Отопление теплицы: варианты и особенности

Кабельный обогреватель

Этот обогреватель состоит из кабеля в специальной изоляции из полипропилена, оплеточной брони из стальной оцинкованной проволоки и особой оболочки. Диаметр кабеля 6 мм, радиус изгиба – 35 мм.

Основными достоинствами кабельного обогревателя можно назвать:

  • сравнительно легкий монтаж;
  • ускорение роста растений;
  • продление срока вегетации овощных культур;
  • увеличение количества видов выращиваемых растений;
  • богатый урожай;
  • возможность регулирования нагрева почвы.

Обычно при кабельном обогреве происходит расход электроэнергии в 75-100 Вт/кв.м. Для регулирования температуры предназначены специальные терморегуляторы.

Оптимальной температурой для почвы является 15-25 градусов, а для рассады в торфяных горшочках – 30 градусов. При обогревании электрическим кабелем почвы, сам нагревательный элемент тоже находится в почве или под грунтом в асфальтобетонном монолите. При обогреве воздуха нагревательные элементы специальным образом подвешиваются, а к ним потом подводится напряжение. Нагревательные элементы могут быть спрятаны в трубы, которые прекрасно защищают их от различных повреждений и влаги. Правда таких труб понадобится очень много.

Самые безопасные кабельные аккумуляторы выполнены в виде асфальтобетонного листа или асфальтокерамзитобетонной плиты. Они имеют прекрасные аккумуляционные свойства и намного равномернее прогревают почву. А главное, они абсолютно электробезопасны.

Варианты электрического отопления

Если есть подвод электричества, можно производить отопление теплиц одним из таких способов:

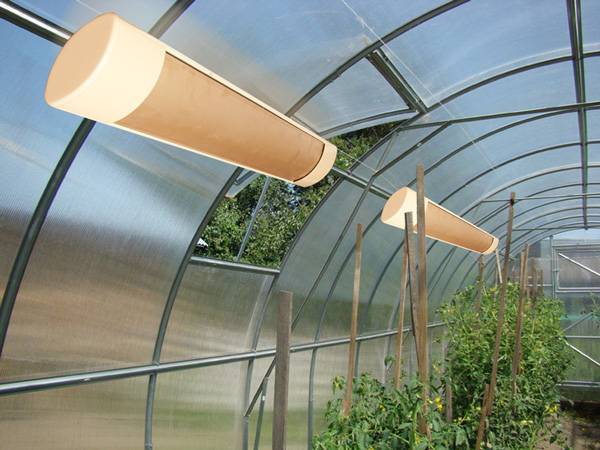

Работа инфракрасных нагревателей в зимней теплице

  • онвектора: нагревают воздух путем конвекции;
  • инфракрасные обогреватели: можно установить даже на потолке для наиболее равномерного прогрева;
  • электрические или инфракрасные маты: прокладываются под грунт;
  • электрический котел: обеспечивает водяное отопление, требует монтажа трубопровода;
  • тепловые насосы: работают по принципу кондиционера, нагревая воздух, который вбирают снаружи.

Установить любой из перечисленных видов оборудования легко своими руками.

Воздушное отопление теплиц

Воздушные методы отопления является одними из самых примитивных, однако они до сих пор не утратили востребованности. Самый простой вариант его реализации – проложить трубу по теплице, один конец которой будет выходить наружу. Под ним придется разжигаться костер, по трубе нагретый воздух будет поступать в парник.

Постоянно поддерживать температуру таким способом не получится, однако можно быстро обогреть растения в случае сильных и нежданных заморозок.

Обогревательные установки с вентилятором – одни из самых дешевых и компактных. Они позволяют распределить теплые воздушные массы по парнику максимально равномерно. С их помощью дачники не только обогревают теплицы, но и имеют возможность просушивать в них воздух, воссоздавая благоприятный микроклимат для посадок.

Водяное отопление теплицы – в чем его преимущества?

Использование водяного отопления теплицы обеспечивает прогрев одновременно как воздуха, так и почвы. В теплице устанавливается и поддерживается оптимум микроклимата, а воздух не пересушивается, как это наблюдается при других способах отопления

При этом очень важно обеспечить теплицу правильной системой вентиляции, поэтому мы рекомендуем также ознакомиться с материалом статьи, который поможет вам сделать качественную вентиляцию теплицы своими руками

С точки зрения экономики отапливать водой более выгодно, поскольку отопление может работать на разном топливе:

  • на дровах;
  • на угле;
  • на торфе;
  • на бытовом мусоре;
  • на отходах промпроизводства и прочих видах топлива.

Проще говоря, использовать для водяного отопления теплицы, изготовленной своими руками, можно все, что способно гореть.

Практика: делаем отопление в теплице

Исходные данные

Примем в качестве «Дано» поликарбонатную теплицу, и будем отопление своими руками в теплице создавать с нуля. (См. Отопление теплицы из поликарбоната) Пусть площадь будет 25 м2, потом будет несложно оттолкнуться в расчетах и технологии для собственного объема. И сразу учтем возможность последующего расширения вашего парника: мало ли, понравится, и вы еще место под арбузы запроектируете. Под бахчу, то есть.

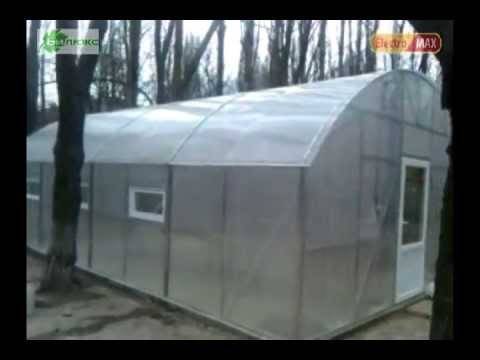

Поликарбонатная теплица с отоплением

Не будем ворошить навоз, и посчитаем, что вы его не приобрели. Ну, негде, нет в Москве и области столько коней! Тогда ваша отопительная система будет состоять из двух контуров  или частей:

  1. Система обогрева окружающего воздуха.
  2. Система прогрева грунта (почвы).

Обоснование

Для каких целей нужен прогрев почвы – понятно. В грунте находятся корни, и среду для них также нужно подогревать. А почва – это гораздо лучший проводник тепла, нежели воздух. Соответственно, и холода.

Не буде выдержан оптимальный режим – растения серьезно замедлят рост или просто погибнут, и не будет у вас зимой ни одного помидора.

Прогревание грунта сродни с системой теплого пола в доме, но немного отличается:

  • Труба, по которой течет вода или проходит горячий воздух, прокладывается в дренаже или не нем. Для устройства дренажа предпочтительнее в качестве основного материала использовать некрупный керамзит, а сверху его покрывать геотекстилем (такой специальный материал, пропускающий воду в одну сторону, продается в специализированных магазинах в изобилии). Покрытие нужно, чтобы почва (грунт) не проникала в дренаж.
  • Вместо бетонного основания в такой «системе теплого пола» — рыхлая почва, которая еще и постоянно увлажняется.

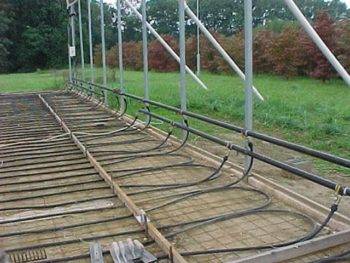

Обогрев теплицы подземным трубопроводом (трубами)

Для трубопровода нужны металлопластиковые или полипропиленовые трубы.

Их прокладывают ниже корневой системы растений» примерно на глубину 30 см. Уклон трубы от верхней точки (горячей трубы) делаем около 1 см на погонный метр трубопровода.

Температуру теплоносителя поддерживаем на уровне +10…+15 °С. Можно использовать воду или антифриз -во втором случае теплоноситель на зиму не сливается.

Система самотечная: циркуляция в контуре происходит за счет разницы в весе теплой и холодной воды.

Глубина приямка для котла – около 1,5 м (чем глубже, тем активнее будет циркуляция). Достаточно сделать буром отверстие, установить в него в качестве опалубки широкую металлическую трубу и в полученный «колодец» опустить котел (он представляет собой запаянную трубу диаметром 10-15 см со входом И выходом для горячей и холодной воды).

Для подогрева теплоносителя можно использовать обычный недорогой электрический котел с ТЭНом (котел непрямого нагрева) мощностью около 1,5 кВт. Служит он долго, порядка 10 лет.

Умельцы ради экономии электричества заменяют котел дровяной печью, самостоятельно изготавливая для нее водяную рубашку, но к печи нужен подход снизу для закладки дров – в конечном счете такое сооружение займет много места.

При самотечной системе не рекомендуется устраивать слишком длинных отопительных контуров (оптимально около 25 м). Чтобы обогреть всю теплицу, к входу и выходу котла присоединяют разветвители. Например, для двухрядной теплицы площадью 18 м2 достаточно четырех контуров – по 2 на каждый ряд шириной 120 см.

Комплектующие для такой системы недорогие – вполне реально уложиться в 5000 рублей. Но затратны земляные работы но прокладке трубопровода большой длины – или придется отказаться на один сезон от тепличных помидоров и потихоньку копать своими руками, или заплатить рабочим за двойное перемещение 3-4 кубов грунта.

Инфракрасный обогрев теплицы

Хорош тем, что не требует серьезных приготовлений. К потолку теплицы на высоте около 2 м вешаются на проволочках инфракрасные панели мощностью 0,7 кВт – получается электрическое солнце. Панели не нагревают потолок, почти не греют воздух: тепло поступает адресно, к почве и растениям. На теплицу площадью 18 кв. м нужно 4-5 панелей, они обеспечивают необходимую мощность даже с запасом. Включать каждую ночь все панели не обязательно. При ночной температуре около 0 °С вполне достаточно двух крайних, при -7…-5 °С можно включить три панели (через одну), и только если ожидается мороз ниже -10 °С, в ход идут все приборы.

Инфракрасный обогрев потребляет больше мощности, чем подземный, смета на оборудование составит примерно 13 000-15 000 рублей без учета стоимости кабеля, который тоже влетит в копеечку, если теплица далеко от дома. Но инфракрасный обогрев меньше сушит почву.

Отапливать всю теплицу, возможно, слишком дорогое удовольствие. Для получения редиса и ранней зелени, а также для высадки первой партии томатов скорее всего будет достаточно половины или даже трети. Тогда отапливаемую часть необходимо отделить от остального пространства перегородкой – хотя бы плотной полиэтиленовой пленкой.

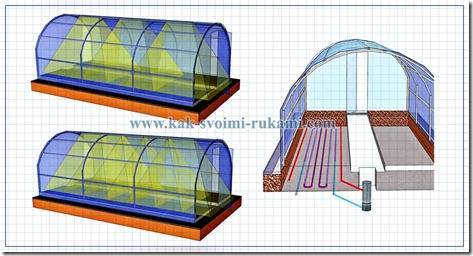

На чертеже-рисунке 2:

Справа пример размещения двух отопительных контуров под грядкой шириной около 120 см

Важно, чтобы линии с горячей водой охватывали внешний периметр посадок

Слева: Тепловые лучи от инфракрасных обогревателей образуют невидимый объем в виде конусов, основания которых перекрываются у поверхности почвы. Поэтому в относительно теплую погоду достаточно включить 2-3 прибора.они будут прогревать всю теплицу, хотя и с меньшей мощностью. Если же ночью ожидается мороз, для более интенсивного прогрева включают все панели.

Отопление почвы электричеством

Если есть возможность подключить мощное электрооборудование, можно греть с его помощью и почву. Для этого можно использовать технологию «электрические теплые полы». Материалы для такого отопления бывают двух видов: пленочные или кабельные. Оба варианта выдают нужную температуру – до 40оС. Отличаются только по форме: пленочные – это рулонный материал и укладывается он сплошным полотном,  а кабель «змейкой» через определенный промежуток. Еще пленки бывают инфракрасными, но стоят они дорого. Кабели в разы дешевле, и при этом имеют хороший гарантийные срок: 10-20 лет в зависимости от производителя.

Электрический теплый пол можно использовать в теплицеПленочный теплый пол в теплице тоже можно использовать

Отопление инфракрасным обогревателем относится сразу к нескольким категориям, с одной стороны это нестандартная технология, но с другой — для работы излучателей требуется электрическая энергия. Так что принадлежность спорная. Но чем хорош этот метод, так это тем, что греется и земля и сами растения, как на солнце. Единственное, что нужно предусмотреть при использовании такого метода – правильно рассчитать расстояние до растений: чересчур интенсивное инфракрасное излучение, как и пекущее солнце, может высушить растения.

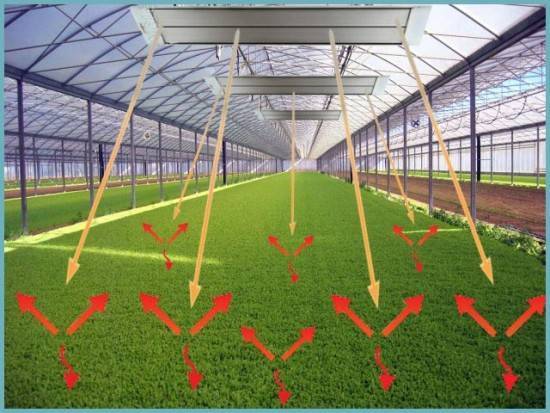

Отопление теплицы инфракрасными излучателями очень эффективно

Варианты отопления теплиц

Существует различные способы отопления зимней теплицы: газовый, воздушный, водяной, печной, электрический.

Все эти способы обладают определенными преимуществами и недостатками, поэтому нужно рассмотреть все системы.

К примеру, не нужно сложные дорогостоящие системы отопления, подходящие для промышленных помещений, устанавливать в небольших теплицах.

Видео:

Лишь правильный расчет позволит получить правильное распределение тепла.

Как уже было сказано, только правильный расчет обеспечит качественный обогрев зимней теплицы. Расчет необходим для определения объема системы отопления, мощности котлов и количества радиаторов.

Отопление теплицы из поликарбоната требует делать расчет заранее и аккуратно.

Расчет производится на основе таких показателей, как параметры конструкции, температура окружающей среды. Произведя расчет, можно подобрать нужный способ обогрева.

В итоге получится отапливаемая теплица даже зимней порой, когда земле и растениям необходимо тепло.

Обогрев обеспечивается горячей водой, протекающей по трубопроводу, расположенному в земле.

Данная отопительная система представляет собой замкнутое расположение труб, в которых вода циркулирует до остывания, а затем попадает в котлы для нагрева.

Цикл с котлом повторяется до тех пор, пока не выключится система.

Водяной способ имеет свои недостатки: медленное прогревание труб, дорогие котлы, постоянный контроль.

Основной составляющей водяной системы является котел, в котором вода нагревается, а затем подается в трубы с помощью насоса. Трубы устанавливаются пластиковые, медные и стальные.

Для обогрева грунта пластиковые трубы подходят идеально.

При инфракрасном обогреве зимней теплицы обогрев может осуществляться инфракрасной лампой и инфракрасным обогревателем.

Отопление теплицы инфракрасным обогревателем имеет следующие преимущества:

  • Высокая интенсивность теплоотдачи;
  • Производится обогрев только грунта и растений, при этом не нагревается воздух;
  • Экономичность, так как обогреватель работает не постоянно – он включается в тот момент, когда нужно поддержать определенную температуру. Для этого можно установить терморегулятор, который будет контролировать нужную температуру.

Дополнительным плюсом является безопасность инфракрасных лучей для людей и растений, так как создаются естественные климатические условия для выращивания растений.

В данном случае важным моментом является грамотный расчет необходимой мощности обогрева.

Следующий вид отопления – воздушное, основой которого являются котлы. Теплоносителем здесь является воздух.

Работа осуществляется по следующему принципу: воздух нагревается между котлом и топкой и затем распределяется по воздуховодам. такое отопление подходит и для промышленных масштабов.

Нагрев почвы осуществляется теплым воздухом, который поступает из полиэтиленовых рукавов, выложенных по периметру тепличной конструкции.

Такой вид отопления обладает высокой скоростью обогрева, независимо от площади.

Отопление дровами зимней теплицы считается одним из недорогих вариантов.

Отопление теплицы дровами имеет следующие достоинства: быстрый нагрев помещения, поддержание температуры на требуемом уровне в течение долгого времени, экономичность.

Часто используется обогрев солнечными аккумуляторами, при котором происходит накопление солнечной энергии, способной поддерживать необходимую температуру.

Видео:

Система отопления газом обладает стабильной подачей, но недостатком является выработка углеводорода, который вредит растениям, поэтому рекомендуется проветривать теплицу.

Устройство системы отопления газом зависит от частоты использования.

Так, например, если отопление будет включаться на непродолжительное время, то можно использовать баллоны без проведения трубопроводов.

Для устранения отходов горения устанавливается вытяжка, которая также предотвращает выделение газа в воздух.

Можно организовать печной обогрев зимней теплицы, который по сравнению с электрическим является более экономичным. Использование печи отлично подходит для отопления теплицы из поликарбоната.

Топку печи можно осуществлять дровами. Строительство печи можно выполнить своими руками без значительных финансовых затрат. Выбор печи стоит проводить, основываясь на масштабах теплицы.

С пиролизным котлом система отопления будет более совершенной.

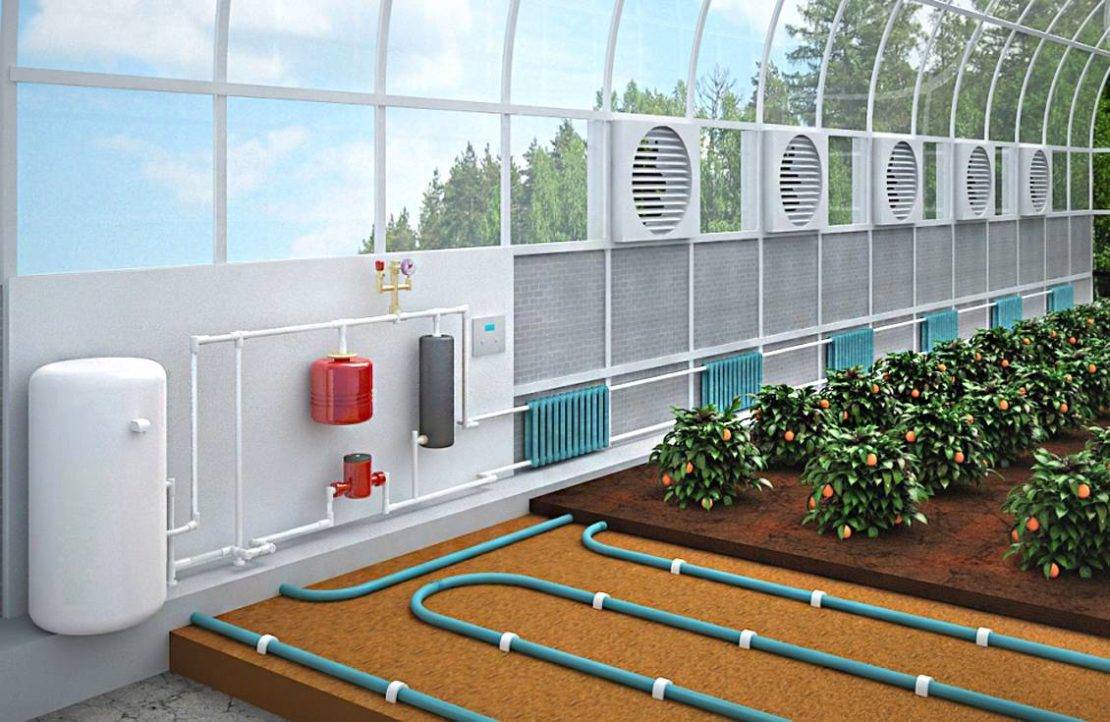

Водяной теплый пол для теплицы

Эту технологию применяют наиболее часто для подогрева тепличного грунта. Водяное отопление обеспечивает подогрев грунта и воздуха внутри купола теплицы.

Водный подогрев грунта в теплице дорогой, но только в монтаже. В эксплуатации он намного экономнее и надежнее электрических систем. Для обеспечения автоматического регулирования системы потребуется электропитание 220 В. К сети будут подключаться термостаты, вентиляция и циркуляционный насос.

Котел монтируется на фундаменте, для дымоотвода устанавливают сэндвич-трубу.

Технология выполнения водного теплого пола в теплице на песчаной подушке:

  • Вначале по всей отапливаемой площади снимается слой грунта 40–50 см, равный общей толщине пирога теплого пола. Для лучшей теплоизоляции на дно котлована можно уложить пенопласт.
  • Дно котлована выравнивается, утрамбовывается, засыпается 10 см песка. Песок проливается и также утрамбовывается.
  • Затем укладывается армирующая металлическая сетка с крупной ячейкой. К ней будут крепиться кольца трубопровода.
  • Для водяного контура обычно берут полимерные трубы. Они легко паяются, устойчивы к коррозии и легко гнутся по заданному радиусу. Кольца закрепляют на сетке проволокой или капроновыми хомутами.
  • Контур засыпается вровень песком и накрывается армирующей сеткой. Она будет защищать контур от повреждений садовым инструментом.
  • В конце насыпается слой чернозема с одновременной закладкой в грунт температурных датчиков.

Чтобы не ограничивать работу котла, при которой топливо сгорает неэффективно, систему отопления выполняют по схеме Тихельмана. При этом контур пола будет обраткой после прохождения теплоносителя через радиаторы обогрева воздуха. Такая схема еще называется попутной, в ней все радиаторы и кольца контур пола прогреваются равномерно. Подающий коллектор подключается между выходом котла и радиаторами, а принимающий подключен между выходом контура пола и входом котла.

Чтобы повысить температурную инерционность системы и избежать резких перепадов температуры, в системе должен быть предусмотрен теплоаккумулятор. Для теплицы подойдет самодельный, утепленный минватой сварной бак.

Преимущества такого подключения – отпадает необходимость монтажа сложной коллекторной группы с трехходовым клапаном и сервоприводом для подмешивания в контур пола холодной воды. Под грунт будет идти теплоноситель, остывший до нормы.

Способы отопления промышленных теплиц

Прогрев помещений нужен не только для парников круглогодичного использования, но и для теплиц, применяемых для высадки раннеспелых сортов культуры.

Отопление теплицы может быть любым:

  • печным с водяным или воздушным теплоносителем;
  • в виде водяного контура, подключенного к отопительному котлу на газе, твердом топливе или электричестве;
  • применяется нагревание воздуха газовой пушкой, посредством конвекторов или инфракрасных панелей.

Некоторые владельцы предпочитают греть грунт, прокладывая в земле контуры или греющие кабели. Системы отопления теплиц могут быть комбинированным, в зависимости от доступности топлива и необходимой интенсивности прогрева.

Немного о достоинствах видов:

Удобство водяной сети в прокладке контуров по наружным стенам и в грунте – в этом случае обустраивается еще один трубопровод, прокладывается в канаву и по нему запускается теплоноситель.
Газовая пушки – удобно, но важно правильно разместить оборудование, чтобы тепло не пересушивало воздух.
Электрический обогрев промышленных теплиц требует серьезных затрат на обслуживание, приборы сушат воздух. Снизить расходы и сохранить нормальный уровень влажности позволяют инфракрасные обогреватели, передающие тепло не воздуху, а растениям и предметам.
Конвекторное оборудование применяется как резервный или временный источник тепла. Прогретый воздух поднимается, поэтому у корней ростков температура всегда будет ниже, это может привести к образованию гнили.

Прогретый воздух поднимается, поэтому у корней ростков температура всегда будет ниже, это может привести к образованию гнили.
