Светодиодная подсветка — параметры диодов: монохромные и многоцветные

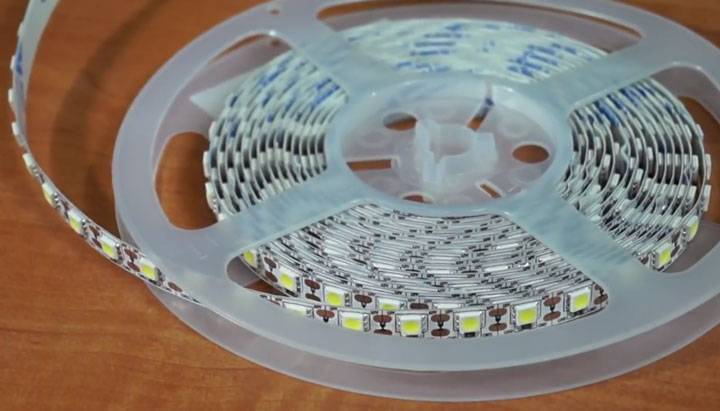

SMD 5050-72

Эту ленту выпускают не все производители. Объясняется это тем, что чаще всего она присутствует в премиум и элит классе.

И как же говорилось выше, каждый ее светодиод – это отдельный рабочий модуль.

То есть, резать ее можно буквально по “диодно”.

Это очень удобно, потому что вы уже не будете привязаны к определенной кратности 5 или 10см. Вы можете ее резать там где необходимо., без всяких запасов и лишних сантиметров.

А ведь именно они зачастую мешают и портят весь рисунок подсветки, если вы не угадали с общим метражом.

Также с ее помощью легко составлять отдельные надписи или буквы. Некоторые применяют 5050/72 для обрамления задних автомобильных фонарей.

Мощность ленты СМД на 72 диода – 17,2 Вт/м. Она еще больше греется чем предыдущая, поэтому алюминиевый профиль здесь нужен на 100%.

Ее световой поток 1440 люмен. Световая полоса еще плотнее, чем у вида на 60 диодов.

Цветовая маркировка.

Маркировка led в мире не стандартизирована. Изготовитель сам решает, что он будет обозначать на корпусе.

Светодиоды российского производства маркируются цветовым кодом. Он состоит из цветных кружочков или черточек. Примеры маркировки приведены ниже на рисунке.

Цветовая маркировка российских индикаторных светодиодов.

Рассмотрим маркировку известных мировых производителей.

Philips.

В качестве примера возьмем модель Luxeon Rebel. Она маркируется LXML-ABCD-EFGH. В этой аббревиатуре зашифровано следущее:

• LXML – серия;
• ABC – информация о свете:  как распределяется, цветовая температура;
• D – величина тока;
• E – запасная буква на будущие модели;
• FGH – яркость (в люменах).

Cree.

Фирма предлагает обозначение SSSCCC-BD-0000-NNNNN, где:

• SSS – серия;
• CCC – описание цвета:
• BD – индекс цветопередачи:
• 0000 – код производителя;
• NNNNN – индивидуальный номер по цветовой температуре и яркости. Стоит уточнить в техническом описании.

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

Вот они, LED SMD2835. Маленькие, но света от них достаточно

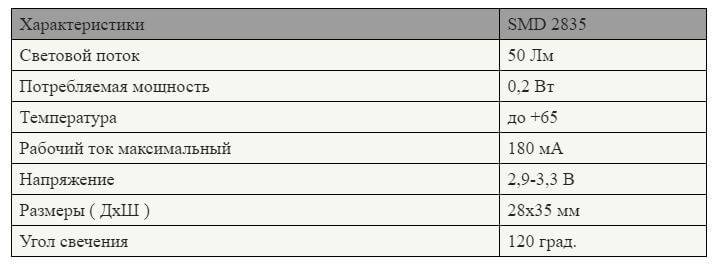

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

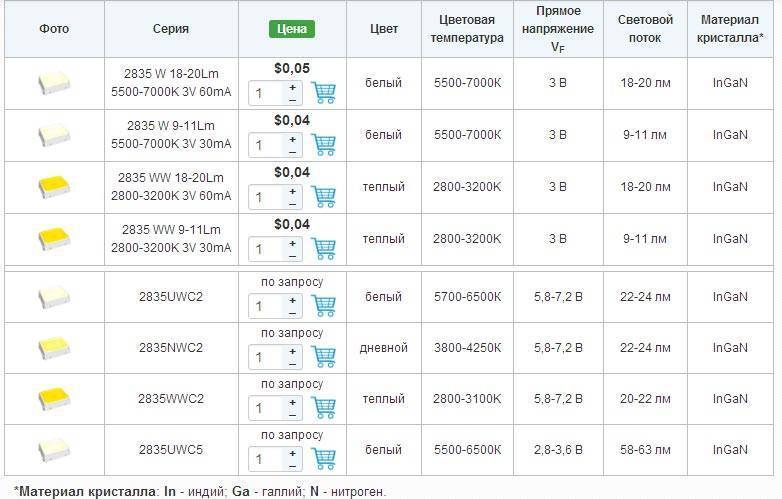

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Сила светового потока, Лм	8	20	50	100
Потребляемая мощность, Вт	0,09	0,2	0,5	1
Температура, в градусах С	+60	+80	+80	+110
Ток потребления, мА	25	60	150	300
Напряжение, В	3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

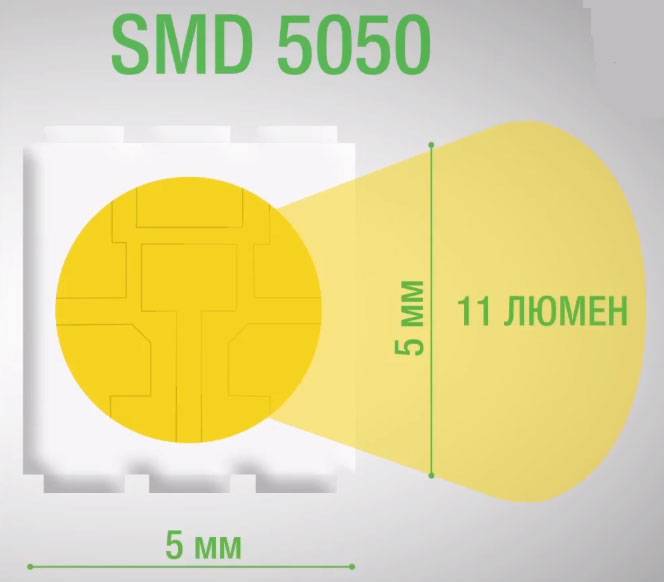

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

Параметр	Показатель
Сила светового потока, Лм	45-50
Потребляемая мощность, Вт	0,5
Диапазон рабочих температур, в градусах С	От -40 до +80
Номинальный ток, мА	150
Рабочее напряжение, В	3,1-3,2
Угол освещения	120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

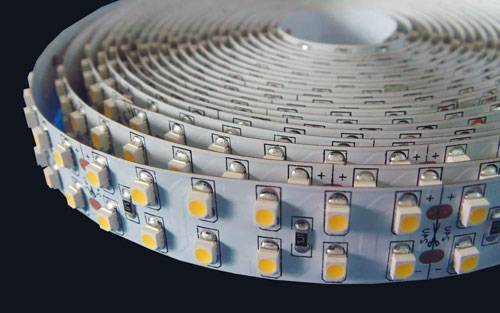

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

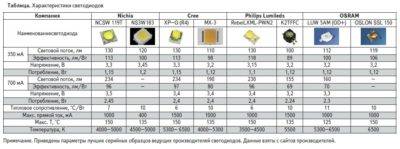

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Модификация	XM-L	XR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/вт	T5 (от 260 до 280)	T6 (от 280 до 300)	U2 (от 300 до 320)	Q2 (от 87,4 до 93,9)	Q3 (от 93,9 до 100)	Q4 (от 100 до 107)	Q5 (от 107 до 114)	R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

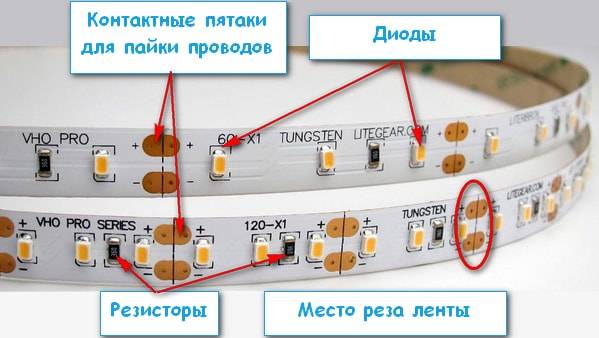

Принцип работы и устройство светодиодной ленты

Светодиодная лента – источник света, который представляет собой плату с равноудаленными друг от друга светодиодами. Основание ленты изготовлено из диэлектрического материала толщиной от 0,2 до 0,5 мм, на нем располагаются токопроводящие дорожки и площадки. На эти монтажные площадки на ленте устанавливаются светодиоды и резисторы для ограничения тока. Главным элементом, который выполняет полезную работу по излучению света, является светодиод. Принцип его работы основан на электронно-дырочном переходе при пропускании через светодиод электрического тока в прямом направлении.

Для работы лента подсоединяется к специальному трансформатору, который понижает напряжение с 220В до 12-36В. Она может быть сделана во влагозащитном исполнении или без такового и может иметь специальный самоклеящийся слой для быстрого монтажа.

Разновидности ИК излучающих диодов

• мощности излучения или максимальному прямому току;
• назначению;
• форм-фактору.

Слаботочные ИК светодиоды предназначены для работы на токах не более 50 мА и характеризуются мощностью излучения до 100 мВт. Импортные образцы изготавливаются в овальном корпусе 3 и 5 мм, который в точности повторяет размеры обычного двухвыводного индикаторного светодиода. Цвет линзы – от прозрачного (water clear) до полупрозрачного голубого или жёлтого оттенка. ИК излучающие диоды российского производства до сих пор производят в миниатюрном корпусе: 3Л107А, АЛ118А. Приборы большой мощности выпускают как в DIP корпусе, так и по технологии smd. Например, SFH4715S от Osram в smd корпусе.

Мир светодиодов: краткий обзор предложений современных производителей

Первые удачные эксперименты были проведены более ста лет назад. Но только в конце 70-х прошлого века удалось создать образцы, пригодные для коммерческого применения.

Разные комбинации полупроводниковых материалов создают волны определенной длины

Для зеленого цвета применяют AlGaInP (Алюминий-Галий-Фосфид индия). Красный получается с использованием AlGaAs (Алюминий-Арсенид галлия). Долгое время не могли найти комбинацию для синего. Только в 90-х годах был найден подходящий состав, за который авторы получили Нобелевскую премию. Сочетание перечисленных цветов позволило создать белый свет. С этого времени был дан старт массовому внедрению технологий данной категории в разные сферы человеческой деятельности.

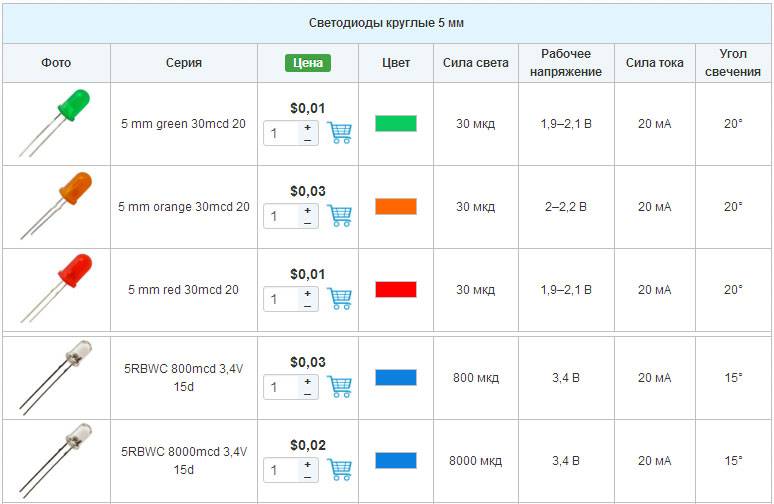

Индикаторные светодиоды

Конструкция прибора DIP типа

Для концентрации светового потока функции отражателей выполняет опорная пластина и стенки. Такие приборы выпускают с выпуклыми линзами и прямоугольными торцами диаметром от 3 до 10 мм. Их подключают к источникам питания 2,5-5 В с ограничением по току до 20-25 мА. Угол рассеивания не превышает 140°. Яркость – до 1,1 люмен.

Индикаторные светодиоды ранее применяли для создания фонарей, светофоров, информационных стендов и рекламных табло. В наши дни появились новые модификации полупроводниковых приборов с большей силой света.

Оригинальная подсветка сценических костюмов

На практике пригодятся следующие преимущества индикаторных светодиодов:

• низкая стоимость;
• хорошая защищенность от влаги и других неблагоприятных внешних воздействий;
• безопасные токи и напряжение питания;
• небольшое потребление энергии.

Последний пункт надо дополнить низким выделением тепла. Такие устройства способны функционировать долгосрочно в широком температурном диапазоне без специальных охлаждающих радиаторов.

Осветительные светодиоды

Полупроводниковые приборы SMD, как наиболее распространенные изделия, подробно рассмотрены ниже. Их создают в стандартных размерах на специальной подложке, которая хорошо приспособлена для последующего монтажа на печатную плату.

Излучающее поле лампы, созданное из SMD светодиодов

Для улучшения защищенности полупроводники закрепляют на подложке внутри литого пластикового корпуса. Верхняя полусферическая часть образует линзу, что помогает сузить световой поток.

«Пиранья». Грозное название этой категории подчеркивает высокую эффективность приборов

Следующая группа изделий создана специально для освещения. На подложке размещают синие светодиоды. Сверху – слой люминофора. В данном случае применяют большее количество кристаллов на единицу поверхности по сравнению с технологией SMD. Это позволяет получить сильный световой поток.

Мощную матрицу категории COB (Chip On Board) надо охлаждать. Такие лампы устанавливают в автомобильные фары ближнего и дальнего светаТехнология Chip On Glass («Чип-на-стекле»)

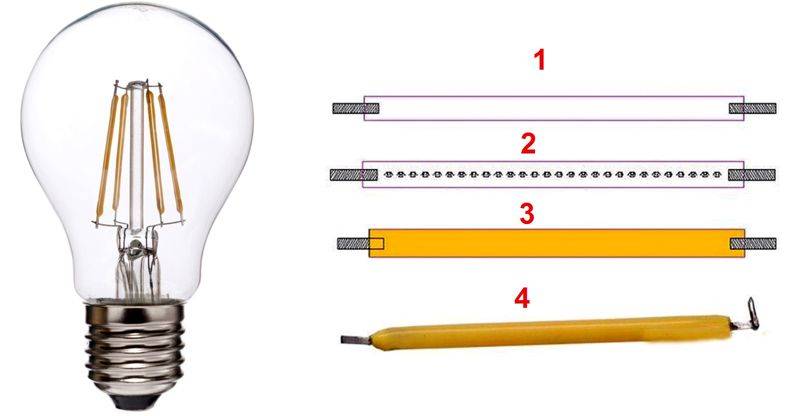

На фото изображены основные стадии производственного процесса:

1. Создается подложка из стекла нужной формы.
2. На ней закрепляют последовательно полупроводниковые кристаллы.
3. Сверху устанавливают слой люминофора.
4. Далее – финишное защитное покрытие.

В цоколе лампочки размещают блок питания, который создает постоянное напряжение с нужной силой тока.

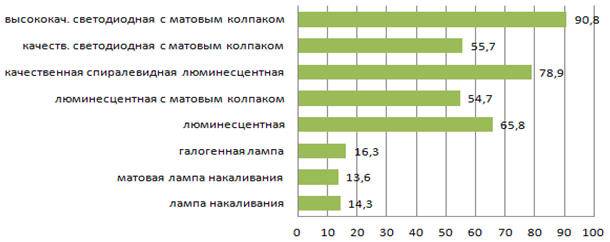

Плюсы и минусы осветительных светодиодов

Выяснив, какие бывают светодиоды, надо перечислить их преимущества по сравнению с альтернативными изделиями:

• Лучшие полупроводниковые приборы способны обеспечить более 200 люменов на 1 Вт энергии. Это потребление на 80-85 % меньше по сравнению с типовыми лампами накаливания.
• Качественные светодиодные светильники устойчивы к вибрациям, перепадам напряжения в сети. Долговечность лучших изделий приближается к 100 тыс. часов, что эквивалентно белее чем 11 годам непрерывной эксплуатации.
• Отсутствие ртутных и других вредных соединений вместе с прочной рассеивающей колбой повышает уровень безопасности.

Не забывайте, что в экономический расчет надо включать все сопутствующие расходы. Светодиодные источники, сделанные известными производителями, стоят дорого. Только через несколько лет получится окупить первоначальные инвестиции. Также надо отметить:

• Мерцание при недостаточно качественной сборке блока питания.
• Небольшой угол рассеивания.
• Различные технические характеристики в одной товарной партии.
• Узкий диапазон цветовой температуры, несоответствие параметра паспортным данным.

Конструкция и угол рассеивания света

Светодиоды 1 Вт представляют собой сложные устройства, требующие высокотехнологичных методик производства. Они изготавливаются из разных материалов:

• корпус — металл или термоустойчивый
  пластик;
• линза — кварцевое стекло или специальный
  эпоксидный компаунд.

Основным элементом светодиода
служит излучающий кристалл. Он устанавливается на медном основании,
вмонтированном в корпус. Для организации светового пучка правильной формы
вокруг него установлен рефлектор, обеспечивающий компактность и направление
потока. Сверху на эластичном силиконовом слое устанавливается «плавающая»
линза. Отсутствие жесткого крепления позволяет ей без деформаций или разрушения
переносить тепловые расширения разнородных материалов.

Помимо корпуса большинство элементов имеют дополнительные теплоотводы из алюминия в форме звезды (они называются «Star»). Есть также круглые теплоотводы большого размера, рассчитанные на монтаж нескольких светодиодов. Есть также платы, лишенные собственных теплоотводов, корпус которых называется «Emitter».

Угол рассеивания — важный показатель, определяющий степень раскрытия светового конуса. он возникает при излучении кристаллом потока, отраженного рефрактором и усиленного линзой. Не следует считать, что этот конус имеет четко очерченную границу. Его пределами считается угол, стороны которого имеют световой поток, вдвое меньший, чем на осевой линии прибора. Чем меньше угол рассеивания, тем выше световой поток и яркость свечения. В то же время, эффективность покрытия площади будет ниже.

Считается, что наиболее качественными устройствами являются светодиоды с большим углом рассеивания, поскольку они могут использоваться для общего освещения помещений. Приборы LED 1W относятся к этой группе и демонстрируют высокие значения угла раскрытия — от 120° и выше.

SMD 5050 RGB

Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.

Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.

Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

белый

тепло-белый – когда люминофор более желтый

холодно-белый – менее желтый

Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.

А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.

RGBW – цветная + белый холодный

RGBWW – цветная + белый теплый

Естественный и приятный для восприятия белый свет это – Natural Whik 3800-4300К.

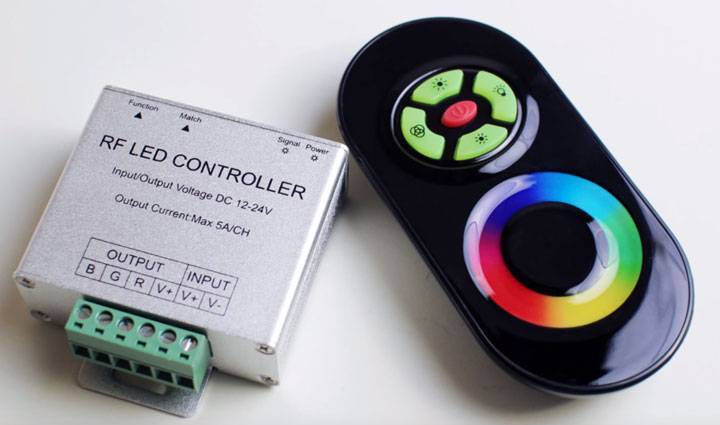

С этими лентами всегда идут контролеры и пульты дистанционного управления.

В монохромных, их могут комплектовать диммерами только для регулировки яркости.

Лента SMD 5050 бывает:

30 светодиодов на 1 метр

60 светодиодов на 1 метр

72 светодиода на 1 метр

120 светодиодов на 1 метр

Начнем с первой.

Конструкция и внешний вид

Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по характеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.

Среди других конструкционных параметров led-светильников 2835 можно отметить:

1. Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
2. Обширная панель по отведению вырабатываемого в ходе свечения тепла.
3. Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
4. При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
5. Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.

Виды и характеристики светодиодов.

Светоизлучающие диоды различают по конструкции корпуса:

1. DIP – маломощные индикаторные цилиндрические элементы. Востребованы для подсветок экранов, индикации, световых гирлянд.
2. «Пиранья» — четырехконтактный DIP. Они крепче держатся на своем месте и меньше греются. Востребованы в автомобильной промышленности для подсветок.
3. SMD – внешне выглядит, как параллелепипед. За счет своей надежности и универсальности востребованы во многих отраслях светотехнической промышленности.
4. PCB Star светодиоды. Разновидность SMD.
5. СОВ – плоский SMD. Новейший тип.

Независимо от исполнения корпуса выделяют светодиоды:

1. Двухцветные. Они излучают одновременно два цвета. Обладают тремя контактами, один из которых общий.
2. Полноцветные RGB (красный-зеленый-синий). Изготавливаются из трех полупроводниковых кристаллов под общей линзой, обладают четырьмя электродами. По одному выводу для каждого полупроводникового элемента и один общий вывод. В SMD у прибора будет шесть выводов.

Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.

1. Адресные светодиоды − разновидность полноцветных. Отличаются от обычных RGB тем, что включаются по собственному индивидуальному коду. Востребован в лентах, где на адресном светодиоде можно задать неповторяющийся цветовой оттенок. При этом led-диод обладает собственным адресом, на который поступают команды от специального управляющего драйвера. Управление цветами происходит через микрочипы, которые встраиваются рядом с адресными светодиодами.
2. Сверхмощные (сверхяркие) светодиоды – элементы мощностью выше 1 Вт с силой тока от 300 мА. (Мощность обычных светодиодов измеряется чаще всего в милливаттах). Такие устройства светят очень ярким светом. Используются в фонариках, фарах, прожекторах и т.п.

Также led-элементы подразделяются на:

1. Индикаторные — маломощные.
2. Осветительные — приборы большой мощности.
3. Инфракрасные – излучают невидимый человеческому глазу инфракрасный спектр.

Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах  и станках во всевозможных отраслях промышленности.

Индикаторные led-диоды. Выступают в роли индикаторов для техники,  подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:

• двойные – светят зеленым и оранжевым;
• тройные – светят желтым и оранжевым;
• тройные – светят красным и желто-зеленым.

Независимо от вида светодиоды характеризуются некоторыми параметрами.

Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.

Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).

Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.

Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.

Полярность. Поскольку ток в светодиоде течет только от p -слоя к n -слою, для предотвращения поломок стоит полярность. Обычно ее определяют по внешнему виду, маркировке или особым пометкам на корпусе. (Подробнее смотрите в статье «определение полярности»). Также узнать полярность можно из технической документации.

Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.

Принцип работы или что обеспечивает свет

Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда – «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.

Схема работы светодиода.

Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».

Энергия высвобождается в виде квантов света. Они эмиттируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.

Схема получения света в p-n-переходе.

Напряжение для питания перехода прикладывается «+» – к аноду диода, который на электрических схемах изображается треугольником, а «-» – к катоду, изображаемому поперечной черточкой.

Как оценить качество сборки светодиодной ленты

При покупке светодиодной ленты в магазине необходимо визуально оценить качество её изготовления. Она не должна иметь нарушений защитного слоя, состоять из нескольких лент спаянных между собой, выглядеть неаккуратно, а светодиоды должны быть распределены равномерно по всей ленте. Если имеется возможность подключить ленту к питанию и проверить качество освещения, то стоит оценить равномерность свечения и яркость ленты. Цвет, должен соответствовать указанному в технических характеристиках. Блок питания должен иметь мощность больше, чем у ленты с запасом, чтобы избежать перегрева и выхода из строя.

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой

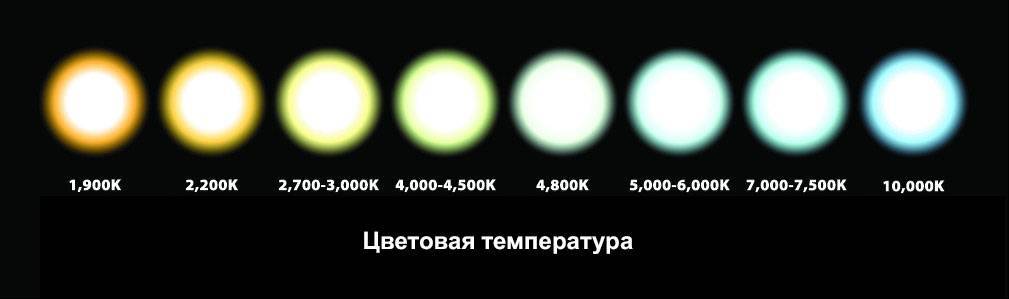

Что такое цветовая температура светодиодных ламп?

Как правильно расположить точечные светильники на натяжном потолке

Правильная организация освещения на кухне: правила и требования, декоративные идеи

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Какие светодиоды стоят в лампах?

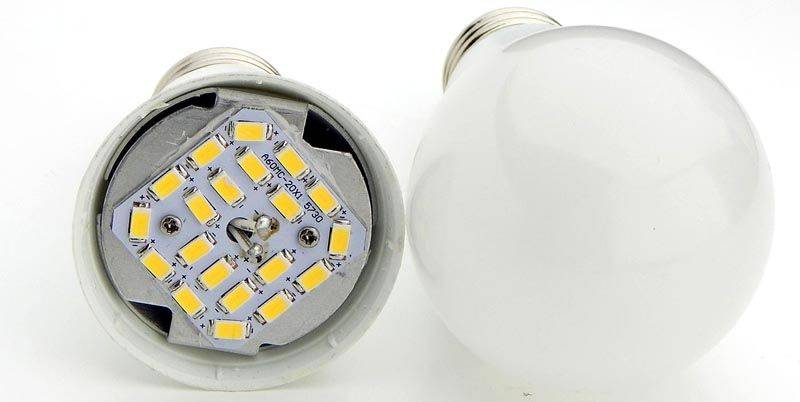

Наверное самое частое явление, вскрываешь лампу а там следующая картина, выгорел один из диодов. Если есть время и желание провести ремонт, то можно заменить вышедший из строя диод. Но появляется вопрос Какие светодиоды стоят в лампах?

Соответственно наш порядок действий.

1. Вам необходимо воспользоватся вольтметром и определить напряжение светодиода. Вам может помочь в этом наша статья  Как проверить светодиод?
2. Далее после того как вы определили весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов . Но статья может и не пригодится так как, зачастую производители зачастую пишут тип светодиода на самой плате. Смотрите фото. Там будет указано 2835, 5050 или 5630 это и есть тип светодиода
3. Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress. Или выпаять диод из другой похожей светодиодной лампы.

Как работает светодиодная лента

Светодиодная лента – гибкий диэлектрик со стандартной длиной 5 метров, на который припаяны светодиоды и резисторы, размещены токопроводящие дорожки. На обратную сторону нанесен клей и покрыт пленкой. Задача резисторов – сгладить пульсации тока. Диоды могут состоять из одного или нескольких кристаллов. При подключении к источнику питания электроток превращается в свет.

Светодиодную ленту нельзя подключать к сети на 220 В и 15 А как светильники. Маленькие кристаллы просто сгорят, поэтому в схемы включаются различные блоки, снижающие и выпрямляющие напряжение, уменьшающие ток. Для RGB полосы требуется контроллер, управляющий цветами.

Индикаторные led

Чтобы выбрать подходящий индикаторный ЛЕД-элемент, нужно ознакомиться с их видами и типами. В эту группу входят такие разновидности диодов: DIP, Super Flux «Piranha», Straw Hat, SMD. Все они отличаются конструкцией, размерами, яркостью излучения и т. д. Их применяют в разных сферах.

DIP светодиоды

Это разновидность светоизлучающих устройств, которые имеют выводной корпус и часто выпуклую линзу. Разные виды светодиодов из это группы отличаются формой и диаметром корпуса. Цилиндрические элементы имеют окружность колбы от 3 мм. Также в продаже есть диоды с прямоугольным корпусом.

Они имеют широкий спектральный диапазон, бывают одноцветными и многоцветными (RGB ленты). Однако их угол свечения не превышает 60°.

Их используют для уличной рекламы, индикаторов.

Super Flux Piranha

Этот вид светодиодов отличается самым высоким показателем по световому потоку. Он имеет прямоугольный корпус с 4 пинами (выводы), поэтому его можно жестко присоединить к плате.

В продаже есть светодиоды с красным, зеленым, синим и белым светом, последние отличаются цветовой температурой. Вы можете приобрести ЛЕД-элементы с линзой (3, 5 мм) или без нее. Угол, в пределах которого расходиться световой поток достаточно широкий – от 40° до 120°.

Пиранью монтируют в приборы автомобиля, дневные ходовые огни, магазинные вывески и т. д.

Straw Hat

Эти диоды еще называют «соломенная шляпа», это связано с их конструкцией. Они выглядят, как обычные led-лампочки с колбой в форме цилиндра и двумя выводами, но их высота меньше, а радиус линзы больше.

Светодиод размещен близко к передней стенке колбы, поэтому угол свечения достигает 100 – 140°. ЛЕД-устройства представлены в красном, синем, зеленом, желтом и белом цвете. Они излучают направленный световой поток, поэтому их применяют в качестве интерьерной подсветки или заменяют ими лампы аварийной сигнализации.

SMD светодиоды

Кроме выводных индикаторных светодиодов в продаже имеются устройства типа SMD. В эту группу входят цветные диоды с очень ярким светом, а также белые элементы с низкой мощностью (до 0.1 Вт) для поверхностной установки.

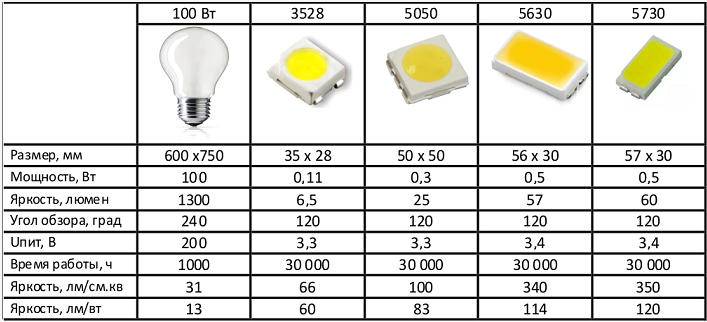

Размеры лампочек отличаются, например, изделие SMD 0603 – это сверхмалый светодиод, который используют для декоративной подсветки, монтируют в автомобильные лампы, приборные панели и т. д. Кроме того, выпускаются устройства 0805, 1210 и т. д. Лампочка может быть с линзой или без нее.

Чаще всего светодиоды типа SMD применяют для создания ЛЕД-лент. Это обусловлено тем, что их легко монтировать на основание.

Основные выводы

Среди большого количества моделей и разновидностей светодиодов, использующихся в различных прикладных областях, конструкции мощностью 1 Вт являются наиболее распространенными и популярными.

Они имеют высокие эксплуатационные и технические показатели, демонстрируют качество и долговечность работы. Параметры, которыми обладают LED светильники, намного превосходят все альтернативные источники света.

Основной особенностью является потребность в качественном
теплоотведении, поэтому при монтаже используются специальные радиаторы.

Предыдущая
СветодиодыПодсветка для компьютера своими руками: схемы, инструкция, необходимые материалы
Следующая
СветодиодыКак подключить светодиодную ленту через USB

Основные выводы

Светодиодная лампа – хорошая альтернатива стандартной лампочке накаливания.

Однако прежде чем купить ее для замены в бытовой светильник, настенный плафон или люстру, необходимо изучить ее главные характеристики.

Среди них наиболее важны:

1. Мощность.
2. Сила светового потока.
3. Температура цвета.
4. Угол рассеивания.
5. Форма цоколя и вид колбы.
6. Наличие функции диммирования и радиатора.

Также важно обратить внимание на производителя, заявленный ресурс, гарантии, срок службы и степень защиты от влажности и пыли. Предыдущая
СветодиодыКак своими руками сделать светодиодный светильник
Следующая
СветодиодыХарактеристики, производители и топ лучших мощных светодиодов

Предыдущая
СветодиодыКак своими руками сделать светодиодный светильник
Следующая
СветодиодыХарактеристики, производители и топ лучших мощных светодиодов

Основные выводы

Инфракрасные светодиоды
излучают в невидимой для глаза человека области спектра, и потому для
обозначения их главных параметров используют несколько отличные от обычных
лед-элементов характеристики:

1. Мощность за период времени или с конкретной площади излучателя.
2. Интенсивность в границах определенного пространственного угла.

Существуют десятки
модификаций инфракрасных светодиодов. Все они различаются не только по силе
излучения, но также назначению и форм-фактору. Чем мощнее лед-кристалл, тем
больше он нагревается и разрушается. Поэтому производители при изготовлении
мощных моделей прибегают к некоторым ухищрениям, а не идут по пути прямого
увеличения их размеров. Сфера применения ИК-диодов обширна – от индикации в
пультах ДУ бытовой техники до сложных военно-промышленных и медицинских приборов.

Предыдущая
СветодиодыТипы и разновидности коннекторов для светодиодной ленты
Следующая
СветодиодыТипы, особенности и схема ИК подсветки
