Как сделать парник из полипропиленовых труб?

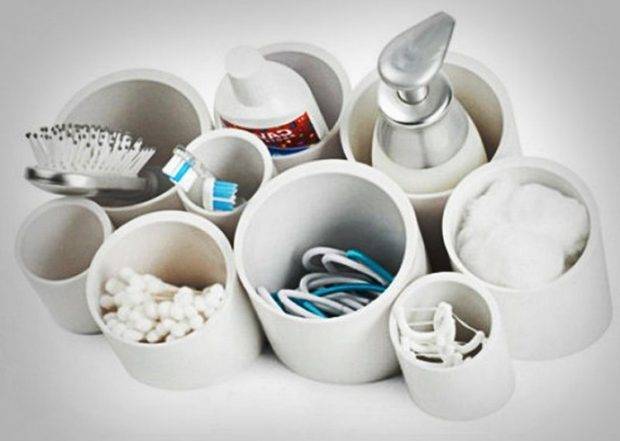

№1. Органайзер

Самый незатейливый способ использовать остатки пластиковых труб. Взять можно трубы небольшого и среднего диаметра, сгодятся отрезки даже небольшой длины. Первый вариант – это мобильный органайзер. Достаточно нарезать отрезки разной высоты и склеить их между собой в произвольном порядке или придерживаясь какой-то схемы (например, один более высокий отрезок в центре, остальные – вокруг него). Такая подставка сгодится для хранения канцелярских принадлежностей около рабочего стола или для упорядочивания всевозможных гвоздиков, болтиков и прочих креплений в мастерской.

Второй вариант – стационарный. С одной стороны трубу необходимо отрезать под углом (самый популярный вариант – 45 градусов, но можно и меньше, если храниться будут мелкие элементы). Затем нарезанные элементы крепятся к вертикальной поверхности с помощью саморезов. Монтировать элементы органайзера можно на стену или специально установленную доску.

Пошаговая инструкция по постройке парника из труб ПВХ своими руками

1. Выравниваем выбранный участок земли, проверяем строительным уровнем. Рекомендуется предварительно снять слой почвы глубиной 3–5 см, а затем засыпать слоем щебня (10–20 мм) и слоем песчаника (10–20 мм). По углам в землю вбиваем колышки, а место границ будущего каркаса отмечаем натянутым шнуром. При помощи рулетки измеряем диагонали и следим, чтобы показания были одинаковыми — это исключит возможный перекос конструкции.

2. Из досок или бруса, предварительно обработанных антисептиком, монтируем прямоугольный каркас.

   В его внутренних углах вгоняем штыри из арматуры, чтобы избежать смещения при дальнейшем монтаже.

3. С обеих сторон деревянного прямоугольника в землю вгоняем штыри из арматуры, углубляя их на половину длины. Располагаем их строго напротив, а расстояние между прутьями оставляем согласно чертежу.

4. Предварительно нарезанные трубы надеваем на колышки так, чтобы получились дуги.

   Ели труба большого диаметра, сгибаем её при помощи трубогиба или строительного фена.

   Чтобы при нагревании избежать деформации трубы, внутрь нужно засыпать песок или поваренную соль, а оба конца трубы закупорить заглушками. Для большей прочности к деревянному основанию парника трубы дополнительно фиксируются металлическими хомутами.

5. Заготавливаем каркас двери и фрамуги. Для этого можно использовать деревянные бруски. К заготовленному деревянному каркасу при помощи реек и саморезов крепится плёнка.

6. К каркасу парника прикрепляем рёбра жёсткости. Для этого используем специальные хомуты.

7. В торцевых частях парника крепим деревянные бруски. Формируем основание для двери и форточек. Поперечные бруски усиливают конструкцию.

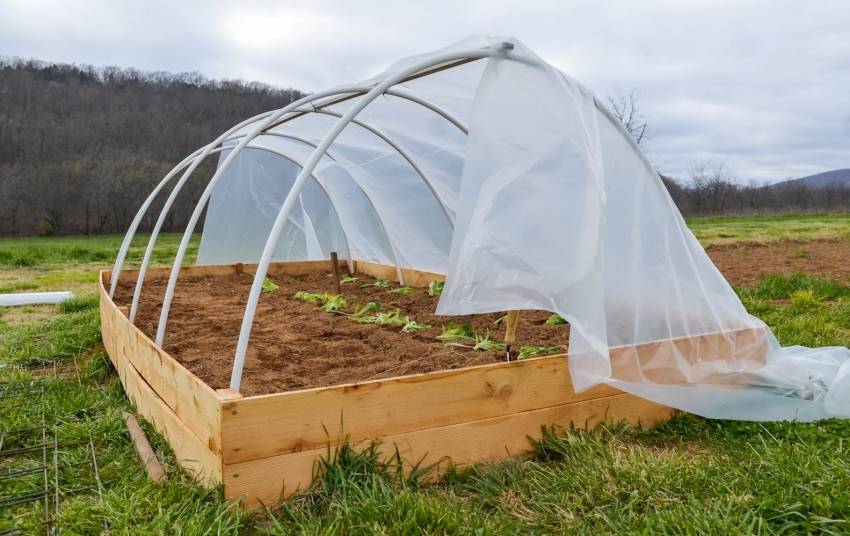

8. Покрываем парник плёнкой, прикрепляя её к деревянному основанию специальными рейками и гвоздями или саморезами.

   Сначала плёнка крепится к одной стороне парника, а затем перекидывается на другую сторону. Оставляем запас плёнки для оформления торцевой части.

9. Заделываем торцевые части. Плёнку хорошо натягиваем и прикрепляем с внутренней стороны парника. Излишки плёнки обрезаем, оставляя небольшой запас.

10. В торцах парника при помощи петель крепим дверь и форточки. Готовую конструкцию рекомендуется по периметру основания присыпать землёй, чтобы не допустить проникновение холодного воздуха.

Видео: самостоятельное строительство теплицы из труб ПВХ

https://youtube.com/watch?v=tUb9bFIUKcc

Парник, построенный из труб ПВХ, поможет вырастить рассаду и собрать хороший урожай. Он прослужит несколько лет не требуя дополнительных вложений на ремонт. Если продумать дополнительные системы отопления и освещения, парник можно использовать как теплицу, радуя близких зеленью и свежими овощами круглый год.

Белорусский картофель Скарб: описание сорта и секреты урожайности Чёрная смородина Ядрёная: как получить урожай полезных ягод

 Просмотров: 1 218
Рубрика: Строительство и ремонт

Подготовительный этап

Перед монтажом теплицы необходимо определиться с видом каркаса и просчитать количество требуемого материала. Общий пошаговый план по монтажу теплицы:

Выбор месторасположения.
Определение размеров теплицы.
Расчет количества необходимого материала.
Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков.

Разметка и очистка территории.
Установка фундамента.
Расстановка металлического прута.
Установка дуг.
Фиксация дуг.
Сборка основы и каркаса.
Установка торцов.
Монтаж обшивки.
Установка дверей и форточек.

Размеры и чертежи

Самая простая конструкция – арочная. Высота парника 2,1 м, ширина 3 м, длина 8 м, дверной проем 0,95 м.

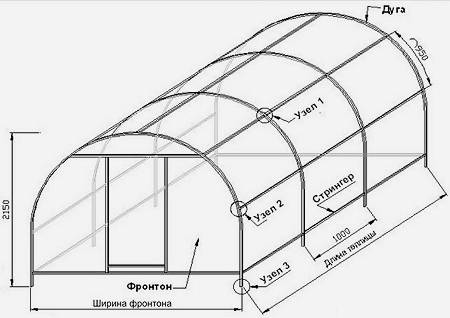

Схема арочной теплицы из труб ПВХ:

Двускатная теплица выполняется из жестких пластиковых труб. Высота конструкции с крышей 2,3 м, длина 2,56 м, ширина – 1,942 м.

Проект двускатной теплицы из пластиковых труб:

Расчет количества материала

Для расчета необходимого количества материала на арочную теплицу из гибких пластмассовых труб применяют формулу:

L = 2πR,

Где L – длина окружности, R – радиус, π – число Пи, равное 3,14.

Учитывая ширину теплицы 3 м, диаметр окружности составит 3 м, а радиус 1,5 м. Произведя дальнейшие вычисления, получают:

L = 2πR=2*3,14*1,5=9,42 м – это длина всей окружности, а для теплицы потребуется половина, т. е. длина дуги без стоек равна 4,71 м.

Учитывая высоту парника 2,1 м и вычтя из этого размера радиус, получают столбики длиной 2,1-1,5=0,6 м – длина одной стойки, т. к. их две, то общая длина дуги теплицы равна 0,6*2+4,71=5,91 м.

Таких дуг по проекту требуется 9 шт., устанавливаться они будут с шагом 0,89 м, т.е. 9*5,91 м=53,19 м.

Помимо дуг, потребуются:

• усилители для 2 торцов, 2 дверей, 2 форточек;
• 7 поперечных планок, длиной 8 м;
• 2 планки длиной 3 м для придания жесткости парника;
• 4 усилителя длиной 1 м;
• 2 двери размером 0,95*1,6 м;
• форточка 0,95*0,4 м;
• 2 лутки для двери размером 1*2,05 м.

Количество материала для указанных элементов составляет:

• 7*8+2*3+4*1=66 м для усилителей и планок;
• 2*0,95*2+2*0,95*0,4=3,04+0,76=3,8 м для 2-х дверей и форточек;
• 2*1*2,05=4,1 м для 2-х луток.

Общая длина трубы для конструкции равна 53,19+66+3,8+4,1=127,09 м.

Далее необходимо просчитать количество соединительных узлов для расчета крепежных материалов.

При расчете материала для строительства двускатной теплицы из металлопластиковых труб своими руками учитывается высота конструкции с крышей 2,3 м, длина 2,56 м, ширина 1,942 м. Вертикальные трубы длиной 1,6 м устанавливают с шагом 0,64 м. Всего труб для них потребуется 10 шт. 10*1,6=16 м.

Для крыши требуется 10 сегментов по 1,6 м: 10*1,6=16 м.

Для торцов 4 стойки по 2 м: 4*2=8 м.

Поперечные планки каркаса 4*2,56 и 4* 1,942, итого 10,24+7,768=18,008 м.

Для двери размером 2*0,8 потребуется 2*2+4*0,8=4+4,8=8,8 м.

Для усиления каркаса требуется 8 диагональных планок по 2 м: 8*2=16 м.

Для 2 форточек размером 0,64*0,5 потребуется 2*0,64+2*0,5=2,28 м.

Всего потребуется трубы 16+16+8+18,008+8,8+16+2,28=85,088 м.

По числу соединительных узлов рассчитывается количество саморезов и крепежей. Для разборных теплиц из пластиковых труб потребуются соединительных тройники и крестовины.

Выбор пластиковых труб

Выбирая трубы для теплицы, необходимо опираться на тип конструкции. Для арочных подойдут гибкие. Для двускатных и многоугольных конструкций – жесткие трубы.

Внутренний диаметр труб специалисты рекомендуют выбирать не менее 13 мм. Толщина стенок не менее 3 мм.

Важно! Короткие отрезки трубы потребуют большего количества соединительных узлов. Это скажется на надежности конструкции.

Необходимый инструмент

Для того чтобы самому сделать арочную теплицу из пластиковых труб, необходимо подготовить инструменты:

• брус 10*10 см для основания;
• пластиковые трубы;
• металлические пруты;
• набор саморезов, гвоздей, скоб,
• поликарбонат или полиэтиленовую пленку;
• дверные петли;
• шуруповерт;
• сварочный аппарат для пластиковых труб;
• хомуты ПВХ;
• молоток:
• канцелярский нож;
• мебельный степлер;
• уровень;
• рулетку.

Выбор участка под теплицу

Участок под расположение теплицы должен быть ровным и хорошо освещенным. В доступной близости необходимо иметь водопровод и хозяйственные постройки.

При эксплуатации теплицы в зимнее время необходимо обустроить систему отопления и полива на стадии закладки фундамента.

В северных широтах рекомендуется выбирать участок с учетом зоны ветров, чтобы уменьшить потерю тепла.

Как возводится теплица из пластиковых труб своими руками – видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

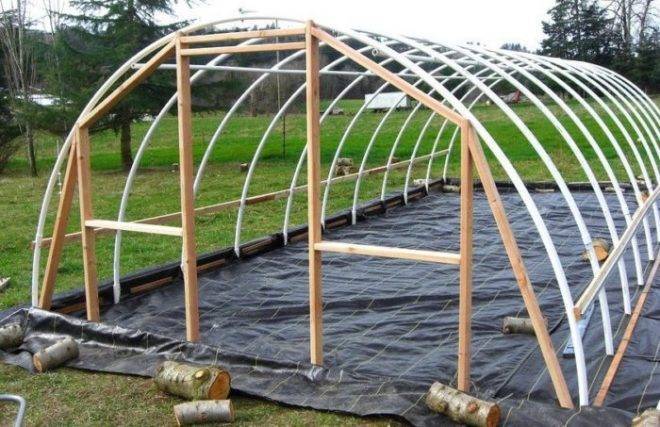

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Какой укрывной материал для парников лучше: особенности крепления

В качестве укрывного материала для теплиц и парников можно использовать либо полиэтиленовую пленку, либо поликарбонат. Эти два материала существенно отличаются друг от друга характеристиками, способами крепления и сроком службы. Однако каждый из них занимает свою нишу в современном строительстве теплиц, и имеют некоторые преимущества. Рассмотрим, как выбрать укрывной материал для парника.

Полиэтиленовая пленка — самый дешевый вариант покрытия парника их пластиковых труб

Какая пленка лучше для парника, и как прикрепить её к каркасу

Существует несколько способов крепления полиэтиленовой пленки к каркасу парника, среди которых стоит отметить самый простой и удобный: пленка нарезается на куски, размером 5-10 см, а по длине вырезается четверть, чтобы получились скобы. Пленку натягивают на теплицу, и при помощи полученных скоб фиксируется к продольным и вертикальным стойкам.

К другим вариантам крепления пленки относят фиксацию при помощи веревок, сеткой по всему каркасу, используя двусторонний скотч, и даже обычные саморезы. Для последнего способа потребуются небольшие кусочки линолеума, которые защитят пленку от повреждений. Можно купить зажимы для пленки на парник, которые продаются в специализированных магазинах и не только обеспечивают надежное крепление покрытия, но и значительно упрощают работу.

Главное преимущество этого способа – низкая цена пленки для парников и теплиц. Такое покрытие не служит дольше одного-двух сезонов, однако, с его заменой не возникает никаких проблем. Приобретая рулон пленки для парника шириной 6 метров, вы можете быть уверены в том, что его хватит на несколько сезонов использования.

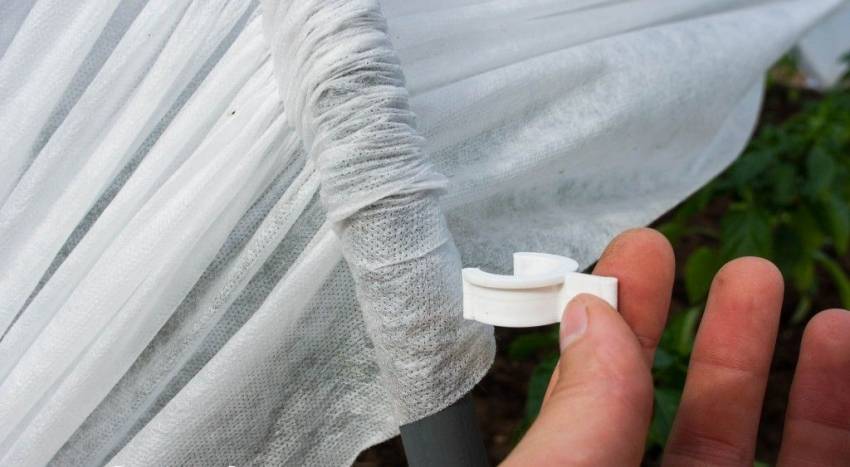

Закрепить укрывной материал на парнике можно, используя канцелярские биндеры, двусторонний скотч или фиксаторы для труб

Чаще всего в качестве укрывного материала используют акриловую пленку для парников. Показатель её прочности выше, чем у полиэтиленовой, а потому и срок её службы будем заметно дольше. Хотя, стоит отметить, что цена акриловой пленки для парника несколько выше.

Как выбрать поликарбонат для парника: способы крепления

Поликарбонат – еще один укрывной материал для парника, купить который можно в любом строительном магазине. Перед покупкой, необходимо продумать, какие именно листы нужны, и как правильно состыковать материалы между собой. Например, для того чтобы крепить к каркасу поликарбонат, рама должна быть сделана из полипропиленовых труб, диаметром не менее 32 мм.

Сотовый поликарбонат и соединительный разъемный профиль для крепления

Считается, что идеальными техническими характеристиками для обшивки парника обладает сотовый поликарбонат, толщина которого находится в пределах 4-6 мм. Приобретать покрытие тоньше не имеет смысла, так как оно не сможет справляться с внешними нагрузками.

К парнику из ПВХ труб поликарбонат крепится следующим образом:

1. При помощи саморезов и шайб 3,2×25 мм материал крепится к каркасу.
2. Острым ножом излишки обрезаются по дуге.
3. Каждый следующий лист крепится внахлест в 100 мм к предыдущему.
4. Для укрепления конструкции используют специальный разъемный стыковочный профиль, который крепится саморезами. В него вставляют листы поликарбоната.
5. Стыки закрываются заглушками.

Можно сделать шарнир для парника из ПВХ труб своими руками. Для этого из трубы большего диаметры нарезают два куска по 10 мм и соединяют их между собой при помощи клея. В них вставляют листы поликарбоната и фиксируют при помощи тех же саморезов. Это очень удобно для создания форточек и элементов дверей.

Создать долговечный парник своими руками можно, скомбинировав пластиковые и ПНД трубы для прочности

Подготовительный этап

Строительство теплицы из труб ПВХ – несложный, но многоэтапный процесс, который требует четкого следования технологиям. Чтобы облегчить проектирование и планирование необходимых работ, основные этапы разбивают еще на несколько процессов, которые входят в общий порядок.

Общая схема возведения парника выглядит следующим образом:

• определение требуемого количества материалов, составление чертежа с учетом условий и возможных ресурсов;
• закупка необходимых материалов;
• закладка фундамента;
• сборка каркаса теплицы из полипропиленовых труб своими руками;
• облицовка;
• если в этом есть необходимость, корректировка и доработка конструкции.

Это общая универсальная схема, которая подойдет не только для теплиц из полипропиленовых материалов, но и для парников из любых других труб. Подробнее о каждом этапе строительства теплицы из полипропиленовых труб рассказано в видео.

Схемы и чертежи

Для разработки чертежа не требуются особые навыки. Арочный вид теплицы – самый простой и функциональный вариант

При разработке схемы особое внимание следует уделить радиусу изгиба труб, если обшивка будет выполняться из сотового поликарбоната

Расчет количества материалов

Для обеспечения всего процесса строительства понадобится следующее:

• трубы из полипропилена, желательно покупать те материалы, которые предназначены для горячего водоснабжения – они более прочные и износостойкие;
• армированная пленка или сотовый поликарбонат;
• брус 5х5 см из дерева;
• тонкие рейки для прикрепления к брусу армированной пленки;
• обрезная доска с сечением 15х3 см;
• стальная проволока;
• длинные пруты из арматуры;
• гвозди и саморезы.

Совет! Чтобы изготовить дверные шарниры и защелки, фиксирующие пленку, рекомендуется взять дополнительно несколько труб с большим диаметром.

Опытные строители могут провести необходимые расчеты по схеме теплицы из полипропиленовых труб самостоятельно, в остальных случаях лучше воспользоваться уже готовыми решениями с чертежами, перечнем и количеством нужных материалов.

Необходимые инструменты

Из инструментов понадобится следующее:

• кувалда;
• бур садовый;
• заточенный малярный нож;
• дрель;
• киянка;
• ножовки по металлу и дереву;
• уровень пузырьковый;
• рулетка;
• шуруповерт (крестовая отвертка);
• нож строительный;
• молоток.

К моменту закладки фундамента и сборки каркаса желательно заручиться помощью товарища, так как монтаж и обработка ПВХ-труб может отнять много времени и сил. Однако можно сделать теплицу из полипропиленовых труб и самому.

Закладка фундамента

Чаще всего для фундамента таких парников используют деревянный брус с площадью сечения 10х10 см. Он обеспечивает равномерное распределение нагрузки по всей зоне сооружения, тем самым обеспечивая его долговечность. Такой фундамент прослужит 10-15 лет, а также его легко и быстро установить.

Закладка фундамента происходит таким образом:

1. Распилить деревянный брус в соответствии с габаритами парника. Обработать его антисептиком, желательно, с помощью распылителя. Выложить брус на песчаную подушку. Вместо подушки можно сделать столбики из кирпича, выровненные по уровню и диагонали.
2. Соединить брусья саморезами и уголкам из металла. Если длина брусьев не позволяет это сделать, их можно скрепить с помощью скоб. Крепежи обязательно должны иметь защиту из оцинкованных деталей.
3. По периметру всего фундамента насыпать песок, тем самым закрепив основание.

На этом же этапе можно сделать разметку для дорожек и оградить ряды для насаждений.

Способы соединения труб

Пластиковые трубы – это как детали конструктора. Комбинируя отрезки разной длины и соединяя их под разным углом, можно получить что угодно: новичок обрадуется тому, что соорудил простейшую вешалку, а профессионал легко соберет двухъярусную кровать. Главное – это уметь правильно соединять трубы, и тогда сделать можно будет любую необходимую в хозяйстве вещь.

Пластиковые трубы – это сборное название водопроводных, канализационных и отопительных труб, которые производятся из полимеров. Наибольшим спросом пользуются трубы из ПВХ и полипропилена. Отрезки разной длины и диаметра остаются после ремонта инженерных сетей в квартире или на даче, и, как правило, хламятся в кладовках, точнее хламились, пока предприимчивые народные умельцы не начали использовать их не по прямому назначению. Пластиковые трубы отличаются низким весом, высокой прочностью и долговечностью, они просты в уходе и безопасны.

Полипропиленовые трубы соединяются при помощи специального сварочного аппарата. Стоит он дорого – его выгоднее взять в аренду, а на обучение работы с ним уйдет немного времени. Можно использовать для соединения компрессионные фитинги. В любом случае, собранное изделие будет неразборным.

Когда речь идет о поделках из пластиковых труб, обычно имеют в виду трубы из ПВХ, которые можно соединять между собой такими способами:

• соединение в раструб с резиновым уплотнителем. Раструбные трубы производители снабжают резиновым уплотнителем, находящимся на торце, благодаря чему работы по соединению труб выполняются просто и быстро, а стык получается герметичным. На первом этапе раструб одной трубы и гладкая часть другой очищаются от пыли и загрязнений. С гладкого конца трубы снимают фаску (угол 15 градусов, можно использовать фасочные резцы) и наносят метку, означающую глубину, на которую зайдет труба в раструб. Уплотнительное кольцо раструба и гладкую часть трубы смазывают силиконовым составом и вставляют одну часть в другую, ориентируясь на метку. Для водопровода и канализации это хорошее соединение, а если вы собираете полки или мебель, то оно недостаточно жесткое. Главные преимущества: простота и возможность демонтажа, поэтому такое соединение используют для сооружения временных строений и вещей;
• клеевое соединение. С концов труб, которые необходимо соединить, снимают фаску (некоторые просто обрабатывают поверхность наждачной бумагой), потом наносят метки, означающие глубину фитинга. Концы труб обезжиривают метиленхлоридом, потом кистью наносят клеящий состав на трубу и внутри фаски или раструба. Труба вставляется в фитинг (или раструб), поворачивается на ¼ оборота для лучшего распределения клея, потом элементы можно прижать на 30-60 секунд. Желательно все работы выполнять быстро. Остатки клея сразу убирают, а соединению дают просохнуть несколько часов. Процесс более трудоемкий, но стык получается более надежным;
• фланцевое соединение. Отдельные участки соединяются при помощи специальных фитингов. Перед выполнением работ концы труб зачищаются. На срез одевается фланец, затем резиновая прокладка, на которую задвигается фланец. Элементы соединяются при помощи болтов с ответным фланцем. Потом производится равномерное затягивание болтов, благодаря чему достигается совмещение фланцев. Соединение надежное, конструкция получается разборной.

Когда технология соединения пластиковых труб освоена, можно считать, что сделать можно практически любую поделку

Важно только заранее нарисовать эскиз или сделать чертеж, и правильно рассчитать длину всех отрезков. Соорудить из таких деталей можно что угодно – мы перечислим лишь некоторые идеи поделок из пластиковых труб своими руками
