Парник из полипропиленовых труб своими руками: пошаговая инструкция

Преимущества и недостатки труб из полипропилена как материала для постройки парников

Полипропилен является синтетическим материалом, обладающим достаточной прочностью на изгиб. Производители предлагают трубы диаметром 20–1200 мм, обладающие следующими преимуществами:

длительный срок эксплуатации, составляющий в среднем 10–40 лет;
влагостойкость, делающая возможным изготовление своими руками теплиц из пластиковых труб. Чертежи будущих конструкций прорабатываются с учётом того, что каркас не будет бояться воздействия влаги;
экологичность. Можно не опасаться, что в составе выращенного урожая окажутся вредные для человека вещества;
небольшой вес, что значительно упрощает не только выполнение монтажных работ, но и транспортировку/хранение полипропиленовых труб;
гибкость. Элементы каркаса могут быть изогнуты с нужным радиусом, что особенно актуально при установке арочной конструкции;
износостойкость. Качественный материал способен достаточно хорошо сопротивляться воздействию внешних факторов;
возможность эксплуатации в широком температурном интервале;
доступность.

Полипропиленовые трубы обладают неоспоримыми достоинствами

Подготовка к постройке теплицы

Поделки в виде многоярусных грядок

Поделки из полипропиленовых труб своими руками оказываются нужными и практичными. Так происходит и в том случае, когда на участке немного места. Из таких трубопрокатных изделий можно соорудить грядки, состоящие из многих ярусов.

Устройство грядки не представляет больших сложностей. Для них подготавливают трубопрокатные изделия большого диаметра. Их укладывают на землю, где срезают верхнюю часть. Это проделывают по всей протяженности изделия. А снизу через одинаковые расстояния сверлят отверстия.

Заготовки-грядки крепят на установленный каркас, в них насыпают дренажную прослойку и землю.

Эти сооружения не занимают большое количество площади, в них насаждения не создают тень друг для друга, и они легко разбираются и собираются.

Видео: Вертикальная грядка

Инструкция по сборке паника

Обустройство основания. Площадку, где будет установлен парник, выравнивают, выполняют разметку под фундамент и копают траншейку глубиной в несколько сантиметров по размеченному контуру. Дно траншейки следует выровнять и плотно утрамбовать грунт. Толстые доски или брус нарезают согласно чертежу и обрабатывают антисептиком. Затем монтируется фундаментное основание парника, при этом доски каркаса, поставленные на ребро, скрепляются между собой с использованием металлических уголков, а брус – скобами. По углам с внутренней стороны деревянного основания вбейте в грунт арматурные стержни, чтобы фундамент не смещался. С каждой длинной стороны в грунт вбейте арматурные стержни с шагом, предусмотренным проектом. Верхние концы стержней должны возвышаться над деревянным основанием примерно на 20 см.

Монтаж каркаса. На подготовленные стержни надеваются концы полипропиленовых труб, заранее нарезанные в размер согласно чертежу. Чтобы избежать смещения арок под нагрузкой, их крепят в нижней части к деревянному основанию, используя перфорированные металлические (либо пластиковые) скобы и саморезы.

Нарежьте трубы для монтажа продольных связей, их длина должна немного превышать длину парника. Их крепят с внутренней стороны арок при помощи пластиковых затягивающихся хомутов. Можно использовать заранее надетые на арки, просверленные внутри полипропиленовые тройники – в этом случае поперечные связи монтируются из отдельных кусков трубы, которые устанавливаются между каждой парой арок. Использование фитингов удорожает строительство, но такая конструкция надежнее.

Дверь. С торцевых сторон к фундаменту крепятся П-образные конструкции, сколоченные из бруса. Для жесткости монтируются укосины. В дверной проем на петли навешивается дверь из реек и пленки либо фанеры, на поперечном торце крепится форточка для проветривания парника. Торцы можно самому обшить вагонкой, плитами ОСБ или затянуть пленкой.

Крепим пленку. Выбранный пленочный материал нарезается с таким расчетом, чтобы концы полос, уложенных на парник, лежали на земле на 20 см. Их присыпают грунтом, чтобы избежать проникновения холода при заморозках или же закрепляют к основанию деревянными планками.

На этом все, наш парник готов.

Интересные варианты парников из труб ПВХ

В наше время, чтобы сделать парник недорогим, практичным и легким, следует использовать трубы из пластика. Далее рассмотрим детально парник из пластиковых труб, который можно собрать своими руками – самые лучшие проекты, которые легко сделать самому. Трубы в свою очередь делятся на:

металлопластиковые;
ПВХ;
полипропиленовые.

Какие выбрать для строительства, решать только вам. Остановимся на их разнообразии. Если интересует самый дешевый вариант, тогда покупайте трубы ПВХ. Самыми дорогостоящими являются трубы из металлопластика. Но в то же время другие варианты не смогут сравниться с уровнем прочности, который могут обеспечить именно такие трубы. Поэтому для надежности лучше потратиться чуть больше.

Парник из металлопластиковых труб

К плюсам каркаса из пластиковых труб, в сравнении с деревянными конструкциями, можно отнести:

легкость строительства;
возможность организации абсолютно любой формы.

Читайте: Как сделать летний душ.

Определившись с расположением будущего парника и его размерами, можно делать чертеж и покупать необходимые строительные материалы.

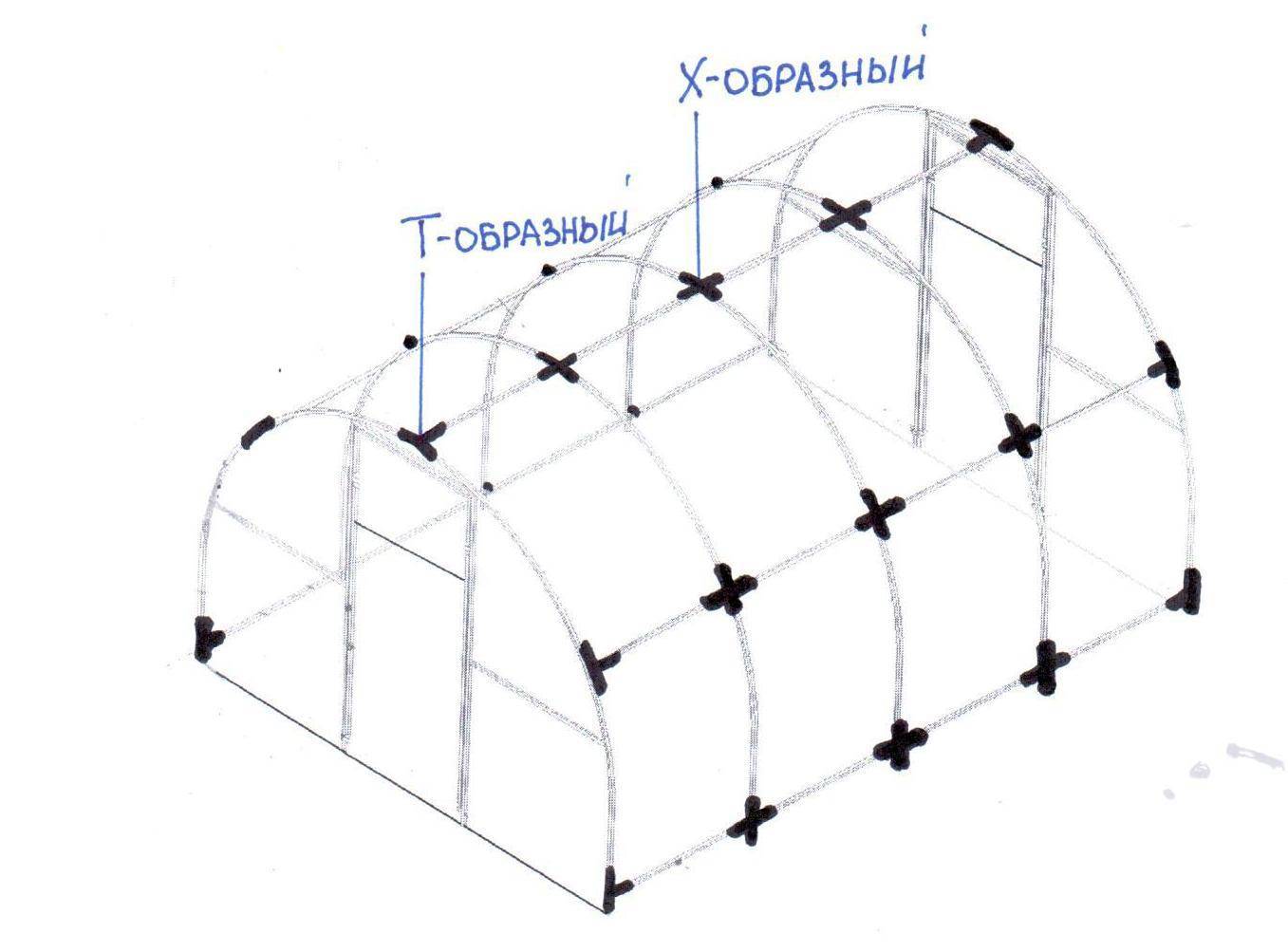

Чертеж парника из труб ПВХ

Еще одним преимуществом можно назвать то, что такой парник вы в любое время можете убрать или перенести, чего нельзя сказать о деревянных и стеклянных вариантах. Единственное, что стоит перед строительством учесть, так это вид фундамента. Он будет отличаться для стационарного и переносного парника.

Для постоянного стоит выбрать фундамент из столбов или ленточного типа. Временный парник может вообще обойтись без основания из бетона, достаточно выложить доски из дерева, и разместить по периметру штыри из металла.

Площадка для парника

Пошаговый совет создания основания из штырей:

Выбор укрывного материала для парника из полипропиленовых труб

С трубами мы определились, все-таки остановимся на тех, чей диаметр составляет 25 мм, они, в принципе, являются универсальными. Их будет вполне достаточно, чтобы построить достаточно прочный парник. Предлагаем перейти к выбору укрывного материала. Его существует несколько видов:

Стекло – очень тяжелый материал, который не подойдет для парника из пластиковых труб. Да, его частенько используют на теплицах, но полипропилен его не выдержит, тем более мы говорим о небольшой конструкции – парнике. Кроме того, стекло – очень хрупкое и не практичное покрытие.

Поликарбонат – самый популярный на сегодняшний день материал. Он легко монтируется, имеет небольшой вес и защиту от УФ-лучей, отлично сохраняет тепло и пропускает свет. Но для парника он подойдет лишь в том случае, если в конструкции предусмотрено проветривание, иначе растениям там будет слишком жарко.

Полиэтиленовая плёнка – самый доступный материал. Она практически не требует усилий по монтажу, достаточно накинуть и закрепить концы чем-нибудь тяжелым по бокам конструкции. Единственный недостаток – недолговечность материала, который, даже при хорошем уходе, едва ли отслужит вам сезон. Также есть армированная пленка, она прослужит намного дольше, но и цена у нее довольно сильно выше.

Спанбонд – тканевый, его легко найти в специализированных магазинах. Имеет отличные характеристики по проводимости тепла, света, кислорода, влаги и станет идеальным покрытием для вашей теплицы, правда, и стоит хороший спанбонд недешево.

Некоторые садоводы выделяют еще агроволокно, но не путайте его с укрывным материалом, максимум, на что оно способно – это стать защитой рассады на время ее адаптации.

Виды конструкций парников из полипропиленовых труб

Полипропиленовые трубы получили заслуженное признание у садоводов благодаря своей гибкости, прочности и сравнительно невысокой стоимости.

Прежде чем построить мини-теплицу, надо выбрать тип сооружения. Рассмотрим наиболее популярные виды конструкций из полипропиленовых труб.

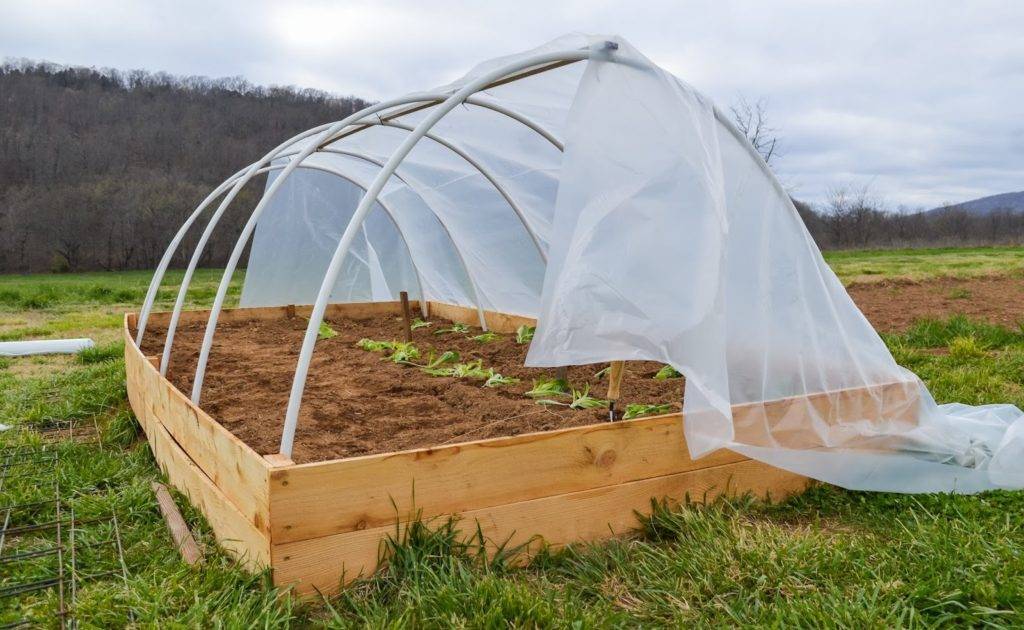

Арочный

Самым простым является грунтовый парник. Справиться с его закладкой сможет даже женщина. Для обустройства выбирают место для будущей рассады, готовят грядку и на одинаковом расстоянии друг от друга располагают полипропиленовые трубы, сгибая их в виде арок.

Сверху укрывают конструкцию либо пленкой, либо агротканью, присыпая края укрывного материала тем же грунтом. Такой парник периодически открывают, проветривают и проводят все необходимые работы.

Типа «ящик»

На втором месте по простоте монтажа и сборки находится пленочный «ящик». Этот парник подойдет начинающим огородникам. Для его обустройства не надо делать сложных чертежей и затрачивать много сил.

Благодаря квадратной форме данной конструкции на 1 кв.м земли можно вырастить столько рассады, что ее количества хватит, чтобы в дальнейшем засадить 200 кв.м участка. К недостаткам данного вида специалисты относят плохую освещенность внутри и быстрое истощение почвы.

«Хлебница»

Самым оптимальным видом конструкции для получения хорошего и богатого урожая является «хлебница». Достоинство этого парника в том, что его можно сделать переносным, высевать в нем рассаду сразу после схода снега, не дожидаясь теплой погоды, и выращивать не только рассаду, но и более крупные культуры. «Хлебницу» также можно устанавливать как на грунт, так и делать под нее деревянный или другой каркас. Ее легко открывать, проветривать, ухаживать.

«Бабочка»

Самым сложным по степени монтажных работ является парник «бабочка». У этой теплицы есть «крылья», которые открывают в теплое время суток для лучшего освещения и быстрого роста рассады. Она также может быть переносной или устанавливаться непосредственно на грунт, и прослужит не один сезон.

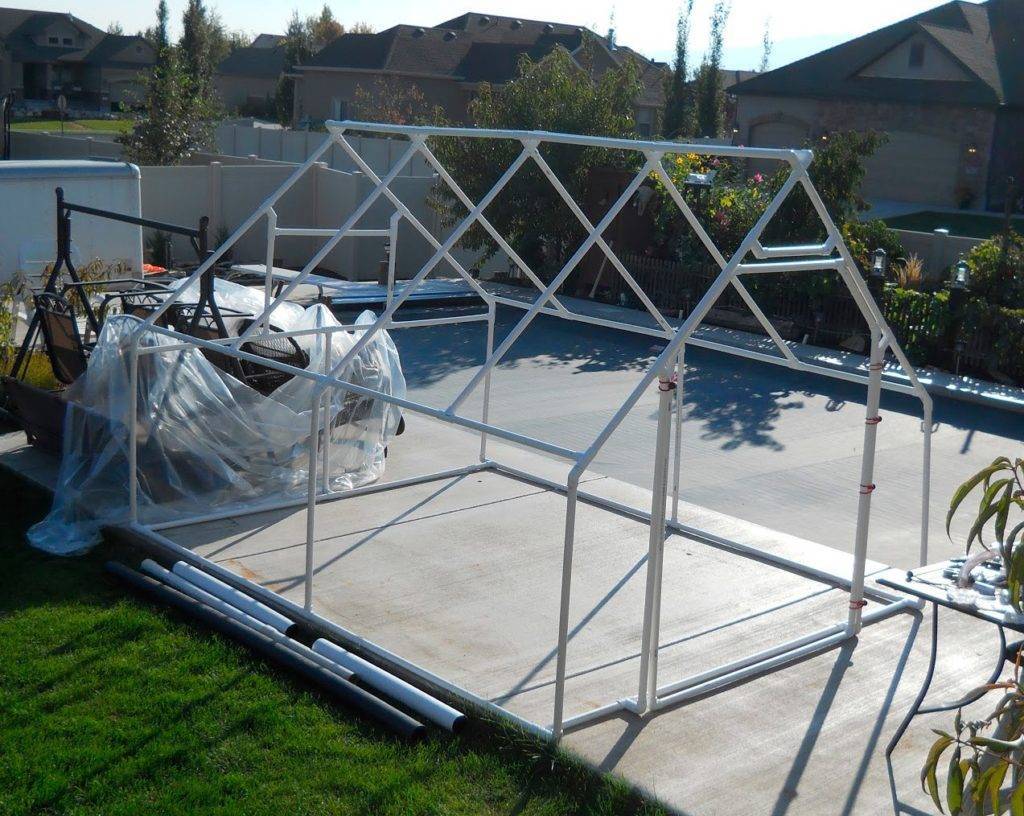

Двухскатный

Привычная всем конструкция домика, который может быть абсолютно любого удобного вам размера, а также иметь открывающиеся дверки и створки.

Пристенный

Самый экономичный вариант парника. Он идеально подходит для маленьких участков, где нет места для постройки полноценной конструкции. Может быть сооружен у стены сарая, дома и даже у забора, главное, выбрать достаточно светлое место.

Сфера

Самый сложный вид. Парники такими, как правило, не делают. Тут дело уже доходит до теплиц. Сделать такую теплицу непросто, так как конструкция требует специальных расчетов, где нет места ошибке. Но сфера станет достойным украшением участка.

Изготовление чертежа и выбор материала

Возведение теплицы из ПВХ труб требует тщательной подготовки, и первое, что мы должны сделать – подготовить чертеж. Это можно сделать самостоятельно, учитывая свои пожелания, а можно найти уже готовый чертеж теплицы из ПВХ трубы, благо с этим проблем сегодня нет. Многие, тем не менее, предпочитают составить схему будущей теплицы самостоятельно, учитывая характерные особенности участка и другие факторы. Учитывая большую популярность, мы решили строить теплицу арочной формы.

Приступая к монтажу, мы должны подобрать материал, от чего будет зависеть прочность конструкции и герметичность. В нашем случае для этого понадобятся:

трубы под теплицу;

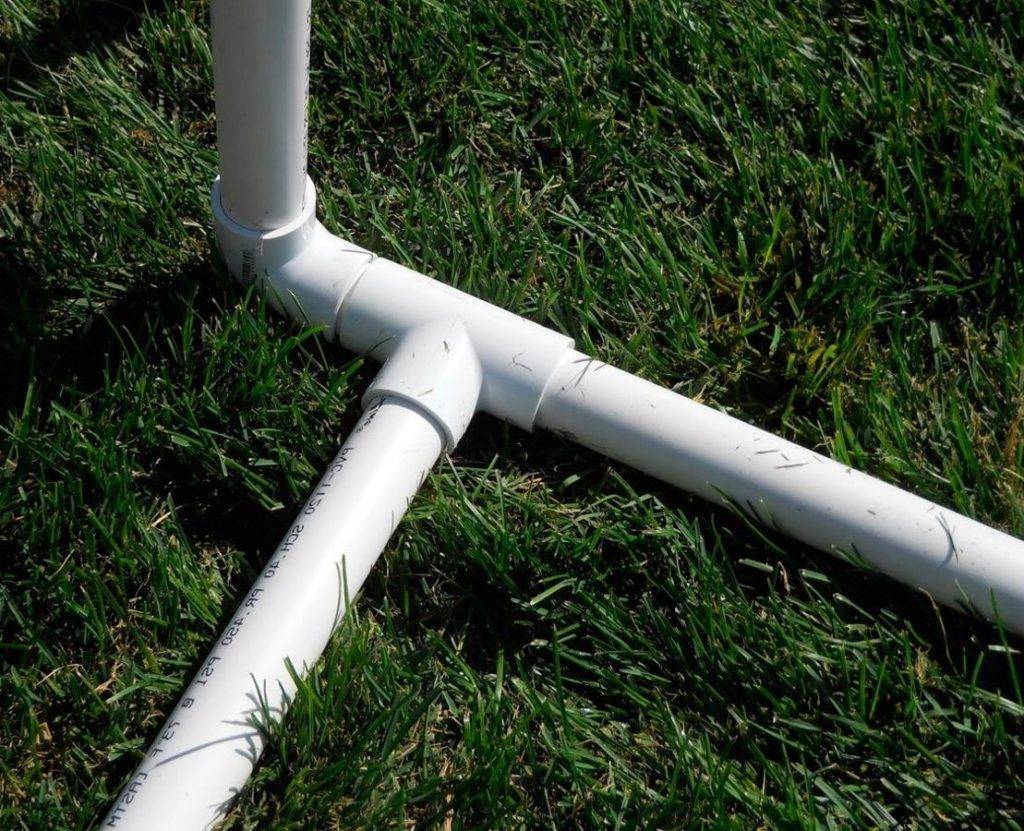

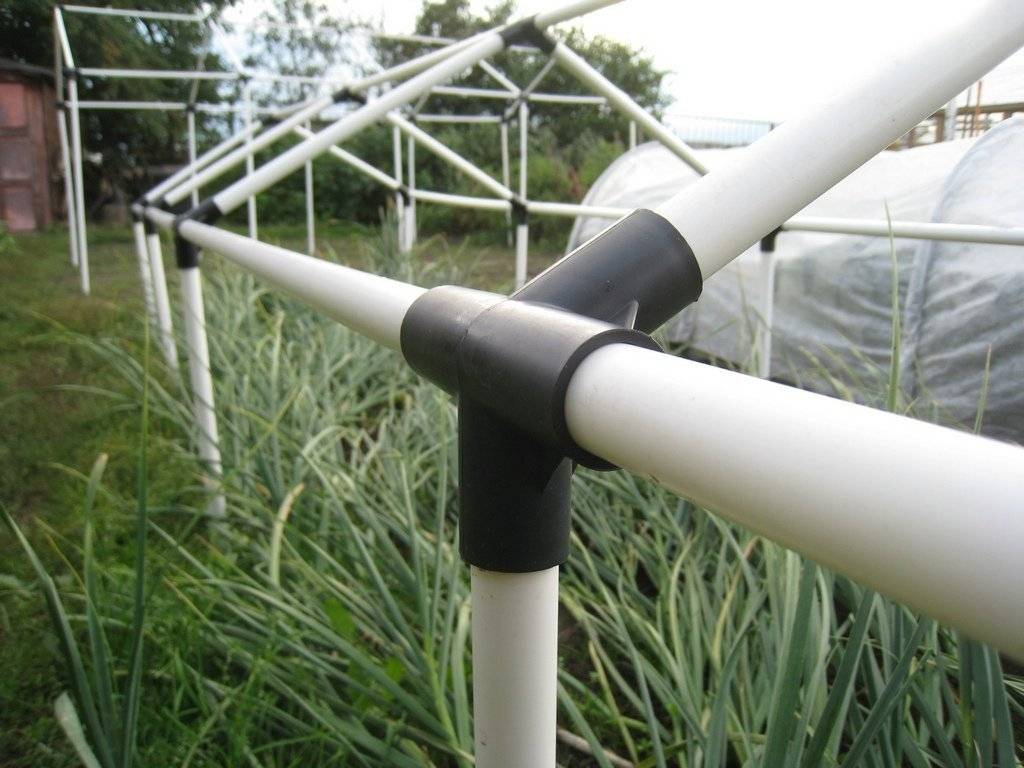

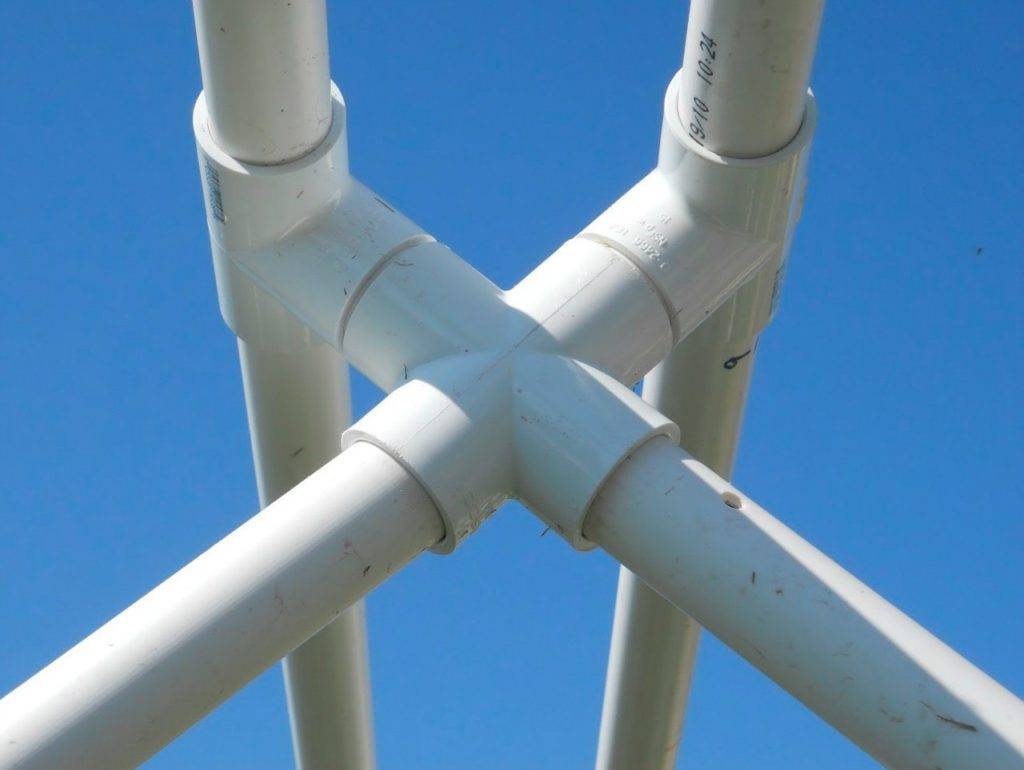

фурнитура, включая тройники и косые тройники;
доска для изготовления основания;
арматура диаметром 12 мм или стальной прут;
саморезы и хомуты для крепления каркаса к деревянному основанию.

Диаметр труб ПВХ теплиц может отличаться, но чаще всего для этого используют трубы диаметром 25 миллиметров – стандартный диаметр трубы, используемой при выполнении работ по подведению горячей и холодной воды. Длина труб ПВХ теплицы также не является принципиальным вопросом – это зависит от ее размеров, некоторые используют даже отходы, но в этом случае увеличивается количество фурнитуры, необходимой для соединения отдельных фрагментов.

Дерево или ПВХ-трубы? Что выбрать для каркаса теплицы?

Опытные дачники используют для каркаса двухскатных конфигураций дерево и брусья твердых пород. Но для старта обустройства земельного участка рекомендуется выбрать ПВХ или полипропиленовые трубы.

Спросите почему? Для работы с деревом требуются навыки, подручные слесарные инструменты и дополнительная обработка каркаса для защиты от гниения и влияния погодных осадков на древесину. К тому же перед началом работ потребуется возвести блочный или ленточный фундамент, который примет всю нагрузку от массивного строения.

Намного проще использовать легкие ПВХ-трубы. Они дешевле, проще в монтаже и позволяют придавать теплице любую форму. Для соединения труб между собой и формирования основания, можно использовать сварку с фитинговыми соединениями, шурупы или клей.

Вот краткий курс строительства арочной теплицы с каркасом из ПВХ и покрытия из поликарбоната.

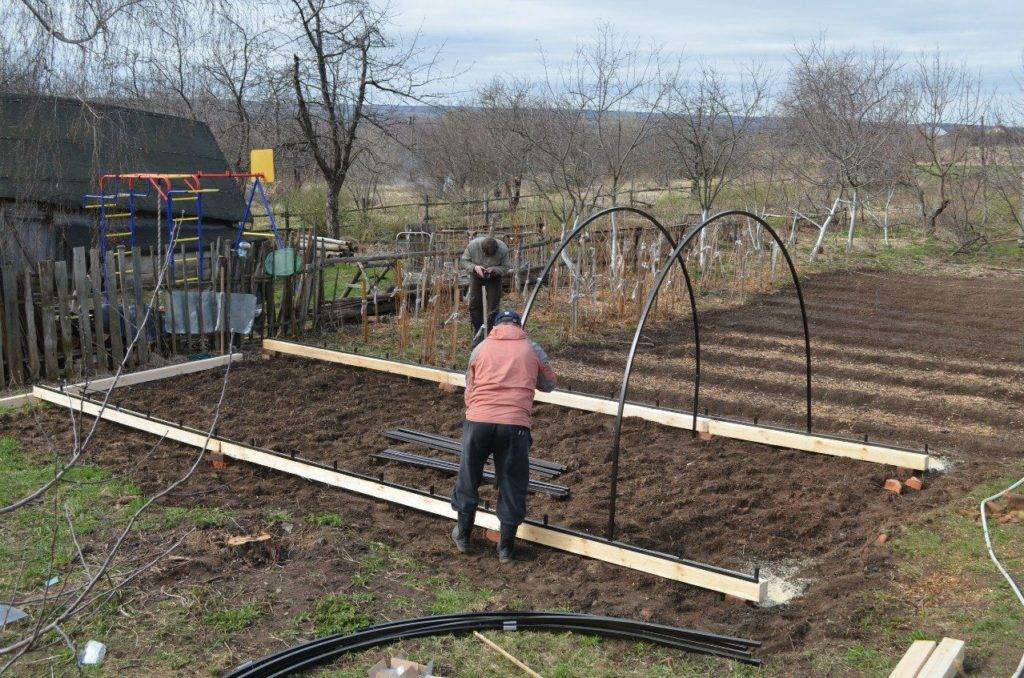

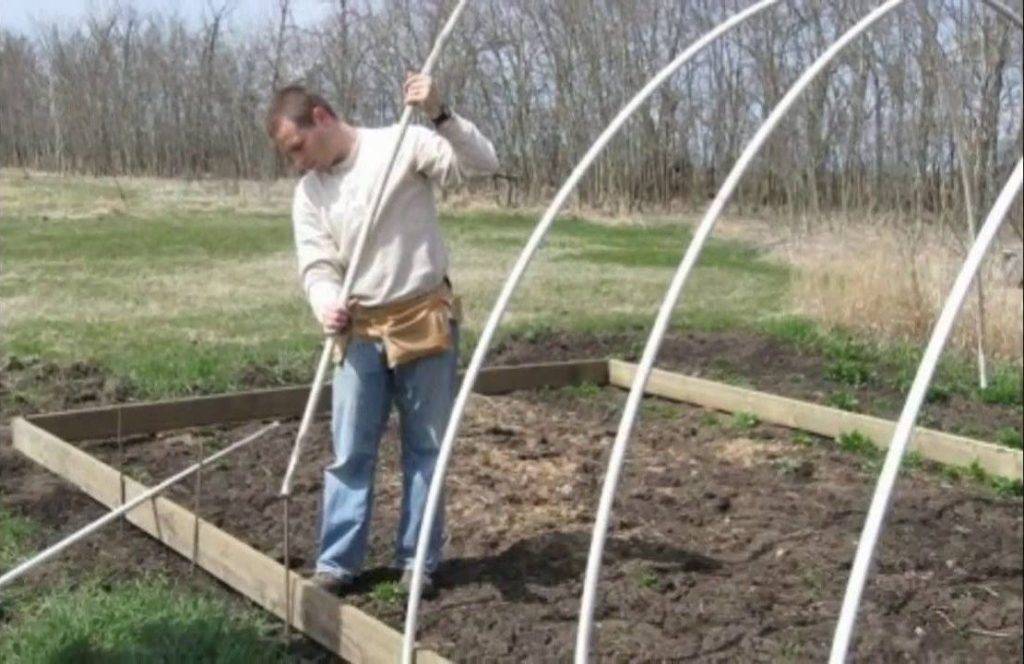

Для каркаса из труб можно отказаться от фундамента и использовать металлические штыри, закопанные в землю, для удержания всего основания. Выступ штырей от грунта должен составлять около 30 см. Именно на них будет насаживаться трубы. Для стандартной конструкции с высотой 4 м длинна труб под основу каркаса составляет 6 м. Трубы загибаются и одеваются на противоположные штыри площадки, образовывая дугу кровли.

Все согнутые поперечные трубы каркаса скрепляются между собой длинной продольной трубой. Для фиксации можно использовать хомуты или металлические трубы. Длинна этой трубы должна составлять общую длину теплицы.

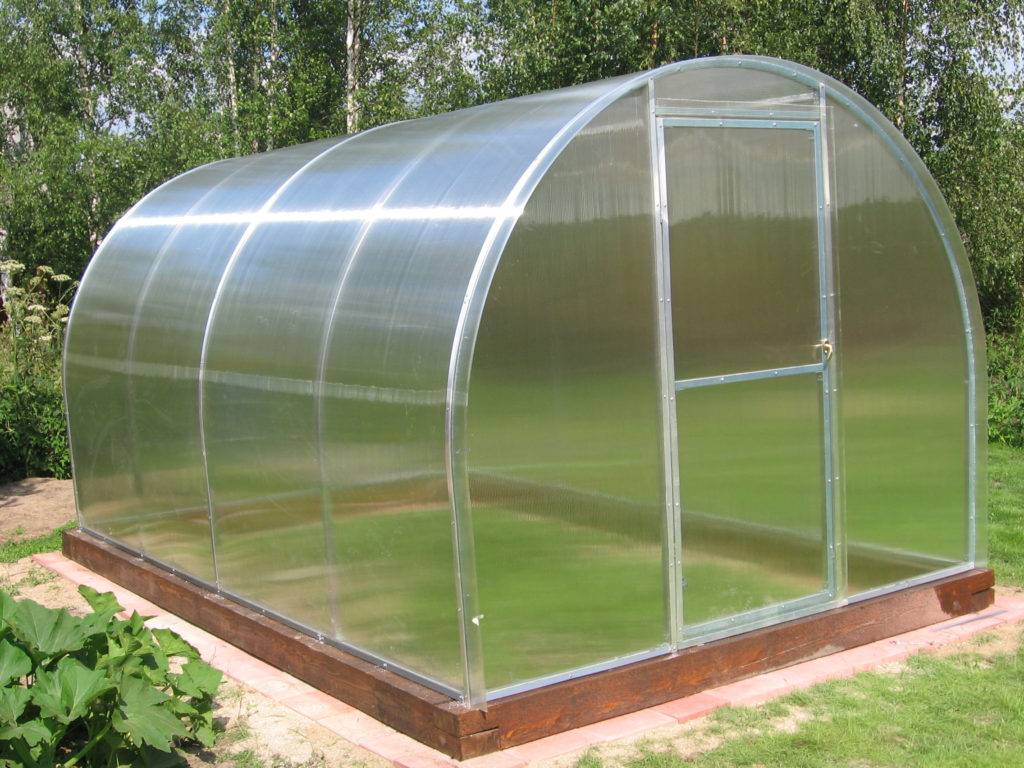

На готовый каркас устанавливаются листы поликарбоната внахлест. Для крепления используются пластиковые серьги или алюминиевые скобы. Чтобы исключить появление конденсата и не повредить сам поликарбонат при креплении – использовать следует только кровельные саморезы с термошайбами.

Затраты на такую конструкцию не превышают 3500 рублей, а готовую теплицу из пластиковых труб можно собрать своими рукам за 1 день.

Ниже вы можете посмотреть видео монтажа теплицы из пластиковых труб:

Здесь стоит рассмотреть преимущества и недостатки каждого из материалов:

Стекло. Стеклянные теплицы долгое время считались главной основой под деревянный каркас. Из преимуществ – высокая светопропускная способность и продолжительный срок эксплуатации. К недостаткам можно отнести только высокую стоимость самого стекла в сравнении с другими материалами покрытия. К тому же, могут появиться и дополнительные затраты в случае замены стекол при повреждении или деформации конструкции.

Поликарбонат. Альтернатива, которая лишена недостатков предыдущих материалов и совмещает в себе все их достоинства. Поликарбонат – дешевый и долговечный материал, имеющий структуру сот, что позволяет обеспечить высокую светопропускную способность и высокую пластичность. Материал легко гнется, прост в раскройке и может повторять форму каркаса с арочной конфигурацией. Оптимальная толщина листов – 6-8 мм.

Для зимних теплиц рекомендуется поликарбонат с толщиной 10 мм. Из минусов – материал через время начинает разрушаться под постоянным воздействием солнечных лучей.

Особенности постройки зимних теплиц отличается от летних тем, что есть необходимость в бетонном фундаменте и системе отопления. Такая конструкция обойдётся недёшево, но и плюс здесь огромный — способность выращивать овощи и цветы даже в лютые морозы.

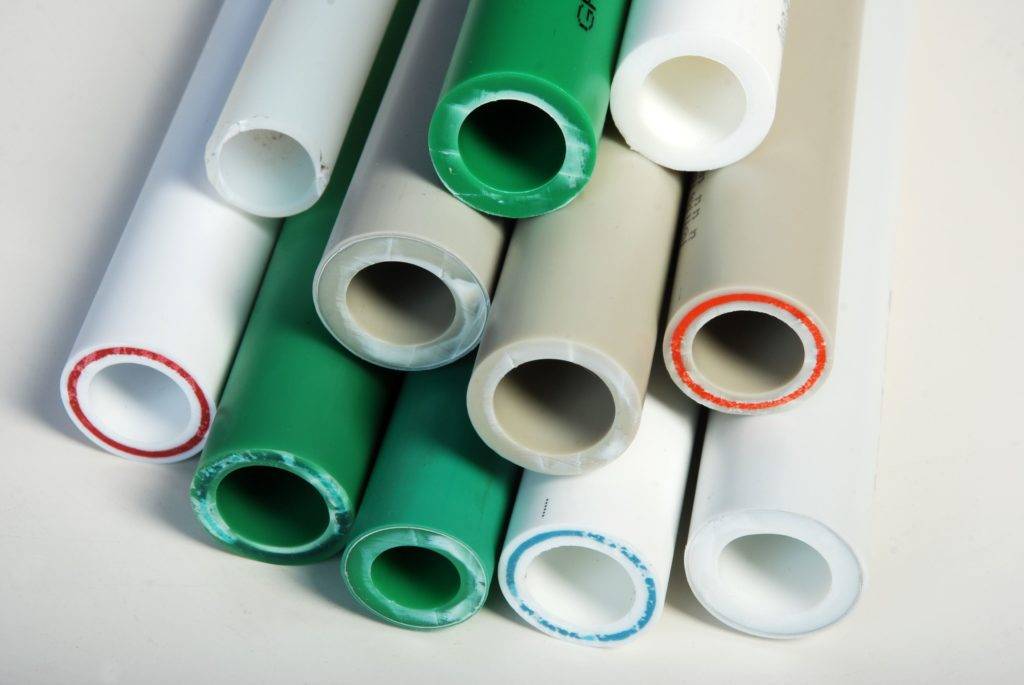

Полипропиленовые трубы как материал для теплицы

Прежде чем использовать для строительства трубы из такого материала, необходимо разобраться в его свойствах, составе и других характеристиках.

Полипропиленовые трубы могут быть разного диаметра и разного назначения

Полипропилен является синтетическим полимером, получаемым в результате реакций полимеризации и поликонденсации. В готовом состоянии этот материал имеет вид белого порошка и служит для изготовления фитингов, панелей, плёнки, водопроводных и канализационных труб и другой технической продукции.

Для укрепления и увеличения износостойкости полипропиленовые трубы армируют фольгой и стекловолокном. При производстве укрепляющие прослойки комбинируют, а также изготавливают с несколькими такими слоями.

Дополнительные слои фольги укрепляют полипропиленовую трубу

Полипропиленовые трубы приобрели большую популярность среди дачников и огородников.

Применение полипропиленовых труб для строительства теплиц имеет свои достоинства и недостатки.

Эскизы и специфика конструкции

Для возведения тепличной постройки потребуются соответствующие эскизы и схемы, которые можно увидеть на многочисленных фотографиях теплиц из полипропиленовых труб в Интернете.

Если вы решили создать чертёж собственноручно, то необходимо определиться:

с типом фундамента;
с конструктивным решением и материалом для наружных стен;
формой, местом расположения главных сопряжений, расстоянием между опорными стойками;
стыковыми и крепёжными элементами.

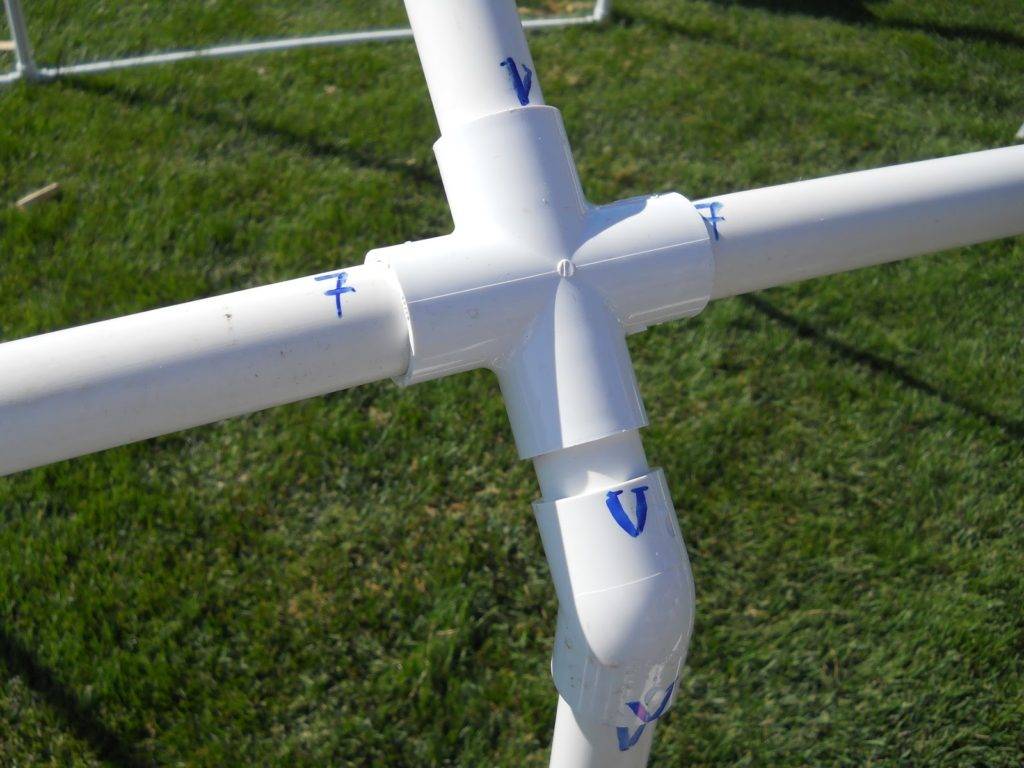

Соединить трубы между собой можно с помощью клея, саморезов или спаивания.

Самая простая конструкция теплицы представляет собой арочный каркас, покрытый плёнкой. Строительство тепличной постройки в форме прямоугольника – более сложный процесс, требующий больших расчётов.

Сборка каркаса из труб

Вариантов монтажа несколько:

1 способ. Каркас собрать полностью на фитингах с помощью сварки.

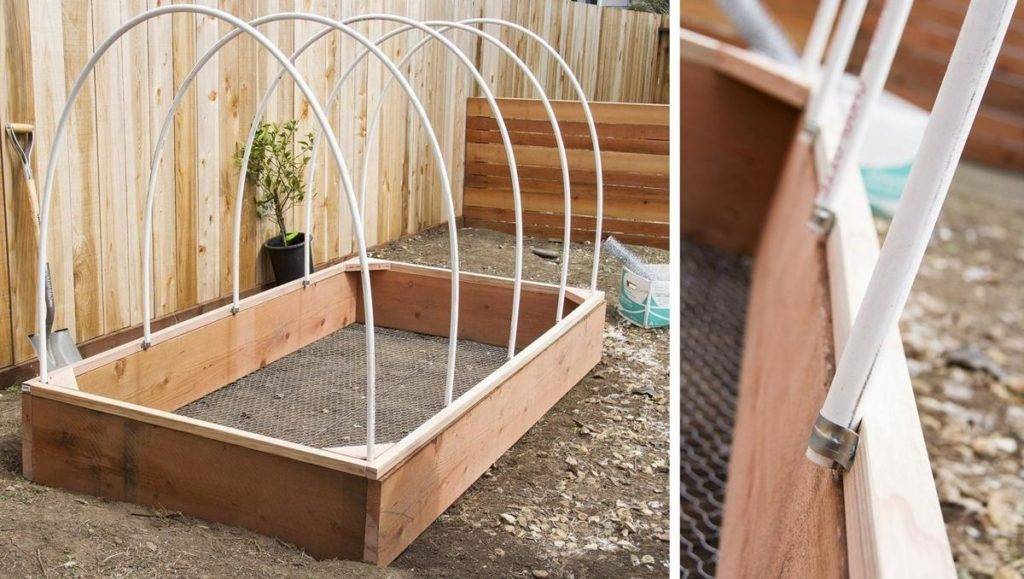

2 способ. Нарезать арки из труб, насадить их на штыри. Для дополнительной жесткости поставить стойки из дерева с коньковой перекладиной.
3 способ. Арки и соединить с перемычками мебельными болтами.
4 способ. Скрепить трубы между собой стяжными пластиковыми хомутами.

Арочный парник крепление хомутами

Сварной каркас

Наибольшей прочностью и устойчивостью обладает каркас, изготовленный с помощью сварки. Понадобятся рулетка, маркер, ножницы, паяльник по полипропилену, фитинги — крестовины, тройники и уголки.

Последовательность работ:

Трубы нарезают на отдельные короткие элементы согласно чертежу.
Разогревают насадки на паяльнике до нужной температуры. Для полипропилена она составляет 260-300°С.
На одну насадку надевают трубу, на другую фитинг.
Выжидают определенное время, которое указано производителем сварочного оборудования в инструкции.
Снимают нагретые элементы и прижимают без усилия.

Через несколько секунд в результате полимеризации соединение приобретает прочность.

Сваривают последовательно мелкие конструкции в более крупные. Начинают с верхних элементов, затем переходят на нижние. Таким образом заготавливают каркас для установки на обвязку. Можно сначала сварить отдельные большие секции, а потом уже соединить их по месту.

Сборный каркас

Сборные каркасы не такие прочные и жесткие, как сварные. За счет того, что трубы имеют круглое сечение, при сборке образуется некоторый люфт. Тем не менее, для сезонного использования они вполне пригодны, к тому же сварочный аппарат есть далеко не у всех огородников.

Сборку проводят последовательно:

Устанавливают и крепят арки. Снизу прокладывают перемычки, соединяют с арками болтами или хомутами. Для придания жесткости в плоскости фронтона и боковой стенки монтируют раскосы.

Крепеж должен располагаться таким образом, чтобы укрывной материал при укладке не повредить.

Двери, форточки

Рабочие проемы устраивают в торцах теплицы, где можно обеспечить отдельные коробки для навешивания дверного полотна и форточки. Для их изготовления используют доски, металлические или те же полимерные трубы.

Некоторые рачительные хозяева приспосабливают для этих целей старые оконные рамы или двери, что тоже неплохо экономит бюджет. Коробки прочно крепят к нижней обвязке и каркасу фронтонов посредством перемычек и раскосов. Для навешивания деревянного полотна используют петли, а для конструкций из труб — пластиковые крепежные клипсы.

Монтаж укрывного материала

Наиболее просто закрепить на готовом каркасе пленочные покрытия. Их раскладывают поверх теплицы, слегка натягивают и прикручивают саморезами к нижней обвязке через деревянные накладки или штапики. Отдельные полотнища накладывают друг на друга с нахлестом 30 см, стыки заклеивают скотчем.

Для крепления пленки к трубам используют заводские или самодельные клипсы. Их можно изготовить из обрезков труб или пластиковых бутылок. Вдоль детали делают разрез, а при монтаже соединения края клипсы отгибают и надевают ее на трубу поверх пленки. Не нужно делать лишних отверстий, крепление герметичное и достаточно прочное.

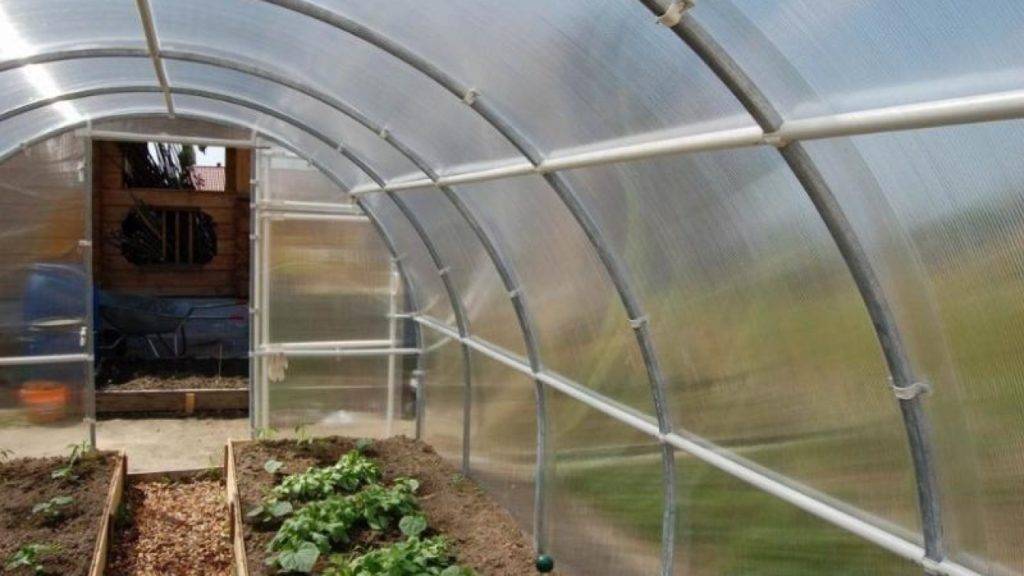

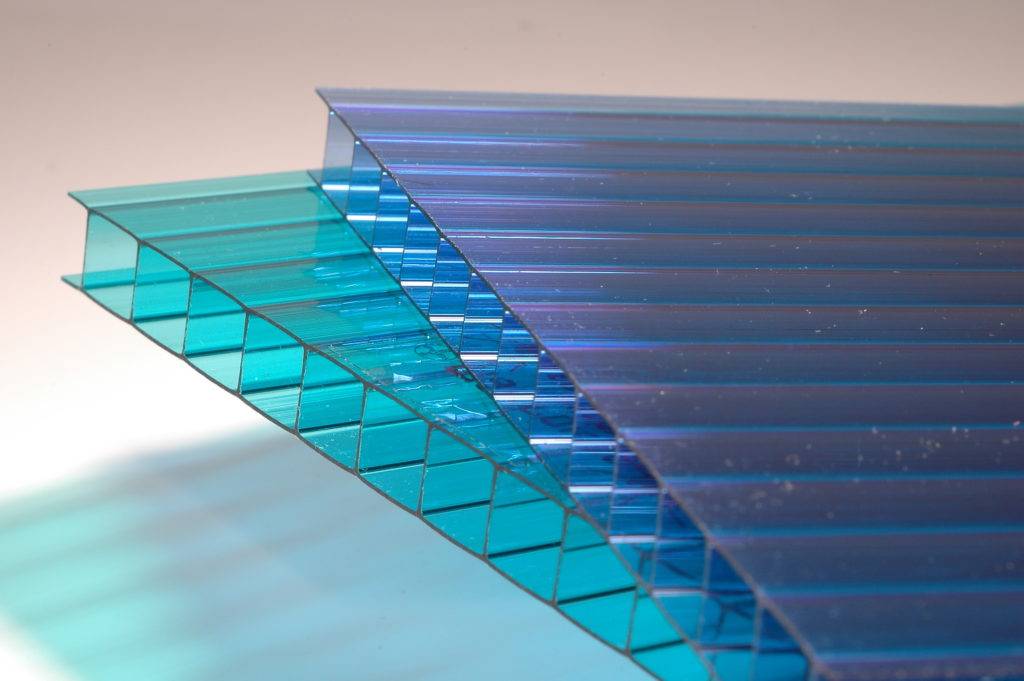

Сотовый поликарбонат — более жесткий материал, чем пленки, дополнительно придает теплице устойчивость. Он долговечен, не боится мороза, хорошо сохраняет полимерный каркас от ультрафиолета.

Крепят поликарбонат к полипропиленовым трубам с помощью кровельных саморезов. На кромки, где возможно попадание влаги, устанавливают защитные профили.

Правила крепления поликарбоната

Какой укрывной материал для парников выбрать

После
сборки каркаса, его
необходимо закрыть, понадобится укрывной материал. Стекло для укрывания парника
из труб не пригодно, так как оно тяжёлое и хрупкое.

Подойдёт сотовый поликарбонат, он не
бьётся, просто режется, несложно крепится, выдерживает небольшие деформации и
обладает меньшим теплообменом.

Отличный вариант для парника — поликарбонат, имеющий толщину 4 — 6 мм, но в этом случае и трубы надо брать полипропиленовые с диаметром от 32 мм. Несмотря на то, что стоит поликарбонат достаточно дорого, но зато прослужит он дольше.

Можно купить и более
дешёвый вариант для укрывания парника, это:

полиэтиленовая плёнка;
армированная плёнка толщиной 11 мм — она прочней полиэтиленовой, поэтому прослужит дольше;
пузырчатая — является отличным теплоизолятором;
нетканый (агроспан, агротекс, спанбонд, агрил) — более прочный по сравнению с плёнкой, отлично держит тепло и пропускает дождь, не прозрачный, что убережёт растения от чрезмерного солнца.

Крепим
к каркасу

Способ укрывания парника зависит от того, какой материал вы выберете:

Плёнка — есть несколько способов её крепления, при помощи верёвок, скотча, сетки или саморезов. При использовании саморезов, в качестве шайбы можно подложить линолеум или кусочки от пластиковых бутылок, для защиты плёнки от повреждений. Можно приобрести специальные зажимы, они упростят работу, и обеспечат надёжное крепление. Кроме того, в отличие от саморезов, часть их можно снимать днём, чтобы открывать парник. А к деревянному коробу плёнка крепится с помощью рейки. Раскраивать плёнку следует сразу на парнике, полосы делаются длиной чуть больше размера рёбер, это требуется для закрепления.
Поликарбонат — крепиться к каркасу специальными термошайбами, на расстоянии 0,3 — 0,5 метра друг от друга. Между собой листья поликарбоната соединяются профилем. Укладывать поликарбонат нужно так, чтобы его внутренние каналы располагались вертикально. Края листа нужно закрыть заглушками.

Нетканый материал — методы крепления такие же, как у плёнки.

Пластиковые трубы каркаса теплицы

Сделайте своими руками простую теплицу из труб ПВХ и хвастайтесь свежими овощами, которые вы будете выращивать круглый год.

Установка трубы из ПВХ в кронштейн – это только один шаг в процессе изготовления.

Есть несколько способов сделать теплицу. Возможно, проще всего установить металлические колышки в землю и надеть двухметровые секции пластиковой трубы, создав эффект арки. Затем просто натяните пленку на обручи пластиковых труб каркаса теплицы, и вы защитите свои растения от заморозков. Особо можно не переживать, растения привыкнут к более холодным температурам снаружи в течение осеннего сезона. Также теплица будет согревать почву для весенней рассады и защитит чувствительные растения в холодное время года. Цены на такую конструкцию значительно ниже стоимости других тепличных сооружений. Вы можете все собрать всего за пару часов.

Сделать теплицу из труб ПВХ – довольно простая задача. Это может быть как отдельно стоящая и переносная конструкция, так и часть сада с приподнятой клумбой с использованием трех или четырех обручей на грядку. Автор рекомендует приобрести расходные материалы для пяти грядок с четырьмя обручами для каждой.

Подготовительные работы

Для начала следует определиться с местом установки парника и его размерами. Место установки — ровная площадка, на которую не падают тени от деревьев и построек. Если используется пристенный способ установки к дому, то парник устанавливается только с южной стороны, так как именно сюда попадает больше света.

Что касается размеров, то здесь всё зависит от количества растений, удобства использования парника и бюджета. Например, это может быть конструкция всего в метр высотой для выращивания рассады, а может быть сооружение выше человеческого роста, где можно полноценно выращивать фрукты и овощи. Именно второй способ выбирается чаще всего при строительстве парника из полипропиленовых труб.

Парник высотой в 1 м испоьзуется для выращивания рассады

Какие полипропиленовые трубы взять для строительства

При отсутствии всякого опыта лучше довериться советам опытных огородников. Для строительства лучше всего подойдут толстостенные трубы для ГВС, соединяющиеся пластиковыми крестовинами. Оптимальный наружный диаметр 25 миллиметров, а внутренний — 16,6 мм. Толщина стенки такой трубы составляет 4,2 мм. Если речь идёт о строительстве парника с двускатной крышей, то следует побеспокоиться и о достаточном количестве соединительных крестовин. Оптимальное решение — реактопластовые элементы с толщиной стенок в 3 мм. Дополнительно их можно «прихватить» саморезами.
