Паровое отопление: плюсы, минусы, устройство

Монтаж парового отопления в частном доме

Перед монтажом системы нужно рассчитать площадь комнат, определить расположение радиаторов, запорно-регулировочной арматуры, фильтров и других составляющих конструкции.

Далее следует выбрать вариант разводки отопления:

Верхний способ. Подразумевает монтаж паропровода выше устройства отопления. От котла опускаются трубы к батареям, а конденсатопроводные системы укладываются по полу.
Нижний способ. Трубы паропровода прокладываются ниже агрегатов отопления.
Смешанный вариант подразумевает укладку трубопровода чуть выше батарей, в остальном система повторяет верхний способ монтажа.

Чтобы облегчить работы по монтажу, необходимо заранее нарисовать схему обустройства с указанием всех элементов системы, длины и диаметра трубопроводов, количества радиаторов и пр.

Рассмотрим, как провести паровое отопление в частном доме своими руками:

Подготовить плоскости, поверхности для монтажа оборудования: усилить стены, выровнять поверхность пола. Затем монтаж креплений для радиаторов, фиксация батарей. Рекомендуется располагать радиаторы под окнами, это исключит появление сквозняков, запотевание окон и сдвинет «точку росы» за пределы оконных проемов.

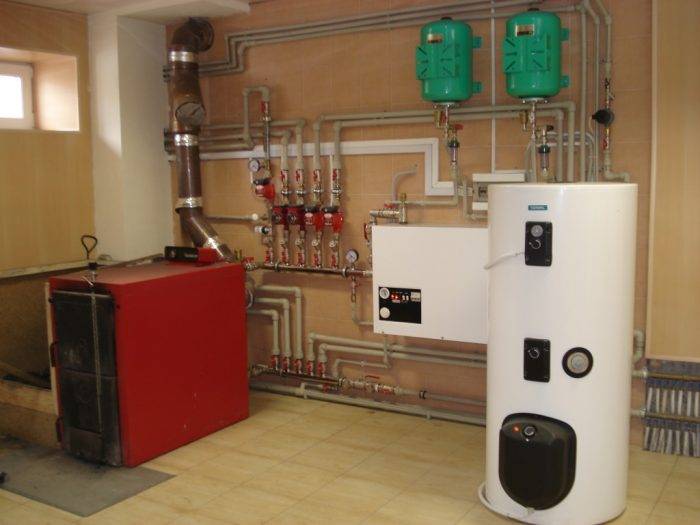

Установить на бетонное основание парогенератор. Полы нужно застелить негорючим материалом, чтобы предупредить возможность возгорания. Котел лучше монтировать в подвале, чтобы пар поднимался вверх. При формировании теплых полов предпочтение отдается двухконтурному котлу, разделяющему работу для обогрева контура в теплых полах и системе навесных радиаторов. Парогенератор в этом случае монтируется выше поверхности пола.
Расширительный бак монтируется в самой высокой точке отопления. Фиксация на специальные крепежи, зона расположения в магистрали между парогенератором и батареями отопления. Специалисты советуют монтировать расширительный бак открытого типа на максимально близком расстоянии от отопительного котла.
Теперь монтаж трубопровода. Начальная точка соединения – парогенератор, затем труба проводится к первой отопительной конструкции, потом соединение отводов, вводов. Точно так же подключаются все последующие трубы. Соединение в магистраль проводится с наклоном в 3 мм на 1 м – это нужно для естественной циркуляции теплоносителя.
Каждый радиатор оснащается краном Маевского для устранения воздушных пробок, а перед парогенератором монтируется накопительный бак для сбора конденсата, откуда жидкость будет перетекать в котел для нагревания и последующей циркуляции.

Замыкается вся магистраль также на отопительном котле – получается закрытый контур. Чтобы устранить возможность засорения системы, на котел монтируется фильтр. Также на котел монтируется насос для перегонки конденсата, патрубок от котла к насосу подбирается так, чтобы диаметр патрубка был меньше диаметра остальных труб. На выходе из котла устанавливается манометр, клапан сброса излишков давления.

Остается дополнить магистраль узлом слива/залива воды, проверить систему на работоспособность, протечки и можно запускать оборудование в постоянную циркуляцию. Несмотря на простоту монтажа, необходимо тщательно выверять все параметры агрегатов и просчитывать длину трубопроводов.

Просчитывая, сколько стоит провести паровое отопление, следует брать в учет цену основных узлов, вспомогательных элементов, приборов измерения и контроля. Заказывая услугу в компании, хозяину придется выложить от 300$ при условии уже закупленного оборудования, радиаторов и прочих составляющих системы.

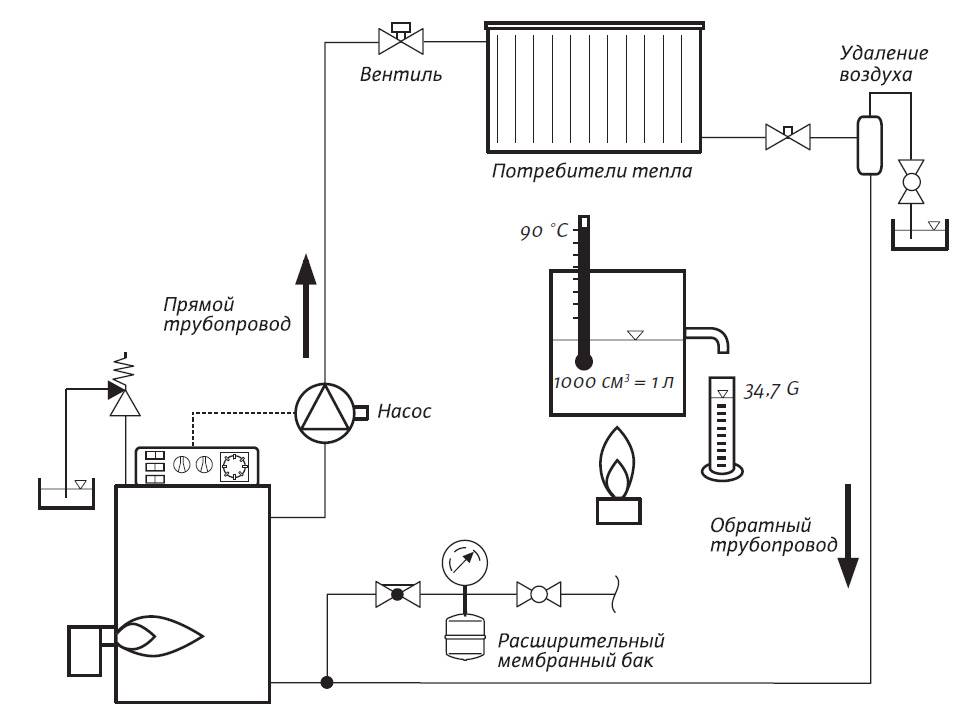

Основные компоненты паровой системы

Оборудование и материалы:

паровой генератор (котел);
батареи (радиаторы);
приборы измерения и контроля;
насос;
коллектор для аккумуляции конденсата;
запорно-регулирующая арматура.

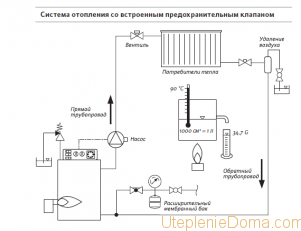

При формировании системы своими руками нужно помнить, что все элементы обязаны выдерживать крайне высокую температуру нагревания. Например, для пара не подходит мембранный расширитель с максимальной температурой +85 С, нужен накопитель с пограничными показателями температуры от +100 С.

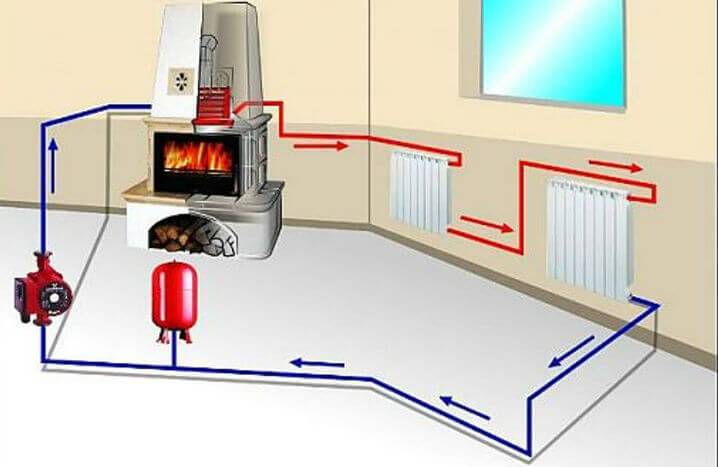

Если система оборудована от печи, то дымоход будет засоряться чаще, поэтому чистке нужно уделять более тщательное внимание. Печь с теплообменником можно использовать для приготовления пищи, но только в холодное время года

Летом, затапливая печь, хозяин получит циркуляцию теплоносителя в системе отопления, а это неудобно, неэкономично. Специалисты рекомендуют устанавливать в кухне отдельный прибор для приготовления пищи в летнее время, а печь использовать в холодные сезоны.

Оценка преимуществ и недостатков

Чем хороша система парового отопления? Ее относительно несложно сделать даже на базе обычной дровяной печи. Это особенно актуально в местностях, где централизованное газоснабжение отсутствует, а дрова или другое твердое топливо вполне доступны.

Пар в качестве теплоносителя значительно опережает воду. Скорость прогрева помещений у него в три раза выше. Кроме того, паровая система отопления едва ли может выйти из строя во время зимних холодов из-за отсутствия нагрева.

Если топка прогорела, вода из системы соберется в накопителе или в теплообменнике, а трубы и радиаторы останутся пустыми. При водяном отоплении промерзание теплоносителя, которым заполнен весь контур, как известно, приводит к разрыву труб.

Наконец, размеры радиаторов парового отопления должны быть значительно меньше, чем для водяных систем, поскольку количество получаемой в результате тепловой энергии возрастает в несколько раз. Это немного сократит расходы на монтаж отопительной системы дома.

Декоративные решетки для радиаторов парового отопления – это не только элемент дизайна интерьера, но и средство защиты от ожогов

На этом список преимуществ паровой системы завершается, и можно переходить к ее недостаткам, которые довольно значимы:

высокая опасность ожогов;
повышенный уровень шума при работе;
сложности с регулировкой работы системы;
необходимость приобретения дорогостоящих труб и т.п.

Нормами безопасности паровое отопление не рекомендовано для жилых помещений, поскольку представляет высокую опасность для здоровья и жизни проживающих в доме людей.

Так, рабочая температура радиаторов будет очень высокой, при прикосновении к ним можно получить серьезный ожог. Поэтому все радиаторы придется закрыть надежными декоративными решетками.

Обычные ПВХ трубы для такой системы не подойдут, поскольку они должны выдерживать высокое давление и температуру более 100 градусов. Эти же требования предъявляются и к остальным элементам системы. Трубы парового отопления должны быть медными или выполненными из оцинкованной стали.

Медные трубы – идеальный, но совсем не дешевый вариант коммуникаций для систем парового отопления. Для соединения этих труб понадобится сварочный аппарат

В любом случае этот момент бюджетным не назовешь

Вопросам безопасности должно уделяться самое пристальное внимание. Все монтажные работы, например, сварка медных труб, потребуют максимально качественного исполнения

Если соединение прорвет и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги.

Трубы из нержавеющей стали способны выдерживать такие характерные для систем парового отопления нагрузки, как высокая температура и повышенное давление в системе

Еще один недостаток отопления паром – повышенный уровень шума. Чтобы устранить эту проблему, следует правильно выполнить монтаж радиаторов. Их подвешивают на специальных антишумовых кронштейнах. Котел или печь лучше всего поставить в отдельном помещении. Кроме того, медные трубы можно поместить в толще стен, что также снизит уровень шума.

Наконец, регулировать температуру нагрева в комнатах при паровом отоплении немного затруднительно. Нельзя установить терморегулятор и просто уменьшить количество пара. Придется уменьшать количество топлива, что не всегда просто, или проветривать помещения. Перед началом работ по монтажу паровой системы отопления следует все эти моменты учесть.

Почему выбирают отопление паром?

Надо признать, что системы отопления паром нельзя отнести к числу очень популярных. Такое отопление, скорее, редкость. Подробно рассмотрим его достоинства и недостатки.

К числу первых, бесспорно, относятся:

Эффективность обогревательной системы. Она настолько высока, что для отапливания помещений хватит небольшого количества радиаторов, а в некоторых случаях можно обойтись и без них: труб будет достаточно.
Малая инерционность системы, благодаря чему отопительный контур прогревается очень быстро. Буквально через несколько минут после запуска котла в комнатах начинает ощущаться тепло.
Теплопотери в системе практически отсутствуют, что делает ее весьма экономичной по сравнению с другими.
Возможность редкого использования, поскольку из-за малого количества воды в трубах система не размораживается. Как вариант может устанавливаться в дачных домиках, куда приезжают время от времени.

Главным же достоинством парового отопления принято считать его экономичность. Первоначальные затраты на его обустройство достаточно скромны, в процессе эксплуатации оно требует относительно небольших вложений.

Однако даже при таком количестве достоинств недостатки системы весьма значимы. Связаны они в первую очередь с тем, что в качестве теплоносителя используется водяной пар, температура которого очень высока.

Внутри радиатора парового отопления происходит конденсация водяных паров. В ходе этого процесса выделяется большое количество тепловой энергии, что объясняет высокую эффективность системы

Благодаря этому все элементы системы разогреваются до 100 °С и даже выше. Понятно, что любое случайное прикосновение к ним вызовет ожог. Поэтому все радиаторы, трубы и другие детали конструкции должны быть обязательно закрыты. Особенно если в доме находятся дети.

Высокая температура радиаторов и труб провоцирует активную циркуляцию воздуха в помещении, что достаточно некомфортно, а иногда и опасно, к примеру, при аллергической реакции на пыль.

При использовании парового отопления воздух в комнатах становится слишком сухим. Его пересушивают горячие трубы и радиаторы. Это требует дополнительного использования увлажнителей.

Далеко не все отделочные материалы, которыми декорируются отапливаемые таким способом помещения, выдерживают соседство с раскаленными радиаторами и трубами. Поэтому их выбор очень ограничен.

Наиболее приемлемый в данном случае вариант – окрашенная термостойкой краской цементная штукатурка. Все остальное – под вопросом. Есть у парового отопления еще один влияющий на комфорт проживающих в доме недостаток: шум, который производит проходящий по трубам пар.

К более значимым минусам можно отнести плохую регулируемость системы. Теплоотдачу конструкции практически нельзя контролировать, что приводит к перегреву помещений.

Паровое отопление относится к потенциально аварийно опасным системам, поэтому к выбору оборудования нужно относиться очень ответственно. Трубы для системы должны быть только металлическими

Варианты решения есть. Первый – установка автоматики, которая будет включать котел при остывании помещений. В этом случае проживающим в доме будет достаточно некомфортно от постоянного колебания температур.

Более «щадящий», но трудоемкий способ – обустройство нескольких параллельных веток, которые нужно будет запускать в работу по мере необходимости.

Основной недостаток парового отопления, из-за которого оно мало используется, это его повышенная аварийная опасность. Нужно понимать, что при возникновении порыва из трубы или радиатора под давлением будет бить горячий пар, что крайне опасно.

Именно поэтому такие системы сегодня запрещены в многоквартирных домах и реже используются на производстве. В частных же домах они могут быть обустроены под личную ответственность владельца.

Монтаж и требования безопасности

В этом пункте мы рассмотрим, как провести водяное отопление своими руками.

Шаг 1: Проект

Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

Шаг 2: Комплектующие

Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, на твердом топливе и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

Стальные батареи порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

Шаг 3: Котел

Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

Шаг 4: Монтаж радиаторов

Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

Шаг 5: Разводка

Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр.).

Схемы по типам подвода теплоносителя

Радиатор будет эффективно работать, если теплоноситель равномерно распределяется по всем секциям.

Теплая и холодная вода отличается плотностью. Нагретый теплоноситель всегда стремится вверх. В системе его вытесняет холодная более плотная вода. Эта особенность учитывается при подводе теплоносителя к батареям.

Верхняя подводка

В каждом радиаторе имеются вертикальные каналы, соединяющие горизонтальный верхний и нижний коллектор. Наличие этих элементов позволяет теплоносителю циркулировать в приборе.

При верхней подводке нагревается в основном только верх батареи. Чтобы предотвратить такой эффект после первого ребра по ходу движения теплоносителя устанавливается перемычка. Поэтому нагретая вода сначала опускается в нижний коллектор.

Потом проходит по всем секциям радиатора и попадает в обратный трубопровод. В результате верхняя подводка превращается в диагональный способ подключения батареи.

При отсутствии перемычки в радиаторе подающая труба подключается в верхней части, а обратная в нижней точке с противоположного торца батареи. Этот вариант называется диагональной обвязкой.

Нижняя подводка

Это самый простой способ обвязки. Схема предполагает установку котла в подвале или на цокольном этаже. От теплогенерирующего агрегата главный трубопровод выводится на чердачное помещение, где монтируется расширительный бак. От емкости прокладывается стартовая магистраль, но не ниже 1,5 м до первого радиатора.

Подача и обратка подключаются к батареям в нижних точках с противоположных сторон. Все радиаторы в системе соединяются с трубопроводами по такой же схеме и устанавливаются последовательно.

При установке теплового контура с естественной циркуляцией трубы прокладываются под уклоном. Последняя батарея обязана располагаться выше котла. Перепад высот между конечным радиатором и теплогенерирующей установкой не должен превышать 3 м.

Выполняется подключение:

циркуляционного насоса;
байпасов;
запорных вентилей;
кранов Маевского.

Насосное оборудование работает от электричества. При его отключении циркуляция теплоносителя возможно только естественным способом. Поэтому трубопроводы лучше прокладывать под уклоном.

Принцип работы парового котла

В первую очередь нужно понять, что называется паровым котлом. Паровой котел – это устройство, генерирующее пар. Существует два вида вырабатываемого пара – насыщенный и перегретый. Температура насыщенного составляет 100 градусов, а давление – 100 кПа. Перегретый пар разогревается вплоть до 500 градусов, а величина давления при этом может превышать 26 МПа. Насыщенный пар используется в агрегатах бытового назначения, а перегретый ввиду своих особенностей применим только на объектах промышленного масштаба.

Сырьем для создания пара является вода, которая перерабатывается в котле, работающем на любом виде топлива. Созданный пар в процессе работы преобразуется в теплоноситель, доставляющий тепловую энергию на участок его применения.

Независимо от особенностей конструкции конкретного устройства, общий принцип работы парового котла всегда остается неизменным:

Первым делом воду проходит этап очистки и направляется в резервуар (обычно находящийся в верхней части устройства) при помощи электрического насоса;
Накопленная в резервуаре вода поступает в трубы, ведущие к расположенному ниже коллектору;
Из коллектора вода направляется вверх, поступая в зону нагрева;
В трубе вода преобразуется в пар, выходящий вверх за счет разницы давлений жидкости и газа;
В верхней части конструкции располагается сепаратор, позволяющий отделить пар от воды и отвести излишки последней в резервуар;
Пар направляется в трубопровод и отправляется к потребителям;
В парогенераторах этап нагрева осуществляется еще раз для достижения паром необходимого состояния.

Чтобы хорошо понять, как работает паровой котел, нужно также рассмотреть особенности его конструкции, о чем речь пойдет дальше.

Почему использование парового отопления в бытовых условиях иногда невозможно?

Несмотря на перечисленные выше достоинства, система парового отопления имеет эксплуатационные недостатки, и они настолько существенны, что из-за этого область ее применения ограничена

Поскольку принцип работы парового отопления существенно отличается от других, то, чтобы избежать ошибок при выборе, рассмотрим его более подробно, а также уделим внимание главным эксплуатационным недостаткам, по причине которых специалисты не рекомендуют отапливаться паром в частных домах

Эксплуатационные недостатки парового отопления в бытовом использовании:

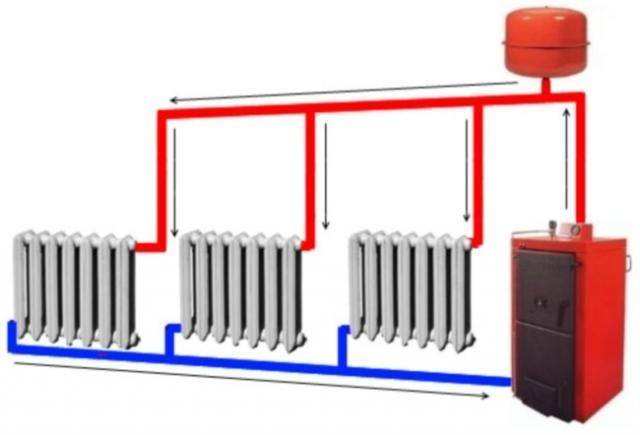

Двухтрубная схема разводки системы отопления.

отсутствует возможность регулировать теплоотдачу отопительных приборов с помощью изменения температуры теплоносителя;
поверхность теплопровода постоянно имеет высокую температуру (от 100 градусов по Цельсию), что вынуждает производить перерывы в подаче пара в батареи, а это в свою очередь приводит к колебанию температурных показателей в помещении.
благодаря своему устройству паровое отопление работает с шумом, особенно это ощущается при повторном запуске системы после перерыва.
паровое отопление не является безопасной системой, поскольку при каких-либо неполадках можно получить сильнейшие ожоги из-за наличия высокой температуры в отопительных приборах, а также, если допустить полное выкипание воды в котле, он может расплавиться. Добавление в перегретый котел воды приведет к резкому образованию большого количества пара и по этой причине может произойти взрыв.
перерывы в подаче пара могут привести к сокращению службы теплопроводов, так как вследствие этого они заполняются воздухом, который усилит коррозию внутренней поверхности труб.

Кроме того, неудобство парового отопления состоит в том, что в процессе использования системы необходима постоянная очистка воды от солей кальция, которые способствуют известковому отложению в трубах и котле. Для обслуживания парового отопления по всем правилам техники безопасности понадобится постоянно приобретать инструмент и такие материалы, как:

колбы и пробирки;
реагенты для определения жесткости воды;
фильтр, в котором будет происходить обработка воды;
активированный уголь;
поваренная соль для регенерации угля.
