Как провести паспортизацию вентиляционных систем

Кто сделает паспорт на вентсистему

Согласно п 8.3.1. свода правил, перед сдачей систем вентиляции в эксплуатацию монтажная организация передает работы, отраженные в акте, а наладочная организация должна провести пуско-наладку систем. На практике часто все эти работы, как и заполнение паспорта вентиляционной системы (пример приведен в статье), делается организацией, осуществлявшей монтаж. Для заказчика это проще и дешевле. Получается, монтажники проверяют сами себя. Правильнее вызывать пусконаладочные организации

Они же должны выписывать паспорта и проверять соответствие собранных систем проекту, обращать внимание заказчика на недостатки смонтированных систем, составлять предписания по их устранению. Лаборатории и специализированные организации приглашаются на приемку вентиляционных систем все чаще

Паспорт на принудительную промышленную систему вентиляции

Работы по пуску и наладке системы принудительной вентиляции производятся в два этапа.

  1. Испытания индивидуального характера и последующая регулировка вентоборудования.
  2. Выдача разрешения на ввод в эксплуатацию здания (паспорта). Его на основании полученных результатов выдаёт комиссия, состоящая из сотрудников санитарно-эпидемиологического и пожарного надзора.

Образцы паспортов оформляют с учётом требований и норм государственного СНиП 3.05.01–85. Исполнители заполняют паспорта и отдают их компании-заказчику вместе с актом проведения работ по пусконаладке системы и аксонометрическими схемами. Паспорт оформляется в двух экземплярах, один из которых остаётся в архиве исполнителя, а второй выдаётся заказчику. Поэтому если один из паспортов потеряется, его можно будет восстановить.

При наличии паспорта у исполнителя он сможет ответить на определённые вопросы по поводу работы вентиляционной системы, даже не покидая пределов своего офиса. Некоторые генеральные подрядчики просят, чтобы им сделали 3 или 4 экземпляра паспорта, что прописывается в заключённом договоре.

Хотя схемы по аксонометрии не являются обязательными в предоставленном пакете документов, обычно компания-наладчик их прилагает.

Паспорт вентсистемы является обязательным документом, который подаётся в санитарно-эпидемиологический надзор.

Паспорт на вентиляционную установку

Все принудительные промышленные вентиляционные системы проверяются один раз в 5 лет в обязательном порядке, а также при смене владельца компании и при утере оригинала. Это одно из главных правил работы всех энергоустановок.

В этом случае проведение работ по пуску и наладке осуществляется на всём оборудовании, которое требует проверки. Такие работы имеют название «наладка и испытание вентсистем на соответствие технологическим и санитарно-гигиеническим нормам и требованиям». Для того чтобы получить паспорт на ВУ, необходимо осуществить более развёрнутые работы, чем при проведении первичных испытаний.

При проведении технического обследования ВУ нужно провести более сложные испытания, чем при первичном вводе в эксплуатацию

Полученные данные отражаются в техническом отчёте (в отличие от техдокументации в вышеуказанном случае). В отчёте необходимо подробно указать сведения об обслуживаемом объекте и записать время проведения испытаний.

В этом документе отражаются такие данные:

  • воздухообмен (в табличном виде);
  • качество воздуха в помещениях здания;
  • степень шума и другие важные показатели работы ВУ.

В службу эксплуатации отправляют один образец заполненного паспорта.

Взаимодействие заказчика и исполнителя


Если обнаружены неполадки в вентиляции, заказчик обязан устранить их

На первом этапе эксперты осматривают магистраль и выявляют конгруэнтность или несоответствие проекту. Составляется акт дефектов, где описываются проблемы, и даются предложения по их устранению.

Основные причины неполадок в вентиляционной магистрали:

  • используются некачественные материалы для изготовления коробов, фасонных элементов и других деталей;
  • строительно-монтажные работы проводились с нарушением технологии;
  • установленное оборудование не соответствует тому, что предусмотрено в проекте;
  • пусковые мероприятия выполняются неквалифицированными рабочими или пробный запуск совсем не проводился;
  • выявлены ошибки проектировщиков;
  • агрегаты в системе не согласованы по техническим условиям и не готовы к работе;
  • встроенные системы неправильно эксплуатируются.

Заказчик делает ремонт и устраняет все неполадки, которые обнаружили проверяющие. После этого эксперты снова делают анализ и проверку работоспособности. По результатам составляется паспорт вентсистемы. Данные проверки отражаются в техническом отчете, где приводится информация о типе анализируемого объекта и времени испытания. В виде таблицы предоставляются сведения о кратности воздухообмена, качестве микроклимата, уровне шума и другие индексы.

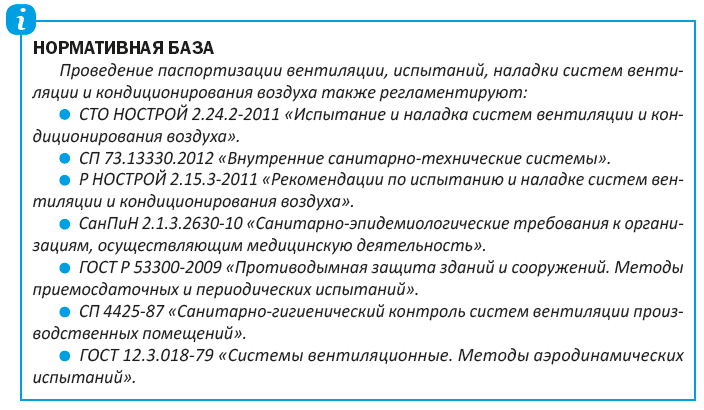

Периодичность испытания определяется нормативными положениями:

  • СТО НОВОСТРОЙ 2.24.2 – 2011 указывает в тексте, что частота наладки кондиционирования и вентиляции устанавливается отделом федеральной исполнительной власти или технологическими требованиями производства и не может быть реже 1 раза в 3 года.
  • ГОСТ Р 53.300 – 2009 регламентирует проведение испытаний противодымной системы не реже 1 раза в 2 года.
  • СП 44.25 – 87 говорит, что активные вентсистемы периодически проверяются санитарными лабораториями. В местах 1 и 2 категории, где есть выделение вредных воздушных компонентов — 1 раз в месяц. Системы закрытого местного приточного и вытяжного вентилирования — 1 раз в год, а схемы естественной и механической вентиляции проверяются 1 раз в 3 года.

Стоимость проведения

В среднем, стоимость проведения всех необходимых операций начинается примерно от 3-5 тысяч рублей и может очень сильно отличаться, в зависимости от конкретной сложности системы и входящего в нее оборудования. Некоторые организации при составлении прайса указывают цену отдельно за квадратный метр, в этом случае расценки начинаются от 60-150 рублей за один квадрат.

Как правило, для проведения процедуры предварительно готовится отдельная смета, которая будет согласовываться с заказчиком. Стоит отметить, что образец самого имеющегося документа и стоимость проведения проверочных работ может меняться, в зависимости от выбранной организации.

Оформление паспорта вентиляционной системы

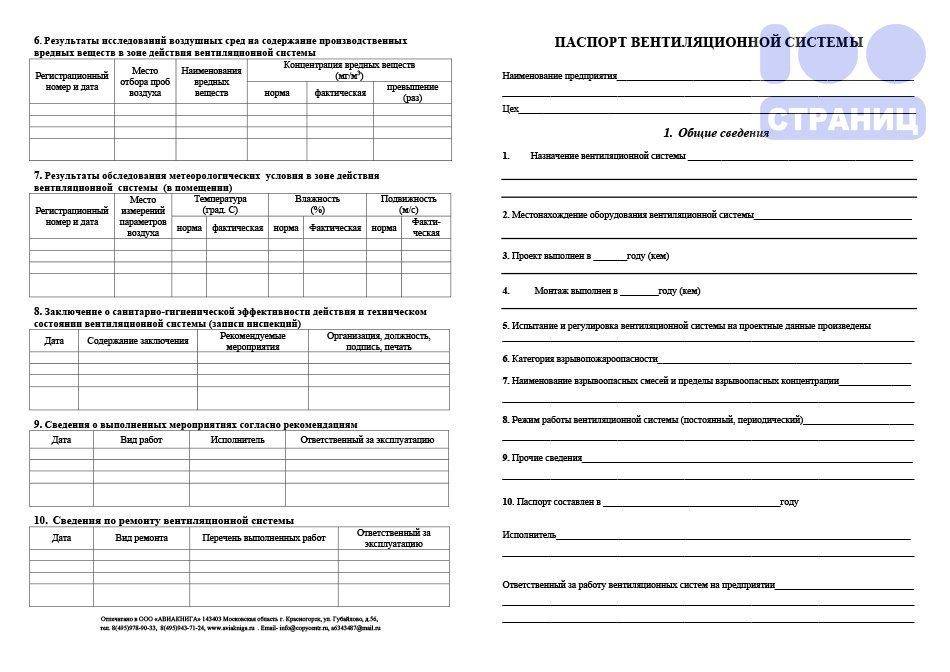

На каждую систему вентиляции или кондиционирования оформляют паспорт в двух экземплярах по определённой форме. Форма утверждена СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». Паспорт заполняют в следующем порядке:

  1. Указывают наименование ведомства или монтажной организации, которая осуществляет паспортизацию.
  2. Указывают полное наименование объекта.
  3. В строке «Зона (цех)» указывают конкретное помещение, где смонтирована система.
  4. Раздел «А» содержит сведения о назначении вентиляционной системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте нахождения оборудования системы (этаж, крыло, ориентация относительно координационных осей здания).

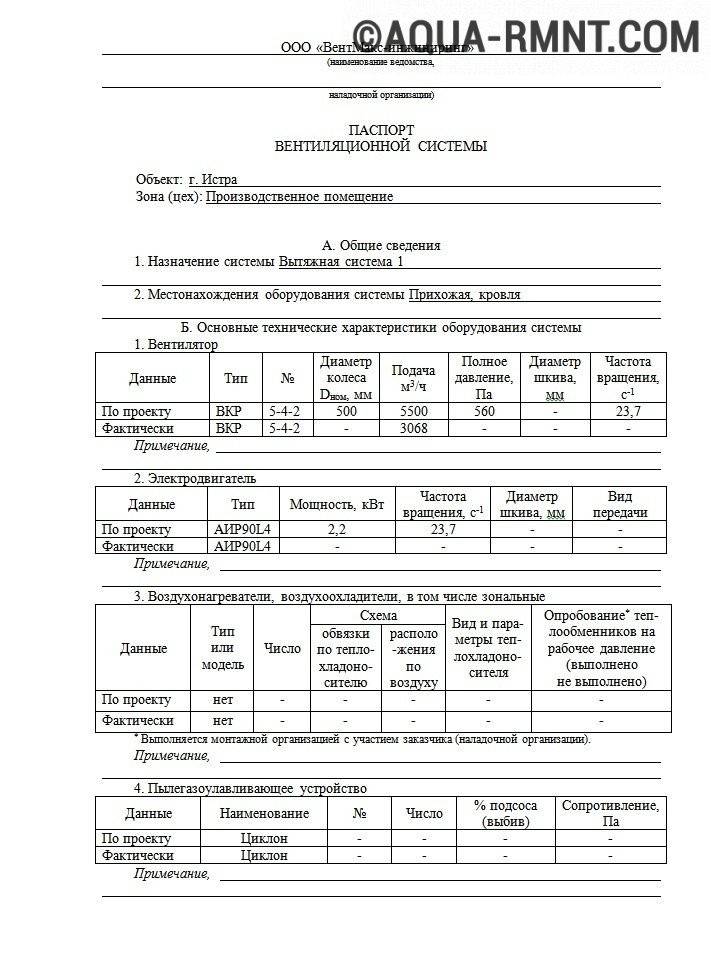

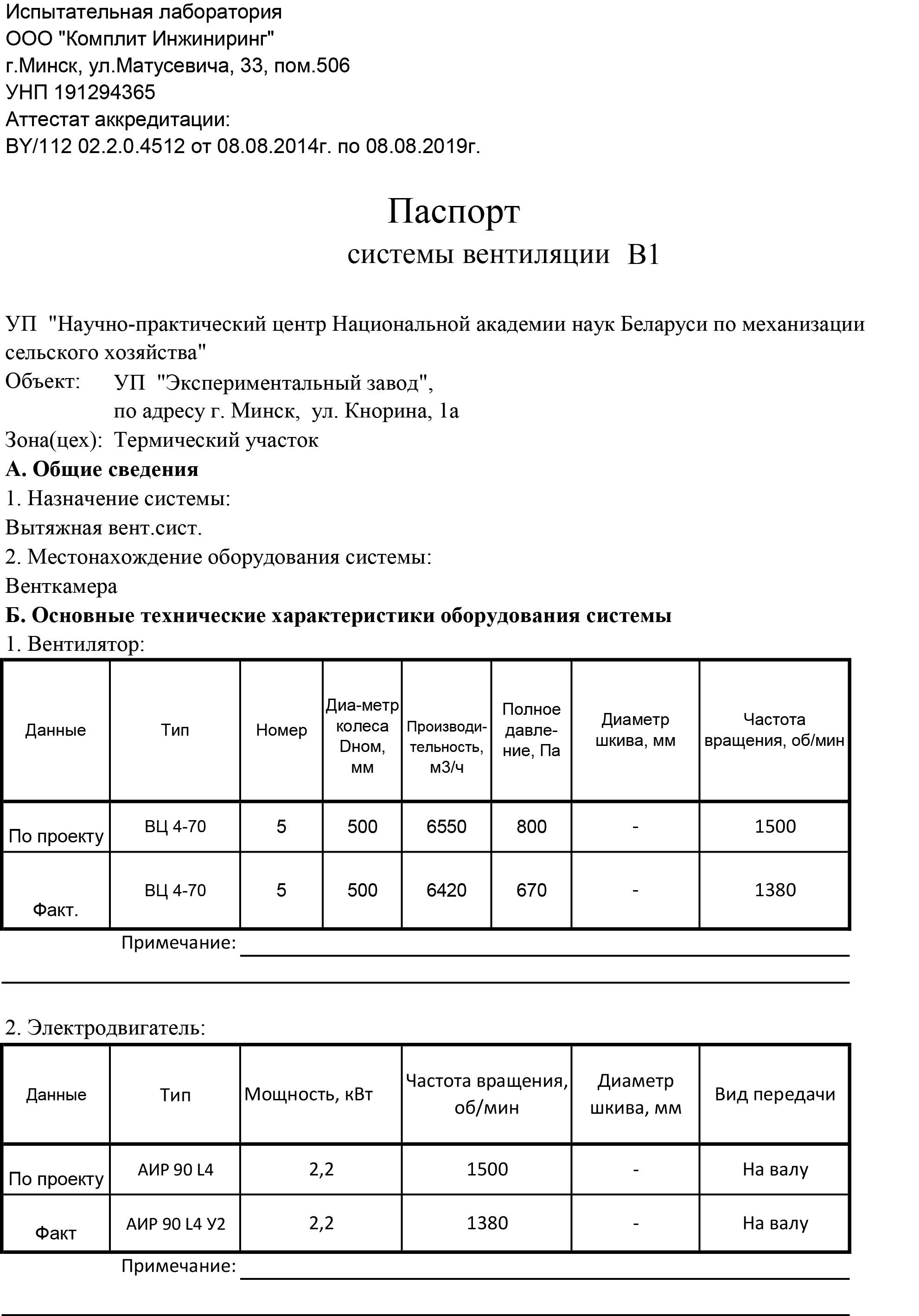

    На первой странице паспорта содержится раздел «А», в котором указываются основные данные о системе: её назначение, тип и расположение

  5. Раздел «Б» содержит числовые значения характеристик, которые были указаны в проектной документации, и фактические характеристики смонтированного оборудования вентсистемы. Фактические данные берут из протоколов испытаний. В паспорте обязательно указывают:
    • параметры вентилятора (его тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
    • параметры электродвигателя (его тип, мощность, частоту вращения, диаметр шкива и передачу);
    • параметры воздухонагревателей и воздухоохладителей (их тип, количество оборудования, схемы обвязки, схему расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
    • параметры пылегазоулавливающего устройства (его наименование, серийный номер, количество устройств, расход воздуха, процент подсоса, сопротивление);
    • характеристики увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя увлажнителя, характеристики увлажнителя).
  6. В разделе «В» указывают расходы воздуха в каждом помещении. В таблице перечисляют все помещения, которые охватывает вентиляционная система, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и невязку, которая представляет собой процент отклонения фактических значений расхода воздуха от проектных.

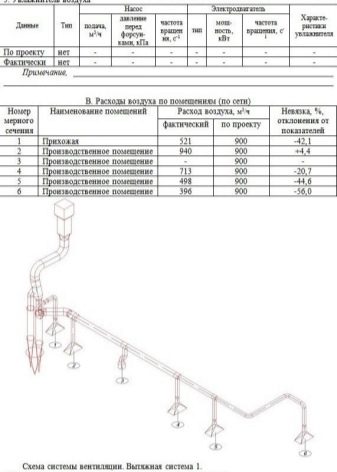

    В разделе «В» паспорта на вентиляцию указываются фактические данные о расходе воздуха в каждом помещении и их отклонение от проектных

  7. Подписывают паспорт вентиляционной системы три стороны: ответственное лицо от исполнителя или пусконаладочной организации, представитель проектировщика и ответственное лицо от организации, которая осуществляла паспортизацию.

В конце каждого раздела существует строка «Примечание», в которую записывают дополнительную информацию, которая может существенно повлиять на дальнейшую эксплуатацию системы.

Помимо основной утверждённой формы паспорта, крупные эксплуатирующие организации и предприятия могут иметь свои формы паспортов на системы и установки, которые содержат много дополнительной информации, требующейся для правильной и эффективной работы и удобства обслуживания конкретного оборудования.

Стоимость паспортизации

  1. Стоимость паспортизации вентиляционной системы или установки зависит от времени её выполнения. Если паспортизация проводится первично организацией, которая эту систему или установку монтирует, то стоимость будет сравнительно небольшой, т. к. часть необходимых работ будет выполнено параллельно с пусконаладкой оборудования.
  2. В случае если работы производит организация, которая систему не монтировала, или система длительное время эксплуатировалась на момент паспортизации, то стоимость будет немного больше.
  3. Стоимость паспортизации зависит от объёма работ, поскольку системы вентиляции бывают маленькие и большие, с однотипным оборудованием и не однотипным, сложными и не очень.

В среднем стоимость оформления паспорта вентиляционной системы или установки варьируется от 5 до 20 тысяч рублей. При строительстве или реконструкции нового объекта работы по паспортизации включаются в смету на монтаж и пусконаладку вентиляционной системы.

Оформление паспорта не занимает много времени, основная работа — это замеры и испытания. Паспортизацию лучше всего проводить совместно с пусконаладочными работами, поскольку во время наладки замеряют все контролируемые параметры и сравнивают их с требуемыми и нормативными значениями. Для монтажной организации паспортизация не представляет собой никаких сложностей и является завершающим этапом монтажа.

Оформление паспорта вентиляционной системы

На каждую систему вентиляции или кондиционирования оформляют паспорт в двух экземплярах по определённой форме. Форма утверждена СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». Паспорт заполняют в следующем порядке:

  1. Указывают наименование ведомства или монтажной организации, которая осуществляет паспортизацию.
  2. Указывают полное наименование объекта.
  3. В строке «Зона (цех)» указывают конкретное помещение, где смонтирована система.
  4. Раздел «А» содержит сведения о назначении вентиляционной системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте нахождения оборудования системы (этаж, крыло, ориентация относительно координационных осей здания).

    На первой странице паспорта содержится раздел «А», в котором указываются основные данные о системе: её назначение, тип и расположение

  5. Раздел «Б» содержит числовые значения характеристик, которые были указаны в проектной документации, и фактические характеристики смонтированного оборудования вентсистемы. Фактические данные берут из протоколов испытаний. В паспорте обязательно указывают:
    • параметры вентилятора (его тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
    • параметры электродвигателя (его тип, мощность, частоту вращения, диаметр шкива и передачу);
    • параметры воздухонагревателей и воздухоохладителей (их тип, количество оборудования, схемы обвязки, схему расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
    • параметры пылегазоулавливающего устройства (его наименование, серийный номер, количество устройств, расход воздуха, процент подсоса, сопротивление);
    • характеристики увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя увлажнителя, характеристики увлажнителя).
  6. В разделе «В» указывают расходы воздуха в каждом помещении. В таблице перечисляют все помещения, которые охватывает вентиляционная система, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и невязку, которая представляет собой процент отклонения фактических значений расхода воздуха от проектных.

    В разделе «В» паспорта на вентиляцию указываются фактические данные о расходе воздуха в каждом помещении и их отклонение от проектных

  7. Подписывают паспорт вентиляционной системы три стороны: ответственное лицо от исполнителя или пусконаладочной организации, представитель проектировщика и ответственное лицо от организации, которая осуществляла паспортизацию.

В конце каждого раздела существует строка «Примечание», в которую записывают дополнительную информацию, которая может существенно повлиять на дальнейшую эксплуатацию системы.

Помимо основной утверждённой формы паспорта, крупные эксплуатирующие организации и предприятия могут иметь свои формы паспортов на системы и установки, которые содержат много дополнительной информации, требующейся для правильной и эффективной работы и удобства обслуживания конкретного оборудования.

Стоимость паспортизации

  1. Стоимость паспортизации вентиляционной системы или установки зависит от времени её выполнения. Если паспортизация проводится первично организацией, которая эту систему или установку монтирует, то стоимость будет сравнительно небольшой, т. к. часть необходимых работ будет выполнено параллельно с пусконаладкой оборудования.
  2. В случае если работы производит организация, которая систему не монтировала, или система длительное время эксплуатировалась на момент паспортизации, то стоимость будет немного больше.
  3. Стоимость паспортизации зависит от объёма работ, поскольку системы вентиляции бывают маленькие и большие, с однотипным оборудованием и не однотипным, сложными и не очень.

В среднем стоимость оформления паспорта вентиляционной системы или установки варьируется от 5 до 20 тысяч рублей. При строительстве или реконструкции нового объекта работы по паспортизации включаются в смету на монтаж и пусконаладку вентиляционной системы.

Оформление паспорта не занимает много времени, основная работа — это замеры и испытания. Паспортизацию лучше всего проводить совместно с пусконаладочными работами, поскольку во время наладки замеряют все контролируемые параметры и сравнивают их с требуемыми и нормативными значениями. Для монтажной организации паспортизация не представляет собой никаких сложностей и является завершающим этапом монтажа.

Особенности ведения документа

Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства

Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит

Существует три разновидности паспортов вентиляции, признаваемые официально.

Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

  • полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
  • отсутствие примечаний;
  • изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
  • упоминание о проведении испытаний без указания конкретной даты их.

Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.

Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.

Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения

Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность

Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.

Для вентиляторов указывают:

  • номера, присвоенные на заводах;
  • полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
  • настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
  • прочее установленное оборудование;
  • сведения о ремонтах (если они имели место).

Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.

Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.

В результате испытаний к паспортам добавляются также протоколы, отражающие:

  • итоги аэродинамической проверки вентилятора;
  • герметичность трубопроводных каналов;
  • уровень шума;
  • интенсивность вибрации;
  • избыточное давление.

Общие требования к вентиляционной системе

Процесс обследования может строиться только так, чтобы были раскрыты все сведения, которые указаны в СНиП 3.05.01–85. Прежде всего требуется проверять, нет ли малейших отступлений от проекта. Объяснения в духе «не было инструмента и потому пришлось развернуть канал чуть в сторону» профессиональных оценщиков точно не заинтересуют. Все воздуховоды, прокачивающие очень влажный воздух, не должны иметь нижних продольных швов. Сегменты, которые могут покрываться росой, обязательно монтируются с наклоном к дренирующей магистрали.

Нормальный уклон составляет от 10 до 15 мм на 1 пог. м. по длине. Фланцевая стыковка подразумевает выведение прокладки наружу. Внутрь ее направлять нельзя. Что касается материала прокладок, он должен подбираться для специфических температурных параметров. Так, если воздух нагрет не более чем до 70 градусов, можно применять поролон и жгут из полимерной мастики.

Но применять эти вещества при более серьезном нагреве нельзя. Требуется использовать элементы на основе асбеста — шнур либо картон. Иногда по воздуховодам движется воздух, наполненный кислотными парами. Тогда придется применять стойкие разновидности пластмассы. Перечень материалов, обеспечивающих герметичность соединений без фланцев, заметно отличается.

При относительно низких (не более 40 градусов) температурах воздуха нужна герметичная лента. До 60 градусов круглые трубы надо прикрывать манжетами термической усадки. Если воздух становится горячее (до 70 градусов), нужно применять мастику специальных образцов. Что касается фланцевого стыка, болты надо затягивать основательно. Гайки требуется размещать только с одной стороны.

Вертикально поставленный фланец полагается закручивать гайками по своему усмотрению. Если же изделие монтируется горизонтально, требуется размещать крепежи снизу. Соединения без использования фланцев: если наибольшая грань трубопровода ограничена 40 см, то шаг надо делать до 4 м, а при большей грани он сокращается до 3 м. Фланцевое соединение трубопроводов подразумевает, что при величине элементов до 200 см надо закреплять их через каждые 6 м, но только не к самим фланцам.

Чтобы соединить воздуховод с вентилятором, надо применять только такую вставку, которая способна заблокировать распространение вибрации. Чаще всего в роли ее применяют конструкции из стеклянной ткани. Подобные детали монтируют непосредственно перед тестированием характеристик созданной системы. Уплотнять раструб можно только жгутами из пеньки, которые пропитываются асбестоцементной смесью с включением клея из казеина

Важно: иногда после такой обработки все же остаются пустоты — убрать их помогает мастика на основе асбестоцемента

Запрещается оставлять промежуток от втягивающего патрубка радиального вентилятора до рабочего колеса того же вентилятора больше чем на 1%. Также недопустимо отклонение вала от строгой горизонтали. Исключение (вертикальная ориентировка) характерно только для вентиляторов, ставящихся на крышах. Электрические двигатели и крыльчатки ориентируются соосно, а если вентиляторы передают усилие через ременную передачу, то оси шкивов должны ставиться параллельно. Поворот и переключение всех вентиляционных клапанов должны происходить максимально легко, даже если не применяется какой-либо инструмент.

Паспортизация по существующей нормативной документации (СНиП)

Паспорт вентсистемы по СНиП необходим при сдаче в эксплуатацию построенного здания. Затем паспортизация данных осуществляется регулярно (1 раз в 5 лет), поэтому в существующем документе предусмотрено несколько аналогичных таблиц, которые заполняются ответственным лицом по мере проведения очередных проверок. В них заносится вся информация о сделанных ремонтах и усовершенствовании вентоборудования. Паспорт вентсистемы — это документ с определённым количеством страниц, который прошит в переплётной мастерской или скреплён пружиной.

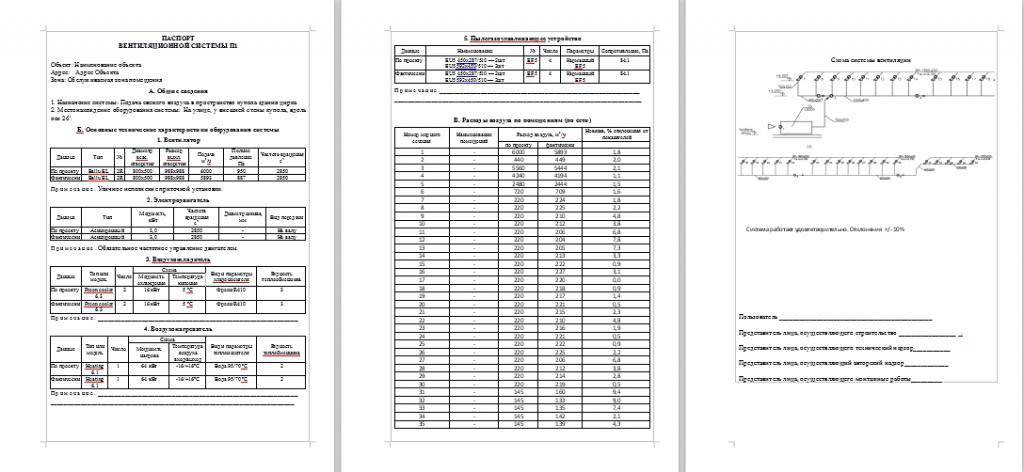

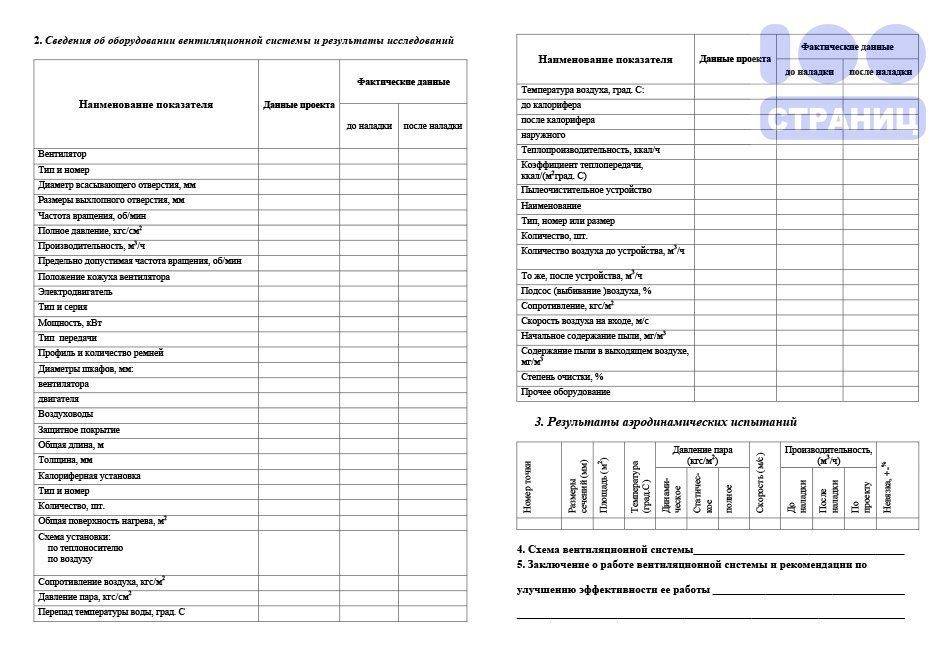

Образец паспорта состоит примерно из восьми страниц (не включая разделов о ремонте и замене деталей). К паспорту прилагается образец протокола (акта) и иногда рекомендации по эксплуатации вентсистемы в сокращённой форме.

При необходимости также прилагаются:

  1. Протоколы тестирования аэродинамики вентилятора.
  2. Протоколы степени герметичности сети.
  3. Протоколы степени производства шума системой и вибрации.
  4. Протоколы степени избыточного давления и т. д.

Очень часто результаты проведённых работ компания-установщик архивирует в электронном виде, в этом случае в паспорте делается отметка о наличии предусмотренных протоколов и возможности их последующей выдачи в случае необходимости.

Примерная стоимость паспортизации

Калькуляция стоимости паспорта происходит при составлении сметы, которая затем обговаривается с заказчиком. Вторичная паспортизация, которая осуществляется в рамках текущего производственного процесса по контролю за работой СВ, проводится уже со скидкой. Но если заказчик при необходимости повторной паспортизации составляет договор с другой организацией, то работы производятся по полной стоимости.

Цена паспорта в первую очередь зависит от масштабов объекта, общей площади разветвлённости вентиляционной сети, а также от количества оборудования.

Расходы на дорогу и командировочные средства подсчитываются в отдельном документе и затем приплюсовываются к смете. Если объёмы работ по проведению пусконаладочных работ и выдаче паспорта очень большие, то некоторые организации заключают договор на поэтапную оплату услуг.

Стоимость паспортизации СВ колеблется примерно в районе 3000–4000 рублей и зависит от сложности промышленной системы. Некоторые компании предпочитают оценивать свои услуги по площади вентилируемого здания. В этом случае стоимость будет колебаться от 50 до 100 рублей за один квадратный метр.

Кто ведёт паспорт системы вентиляции на предприятии

Паспорт на СВ (систему вентиляции) ведёт уполномоченное лицо, которое несёт полную ответственность за работу оборудования. Это может быть механик, инженер, энергетик или любая компания-подрядчик, если организация не работает в сфере промышленности.

В паспорте вентустановки надо регулярно проставлять отметки обо всех проведённых ремонтных работах, а также о любых изменениях, которые происходили в схеме системы, а также прикреплять имеющиеся акты испытаний, которые были проведены за это время.

Первая страница паспорта на вентиляцию содержит общие сведения о назначении системы, месте её установки и используемом оборудовании

С течением времени набирается много протоколов, поэтому оставляется только самый первый и пять последних в хронологическом порядке.

В этой статье мы постарались как можно подробнее рассказать о том, что такое паспортизация вентиляционных систем, для чего она необходима промышленным предприятиям и организациям, а также кто её может и имеет право проводить. Кроме этого, мы рассмотрели порядок ведения паспорта на систему вентиляции и расчёт стоимости услуг по паспортизации вентиляционных установок.

ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?

Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.
