Печь барбекю своими руками: делаем печь из кирпича, чертежи

Подробная порядовка барбекю

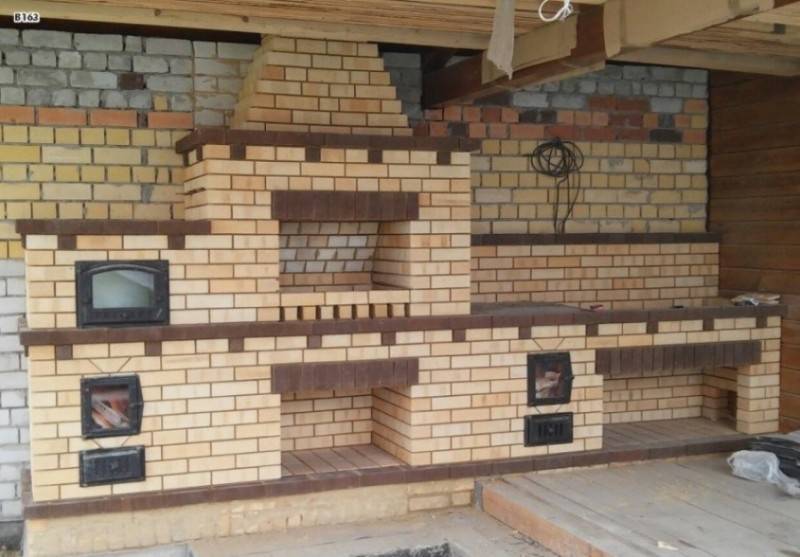

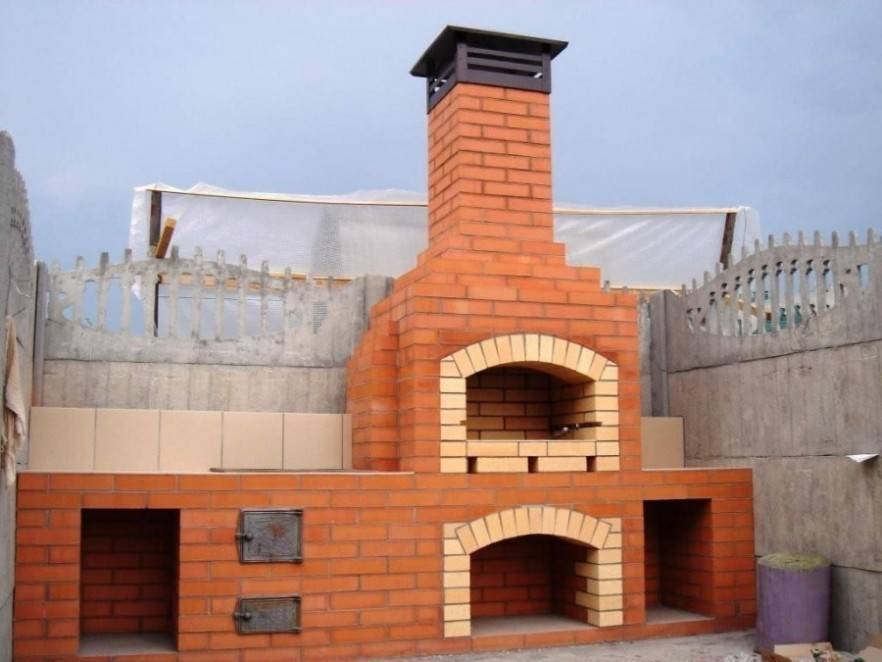

Фото и видео барбекю со столиками

» От Романа «

• Используемый материал для строительства Барбекю :

  • Темный кирпич ( 300 шт. + 300 шт. угловых ) + 20% на брак
  • Светлый кирпич ( 150 шт. ) + 20% на брак
  • Забутовочный кирпич ( 200 шт. )
  • Огнеупорный кирпич ШБ-5 (170 шт. )
  • Глиняная смесь – Мертель (100 кг.)
  • 15 мешков песка
  • 3 мешка цемента (

  250 кг. )

• Ткань огнеупорная
• Стальной уголок 75х75х5х1000 мм. – 1 шт.
• Стальной уголок 75х75х5х1100 мм. – 6 шт.

Фото 1

Выравниваем под «ноль». Определяем габариты мангала, для удобства размеры в целых кирпичах. Казан – 3,5 кирпича(90 см) * 2,5 кирпича(65 см). Мангал 3,5* 3,5 кирпича. 1 кирпич = 26 см.

Проложена гидроизоляция в 2 слоя рубероида

Ряд 4

Кладется непосредственно на фундамент, оборудованный гидроизоляцией. В этом ряду формируются две боковые ниши и центральная ниша.

Кладется аналогично предыдущему с учетом перевязки швов.

Кладется аналогично предыдущему с учетом перевязки швов.

Передние кирпичи боковых ниш подрезаются сверху наискосок под углом ≈20-21º.

Ряд 10

Делаются арочные перекрытия над нишами. Перекрытия выполняются клиновым кирпичом. Кирпичи над арками подрезаются снизу по форме арок

Кирпичи, прилегающие к левой и правой аркам, подрезаются по форме этих арок.

Кладется аналогично предыдущему с учетом перевязки швов.

Для выполнения перекрытия над всеми нишами укладываются пять уголков 63х63х1150 мм

По периметру 2 ряда нависают, на 2.5 см. По уложенным уголкам выполняется перекрытие ниши барбекю.

Кладка с перевязкой

Ряд 16

В том месте, где будет находиться топливник барбекю, используется шамотный кирпич.Выкладывается основание самого барбекю.

Ряд 17

Боковые стенки делаются из обычного кирпича, все остальное из шамотного кирпича. В вертикальные швы между обычным и шамотным кирпичами закладывается базальтовый картон. Это относится также ко всем последующим рядам и служит для свободного расширения шамотного ядра при его нагреве.

Формируется топливник барбекю.

. Задняя стенка топливника сдвигается назад для формирования полочки

Ряд 20

На боковых стенках топливника делаются вырезы в кирпичах шириной 15 мм и глубиной 15 мм. Сюда будет вставляться металлическая рамка, на которой можно будет расположить шампура для приготовления шашлыка.

Ряд 21

В этом ряду также делаются вырезы в боковых кирпичах топливника, чтобы можно было менять высоту установки рамки для шампуров.

Передние кирпичи боковых ниш подрезаются сверху наискосок под углом ≈20-21º.

Ряд 25

Делаем арочное перекрытие. Перекрытие выполняется из клинового кирпича. Боковые кирпичи, прилегающие к арке, подрезаются по форме арки. Шаблон арки. Кладка арки

Ряд 26

Кладем заднюю стенку топливника и переднюю из срезаного кирпича. Боковые кирпичи, прилегающие к арке, подрезаются по форме арки. Зазор 1-2 см до уголка на топливнике

В этом и последующих рядах подрезка кирпичей снизу

Ряд 28

Продолжаем выпускать вовнутрь топливника кирпичи и подрезать снизу наискосок под углом. Ряд выпускается во все стороны на 25 мм

Арматурка для казана

Продолжается зауживание топливника с подрезкой кирпича снизу.

Размер дымохода уменьшается до размера целого кирпича.

Делается основание насадной трубы.

Второй ряд основания насадной трубы.

Комментарии:

Здравствуйте Роман , я ваше видео с Ютуба ” Проект барбекю”, разместил в своей группе ” Все для сада и огорода” в Одноклассниках. Присоединяйтесь к нашей группе делитесь своими советами,опытом,видео и т.д.

Обычной болгаркой с алмазным диском

Роман добрый день! Подскажите если не подрезать кирпич снизу в топливнике повлияет ли это на работу печи?

Изнутри кирпичи лучше подрезать, или поднять повыше трубу, для хорошей тяги

Роман добрый вечер. У меня на даче лежит белый силикатный кирпич, которому я не могу найти применение, задумался о постройке Вашего барбекю, но вот пугают что он боится высоких температур и влаги. Как вы считаете – можно ли использовать его в строительстве печи с учетом огнеупорного или все-таки не стоит? Заранее спасибо!

Докупить 80 шт огнеупорного и сделать хороший мангал

Роман спасибо за ответ. Как я понял можно и не стоит волноваться? И еще вопрос почему 80, по проекту ведь 170? Спасибо.

Можно огнеупорный кирпич на ребро поставить, он все равно независим от лицевого

Роман, здравствуйте. А нет проекта, точно такого же, только с плитой для казан. То есть чтобы и мангал и казан вместе?

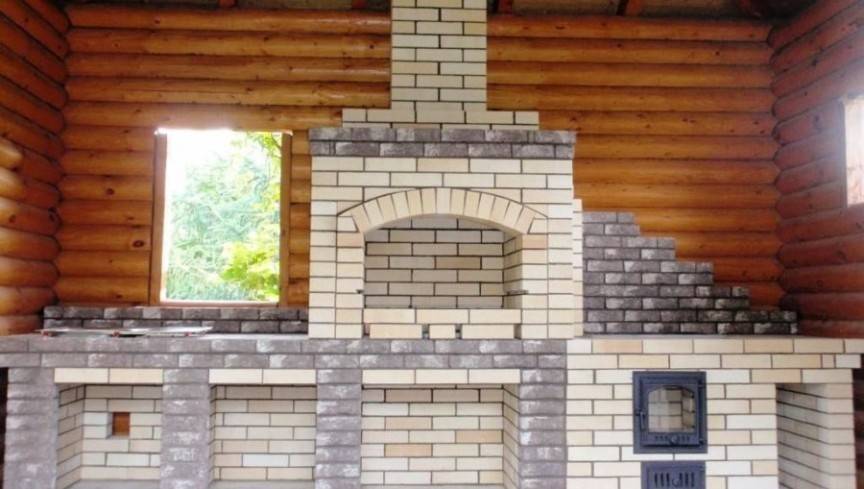

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Подбираем место для печки с мангалом из кирпича

Решившись на уличный мангал, нужно учесть много деталей. Одной из них является правильный выбор места.

Один из важных моментов – направление дыма. Если он будет постоянно попадать на соседний участок, то там это точно придется не по душе. Для проверки нужно развести костер и проследить направление дыма.

Чтобы кирпичная печь была безопасна, нужно строить ее учитывая:

• удаленность от деревьев, других насаждений;
• удаленность от строений – дым до них доходить не должен;
• удаленность других легковоспламеняющихся объектов;
• защита от ветра, дождя – можно предусмотреть навес;
• искусственное освещение или возможность его подведения, чтобы не пришлось готовить в темноте.

Можно подумать об обустройстве кирпичной печи у беседки или строительстве такого сооружения в будущем. В теплую погоду можно собираться в ней – хозяину не нужно далеко отходить от готовящейся еды, а на свежем воздухе аппетит только разгуляется.

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить.
Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент.
Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки.
Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи.
Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить.
Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления.
Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть.
Важно продумать конструкцию каминной решетки, если она предусмотрена.
Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение.

Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык.
Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте.

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю.
Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками.
Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

• Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
• Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

• Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
• Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
• Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
• Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
• Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
• Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
• Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

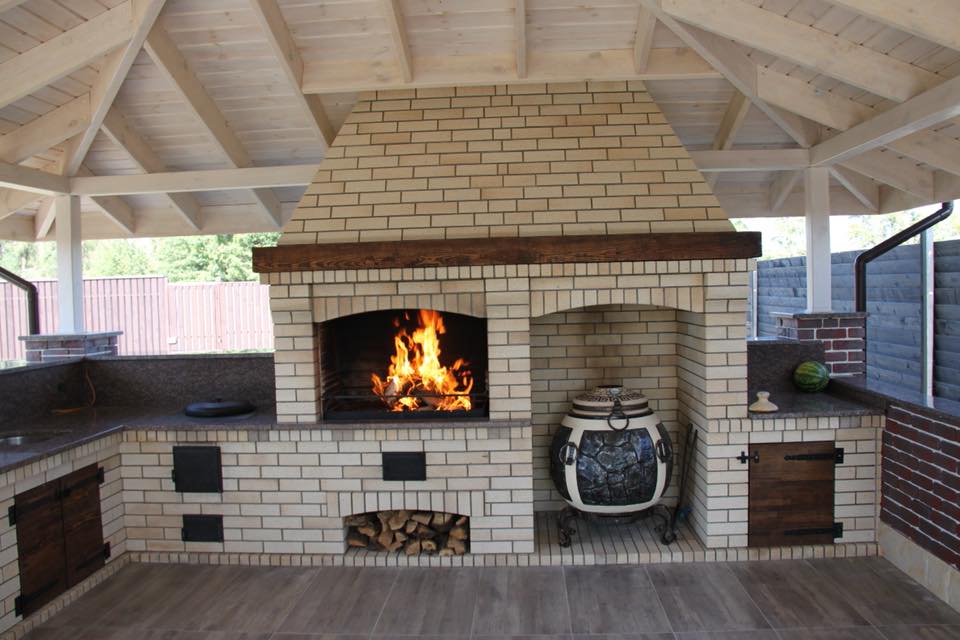

Казан-мангал

Для многих конструкция казан-мангал — это непонятная и бесполезная вещь, поскольку можно воспользоваться переносным мангалом и покупным казаном. Но все же, опытные дачники-гурманы настаивают на том, что это нужная вещь на загородном участке. Шашлычно-варочный комплекс – это находка для больших компаний, которые любят устраивать пикники на свежем воздухе.

Такое сооружение даст возможность одновременно приготовить мясные блюда, рыбу или овощи на мангале, а плов, картофель и другие гарниры подойдут для казана.

Чаще всего казаны делают из метала, отличие — это технология изготовления.

Далее рассмотрим какими могут быть такие приспособления и как соорудить такое сооружение у себя на даче.

Сделайте место для казана

Многие не представляют, как совместить несовместимые, на первый взгляд, вещи. Ведь мангал и казан это казалось бы два разных устройства.

Обустроить такую конструкцию можно следующим образом. Если мангал уже построен, то для казана нужно достроить дополнительную кирпичную секцию. Такие же действия можно совершить если сооружение сделано из метала.

Преимущества и недостатки

Несомненным достоинством является то, что кирпичные мангалы практически вечны. Построив подобную печь, вы будете пользоваться ей сколько угодно долго. Кроме того, возможность похвастаться кирпичной печью-мангалом перед своими гостями, тоже будет отнюдь не лишней. Решить проблему с внезапным дождем можно пристроив навес.

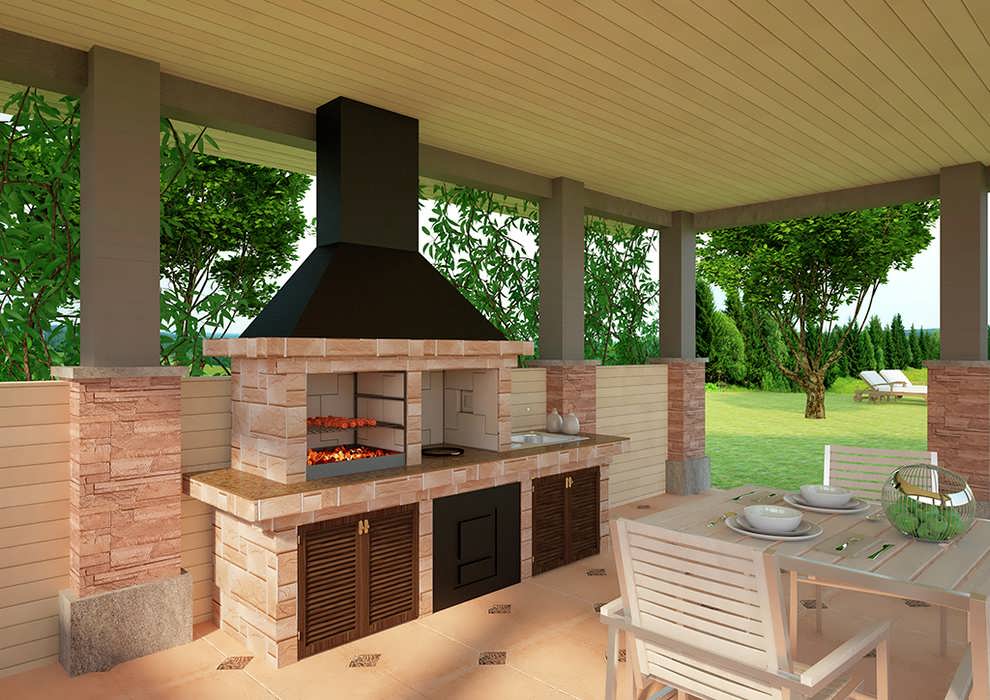

Крыша идеально дополнит печь мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам относится то, что стоимость у таких мангалов намного больше, чем у переносных металлических, а при неправильной постройке, они могут оказаться вовсе бесполезны.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Кладка барбекю

Важный этап сооружения печей или каминов барбекю состоит в гидроизоляционном покрытии конструкции. Поэтому для устранения риска появления сырости в конструкции фундамент защищается слоем рубероида.

После этого можно приступать к обустройству цоколя из облицовочного кирпича. При потребности сводов у очага подпорку сооружают до начала кладки. В таком случае сооружение арки будет значительно облегчено.

В процессе работы используется песчано-глиняная смесь с добавлением цемента. Желательно использовать керамический кирпич М200. Печной также допустим, но его стоимость высока.

Под жаровню необходимо уложить лист из стали – там будет обустроен поддон. Поэтому после завершения кладки 5 или 6 ряда необходимо установить выступ для опоры под стальное полотно. Кирпич укладывается поперек, а после обустройства основания жаровни начинается сооружение самой печи. Применяется огнеупорный кирпич.

На последнем этапе необходимо установить колпак трубы для вытяжки. Желательно прикрыть его кирпичом отделочного типа. Не забудьте оборудовать изгиб на задней поверхности конструкции печи и задвижку, как это видно на фото барбекю из кирпича. Это необходимо для усиления тяги. Кладка ведется по ребру или плашмя.

Чтобы повысить функциональность барбекю из кирпича и его удобство, целесообразно рассмотреть вопрос монтажа подсветки под крышей. Наличие столешницы или мойки облегчит процесс приготовления блюд. Облицовка и внешнее декоративное украшение производится по желанию владельца дома.

Самостоятельное сооружение барбекю на дачном участке – занятие увлекательное, но не простое. Желательно изучить технологию кладки и проводить работы под руководством опытного печника. Так вы сможете минимизировать свои ошибки.

Фундамент

Работа по обустройству зоны барбекю начинается с заливки фундамента независимо от размеров конструкции. От качества основания в немалой степени зависит срок службы сооружения.

Для фундамента необходимо выкопать котлован, глубина которого составляет 25 см. Размер основания отмеряют на 50 см больше, чем размер печи.

Дно утрамбовывают, засыпают щебенкой. Затем льют небольшой слой бетона, крепят арматуру для прочности.

Металлические стержни забивают вертикально и укладывают горизонтально, скрепляя в местах пересечения для придания дополнительной прочности.

После этого котлован заполняют бетоном полностью и выдерживают в течение 3 суток, накрыв металлическим листом. Под края листа подкладывают кирпичи, чтобы поверхности не соприкасались.

Для защиты от влаги на фундамент надо уложить лист рубероида.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Строительство мангала с духовкой

После получения плана строительства, либо выполнив его собственноручно, надо переходить к постройке кирпичного мангала с печкой. Постройку следует осуществлять с должной внимательностью и аккуратностью. Так как неправильное и некачественное возведение может испортить все строение, и будет стоить зря потраченных времени и денег.

При кладке кирпича помощь может сослужить деревянная рама, которую требуется установить в начале, для получения равномерных стен мангала. В растворе для кладки желательно использовать глину. Вместо глины можно использовать специальные сухие смеси. Металлический уголок использовать для перекрытия печных проемов. Если вы решили использовать для строительства старый кирпич, то не забудьте о предварительной очистке от засохшего старого цемента.

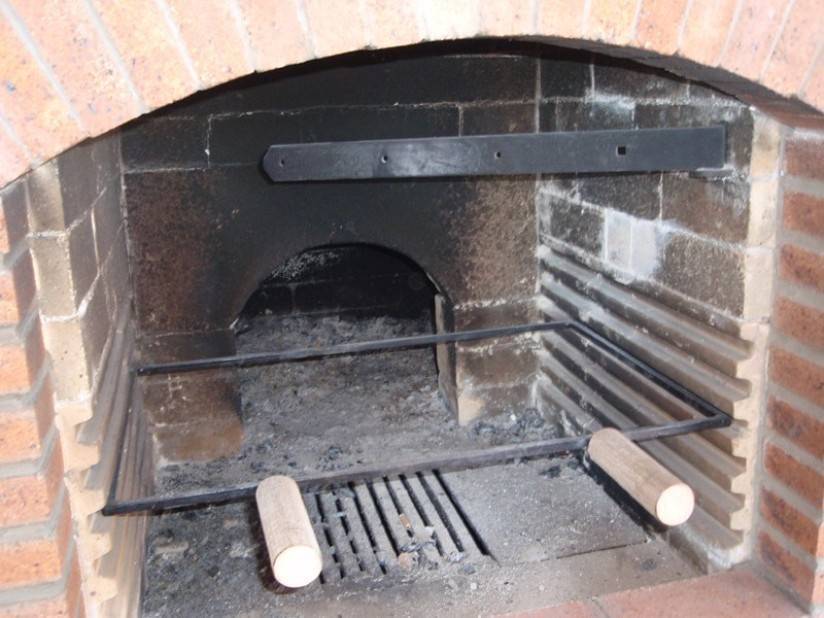

Очаг выкладывать из шамотного кирпича, из-за его огнеупорности. Стены и облицовка могут быть выполнены из обычного керамического кирпича. Раствор для мангала-печи делается из цемента, песка и глины. Для топки, изготавливаемой из шамотного кирпича, используется раствор без добавления цемента в пропорции: три части песка на одну часть глины. Кирпичи перед кладкой желательно вымачивать в воде. Это обеспечит более прочное сцепление.

Перед началом строительства тщательно рассчитать расположение кирпичной кладки и убедиться в достаточном количестве свободного места вокруг нее.

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

• приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
• шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
• трамбовка;
• гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
• при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;

2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);

3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;

4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;

5. устройство гидроизоляции в два-три слоя рубероида;

6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;

7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

Ниже показаны варианты укладки слоев фундамента под печь.

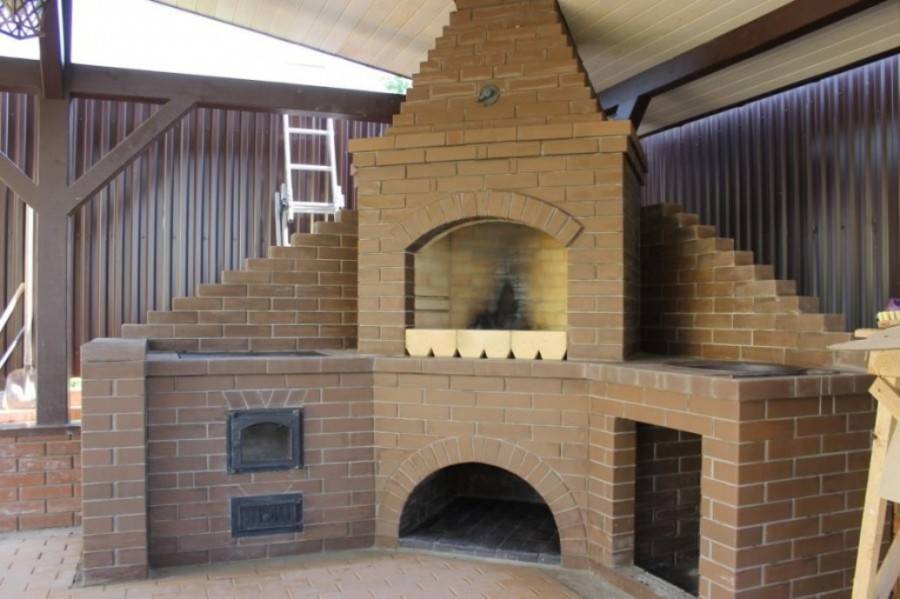

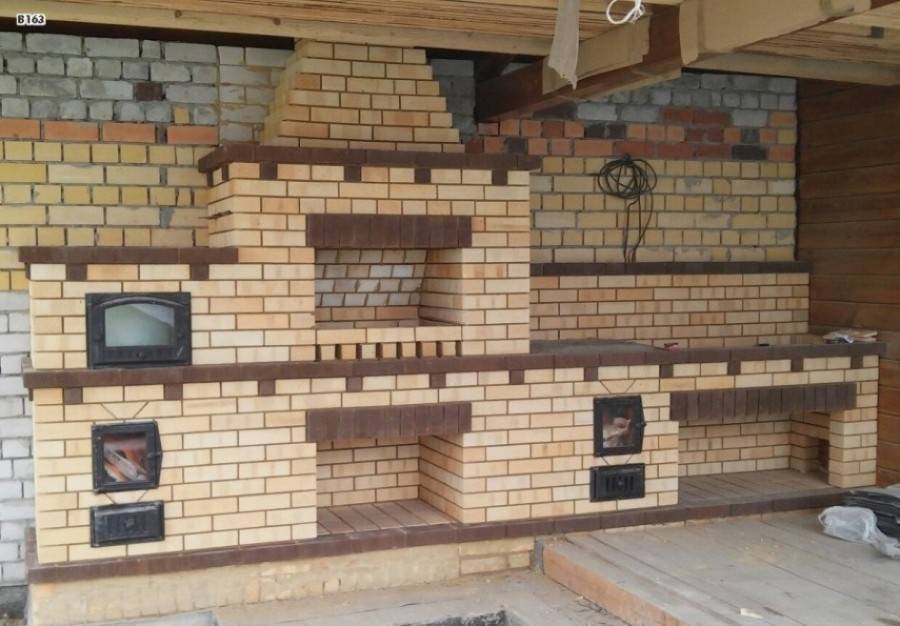

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.
