Барбекю из кирпича своими руками пошаговая инструкция для домашнего умельца ( фото + видео)

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Как сделать круглый мангал из кирпичей на даче своими руками

Построить дачный круглый мангал из кирпича своими руками несложно, главное – правильно подобрать материалы и следовать инструкции пошагово.

Дизайн готового кирпичного изделия можно менять, дополнять деталями по своему усмотрению

Выбор места

Нужна открытая ровная площадка. Рядом с огнем не должно быть построек, деревьев, кустарников, деревянных сооружений. Хорошо, если мангал будет видно из окон дома, за ним нужно постоянно следить. Расстояние от жилых построек до жаровни должно составлять не менее 5 м.

Площадку под круглую постройку идеально выравнивают, почву трамбуют или бетонируют

Необходимые инструменты и расходные материалы

В процессе изготовления дачной жаровни из кирпича своими руками понадобятся:

  • лопаты штыковая, совковая;
  • рулетка, уровень;
  • болгарка, диски по металлу и камню;
  • ведро для раствора;
  • мастерок, кирка;
  • металлическая (армирующая) сетка;
  • щебень, песок, отсев, цемент;
  • деревянная тонкая доска шириной 10-15 см;
  • огнеупорная смесь для кладки печей;
  • кирпичи.

Все инструменты и материалы подготавливают заблаговременно, они должны находиться под рукой.

Подготовка фундамента

Для начала выкапывают яму глубиной примерно 0,5 м. В диаметре она должна быть немногим больше размеров будущего круглого мангала из кирпича.

Дно ямы засыпают слоем песка. Его немного увлажняют, выравнивают, трамбуют. Песок засыпают 30-сантиметровым слоем щебня, насыпь выравнивают.

По окружности ямы делают опалубку из дерева или металла высотой 10 см. Конструкция не даст цементной смеси растечься.

Опалубку необходимо закрепить колышками, чтобы она не съезжала

Затем готовят цементную смесь: берут по три части песка и щебня и часть цемента. К сухим составляющим добавляют воду до получения густого, пластичного раствора.

Дно опалубки армируют сеткой, заливают раствором, выравнивают. Конструкцию накрывают полиэтиленовой пленкой, оставляют на неделю для затвердевания цемента.

Мангал

Как только раствор станет достаточно прочным, опалубку снимают. Фундамент покрывают гидроизоляционной пленкой, можно использовать рубероид.

Кладку из кирпича осуществляют поэтапно: несколько рядов утром и столько же вечером. Это даст возможность раствору затвердеть.

Первый ряд кладут всплошную для прочности. Затем кирпич можно ставить ребром или в шахматном порядке.

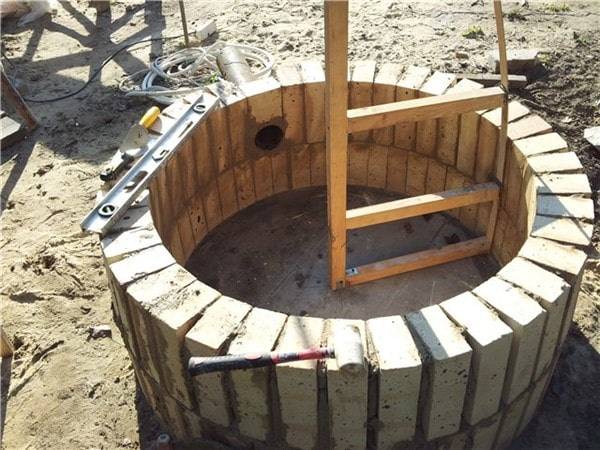

Чтобы окружность была идеально ровной, используют специальную рамку

Как только цемент затвердеет, поверх мангала кладут жаропрочную металлическую решетку подходящего диаметра.

Жаровню можно закрепить и внутри кирпичного колодца в процессе кладки

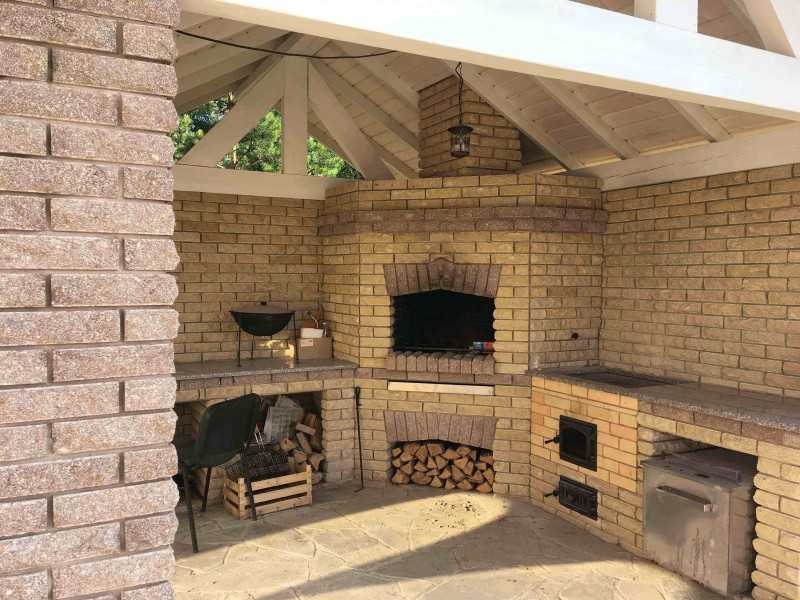

Идеальное место на участке для возведения угловой барбекю из кирпича

Лучше всего дополнить летнюю кухню или беседку угловой барбекю печью — так место приготовления пищи будет защищено от порывов ветра и неожиданных осадков. Но сооружать дополнительное строение не обязательно — можно обустроить площадку для установки барбекю под открытым небом. Её минимальный размер — 2*3 м.

На каждом участке есть место, где владельцы отдыхают от разных дел. Эта территория делится на зону для отдыха со столом, лавками, качелей или гамаком и рабочую — в которой будет готовиться вкуснейшая пища. В этой части чаще всего размещают угловую печь барбекю.

Желательно дополнить такую зону отдыха умывальником и беседкой.

Угловая барбекю станет оптимальным вариантом для небольшого участка, в одном из углов которого заливается фундамент будущей печи.

Благодаря выбранной схеме можно сэкономить зону для отдыха или увеличить пространство для установки дополнительных атрибутов.

Красивым дополнением к угловой барбекю печи станет выкладка рабочей зоны тротуарной плиткой и создание дорожки к этой зоне из брусчатки или камня. Помните, если этого не сделать, летом на её потенциальном месте всё равно появится дорожка, но из вытоптанной травы.

Желательно приобрести красивые уличные фонари для комфортного отдыха в вечернее и ночное время.

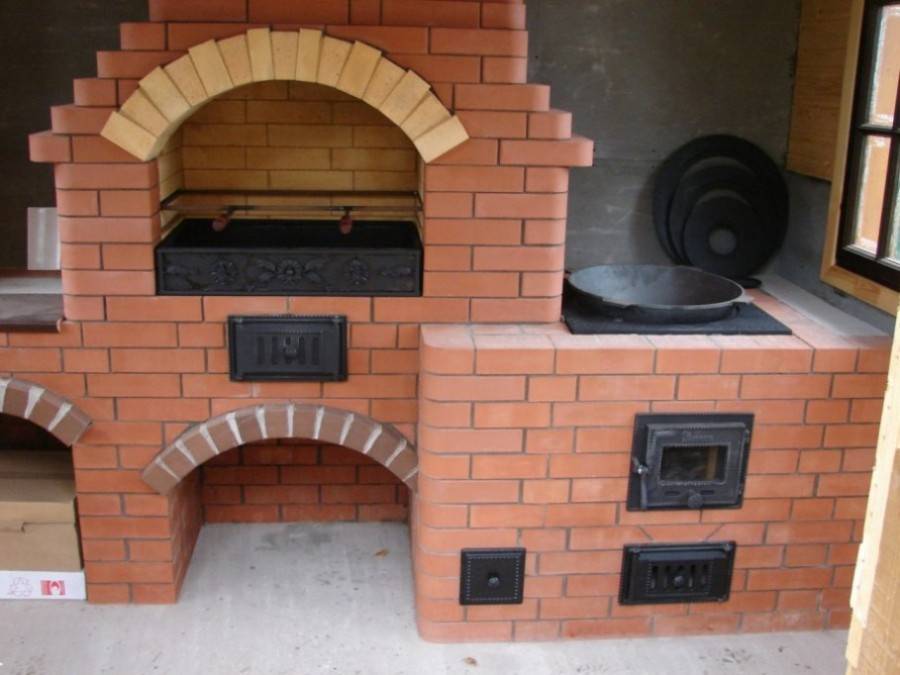

Казан-мангал

Для многих конструкция казан-мангал — это непонятная и бесполезная вещь, поскольку можно воспользоваться переносным мангалом и покупным казаном. Но все же, опытные дачники-гурманы настаивают на том, что это нужная вещь на загородном участке. Шашлычно-варочный комплекс – это находка для больших компаний, которые любят устраивать пикники на свежем воздухе.

Такое сооружение даст возможность одновременно приготовить мясные блюда, рыбу или овощи на мангале, а плов, картофель и другие гарниры подойдут для казана.

Чаще всего казаны делают из метала, отличие — это технология изготовления.

Далее рассмотрим какими могут быть такие приспособления и как соорудить такое сооружение у себя на даче.

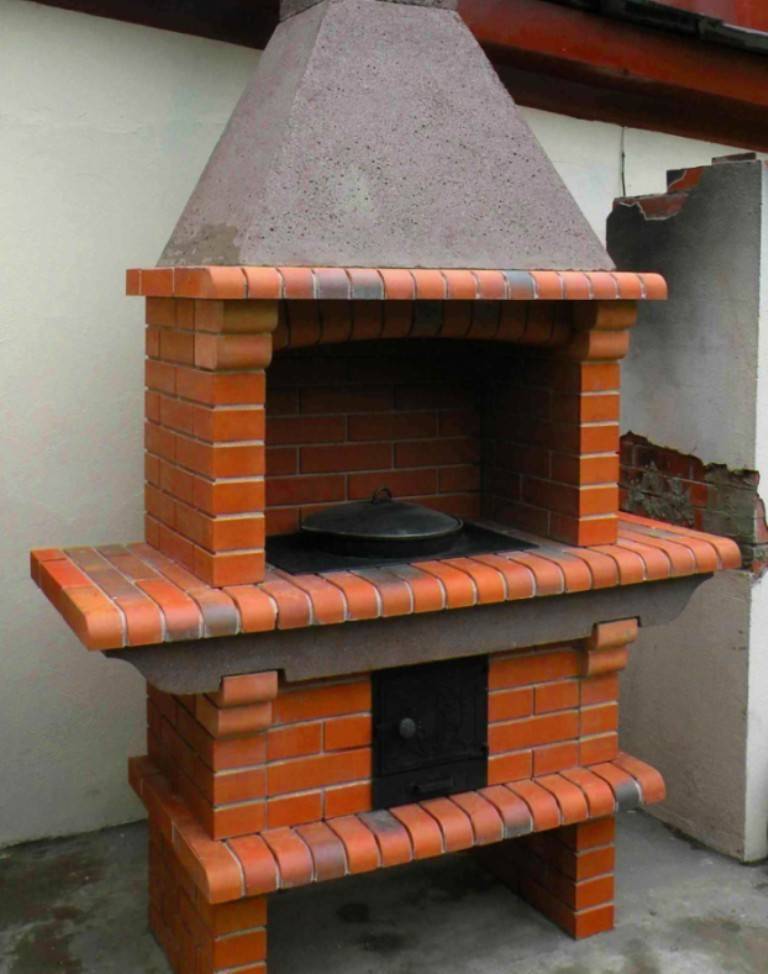

Сделайте место для казана

Многие не представляют, как совместить несовместимые, на первый взгляд, вещи. Ведь мангал и казан это казалось бы два разных устройства.

Обустроить такую конструкцию можно следующим образом. Если мангал уже построен, то для казана нужно достроить дополнительную кирпичную секцию. Такие же действия можно совершить если сооружение сделано из метала.

Требования безопасности

При использовании готовой коптильни с барбекю важно соблюдать требования противопожарной безопасности. Нельзя хранить ближе полутора метров к топке легковоспламеняющиеся вещества и предметы:

  • канистры с бензином;
  • газовые баллоны;
  • горючие смеси и т. д.

Важно! Огнеупорные печные кирпичи теряют часть прочности после зимних заморозков, и могут выдержать максимум 15 циклов замораживания, поэтому через 10—15 лет эксплуатации важно проверять весной прочность конструкции дымохода и топки. Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным

Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным.

Печь барбекю своими руками

Для того, чтобы удачно соорудить данную печь, для начала определитесь с наброском механизма. Необходимо учесть такие элементы, как крыша, умывальник, поленница, топочная часть и столешница. После того, как вы изобразили будущую печь, определитесь с ее месторасположением в интерьере. После этого этапа, подготовьте все необходимое:

  • Набор крепежей;
  • Решетка барбекю;
  • Поддон под углями;
  • Кирпич;
  • Песок и глина;
  • Рубероид;
  • Щебень и цемент.

Приведем алгоритм создания печи барбекю из кирпича:

  1. Займитесь подготовкой фундамента. Для этого нужно вырыть котлован ниже точки обычного промерзания. На дно котлована засыпьте песок 6-8 см, утрамбуйте его. Уложите арматурные прутья на дно котлована и залейте его содержимое бетоном.
  2. Примерно через 25 дней, когда застынет бетон, можете приступать к следующему пункту. Используйте рубероид или плотную пленку из полиэтилена для создания гидроизоляции.
  3. Кладка кирпичей не займет у вас большого количества сил и времени. Для этого ознакомьтесь со специальными инструкциями на просторах Сети и подберите себе понравившуюся. Учтите, что кирпич в области топки и печи должен ложиться на глиняный раствор.
  4. После возведения самой печи необходимо зажечь дрова или угол в печи и довести массу до максимальной температуры. Это необходимо для обжига внутренних стен конструкции.
  5. Теперь необходимо просушить печь. В летние дни процедура займет около пяти дней, однако осенью потребуется не менее двадцати суток. Не забывайте о защите печи от влаги: накройте ее защитной пленкой.

Примеры готовых конструкций

  • При строительстве барбекю используется схема порядовки. В ее основе применяется стандартный размер кирпича 230х114х65 мм.
  • Мобильное барбекю из кирпича, выложенного без использования раствора, несложно собрать самостоятельно и при необходимости разобрать и собрать снова. Такая конструкция подходит для угловых моделей.
  • Одна из необычных моделей барбекю, изготовленная из газового баллона, выглядит необычно и стильно. Такая конструкция ограничивается желанием, возможностью и фантазией изготовителя. Любая беседка станет более функциональной с этой конструкцией.

О том, как сделать финскую уличную печь-барбекю своими руками, смотрите в следующем видео.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Подготовка к постройке

При выборе кирпича учитывается не только его расцветка и размеры, но и маркировка. Для стандартной конструкции потребуются два вида кирпича:

  • огнеупорный;
  • строительный.

Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I, а для больших конструкций — марки ШАК.

Внимание! Гулкий звук при простукивании кирпича означает наличие пустот и низкое качество, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее. Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150

Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.

Для скрепляющего раствора берётся либо огнеупорный цемент, либо обыкновенный с добавлением известняка.

Оценочная смета

Для постройки стандартного уличного варианта, состоящего из решетки с топкой для приготовления барбекю и коптильной камеры для горячего копчения, потребуются следующие материалы:

  • кирпич огнеупорный — 50—80 штук, 800—1600 рублей;
  • кирпич глиняный — 230—250 штук, 1900—2500 рублей;
  • цемент — 2—3 мешка по 40 кг, 500—800 рублей;
  • щебень и арматура для фундамента — 500—1000 рублей;
  • уголки, петли и металл для решетки — 500—1500 рублей;
  • дверцы для топки — 500—1000 рублей.

Итого, для строительства коптильни с барбекю потребуется от 5000 до 8500 рублей. Стоимость дополнительных элементов (светильника, мойки, декоративной облицовки) может увеличить общую сумму на 2000—4000 рублей.

Необходимые инструменты

Основной список инструментов и вспомогательных материалов для постройки уличной конструкции включает в себя:

  • лопату и правило;
  • доски для опалубки;
  • гидроизолирующую плёнку;
  • сварочный аппарат;
  • мастерок и молоток для кладки;
  • песок и известняк для раствора;
  • плоскогубцы, гвозди и молоток.

Для размешивания раствора цемента понадобится ведро или бак. При кладке для выравнивания используется бечёвка и строительный уровень.

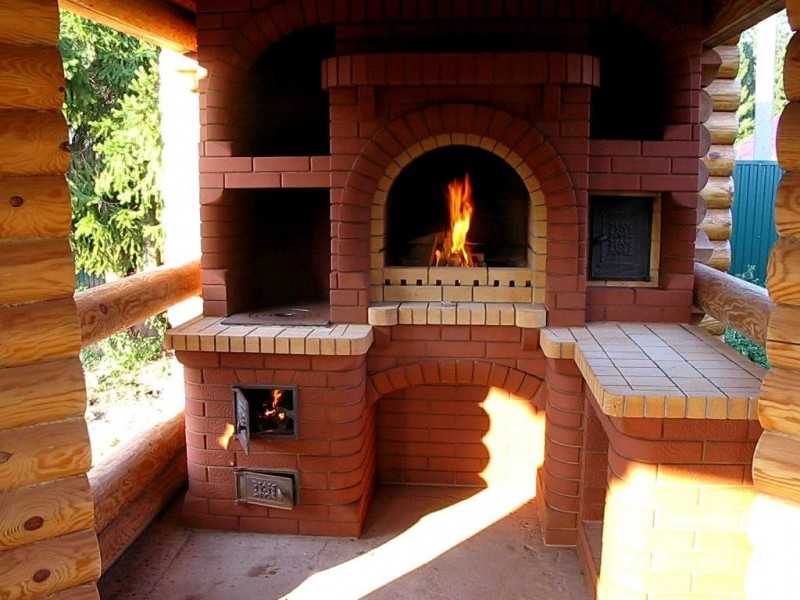

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

  1. Кладка мангала по рядам.
  2. Кладка камер печи, мангала и коптильни.
  3. Установка дверей.
  4. Формирование дымоотводных каналов.
  5. Выполнение арки.
  6. Перекрытие печи, коптильни, мангала.
  7. Кладка дымосборника и трубы.
  8. Установка остального оборудования.
  9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

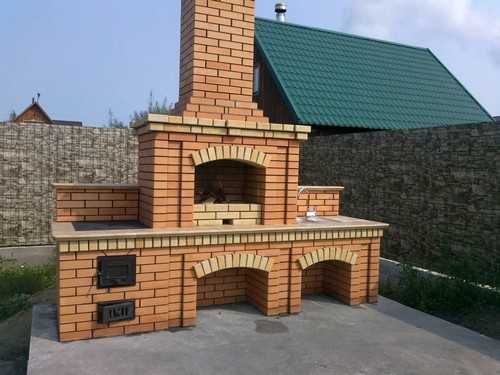

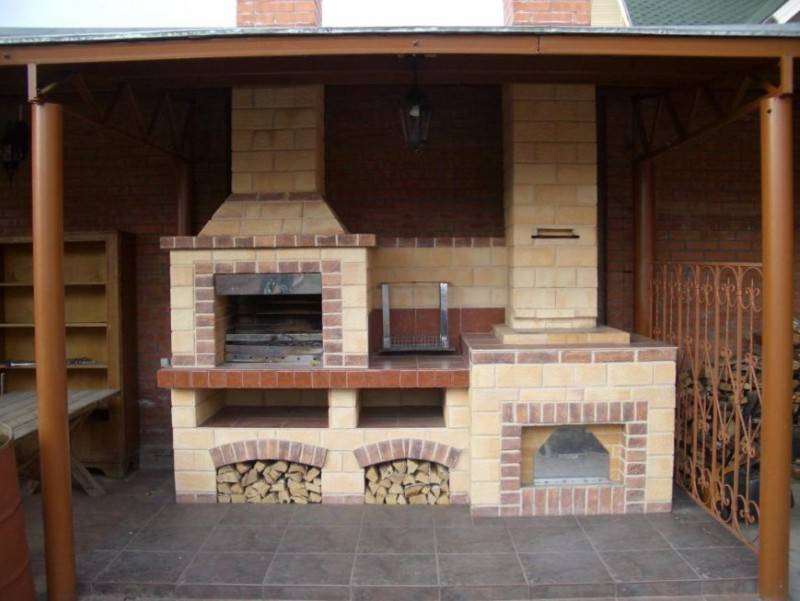

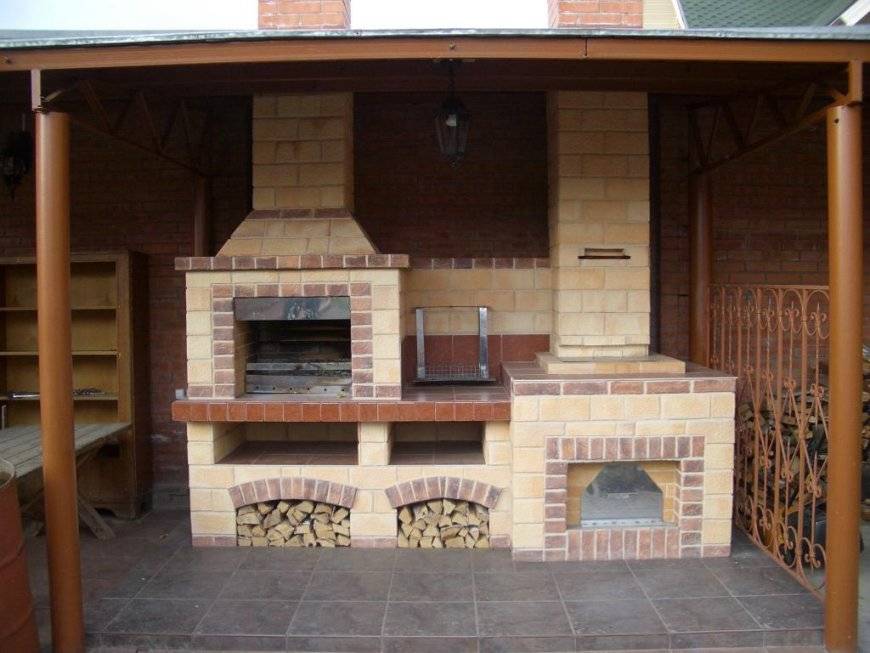

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

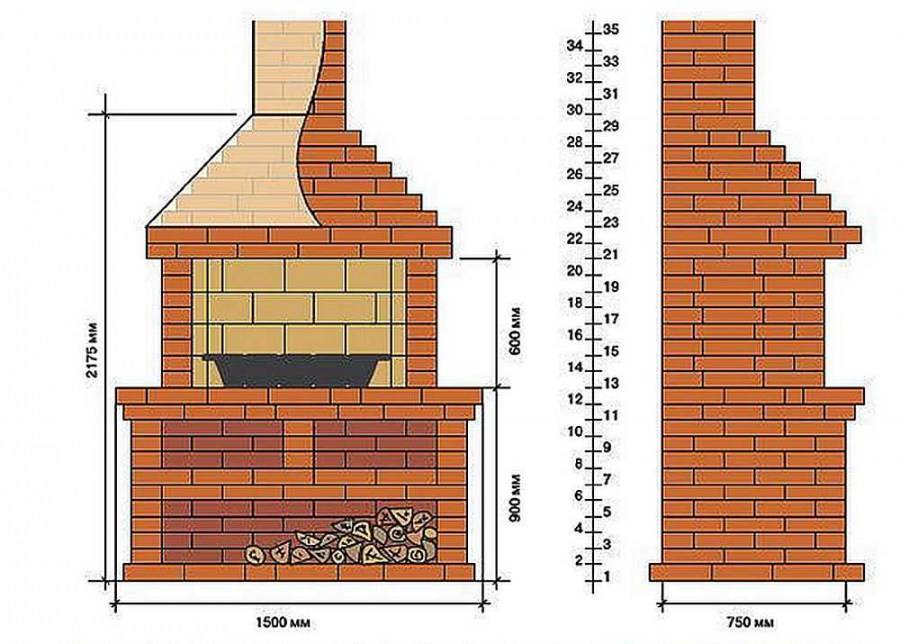

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

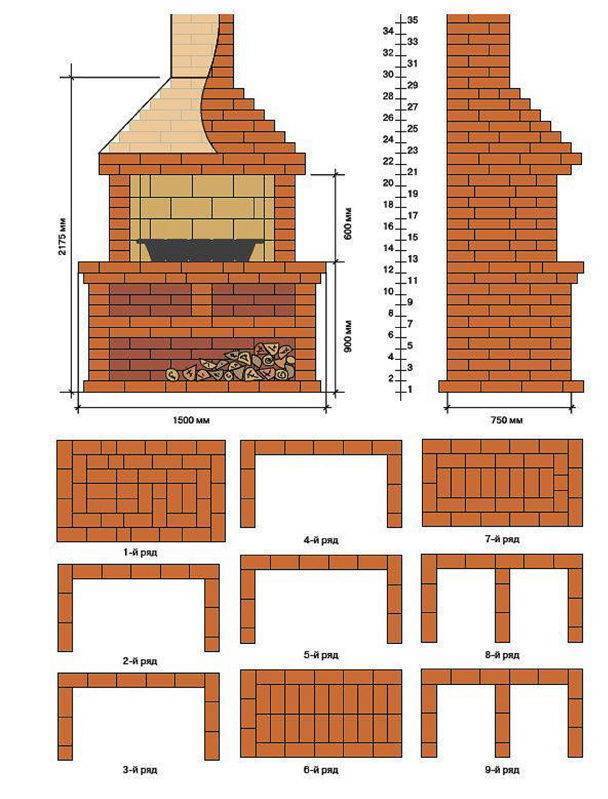

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна

Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс»

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

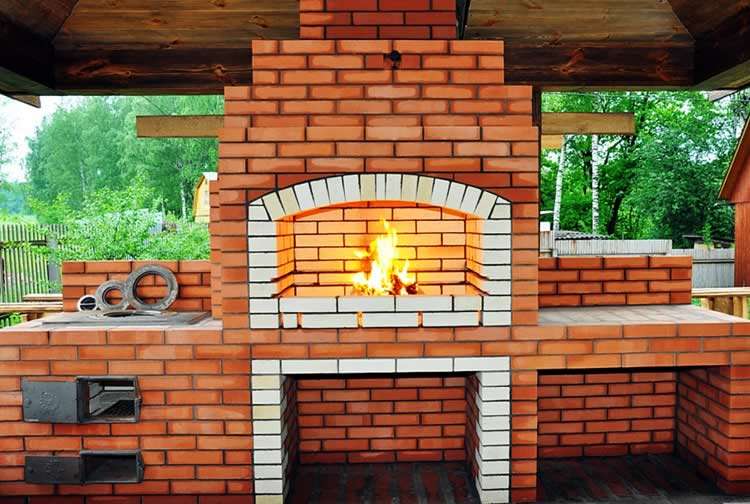

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

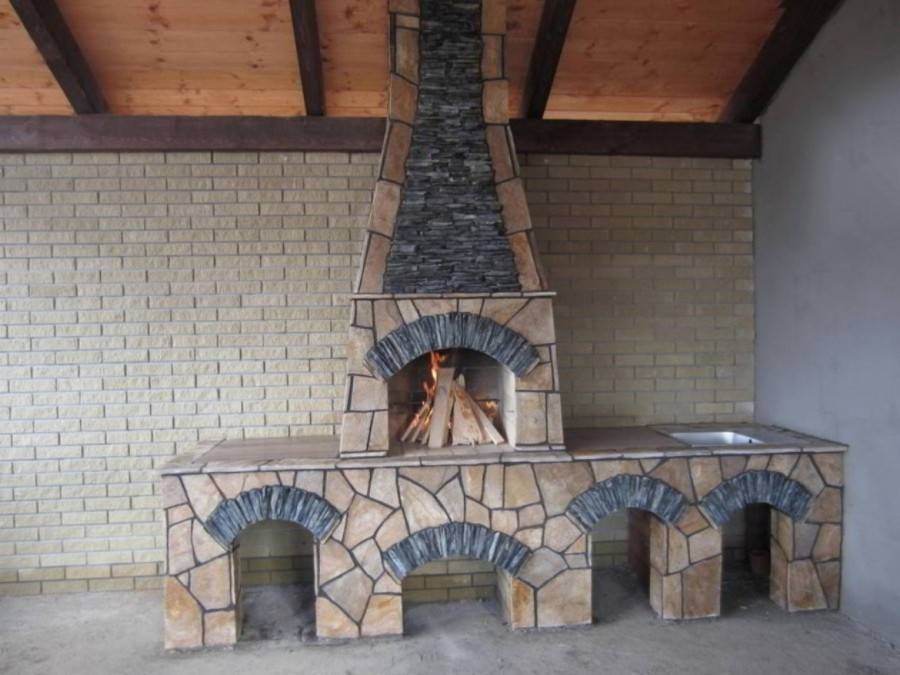

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.
