Особенности, плюсы и минусы самодельной буржуйки из колесных дисков
Сейчас покупать буржуйку кустарного производства или делать самостоятельно совсем не обязательно. Можно купить готовую в магазине. Причем некоторые варианты выглядят достаточно симпатично, а в области дверцы имеют закаленное стекло, которое позволяет превратить такую печь в импровизированный камин и наблюдать за пламенем. Да даже обычные буржуйки из магазина, без стекла, выглядят достаточно хорошо. А вот вопрос качества остается открытым. Можно купить самую дешевую печь, но она быстро прогорит — пустая трата денег. А качественные буржуйки точно не будут отдавать за бесценок.
Печка-буржуйка из магазина
Кроме того, хорошая современная буржуйка делается максимально безопасной, что тоже повышает ее стоимость. Раньше интенсивность горения регулировали открыванием дверцы, сейчас — специальными задвижками, что повысило уровень безопасности во время использования устройства. Кроме того, хорошие магазинные буржуйки гораздо экономичнее в плане расхода топлива, чем кустарные. Дымоход тоже конструируется по-другому: теперь буржуйки имеют специальные дымовые камеры или особые системы, благодаря чему трубы прогорают достаточно редко. В дымовых камерах дым успевает немного остыть, прежде чем отправиться в окружающую среду.
Мы все же предлагаем сделать буржуйку своими руками, но такую, которая будет надежной и долговечной. Это не долго, но уверенности в такой печурке будет гораздо больше, чем в дешевом магазинном варианте. Так что вы не только сэкономите деньги, но и сможете работать в теплом гараже далеко не один сезон.
Буржуйка из колесных дисков
Например, из колесных дисков можно создать качественную и долговечную буржуйку. Ее достоинства:
- низкая стоимость — для создания такого изделия не потребуется приобретать какие-то особенные материалы;
- долговечность — автомобильные диски очень толстые и прочные;
- термостойкость — сплав, который используется для создания дисков, выдерживает без труда очень высокие температуры;
- высокая скорость нагрева — такая буржуйка быстро прогревается до нужного уровня и быстро прогревает и помещение (КПД достигает 85%);
- неограниченность в размерах — для создания печурки можно использовать 2-4 и более дисков в зависимости от ваших требований.
Минусы у этой конструкции, конечно, тоже есть. Для изготовления такой буржуйки нужны навыки сварщика и сварочный аппарат. Кроме того, у изделия сохраняются и остальные недостатки любой печки подобного плана: пожароопасность, быстрое остывание.
Также важно учитывать некоторые особенности. Так, расстояние между нижней частью топки и колосником до первой преграды для дыма (верхней частью топки) не должно быть менее 45-50 см
Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см. Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи.
Схема буржуйки из дисков для автомобиля
Для топки буржуйки из дисков часто используется некачественное топливо, мусор и отходы, а оптимальные размеры печи для гаража далеко не самые большие. То есть высоким топочный отдел во многих случаях сделать просто невозможно. В этом случае проще сделать особую колосниковую конструкцию, собранную из толстой стали или арматуры. Ее ставят внутри печи, оставляя небольшой зазор в 5 мм, для учета температурного расширения материалов. За счет такого колосника можно решить проблему с КПД у маленькой печи.
Изготавливаем печку длительного горения своими руками
Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.
Также потребуется:
- стальные трубы;
- металлопрофиль;
- инструмент для резки металла (болгарка, газовый резак и т.д.);
- сварочный аппарат с электродами;
- листовая сталь.
Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.
Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.
Варианты исполнения корпуса
Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень
Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла. Патрубок дымохода
На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода
Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода
Важно, чтобы съемное колено дымохода надевалось плотно, без зазора
Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению
Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см

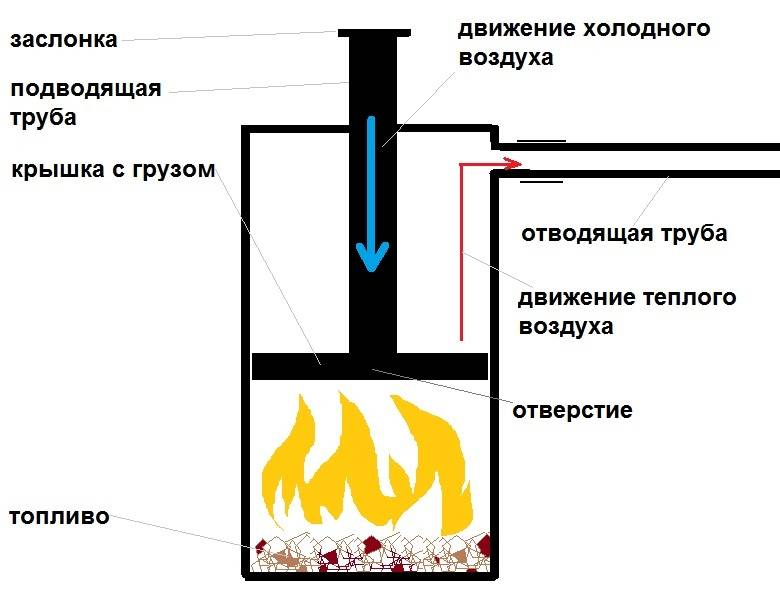

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).
Лопасти могут представлять собой:
- отрезки стального уголка;
- отрезки П-образного профиля;
- изогнутые волной полоски металла (привариваются ребром).
Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.
Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.
Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.
В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.
Заключение
«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.
«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.
Видео по теме:
Советы
- При наличии панельных, древесных стен в доме устанавливайте печь на расстоянии в 1 метр от них.
- Обязательно монтируйте дымоотвод желательно из одной секции.
- При проведении трубы через стену установите термобарьер кирпичный. Не используйте для этих целей бетон, он быстро крошится.

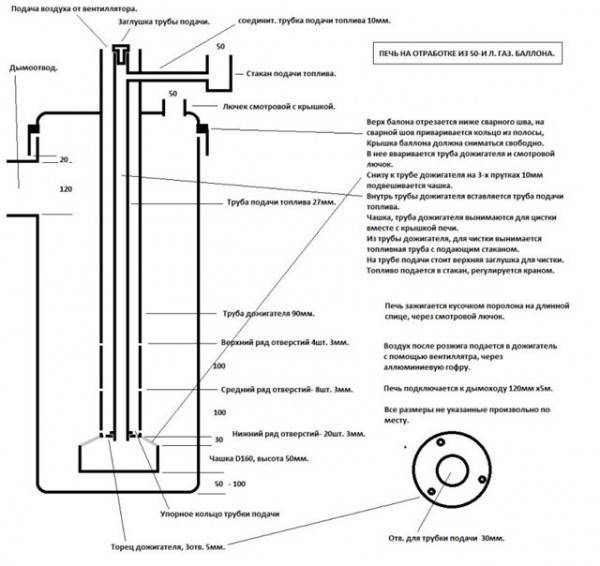

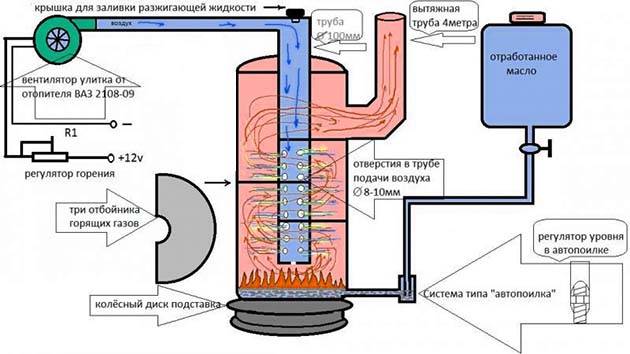

- Для гаража лучше подойдет буржуйка на отработке, поэтому не спешите выкидывать автомобильные диски от колес.
- Не ставьте печь рядом с легко воспламеняемыми материалами.
- Участок трубы именно над кровлей выполните из негорючего материала, так печь будет остывать гораздо медленнее.
- Хорошо продумайте вентиляционную систему, в помещении не должно быть гари.
- Выложите пол и стены возле конструкции кирпичом, либо облицовочным материалом, печь пожароопасна Это же касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
- Поставьте в целях безопасности металлическое ограждение вокруг устройства.
- Колосник лучше изготовить из чугунных колосников в наборе, так они будет легче вытаскиваться из топки.
- Устанавливайте все части дымохода только вверху конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
- Обрабатывайте швы после сварки прочным и качественным герметиком.
- Не чистите трубу ершом, металлическими предметами, стенки трубы могут быстро прохудиться.
- Монтируя дымоход, сделайте противоливневый козырек, дождевая влага внутрь трубы попадать не будет.
Особенности
Если в течение зимы накапливается много работы по ремонту машины, то в холодном гараже находиться длительное время практически невозможно. Традиционно так сложилось, что гаражи обогреваются чаще всего печкой- «буржуйкой», которая проста в устройстве.
Делается она следующим образом: в стальной бочке прорезаются отверстия, к ним привариваются трубы и соответствующая фурнитура
Важно в таких конструкциях то, что корпус не надо делать, он уже готов, остается только реализовать небольшие доработки

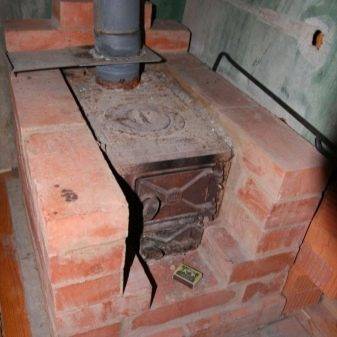

Иногда в гаражах складывают печи из кирпича, но они занимают немало места и не так оперативно обогревают помещение. Поэтому чаще всего используются дровяные «буржуйки». Название это достаточно условно, ведь в такие конструкции можно помещать практически любой горючий материал.
Проверка работоспособности гаражной печи

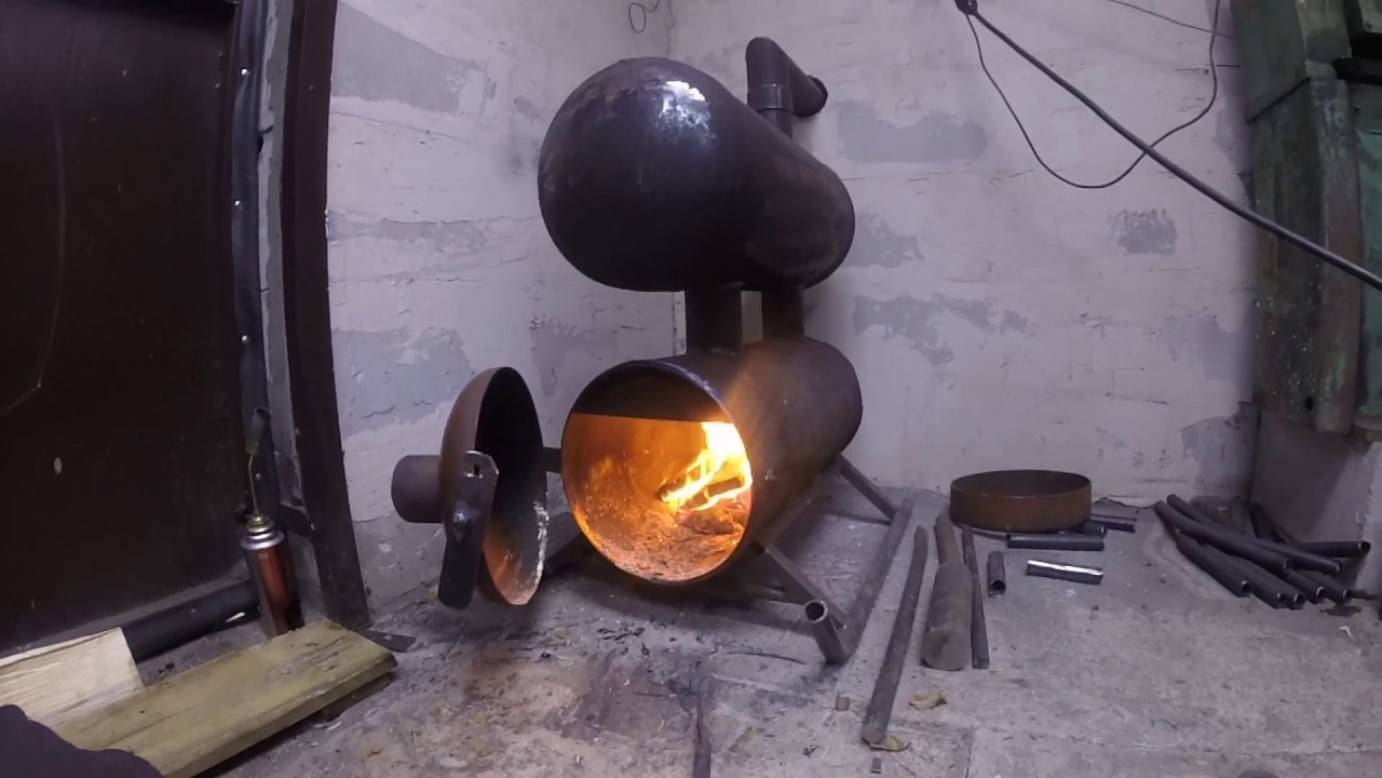

Первое тепло, полученное от буржуйки из двух газовых баллонов
Довольно удобно то, что для подкидывания дров нет необходимости наклоняться к нижнему отсеку. Достаточно открыть дверцу верхнего. Я специально открыл обе, чтобы было видно, каким образом это можно сделать.
Огонь начал пробиваться сквозь соединительную шахту между баллонами
Работа зольника также оказалась на высоте. Он очень удобен, при этом, если есть необходимость увеличения тяги (а следовательно, и нагрева), его можно открыть и использовать в качестве поддувала. У меня в гараже, на данный момент, напротив печи установлен вентилятор, направленный на лючок зольника и включаемый при необходимости в самые лютые морозы.

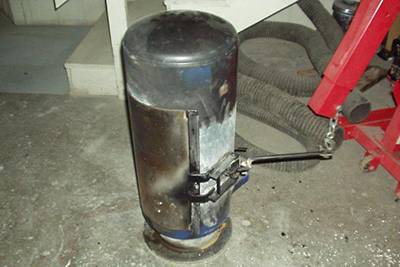

Из газового баллона
В любой печи из металла слабыми местами являются швы, поскольку именно они под влиянием перепадов температур начинают разрушаться в первую очередь.
Именно поэтому был найден оптимальный выход из ситуации – изготовление печи для бани из баллона, а также из трубы. Количество швов в этом случае минимум.
Помимо прочего, баллоны представляют собой практически полностью готовую емкость для обустройства каменки. Достаточно лишь вырезать несколько отверстий и установить на них двери.

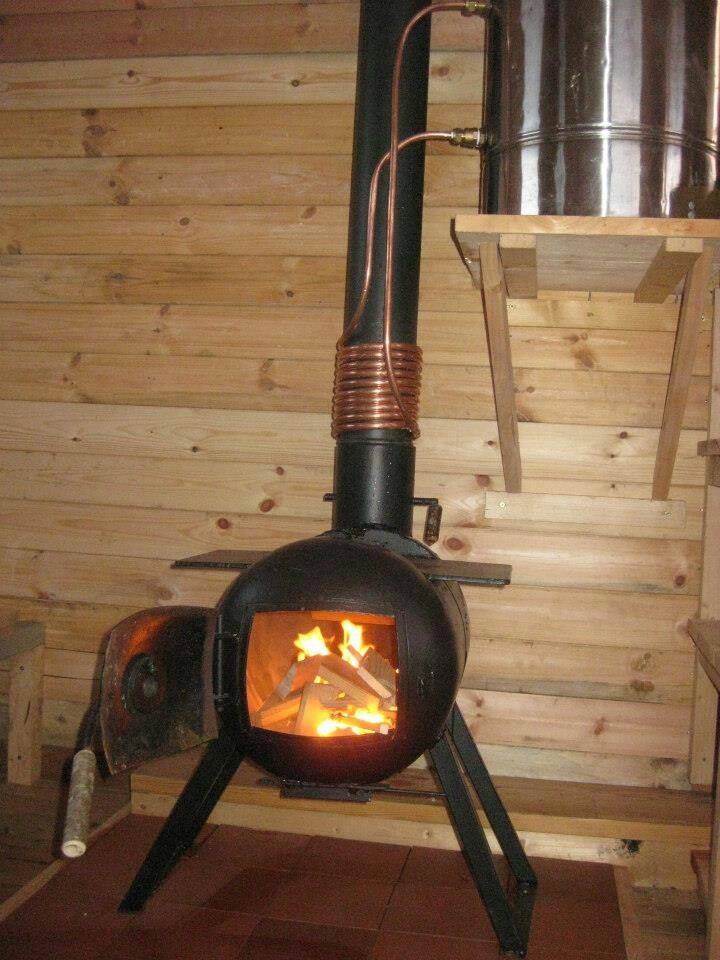

Оптимальное решение для небольшой парной
В случае, если в вашей бане относительно небольшая парная, для изготовления печи можно взять маленький баллон. В большинстве случаев применяют баллоны емкостью 27 литров, поскольку у них довольно удачные габариты: высота – 50 см, а диаметр – 30 см. Также отличная толщина стенок в 6 мм позволит изготовить великолепную печь с хорошими техническими характеристиками и долгим сроком эксплуатации.
Необходимые материалы для изготовления
Для того, чтобы сделать максимально функциональную и экономичную печь для бани из баллона своими руками, понадобится:
- Вода;
- Болгарка;
- Пустой баллон;
- Сетка и стойки из металла;
- Сварочный аппарат;
- Ножницы для резки металла;
- Вытяжная труба;
- Стальные петли;
- Камни;
- Фломастер или маркер;
- Шланг.
Лучше всего использовать пустой баллон из-под пропана, поскольку у него довольно плотные металлические стенки. Благодаря данным техническим характеристикам, он довольно быстро накапливает тепло и долго его сохраняет.
Внимание! Первое, что нужно сделать при изготовлении печи для бани из газовой трубы – удалить из баллона остатки газа. Сделать это совершенно просто, достаточно лишь залить в него воду
Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи
Сделать это совершенно просто, достаточно лишь залить в него воду. Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи.
Пошаговая инструкция по изготовлению
- В очищенной от остатков газа емкости проделываются отверстия для трубы. Для этих целей используем болгарку. Помимо этого, нужно проделать отверстия в торце баллона, оно должно быть меньшего диаметра, нежели разъем для дымохода. По центру баллона необходимо прорезать дверь, дабы можно было легко и просто добавлять дрова, а также прочищать печь изнутри;
- Далее при помощи той же самой болгарки необходимо срезать ручки в верхней части баллона;
- На одной из сторон следует проделать дрелью множество отверстий для колосников. Поверх отверстий закрепляется металлический купол. Крепится он при помощи сварки. Так получается ящик для золы;
- На ящик, а также к топке крепятся дверцы, а у задней части баллона – патрубок для дымохода.
Как использовать
Следует позаботиться о выводе дымохода за пределы банного помещения. Это очень трудоемкий и кропотливый процесс, который в большинстве случаев требует вмешательства опытного мастера.
Далее вовнутрь печи необходимо поместить дрова и поджечь их. Сверху баллона размещаются крупные камни, которые будут получать тепло от раскаленного баллона и отдавать его помещению. Для того, чтобы получить большое количество пара, периодически следует поливать горячие камни водой.
Выбор качественной бочки
Для изготовления печи буржуйки можно использовать любую стальную бочку, применяемую в нефтехимической, лакокрасочной, химической, металлургической промышленности для хранения и транспортировки технических продуктов:
наливных — масел, растворителей, красок, дизельного топлива, натриевого жидкого стекла;
пастообразных — густых смазочных материалов, битума;
сыпучих — каустической соды, различных пластификаторов.
Они производятся двух типов — с открытым и закрытым верхом, также различаются по толщине дна, крышки и обечайки.
Любую из этих ёмкостей можно приспособить под печку буржуйку, если предварительно хорошо очистить и промыть её внутреннюю поверхность. Однако, чем тоньше стенки ёмкости, тем быстрее они прогорят, и печка выйдет из строя. Поэтому выбирать для буржуйки нужно изделие с толщиной металла более 2 мм.
Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем
Ну, а самый лучший вариант — бочка из нержавейки. Высоколегированная нержавеющая сталь наиболее устойчива к воздействию высоких температур в зоне горения топлива, а значит и изготовленная из неё печь будет служить более продолжительный срок.
Изготовление прибора своими руками
При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.
Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.
Процесс работ
Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.
Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров
- Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
- Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
- Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
- Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
- Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
- Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
- Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.
Какие могут возникнуть трудности?
Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.
Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.
Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.
Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.
Как сделать буржуйку своими руками
Наиболее популярная модель для создания своими руками – это так называемая буржуйка, то есть аварийно-резервная печь на основе газового баллона. Ее можно соорудить из баллона емкостью 12 или 27 литров. Можно ее сделать и из 50-литровой емкости, но тогда она может быть применена только в загородных домах, а не в квартирах.
Есть у буржуйки и главный недостаток – постоянно греть она не сможет, поскольку рано или поздно тонкий металл, которым оснащен баллонный корпус, все равно выгорит. Однако она может хорошо спасти при периодических выключениях света, или же выручить при необходимости дополнительного отопления подсобных помещений.
Делается буржуйка довольно просто. Покупаете узлы, берете дверцу для топки или же моноблок из помещения для поддувала. Для создания такой конструкции вам не пригодятся колосниковые решетки, зольники или внутренние перегородки. Но без чего печка не сможет работать, так это без дымохода горизонтальной формы на основе металлической трубы.
Обратите внимание, что диаметр дымохода на печке из 12-литрового баллона должен быть равен 60 мм, на 27-литровом – 80, а на 50-литровом – 120 соответственно
Сборка составных частей
1. Собирать конструкцию начинают с установки поддувала. Для этого в нижней части баллона, где отрезано дно, приваривают металлические уголки.
2. Затем вместо вырезанного дна помещают решётку. Её изготавливают из прутьев, которые сгибают в виде змейки.
3. От уровня пола решётку должно отделять расстояние в 50 см. Этот элемент устанавливают в баллон и приваривают к нему.
4. Далее переходят к передней части. На стальном листе отмечают окружность, диаметр которой должен равняться наружному контуру баллона.
5. Затем внутри полученного круга намечают два отверстия прямоугольной формы. Предназначение первого заключается в подаче топлива в камеру, второго – в поддувало. Отверстия вырезают посредством зубила.
6. Полученные детали прикрепляют с помощью сварки к петлям на баллоне.
7. Далее устанавливают дымоход. К предварительно подготовленному отверстию можно приварить стальное кольцо шириной 5-8 см. Это необязательно требование, но наличие такой детали облегчит монтаж дымохода. Установить эту деталь можно двумя способами:
- Первый предполагает монтаж обычной трубы, которая должна выводиться на улицу;
- Второй способ предполагает совмещение дымохода с обогревом. Для этого он должен быть более длинным и иметь несколько коленцев. Благодаря этому дым и горячий воздух будет при выходе отапливать большее пространство.
8. Из уголков с помощью сварки изготавливают раму для дверцы.
9. Затем изделие прикрепляют к баллону.
10. Дверцу прикладывают к раме, по углам делают отверстия для установки болтов и выполняют фиксацию. К внешней стороне корпуса приваривают стальные уголки, формируя ножки.
Завершаем изготовление печи
Конструкция печки и её принцип действия
Как и у любой твердотопливной печи, у буржуйки из газового баллона два основных конструктивных отсека: топка и зольник (поддувало).
В топке проходит рабочий процесс — горение топлива. Зольник находится под топкой, непосредственно связан с ней через колосник и служит для удаления нелетучих продуктов горения из топки.
Горизонтальное и вертикальное исполнение
В процессе горения образуются продукты горения. Летучие устраняются через дымоход под действием естественной тяги, а сыпучие через отверстия в колосниковой решётке в зольник. Последующее удаление сыпучих продуктов горения из зольника выполняется вручную с помощью кочерги или лопатки.
А также зольник служит для подачи воздуха в камеру сгорания (топку). Поэтому его следует своевременно очищать. Без нормальной подачи воздуха существенно снижается эффективность горения топлива.
Буржуйки из баллона, бочки или трубы
С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона, толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.
Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.
Вертикальная
Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.
Действовать можно так:
- Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
- Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.
Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.
Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.
Горизонтальные
Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.
Процесс сборки выглядит так:
- Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
- Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
- Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.
Из двух бочек
Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.
Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.
