Какая бывает теплоизоляция для труб отопления – виды материалов и монтаж

Виды утеплителя для изоляции труб водоснабжения

При обустройстве магистрали водоснабжения, кроме стандартной изоляции, потребуются вспомогательные материалы. Если труба залегает очень глубоко, то подпочвенные воды могут разрушить ее наружную поверхность. Если недостаточно глубоко − талые воды будут заливать трубу.

Как вариант − монтаж канализационной гофрированной трубы из пластика на внутреннюю полипропиленовую, которую нужно зафиксировать в хомуты внутри наружной. Такое решение позволяет качественно изолировать внутреннюю часть магистральной линии, расположенную точно по центру внешней трубы. За счет воздушной прослойки полипропиленовая труба не промерзнет ни с одной стороны. После этих действий можно приступать к ее уплотнению и термоизоляции K-Flex либо же энергофлексом.

Если в водоотводе присутствуют всевозможные тройники, краны и другие фитинги, и вы остановились на полиуретановых или пенопластовых рукавах для изоляции, то лучше на теплоизоляционном туннеле выполнить надрез, который надеть на трубу, просверливая отверстия в наиболее выпираемых местах. Затем провести зачистку краев изоляции ножом в тех местах, где кронштейны более мощные, сомкнуть изоляционные края и зафиксировать их скотчем или клеем.

Мы поставляем следующие материалы и системы — кликните на нужный

Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм.
Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты длиной 1000 мм, толщиной..

Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ с покрытием из фольги, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм.
Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты дли..

Компания ЭнергоИзоляция поставляет жесткие скорлупы ППУ с покрытием из оцинкованной стали, предназначенные для теплоизоляции трубопроводов горячего водоснабжения и отопления, нефтепроводов и др. с диаметром от 22 до 1020мм расположенных на улице.
Скорлупа ППУ представляет собой жесткие цили..

Помимо скорлуп из ППУ наша компания так же поставляет Пенополиуретановые отводы для теплоизоляции труб, также как и сами скорлупы ППУ, выпускаются в вариантах:
отводы ППУ без наружного покрытия (без облицовки)
отводы ППУ фольгированные
отводы ППУ покрытые стеклопластиком
оцинкованные кож..

Показано с 1 по 4 из 4 (страниц: 1)

Скорлупа ППУ представляет собой жесткиецилиндры, полуцилиндры или сегменты длиной обычно 1000 мм, толщиной от 30 мм, предназначенные для теплоизоляции трубопроводов с температурой теплоносителя до +120ºС, нефтепроводов, газопроводов и др. Возможно изготовление скорлуп с защитным покрытием из фольги, стеклопластика, оцинкованного металла и иного покрывного материала.

Более дорогие варианты идут с продольными и поперечными замками, дешевые идут просто с плоскими гранями без замков. Фото замков ниже на фото

Нужно учитывтаь нюансы монтажа: Жесткие! это значит, что у Вас не получиться как с — поджать цилиндр где то на сварном стыке. Если Сварной стык толстый и попадет на середину скорлупы — край скорлупы может оттопыриться на 5-10мм. Все неровности мещающие монтажу нужно будет вырезать из скорлупы (вычищать) чтобы не препятствовали плотному прилеганию.

Перед монтажом скорлуп на трубопровод, необходимо провести мероприятия по подготовке поверхности трубы, она должна быть очищена от загрязнений, окалины и ржавчины, обезжирена и загрунтована.

Методы монтажа скорлуп:

Одним из несомненных конкурентных преимуществ скорлупы ППУ является простота ее монтажа. Однако при всей простоте процесса утепления трубопроводов, рекомендуется учитывать следующие рекомендации:

1) Монтаж скорлуп ППУ может производится в любое время года при условии отсутствия атмосферных осадков;

Труба должна быть сухая! — Если влага попадет под скорлупу ППУ — то вызовет множественные коррозии как в парнике — пример на фото:

2) Перед монтажом скорлуп ППУ необходимо обработать поверхность изолируемой трубы антикоррозионной грунтовкой. Грунт должен высохнуть!

3) При стыковке полуцилиндров и самих скорлуп между собой необходимо промазывать стыки однокомпонентным полиуретановым клеем для обеспечения наилучшей гидроизоляции. Клей наносится на одну из поверхностей, далее клеевая поверхность обрабатывается распыляемой водой. После этого производится монтаж скорлуп с технологической фиксацией, в течение одних суток, при помощи бандажей. Расход клея не более 300 г/м².Скорлупа надежно закреплена, соединение бесшовное, не разъемное;

4)Быстрый монтаж путем крепления скорлуп на трубе пластиковыми стяжками, металлическими лентами, вязальной проволокой. Доступ к поврежденным трубам, свищам и трещинам, возможность многоразового использования. Стягивать цилиндры можно как обычными пластиковыми хомутами вручную, так и специальной полипропиленовой лентой (12 и 19 мм) с использованием пластиковых либо металлических замков. В последнем случае необходимо специальное устройство — натяжитель.

5)Для фольгированных скорлуп после завершения монтажа рекомендуется проклеить места стыковки продольных и поперечных замков фольгированным скотчем

Важно! Фольгированные скорлупы можно использовать без дополнительного покровного слоя только в помещение. Согласно СП 61.13330.2012 на улице ВСЕГДА нужно делать защитный покровный слой — или или

Вспененный полиуретан (пенополиуретан, ППУ)

Более чем в два раза сокращает тепловые потери по сравнению со стекловатой и минеральной ватой. К числу его преимуществ относят: низкую теплопроводность, отличные гидроизоляционные свойства. Заявляемый производителями срок службы – 30 лет;. Диапазон рабочей температуры от -40 до +140 °С, максимальная выдерживаемая в течении короткого времени – 150 °С.

Основные марки ППУ относятся к группе горючести Г4 (сильногорючие). При изменение состава с помощью добавки антипиренов им присваивается Г3 (нормальногорючие).

Может быть интересно

Теплоизоляционное покрытие выпускается в виде скорлуп – полукруглых сегментов со шпунтовыми замками на торцах. В продаже имеются и готовые стальные трубы в изоляции из пенополиуретана с предохраняющей оболочкой из полиэтилена.

Монтаж

Скорлупы закрепляются на отопительной трубе с помощью стяжек, хомутов, пластикового или металлического бандажа. Как и многие полимеры, материал не переносит длительного воздействия солнечного света, поэтому открытый наземный трубопровод при использовании ППУ-скорлуп нуждается в покровном слое, к примеру, из оцинкованной стали.

Для подземного бесканального размещения теплоизоляционные изделия укладывают на водостойких и температусточивых мастиках либо клеях, а снаружи изолируют водонепроницаемым покрытием. Необходимо также позаботиться об антикоррозионной обработке поверхности металлических труб – даже проклеенное замковое соединение скорлуп недостаточно плотно, чтобы предотвратить конденсацию водяного пара из воздуха.

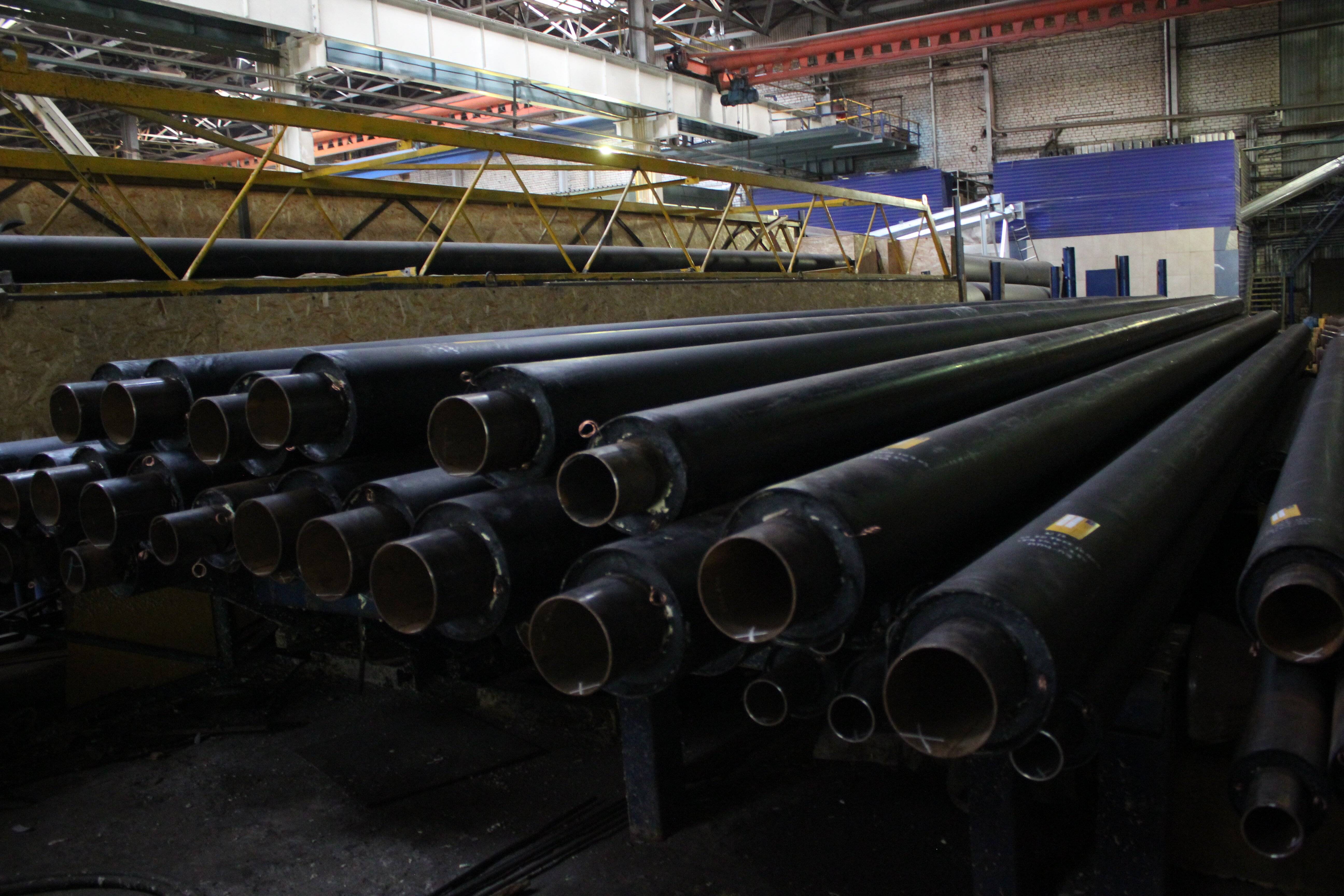

ППУ изоляция для отопительных систем

Материал для утепления труб из пенополиуретана бывает:

• напыляемым;
• жестким.

Чтобы нанести ППУ напыление, потребуется специальное оборудование и 4-х атмосферный компенсатор. Утеплитель прочным образом соединяется с поверхностью труб. Но данный материал плохо переносит воздействие ультрафиолета, поэтому его нужно защищать обмоткой или алюминиевой фольгой. При нанесении напыления необходимо пользоваться спецодеждой.

Жесткий вид утеплителя из ППУ отличается прочностью и одновременно легкостью, незначительным коэффициентом теплопроводности и используется для отдельных контуров. Из его преимуществ следует отметить, что он обладает повышенной устойчивостью к влаге. Материал экологичен и абсолютно нетоксичен. Его монтируют вокруг трубопровода аналогично «скорлупе».

Нужно ли укрывать трубы от холода

Теплоноситель, который поступает в радиаторы наших квартир, приходит с температурой немного ниже, чем она была в котельной. В случае, если котельная расположена на отдалённом расстоянии от дома, эта потеря тепла ощутима ещё сильнее. По статистике, четверть от общего количества тепла, которое поступает от котельной до радиатора, теряется по пути следования трубопровода. Большая часть трубопровода находится под открытым небом и не всегда утеплена. Обогрев улицы нежелателен любому потребителю. Поэтому защитить трубопровод от холода — жизненная необходимость.

Тёплая вода, которая протекает внутри, способна предохранить трубопровод от замерзания, но потери тепла при этом существенны. Утепление труб поможет сохранить температуру теплоносителя внутри трубы, потери тепла существенно уменьшатся, а сами трубы будут защищены от атмосферного влияния: перепадов температур и влажности. Процессы коррозии в утеплённых трубах будут незначительны, это приведёт к длительному использованию.

Особенно важным проведение теплоизоляционных работ будет на участках, где трубопровод проходит по улице, или в подвальных помещениях. Своевременное утепление позволит сократить финансовые расходы на обогрев квартиры или дома.

Утеплённый трубопровод меньше подвержен прорывам, следовательно, делать дорогостоящие ремонтные работы в зимний период не будет необходимости.

Установка в многоэтажном доме собственной котельной данную проблему не решит, потому что трубопровод размещается в подвальном помещении, где присутствует холодный воздух, и потеря тепла неизбежна.

Применение качественных теплоизоляционных материалов позволит потребителю получить комфортную температуру воздуха в квартире независимо от того, какие радиаторы он имеет: чугунные, алюминиевые или биметаллические.

Итак, цель утепления отопительного трубопровода заключается в следующем:

• повысить температуру в помещении потребителя;
• сэкономить денежные средства на покупку этого теплоносителя;
• исключить промерзание трубы и, как следствие, ремонтные работы;
• защитить трубы от неблагоприятного воздействия окружающей среды.

Разновидности вспененного полиэтиленового утеплителя

Рубашки для труб из полиэтилена.

Утеплитель из вспененного полиэтилена выпускается в листах, длинных рулонах и скорлупах. В качестве сырья для этих материалов выступает сшитый или несшитый полиэтилен. Сшивка – это увеличение связей в молекулярной структуре материла, вследствие чего он становится более плотным и крепким. Есть два вида увеличения межмолекулярных связей (сшивки):

• химический – при помощи реагентов;
• механический – посредством потока электронов.

Изделия, изготовленные по технологии сшивки, обладают закрытоячеистой структурой, где пузырьки мелкие. Несшитый полиэтилен производится методом насыщения жидкой массы воздухом. В данном случае получается менее прочный материал с более низкой плотностью, так как пузырьки воздуха значительно крупнее.

Виды материалов, на основе данного материала:

• утеплитель для труб из вспененного полиэтилена;
• утеплитель вспененный полиэтилен фольгированный;
• теплоизоляция на основе вспененного полиэтилена под ламинат;
• маты;
• рулоны;
• жгут.

Характеристики материала:

• теплопроводность – до 0,4 Вт/м*К;
• плотность – от 25 до 40 кг/м. куб;
• водопроницаемость – не более 1,9% в сутки;
• паропроницаемость – 0,001 мг/м*ч*Па;
• температура эксплуатации – от -65 до 85 градусов;
• поглощение звуков – до 18 дБ.

Метод производства пенофола.

Теплоизоляция для труб из вспененного полиэтилена выпускается в двухметровых отрезках с условным проходом от 12 до 114 мм и толщиной стенки от 6 до 20 мм. Она применяется как для холодных труб и канализации, так и для высокотемпературных систем отопления. Цвет изделий может быть разный, но самый распространенный – это серый. Вдоль отрезков теплоизоляции для труб из вспененного полиэтилена есть разрез, чтобы чехол можно было надеть. На кромку разреза нанесена самоклеящаяся плёнка, благодаря которой чехол надежно закрывается после монтажа.

Помимо функции теплоизоляции, этот материал компенсирует линейное и объемное тепловое расширение труб. Это актуально, когда трубы замуровываются в стену. Кроме этого при прокладке труб под землей данный полимер выступает в качестве защитного слоя от влаги, так как благодаря своей структуре он не пропускает воду.

Относительно новый утеплитель «вспененный полиэтилен фольгированный» – это отражающая ИК лучи изоляция, где на полиэтиленовую основу нанесен слой фольгирования. Он отбивает тепловое излучение, как обыкновенное зеркало отбивает свет. Принцип работы этого материала не может не сказаться на методе его монтажа. В народе материал называют «Пенофол» — в честь одноименного производителя. Пенофол бывает:

• с односторонним фольгированием;
• с двухсторонним фольгированием;
• с глянцевой поверхностью;
• с рифлёной поверхностью;
• с самоклеящейся поверхностью;
• с дополнительным ламинированием.

Они продаются в рулонах шириной один метр. Укладываются под ламинат встык и проклеиваются скотчем. Подкладка не только утепляет пол, а и поглощает шум и вибрацию. Обладает значительным дефектом – теряет первоначальную толщину в процессе эксплуатации, а соответственно и характеристики.

Уплотнитель из вспененного полиэтилена в матах и рулонах можно объединить в одну группу, так как отличаются они только размером. То есть если рулон поделить на отрезки, то получатся маты. Этот материал бывает толщиной от 10 до 100 мм. Им можно утеплять стены и перекрытия, а также использовать в качестве демпфера при прокладке подземных коммуникаций. Кроме этого, применяется в качестве теплоизолирующего слоя для водопроводных и отопительных систем. Утепление труб вспененным полиэтиленом в рулонах целесообразно применяеть только для магистралей с большим сечением, более 114 мм.

Последний в нашем списке жгут. С виду это обычная веревка, только толстая, которая применяется для уплотнения щелей в оконных или дверных коробках. Для этих же целей есть вспененный полиэтилен в узких рулонах с клеящейся основой. Такое решение уместно, если у вас стоят окна старого образца без уплотнителей.

Базальтовая (каменная) вата

Более плотная, чем стекловата. Волокна изготавливаются из расплава габбро-базальтовых пород. Абсолютно негорюча, кратковременно выдерживает воздействие температур вплоть до 900° C. Далеко не любые изоляционные материалы могут как базальтовая вата длительно контактировать с поверхностями, нагретыми до 700°С.

Теплопроводность сопоставима с полимерами, варьируется от 0,032 до 0,048 Вт/(м·K). Высокие эксплуатационные показатели позволяют использовать ее теплоизоляционные свойства не только для трубопроводов, но и при обустройстве горячих дымоходов.

Выпускается в нескольких вариантах:

• как и стекловата, рулонами;
• в форме матов (прошитых рулонов);
• в виде цилиндрических элементов с одной продольной прорезью;
• в виде прессованных фрагментов цилиндра, так называемых скорлуп.

Последние два исполнения имеют разные модификации, отличающиеся плотностью и наличием теплоотражающей пленки. Прорезь цилиндра и края скорлуп могут быть выполнены в виде шипового соединения.

СП 61.13330.2012 содержит указание о том, тепловая изоляция трубопроводов обязана соответствовать требованиям безопасности и защиты окружающей среды. Сама по себе базальтовая вата этому указанию соответствует в полной мере.

Производители часто прибегают к хитрости: чтобы улучшить потребительские показатели – придать ей гидрофобность, большую плотность, паропроницаемость они используют пропитки на основе фенолоформальдегидных смол. Поэтому 100% безопасной для человека ее назвать нельзя. Перед применением базальтовой ваты в жилом помещении желательно изучить ее гигиенический сертификат.

Монтаж

Волокна утеплителя прочнее, чем у стекловаты, поэтому попадание его частиц в организм через легкие или кожу почти исключено. Однако при работах все же рекомендуется использовать перчатки и респиратор.

Монтаж рулонного полотна не отличается от того способа, каким осуществляется изоляция труб отопления стекловатой. Теплозащита в виде скорлуп и цилиндров крепится на трубы с помощью монтажного скотча или широкого бандажа. Несмотря на некоторую гидрофобность базальтовой ваты, на изолированные с ее помощью трубы также требуется гидрозащитная паропроницаемая оболочка из полиэтилена или рубероида, и дополнительная, из жести либо плотной алюминиевой фольги.

Виды теплоизоляционных материалов

Минеральная вата

Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра

Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:

• достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
• химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
• незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
• минвата считается нетоксичным строительным материалом.

Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.

Существует несколько разновидностей теплоизоляторов из минеральной ваты:

• каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
• стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.

Стекловата

Войлочная стекловата для труб

Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180  С.

Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:

1. стойкость к вибрации;
2. устойчивость к биологическим и химическим воздействиям;
3. длительный срок службы.

Пенополиуретан

Изоляция из пенополиуретана

Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:

• имеет нейтральный запах и нетоксичен;
• стоек к гниению;
• безопасен для человеческого организма;
• очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
• обладает хорошими диэлектрическими свойствами;
• химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
• выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.

Но есть у полимерного утеплителя один существенный недостаток – высокая цена.

Вспененный полиэтилен

Цилиндры для изоляции из вспененного полиэтилена

Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.

Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).

Другие утеплители

Также доступны еще несколько видов утеплителей:

1. Пенополистирол.

Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.

1. Пенопласт.

Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.

Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления

1. Пеноизол.

Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.

1. Пеностекло.

Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.

Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.

Этапы утепления в домашних условиях

После расчета площади утепления можно приступать к процедуре расчета теплоизоляционного материала. Выбрав в качестве утепляющего средства минвату и ее покупки, начинается монтаж.

Схема монтажа состоит из следующих шагов:

• Перемотка трубы скотчем с фольгированной поверхностью или фольгой, которая играет роль отражателя тепла.
• Расположить утеплитель по поверхности трубы. Сегментный кожух надевается на канал, а рулонный необходимо разрезать на отрезки, соответствующие сечению.
• Осмотреть обработанную поверхность и устранить недочеты;
• Произвести закрепление материала металлизированным или сантехническим скотчем.
• При нахождении каналов во влажных условиях следует провести гидроизоляцию при помощи рубероида, железа, стеклоткани.

Если материал содержит фольгированное покрытие, служащее дополнительным термоизоляционным слоем, то результативность утепляющих процедур повышается. Но такое покрытие не противостоит механическим воздействиям.

Пенополиуретан

При желании утеплить пенополиуретановым составом требуется выложить не мало средств. Технология при использовании баллонов состоит из таких этапов:

• Распылить на поверхности состав.
• После застывания проверить на наличие пропусков и устранить их.
• Сделать защиту от солнечных лучей для предотвращения крошения состава.

Обратите внимание: в процессе отвердевания пенополиуретан преумножает объем в 2-3 раза. Если имеются заготовки в виде полуцилиндров, то надет их на трубу

Обычно они оснащены слоем, защищающим от уф-излучения

Если имеются заготовки в виде полуцилиндров, то надет их на трубу. Обычно они оснащены слоем, защищающим от уф-излучения.

Пенополистирол

Легче осуществлять монтаж готовыми скорлупами, чем разрезать листы пенополистирола на отрезки. Стоит учитывать, что верхняя предельная точка температуры соответствует 75ºС. Поэтому материал используется предпочтительно для утепления труб холодного водоснабжения.

Если частный дом отапливается на теплоносителе, температура которого не превышает этого значения 50-60 ºС, то он допускается к употреблению.

Схема монтажа скорлуп:

• Проклеить стыкуемые участки полуцилиндров двусторонним скотчем.
• Надевать на трубы скорлупы методом смещения на расстоянии 10-20 см для достижения монолитности.
• Закрепить односторонним скотчем.
• Нанести светонепроницаемое покрытие (стеклопластик, фольгоизол, пергамин).

В магазине можно приобрести оцинкованные листы для внешнего закрытия, подготовленные под определенный размер скорлупы.

Имея в наличии листы пенополистирола нужно нарезать заготовки. Закреплять их скотчем при наложении на трубу. А также нужно использовать светонепроницаемое покрытие, если возможно попадание солнечных лучей.

Пеноизол

Применяется для утепления магистралей отопления специальными установками. Поэтому применение в домашних условиях исключается.

Вспененный полиэтилен и каучук

При покупке рулонного материала нужно осуществить намотку на трубопровод и закрепить скотчем. При наличии цилиндрической формы утеплителя натянуть ее на трубопровод, как чулок. Если трубы уже монтированы, то можно разрезать цилиндр вдоль.

Широко применяется для утепления трубопроводов гвс, хвс и систем отопления благодаря стойкости материала к высоким и низким температурам.

Теплоизоляционная краска

Материал выпускается в банках и аэрозольных баллончиках. Наносить его можно при помощи распыления или валиком (кистью). Слой рассчитывается исходя из климатических условий и свойств перемещаемой жидкости. Если наблюдаются сильные морозы, то слой делается толще.

После того как участок трубопровода утеплен, можно подумать о присутствии герметика. Лента для герметизации труб применяется, если труба проложена под землей. В этом случае требуется уберечь утепляющий материал от излишней влаги.
