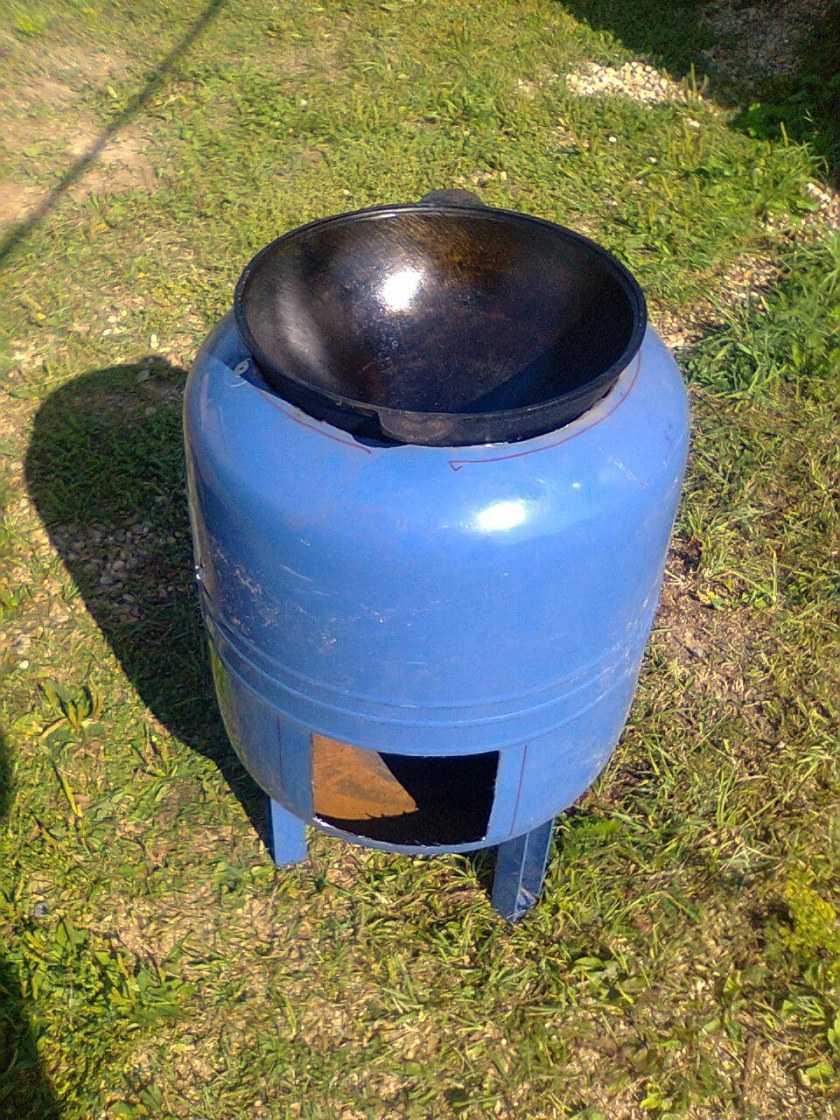

Как сделать печку для казана из газового баллона своими руками

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки

Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

Что такое казан


Печь для казана из автомобильных дисков Казан – это емкость из чугуна или алюминия, придонная область которой имеет форму полусферы. Такое строение позволяет опускать котел прямо в очаг, добиваясь равномерного прогревания содержимого. Готовить еду в небольшом казане можно и в доме на плите, пользуясь подставкой. Для крупной емкости более 10 литров требуется печь, монтируемая на улице. Можно сделать конструкцию стационарной или переносить с места на место. Старую изношенную металлическую печь можно обложить кирпичом.

Толщина стенок казана зависит от используемого материала. Если используется легкий алюминий, их делают толстыми (около 1 см). Чугунное изделие можно сделать тонкостенным (3-4 мм).

Как правильно пользоваться?

Перед тем, как приступить к готовке нужно сначала снять казан с печи и прокалить внутреннюю часть прибора, использую небольшую порцию дров. Таким образом можно ликвидировать остатки запахов, и проверить герметичность установки дверок и дымоотвода.

При дальнейшей эксплуатации соблюдать следующие правила:

  • при горении топлива полностью нагревается поверхность ёмкости и её ножки, поэтому для обеспечения пожаробезопасности конструкцию нужно установить на толстый лист металла,
  • регулярно очищать печь от зольных остатков,
  • использовать для топки только твёрдое топливо. Заливать жидкие нефтепродукты в такую модель печи категорически запрещается,
  • ограничить возможность доступа детей и животных к разогретому прибору,
  • не размещать печь вблизи легко воспламеняющихся предметов,
  • не разжигать печь горючими жидкостями,
  • такая печь не приспособлена для сжигания бытовых и строительных отходов,
  • желательно использовать только сухие дрова, так как при горении сырой древесины будет образовываться капли конденсата и оседать на рабочих элементах устройства,
  • оснастить дымоход печи искроулавливателем в виде консервной банки с проделанными шилом дырочками в большом количестве.

Приготовление еды

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

  • отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
  • буржуйки для обогрева складских, подсобных и других нежилых помещений;
  • приборы для приготовления пищи;
  • малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

  • дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
  • независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Изготовление печи для казана из листовой стали

Это также один из простейших вариантов изготовления печи, при котором в работе потребуется:

  1. сам казан, чтобы измерять диаметр топочной камеры;
  2. сварка, электроды к ней;
  3. листы стали – чем они толще, тем лучше для конструкции;
  4. молоток;
  5. уголки для изготовления ручек и опор;
  6. электродрель;
  7. болгарка.

Обратите внимание! Работа должна производиться на открытом воздухе, неподалеку от источника электричества. При этом все также следует соблюдать правила безопасности

Шаг 1. Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы.

Шаг 2. При помощи болгарки вырежьте из листа стали прямоугольник, длина которого равнялась бы окружности казана. В прямоугольнике проделайте отверстие.

Шаг 3. В верхней части будущей конструкции разметьте и проделайте несколько вертикальных прорезей, чтобы дым впоследствии свободно выходил. Далее в нижней части вырежьте отверстие прямоугольной формы для загрузки дров.

Шаг 4. Сверните лист в цилиндр. Применяйте для этого соответствующую форму, намотайте на нее сталь и добейтесь предельной точности с помощью молотка, или (если есть возможность) примените специальное листогибочное оборудование.

Шаг 5. Вырежьте из уголков опоры и ручки для конструкции.

Шаг 6. С помощью сварки соедините лист в цилиндр, затем приварите к конструкции днище, ручки и опорные элементы. Хотя последние можно прикрутить с помощью обычных болтов, заранее проделав в стали отверстия.

Обратите внимание! Для защиты печи от коррозии покрасьте ее жаропрочной краской в несколько слоев. Все, можете ставить казан, загружать топливо и разводить огонь!. Усовершенствуем конструкцию

Усовершенствуем конструкцию

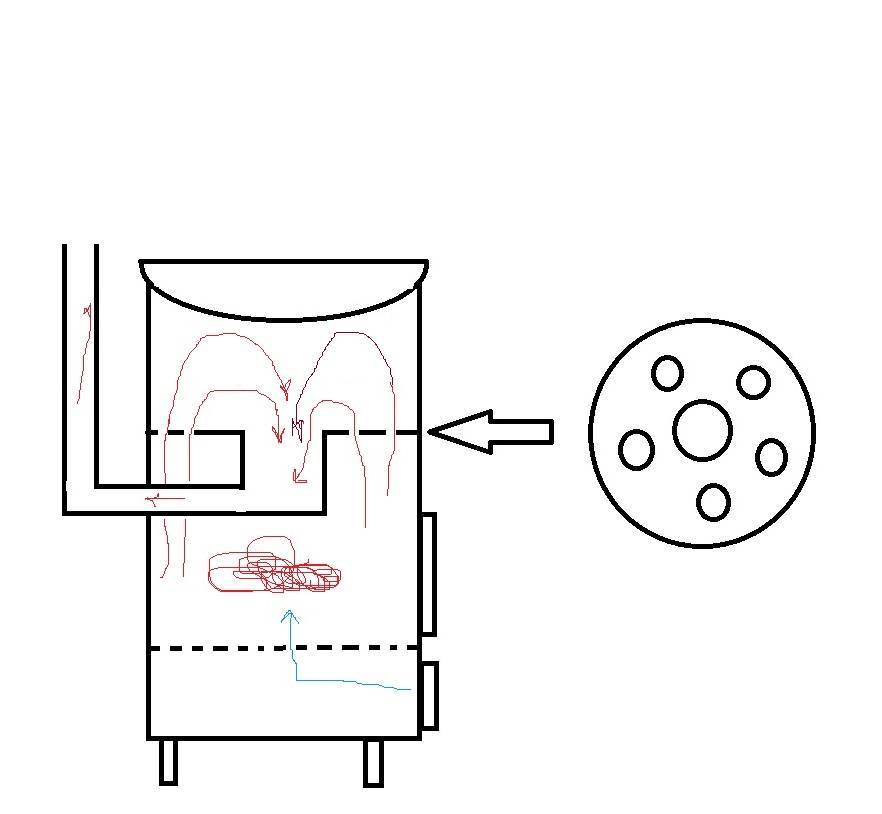

С этой целью оснащаем печь дымоходной трубой, колосником, поддувалом и дверками. Процедура изготовления такая же, как была описана выше, но придется добавить несколько пунктов.

Шаг 1. Вырезайте не только топочное отверстие, но еще одно, поменьше и расположенное снизу, для поддувала. В верхней части вырежьте третье отверстие под дымоход.

Шаг 2. Между топочным и поддувальным вырезами установите колосник, для чего приварите внутри корпуса опоры – куски уголков. Для изготовления простого колосника можете использовать стальную проволоку – сложите отрезки требуемой длины и соедините между собой сваркой. К опорам крепить колосник не нужно.

Шаг 3. Приварите дымоход к соответствующему отверстию в корпусе

Важно, чтобы высота дымохода превышала человеческий рост, иначе дым будет попадать в глаза

Шаг 4. Оснастите дымоход искроулавливателем – консервной банкой с проделанными в ней многочисленными дырочками.

Шаг 5. Дверки можете вырезать из той же листовой стали, хотя можно приобрести уже готовые.

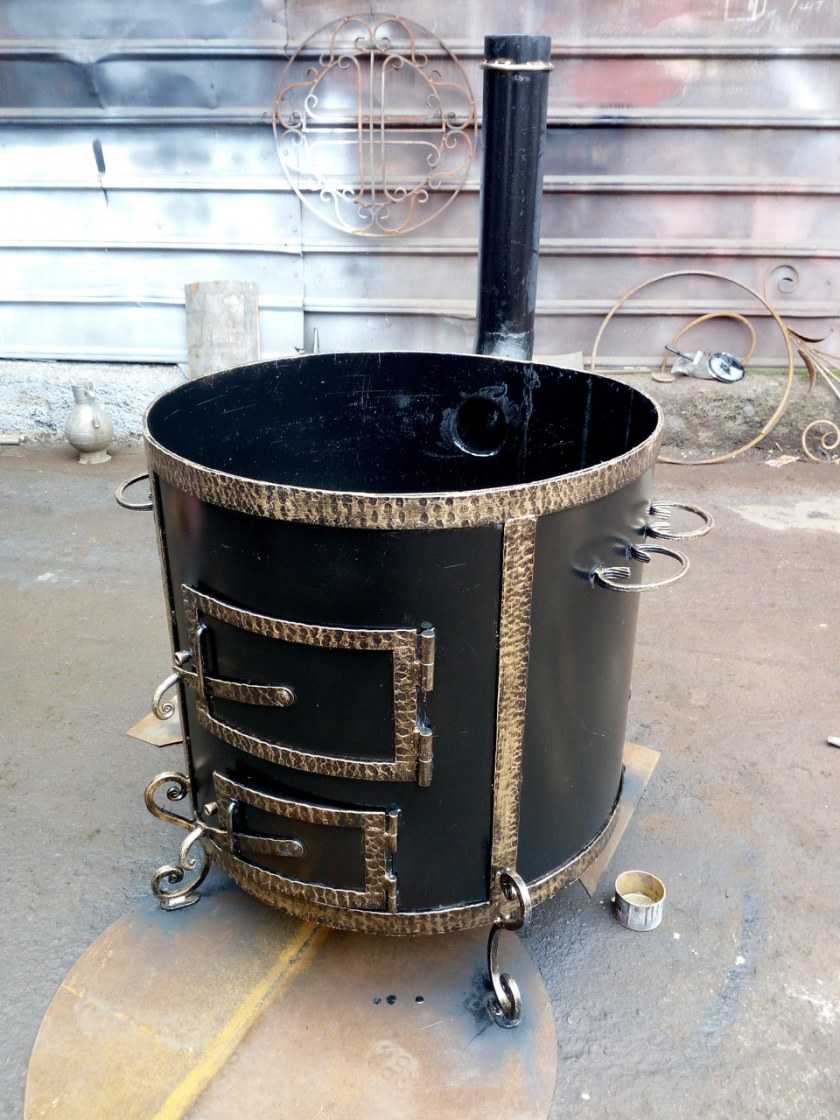

В итоге вы получите такого рода печь для казана своими руками, которую удобно чистить от сажи и куда удобно загружать топливо. Дымные газы будут выводиться в дымоотвод, а регулировка тяги будет осуществляться дверкой поддувала. Хотя транспортировать такую конструкцию не так удобно, поскольку она более габаритна.

Печь для казана из колесных дисков

Изготовление печи для казана из автомобильных дисков своими руками занимает считанные минуты – это одна из самых незатейливых, но, тем не менее, оригинальных конструкций.

Весь процесс можно условно разделить на несколько этапов.

Для изготовления печи для казана вам потребуется:

  • два колёсных диска от отечественного автомобиля тринадцатого радиуса;
  • 1 метр прямоугольной трубы;
  • три больших болта с гайками;
  • 4 гайки на 10;
  • проволока толщиной 8 миллиметров;
  • болгарка;
  • сварочный аппарат;
  • электроды;
  • сварочная маска и сварочные краги.

Прямоугольную трубу, проволоку, гайки и болты приобретаем в любом магазине строительных материалов или на рынке.

Колёсные диски конечно тоже можно купить, но проще объехать несколько шиномонтажных мастерских, где вам их могут отдать бесплатно или за символическую плату.

Нужны штампованные диски, которые сделаны из стали, литые диски не подойдут. Они изготовлены из алюминиевых сплавов, которые боятся высоких температур, а сварить их можно только в аргоновой среде.

Основные этапы работы:

Посредством болгарки отпиливаем на одном из дисков перегородку.
Производим установку одного диска на другой. При этом оставшаяся перегородка предыдущего диска должна находиться внизу.
Перегородка для крепления диска к колесу приварена к основному ободу методом точечной сварки. Нам нужно найти места сварки и прорезать металл перегородки до обода. Не перестарайтесь, обод должен остаться целым.
Резать перегородку нужно отступив от сварного пятна 1,5-2 сантиметра

После разреза металл перегородки легко удаляется, его нужно подковырнуть отвёрткой.
Важно оставить фрагменты перегородки в местах сварки. Они обеспечивают зазор между стенками казана и печью, что создает тягу в печи, и жар равномерно окутывает казан со всех сторон.
Ставим один диск на другой таким образом, чтобы диск с выпиленной перегородкой находился сверху

В нижнем диске крепёжная перегородка остаётся целой, это будет дном нашей печки. Выравниваем оба диска относительно друг друга и свариваем диски по всему периметру.
Теперь необходимо проделать дверку. Пропиливаем в сваренных дисках вертикальный рез по размеру дверцы. Очень важно оставить снизу полоску металла, она будет выполнять роль порога, который будет удерживать угли внутри печи.
После того как сделан пропил, ставим на него болты с накрученными на них гайками, они будут выполнять у нас роль петель.
Болты привариваем с одной стороны пропила, гайки с другой.
Остаётся прорезать дверь по всему периметру и приварить длинный болт, который у нас будет выполнять роль ручки. Края дверцы и проём нужно зачистить от заусенцев напильником или шлифовальным диском.
Теперь делаем ручки для переноски печи. Их выгибаем из проволоки в тисках. Проволока такой толщины гнётся без особых усилий, а прямые углы в местах изгиба ручкам придаются за счёт молотка. Одеваем на ручки гайки и привариваем гайки к корпусу печи друг напротив друга.
Переворачиваем печь и привариваем три ножки. Длина каждой ножки 30 сантиметров.
Также необходимо заварить большое отверстие под ступицу, которое находится в центре диска. Это можно сделать при помощи любого куска металла подходящей формы.
Загружаем печь дровами и хорошо прокаливаем её. Во время этого процесса остатки краски на дисках выгорают, и печь можно покрасить при помощи любой термостойкой краски.

Этапы и инструкция по изготовлению

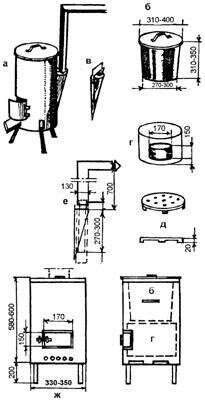

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

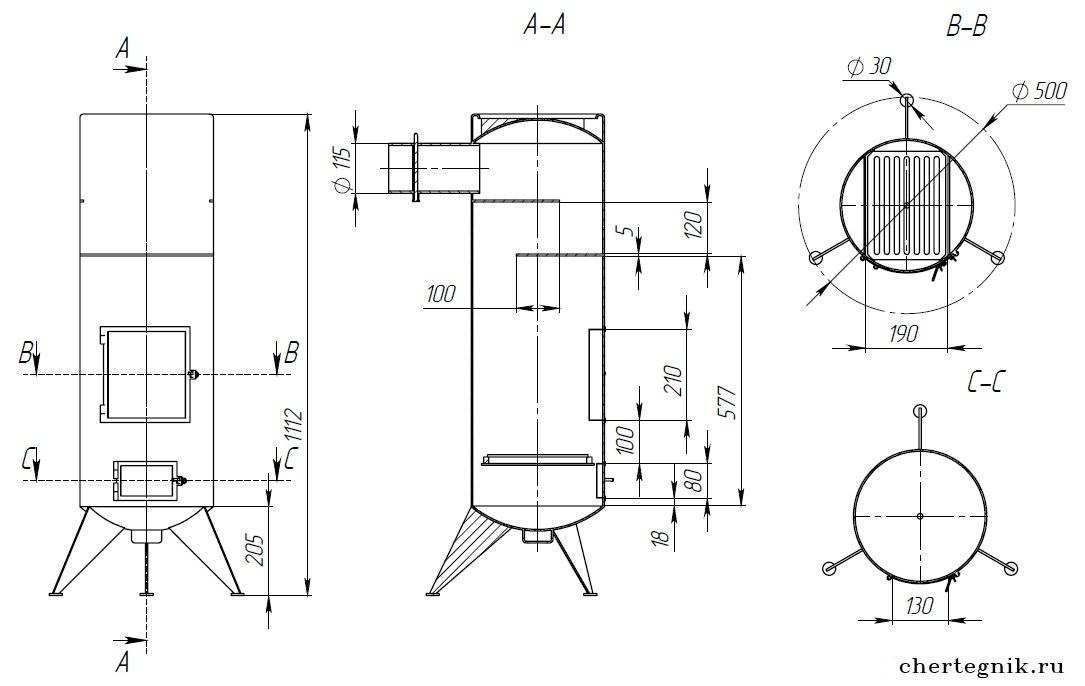

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.Размеры в мм.
Водопроводная труба, сечением 250Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4255/255
Уголок с полкой 404 шт по 400
Петельки для дверцы2 шт
Для изготовления ручекПолоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

  • сварочный аппарат;
  • электроды АНО-21 или МР-3;
  • болгарка с зачистным и отрезным кругом;
  • электродрель с набором сверел по металлу;
  • набор слесарных инструментов;
  • рулетка и разметочный карандаш;
  • верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

  • От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
  • Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

  • Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
  • При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
  • Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

Готовая конструкция печки под казан из трубы

Кирпичная печь для казана

Конструкция для приготовления пищи в казане может быть переносной и стационарной. Мобильная, конечно, удобна тем, что его можно передвигать. Зато стационарная может удачно вписаться в экстерьер дачи и украсить собой приусадебный участок

Кроме того, она все-таки более экономична и эффективна, что важно, если вы будете пользоваться ею достаточно часто

Устройство для приготовления пищи в казане имеет простую конструкцию. Чтобы возвести печь для казана, потребуются следующие материалы:

  • кирпич огнеупорный красный, кладочный раствор из песка и шамотного порошка;
  • решетка колосниковая, дверцы для прочистного отверстия, зольника и топки;
  • стальные уголки, стальная плита толщиной около 20 мм для перекрытия верха.

Снаружи печь может иметь любую конфигурацию, но внутри она имеет форму усеченного конуса, перевернутого вниз, и напоминает подставку для яиц. Она должна быть такой, чтобы хорошо прогревалось не только донышко, но и стенки казана. Высота печи подбирается под рост повара – чтобы ею было удобно пользоваться, примерно 82-85 см.

Подготовительные действия

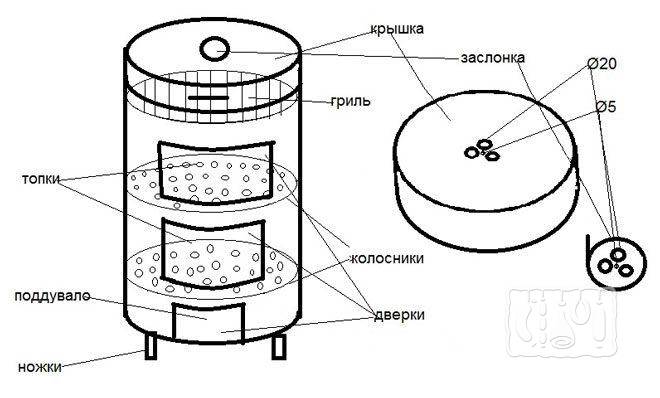

На этом этапе выбирают газовый баллон, готовят схемы или чертежи с размерами, материалы и инструменты.

Схема мангала

Это довольно простое сооружение. Для его создания не нужны сложные чертежи, но схему с размерами желательно сделать. Это поможет определить количество требуемых материалов и спланировать порядок выполнения действий.

Можно также рассмотреть чертежи, предлагаемые в сети: они помогут внести полезные изменения в предлагаемый вариант мангала, улучшить его или упростить процесс изготовления

Что потребуется

Кроме самого баллона потребуются такие материалы:

  • отрезки уголков и труб из стали;
  • дверные петли;
  • металлические ручки (они нужны для крышки);
  • для дымохода: труба с коленом (под углом 90 градусов) — диаметр 100 мм;
  • болты и гайки;
  • материалы для украшения и финишной обработки конструкции — грунтовка, растворитель, краска, выбранный декор и т. д.

Из инструментов нужны:

  • сварочный трансформатор;
  • болгарка (угловая шлифовальная машина), а также зачистной и отрезной диски для неё;
  • электроды диаметром 3–4 мм;
  • электродрель и свёрла по металлу;
  • струбцины — необходимы для закрепления деталей из металла;
  • длинная металлическая линейка;
  • керн;
  • кисти для окрашивания мангала (также можно использовать насадку в виде щётки на дрель, чтобы упростить процесс покраски);
  • газовый, разводной ключи и набор гаечных.

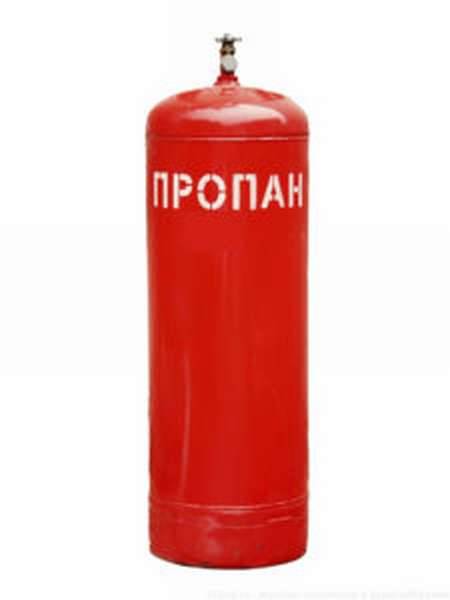

Выбор баллона

Подойдёт баллон вместительностью 50 л. Его конструкция позволяет использовать шампуры на всю длину, а потому быстрее готовить для большого количества людей.

Толщина стенок у таких ёмкостей — не менее трёх миллиметров, поэтому даже те изделия, которые долго находились на улице, скорее всего, можно использовать. Главное — проверить на наличие коррозии. Если она есть, лучше такой баллон не брать.

Правила безопасности при работе с баллонами

Работая с газовыми баллонами, соблюдайте три простых правила безопасности:

  1. Не используйте болгарку, пока не убедитесь в отсутствии опасных веществ внутри баллона. Открученный вентиль ёмкости и отсутствие газа в ней — это признак того, что давление внутри уже равно атмосферному, но не всегда того, что баллон безопасен. Часто в нём остаются конденсат и газолин. Убрать эти вещества необходимо. Делают так:
    • переворачивают ёмкость, чтобы слить возможные остатки опасных веществ;
  2. возвращают в нормальное положение и наполняют водой;
  3. ждут 2–3 дня;
  4. сливают жидкость — после этого баллон становится полностью безопасным для работы с ним.
  5. Во время сварочных работ или резки металла не забывайте о защите рук, глаз, используйте спецодежду.
  6. Работайте на улице или в просторном и хорошо проветриваемом помещении, в котором нет детей или домашних животных.

Дата: 19 декабря 2010

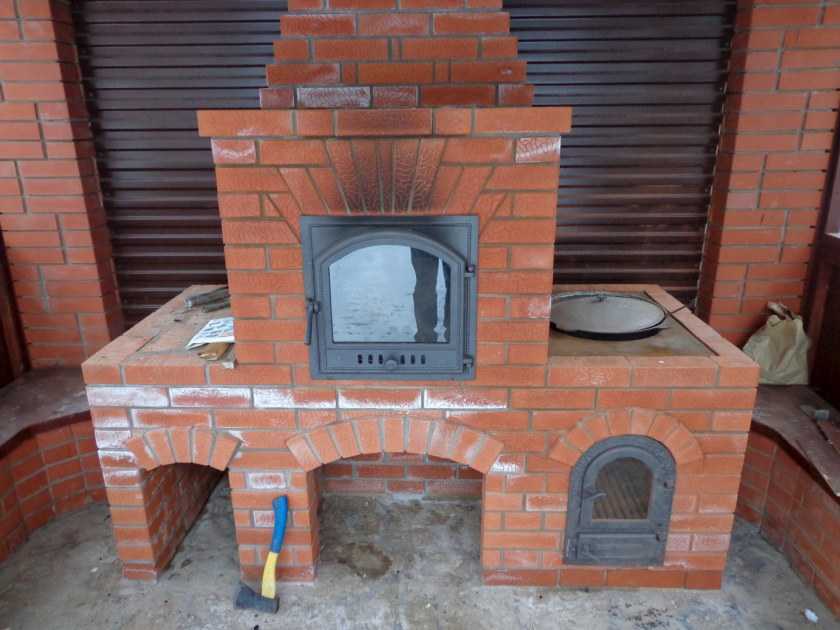

Стационарная печь для казана из кирпича

На даче или вблизи загородного дома можно построить печь для казана в стационарном исполнении – она наиболее удобна в эксплуатации и вдобавок служит украшением участка. Чтобы повару не приходилось наклоняться, ее возводят на высоту в 80 – 90 см, что примерно соответствует высоте кухонного стола. Сверху на печь укладывается стальная плита толщиной около 20 мм с отверстием под казан.

Поскольку агрегат все время будет находиться на виду, очень важно обеспечить ему привлекательную внешность. В связи с этим плиту, дверцы и другие наружные детали рекомендуется приобрести в магазине: в заводском исполнении они смотрятся куда интересней, чем самодельные

Печь из кирпича

К тому же покупная плита обычно снабжается несколькими кольцами, путем установки которых можно менять диаметр отверстия. Это даст возможность использовать казаны разных размеров. В магазине можно найти и различные аксессуары – лопатку для удаления золы, кочергу и пр.

Размеры топочной дверцы зависят от вида топлива, которое предполагается применять. Для полевой кухни более всего подходят дрова – тогда дверца должна иметь ширину не менее 40 см. Если же печь будет топиться углем, дверца может быть более узкой.

Перечень необходимых материалов, инструментов и средств безопасности

Прежде, чем приступить, необходимо знать, что понадобится. Поэтому дальше будет перечень материалов, что понадобились конкретно мне для изготовления:

  • Металлическая труба (диаметром 100 – 150 миллиметров).
  • Металлический уголок.
  • Лист металла.
  • Колосниковая решётка.
  • Дверца поддувала.
  • Дверца топочная.
  • Асбестовый шнур.

Следующий список – инструменты, требующиеся для изготовления печи:

  • Сварочный аппарат и электроды к нему.
  • Болгарка и набор кругов для работы с металлом.
  • Набор электродрели и свёрла для неё.
  • Жёсткую щётку по металлу (у неё стальная проволочная щетина).
  • Плоскогубцы, молоток и зубило.
  • Маркер, рулетка или линейку.

Как и любая другая металлургическая работа, эта работа опасна тем, что искры и окалины, что разлетаются в разные стороны могут повредить кожу и, в частности, глаза, поэтому используйте следующие средства защиты:

  • Специальные очки для работы с металлом.
  • Закрытую плотную обувь.
  • Сварочную маску.
  • Костюм из плотной ткани и перчатки.

Видео: печь под казан

Кастрюля с плоским дном прогревается быстрее снизу, а вот казан равномерно распределит тепло. Что и делает блюда в казане такими вкусными. Но без специальной печи готовить в казане не получится. Вы можете сделать печку под небольшой казан из старого газового баллона.

Все ли газовые баллоны подойдут?

Важны 2 параметра:

  • диаметр;
  • объём топки.

Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые. 9.2 и 18-литровые, несмотря на их больший диаметр, «бракуем» сразу из-за их маленьких объемов. Ведь часть объема «съедят» днище казана и поддувало (зольник). И получится, что вам с такой печкой нужно постоянно подкладывать маленькие чурочки – преодоление трудностей, которые сначала можно исключить.

Остаются 27 и 50 литровые газовые баллоны. Их мы рекомендуем для изготовления печи под казан. 50-литровый баллон предпочтительней, он позволит вам топку большего объема и удобный зольник. Да и если отрезая, вы где-то промахнетесь, можно исправиться без заметного вреда.

Второй вопрос, что надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу. Обычно, отдельный дымоотвод делают чтобы уменьшить задымление вокруг казана. При высокой трубе и хорошей тяге это работает.

Но у нас маленькая переносная печь

Наши соображения против:

  • Высота этой трубы будет никакая и тяги она не создаст;
  • Будет торчать очень нагретая железка;
  • Конструкция выходит дороже и тяжелее;
  • Нужно еще с собой брать трубу.

Третий, немаловажный вопрос, делать или нет поддувало.

Есть два варианта оформления нижней части печи из баллона:

  • Решетка-колосник, и мелкие угольки с золой летят вниз;
  • Оформленное поддувало куда и падают мелкие угольки с золой.

В очень редких случаях можно не делать поддувало. Тогда мелкие угли будут падать вниз. На наш взгляд, это риск и лучше сделать нормальное поддувало с зольником. Это надежность.

Выбор баллона и конструкции печки

Все ли газовые баллоны подойдут?

Важны 2 параметра:

  • диаметр;
  • объём топки.

Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые. 9.2 и 18-литровые, несмотря на их больший диаметр, «бракуем» сразу из-за их маленьких объемов. Ведь часть объема «съедят» днище казана и поддувало (зольник). И получится, что вам с такой печкой нужно постоянно подкладывать маленькие чурочки – преодоление трудностей, которые сначала можно исключить.

Остаются 27 и 50 литровые газовые баллоны. Их мы рекомендуем для изготовления печи под казан. 50-литровый баллон предпочтительней, он позволит вам топку большего объема и удобный зольник. Да и если отрезая, вы где-то промахнетесь, можно исправиться без заметного вреда.

Второй вопрос, что надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу. Обычно, отдельный дымоотвод делают чтобы уменьшить задымление вокруг казана. При высокой трубе и хорошей тяге это работает.

Но у нас маленькая переносная печь

Наши соображения против:

  • Высота этой трубы будет никакая и тяги она не создаст;
  • Будет торчать очень нагретая железка;
  • Конструкция выходит дороже и тяжелее;
  • Нужно еще с собой брать трубу.

Третий, немаловажный вопрос, делать или нет поддувало.

Есть два варианта оформления нижней части печи из баллона:

  • Решетка-колосник, и мелкие угольки с золой летят вниз;
  • Оформленное поддувало куда и падают мелкие угольки с золой.

В очень редких случаях можно не делать поддувало. Тогда мелкие угли будут падать вниз. На наш взгляд, это риск и лучше сделать нормальное поддувало с зольником. Это надежность.

Необходимые материалы и инструменты

Для постройки переносной отопительно-варочной печи понадобятся:

  • баллон для бытового газа объёмом 50 литров;
  • труба диаметром 100 мм и более;
  • петли дверные металлические — 2 шт.;
  • решётка колосниковая чугунная;
  • пруток стальной диаметром 8–10 мм;
  • отрезок металлического уголка с полкой 20–25 мм;
  • листовая сталь толщиной 5–6 мм;
  • теплоизолированные ручки;
  • жаростойкая грунтовка и краска.

Без сварочного аппарата при изготовлении металлической печи не обойтись

Необходимые для работы инструменты сегодня есть у каждого. Если же из представленного ниже списка у вас нет того или иного приспособления, то лучше приобрести его заранее. Впоследствии это сэкономит немало времени и нервов. Итак, вот что понадобится для постройки мобильной печи из баллона:

  • простой сварочный трансформатор или полупроводниковый инвертор, рассчитанный на работу с электродами диаметром 3–4 мм;
  • угловая шлифовальная машина (УШМ), или, по-народному, «болгарка», предназначенная для работы с дисками не менее 180 мм;
  • круги для УШМ — несколько отрезных и один зачистной (обязательно для работы по металлу);
  • дрель электрическая с набором свёрл;
  • насадка «кольцевая пила» для угловой шлифовальной машины;
  • сварочные электроды;
  • молоток;
  • зубило;
  • рулетка и металлическая линейка;
  • чертилка для разметки по металлу.

Резка баллона при помощи «болгарки» представляет определённые трудности, поэтому если у вас есть доступ к газорежущему оборудованию, то непременно воспользуйтесь этой возможностью.

Особенности конструкции

Чтобы готовить в казане не достаточно подставки на костре или примитивной треноги, нужна хорошая печь. Идеальный вариант — это добротный прибор из кирпича, но для отдыха на природе многие хотят иметь более мобильный и компактный аппарат из металла.

Однако любая металлическая конструкция печи имеет слабые зоны сварные швы. Именно в этих местах в обычных условиях быстро разрушается металл, а при нагреве до высоких температур этот процесс ускоряется многократно. Решить проблему можно с помощью старого газового баллона на 50 литров. У него минимальное количество швов, утолщённые стенки и днище.

Баллон 50 литров, диаметр = 30 см

Баллон для изготовления печи под казан удобен ещё и тем, что имеет подходящие размеры сечения горловины, соответствующий стандартным габаритам данной посудины и является практически готовой ёмкостью для топки с идеальной сферической формой. Остаётся только подготовить проёмы под дверцы, установить печную фурнитуру и дымоотводную трубу и печка для казана из газового баллона будет готова к использованию.

Получится не только мобильная, но и достаточно безопасная печь. Она быстро нагревается сама и так же быстро нагревает посуду. Для полноценного разогрева казан нужно подобрать такого размера, чтобы он мог погружаться в ёмкость на 2/3, а ещё лучше по верхнюю окантовку.

Вывод

Печь под казан из баллона пригодится на каждом дачном участке. Она может использоваться не только для приготовления вкусных блюд, а и для обогрева дома. Соорудить такого типа прибор своими руками может каждый – стоит только немного постараться и пофантазировать. К тому же это совсем не затратное дело, в большинстве случаев можно использовать подручные материалы, даже те, которые уже давно списаны со счетов.

←Предыдущая статья
Следующая статья →

Шашлык на даче – дело привычное, у русского человека тяга к дружеским застольям на лоне природы в крови. Но не менее популярны походный кулеш, плов с дымком и другие блюда, готовящиеся на открытом воздухе в казане. Если вы хотите расширить ассортимент блюд, которыми можно чествовать друзей, приезжая шумной компанией на дачу, предлагаем узнать, как изготовить печь для казана из трубы своими руками, чтобы сэкономить средства на покупке готового изделия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
