Как сделать печь под казан своими руками из кирпича

Вторая версия

Готовится основание. Для него подготавливается зона. С неё устраняются всякие загрязнения. Создаётся опалубка. Её базисный материал – обрезная доска. Готовится состав (цемент – песок 3:1). Заливается в опалубку. Слой – 10 см. Далее он армируется. Прокладывается гидрозащита. Начинается первая линия.

Схемы данной кладки изображены

Она выкладывается из половинок. Это мера для связки швов. Для формирования следующей линии применяется целый кирпич. Идёт чередование линий по такому принципу (половина – целый кирпич).

Металлические компоненты фиксируются во время кладки.

При создании линии 1 и 2 сохраняется незначительное отверстие. В нём расположится зольник. Для фиксации его дверки применяется обычная проволока. На последующих рядах выстраиваются стенки, далее создаётся колосник и устраивается отверстие для устранения дыма.

ТО перекрывается линиями 6 и 8. Дальнейшими рядами продолжают формироваться стены. На финальной стадии ставится варочная плоскость с отверстием.

Так реализуется несложный проект с печкой для казана.

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

1. На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.

2. В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
3. Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
4. Сверху насыпать такой же слой гравия.
5. Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.

6. Установить опалубку на дно котлована параллельно его стенкам.

7. Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.

8. Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.

9. Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.

10. Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.

11. Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала.

12. Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
13. Сформировать места для зольников и дверей.

14. Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.

15. К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
16. Установить смеситель и мойку. Присоединить шланги подачи воды.
17. После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
18. Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
19. Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.

20. Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.

Возведение печи

Процесс возведения кирпичной печи для казана своими руками немыслим без соблюдения определенных правил и пунктуальности выполняемых действий. Предельной чуткости и внимательности требует порядовка.

Всегда можно найти превеликое множество ее вариантов и выбрать наиболее приемлемое решение

Кладка печи выполняется только в теплую погоду, и работы в холодное время категорически недопустимы.

Связующий раствор приготавливается двух видов:

• Для керамических кирпичей – 1-а мера глины смешивается с 2,5 мерой песка и разводится водой до требуемой консистенции.
• Для шамотных кирпичей – раствор аналогичен, но с примесью шамотного порошка в соотношении: 3-и меры шамотного порошка на каждую меру песка.

Глина непременно предварительно замачивается, а затем протирается через сито. Подобная «протирка» удалит из раствора все ненужные включения.

Очень важно, чтобы приготовленный раствор был густой консистенции, иначе неизбежны подтеки и «плавание» рядов. После изготовления раствора приступают непосредственно к кладке

После изготовления раствора приступают непосредственно к кладке.

Печь под казан из кирпича выкладывается по определенным правилам:

• Кирпичи перед кладкой должны быть обязательно замочены в воде.
• Кирпичная порядовка должна соблюдаться неукоснительно.
• Швы должны иметь толщину max = 5 мм.
• Толщина швов по рядам должна быть совершенно одинаковой.
• Всевозможные подтеки незамедлительно удаляются.
• После частичного схватывания раствора швы необходимо расшить.

После завершения черновых кладочных работ получившаяся кирпичная печная конструкция оставляется для просушки.

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Как сделать кирпичную печку своими руками? Порядовка устройства

Для кладки подойдет такой раствор: цемент, песок и красная глина в пропорциях 1:3:2.

1. В проекте, включающем столешницу, нижние ряды нужно выкладывать в форме буквы «Ш». Слева предполагается сама печь, а справа — столешница или столик для разделки мяса. Сперва уложите пять рядов. Обязательно проверяйте их по уровню. Для прочной вертикальной фиксации раствор нужно наносить на стенки каждого кирпича.
2. Каждый второй ряд следует начинать с половины кирпича. Толщина задней стенки составляет 3 кирпича, боковых стенок — 2.
3. 6, 9 и 14 ряды сделайте выступающими. Нижний — для съемного поддона, средний — для решеток барбекю или колосниковых решеток и верхний — для коптильни. Конечный 15 ряд придется как раз под рабочую поверхность стола.
4. Прогал между кирпичом и столешницей стоит покрыть герметичным гелем, чтобы при желании встроить в рабочее пространство раковину и водопровод.
5. Переднюю часть печки можно скруглить аркой. Чтобы это сделать, следует установить деревянный каркас, поверх которого укладывают и заливают кирпичи. Укладку нужно закончить центральным кирпичом, закрепив им всю арку. После того как раствор застынет, деревянную подставку можно убирать.
6. Столешница заказывается заранее либо самостоятельно изготавливается из фанеры и керамогранита.
7. Дымовую трубу и вытяжку можно приобрести готовыми или сделать самому. Для этого понадобится скрепить листовой металл сваркой, чтобы получить необходимую форму. Стыки нужно обработать герметиком, чтобы через них не выходил дым. Длина трубы должна быть не менее 60 см, диаметр — 12 см.
8. Если беседка с крышей, дымоход следует изолировать, обернув асбестовым картоном или негорючей минеральной ватой. Верх трубы защищают конусом листового металла: это предотвратит попадание дождя и снега.

Фото 2. Порядовка кирпичной печи для беседки. Состоит из 26 этапов, при изготовлении используются два вида кирпича.

Нижнюю часть получившейся конструкции можно использовать как дровник. Дно жаровни практичнее сделать стальным.

Сложности при постройке

У многих трудности с постройкой печи возникают еще на стадии проектирования. При недостатке опыта готовые схемы кирпичных печек лучше найти в интернете: они подходят под любую беседку. Останется правильно залить фундамент и рассчитать пространство.

При неправильной укладке кирпича возможно появление неровностей и выступов. Поначалу огрехи можно не заметить, но они обязательно проявят себя по мере возведения следующих рядов. Чтобы избежать этого, можно ориентироваться на горизонтальную нитку, натянутую по уровню. Она поможет увидеть неровности сразу.

​

Если бугорок все же появился, снимите верхние ряды кирпичей.

Необходимо следить, чтобы в кладке не оставалось ниш, чтобы раствор распределялся равномерно. На исправление ошибки есть всего 2—3 часа, пока раствор не схватился.

При строительстве арки нужно подрезать боковые кирпичи шлифовальным аппаратом. Если его нет, строительный материал можно аккуратно раскалывать точными ударами.

Если через стык между трубой дымохода и крышей попадают осадки, есть возможность исправить это, не разбирая кладку. Пройдите по стыку кровельной лентой на битумной основе. Ею требуется обернуть трубу, полностью закрыв щели и проблемные места. При нагревании лента слипается. После таких манипуляций не страшна никакая непогода.

Как сделать своими руками

Процесс монтажа подставки под казан зависит от сложности конструкции. Наиболее простой вариант — земляной очаг, не требующий особых материалов и времени. Самым трудоемким считается изготовление кирпичной стационарной печи.

Из кирпича или булыжника

Упрощенные конструкции выглядят как квадратные или округлые «колодцы». Усложненные многофункциональные разновидности имеют дополнительные модули: сушку, плиту, коптильню, мангал. Мастеру понадобятся: кирпич, глина, песок, вода, асбест, арматура. Работа выполняется пошагово:

• заливают бетонное основание толщиной до 12 см, укрепляют его арматурой;
• из глины, песка и асбеста готовят кладочный раствор;
• по намеченному периметру выкладывают ряды кирпичей, затирая швы раствором;
• на одном из верхних рядов делают отверстие для циркуляции воздуха;
• дают конструкции полностью просохнуть.

Из металлической трубы

Диаметр выбранной цилиндрической заготовки должен соответствовать размеру казана. Кроме основной трубы для работы понадобятся металлический лист, арматура, петли, труба диаметром 10–15 см для дымохода. Технология состоит из следующих этапов:

• изготавливают чертеж с указанием всех размеров;
• из трубы вырезают цилиндр необходимой длины;
• для очага с дверцей сбоку делают отверстие;
• приваривают петли и вешают на них дверцу;
• снизу выпиливают окошко для нижней тяги;
• из металлического листа вырезают круг по диаметру трубы;
• приваривают к цилиндру вырезанное днище;
• сбоку устанавливают трубу для дымохода;
• из арматуры делают треногу и фиксируют ее к основанию.

Земляной очаг

Это один из самых древних видов очагов, хотя он не потерял популярность и в современное время. Для его устройства не нужны дорогостоящие материалы и сложные инструменты. Понадобятся лишь лопата, камень, глина. Методика включает несколько этапов:

• в земле делают углубление нужного размера;
• устанавливают в яму казан;
• стенки емкости обкладывают камнем;
• замазывают щели в кладке глиной;
• к яме делают два подкопа для тяги.

Технология проста, так как не требует особых строительных навыков. Земляная конструкция удобна как временное сооружение, когда нужно приготовить пищу для большого количества людей, так как маленькие печи не предусматривают установку огромного казана. Такой тип очага востребован также в походных условиях.

Очаг для казана — популярное сооружение, которое позволяет расширить гастрономическую палитру и превратить процесс приготовления еды в настоящий праздник на свежем воздухе. Для этого подходят как стационарные, так и переносные экземпляры. При желании пользоваться не заводской, а самодельной печью есть возможность сделать ее своими руками. Сложность работы зависит от выбранного типа подставки и материалов.

Металлическая печь для казана

Самую простую металлическую печь под казан своими руками можно сделать из бочки или трубы диаметром 250–300 мм и толщиной стенки не менее 3 мм также потребуется листовой метал той же толщины и полоса шириной 20 мм.

Металлическим листом необходимо закрыть один торец трубы методом крепления на сварку. Дно топливника готово. В самой трубе нужно вырезать проем под дверцу и сделать конусообразные прорези для выхода дымовых газов сверху. Дальше берется полоса или уголок для формирования ручек, ножек и дверцы. Все элементы привариваются.

Такие конструкции можно модернизировать колосниками, зольниками или добавлением дымохода. Также совсем небольшую печку можно сделать из автомобильных дисков, у них, как правило, очень толстый метал, который долго не прогорает. Для этого нужно сварить два диска вместе, у одного из них нужно заранее вырезать дно. Дальше приделываются ручки, ножки и дверца. Печь готова.

Существует очень много вариантов, как сделать печь для казана своими руками, главное определиться с тем, какого вида конструкция будет более подходящей. Если хочется долговечную массивную печь с барбекю и казаном для комфортного времяпровождения на своем участке нужно запастись временем и силами, а если достаточно обычного металлического устройства, то сделать его можно из подручных средств потратив не более пары часов.

Простая печь для казана из трубы своими руками

Итак, это пожалуй, самая простая и одновременно надежная конструкция мобильной печи для казана на дачу. Мудрить тут с первого взгляда незачем – труба она и есть труба – с одной стороны горнило топки, с другой наглухо заваренное отверстие. Труба, она и в Африке и в Азии труба.

Но, это только на первый взгляд, и, увы чисто дилетантский. Ведь в конструкции не учтены многие, жизненно важные моменты просто необходимые для работы с такой печью:

• Первое, приготовление пищи в традициях восточных народов не ограничивается только пловом, а мясо, а традиционный мясной фарш, а насыщенный бульон со специями и запахом дыма. И это все изобилие будет готовиться на одной закладке дров? Конечно же, нет, дрова и другое топливо должны постоянно подбрасываться в топку. То есть необходима дверца топки.
• Второе, поскольку печь для казана из трубы рассчитывается как сооружение мобильное, которое при желании можно просто взять и убрать в чулан, требует чтобы после того как будет приготовлена еда оставляла после себя нормальную зеленую лужайку. Это значит, что днище, должно быть заварено листовым металлом и иметь зольник.
• Третье, поскольку конструкция мобильная значит, необходимы и ручки и возможно колесики для перемещения печи по участку.
• Четвертое, при сгорании дров или паллет образуется дым, так вот, чтобы дым не мешал работать с мясом и рисом, необходимо позаботиться о дымоходной трубе. Небольшой, но вполне работоспособной и создающей достаточную тягу для горения дров.
• Ну и конечно, колосниковая решетка, как без нее.

Вот так и получается, что даже самая проста конструкция, начинает приобретать вполне осязаемые формы настоящей печи.

Итак, что понадобиться для сооружения печки. Прежде всего, самый главный элемент – татарский казан. Именно от его литража и размеров и зависит, какого диаметра нужно будет искать трубу. Для небольших размеров посуды рекомендуется присмотреться к толстостенным трубам диаметров от 450 мм. Для небольших, емкостей на 5-10 литров этого вполне достаточно. Для более объемных изделий, например 20 литрового объема нужно искать трубу диаметром 500 или даже 650 мм.

Дополнительные аксессуары и элементы для печи рекомендуется подобрать из толстого, прочного железа. Например, днище желательно сделать из листового металла толщиной 3-4 мм. Такое днище и без того утяжелит многокилограммовую конструкцию, но зато при таком раскладе можно быть уверенным, что оно не прогорит, как минимум лет 10-15.

Ручки, запоры и другие элементы можно выполнить из квадрата или из арматуры диаметром 6-10 мм. Ну а что касается дверей и навесов, то здесь уже можно подключить фантазию и использовать как обычные дверные петли, так и сделать самостоятельно что-то эксклюзивное и необычное.

Советы по эксплуатации

Перед первым использованием печка должна быть хорошо прогрета, при этом неважно, куплена она на заводе или сделана своими руками. Производители наносят специальное транспортировочное покрытие с целью защиты изделия от повреждений, перед готовкой продуктов его необходимо выжечь. Кирпичный очаг требует дополнительной просушки, чтобы улучшить прочность раствора и окончательно подготовить материал к эксплуатации

Кирпичный очаг требует дополнительной просушки, чтобы улучшить прочность раствора и окончательно подготовить материал к эксплуатации.

При регулярном использовании печи следует:

• систематически удалять золу из колосников и топки;
• вычищать слои сажи в дымоходе;
• убирать нагар изнутри;
• избавляться от всех возможных засоров.

В предусмотренной под казан печи недопустимо жечь листья, траву или мусор, иначе она быстро засорится. Нельзя гасить горящие дрова или угли водой, так же как и разжигать их с помощью керосина или бензина. Чтобы с розжигом не возникло никаких проблем, необходимо использовать исключительно сухие поленья.

Неправильное применение самодельной или промышленной печи неизбежно приведет к ее скорой поломке. В некоторых случаях небрежное обращение создает условия, опасные для жизни

Кроме того, важно помнить, что пользоваться такими конструкциями могут только взрослые люди

Печь необходимо регулярно очищать от золы и нагара

Изготовление печек для казана

Кирпичные печи

Печь для казана из кирпича никакого отношения к отоплению не имеет, как правило, её располагают на улице. Устройство предназначено исключительно для кулинарии, благодаря некоторой теплоёмкости и регулировкам производительности в нём можно готовить по-азиатски.

Внешне печь напоминает небольшую тумбу (иногда со скошенными или скруглёнными углами) высотой около 80-90 сантиметров, со сторонами примерно в 3,5-5 кирпичей. Как и у отопительных теплогенераторов, здесь есть колосниковая решётка, топка и поддувало, причём проёмы в обязательном порядке снабжаются дверцами. Дымоход выполняется из металла или камня и подсоединяется к задней/боковой стенке печи, почти всегда в его конструкции есть задвижка, чтобы управлять тягой.

Топка печи для казана с двумя проёмами для отвода дыма

Сама кладка сложнее, чем кажется на первый взгляд, но сделать печи под казан своими руками можно! Снаружи используется обычный печной кирпич, это кожух-облицовка. Самое интересное кроется в конструкции топки. Её собирают из огнеупорных кирпичей на шамотном растворе, причём без перевязки с кожухом. Форма топки должна напоминать цилиндр, поэтому кладку часто ведут половинками или вертикально расположенными кирпичами, порядовки многих моделей предусматривают резку/подтёсывание прямоугольных материалов.

Особенности формирования шамотного ядра

В верхней части топки оставляют один или несколько проёмов (так называемые «подвёртки») для отвода продуктов горения. В зависимости от характера движения дымовых газов выделяют две конструкции печи под казан:

• С направлением газов в нижнюю часть печи (каналы находятся между лицевой кладкой и шамотным ядром).
• Со сборкой и отводом дыма в верхней части устройства. Пространство между топкой и облицовкой может быть заполнено сыпучими материалами. Топку иногда сужают кверху, образуя так называемую «диафрагму», «притормаживающую» горячие газы.

Один из вариантов организации отвода газов

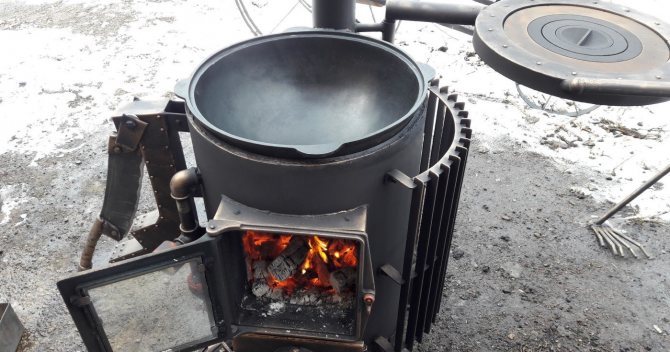

Печь для казана из металла

В продаже есть немало заводских недорогих моделей, но это как раз тот случай, когда можно обойтись своими силами и почти гарантированно добиться успеха. Сделать железную печь под казан своими руками можно из любого цилиндрического предмета, скорее всего, не понадобится даже сварка.

В колёсных дисках казан будет стоять очень надёжно

Домашние мастера используют:

• трубы большого сечения,
• газовые баллоны,
• сваренные друг с другом колёсные диски,
• бочки,
• старые выварки,
• свёрнутый листовой металл.

Оптимальные габариты выбирают в зависимости от размеров котла. Соотношение диаметра заготовки и казана выбирается таким образом, чтобы котёл заглублялся примерно на четверть-треть. Оптимальной считается длина изделия в 1,5-2 раза превышающая диаметр (в пределах 90 см).

Блюдо с дымком на печи из трубы

Прежде всего в заготовке вырезается проём для топки. Дверцы тут обычно не делают, зольник тоже не предусмотрен. Если дна нет, подом в топочной камере может служить подготовленная площадка или даже грунт. Дымоход используется крайне редко – только когда устанавливаются дверцы и предпринимается попытка воспроизвести режим томления, как в кирпичной печи для восточной кухни.

Если устройство создаётся из бочки или баллона, то необходимо срезать верхнюю часть, чтобы получилось гнездо для котла. В печах для казана из трубы болгаркой насекают верхнюю часть (глубина пропилов – несколько сантиметров). Полученные лепестки немного отгибают наружу, так получается посадочное место для котла. Иногда обходятся несколькими угловыми или прямоугольными вырезами (прогарами), через которые дым будет выходить наружу.

Комплекс с раздельным исполнением мангала и печи для готовки в казане

В последнее время довольно популярными стали комбинированные металлические конструкции, которые представляют собой мангал с печью для казана. Цилиндр делают со своей отдельной топкой, либо поверх ящика приваривают обечайку без дна, чтобы использовать жар углей из мангала.

О газовых казанах

Газовый казан

Для обычной кулинарии в котелке пламя – просто источник тепла. Поэтому, выбирая для себя, нужно, не затевая сложных изысков, сразу же рассмотреть вариант покупки казана на газе. В продаже имеется множество моделей, от самых утилитарных до довольно сложных технически комплексов с набором отдельных газификаторов для разных видов жидкого топлива, в т.ч. и отработки, см. рис справа. Стоит самая простая газовая печь под котелок на 3-5 л 1800-2500 руб., а всеядные на 6-15 л котлы – от 6000-7000 руб. Это дешевле любого строительства и может быть оправдано не только для выездов на пикник.
