Устройство и принцип работы печи голландки в доме

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

• зольника;
• топки;
• дымооборотов;
• прочистного отсека;
• дымохода;
• задвижки для регулирования интенсивности тяги.

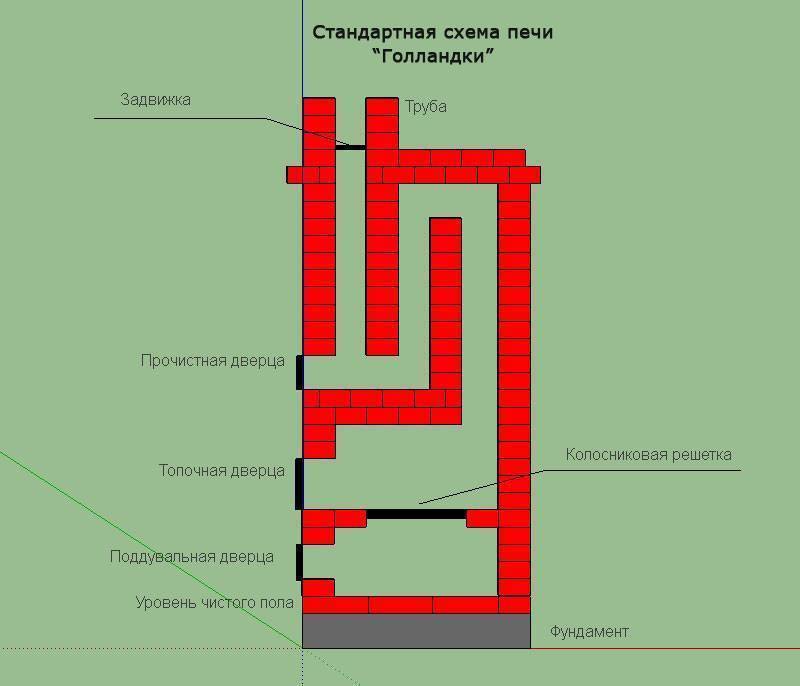

  Схема печи голландки

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

• отсутствие решетки колосника;
• наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
• печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
• под топкой нет поддувала;
• варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

1. Обычный керамический кирпич.

2. Огнеупорный кирпич.

3. Строительная глина.
4. Вода.
5. Речной песок.
6. Дверцы для поддувала и топки.

   Дверцы печные

7. Решетка колосника.

   Колосник

8. Стальная гибкая проволока.
9. Асбестовый шнур.

   Асбестовый шнур

10. Очистные дверцы.
11. Задвижки.

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальная

Достоинства и недостатки

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

• Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
• При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
• Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

Советы и рекомендации

Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.

Чтобы повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха.

Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки.

Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами.

Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы.

Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

Специалисты рекомендуют для малых конструкций сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов.

Во избежание этого можно делать следующее:

• предварительно просушивать дрова;
• повысить температуру горения;
• время от времени производить прожиг конструкции до «красного каления».

Нейтрализовать подобные негативные факторы невозможно, зато их можно уменьшить.

Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.

Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.

Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

• Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
• Требуется систематическая чистка дымохода от скопления сажи.
• В полуметре от печи не должны находиться мебель, предметы быта.
• Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

• В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
• При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.

Принципы кладки печи голландки своими руками

Перед тем как приступить к монтажу голландки, следует изучить основы кладки:

1. Первоначально изготавливается качественный фундамент, ему обязательно нужно дать как следует просохнуть — это займёт не менее 7 дней.
2. На фундамент устанавливаются первые два ряда кирпичей без применения раствора. Это делается для того, чтобы сориентироваться и в дальнейшем не перепутать алгоритм укладки кирпича.
3. Кладку проводится в соответствии со схемой, заранее подготовленной.
4. Топочные дверцы прикрепляются на рамки с помощью асбестового шнура, а закрепляются — закалённой проволокой. Если дверки плотно закрепить в кладке, то она при нагревании лопнет.
5. Для топки используется исключительно огнеупорный кирпич.
6. Печь можно сложить из любого кирпича, который выдерживает высокие температуры, при этом он необязательно должен быть огнеупорным.
7. Швы в топке должны соответствовать толщине в 3–5 мм, в остальных частях печи — от 5 до 8 мм.
8. Обязательно при строительстве используется уровень, чтобы стенки получились ровными, без перекосов и прочих недостатков.

Советы специалистов

Голландская печь кладётся достаточно просто и её эксплуатация, как правило, не доставляет особых проблем истопнику. Тем не менее следует после её монтажа выждать порядка двух недель для того, чтобы конструкция как следует просохла.

Для первых протопок желательно использовать бумагу, мелкую щепу, чтобы ввести голландскую печь в эксплуатацию. После нескольких дней такой протопки голландку можно топить полноценно.

Постройка печи голландской своими руками — дело несложное, но требующее предельного внимания и аккуратности. От правильности выполнения кладки зависит не только функциональность, но и безопасность печи.

https://youtube.com/watch?v=apKtactWkqo

Шувалов Пётр Васильевич

Устройство голландской печи

Изначально голландки использовались исключительно в целях отопления жилого помещения, для готовки использовались прочие виды печурок. Принцип устройства и работы классического варианта прост:

• в голландке отсутствуют поддувало и колосники, поэтому теплоотдача повышена;
• в топку можно единовременно помещать много дров, которые будут медленно гореть за счёт минимального количества поступающего кислорода (он может просачиваться в печку исключительно через дверцу топки);
• тонкие стенки обеспечивают быстрейшее нагревание как самого отопительного агрегата, так и помещения — так, от небольшой голландки помещение размером в 35 квадратных метров вполне прогреется всего лишь за час.

Стоит отметить, что современные мастера могут модернизировать устройство голландской печи до неузнаваемости, адаптируя её размеры, функциональность и внешний вид под запросы клиента. В том числе, в конструкцию во время проектирования могут быть добавлены колосники, поддувало и прочие детали.

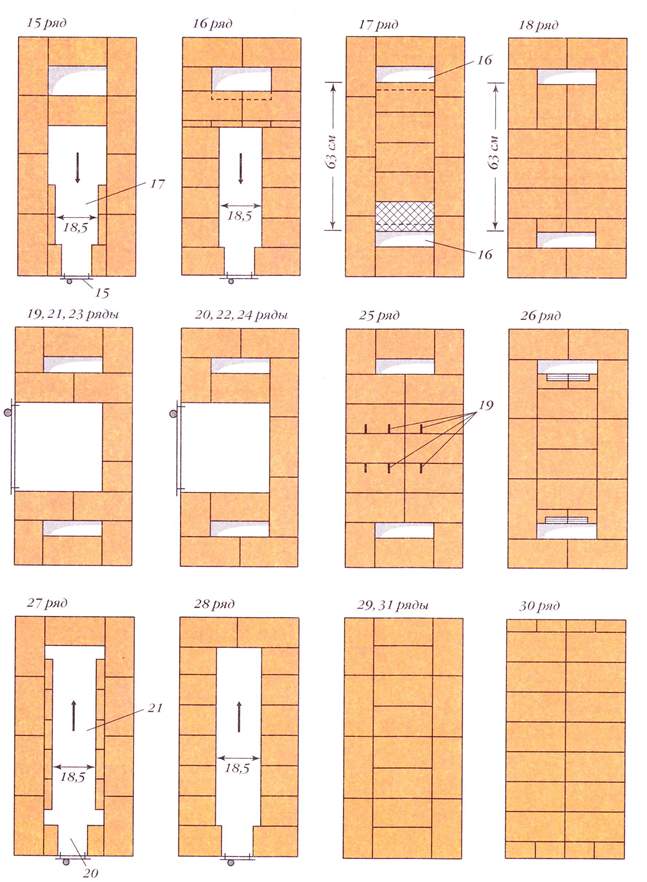

Подробная схема-порядовка

Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.

Описание порядовки печи голландки с плитой:

• 1 ряд кладут сплошным слоем,  на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
• 2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
• В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом  расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
• В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.

• В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
• В 8 ряду перекрывают поддувальную дверку, формируя зольник.
• С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
• В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
• 11-13 ряды — выкладывают зону над плитой.
• 14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
• 16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
• 18-22 ряды — кладка дымового оборотного канала и его перекрытие.
• В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
• В 24 и 25 рядах объединяют опускной и подъёмный каналы.

В 26 ряду начинают формирование дымохода

На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу. 27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции

29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла

27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции. 29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла

Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

История

С незапамятных времен на Руси традиционно использовали русскую печь без трубы. Во времена Петра I (который много путешествовал по Европе) печь подверглись модернизации и располагать уже так, что сама печь находилась в отапливаемом помещении, а труба и топка – в сенях. Дым таким образом не распространялся по основной жилой части дома.

Внешние стены печей для украшения стали обкладывать голландскими изразцами, покрытыми глазурью. Блестящими и художественно оформленными. С тех пор в обиход стала входить фраза “голландская печь”. То есть связи исполнения печи с голландскими печными мастерами нет. Конструкция печи наша русская.

Голландки в классическом исполнении появились в России в начале XVIII века и отличались от русских печей наличием сквозной тяги и появлением первых дымовых каналов с оборотами. Ниже вы можете видеть конфигурации печей тогдашнего времени с подробным описанием:

Печи в первой половине XVIII века: Fig.1 – Печь с коменом. Fig.2 – Первая печь с дымовыми каналами, появившаяся в России в 1736 г. Fig.3 – Усовершенствованная печь с горизонтальными каналами. Fig.4 – Усовершенствованная печь с вертикальными каналами. Fig 5 и 6 – Печи с конвекционными каналами с подачей воздуха с улицы.

Дровосберегающая голландка. Из топки в очаговой части (А) дым сначала проходит по ходам от 1 к 6, затем попадает в напечье (В) с каналами и там последовательно идет от 1 к 7, откуда уже удаляется в дымоход. Общая длина каналов составляет 56 футов.

6-ходовая голландка XIX века: a – шанцы, b – шуровочное отверстие, c – ходы, d – перевалы между ходами, f – внешние стенки, g – топка, h – жаровой душник, i – вьюшка

Благодаря относительной простоте кладки (кроме круглых) и малому занимаемому месту голландки широко распространились в северных и центральных районах страны, в Сибири.

Плюсы и минусы голландки

Среди положительных сторон этих печей можно отметить:

1. Возможность модификации — например, можно встроить плиту.
2. Малые размеры — минимальный размер такой печи всего лишь полметра на полметра.
3. Минимальный вес — благодаря этому печь можно расположить не только на первом этаже.
4. Материалов нужно в два раза меньше, чем для постройки русской печи, при этом не обязательно всю печь выкладывать из огнеупорного кирпича, достаточно из него смонтировать топку.
5. Голландку можно «растянуть» на два и более этажа, при этом её КПД и функциональность не пострадают.
6. Печка не требует долгой предварительной протопки после простоя.
7. Быстро прогревается и долго не остывает, при этом большая голландка может прогреть шестидесятиметровое помещение, а русская только сорока пяти метровое.

Из минусов у голландки имеются такие:

• Нельзя её «перетапливать», поскольку имеется опасность выделения угарного газа.
• Для топки не подойдёт быстро горящее топливо, поскольку оптимальным режимом протопки является тление.
• Необходимо протапливать печь для поддержания комфортной температуры в помещении не менее двух раз в день.

Немного истории

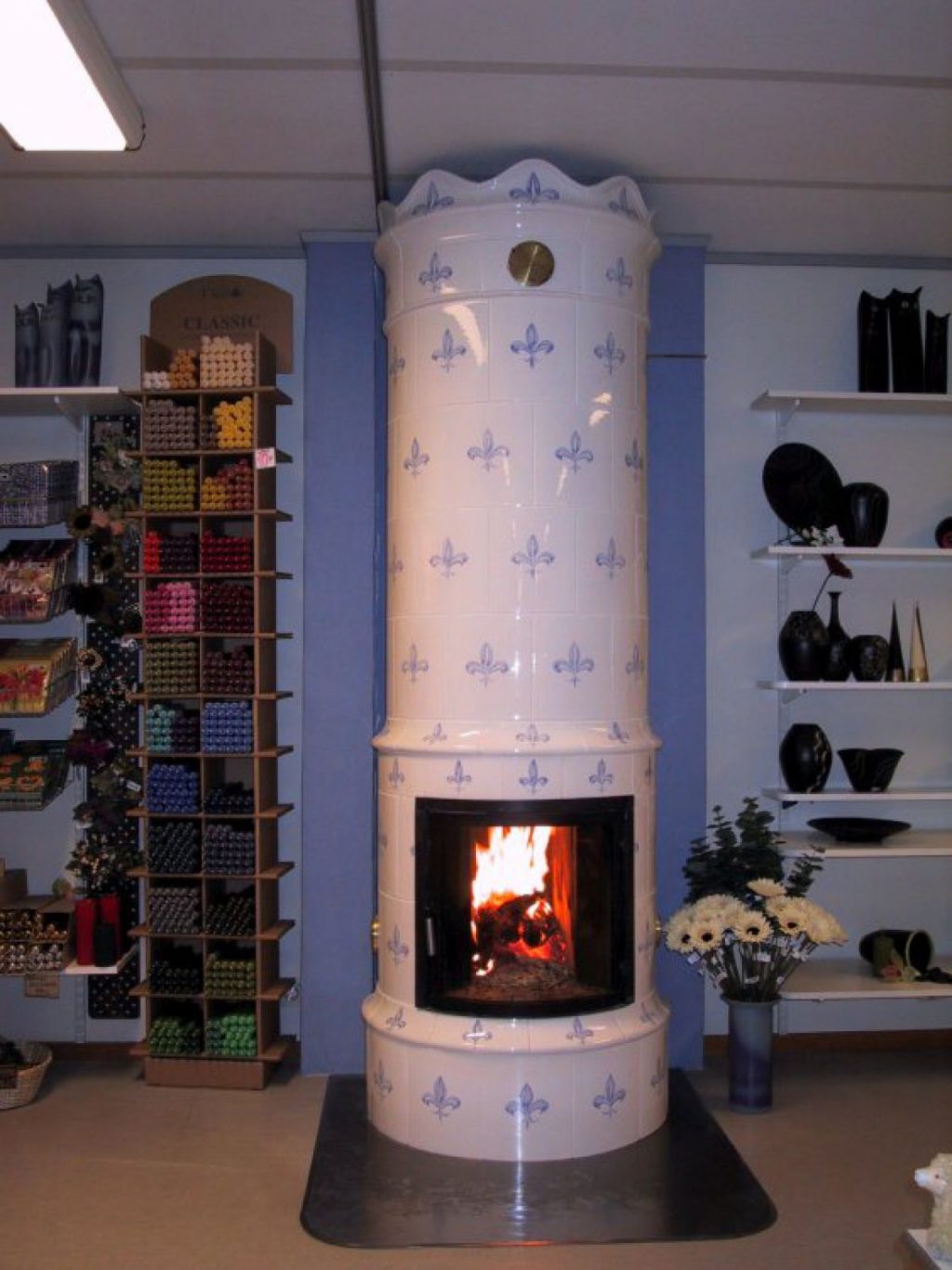

Голландская печь в интерьере

Голландская печь сложилась как конструкция во времена Колумба, в XV в. Начиная с XVI в., после обретения Нидерландами независимости, начала свое шествие по миру. В XVIII в. стала общеупотребительной; к XIX в. – доминирующей. Таковой в своем классе остается и по сей день, тем более, что прекрасно вписывается как в простой, так и в самый богатый интерьер, см. рис.

В энциклопедиях

Энциклопеции определяют голландскую печь как отопительную ПРЯМОУГОЛЬНУЮ, подовую, канальную многооборотную медленного горения, с вертикальными дымооборотами и боковым выходом в дымоход, ИЗНАЧАЛЬНО ОБЛИЦОВАННУЮ ИЗРАЗЦАМИ. Это следует иметь в виду при прочтении дальнейшего.

Об изразцах

У голландки есть еще одна заслуга перед человечеством – она принесла в мир изразцы и кафель. Об изразцах как таковых еще будет сказано, а пока нужно знать: эстетически голландка с изразцами неразделима. Голая кирпичная голландка будет хорошо греть дачу или управляться с готовкой на кухне, но, если планируется дизайн интерьера с голландской печью, то голая голландка – явная безвкусица. Вообразите себе Венеру Боттичелли или «Последний день Помпеи» Брюллова, написанные акриловыми красками металлик. Голая голландка в гостиной ретро или кантри – то же самое.

Кладка печи голландка своими руками

Печь голландка своими руками выстраивается по рядам, поэтому разберем все поэтапно.

1 ряд. Самое начало нужно устроить на верхней песчаной подушке, замерив расположения каждого кирпича измерительным инструментом. Соблюдаем горизонталь обязательно. Уже на уложенные кирпичи покрываем цементным раствором – это и начало кладки, и завершающий этап, связанный с основанием.

2-й и 3-й ряд. Просто кладутся слоями, естественно, обрабатываются раствором. Желательно каждый из них отмечать цифрой для точности. С этого же момента начинаем заниматься отвесами, которые сформируют горизонталь далее. У печников есть такое термин: «перевязка» — это когда свежий ряд перекрывает стыки на предыдущем. Перевязку нужно освоить еще на раннем этапе.

4,5 ряд. С четвертого ряда уже начинается конструкция зольника. Собираем с подставки. Целые кирпичи укладываем не плашмя, а на ребро. К сведению, задняя стенка выполняется на сухую, потому что дальнейшая эксплуатация подразумевает добавление кирпича в этом участке. Конечно, не запрещается поставить небольшую дверцу, но это пагубно для КПД.

На этом же уровне устанавливаем дверцу, которую нужно закрепить в основу за счет мягкой проволоки. Герметичность легко выдержать при помощи шнура из асбеста.

6,7,8 ряды. Продолжается устройство зольника. Просто перекрываем сверху кладкой так, чтобы осталось пространство под топочную решетку.

С 9 по 13 ряды. Это промежуток для устройства топочной камеры. Здесь же устанавливаем дверку, используя в качестве крепления мягкую проволоку и асбестовый шнур.

14,15 ряд. Топку закрываем рядом кирпичной кладки, оставляя сзади проем. Через него должен удаляться излишек дыма.

16, 17 ряд. Обустройство отверстия для прочистки, где понадобится небольшая дверца, аналогичная зольнику. Для экономии можно поставить кирпич без раствора. С ним уменьшится тепловая потеря.

18–26-й ряд. Более ответственные уровни, потому что идет работа с оборотными каналами. Выполняются в стиле классического змеевика. На внутренней части стенок не должно быть выступов, поэтому лучше промазать змеевик глиной.

27 ряд. Завершающий этап кладки. Закрываются все каналы. Должен остаться только дымоход. Кирпичи лучше сдвигать на несколько сантиметров назад.

29, 30 ряд. Формируется дымоход, и устанавливается задвижка (вьюшка). Последняя будет регулировать тягу, сохранять тепло после полного закрытия.

Для начинающих! В процессе каждого этапа нужно выдерживать вертикаль и горизонталь.

Дымоход для голландской печи: работаем своими руками

Это обязательный элемент, причем параметры по высоте всегда индивидуальны. Главное, соблюсти пожарную норму.

Те пространства, где дымоход граничит с крышей или иной конструкцией, нужно изолировать. Промежутки разрешено закрывать только негорючим материалом.

Отличие между самой печью и дымоходом в составе раствора для кладки. Если ряды делаем с глиной и песком, то на дымник нужно добавить 1/10 часть цемента. Окончание – это установка металлического оголовка на уже построенный дымоход.

Конечная отделка

Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.

Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.

Выполнив все, что планировалось, не спешите приступать к использованию или просушке. На высыхание нужно не менее 15 дней

Причем важно подсушить естественным образом внутреннюю часть, поэтому дверцу в топку оставляют открытой

А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.

http://kladempech.ru/pech-gollandka/

Принцип работы печи голландки

Голландка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки.

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

Печи-голландки имеют две узнаваемые формы: прямоугольную и круглую

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

• Поступление газов в самом разогретом состоянии в первый подъемный канал.
• Поступление немного остывших в первом канале газов во второй канал.
• Поступление достаточно остывших в первых двух ходах газов в третий канал.

Такая очередность позволяет печке прогреваться постепенно и защищает ее поверхность от растрескивания и щелей, которые непременно возникали бы при моментальном нагревании. Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла. При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

Строительство голландки своими руками

Построить печь голландку своими руками намного проще, чем сложить сложную русскую печь. Современные печники разработали порядовки моделей на любой вкус и размер. Готовая схема кладки печи голландки – самый доступный и надежный способ сложить очаг без помощи мастеров.

Основные правила кладки печей

Печных схем очень много, но принципы кладки остаются неизменными:

• очаг устанавливают на отдельный фундамент, закрытый гидроизоляционным материалом;
• первый ряд всегда кладется насухо, без раствора;
• для топки можно использовать только огнеупорный кирпич, который нельзя перевязывать с обычным кирпичом;
• для строительства нужно замешивать глиняный раствор или покупать современные жаростойкие смеси, рекомендованные производителем для печного оборудования;
• толщина шва при кладке огнеупорных кирпичей должна составлять 3-5 мм, а при работе с обычным кирпичом следует придерживаться слоя раствора в 5-8 мм;
• на просушку постройки требуется не менее двух недель, на этот период дверцы оставляют открытыми.

Для отопления дома можно попробовать сложить простую печь голландку своими руками по чертежам и порядовой схеме, шаг за шагом выкладывая ряды.

Устройство простой печки

Порядовая схема голландки

Порядовая схема голландки с увеличенным КПД

Автору этой отопительной печи удалось повысить КПД очага за счет измененной конструкции. В верхнем массиве сооружения каналы для газов дополняют четыре колпачка. В топливнике предусмотрено два небольших окна размером 7*10 см. В корпусе имеется несколько печурок.

Оборудование рассчитано на помещение площадью от 50 до 60 квадратных метров. Размер основания 102*153 см. Для строительства несложной печи голландки своими руками потребуется керамический кирпич с ровными гранями. Готовая конструкция не нуждается в оштукатуривании и отделке.

Внешний вид голландки

Чертеж конструкции с размерами

Порядовка кирпичной кладки

Отопительно-варочная печь с плитой и духовкой

Чтобы максимально повысить функциональность заморского очага, отечественные печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Голландка с варочной плитой

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Расположение духовки и плиты относительно топки

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Схема голландки с плитой и духовкой

Двухэтажная голландка с плитой – схема для опытных печников

Каминные печи на основе голландских

Современному человеку нужны не только тепло и пища, но и зрелища. Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Стильная голландка с камином для современного дома

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства. Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Разновидности голландских печек

Классическая конструкция

На основе простенькой голландки умельцы способны создать настоящие произведения искусства. Внешняя поверхность может быть отделана изразцами, натуральным камнем и иными материалами. Чтоб сэкономить пространство, большинство печек сооружают угловыми. Вариантом квадратного устройства является круглая печь-голландка. Их чаще исполняют в футлярах – металлических кожухах. Можно купить и готовые агрегаты, например, Weber GBS.

Изначально печь представляла собой только обогревательный прибор. С течением времени конструкция совершенствовалась, стали появляться варианты с камином, плиткой, духовым шкафом и даже с лежанкой. Последнюю модель обычно устанавливают между кухней и жилой комнатой, что позволяет теплу после обогрева кухни переместиться в жилую часть, где владелец может отдохнуть.

Классическая голландка

Устройство такого типа – прекрасный выбор для дачи. Быстро прогревает помещение, медленно остывает, простое в укладке, экономичное в материалах. Для работы печи требуется заготавливать дрова либо уголь. Как правило, подобные агрегаты шестиканальные. Укладка выполняется на фундаментное основание по простой схеме.

Печь-камин

Голландка с камином

Чтобы обогреть дом и создать уют, голландскую отопительную печку превращают в камин. Кладка отличается от классической тем, что вместо чугунной дверки на камере сгорания устанавливают жаропрочную стеклянную створку необходимой величины. Чтобы выдержать каминный стиль, печник скругляет углы у кирпича, прорабатывает геометрию, увеличивает фундамент и на втором ряду кладки сооружает зольник и дымоход.

С духовкой

Духовое отверстие располагается над топочной камерой и под варочной поверхностью. Из-за этого немного меняются стандартные габариты голландки и увеличиваются расходы материалов. С ее помощью можно приготовить большее количество блюд при одинаковом расходе дров. В печной духовке выпекать торты сложно из-за отсутствия регулятора температуры, но другие блюда: хлеб, пиццы, пироги, овощные и творожные запеканки, мясо – получаются на ура.

Варочная голландка

Чтобы использовать печку для готовки еды не в духовке, на пятом ряду кладки ставят варочную поверхность из чугуна над топкой. Между металлом и кирпичом прокладывают слой огнеупорного раствора на основе глины. Зону над варочной поверхностью кладут на уголок из металла. Печка-голландка с варочной плитой хороша на даче для консервации овощей: ее применяют для стерилизации банок и готового продукта.

С водяным контуром

Подобное устройство отапливает гораздо больше помещений и обеспечивает горячим водоснабжением весь дом. В печной массив встраивают металлический котел с теплоносителем, нагревающийся напрямую от горения дров. Одна труба отходит от котла и служит для разведения нагретой воды по дому. Водяной контур, проходя по стенам всех комнат, возвращает жидкость обратно в нагревательный резервуар.
