Печь голландка: виды, особенности выбора проекта и нюансы установки своими руками (1 фото + видео)

Подготовительный этап порядовки печи Голландка

Чтобы печка голландка своими руками эффективно справлялась с обогревом помещений, следует прислушаться к рекомендациям специалистов и выполнять ряд требований:

  1. Перед тем, как приготовить раствор для кладки кирпичей, глину нужно пару раз просеять сквозь сито, при этом не оставляя больших кусков. Ситом может служить панцирная сетка от старой кровати, поставленная под небольшим углом. Затем глину вымачивают в воде на протяжении нескольких часов. Остатки жидкости, которая не впиталась, нужно слить. После набухания глины, к ней добавляют песок в пропорции 1:1 плюс 1/8 часть воды. Затем смесь тщательно перемешивают, чтобы не было комков. Консистенция раствора должна быть такой, чтобы в процессе кладки он выдавливался из швов.
  2. Когда выкладывается отопительная печь голландка – порядовка выполняется в полном соответствии со схемой. Малейшее отклонение от чертежей может привести к негативным последствиям (прочитайте: “Порядовка печи: чертежи”).
  3. Чтобы не допустить ошибки, сначала кладку можно выполнить, не используя раствор глины. Профессионалы советуют делать подтесовку и подколку, и это поможет сэкономить не только силы, но и время.
  4. Дверцы будут хорошо держаться и со временем не расшатаются, если их закрепить при помощи стальной проволоки. Для этого в верхней кромке кирпича делают прорез, вставляют в него проволоку, потом нужно загнуть ее и переплести с кладкой.
  5. Кладут кирпичи с сильным нажимом так, чтобы раствор из глины и песка выдавливался из швов, толщина которых не может превышать 3-5 миллиметров. Этот параметр необходимо соблюдать на протяжении строительства отопительной конструкции.
  6. До того, как уложить кирпич, его следует смочить в воде, и тогда он не будет впитывать влагу, содержащуюся в растворе.

Печь шведка своими руками: кладка, чертежи, порядовка

Фото: Печь шведка своими руками кладка чертежи порядовка

Перед тем, как начать кладку, необходимо ознакомиться с порядовкой. Нужно решить, где будет находиться топка: с торца или в задней части. Шведки топятся на дровах, их можно устанавливать для каркасного дома на два этажа, так как высота получается большой. Можно сделать мини печь, уменьшив ее размеры, но тогда придется отыскать подходящую поверхность для плиты.

Работа состоит из таких этапов:

  1. Выбор места. Определитесь с размещением не только с эстетической точки зрения, но и с точки зрения расположения дымохода.
  2. Фундамент. Предполагает углубление до 80 см: на полу размечают поверхность и делают прорезы с помощью болгарки. Далее выройте яму лопатой, проделайте трамбовку песка с щебенкой.
  3. Армирование фундамента. Используйте опалубку и железную арматуру, которую залейте раствором.
  4. Выкладка. Можно использовать схему 3 на 4 кирпича, можно применять схему Кузнецова. Можно сделать печь колпаковую своими руками: порядовка в этом случае будет отличаться. Первые два ряда кладут всплошную, затем выстраивают зольную камеру, устанавливаются дверцы. С пятого ряда монтируется духовой отдел, выкладывают топочную камеру огнеупорным материалом. В завершении делается зольник.

Установить изделие можно в деревянном доме, сделать его можно для бани на дровах. Не стоит забывать о формировании дымохода по запланированной схеме.

Обслуживание устройства

В процессе эксплуатации могут возникать некоторые вопросы по использованию и обслуживанию шведки:

  • дровяная шведка может потребовать ремонт топки: замена топочной дверки происходит за счет демонтажа старой и установки новой;
  • чем замазать трещины: для этого используйте смесь глины и песка на загрунтованной поверхности;
  • как наладить тягу в холодной печи: проверьте дымоход на наличие сажи, очистите его, обеспечьте хороший приток воздуха;
  • как правильно топить – при растопке основная задвижка трубы должна быть открыта.

Совет! В конструкции имеются независимые топливники, поэтому при работе камина, сама печь может не работать, и наоборот.

Соблюдение всех нюансов приведет к долговечности шведки, сделанной самостоятельно.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

  • в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
  • принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

  • Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
  • Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
  • Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Преимущества и недостатки

Положительные особенности голландских печей многочисленны, что делает их очень привлекательными в качестве отопителей в загородных домах:

  • Небольшие габариты, строение можно разместить в любом здании.
  • Не нужно делать сложных расчетов и расходовать большое количество материалов. Чтобы выложить обычную голландку, потребуется 650 камней (см. схему), а для малой русской печи необходимо 1300 шт.
  • В соответствии с предыдущим пунктом – вес строения будет небольшим и не требующим мощного основания в качестве опоры. Небольшого фундамента будет достаточно.
  • Несложная порядовка отопительных голландских печей и нетребовательность к материалам позволяет удешевить строительство.
  • На практике подобные печки быстро прогреваются и долго остывают.
  • Конструкцию можно трансформировать, разрабатывая новые разновидности голландских печей.

Не стоит забывать и о минусах, коих гораздо меньше:

  • низкий КПД (менее 50%);
  • нельзя после розжига дров в печке оставлять открытой заслонку, иначе тепло быстро улетит в трубу и голландка остынет;
  • не подходит для сжигания мелкой древесины, камышей, соломы и прочего легкого топлива.

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

  1. Поддувало и поддувальная дверка;
  2. Топка и топочная дверка;
  3. Камера для сбора сажи и прочистная дверка;
  4. Дымоход;
  5. Задвижка;

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

Кладка кирпича

После того как фундамент застыл, можно переходить к укладке кирпича, но перед этим необходимо приготовить глиняную смесь для работы. Берем глину и тщательно просеиваем ее от комков и камней. Делать это нужно тщательно, можно даже не один раз. Затем заливаем глину водой на несколько часов. Глина должна хорошенько напитаться, излишки сливаем. Добавляем песок в пропорции 1:1 и заливаем 1/8 воды (от полученного объема).

Схема: кладка кирпича

Далее представлена пошаговая инструкция по выкладке печной конструкции типа «голландка»:

  1. Укладываем слой гидроизоляции на застывшую основу, затем немного присыпаем его песком.
  2. Выкладываем плашмя 1-й ряд кирпича, смоченного водой (между элементами небольшое расстояние). Сверху на них кладем цементный раствор. Он постепенно заполнит предварительно заготовленное пространство между кирпичными элементами.
  3. Кладем 2-й и 3-й ряды плашмя на раствор. Остальные ряды, начиная с 3-го и заканчивая рядом, стыкующимся с дверцей топливника, кладутся на ребро.
  4. Начиная с 4-го/5-го ряда (зависит от конструктивных особенностей печи), используем для кладки огнеупорный кирпич. Заднюю часть печи кладем без использования раствора. Это так называемые «вышибные кирпичи». Они съемные, что позволяет легко вычищать дымоход во время эксплуатации печи.
  5. Устанавливаем дверцу топливника, обмотав ее негорючим материалом (например, асбестом). Фиксируем ее у кирпичных швов гибкой проволокой.
  6. Дублируем схему 4-го ряда до верхней части дверцы. После опять кладем кирпичи плашмя. Ориентируемся где-то на 7-й ряд (заднюю часть ряда все еще выкладываем на ребро). Тщательно контролируем горизонтальность кладки и углы.
  7. В 8-м ряду (над топкой) выкладываем угловой кирпич. Благодаря этой схеме укладки можно использовать печь как камин.
  8. В девятом ряду смещаем кирпич чуть назад. Сверху прокладываем негорючий материал: на него установим в дальнейшем плиту для готовки. Проверяем швы и стыки чугуна с кирпичом — они должны быть полностью герметичны.

    Если вы не уверены, что справитесь с работой — посоветуйтесь с профессионалами

  9. Выкладываем в десятом ряду основу для дымохода. Если печь планируется небольшого или среднего размера, то функцию дымохода будет выполнять металлическая труба.
  10. 11-й ряд — вкладываем задвижку с негорючим уплотнителем. Формируем стык печи и трубы дымохода — используем кладку в четверть.
  11. Стыки с полом закрываем специальными плинтусами. Печную конструкцию белим, окрашиваем либо облицовываем глазурованной плиткой на свой вкус. Оставляем готовую конструкцию на пару недель до полного просушивания.

На этом процесс создания печи-голландки можно считать завершенным.

Совет. Во время укладки конструкции каждый кирпич опускайте в воду на пару секунд. Это позволит избежать излишнего впитывания влаги из раствора.

Как вы могли убедиться, печь-голландка — довольно полезная и оригинальная конструкция в доме. Тем более что с ее строительством вполне можно справиться своими руками. Стройте с удовольствием!

Разновидности и модификации

Существует несколько распространенных модификаций голландских печей:

  • Отопительные (классические). Оптимальны для отопления жилых помещений небольшой площади.
  • Колпаковые. Отличаются самыми компактными размерами, существующие схемы укладки позволяют возводить миниатюрные голландки треугольного сечения для углового размещения.
  • Калориферные. Действие основывается на принципе принудительной циркуляции воздуха. Оптимальны для зданий с высокими потолками.
  • Отопительные с котлами водяного отопления. Применяются при невозможности размещения печи в центральной части дома. Установка голландки со встроенным отопительным котлом проводится на кухне или в коридоре, после чего разводят отопительный контур.

Важно! Эксплуатация голландок со встроенными котлами для отопления больших площадей требует применения каменного угля в качестве топлива. Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе

Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе

Отопительная голландская печка

Принцип функционирования классической голландки заключается в увеличении времени циркуляции дыма внутри корпуса за счет устройства извилистых дымооборотных каналов. Прежде чем выйти в дымоход, дым от сгоревшего топлива передает собственную тепловую энергию корпусу. Печь выступает в роли теплового аккумулятора: тепло накапливается в корпусе и планомерно расходуется для обогрева помещений.

Справка. Классические голландки не требуют постоянной топки и быстро разогреваются после длительных периодов простоя.

Кроме общих особенностей конструкции, отличия голландок от прочих разновидностей печей варьируются в зависимости от схемы укладки и наличия дополнительного оснащения. Разница заключается как в коэффициенте полезного действия, так и в наборе функций.

С котлом водяного отопления

Принцип функционирования голландок со встроенным котлом водяного отопления похож на классический вариант.

Наличие отопительного контура повышает эффективность печи за счет обеспечения равномерного распределения тепловой энергии в пределах отапливаемых помещений.

Печь из источника тепла, реализующего принцип воздушного отопления, превращается в центральный элемент жидкостной отопительной системы.

Как работает печь

Особенность печки заключается в наличии нескольких дымоходных каналов, по которым циркулирует нагретый воздух. Выходя из топки, дым поднимается вверх, чему способствует восходящий поток. Проходя полный путь, горячий дым нагревает стенки конструкции.

Постепенно дым остывает и начинает опускаться вниз. Возле топки он снова нагревается и поднимается вверх по другому каналу. Таким образом, поток проходит всю систему. На завершающем этапе дым выходит через дымоход. Благодаря представленной схеме печь равномерно прогревается. При этом нет резких перепадов температуры. Тепло сохраняется на протяжении длительного времени.

Печка оптимально вписывается в интерьер дома

Эффективность работы голландки напрямую зависит от конструкции. Здесь выделяют несколько основных элементов печки:

  • топка больших размеров;
  • дымовая труба;
  • система каналов.

Голландка может иметь различную форму и размеры. Так, ее делают треугольной, полукруглой или прямоугольной. Сделать порядовку печи Голландка с плитой своими руками сможет каждый домашний мастер. Нужно иметь под рукой схему конструкции. Главное, понимать, что независимо от размеров печи, топливник делается просторным и прямоугольным.

Голландка имеет различную конструкцию

Большое значение в работе отопительного устройства имеет топка. Благодаря большим размерам печка обладает высокой эффективностью, что дает возможность присоединить ее к водяной системе отопления. Так голландка станет основным устройством для обогрева не только одного помещения, но и всего дома.

Сбоку труба соединяется с дымоходом. Промежуточным элементом выступает металлическая вставка. В случае необходимости, когда нужно быстро остудить конструкцию, достаточно просто максимально открыть заслонку.

Печка часто используется для отопления загородных домов

Правила пожарной безопасности

Перед строительством изучите ППБ

Ознакомьтесь со схемой выше, в которой подробно и точно указаны все особенности установки голландки в помещении стандартного размера. Для обеспечения пожарной безопасности между печью и полом нужен асбестовый или металлический лист, который предотвратит неожиданное возгорание в помещении от искр или упавших углей.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если система будет устанавливаться в деревянном доме, то между стеной и печью так же необходим лист для защиты от возгораний. Так же следует знать, что нельзя чтобы около печи находилась какая-либо мебель или легко возгораемые предметы.

Инструменты и материалы, используемые при возведении голландской печи с плитой

Обязательным условием хорошей печи является качественный кладочный раствор, который рекомендуется замешивать из красной глины и кирпича. Основным составом для кладки голландки является песок, красная глина и вода.

При этом соотношение пропорций для каждой из пород глины будет разным. Чем меньшее количество песка присутствует в природной глине, тем, соответственно меньше понадобится для раствора.

Глина

Для жирной глины берем пропорцию: 1 часть глины и 2,5 песка.

Для средней глины – 1 часть к 1,5 песка.

Для тощей понадобится 1 к 1.

Материалы для кладки печи-голландки с плитой:

  1. Шамотный огнеупорный кирпич для топочной камеры.
  2. Красный керамический кирпич.
  3. Раствор для кладки фундамента (цемент, песок, гравий и вода).
  4. Раствор для кладки кирпича.
  5. Рубероид для гидроизоляции фундамента.
  6. Доски для строительства опалубки.
  7. Колосниковая решетка.
  8. Поддувало.
  9. Металлическая дверца.
  10. Заслонка.
  11. Металлические прутья и проволока для армирования.
  12. Металлическая проволока 0,8 мм для перевязки.
  13. Асбестовый шнур.
  14. Варочная плита.

Из инструментов подготовьте:

  1. Мастерок для кладки кирпичей.
  2. Строительный уровень, угломер и отвес.
  3. Строительный степлер.
  4. Рулетка и маркер.
  5. Правило.
  6. Болгарка для обточки кирпича.
  7. Совковая и штыковая лопата.
  8. Ведро для раствора.
  9. Строительный миксер или дрель с насадкой.
  10. Резиновый молоток для кладки кирпичей.
  11. Строительный молоток для возведения опалубки.

Подготовительные работы перед сборкой печи

Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

Заливка фундамента

Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.

Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома

Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.

Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:

  • основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;

  • глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);
  • бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;

  • внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
  • линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
  • высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.

Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.

Базальтовый картон — недорогой, но эффективный материал для термоизоляции

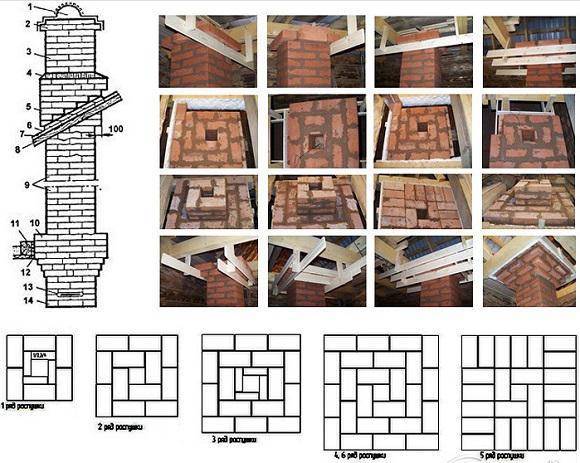

Подготовка отверстий в перекрытиях между этажами и чердачным помещением

Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.

Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы

Порядок вывода дымохода наружу может быть следующим:

  1. Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
  2. Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
  3. Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.

Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.

Выдра расположена непосредственно на выходе трубы из крыши

После этого можно выводить кирпичную кладку над кровлей.

Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

  • зольника;
  • топки;
  • дымооборотов;
  • прочистного отсека;
  • дымохода;
  • задвижки для регулирования интенсивности тяги.

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

  • отсутствие решетки колосника;
  • наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
  • печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
  • под топкой нет поддувала;
  • варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

  1. Обычный керамический кирпич.
  2. Огнеупорный кирпич.
  3. Строительная глина.
  4. Вода.
  5. Речной песок.
  6. Дверцы для поддувала и топки.
  7. Решетка колосника.
  8. Стальная гибкая проволока.
  9. Асбестовый шнур.
  10. Очистные дверцы.
  11. Задвижки.

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальная

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Порядовка печи-голландки размером 52×52 см.

  • На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
  • Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
  • Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
  • Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

Точно так же выкладывают и 5 и 6-й ряды. 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро. 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды. Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода. В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы. Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная. С 18-го по 24-й ряд формируются оборотные каналы голландки

Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов. 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону

В 28-м ряду оставляется отверстие для дымохода

Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

  • В 29-м ряду устанавливается заслонка (рисунок 11).
  • 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Кладка рядов

На многих ресурсах, советуют первый ряд кирпича, класть без раствора, в крайнем случае, на тонкий слой увлажнённого песка. Это не очень хороший совет. Незначительные неровности или маленький камушек под гидроизоляцией, впоследствии, могут создать значительную точечную нагрузку, способную расколоть кладку. Раствор же, позволяет равномерно распределить вес по фундаменту. То есть, раствору под первым рядом быть!

Далее, используя инструкцию, начинаем стелить гидроизолирующий материал. Следует заметить, что толщина швов в данном случае, будет отличаться от обычной укладки. Нужно выдерживать зазор в пределах 3 – 4 мм. Необходимо это для большей устойчивости кирпича и уменьшения вероятности осыпания раствора впоследствии. В классическом случае, во второй и третий ряд закладывают дверцу поддувала. Она крепится в существующие отверстия проволокой, которую пускают в швы.

Фундамент и порядовка голландской печи

Сооружение фундамента требует тщательного внимания в плане его прочности, гидроизоляции и ровной плоскости. От того в какой мере будут соблюдены все эти параметры зависит дальнейшая кладка рядов печи и в будущем долговечность ее эксплуатации. Первым, что нужно сделать, выкопать небольшое углубление для будущего фундамента и на дно уложить гидроизоляционный материал. Если этого не сделать в процессе эксплуатации стены голландской печи будут «тянуть» из земли влагу и в результате печь будет плохо разжигаться, а иногда и поддымливать.

Фундамент печи голландки

Затем выложить основную фундаментную плиту прочным пережженным (можно и нормального обжига) кирпичом. Для фундамента не стоит использовать  половинки и прочие части кирпича, поэтому необходимо рассчитать габариты печи так, что укладывался целый кирпич. Далее плита заливается раствором, который желательно армировать проволокой. Вся плоскость заливки контролируется уровнем: она должна быть идеально горизонтальной. После того как раствор застынет, можно переходить к подъему (порядовке) кирпичной кладки.

Порядовка голландской печи

Сама порядовка требует определенной последовательности, которую многие сайты описывают поэтапно. Автор статьи пытался представить весь процесс сооружения голландской печи по этим описаниям и пришел к выводу, что лучше посмотреть несколько раз хороший ролик, чем десятки раз вчитываться в пункты производимых работ.

Простейшая голландская печь

Поэтому было принято решение вставить толковый ролик на эту тему, где также уделено несколько слов и о штукатурке готовой печи. Ролик простой, доходчивый и наверняка расширит вашу теоретическую базу о том, как сделать голландскую печь.

Принцип работы голландки

Отличительной особенностью голландской печи является шестиканальная система дымохода, по которому циркулирует нагретый газ.

Выходя из топочной камеры, дым по восходящему потоку поднимается вверх. За время своего пути он успевает нагреть стенки печи. Затем он остывает и опускается вниз к топке. Нагреваясь, он поднимается по второму каналу и т.д. Шестой канал уже выводит дым наружу через дымоход.

Система работы голландки

Шестиканальная система позволяет печи прогреваться равномерно, без резких перепадов и долго сохранять тепло.

Если говорить о конструкции голландки, то здесь главными элементами являются:

  • большая топка;
  • дымовая труба;
  • 6 дымовых каналов.

Каких бы габаритов не выкладывалась голландская печь, топливник у нее всегда большой и имеет прямоугольную форму, при этом сама конструкция голландки может быть полукруглой, треугольной и т.д.

Элементы печи-голландки

Большая топка значительно повышает эффективность и позволяет в дальнейшем дополнить конструкцию системой водяного отопления.

Дымовая труба голландки соединяется боковой частью с дымоходом, а их соединительным звеном выступает металлическая труба.

Если печь необходимо быстро остудить, то достаточно открыть заслонку.

Стандартная схема печи

Вывод

Голландская печь с металлическим кожухом станет отличной отопительной системой для двухэтажных дачных построек, к которым нельзя подвести газовые трубы и установить классическую котловую отопительную систему. Так же круглые голландки служат отличным выбором для любых сельскохозяйственных построек – они не обладают огромной мощностью, но способны нагревать помещение для достаточно комфортной жизнедеятельности.

Конструкция круглых голландок с металлическим кожухом является основным достоинством данных отопительных систем – не смотря на сложность в монтаже, сделать кладку печи может каждый, если будет пользоваться обязательной порядовкой и правильно приготовит раствор.

Конечно если вы не уверены, что сможете правильно произвести кладку печи, то лучше прибегнуть к помощи специалистов-печников, которые смогут произвести монтаж всей конструкции правильно, и печь будет функционировать как нужно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
