Печь на отработанном масле своими руками — изготавливаем по чертежу и пошаговой инструкции

Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку

Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками

А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

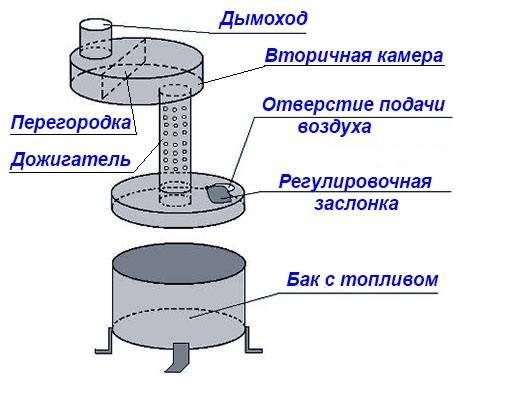

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять

Очень важно чтобы в отработанное масло не содержало воду

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

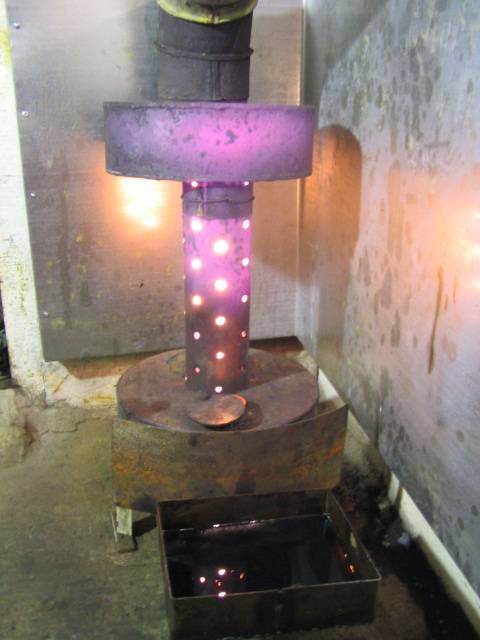

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

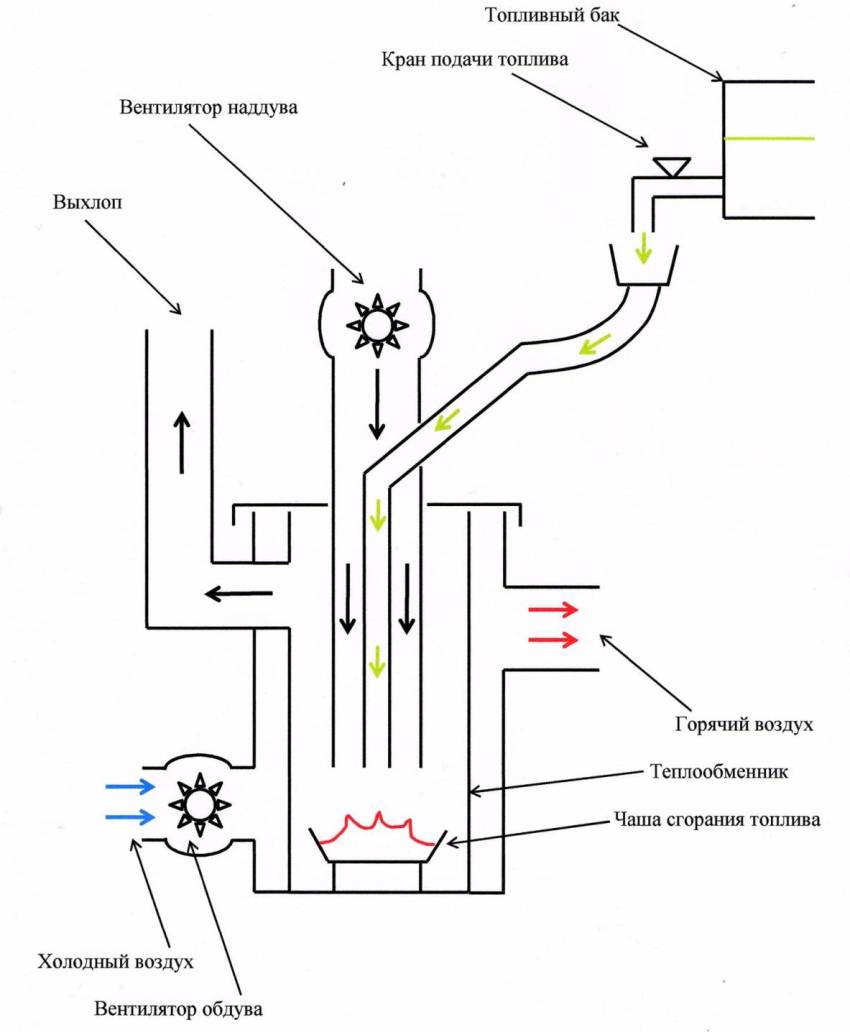

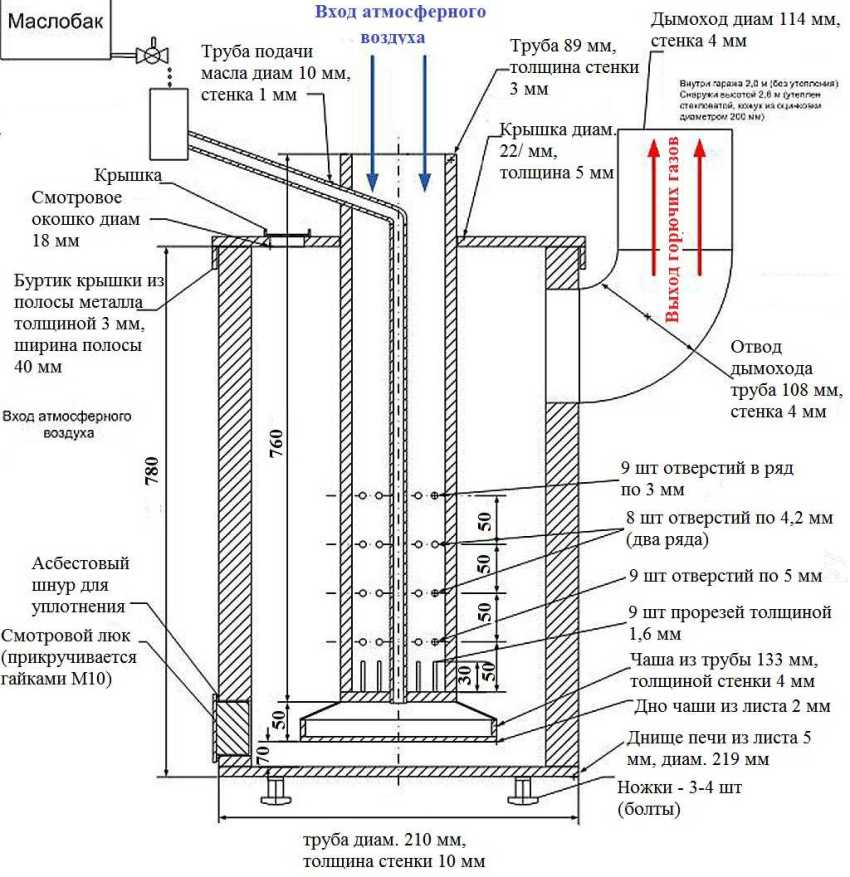

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

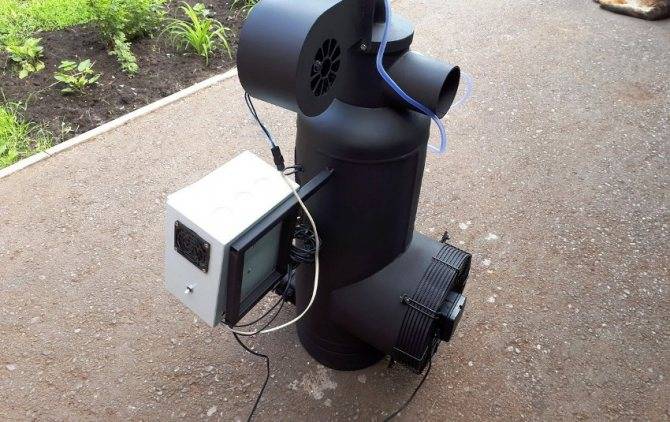

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Плюсы и минусы использования отработанного масла

Достоинства использования отработанного масла:

• при сгорании масла нет гари и копоти
• простота эксплуатации
• пожаробезопасность (само по себе отработанное масло не горит, горят только его пары)

Недостатки использования отработанного масла:

• отработанное неочищенное масло из техносервисов не подходит для котлов, потому что оно содержит много примесей, воду, спирты и пр. Использование такого неочищенного масла приведёт к засорению фильтра, форсунок, а то и вообще может взорваться в блоке подогрева топлива. Поэтому отработанное масло нужно очищать и фильтровать, что в домашних условиях сделать невозможно. Подготовленное очищенное отработанное масло стоит примерно 12 рублей за литр (солярка стоит от 28,4 рублей за литр).
• любой автосервис и государственное автотранспортное предприятия обязаны заключать договоры с фирмами, занимающимися утилизацией отработанного масла. Т. е. они платят деньги за то, чтобы от него избавиться, то, соответственно, не будут за просто так раздавать отработанное масло налево и направо.
• отработанное масло нельзя держать в холоде. На улице оно замёрзнет, поэтому необходимо либо хранить масло в отапливаемом помещении, либо зарывать бочку на глубину промерзания земли.

Особенности конструкции и эксплуатации

В нашей стране используются в основном самодельные печи. Внешний вид и размеры могут варьировать в достаточно широких пределах, но конструкция и принцип действия не меняется.

Отопительные приборы этого вида состоят из двух частей. Масло наливается через горловину в нижнюю емкость и поджигается при помощи кусочка бумаги. По мере нагревания начинается испарение и смешивание паров масла с воздухом из центральной части (горелки). Огонь перемещается в верхнюю часть буржуйки, выделяется большой объем тепла (верхняя емкость накаляется до 600оС, КПД достигает 75%).

Интенсивность горения регулируется крышкой горловины, расположенной в нижней емкости. Если нужно быстро нагреть помещение, крышку можно открыть. Для поддержания температуры достаточно щелочки в сантиметр.

Основное неудобство использования буржуйки на отработке — высокие требования к дымоходу. Его высота не должна быть менее 4-х м, диаметр — не менее 10-и см. Идеальная труба — без горизонтальных участков. Часть трубы, расположенную на улице, необходимо заизолировать, чтобы исключить образование конденсата (и коррозии) и улучшить тягу.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы . Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой» .

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм .

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

• Первым делом, следует заняться поддувалом . Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
• Далее формируется ниша для топки и выполняется дверца для нее . Дверца подвешивается на петлях или крючках.
• Над топкой приваривается отрезок трубы, который будет использоваться, как каменка . Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

• Для его изготовления используется отрезок трубы высотой 0,6 м.
• К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Описание устройства на отработанном масле

Печи на отработанном масле очень удобны в условиях нежилых технических помещений, где не хватает места для хранения топлива или нет необходимости топить постоянно.

Приборы используют для обогрева различных сельскохозяйственных построек, где содержат животных, для оранжерей, теплиц.

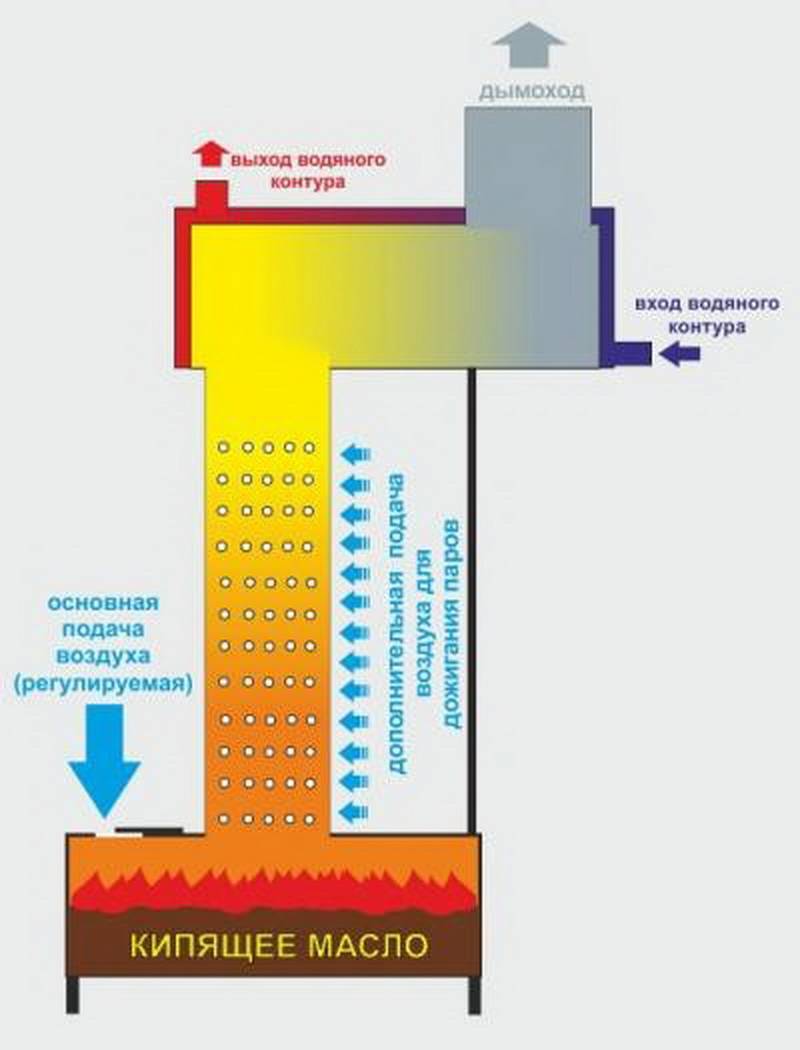

Принцип работы печи заключается в повторном сжигании масла особым образом. Устройство состоит из двух камер сгорания, соединённых трубой с отверстиями, через которые осуществляется приток кислорода.

Эксплуатация происходит следующим образом:

1. В нижнюю камеру поступает отработка из топливного бака, а также кислород через специальное поддувало.
2. При сгорании масел выделившиеся горячие газы поступают наверх через трубу, в которой дополнительно обогащаются кислородом — это увеличивает температуру горения.
3. В верхней камере совершается дожигание продуктов горения, их окончательный распад. Выделившийся горячий воздух поднимается в дымоход и выводится наружу.

Чтобы повысить эффективность сжигания топлива, верхнюю камеру оборудуют поддувалом, обеспечивающим интенсивный приток кислорода.

Важно! Мощность печи зависит от объёмов нижней и верхней камеры, поэтому их часто делают большого размера. Но увеличенное количество топлива в нижней камере приводит к повышению взрывоопасности устройства, а большая верхняя камера уменьшает температуру горения

Чтобы обеспечить надёжную эксплуатацию, часто оборудуют капельную подачу масла, а размер конструкций делают небольшим или средним

Но увеличенное количество топлива в нижней камере приводит к повышению взрывоопасности устройства, а большая верхняя камера уменьшает температуру горения. Чтобы обеспечить надёжную эксплуатацию, часто оборудуют капельную подачу масла, а размер конструкций делают небольшим или средним.

Использование печей на отработке предоставляет следующие преимущества:

• функциональность — устройство применяется для отопления, нагрева воды, приготовления пищи;
• безопасность — отсутствует доступ к открытому пламени;
• быстрый, качественный обогрев небольших бытовых помещений;
• доступность — легко изготовить прибор своими руками;
• простую эксплуатацию, возможность транспортировки.

У конструкций существуют также недостатки, которые лучше учесть заранее:

• шум (гудение);
• необходимость фильтрации отработанного масла от примесей;
• раскалённые поверхности печи могут стать причиной ожогов;
• конструкцию приходится регулярно чистить от оседающего на стенках нагара.

При правильной установке и эксплуатации устройство почти не производит сажи и копоти, а также отличается безопасностью в работе.

Подача сжатого воздуха для утилизации отработанного масла

Сжатый воздух требуется для подготовки масляной смеси к сжиганию путем ее распыления. Эта транспортировка направлена в форсунку, что осуществляется под давлением. Вследствие подачи через отдельный канал кислород обеспечивает процесс горения в любом устройстве, включая горелку Бабингтона на отработанном масле своими руками. Хотя изначально аппарат был запатентован как работающий на дизельном топливе, его приспособили и под техническое масло.

Для успешной подачи воздуха требуется мини-компрессор, встроенный в готовые приспособления на жидком топливе. Он может транспортироваться и другими способами, например, по принципу пневматики. При отсутствии сжатого воздуха форсунка может работать некорректно.

Сжатый воздух в горелке необходим для подготовки масла к сжиганию.На заметку! Рабочее давление помогает отслеживать небольшой манометр, благодаря чему сохраняются параметры, необходимые для полноценной эксплуатации всего аппарата.

Регулирование воздушного потока обеспечивает специальный соленоидный клапан на корпусе. В дорогостоящем оборудовании также предусмотрены воздушные фильтры для очистки воздуха. Они будут полезны в запыленных мини-цехах, котельных или других помещениях, где забираемый для процесса горения воздух имеет много примесей. Для работы форсунки для горелки на отработанном масле своими руками нужна регулируемая вторичная подача воздуха. За синхронную работу всех узлов отвечают такие детали горелки:

• форсунка (сопло);
• топливный отсек;
• нагревательный бак;
• клапан подачи воздуха;
• регулятор подачи масла;
• манометр для проверки давления (его может и не быть);
• нагнетающее устройство (вентилятор).

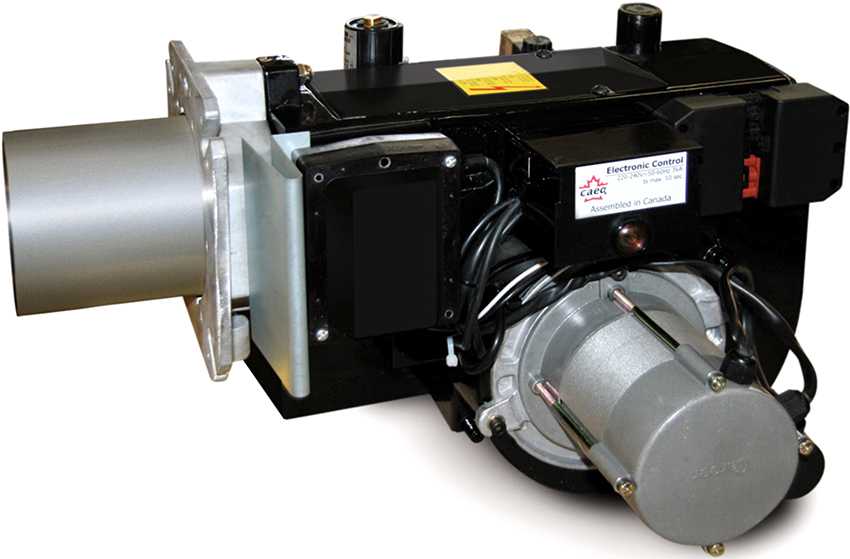

В готовых аппаратах поджигание обеспечивают электроды. Подача сжатого воздуха осуществляется по воздушному каналу, оттуда он попадает в форсунку. Туда же после подогрева идет и отработанное масло. Если форсунка чистая, она производит качественное поджигание топлива, предполагающее появление ровного непрерывного пламени.


Каждая горелка на отработке должна быть оснащена клапаном подачи воздуха.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Подключение конструкции в бане

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днище

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфту

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Прародителем таких печей был известный людям старшего поколения керогаз. Он существенно отличался от других конструкций своей безопасностью и эффективностью. Поскольку пары топлива дожигались в специальной камере, весь объем не нагревался и не создавал опасность воспламенения и пожара.

Принцип работы печи на отработанном масле примерно такой же. Она состоит из двух емкостей, расположенных одна над другой, между которыми находится камера сжигания с отверстиями для поступления воздуха. В нижнюю емкость наливается отработка, пары которой активно горят в средней камере, а продукты сжигания, дым и прочие вещества поступают в верхнюю камеру, соединенную с дымоходом, откуда удаляются естественным способом.

Котел для горячей воды располагается в верхней части печи. Он несъемный, имеет краны для забора воды в бане и для запуска отопительного контура. Нагрев парной производится от кирпичной стены, выходящей внутрь. Чтобы эффект от него был максимальным, необходимо расстояние от печи до кирпичного короба сделать довольно небольшим для снижения потерь тепла, но и достаточным для проникновения воздуха.

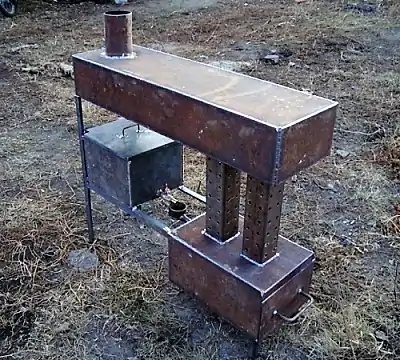

Есть еще один вариант изготовления конструкции на отработке, совмещенной с кирпичной печью. Изготавливается только нижний резервуар. Камера сгорания имеет форму колена, плавно изогнутого под 90°. На торец приваривается вертикальная пластина, которая сообщатся с внутренней (топочной) частью обычной кирпичной печи. Раскаленные газы, образующиеся при горении отработки, поступают внутрь кирпичной печки и нагревают ее.

Дальнейшая конструкция ничем не отличается от обычной: устанавливается котел для воды, подключается контур отопления с естественной или принудительной циркуляцией, запорная арматура и так далее. Такой компактный вариант оптимален для тех, кто уже имеет готовую печь и желает лишь приспособить ее для сжигания отработки.

Оптимальный вариант: создание замкнутого отопительного контура с узлом подмеса горячей воды. Теплоноситель нагревается в теплообменнике, установленном внутри котла или, как вариант, на дымовой трубе. Такая система позволяет отсечь носитель от воды для хозяйственных нужд, обеспечить более равномерную температуру в системе и дает возможность достаточно точной регулировки температуры в помещениях.

Возможность экономии средств на самом затратном направлении весьма привлекательна для любого домовладельца, а объединение всех элементов в единую систему способствует более удобному и эффективному управлению обогревом дома. Кроме того, вызывает сложность процесс утилизации отработанного масла, а возможность сжигать его с максимальной пользой будет оптимальным вариантом переработки ненужных веществ.

Недостатки и преимущества использования буржуйки

Эта самодельная печка для гаража имеет всего три недостатка:

1. Отопительные устройства делаются из стали, поэтому быстро отдают тепло и не могут его накапливать в отличие от чугунных печей. Но решить такую «неприятность достаточно просто – для этого ее можно просто обложить огнеупорным или «шамотным» кирпичом от мартеновских печей. Для обкладки можно использовать простой строительный кирпич.
2. Для обеспечения достаточной вытяжки воздуха потребуется обеспечить печь вытяжкой, высота которой не менее 4 м. Но это тоже сомнительный недостаток. Для лучшего обогрева помещений, опытные печники советуют протянуть трубы вытяжки через весь бокс. Газ будет отдавать тепло на всем протяжении бокса – это позволит экономить топливо.
3. Неоспоримый недостаток – потребность постоянного прочищения дымохода, особенно если он выполнен из тонкой трубы и возможность образования конденсата.

Достоинств у самодельной печки для отопления гаража на порядок больше:

• способность быстро обогревать помещение. Печи для гаража, выполненные с учетом всех правил, способны поднять температуру до комфортной уже через 10 минут. Но если отопитель обложить кирпичом, этот период времени увеличится;
• возможность обеспечить равномерный обогрев всего помещения при протянутых по всему гаражу трубах вентиляции;
• буржуйку для гаража можно сделать работающей на разных видах топлива. Это может быть печь для гаража на дровах. Подойдет отработанное масло, уголь. Даже древесную стружку и опилки можно использовать в качестве топлива;
• простота конструкции позволяет использовать для производства разные схемы. Печь в гараж на дровах своими руками можно сделать из старого газового баллона, обрезка трубы и просто старого листового металла;
• такая самодельная конструкция не требует больших затрат на покупку материалов и времени для ее производства. Если сделать печь для гаража своими руками, работающую на отработанном машинном масле, она сможет экономить значительные средства. Электроконвекторы или инфракрасные обогреватели увеличивают цифры в оплатке за электричество;
• добавив незначительные изменения в чертежи, вы получаете возможность быстро разогреть или приготовить горячую пищу в гараже.

Разберем подробнее процесс изготовления печки в гараж своими руками.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

• объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
• считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
• соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Важно: при больших размерах топки появляется необходимость гасить огонь в печи на отработке до того, как топливо полностью прогорит. Процесс тушения показан в видео.. https://www.youtube.com/embed/5wOBsR2-Xcc

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Буржуйка на отработке

Конструктивно такие печки могут сильно различаться, но в обычный гараж следует устанавливать самые простые из них. Они собираются из двух соединенных между собой емкостей. В нижнюю заливают отработанное масло. Там же осуществляется поверхностный розжиг, необходимый для запуска процесса кипения.

Еще один вариант отопления гаража — изготовление универсальной буржуйки. Она может работать на любом топливе. Для этого даже не придется все делать заново. Нужно только собрать приставку для печки на дрова, которая и станет выполнять роль нижней емкости. В ней будет происходить закипание отработки. Старая буржуйка заменит камеру окончательного дожига. Для простоты эксплуатации можно сделать дверцу топочного отсека сменной, чтобы можно было при необходимости переводить печь на дрова или отработку.

Отопительная система на отработанном масле имеют следующие плюсы:

1. 1. Простота в эксплуатации. За ней практически не нужно следить. При этом у нее отличная теплоотдача.
2. 2. Правильно настроенная буржуйка не коптит.
3. 3. Она пожаробезопасна, так как ее топливо в обычных условиях не горит.

Есть у такого решения несколько серьезных минусов, о которых нельзя забывать. Главным из них является то, что печь во время работы гудит. Масло в нижней камере со временем образует слой кокса, от которого очень сложно избавиться. Камера дожига быстро забивается гарью и ее приходится чистить.
