Принцип работы и конструкция шведской печи
Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.
В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.
В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

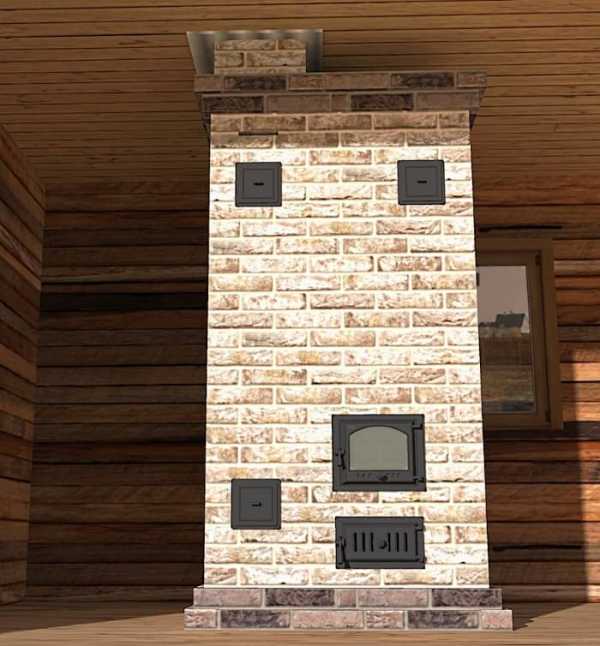

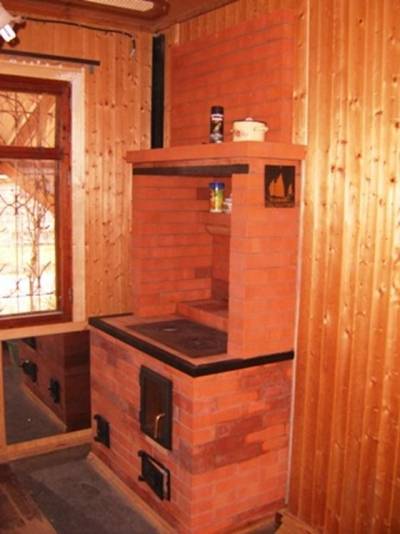

Печь-шведка
За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.
Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.
Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

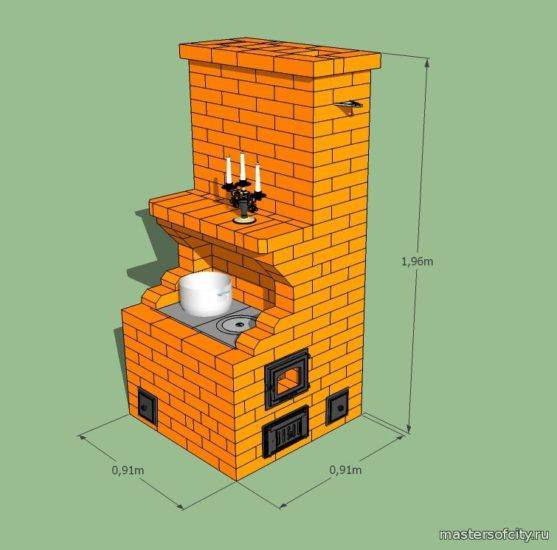

Шведка: схема
Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.
После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.
Конструкция шведки
Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.
Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.
Принцип работы шведской печи
Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.
Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.
Шведка в современном интерьере
Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.
При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

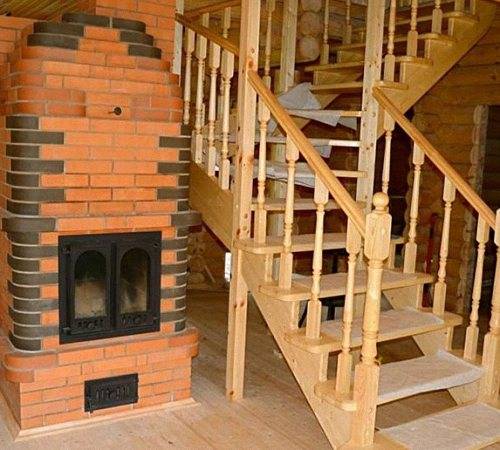

Шведка с камином
Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.
Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.
Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.
Возможные проблемы
При строительстве можно допустить несколько ошибок.
Соединение фундаментов — из-за разных нагрузок возможна разница оседания, из-за чего печь в будущем может перекоситься.
Если взять речной песок вместо карьерного, кладочный раствор получится недостаточно прочным из-за гладкости песчинок и их плохой сцепляемости.
Тесаный, резаный кирпич быстрее разрушается, поэтому при кладке его нужно стараться установить резанной стороной внутрь шва.
При кладке дымохода необходимо использовать специальную заглушку, чтобы раствор не оставался на внутренних стенах, при этом выполняется очищение поверхности кладки от раствора через каждые 4—5 рядов.
Если не устраивать отверстие для чистки в тех местах, где дымоход меняет направление, в нем будет скапливаться сажа. При установке заслонок и дверей нельзя забывать о свойстве металла расширяться — кладку нельзя выполнять без небольшого зазора.
Этих и других ошибок можно избежать, если перед началом работ посоветоваться с опытным мастером.
Шведская печь с духовкой и с варочной плитой: подготовка инструментов и материалов

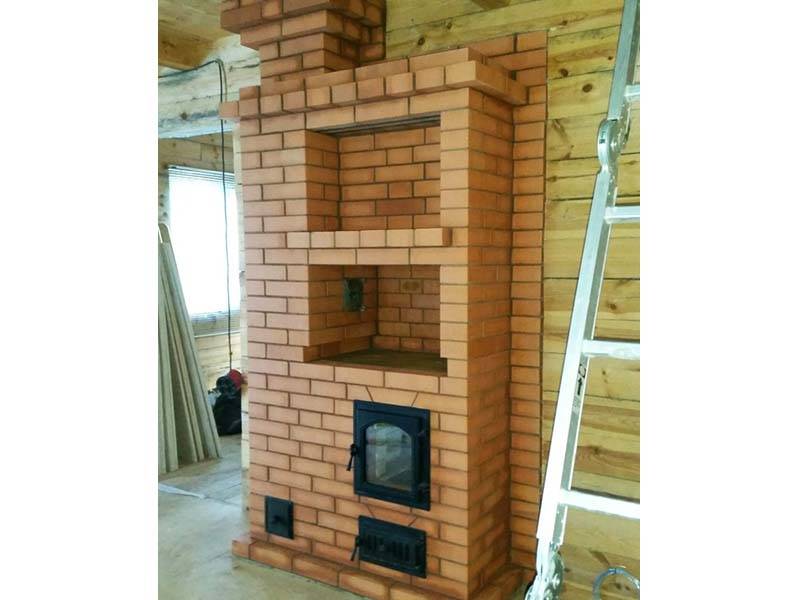

Фото: Печь шведка с духовкой и плитой
Перед тем, как сложить шведку, необходимо подобрать правильно материалы и инструменты. Часто новички интересуются: сколько нужно кирпича на стандартное устройство. Например, для основания в 850 на 616 мм потребуется расчет количества кирпичей: один шамотный кирпич имеет размеры 230х110х65 мм. Из этого можно сделать расчеты по расходуемому материалу.

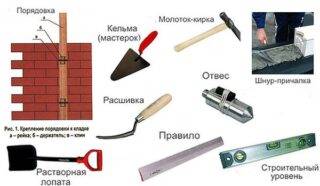

Понадобятся такие инструменты для работы:
- штырьковая и совковая лопаты;
- ведро пластиковое;
- дрель и миксер;
- молоток;
- мастерок;
- расшивка;
- уровень;
- правило;
- отвес;
- болгарка;
- рулетка;
- степлер строительный;
- плиткорез.
Из материала нужно подготовить 33 шамотных кирпича, 552 полнотелых керамических кирпичей, духовку, варочную чугунную поверхность, топливную и резиновую дверцы, заслон, задвижку для дымохода и заслонку для вытяжки.
Буслаевская печь проекты
В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .
Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.
Для укладки потребуются такие материалы:
- дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
- огнеупор – 43 штуки;
- полнотелый кирпич – 382 штуки;
- духовка-шкаф 28х33х50 сантиметра;
- чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
- задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
- решетка – колосник 30х20 сантиметров;
- уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
- сталь – кусок 0,3х0,28 метра;
- полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
- плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.
Проекты печей из кирпича такого типа выглядят следующим образом:
- Полный ряд.
- Дверца поддувала.
- Проем окна для прочистки.
- Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
- Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
- Установка ДШ.
- Укладка огнеупора на ребро вокруг ДШ.
- Укладка по схеме.
- Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
- Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
- Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
- Оканчиваются чистки, вмуровывается крепежная проволока.
- Укладывается колпак.
- Монтаж перекрытия ВК, при этом вытяжки остаются.
- Выкладываются печурки по схеме.
- Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
- Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
- Кладка выступов.
- Выполняется дублирование выступов и монтаж уголка.
- Дымоход БП перекрывается аналогично 19 ряду.
- Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
- Создается дымоход с разделками, на этом и последующих рядах.
Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.
Советы по выбору строительных материалов
Процесс стройки не сложный. Шведская печь – это простая конструкция, которая требует строго соблюдения чертежей и порядовки. Нужно верно замешать раствор и иметь минимальные знания, как это делать.
Необходимые инструменты:
- мастерок;
- резиновая киянка;
- уровень;
- рейка;
- рулетка;
- гидравлика;
- карандаш;
- лопатка;
- ведро.
При изготовлении раствора берут небольшое металлическое ситечко. Оно должно иметь ячейку для просева песка и глины. Обыкновенная глина не подходит, поскольку она не жароустойчивая. Для стройки такого отопительного устройства выбирают исключительно шамотную глину.
Раствор обязан замачиваться в течение нескольких ночей в корыте. Длиться этот процесс пока не пропадут комочки, а на поверхности не появится излишняя вода. После ее сливания оставшаяся смесь должна обладать густой текстурой. Это можно проверить с помощью мастерка. На сухую вертикальную поверхность наносят небольшое количество раствора. Если он не стекает, а застывает, то его можно использовать.
Список материалов, которые понадобятся в стройке:
- кирпич красный полнотелый;
- шамотный кирпич;
- шамотная глина;
- дверь для топочной и зольной камеры;
- решетка колосниковая (в идеале чугунная);
- железные уголки и листы;
- прокладка из асбеста в виде шнура;
- асбестовый лист.
Должны иметь высокое качество, без заводских дефектов. Можно дверцы сварить самостоятельно.
Предварительные действия до сборки печи
Один из главных моментов в подготовке -определение, где будет установлена печь. Ведь она должна равномерно обогревать все помещение. Если устройство сооружают в уже готовом доме, нужно учитывать вывод дымохода
В процессе установления трубы важно не повредить жесткость каркаса
Подготовительные работы лучше всего проводить летом или осенью. Для просушки фундамента понадобится минимум 30 дней. Но мастера рекомендуют выдерживать срок до полугода. Отверстия в перекрытиях делают перед кладкой. Кровлю собирают в последнюю очередь.
Определение места, где будет расположена шведка.
Главная функция устройства – обогрев. Поэтому оптимально строить печку по центру помещения. В доме должен быть очень хороший и крепкий фундамент, который плотно устоялся. Конструкция массой примерно 3 т
Важно чтобы основа дома выдержала ее вес. В жилом доме ее обычно устанавливают возле межкомнатных перегородок возле выходной двери

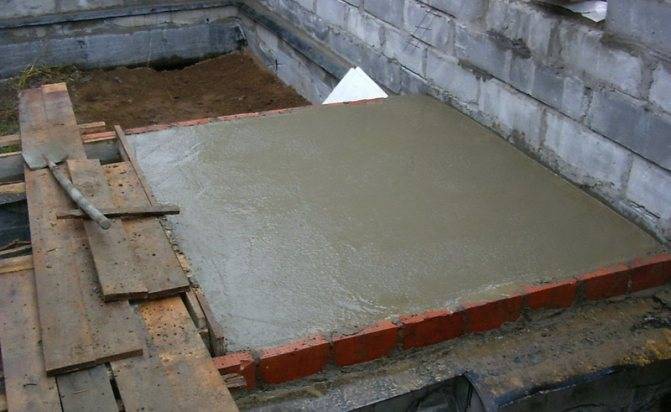

Заливка фундамента: рекомендации +видео
От фундамента зависит срок использования данного прибора, его работоспособность и теплоотдача.

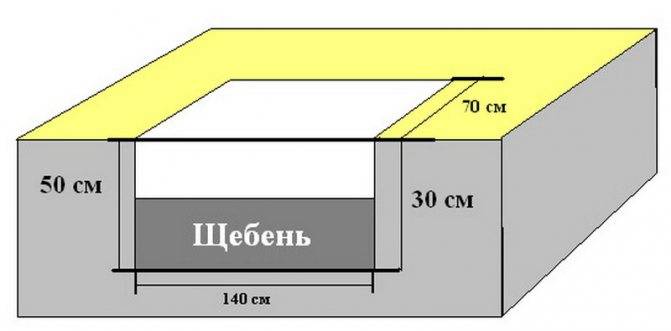

Глубину определяют, учитывая регион и грунтовые воды
Важно высчитать глубину морозостойкости зимой. Если верх устанавливается, выше этого уровня, то появятся горизонтальные выдвижения
Рекомендуется выбирать такую глубину – 0,8-1 м.
Линейные величины обусловливают по величинам печи. Фундамент заливают шире от этих показателей приблизительно на 15 см. Это основные нормативы в строении.
В пространстве между землей и бетоном необходимо создать просвет из песка. Высота – 20 см. В будущем-выполняет функцию отделения воды, которая поступает из грунта.
После песчаной подушки можно использовать щебень, крошки кирпича или других материалов. Мастера отдают преимущество естественному камню, поскольку он имеет высокопрочный.
Арматуру устанавливают ближе к нижнему слою. Она нужна для укрепления и ровного распределения температурного воздействия. Металлическую сеточку кладут горизонтально.
Верхняя поверхность должна быть ровной. В помощь берут шпатель широкого размера. После высыхания налаживают рубероид в несколько слоев. Он применяется для гидроизоляции.
В полу делают отверстие, которое должно иметь правильный расчет. Это необходимо для удобной кладки. Потом налаживают напольное нанесение под корпус конструкции и делают плинтуса.
Преимущества печи шведки с варочной поверхностью и духовкой, состоит в сильном потоке тепла. До произведения кладки, улаживают теплоизоляционный материал. Его должно быть несколько слоев. Хороший материал – базальтовый картон. Он недорогой, имеет достаточную толщину – 5мм. Вариант – шамотный кирпич, применяется для строения печи. Материал более дорогой, имеет низкую проводимость тепла. Это не подогревает фундамент.
Видео, которое будет полезным:
Создание гидроизоляционного слоя
На рисунке ниже показано, как применять рубероидные слои. Мастера также выбирают материалы для обшивки, например, обшивка фольгой со всех сторон. Гидроизоляция – это определенная часть конструкции печки. Для гидроизоляции берут плотный, устойчивый материал. Экономный вариант – подложка. Бывает разной толщины.
Полезные советы для кладки шведки
Процесс выкладки требует особенного внимания. Человек без опыта может столкнуться с различными трудностями. Полезные советы на этом непростом этапе:
При кладке кирпича важно наблюдать за толщиной шва. Рекомендуемая норма 4—6 мм.
Кирпич не должен пропитываться влагой от раствора, поэтому его смачивают водой перед проведением стройки.
Равномерность кладки обследуют вдоль и поперек
В этом поможет уровень, а уголки определят ступенчатость уголков печи.
После завершения кладки важно подождать минимум 2 недели. В теплое время года печь будет высыхать быстрее естественным путем.
Профессионалы советуют применять как можно крохотнее металла в строении печи
Но конструкция должна иметь металлические уголки.
В процессе стройки нельзя ничего производить вплотную. Запрещено укладывать железо на обнаженный кирпичик. Между ними обязана иметься прослойка в 6 мм с раствора.
- При монтаже варочной плиты на кирпич, под него кладут раствор из глины. Это предотвратит нагревание кирпича.
- При соблюдении порядовки в строении печи шведки своими руками, выйдет сделать крепкое и долговечное устройство. Начальный этап – подготовка. Теоретические знания способствуют быстрому решению проблем.
Чертежи помогут правильно оформить рядность и сделать правильно печь-шведку. Только сделанное устройство категорически запрещено протапливать. Такой вид печи не терпит мокрого кирпича и требует полной сушки. Основной принцип топки – это закладывание небольших партий дров. Это способствует быстрому прогреванию устройства.
Подкладывание новых партий продлевает сохранение тепла в помещении. Конструкция при правильной эксплуатации может хранить тепло с вечерней топки до утра.
Не следует использовать дрова, которые содержат много смол. Они быстро горят, забывают дымоходы сажей. В холодное время стройки можно использовать горячую сушку. Процесс предусматривает несколько топок утром и вечером, в нарастающем режиме. Если тип печи многоходовой, то горячую сушку проводят на зимнем ходу.
Часто такие конструкции устанавливают в загородных домах на дачах. Это обусловлено преимуществами отопительного устройства. Если построить печь среднего размера, то для этого понадобится лишь один квадратный метр. Стремительно и хорошо прогревает две комнаты. Топка оборудована со стороны кухни, а задняя часть – в комнате (зал или спальня).
Функциональность связана с правильным расположением дымохода. Это позволяет рационально распределять тепло. Можно эксплуатировать в любое время года. На функциональность не влияет. Устройство постоянно может находиться в рабочем состоянии.
Последовательность возведения печи
Шамотный кирпич
Сооружение конструкции занимает немало времени и требует высокой квалификации. Если печка будет встроена в межкомнатную перегородку, рекомендуется сначала обустраивать ее, а затем возводить стены.
Материалы
Чтобы сложить шведку, требуются материалы самого высокого качества
Это важно, так как перепады температуры здесь больше, чем в русской, и нагрузка на внутренние элементы выше. Понадобится:
- шамотный кирпич не ниже ШБ-5;
- красный кирпич М-150 или выше;
- шамотная глина;
- духовой шкаф из чугуна – размеры выбирают в соответствии с размерами топки;
- чугунная колосниковая решетка – изготавливать самостоятельно не рекомендуется;
- варочная плита – предпочтительнее чугун, но допускается железо;
- дверцы – тоже предпочтительнее чугунные, так как они намного медленней прогорают.
Для кладки корпуса и дымохода берут обычную глину.
Инструменты для кладки печи
Инструменты для кладки печи
Для строительства шведки нужны следующие инструменты:
- штыковая и совковая лопаты, строительный миксер для замешивания;
- мастерок, молоток каменщика, резиновая киянка;
- правило – более 1,5 м;
- отвес, угольник, разные уровни;
- болгарка с диском под камень и металл;
- плиткорез.
Могут потребоваться и другие приспособления.
Строительство фундамента
Шведка – конструкция тяжелая. Для нее необходимо возводить собственный фундамент.
- Выкапывают траншею, размерами на 10–15 см больше по периметру, чем габариты корпуса. На дно утрамбовывают 20 см песка и щебня.
- Из прутка сечением в 1 см, вяжут арматуру и устанавливают в яму. Строят опалубку из фанеры или доски.
- Заливают конструкцию бетоном. Верхний слой укрепляют еще одной арматурной сеткой.
- После полного высыхания фундамент гидроизолируют двумя–тремя слоями рубероида.
Порядовка
Порядовка шведки
Печь-шведку с духовкой и плитой выкладывают по рассчитанной порядовке. Размеры самой конструкции можно довольно сильно варьировать, но по высоте соотношение элементов изменяется мало.
- Два ряда делают сплошными. Используют глиняный кирпич.
- Для 3 ряда берут красный и шамотный, так как здесь начинают формовать зольник, духовой отсек и вертикальные каналы. Здесь же предусматривают боковые отверстия для чистки и закладывают дверцу зольника.
- В 4 ряду уменьшают проход между духовкой и сводом, а над дверцей зольника крепят 2 металлические полоски.
- В 5 на полоски кладут кирпичи, ставят колосник и еще уменьшают ширину прохода. Начиная с 5 ряда кладут только шамотный кирпич.
- На 6 формируют вход в топку – для него кирпичи обрезают под углом. Затем перекрывают проход и устанавливают духовой шкаф. В отопительном блоке возводят дымоотводные каналы строго по чертежу.
- На 7 ряду вставляют дверцы топки и армируют железными прутками.
- С 8 по 10 ряд обкладывают духовку, формируют топочную камеру. В 10 ряду топку и духовку объединяют. Здесь используют красный кирпич.
- В 11 ряду образуют канал для переключения в летний режим. В шамотных кирпичах стенки выпиливают пазы под чугунную плиту, в зазор кладут асбестовый шнур. Укладывают варочную поверхность, изолируя ее железными уголками.
- С 12 до 14 формирует варочную камеру и закладывают канал «летнего» режима.
- С 15 до 17 ряды выкладывают опоры для свода над варочной поверхностью и горизонтальные каналы.
- В 18–19 свод закрывают.
- В 20–21 ряду закладывают сушильную верхнюю нишу и делают отверстие для чистки. В 22 – разделяют «летний» канал надвое, а в 23 – перекрывают. В 24–26 формируют малую сушильную камеру, объединяют 2 вертикальных и горизонтальный каналы, а в 28 – перекрывают все каналы.
- В 29 формируют выступ для вывода дымовой трубы.
Эта схема актуальна для простой шведки – без камина и отдельного дымохода под него.
Особенности кладки трубы
Дымоход оригинальной конструкции не имеет. Выкладывают его из красного кирпича на сложенный выступ. В первом же ряду формируют отверстие под заслонку, а в следующем закрывают.
Дымоход выводят на крышу. В местах пересечения потолка и крыши его теплоизолируют.
Кладка печи-шведки с плитой своими руками: порядовка
При возведении печи кирпичи укладывают так, как показано на порядовке. Выполнить работу правильно помогут следующие пояснения:
кладка первого ряда
Ряды № 1 и 2 представляют собой подножие печи. Для них характерна увеличенная ширина швов — от 6 до 13 мм. Благодаря этому тело печи будет располагаться как бы на слегка выступающем постаменте. Кирпичи перед нанесением раствора следует в течение 10–15 с ополоснуть водой. Эта процедура поможет избавиться от пыли и обеспечит надёжный контакт с раствором. К сухой пыльной поверхности глиняная смесь прилипает гораздо хуже и кладка получается непрочной, что в условиях высоких тепловых напряжений является недопустимым.
На 2-м ряду необходимо заложить опорные стержни для каминной решётки, которую сразу же следует к ним приварить.
Порядовка: ряд второй
Рядом №3 начинается формирование прочистных каналов, поддувальной камеры, вертикального канала дымооборота и ниши для установки духового шкафа. На тыльной стороне печи формируется каминная топка.
Кладка третьего ряда
Установленные дверцы можно временно подпереть кирпичами, пока крепёжные элементы не будут зафиксированы последующими рядами.
В тыльной части ниши для духовки нужно устроить проход, соединённый с прочистными камерами. С этой целью подрезают угол кирпича, установленного в этом месте.
Ряд №4 идентичен 3-му, только кирпичи укладываются несколько по-иному — обеспечивается перевязка швов.
Ряд четвертый
С 5-го ряда начинается формирование напуска дымового зуба. На этом же ряду устанавливается колосниковая решётка. Жёлтым цветом на порядовке помечен шамотный кирпич
Важно помнить: из-за значительной разницы в коэффициентах температурного расширения швы между керамической и шамотной кладками должны иметь ширину не менее 6 мм
Ряд пятый
Духовку и дверцу топки перед установкой следует обмотать асбестовым шнуром. Он сыграет роль уплотнителя (для дверцы) и одновременно обеспечит металлическим элементам возможность свободно расширяться при нагреве.
В ряду №6 берёт начало стенка между топкой и духовкой, которая состоит из уложенных на ложок (ребро) кирпичей. Уменьшить её толщину до ¼ кирпича нам позволила теплоизоляция духовки в виде обмотки асбестовым шнуром.
Ряд шестой
Ряды № 7, 8 и 9 выкладываются согласно порядовке
Обратите внимание, что в 7-м и 9-м рядах ниши перекрываются стальными полосами. Как уже говорилось, между сталью и кирпичом нужно оставить зазор в 6 мм, заполненный раствором
Порядовка: ряды 7–12
Выложив 9-й ряд, нужно дать раствору высохнуть, после чего следует сгладить при помощи болгарки дымовой зуб. Внутренние напуски также рекомендуется сгладить (это несколько повысит КПД), но болгаркой к ним не подобраться — необходимо стёсывать.
В кирпичах ряда №10 необходимо вырезать четверти для установки варочной плиты. Если она имеет рёбра жёсткости, под них вырезаются пазы. Плиту сажают на раствор, но предварительно под неё следует уложить асбестовые полосы.
Ряд десятый
В этом же ряду устанавливается прочистная дверца.
Те части ряда, которые перекрывают дверцу топки и нишу духовки, укрепляются стальными уголками.
В 11-м ряду кирпичи над топкой нужно косо подрезать. Наклонные грани будут отклонять поднимающийся дым в направлении дымохода.
Ряд одиннадцатый
Последующие ряды следует выкладывать согласно схеме
Обратите внимание: в 14-м ряду кирпичи на 25 мм выдвигаются — формируется каминная полка
Ряд четырнадцатый
В 16-м ряду при помощи стальной полосы устраивается перекрытие варочной ниши, а передняя часть этого ряда укрепляется стальным уголком.
Порядовка с 15-го ряда
Уложив в соответствии с порядовкой 17-й и 18-й ряды, приступают к формированию отверстий дымоотводов (ряд №19). При этом кирпич, установленный между печным (вертикальным) и каминным дымоотводящими каналами нужно косо подрезать с двух сторон.
Ряд девятнадцатый
На 19-м, 21-м и 22-м рядах устанавливаются прочистные дверцы.
Ряд двадцать первый
В рядах № 24 и 25 устанавливаются задвижки.
Ряд двадцать четвертый
В 26-м ряду вертикальный канал объединяется с газоотводом, здесь же устанавливается последняя прочистная дверца, используемая для очистки каналов.
Ряд двадцать шестой
Выложив согласно порядовке 27-й и 28-й ряды, перекрывают все каналы (ряды 29 и 30). Кирпичи в отверстии для дымовой трубы необходимо косо подрезать.
Ряд тридцать первый
В 31-м ряду монтируется общая задвижка дымохода, а с 32-го начинается возведение дымовой трубы.
Ряд тридцать второй
Печь шведка своими руками: порядовка модели с 3 режимами
Работа традиционных конфигураций не подразумевает режимов, такие агрегаты зимой очень сложно растопить – дым проникает в помещение. Если есть «летний» режим, закрытую задвижку отодвигают только после того, как прогреется запущенный участок дымохода. Благодаря образовавшемуся в этот 5-минутный промежуток перепаду температур создается необходимая тяга. Третий, «осенний», режим улучшает функционал в весенне-осенний период использования.
Обзор расходных материалов
Подобные вариации имеют небольшие размеры – достаточно 30 рядов, еще 2 идут на формирование трубы. Такая печь шведка из кирпича обладает габаритами 114х76 см, в высоту достигает 210 см, параметры трубы и материалы для нее в порядовках принято указывать отдельно.
Материалы для кладки:
- красный печной кирпич (полнотелый);
- огнеупорный (шамотный) кирпич;
- чугунная варочная плита;
- литая дверца для топки;
- дверцы для прочистных отверстий и поддувала;
- задвижки;
- колосниковая решетка;
- духовой шкаф;
- стальные уголки;
- листовой металл.
Раствор для кладки изготавливается на глиняной основе.
