Как работает муфельная печь
В продаже можно встретить различные муфельные печи для обжига, которые отличаются по конструкции, размеру и типу работы. Для термообработки металла используют промышленные модели. Их можно разогревать до 1750 градусов. Мастера металлургии не рекомендуют разогревать печи до большей температуры. В противном случае нагревательный элемент быстро выйдет из строя.
Принцип работы муфельной печи заключается в том, что заготовку помещают в муфель. Он разогревается до закалочной температуры, которая поддерживается на одном уровне определённое количество времени (в зависимости от используемого материала).
Устройство и схема
Печи для закалки металла — это простая конструкция, которая состоит из нескольких основных элементов:
- Металлический корпус. Изготавливается из жаростойкого металла. Оптимальная толщина листов — 2 мм.
- Теплоизоляция. Чтобы сделать теплоизоляционный слой, можно использовать шамотный кирпич. Если применяется другой материал, он должен выдерживать температуру не менее 1200 градусов.
- Наружная изоляция. Для этого используется слой огнеупорного кирпича, который выкладывается за металлическим корпусом.
- Нагревательный элемент. Он может работать на газу или от электричества. Для мастерской можно использовать газовую горелку. В электрических моделях используются специальные спирали, изготавливаемые из фехраля или нихрома. Нихром подходит лучше. Оптимальная толщина проволоки — 1 мм.
Чтобы управлять печью, устанавливается специальная панель, на которой расположены регуляторы температуры и термометр.
Особенности процесса установки банного агрегата
Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.
С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:
- Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
- Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
- Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
- Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.
Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.
Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.
Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.
Инструкция по сооружению металлической печи

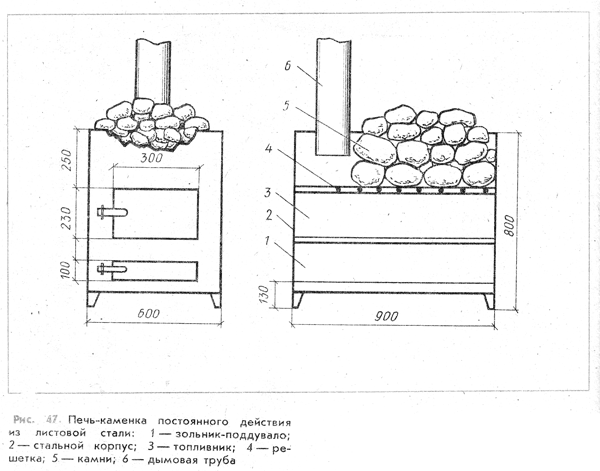

Печь-каминка постоянного действия из листовой стали.
Сделать надежную, качественную и эффективную печь из металла совсем несложно, однако и на очень простую работу не рассчитывайте. Нужно в точности выполнять все рекомендации, поэтапно продвигаясь к завершению работы, проверяя каждый пройденный шаг. Именно от внимательности, качества и правильности исполнения зависит безопасность готовой конструкции и ее пользователей.
Для новичка без соответствующих навыков металл может показаться слишком сложным в обработке материалом. Для создания печи из металла нужно иметь навыки работы со сваркой и знать соответствующие правила техники безопасности. Самое элементарное — нельзя работать без специальной защитной маски и перчаток для сварки.
Работа по самостоятельной сборке печи из металла начинается с подготовки основания. Готовая конструкция весит достаточно много и требует обязательного сооружения отдельного фундамента. Строительство основания предусматривается еще на этапе возведения самого здания.
Топливо и материал конструкции
Самодельную печь можно собрать из разных видов металла:
- Жаропрочной стали. Ее используют для изготовления промышленных печей для литейных, металлообрабатывающих предприятий. Толщина листов — от 1,5 до 3 мм. Срок службы — 30 лет. Отдельные элементы фиксируются специальными заклепками.
- Конструкционная сталь. Выдерживает нагревание до 600 °C на протяжении двух часов, потом начинает деформироваться. Если делать печь из конструкционной стали, нужно выбирать листы толщиной от 4 мм.
- Чугун. Обладает низким показателем теплопроводности. Чугунные печи быстро греются и сохраняют тепло на 4 часа после прогорания дров. Подходящая толщина чугунных листов для изготовления печей — от 6 до 25 мм.
- Суррогаты. Самый дешевый, недолговечный вариант. Печь изготавливается из металлической бочки или алюминиевого бидона.
Преимущества самодельной металлической печи
У самодельной металлической печи есть ряд преимуществ перед кирпичными отопительными агрегатами. Среди главных достоинств рассматриваемых конструкций нужно выделить простоту их устройства и доступность исходных материалов.

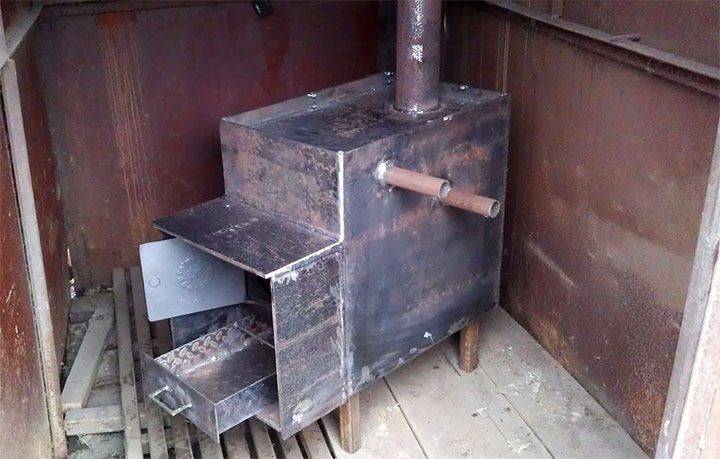

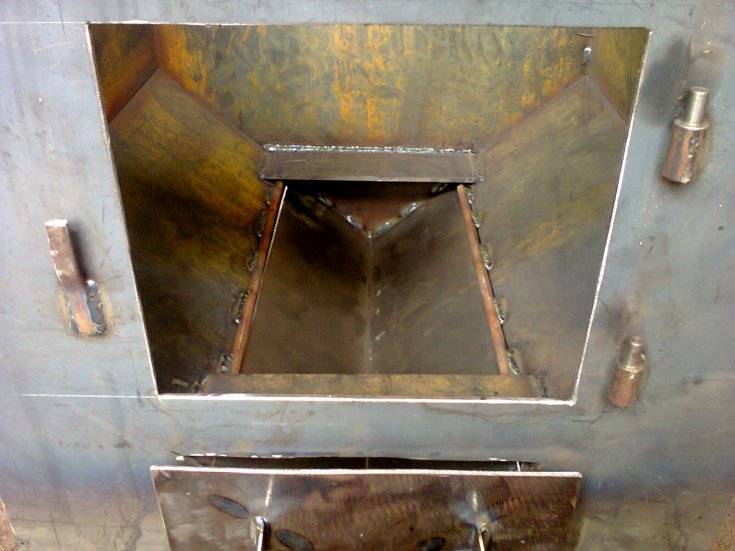

Печь своими руками из металла
На изготовление простой металлической печки не уйдет много времени – с поиском (покупкой) металлических листов либо железных емкостей подходящего размера обычно не возникает никаких сложностей.
Печь своими руками из металла
Обустройство металлической печи потребует во много раз меньших финансовых вложений по сравнению с возведением кирпичного отопительного агрегата. При этом печь из металла не занимает много места и очень быстро нагревается в процессе работы.

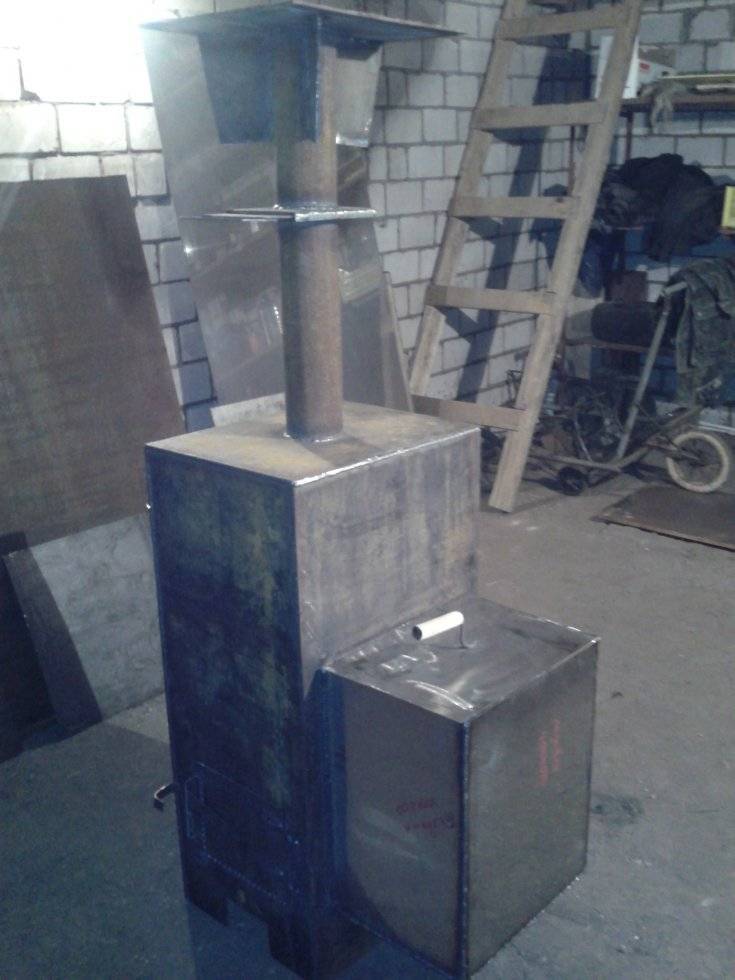

Самодельная металлическая печь
Печи из металла весят гораздо меньше своих кирпичных аналогов, что избавляет от необходимости обустройства мощного фундамента. Для дополнительного повышения эффективности обогрева, вокруг металлического отопительного агрегата можно выложить экран из жаропрочного кирпича.

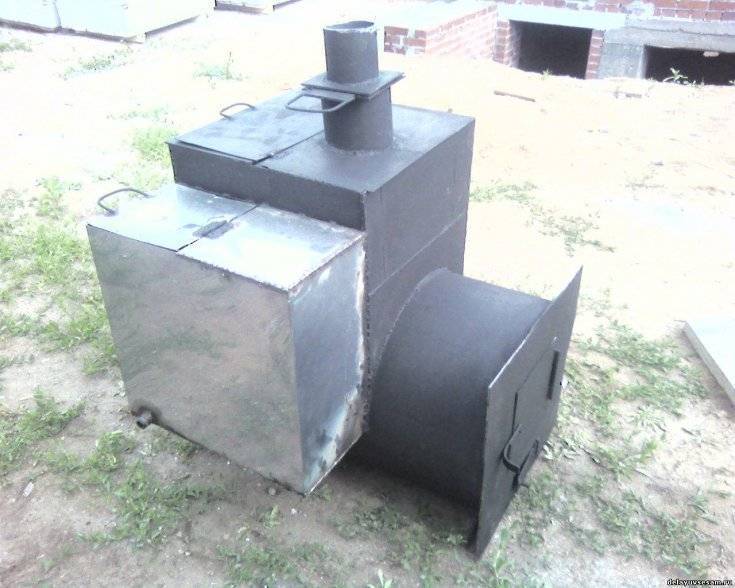

Необыкновенная печь ручной работы
Виды конструкций
Общая схема печи из металла разделяется на разные типы. Самодельные конструкции имеют существенные различия в зависимости от локальных условий.
Они обусловлены следующими факторами:
- видом используемого топлива. Обычно используется дровяная топка;
- типом конструкции. Отличаются расположением топки, к примеру, топкой из предбанника;
- способом нагрева каменки.

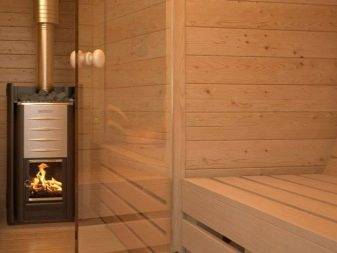

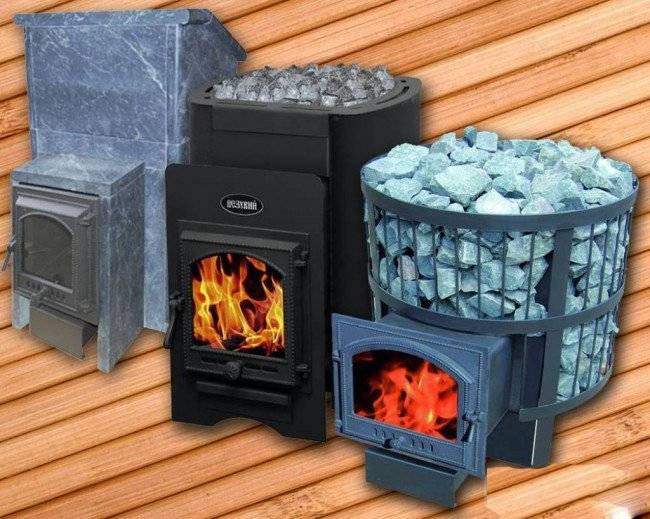

Существует немало разновидностей нагревательного оборудования для бани из листового металла, которой может отличаться по рабочим параметрам. Определяющим фактором является тип конструкций, от него зависит набор функциональных свойств прибора, и способ установки металлической печи в баню.
Разделяют такие три базовых разновидности, как:
- закрытая;
- открытая;
- комбинированная.
Закрытая
Для увеличения теплоёмкости и оптимизации теплоотдачи металлическая основа обкладывается кирпичом. В своей массе такие печи – «самоделки». Основа конструкции – это листовое железо толщиной 1,5–2 мм. По стандартной схеме расположения топка находится в предбаннике, а каменку размещают в парилке. Лицевые поверхности скрывают кирпичным слоем.
Для обеспечения крепления разнородных материалов к основе привариваются скрепы из стали. Их длину делают на несколько миллиметров меньше габаритов кирпича.
Закрытая каменка располагается над топкой, защита сверху обеспечивается листом стали. Боковая дверца со стороны парилки служит для подачи воды и создания пара.
Закрытая печка обладает следующими преимуществами:
- незначительная стоимость;
- неограниченные возможности адаптации под локальные особенности помещения.
К недостаткам относятся следующие:
- специфичность монтажных работ, обусловленная разнородностью материалов;
- самодельные решения не обеспечивают необходимый технологический уровень, что снижает срок эксплуатации.
Открытая
Любители быстрого пара предпочитают открытую печь-каменку из металла для бани. Открытая конструкция предполагает особое отношение. Чтобы создать оптимальный нагрев поверхностей камней, необходимо обеспечить соприкосновение максимальной площади наружной поверхности топки с каменкой. Для увеличения эффективности мастера прибегают к разным ухищрениям. К примеру, изменение конфигурации каменки, при котором увеличивается её площадь в зоне горения. Такое решение ускоряет прогрев камней.
Эффективность конструкции можно увеличить использованием клапана, дозирующего подачу тепла в зону каменки. Этот принцип широко используется некоторыми производителями печей, которые создают замысловатые системы пропускания пара. «Лёгкий» пар образуется при прохождении слоя камней наружной каменки. По ощущениям его качество не уступает пару, образованному в старинных каменных печках.
Преимущества открытой печи для бани из металла являются следующими:
- простота в использовании;
- низкий расход топлива;
- большой КПД.
Такая модификация металлической печи для бани является оптимальной альтернативой традиционным каменным аналогам. Бесспорное преимущество конструкции – это адаптивность для помещений малого объёма. Из недостатков можно выделить только высокую стоимость.
Комбинированные
Такие конструкции отличаются наличием дополнительной системы обогрева помещения. Это позволяет даже при отсутствии автономного отопления добиться комфортной температуры.
Основной источник тепла – это топка. Дополнительный тепловой контур располагают над топкой. При такой конструкции поверхность печи нагревается посредством передачи тепла сквозь воздушную прослойку. Обычно такие печи имеют открытую конструкцию каменки.
Хорошо продуманная внутренняя система труб отопления, расположенных по периметру помещения, в сжатое время нагревает парилку и всю баню. К патрубку печи подключается трубопровод. Тепловая энергия горения топлива нагревает воздух внутреннего контура и заставляет его циркулировать. Подача воздуха во внутренний контур регламентируется решёткой-жалюзи.
Комбинированные печи обладают такими преимуществами, как:
- единовременный обогрев парилки и помещения;
- упрощённая регулировка температурного режима.
К недостаткам металлических печей для бани относятся следующие:
- сложная конструкция;
- высокая стоимость;
- ограниченное количество модификаций.

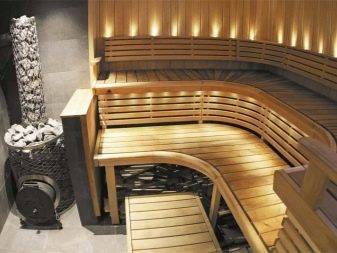

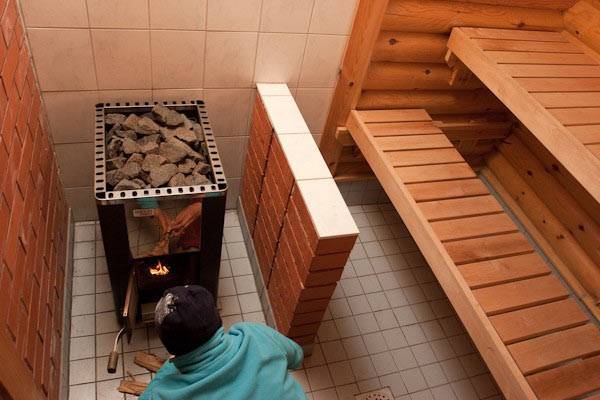

Стальные конструкции
Это легкие и достаточно простые модели печей. Их можно приобрести в магазине или самостоятельно изготовить из имеющегося материала. Нет необходимости специально обустраивать фундамент под печь. Ее при необходимости можно вынести в сад для обустройства зоны барбекю. Именно мобильность таких конструкций привлекает многих покупателей.
Для установки стальной печи требуется оборудование компактного по площади негорючего настила. Для этого целесообразно использовать асбестовые и металлические листы.
В то же время существует и ряд недостатков, ограничивающих применение данного оборудования:
Стальные печи менее долговечны по сравнению с аналогами из других материалов. Особенно это касается регулярной эксплуатации.
Если же вы будете топить печь изредка или периодически, то оксиды металла, образующиеся при горении, будут оседать на стенках, образуя слой нагара. Это увеличивает прочность конструкции и продлевает сроки функционирования.
Многие металлические печи длительного горения ориентированы на использование в производственных условиях, но не на даче. Они долго прогреваются, не имеют варочной плоскости и дверей из стекла, не эстетичные и занимают много места.
Печи, функционирующие на отработке, опасны в эксплуатации и вредны для здоровья.
Устройство и размеры
Прежде чем начинать сборку печи из металла в баню своими руками, необходимо изучить конструкцию оборудования. Она состоит из нескольких основных элементов:
- трубопровода для вывода газов, выделяемых при сгорании топлива;
- камеры для сгорания дров;
- дверцы топочной камеры;
- бака для нагрева воды;
- колосника, через который сажа ссыпается в зольник;
- зольного ящика;
- дверцы для доступа к зольному ящику;
- каменки, которая может быть расположена внутри оборудования или над ним.
Рассчитать количество строительных материалов проще, если заранее составить чертеж. Оптимальные размеры оборудования:
- Внешняя каменка. Высота — 80 см. Длина — 50 см. Ширина — 50 см.
- Внутренняя каменка. Высота — 50 см. Длина — 40 см. Ширина — 40 см.
- Бак для воды. Объем — до 120 литров.
- Печь. Длина — 90 см. Ширина — 50 см. Высота — 50 см.
Точные размеры оборудования рекомендуется рассчитывать зависимо от площади банных помещений.
Для чего нужно закаливание
Закалка представляет собой нагревание и последующее охлаждение металлической заготовки. После этих процессов перестраивается кристаллическая решётка материала. Увеличиваются его показатели прочности и твердости. Одновременно с этим снижается пластичность металла.
Когда термическая обработка закончена, готовое металлическое изделие становится твердым и хрупким, поскольку после нагревания в промышленных печах поверхностные слои металла обезуглероживаются. Детали не должны иметь малого припуска. Дополнительно защитить поверхность заготовок можно с помощью специальных газов, которые вводят в камеру печи при разогреве.
Эффективность потребления топлива
Тематические отопительно-варочные агрегаты бывают трех видов:
- Камерными;
- Канальными;
- Колпаковыми.
Первый вид представлен преимущественно буржуйкой, которая в народе является наиболее распространенным автономным средством отопления. Она подходит для обустройства гаражей и мастерских.
Капельные печи работают за счет отработанных технических масел. Они довольно безопасны для окружающей среды и не требуют больших загрузок топлива, как буржуйки.
Если выбор пал на конструкции канального типа, то надо понимать их следующие особенности:
- Тематические печи потребляют любое топливо за исключением влажного;
- Загружать канальную печь топливом можно только после сгорания предыдущего объема.
Порядовка кирпичной печи для гаража
Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.
Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).
Изображение печи и необходимые материалы
Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.
Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.
Порядовка кирпичной печи для гаража
Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).
В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).
Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.
Продолжение кладки
Высоту печи можно увеличить повторив 14 и 15 ряды.
Продолжение формирования отопительного щитка
Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.
Дымоход из трубы
Изготовив камин из металла своими руками, можно приступать к не менее важному этапу – подготовке дымохода. Для него не обязательно производить сварочные работы
Рекомендуется использовать готовую стальную трубу.
Выведение трубы на крышу
Стыковка труб осуществляется с помощью предусмотренного раструба. Это специальное расширение, которое позволяет вставлять один конец трубы в другой. Если такого раструба нет, то край трубы следует надрезать ножницами по металлу, в место сочленения труб обработать термостойким герметиком.

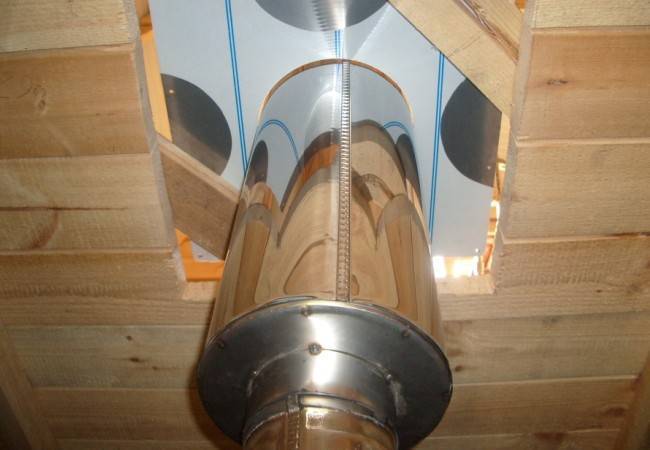

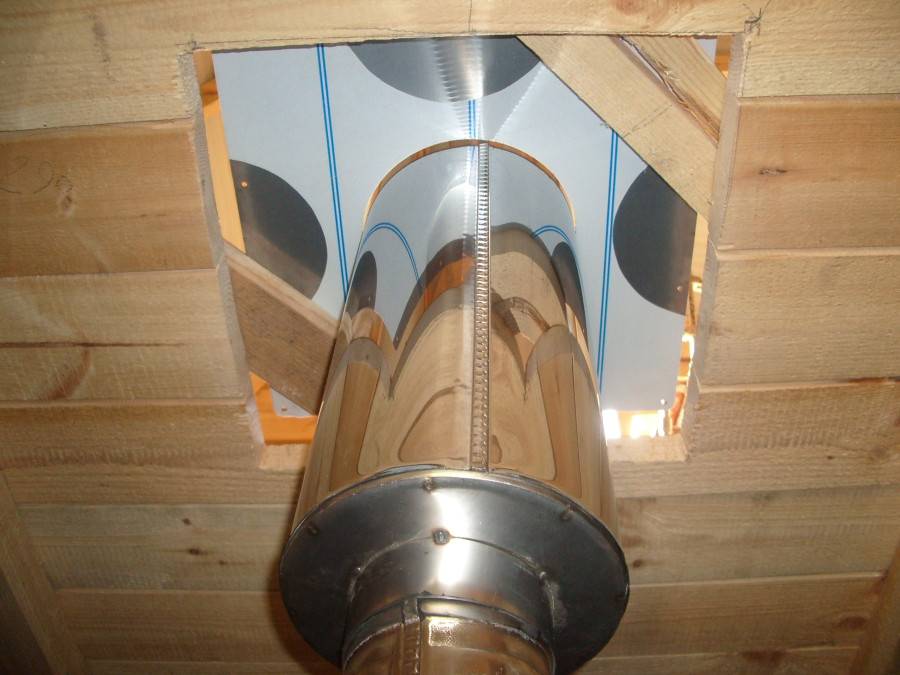

При проходе через перекрытия обязательно придется позаботиться о безопасности, выполнив изоляцию дымохода. Для этого подойдет асбестовый материал или минеральная вата. Такая процедура ожидается и при выходе трубы из крыши.
Настоящий живой огонь
Сверху труба накрывается козырьком. Он не даст осадкам попадать внутрь трубы и защитит от лишнего мусора, а еще не даст искрам вылетать наружу.
Плюсы и минусы металлических печей
Печь из металла представляет собой компактный отопительный агрегат цельной конструкции. Такую печь можно легко перемещать, в отличие от вариантов из кирпича. Её форма может быть различной. Обычно эти конструкции изготавливают в виде куба, параллелепипеда или цилиндра.
Можно использовать в быту и в хозяйственных целях
Коэффициент полезного действия металлической печи невелик — она способна эффективно отапливать только небольшие помещения площадью от 10 до 30 м². В связи с этим такие источники тепла стали популярными среди дачников и владельцев домашних животных. Такие печи используют для обогрева дачных домиков, подсобок, мастерских, сараев, гаражей, курятников и других помещений с небольшой площадью.
Несмотря на то, что печи из металла являются удобным вариантом и альтернативой капитальным отопительным сооружениям, они тоже имеют положительные и отрицательные качества.
Таблица: достоинства и недостатки печей из металла
| Достоинства | Недостатки |
|
|
Плюсы и минусы
Металлическая печь является неплохим источником тепла. Ее можно делать самостоятельно при наличии определенного опыта, чертежей, инструментов и расходных материалов.
Однако перед изготовлением тематической конструкции надо взвесить все «За» и «Против».
Среди преимуществ металлической печи имеют место:
- Простота конструкции, позволяющая изготовить ее вручную;
- Возможность переноски и транспортировки;
- Удобная эксплуатация;
- Компактность;
- Прочность и износостойкость.
К слову, для работы с металлом используются разные электроинструменты:
- Электродрель;
- Болгарка;
- Сварочный инвертор.
При отсутствии режущего электроинструмента можно ограничиться ручным – ножовкой по металлу, зубилом, молотком. Некоторые мастера вместо сварки соединяют фрагменты металла крепежными элементами – болтами.
Радует тот факт, что любая буржуйка, будь это даже банная печь из металла своими руками, не требует подготовки фундамента. Надо только установить дымоход и обеспечить к нему путь.
Находясь все время в помещении, печная конструкция может поддаваться химическим реакциям разве что из-за сгорания твердого или жидкого топлива.
Но это не мешает ей служить в течение десятков лет. Деформации также исключены, если стенки металла имеют толщину не менее 8 мм.
Выбирая подходящую конструкцию для обогрева, надо понимать, что чугун не терпит ударной нагрузки. Поэтому его печи лучше не ронять при транспортировке. Это, пожалуй, является минусом определенной группы агрегатов.
Есть и общий минус – пожарная опасность. Чтобы свести последнюю к минимуму, печи рекомендуется устанавливать ближе к стене, а за их эксплуатацией приходится следить.
Классическое железное изделие
Мастера предпочитают изготавливать металлическую печь для дачи своими руками. Из стали можно соорудить надежный прибор, обладающий оптимальной теплопроводимостью. Печь можно устанавливать на специально подготовленной площадке, чтобы исключить соприкосновения с деревянными элементами.
Если мастер учтет все преимущества, то сможет собственноручно соорудить обогревательное изделие с высокими показателями при минимальном нагреве, а металлическая печка позволит использовать уникальные принципы сжигания топлива. За теплопроводность отвечает высокая степень связности металлических элементов оборудования.
Изготовленная начинающим мастером многофункциональная обогревательная установка
Обустраиваем дымоотвод
Одним из важных элементов устройства любого камина – дымоотводная система. Все горючие материалы при горении выделяют дым, который не должен попадать в помещение. Этот механизм представлен цельной трубой, выходящей на улицу. Также возможен вариант собранного устройства из нескольких патрубков, соединенными коленом.
Фото 11 Устройство дымохода.
Труба, выводящая продукты горения, монтируется в подготовленное отверстие верхней части печи. Крепление к стене производится с помощью кронштейнов. Если требуются оформить контакт или изгиб, это делается с применением колена. Стыковочные участки обрабатываются термостойким герметическим составом.
В итоге труба выводится на крышу, где должна возвышаться не меньше, чем на 5 см. Верх дымохода оформляется оголовком и грибком, защищающими его от попадания воды и мусора.
Фото 12 Изначально дымоход направляется в потолочное перекрытие, а после выводится на крышу.
На финише получаем готовое печное устройство. Если есть технические или финансовые возможности, камин дополнительно оформляется декоративными деталями. Можно выбрать кованные чугунные изделия, статуэтки и пр. Детали могут окрашиваться специальной краской, придавая им еще большей изысканности и роскоши.
201 000 ₽ Подробнее
199 600 ₽ Подробнее
119 120 ₽ Подробнее

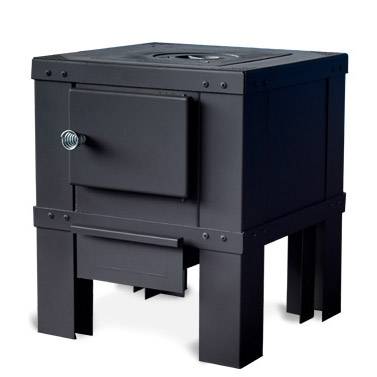

Виды металлических дровяных печей для дачи
Существует несколько разновидностей печей, в которых роль основного строительного элемента исполняет металл. Каждая описанная схема имеет положительные и отрицательные стороны.
Обыкновенная железная
Обыкновенная металлическая печь, эксплуатационные особенности которой в полной мере определяет основной строительный материал. Железо плохо накапливает тепло и обладает высокой теплопроводностью.
Такую печь располагают на специально подготовленной площадке, чтобы исключить любые контакты с деревянными элементами.
Таким образом, предотвращают возможное возгорание, которое возникает при избыточном нагреве внешних поверхностей.
Описанная черта даёт преимущества. Появляется способ соорудить печь, обладающую высокими эксплуатационными показателями при минимальном прогреве. Это обусловлено тем, что при службе подобного изделия становится возможным использовать принципы сжигания топлива, которые не работают, если речь идёт о печи, изготовленной из кирпича. Этого добиваются, грамотно используя высокую степень связности металлических элементов конструкции.
Ширина металлической печи достигает 600 мм, длина равняется 600 мм, высота с учётом трубы дымохода достигает 1350 мм.
Печь-камин из металла
Металлическая печь-камин для дачи имеет интересные полезные особенности. Топка изготавливается в виде камеры, и располагается на специальной подставке или опоре. Благодаря этому, отпадает нужда монтировать дополнительный фундамент для подобного сооружения.
Надёжное основание необходимо из-за внушительной массы стального камина. Устройство такой печи гармонично вписывается в интерьер загородного дома или дачи. К топке подсоединяется труба, предназначенная для отвода дымных масс, способная эффективно удалить из системы продукты горения.
Для предотвращения случайного возгорания поверхность печи — камина облицовывается огнеупорными материалами.
Подобное устройство обладает высоким КПД, не требует особенного ухода за собой, неприхотливо при установке, который производится за несколько минут. Камин способен мгновенно нагреть помещение и монтируется где угодно.
В ширину достигает 1300 мм, высота доходит до 2500 мм, а длина ровняется 1200 мм.

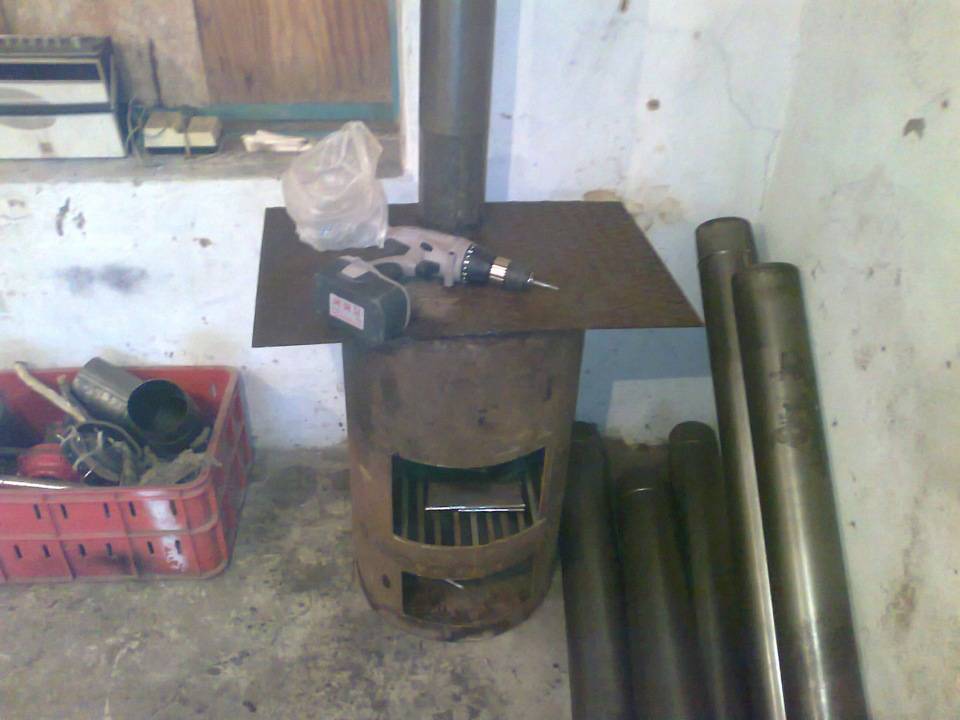

Изготовление печи из металлической трубы
Изготовление печи из металлической трубы
Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

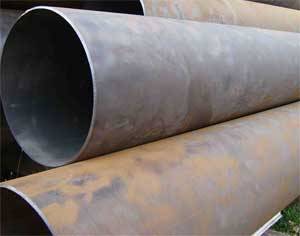

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.
Печь из трубы
Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

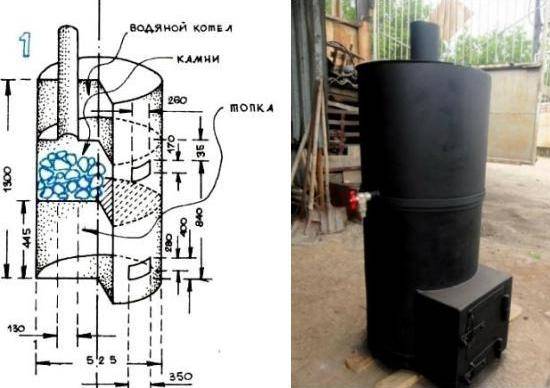

Самодельная печь для бани из трубы (вертикальная)
Первый шаг
Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.
Второй шаг
Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

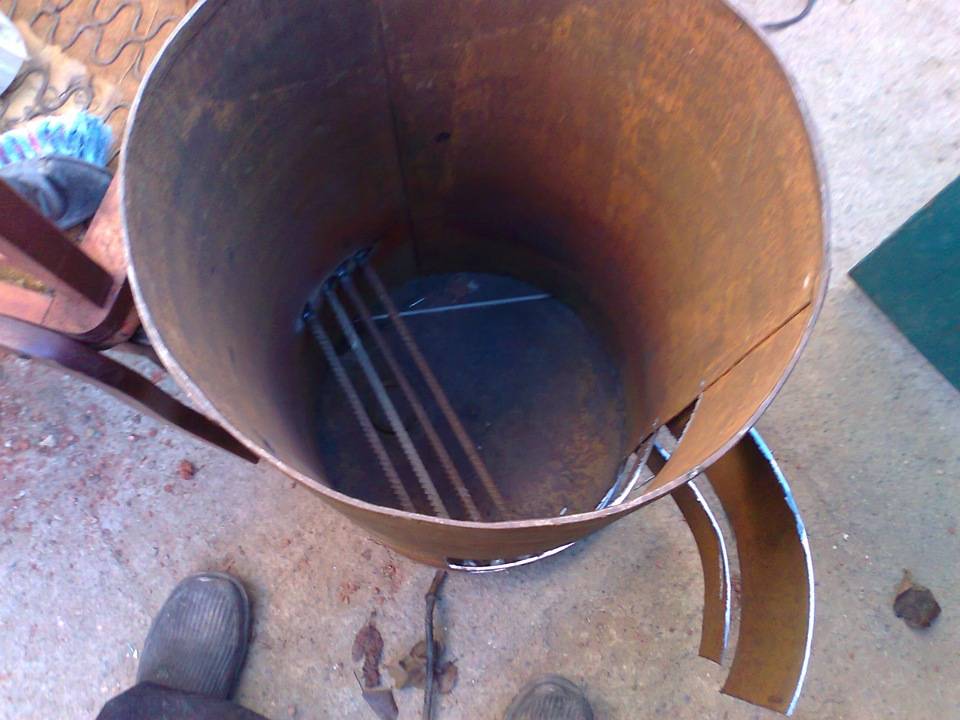

Вырезаем дверцы и устанавливаем решетку-колосник

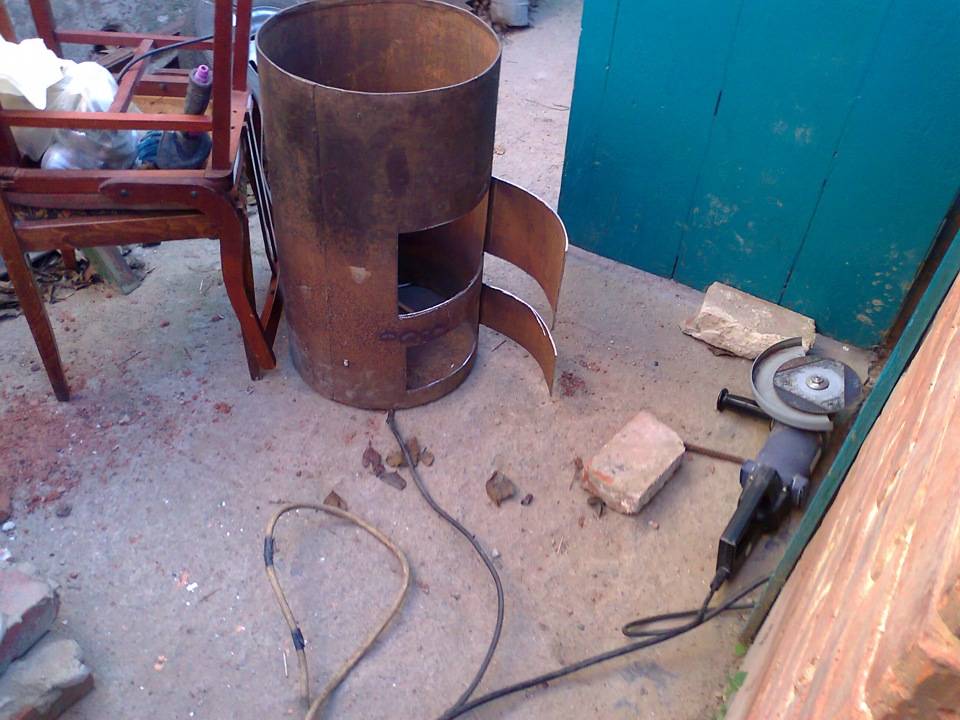

Вырезаем дверцы и устанавливаем решетку-колосник
Третий шаг
Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.
Печь своими руками
К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.
Четвертый шаг
В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.
К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.
При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.
Бак на трубе на печь для бани
Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.
Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.
При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.
Бак для воды рекомендуется оснастить краном.
К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.
Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.
В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.
Как вывести трубу через крышу
Как вывести трубу через крышу
Как вывести трубу через крышу
Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.
Дымоход
Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.
Габариты камина
Перед тем как подобрать конструкцию и чертежи, необходимо изучить размеры проема, топливной камеры и дымохода. Перечисленные размеры подбираются с учетом площади отапливаемого помещения, связь между ними описана подобным образом:
- Площадь поперечного сечения трубы дымохода составляет 1/9 часть квадратуры портала.
- Глубина топливника обычно бывает в 2 раза меньше высоты проема портала.
- Площадь портала — 1/50 часть от площади комнаты.
Не забываем выбрать соответствующее помещение под камин
По своей конструкции камины делятся на два типа — угловые и пристенные. Проще построить именно пристенный вариант, угловой подходит для опытных мастеров. Для сооружения углового типа нужен немалый опыт в печном деле. Выбрав габариты будущей печи, стоит определиться с участком, где будет размещен отопительный прибор:
В комнате придется снять пол, разобрать стяжку и вырыть котлован, не задевая действующие инженерные сети, такие как водопровод, теплые полы и другие. Существующий подвал тоже может добавить хлопот, не каждое покрытие выдержит вес отопительного прибора
Выбирая участок под печь, не стоит забывать и о фундаменте. В комнате придется снять пол, разобрать стяжку и вырыть котлован, не задевая действующие инженерные сети, такие как водопровод, теплые полы и другие. Существующий подвал тоже может добавить хлопот, не каждое покрытие выдержит вес отопительного прибора.
Выбор правильного места и установка железного камина
Схема устройства камина.
Поиск места под камин, своими руками выполненный, является первоочередной задачей. Как и всякий другой, очаг из металла тоже требует для установки большого по площади пространства. Обеспечение регулярного притока свежего воздуха служит гарантом надежной работы металлической конструкции. В качестве вытяжки допускается использовать устройство камина.
Несмотря на меньший вес металлического очага в сопоставлении с кирпичным классическим вариантом, все равно его габариты достаточно внушительны и могут достигать центнера. Поэтому деревянные половицы, на которые была бы установлена кирпичная конструкция, могут попросту не выдержать нагрузки и провалиться. В целях безопасности место под камин рекомендуют укреплять. Устраивать сильный фундамент, как под кирпичный камин, нужды нет, но усилить пол, при этом заменив старые половицы, необходимо. Под печь для изоляции можно постелить лист любого негорючего материала: металла, асбеста и пр.
Правильнее всего начать монтаж очага с устройства подставки. На нее будет устанавливаться массив камина. Подставку можно использовать готовую купленную или сделанную своими руками. Сделать самостоятельно подставку не сложно, нужно лишь обрезать уголки из металла так, чтобы получилась прямоугольная рама на ножках. Ножки рамы нужно крепко прикрутить к полу, а сверху положить и приварить металлический лист, на который будет установлен очаг. Подставка, равно как и воздушное пространство вокруг, должны обеспечивать противопожарную безопасность в помещении.
Наличие дымохода предусматривает металлический очаг, как и классический его аналог. Все перекрытия помещения, через которые пропущена дымоходная труба, должны быть изолированы капитально. Изолируют и стену, расположенную в непосредственной близости с металлическим очагом, на которую прикреплена труба дымохода.
Как и всякий прибор отопления, камин, изготовленный из железа, имеет ряд недостатков и преимуществ.
Недостатками железного камина являются:
- После прекращения горения печь моментально охлаждается.
- Прогрев железного корпуса очень велик, что при нечаянном касании открытыми участками кожи к нему может вызвать ожог.
- Тепло по помещениям распределяется неравномерно.
- Заготовка дров требует наличия отдельного места, а лучше помещения.
- На заготовку дров нужно выделять время и энергию.
Преимуществами данной конструкции являются:
- Быстрое излучение тепла.
- Поток воздуха, проходящий сквозь топливник, хорошо проветривает пространство, предотвращая влажность и плесень, что очень актуально для помещений, расположенных с северной стороны и почти не обогреваемых солнцем.
- Возможность монтажа в любой комнате дома.
