Очень часто клиенты просят сложить печь для дачи с духовкой, но духовка предназначена не для выпечки, а для быстрого нагрева помещения. Вот один из примеров такой печи: здесь проект, а здесь фото

Я считаю, что печь с калориферными трубами для быстрого нагрева дачного дома более удачный вариант. Вот пример одной из таких печей.

Нужен быстрый нагрев 3-х комнат. Две небольших по 16 м2 и одна 40 м2.

Печь будет находиться в большой комнате, а для быстрого прогрева — варочная плита. Площадь печи, выходящая в маленькие комнаты примерно по 1 м2.

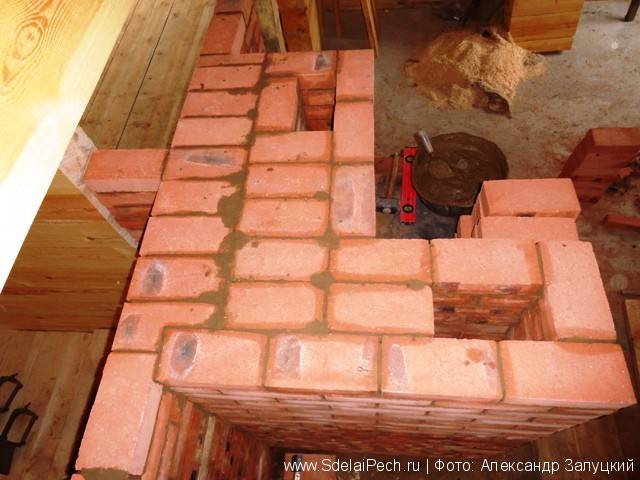

На фото вырезан угол внутренних стен, где и будет находиться печь

Это вид из маленькой комнаты

Ну а это сами калориферные трубы. Иногда их еще называют «сухотрубы»

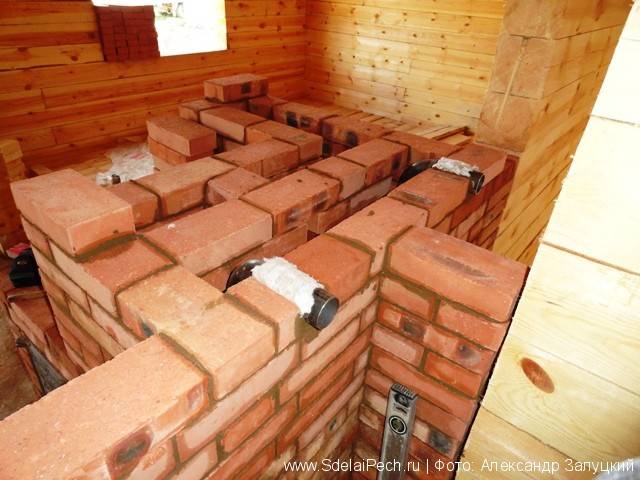

При монтаже труб в месте соприкосновения их с кирпичом нужно их обернуть негорючим теплоизоляционным материалом. В данном случае — шнуровым асбестом.

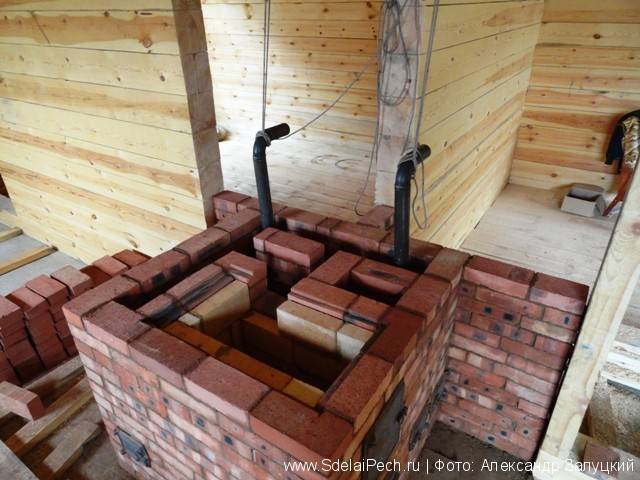

Трубы подвешиваются на веревках

Печь двухколпаковая. Трубы устанавливаются в нижний колпак

Печь размером 4,5х4,5 кирпича, похожа на шведку Александра Бацулина, только выход из топки сделан не назад, а в бок. Обычно напротив хайла печь перегревается и появляются трещины в швах. Здесь я напротив хайла сделал кирпичный столбик. Основной жар будет направлен на него.

Это фото перед установкой варочной плиты

Здесь видно как заделываются верхние концы труб в кирпичную кладку.

Нижний колпак перекрыт. Вверху подъемный канал, внизу канал прямого хода.

Вид на трубу из комнаты. Труба немного выступает от плоскости печи под отделку плиткой.

Проход через потолок. На балки закреплен лист СМЛ в два слоя.

Распушка 250 мм «от дыма»

Труба над кровлей сложена из облицовочного кирпича. Он более стоек к атмосферным осадкам, по сравнению с тем, из которого сложена печь, да и вид у него получше.

Способы разделения на виды

Любой, кто впервые сталкивается с необходимостью установки камина в помещении, испытывает определенные трудности при ознакомлении с технической частью всех возможных моделей. Это связано с огромным количеством вариаций их исполнения.

Подобная неосведомленность может привести к неверным действиям, что скажется на целесообразности выбора устройства. Чтобы избежать проблем, необходимо ознакомиться с самым простым вариантом классификации каминов, а затем постепенно ее расширять по каждому пункту. Разделение может быть произведено по одному из следующих признаков:

• по виду используемого топлива;
• по способу обустройства в помещении;
• по типу топочной камеры.

Аккуратно отделанный дровяной камин

Разделение по виду топлива

От используемого топлива зависит общее количество теплоты, которое выделяется за условленное время.

• Дровяные камины пришли к нам из далекого прошлого. Несмотря на определенные недостатки, они до сих пор используются, причем с большой популярностью.
• Альтернативой дровам служит природный газ. Повсеместная газификация сделала этот вид топлива общедоступным и недорогим. Помимо перечисленных качеств, газовые камины для отопления обладают еще целым рядом выгодных преимуществ.
• Имитация живого пламени происходит в различных моделях электрокаминов. Но, кроме этого, они оснащаются обогревателями и выделяют тепло в виде инфракрасного излучения. Электрический камин уж точно не может полноценно отопить сразу несколько комнат.
• Еще одним источником визуального эффекта служит биокамин. Он заслужил популярность, благодаря своей компактности. Но выделения тепла при сгорании биотоплива практически не происходит, поэтому рассматривать такую систему следует исключительно как декоративную.
• Печи для отопления, использующие уголь, тоже относят к каминам. Их топка имеет прозрачную дверцу, следовательно, можно наблюдать за процессом горения. В отличие от камина, печь-камин имеет сложный лабиринт дымохода, который позволяет максимально задействовать внутреннюю энергию теплого воздуха.

Дрова являются самым древним видом топлива

Разделение по способу обустройства

При выборе камина данная классификация никак не влияет на его характеристики. Выбирать из пристенных, угловых, встраиваемых или островных каминов следует тот, который наиболее гармонично будет смотреться в интерьере и для которого подготовлены условия к установке.

• Пристенные камины могут использовать все виды топлива и характерны наличием обрамления в виде портала. Устанавливаются вдоль стены.
• Угловые модели созданы исключительно для маленьких помещений. Отсюда вытекает сомнение в возможности использовать такие камины для отопления дома. Но не стоит забывать про эффективные меры повышения КПД и про то, что некоторые дома, например, дачные, могут состоять из одной теплой комнаты.
• Встраиваемые варианты устанавливаются в нишах стен, в углублениях. Этот вид, как и угловой, создан для экономии места в помещении.
• Островные камины обстраиваются по центру комнаты, они обрамлены жаропрочным стеклом, обладают низким КПД и их, как правило, нельзя использовать, как основной источник тепла.

Разделение по типу камеры сгорания

Такая классификация состоит всего из двух составляющих:

Каминный комплекс с открытой топкой

1. Камины с открытой топкой являются источником только живого пламени. Их устройство принципиально ничем не отличается от пришедших к нам из древности каминов с тех пор, как стали задумываться о выведении дыма наружу. Многие ошибочно полагают, что открытое пламя очень эффективно прогревает помещение. Но на самом деле, огромная часть тепла улетучивается вместе с дымом, а отапливает всего лишь 20% выделившейся энергии.
2. Другое дело обстоит в закрытых топках, используемых в высокоэффективных каминах. Дверца топки, которая может быть выполнена из огнеупорного стекла, герметично закрывает камеру сгорания. Воздух для горения попадает через специальный канал, способный его дозировать и направлять в верхнюю часть уложенных дровяных поленьев. Горение дров начинается сверху и распространяется вниз. Интенсивность пламени низкая и дрова или пеллеты практически только тлеют. Но общее количество освободившейся энергии остается неизменным. Таким образом, доля полезной энергии достигает 80%. Это серьезная заявка на возможность отопления частного дома.

Что следует учесть при выборе печи

технические и функциональные

Наиболее важными параметрами, которыми следует руководствоваться при выборе печи длительного горения, является максимально возможная площадь и время обогрева. Различной комплектации оборудование может отопить от 80 до 250 м2. Время тления одной партии топочного материала разделяет газогенерирующие печи на три категории, а именно:

1. агрегаты с минимальным временем обогрева — до 3−4 часов;
2. агрегаты со средним временем обогрева — около 6−8 часов;
3. агрегаты с максимальным временем обогрева — более 10 часов.

Виды материалов

Для изготовления печей длительного горения используют три основных вида материала. Такое оборудование может быть чугунным, стальным и даже кирпичным. Необходимо также решить каким видом топлива вам будет удобней пользоваться, так как печи такого типа могут работать как на жидком, так и на твёрдом отопительном сырье. Универсальных моделей, к сожалению пока ещё не придумали, поэтому придётся сделать выбор. Но, следует отметить, что многие знающие люди советуют не экспериментировать и приобретать модели, функционирующие на древесине.

Обратить своё внимание следует также на такую дополнительную функциональную возможность как автоматический способ заправки топлива, использование которого позволяет уменьшить трудозатраты на обслуживание печи. Если газогенерирующая печь планируется устанавливаться в кухонной зоне, возможен вариант покупки модели с дополнительной варочной панелью, которая предназначена для приготовления пищи

эстетичный вид,огнеупорную стеклянную дверцу,

Конечно все вышеупомянутые дополнения, такие как встроенная автоматика, красивый дизайн и функциональная возможность приготовления еды существенно увеличивают стоимость такого оборудования, которая может достигать до 100 тыс. рублей.

В общем, ценовая политика, касающаяся самых простых печей длительного горения достаточна демократична. Например, для отопления небольшого помещения вполне можно приобрести агрегат, не имеющий каких-либо изысков и изготовленный отечественной фирмой всего за 10 тыс. рублей. Но не стоит сильно обольщаться по этому поводу, ведь всё-таки основные затраты идут не на покупку печи, а на постройку качественного дымохода и соответствующую установку оборудования.

Печи длительного горения достаточно популярны не только в нашей стране, но и на территории других государств, что подтверждается их налаженным производством и наличием различной импортной продукции такого плана

Поэтому обратить своё внимание на такой вид отопления непременно стоит, особенно если необходимо экономно и качественно обогреть загородный дом, дачу, теплицы или какие либо другие строения подобного рода. Искренне надеемся, что предоставленная нами информация помогла вам разобраться со всеми нюансами использования и выбора газогенерирующих печей

Достоинства и недостатки

Как и любой отопительный прибор, эти агрегаты длительного горения имеют и свои плюсы, и свои минусы. Поэтому, выбирая ту или другую модель, каждый из нас должен смириться с недостатками, которые будут присутствовать в выбранном вами отопительном приборе.

Преимущества

• Огромная экономия топлива. Это самое большое достоинство печей длительного горения. И что бы ни говорили приверженцы других моделей, с этим фактором не поспоришь. Экономия явная и настолько большая, что выбор не оставляет альтернатив.
• Коэффициент полезного действия. Об этом уже говорилось выше, просто отмечаем это, как данность.
• Выбор габаритов. В настоящее время производители предлагают небольшие модели и презентабельный внешний вид печек, которые впишутся в любой интерьер дома или дачи. Во всяком случае, стыдно за них не будет.
• Простота обслуживания. Печки долгого горения дают возможность проводить закладку топлива с большой периодичностью. Кстати, этот показатель варьируется в достаточно широком диапазоне от 5 часов до 2 суток.
• Возможность использовать в качестве топлива широкий ассортимент горючих материалов. Здесь не только твердое топливо, но и жидкое. Кстати, комбинированные котлы длительного горения сегодня уже появились на рынке.

Недостатки

• Высокие требования к конструкции дымохода. К примеру, невозможность использовать многоотводную трубу. В некоторых конструкциях предусмотрен дымоход горизонтального типа, к примеру, в печках длительного горения Страпува.
• Чтобы перейти на режим пиролизного горения топлива, необходимо сначала протопить сам дом до определенной температуры. На это уходит большое количество топлива, потому что печь будет работать в традиционном режиме полного сгорания.

Как работает кирпичная печка на дровах

Кирпичные печи собирают тепло и постепенно распределяют тепло по помещению. Дом маленькой площади обогревается от 15 до 24 часов. Через дымоходную трубу уходит дым благодаря естественной тяге. Комнату, в которой установлено отопительное оборудование, следует регулярно проветривать. Заслонка на главной трубе закрывается для прекращения тяги.

Оптимальным для топки будет использование сухих дров. В приемном отсеке необходимо очищать золу. При пользовании оборудованием обычно не возникает проблем.

Не рекомендуется использовать в качестве топлива различные бытовые отходы или стройматериалы, которые вредны для здоровья.

Кирпичные конструкции имеют некоторые недостатки:

• Очищение дымохода около 2 раз в год;
• Нужно подкидывать дрова вручную;

Выполнять строительство печи необходимо только из качественных материалов, которые отвечают всем стандартам. В ином случае оборудование может плохо обогревать помещение или же появится запах дыма в доме.

Если печь возводится из 450 кирпичей или больше, то необходимо устроить фундамент. На основании дома можно установить отопительное оборудование, если оно изготавливается в виде целой плиты. Отдельный фундамент устраивают без привязки к основанию.

В основном фундамент для кирпичной печи делается по стандартной схемеИсточник nastroike.com

По плану дома выбирается место для монтажа отопительной конструкции при строительстве дома. В уже эксплуатируемом доме проектируют расположение оборудования так, чтобы дымоход находился между балками перекрытия. Он должен находиться на расстоянии 1 метра от стропил.

Дымоходная труба должна быть выше кровли минимум на 0,5 м. Чем ближе располагается труба к коньку, тем выше она должна быть.

Видео описание

Немного о секретах применения кирпичной печи в доме в следующем видео:

Стоимость кирпичной печи на дровах

Стоимость шамотного кирпича начинается от 58 рублей. Красный кирпич имеет стоимость примерно 20 рублей. Кладка одного кирпича обойдется в 85 рублей. Стоимость фундамента в зависимости от высоты цоколя составит примерно 20 тыс. рублей. Кроме этого отдельно необходимо оплатить установку дверок, решеток, задвижки и т.д.

Заключение

Грамотно подобранная и выстроенная печь не только согреет ваш дом, но и станет заметным предметом интерьера. Чтобы все работы по монтажу прошли гладко, а сама печь прослужила долго, обращайтесь к профессионалам, которые не просто сделают свою работу быстро и качественно, но и дадут на нее гарантию.

Критерии выбора

С основными понятиями разобрались, настало время озвучить дополнительные критерии, которые помогут оценить удобство в эксплуатации заинтересовавших вас моделей, добавят им индивидуальности.

Наличие наружного утепления. Именно внешняя термоизоляция позволяет снизить теплопотери при согревании помещения котельной, заметно замедляет время остывание котла. Также это позволяет загружать топку не раньше чем через 7-12 часов, отпадает необходимость в «холодной» растопке.

Количество колен в системе дымоотведения. Если дымоход котла прямой, его производительность равняется КПД небольшого комнатного камина. Тем более экономичным становится отопительный прибор, чем из большего количества частей составлен дымоход.

Система наддува. Наличие такого узла понижает требования к количеству колен дымохода. При этом котёл с высоким КПД отлично справляется с процессом, даже при явно слабой тяге.

Приборы с конструкцией наддува требуют постоянного контроля за уплотнителями дверц топки, наличие самой незаметной щели гарантирует попадание дыма в жилые помещения дома.

Энергонезависимость Как способность работать в случае отсутствия электроэнергии. В таком режиме функционируют котлы, имеющие естественную циркуляцию теплоносителя. Тем не менее, такое оборудование имеет низкий коэффициент полезной деятельности, не отслеживает процесс горения, в отличие от агрегатов с энергозависимым автоматическим пультом управления.

Терморегулятор. В случае отсутствия терморегулирующего узла за системой придётся как следует приглядывать. При наличии современного терморегулирующего устройства одной загрузки топливной камеры при температуре возле 0°C хватит на сутки.

Наличие камеры сжигания отработанных газов с футеровкой. Если сравнить котлы с функцией футеровки и без нее, окажется, что первые сжигают на 25-45% меньше топлива при равной выходной мощности.

Если твердотопливный котёл вы устанавливаете в целях экономии, то функция футеровки является обязательной.

Система безопасности котлового оборудования В интернете встречаются отзывы потребителей о случаях складывания стенок котлов внутрь. Такая ситуация возникает в случаях перегрева из-за нарушений условий эксплуатации. Поэтому берегите свой котел и продумайте систему безопасности.

Независимо от того, чем топить котел — углем или дровами циркуляция теплового агента совершается принудительно. Чтобы в случае нарушения циркуляции не произошло перегрева устанавливают охлаждающий теплообменник. Его встраивают в котёл, или устанавливают на выходе.

Внутри чугунных котлов невозможно поставить независимый контур охлаждения, поэтому монтируют его на выходе из устройства и снабжают термоклапаном, срабатывающим при достижении критической температуры.

Некоторые производители котлов применяют клапаны-отсекатели, блокирующие подачу топлива при перегреве.

Чтобы чувствовать себя на 100% уверенным в безопасной работе котельной смонтируйте в отопительной системе бак-аккумулятор. Он будет аккумулировать тепло, при необходимости передавать его на нагревательные приборы. Такая буферная емкость увеличит КПД котла, обеспечит автоматическое поддержание ровной температуры теплоносителя, снизит расходы топлива.

Вопреки бытующему мнению, складывает стенки котла совсем не чрезмерное давление, образуемое в гидрорубашке, оно как раз выпускается через подрывной клапан. Складывает стенки котла физическая способность металла расширяться, при этом происходит процесс в самом легком направлении, во внутрь. Запомните – нормальное давление для котла длительного горения 1,5 барреля, а предельно допустимая температура теплоносителя +95°C.

Разновидности гаражных печей

Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.

Печь длительного горения

Печь-буржуйка

Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).

Фото буржуйки с размерами

Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.

Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками

Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см

Также заметим, что буржуйка служит в среднем несколько лет.

Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов

Таблица №1. Какими бывают печи-буржуйки?

Другой особенностью буржуйки является то, что она при работе сильно нагревается (порой даже раскаляется), потому рядом с ней непросто находиться. Из-за этого появились конструкции с двумя стенками. Самый простой вариант – взять бочки разного диаметра, вставить ту, что поменьше, в большую, а пустоты между ними заполнить песком или галькой. В итоге получится толстостенный агрегат, более удобный в эксплуатации и дольше сохраняющий тепло. С другой стороны, буржуйка с двойными стенками дольше прогревается.

Самодельная буржуйка, сделанная из бочки

Печь из кирпича

Кирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.

Строительство кирпичной печи в гараж

Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много.

Печь на отработанном масле

Подобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).

Печь на отработке

По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.

Печь на отработанном масле

К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием.

Печь длительного горения

Приступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.

Схема печи длительного горения

Ознакомимся с ключевыми особенностями агрегатов длительного горения.

1. Топливо горит дольше. Дрова в обычной топке будут сжигаться быстро, в то время как в подобной печи они тлеют и отдают тепло от 6 до 10 часов; следовательно, гараж будет дольше прогреваться.
2. Дрова перед закладкой нужно прессовать – так они не будут сильно разгораться, а время тления увеличится.
3. Горение топлива начинается сверху (в традиционных печах – снизу), а потому такие конструкции обычно вертикальные.

Печь для гаража на дровах

Таблица №2. Какими бывают печи длительного горения?

Печь из газового баллона длительного горения

Принцип действия и чертежи котла длительного горения на твердом топливе

Отопители могут работать по нескольким схемам, что отражается на их конструкции. Котлы, которые основаны на принципе верхнего горения устроены несколько проще, чем котлы с нижним очагом, тем не менее, эффективность работы у них практически одинаковая. Верхнеочаговые котлы впервые пошли в серийное производство только в 2000 году и с тех пор их конструкцией пользуются многие при изготовлении котлов своими руками.

Камера сгорания такого котла может быть довольно объемной, вплоть до 500 кубических дециметров. Поэтому, чем больше камера сгорания, тем дольше котел может работать без закладки, вплоть до нескольких суток. Топливо сгорает сверху вниз, а шахтный ограничитель подачи кислорода автоматически уменьшает камеру сгорания по мере выработки топлива. Тепло, образующееся при тлении, передается в теплообменник.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Топ 5 лучших моделей

В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva – литовского производителя, Buderus – германская котельная марка, WATTEK – чешский котел ACV – бельгийский производитель котельного оборудования и австрийскую марку Wirbel.

Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.

Stropuva S 15 U

Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.

Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.

При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.

Цена: 91 500 руб.

Liepsnele L20-U

Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку – 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.

Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла – 80 С.

Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.

Цена: 110 000 руб.

Galmet Top

Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.

Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.

Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе – 87%. Теплообменник стальной, поэтому срок службы тоже не большой – 15 лет.

Цена: 89 000 руб.

Неделька КО-60

Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.

Высочайший КПД – 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.

Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.

Цена: 130 000 руб.

Универсал TA-40

Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.

В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.

Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам “отопление – ГВС” в 4-х режимах. Цена: 103500 руб.

Что представляет собой процесс горения

Изотермическая реакция, при которой выделяется некоторое количество энергии тепла и именуется горением. Эта реакция проходит несколько последовательных стадий.

На начальной стадии древесина разогревается внешним источником огня до точки возгорания. По мере нагрева до 120-150 ? древесина преобразуется в угли, которая способна самовоспламеняться. По достижении температуры в 250-350 ? начинают выделяться горючие газы – данный процесс именуется пиролизом. Одновременно происходит тление лицевого слоя древесины, которое сопровождается белым или бурым дымом – это смешанные газогенераторные газы с паром перегретым.

На втором шаге в результате разогрева газогенераторные газы воспламеняются светло-жёлтым пламенем. Оно понемногу распространяется на всю территорию древесины, продолжая нагрев древесины.

Следующая стадия отличается воспламенением древесины. В основном, для этого она должна разогреться до 450-620 ?. Чтобы дрова воспламенились, нужен внешний тепловой источник, который будет довольно интенсивным для резкого нагрева дерева и ускорения реакции.

Также, на скорость возгорания дров воздействуют такие факторы, как:

• тяга;
• влага дерева;
• сечение и форма дров, и также их кол-во в одной закладке;
• древесная структура – рыхлые дрова воспламеняются быстрее, чем плотные;
• расположение дерева относительно воздушного потока – в горизонтальном положении или вертикально.

Проясним определенные моменты. Потому как влажное дерево при возгорании первым делом испаряет дополнительную жидкость, то зажигается и горит оно гораздо хуже, чем сухое. Форма также имеет большое значение – ребристые и зазубренные бревна загораются легче и быстрее, чем гладкие и круглые.

Тяга в дымоотводе должна быть достаточной, чтобы гарантировать приток кислорода и рассеять в середине камеры сгорания энергию тепла на все находящиеся в ней объекты, однако не задуть при этом огонь.

Четвертая стадия термохимической реакции – стойкий процесс горения, какой после вспыхивания газогенераторных газов охватывает все которое находится в камере сгорания горючее. Горение проходит две фазы – тление и горение пламенем.

В процессе тления горит появившийся в результате пиролиза уголь, при этом газы выделяются очень медленно и не могут воспламениться из-за причины небольшой концентрации. В результате конденсирования газов по мере их охлаждения образуется белый дым. Когда древесина тлеет, вовнутрь понемногу проникает свежий кислород, что приводит к последующему распространению реакции на все другое горючее. Пламя появляется во время сгорания газогенераторных газов, которые перемещаются вертикально в направлении к выходу.

Пока в середине печи поддерживается нужная температура, подается кислород и есть не сгоревшее горючее, процесс горения длится.

Если подобные условия не поддерживаются, то термохимическая реакция переходит в окончательную стадию – затухание.
