Разновидности печей Кузнецова и их порядовка

История создания колпаковой печи

Печь Кузнецова Талантливый мастер в начале 60-х годов начал поиск решения, как при малом объеме топлива получить большую отдачу тепла. Спустя более чем полвека печи Кузнецова стали наиболее результативными. Первая конструкция была сооружена сразу после начала исследований. С тех пор уникальная разработка многократно модернизировалась в качестве отопительного устройства и приспособления для приготовления горячей пищи.

Команда единомышленников конструктора провела больше полутора сотен исследований. В них принимали участие инженер И. С. Подгородников, русский профессор В. Е. грум-Гржимайло. Разработки охватывали весь спектр моделей бытовых печных устройств. В результате значения КПД современных печей Кузнецова достигает 80 – 94%. Известность конструкции получают благодаря положительным характеристикам и хорошим отзывам пользователей.

Строительство своими руками

Браться за строительство своими силами уместно только человеку с навыками каменщика. В печном строительстве есть много тонкостей, которые становятся понятны только после многих лет работы. Основные моменты стоит узнать, чтобы проконтролировать работу нанятых мастеров и самостоятельно выбрать материалы.

Выбор модели

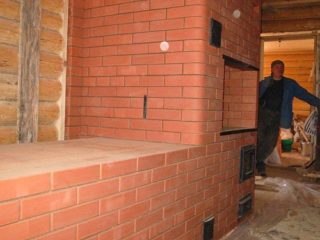

Для строительства можно выбрать модель с теплой лежанкой

Строительство начинается с выбора модели. Ещё на этапе изготовления проекта определяют:

• назначение;
• необходимую мощность теплоотдачи;
• конфигурацию;
• материалы для кладки и их количество.

В сводной таблице на сайте указаны: геометрические размеры и теплоотдача каждой из сторон. После перехода в раздел «чертежи бесплатно» по порядовке с точностью до кирпича вычисляют количество материалов. За чертежи некоторых печей придётся заплатить небольшую сумму — для покупки потребуется регистрация на сайте.

Материалы и принадлежности

Все расходные материалы подбирают и покупают заранее, так как после начала строительства можно быстро не найти, например, дверцы или задвижки необходимого размера.

Для выкладки камеры сгорания печи потребуется жаропрочный кирпич

Для кузнецовской печи потребуются:

• три вида кирпичей — полнотелый красный с маркой не ниже М-150, шамотный жаропрочный, лучше ШБ-8 и отделочный для наружного слоя кладки;
• песчано-цементная смесь для печей;
• литые изделия согласно чертежу — дверцы для топочной и зольной камеры, колосник, задвижки и вьюшки, дверцы для очистных каналов;
• проволока для перевязки рядов из расчёта укладки по периметру каждых двух рядов;
• уголки перекрытия для топки;
• сетка арматурная для заливки фундамента;
• асбестовый шнур для термоизоляции чугунной фасонины.

Для работы понадобятся мастерок или кельма, ёмкости для замешивания растворов, уровень, расшивка, рулетка и отвес.

На первом этапе строительства обустраивают фундамент, длина и ширина которого соответствует размерам печи. Для этого делают углубление в грунте, насыпают и утрамбовывают 10–15 см песка. Подготовленную опалубку заливают тяжёлым бетоном.

Верхний край залитого фундамента делают на 13–15 см ниже уровня пола, потом углубление закладывают двумя слоями огнеупорного кирпича. Они нужны, чтобы тепло не уходило сквозь пол в грунт.

Время набора фундаментом полной прочности 28 суток, но начинать кладку можно через 17–20 дней, если строительство не планируют завершить очень быстро.

На следующих этапах возводят «тело» печи, строго выполняя инструкции, соблюдая порядовку и выверяя горизонтальный и вертикальный уровни.

Проход дымохода сквозь перекрытия обеспечивают теплоизоляцией, исключающей нагрев строительных материалов.

Колпаковая печь своими руками: рекомендации

Человеку, который впервые будет класть печку необходимо научиться быть каменщиком. Рекомендуется прежде почитать книгу и ознакомиться с информацией в интернете. Не стоит тушеваться, нужно спокойно и не спеша начать выкладывать кирпич по схеме ряд за рядом.

Необходимо помнить:

• При нагреве кирпич нагревается. Соответственно внутренняя оболочка, которая является огнеупорной должна со всех сторон иметь пустое пространство.
• Обязательно каждый третий ряд должен быть положен проволокой из металла, это позволит сделать связку более сильной.
• Все металлические элементы, включая дверь должны быть установлены с учётом их расширения при высоких температурах. Металл и кирпич нужно разделить специальной прокладкой.
• Когда все работы закончены рекомендуется обработать кирпич специальным огнеупорным составом.
• Обжигать печь необходимо с маленького нагрева, увеличивать силу нужно постепенно.

Новичкам следует помнить, что между первыми двумя ярусами прокладка идёт в четверть кирпича, это увеличивает топку в длину. Перекрытие верхнее нужно делать на семнадцатой и восемнадцатой порядовке, а на двадцать первой порядовке необходимо оставить вдоль боковых внутренних стенок два прохода. Все порядовки указаны на чертежах и, как правило, затруднений не вызывает.

После того как кладка закончена, нужно провести первую растопку. Нужно использовать минимальное количество топлива, потому что нагрев должен проходить постепенно и медленно. Во время первой топки проверяется работа печи, происходит её обжиг и герметичность всех швов, особенно где есть задвижки и установленны двери. Если вдруг обнаружатся какие-нибудь недостатки, то их сразу же необходимо устранить.

Чтобы избежать трещин в печке и её перекоса, ставить её необходимо на твёрдую основу. Готовое сооружение имеет достаточно солидный вес, поэтому к закладке фундамента необходимо подходить очень серьёзно. Рекомендуется закладывать бетонный фундамент ещё во время постройки дома. Ширина фундамента должна быть на десять сантиметров больше конструкции отопления. Встраивать самостоятельно в свой готовый дом печь сложно, рекомендуется воспользоваться помощью профессионалов.

Отличительные особенности печей Кузнецова

Печи Кузнецова представлены в различных модификациях, отличающихся функционалом. Такие устройства бывают:

• Отопительные. Применяются исключительно в отопительных целях.
• Камины. Такие конструкции имеют эстетически привлекательный внешний вид, при этом с неизменно высоким коэффициентом КПД, что свойственно всем печным устройствам Кузнецова.
• Хлебные. Такого рода печь имеет духовой шкаф, используемый для запекания, в том числе и приготовление хлебобулочных изделий.
• Варочные поверхности. Используются для различных способов термообработки продуктов.
• Уличные. Барбекю комплексы или стационарные мангалы.
• Комплексные. Совмещают в себе несколько функций в одной конструкции.

Самые востребованные варианты печи – комплексные. Данное устройство укомплектовано различными элементами, предназначенными для отопления помещения и приготовления пищи. В такой модели топливник расположен близко к полу, тем самымобеспечивая прогревание нижней части, в то время когда потоки горячего воздуха медленно распределяются к верхним отделам, нагревая все устройство в целом.

За счет специального колпака, расположенного в нижнем выходном отверстии, проводится сепарация горячего потока газа. Процесс происходит по следующей схеме: потоки горячего воздуха, образующиеся на нижнем уровне, поднимаются вверх, нагревая печку, струя холодного – остается в колпаке и выходит через это отверстие. Процедура имеет непрерывный циркулирующий цикл, до полного исчерпания запасов топливных материалов.

Печь Кузнецова может применятся не только в качестве альтернативы кухонной плите и отопительного прибора, но и для обеспечения водоснабжения горячей водой. С этой целью, на изнанке колпака монтируют чугунный или стальной теплообменник.

История создания колпаковой печи

И. В. Кузнецов – самый талантливый печной конструктор в России. В 60-е годы мастер занялся решением актуальной проблемы: как при наименьшем потребление топлива добиться максимальной теплоотдачи в отопительном устройстве. И вот спустя более пятидесяти лет печи Кузнецова остаются самыми эффективными.

На сегодняшний день насчитывается более 150 моделей печей, изобретенных великим конструктором. Коэффициент КПД у большинства устройств не менее 90%. И. В. Кузнецов продолжает создавать новые и усовершенствует старые варианты печей, работая уже с большой командой и открыв свой сайт.

Чем «Кузнецовки» лучше других?

Потребители всегда задаются вопросом: почему стоит купить именно эту продукцию, а не ту, что стоит рядом. Вполне закономерный и логичный вопрос. Мы всегда перед покупкой смотрим на сильные и слабые стороны продукции, а только потом делаем соответствующие выводы. Что же касается печей Кузнецова, то они славятся своим высоким КПД. Как правило, идет речь о таких цифрах, как 80% и более. К примеру, стандартная порядовка на 4 кВт может обогреть дом площадью 100 квадратных метров. При этом западные фирменные топки должны иметь мощность не менее 10-12 кВт. Кстати, заказы на «Кузнецовки» из США, Швеции, Канады и ряда других стран – не редкость. Нельзя не упомянуть о том, что печи Кузнецова (порядовки) являются «всеядными», то есть в качестве топлива могут использоваться низкосортные горючие материалы, к примеру, опилки. Также имеется возможность установки оборудования, обеспечивающего ГВС. При этом эксплуатационные характеристики не ухудшаются.

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки, имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;. Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем, чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы, в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

• Варочные (используются для выпечки и приготовления еды).

• Хлебные (могут совмещаться с варочными).

• Для отопления домов.

• Банные.

• Уличные (предназначены для гриля, барбекю или для создания большой кухни).

• Каминного типа (для создания дизайна интерьера и частичного отопления помещений).

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

• Равномерное прогревание печи и теплоотдача.
• Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
• Горят без сажи и дымообразования.
• Редко нуждаются в чистке (раз в несколько лет).
• Имеют низкий уровень теплопотери.
• Высокая степень экономичности.
• Устойчивость к появлению трещин.
• Возможность совершенствования дизайна.
• Имеют максимальную температуру сгорания топлива.
• Возможность топки различными видами твёрдого топлива.
• Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

• для отопления;
• для приготовления пищи;
• для бани;
• для улицы (барбекю);
• с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное – это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

1. Огнеупорный кирпич (шамотный);
2. Кирпич для тела печи (внешняя кладка);
3. Огнеупорная глина (около 100 кг);
4. Чистый песок;
5. Проволока из металла;
6. Стальной уголок;
7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома; Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком; Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом; Хорошо если фундамент будет усилен армировкой – металлическим каркасом.

Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины, выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Применение колпакового метода

Печи камины Кузнецова собираются по определённой методике, которая имеет следующие особенности:

1. Все газы и потоки начинают равномерно распределяться за пределами топочной камеры;
2. В зависимости от количества установленных колпаков внутри конструкции, тёплый воздух в большей или меньшей степени задерживается во внутренней части агрегата, тем самым осуществляя быстрый, эффективный и равномерный прогрев;
3. При установке колпака в непосредственной близости около топочной камеры, при растапливании, горячие пары воздуха моментально попадают вовнутрь и установка, а также помещение прогревается в несколько раз быстрее;
4. За счёт наличия колпаков, образуется минимальное количество сажи и другого налёта, что значительно упрощает уход и чистку;
5. Теплообменник необходимо устанавливать исключительно за пределами топочной камеры, что позволяет КПД оставаться на самом высоком уровне и не снижаться.

Каминопечь Кузнецова устроена таким образом, в результате чего через специальное отверстие, расположенное в нижней части установки выпускается исключительно холодный воздух, в то время как горячие пары накапливаются в специальных колпаках.

Для того чтобы подробней ознакомиться с готовыми работами каминов и печей, рекомендуем просмотреть фото расположенные в этой статье.

Строительство

Русская печь экономка не является самым простым устройством, однако вполне доступна для строительства своими руками. Качественная порядовка с описанием каждого шага позволит даже начинающему мастеру без особых проблем выполнить все работы. Трудность заключается в том, чтобы понять, как работает печь, особенности устройства, назначение каждого узла. Печь 4-го поколения Подгородникова осложнена только тем, что на пути прохождения газов появляется камера с нижним подогревом. В остальных отношениях принципиальная схема соответствует классике. В составе узловых элементов выделяют малую топку, большую топку, зольник, колосники, прочистные дверцы, варочную плиту, свод кары, под.

Схему порядовки нетрудно найти в доступном виде. Существуют готовые проекты, в которых описаны все подготовительные этапы, произведены расчеты, финансовые затраты. Необходимо отметить, что существует несколько вариантов строительства теплушки. Они имеют незначительные отличия, но разукомплектовывать проект нельзя, так как схемы не являются взаимозаменяемыми.

Порядовая кладка печки Подгородникова

Ряд 1 является основанием будущей печи. Облицовочным кирпичом достаточно обложить только внешний периметр. Внутреннюю часть можно заполнить половинками или более мелкими осколками красного кирпича. Ряд 2. Внешние стенки выполняются с обязательной перевязкой. Можно наблюдать появление каналов нижней камеры. Образованный проем будет использован для установки дверцы поддувала. Ряд 3-4. Так как проект был создан на основе богатого опыта автора, то все конструктивные особенности обусловлены определенной теорией. Не всегда эту теорию уместно предоставлять в проекте. Так, по определенным причинам некоторые углы в канале нижней камеры делаются скругленными. Отделяется зона, которая будет выступать зольником. Ряд 5-7. Начинается подготовка к перекрытию канала. В ряду 7 он уже перекрыт. Ряд 8. Наклон стенки выполняется путем стесывания граней у кирпичей, расположенных над поддувалом. Устанавливается колосник

Важно учитывать температурное расширение металла, поэтому следует между решеткой и кладкой оставить небольшой зазор. 9 ряд

В задней части топливника кирпичи тоже имеют стесанные грани

Эта процедура выполняется для того, чтобы топливо после загрузки распределялось на решетке колосника. Устанавливаются дверцы. Ряд 10-12. Перекрывается водогрейная коробка, и начинают формироваться стенки варочной камеры, образуется большая топка. Ряд 13-16. Варочная камера имеет характерный свод. Он выполнен из кирпича, уложенного на ребро. Наклон внутрь обеспечивают небольшие кирпичные клинья. Ряд 17. Завершается строительство свода. Для более удобной работы перед формированием свода можно установить опалубку. Если ее не получится удалить после завершения работ, то она благополучно сгорит при первой же растопке.

Полезно знать:  Как используется конвекторная печь для обогрева дома, какой она бывает

Формирование дымохода не требует комментариев, поэтому данные шаги не станем описывать.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Необходимые материалы и инструменты

Для строительства печи нам понадобится достаточно большое количество материалов и инструментов. Данный список не учитывает устройство фундамента и дымохода.

• Красный кирпич — около 450 штук.
• Для устройства топки огнеупорный кирпич (марки ША-8) – 22 штуки.
• Дверца для топки (марки ДТ-3) размер 210х250 мм.
• Дверца для поддувала (ДПК) размер 140х250 мм.
• Решётка колосниковая размер 250х252 мм.
• Варочная панель (плита) с 2 конфорками размер 586х336 мм.
• Дверцы для варочной топки размер 510х340 мм — 2 штуки.
• Задвижка для топки размер 130х130 мм.
• «Летняя» задвижка размер 130х130 мм.
• Задвижка для трубы дымохода размер 130х250 мм.
• Уголок металлический размер 36х36х4х600 мм — 4 штуки.
• Полоса металлическая размер 40х4х600 мм.
• Лист металлический размер 600х550х3 мм.

• Предпотолочный металлический лист размер 500х700х3 мм. Можно заменить керамической плиткой или любым огнеупорным материалом.

Инструменты

• Кельма.
• Отвес и строительный уровень.
• Ёмкость для замеса раствора.
• Шпатели.
• Уголок строительный.
• Перфоратор.
• Болгарка.
• Насадка миксер.

Как сделать кладку кирпича и топку

Топку необходимо делать из огнеупорного кирпича, а внешние стенки печи — из облицовочного. Тогда во время нагрева и охлаждения они будут вести себя по-разному. Топка должна быть плавающей, для этого вокруг неё стоит сделать сухой шов. Если этого не сделать, кирпичи во время эксплуатации могут разломаться

При работе стоит обращать внимание на порядовку, ведь, если неправильно связать кирпичи, необходимого результата не получится

Чтобы сделать сухой шов, между внутренним и внешним кирпичами удаляют кладочный раствор, а образовавшуюся полость заполняют минеральным картоном. Обязательно следите, чтобы выступы огнеупорного кирпича не попадали в углубления керамического, это сделает топку полностью независимой конструкцией. Шамотный кирпич кладут на ребро, а керамический — как нравится.

Колпаковая печь Кузнецова

Колпаковыми из называют оттого, что внутри печи, согласно проекту, сооружается своего рода колпак, который объединяет очаг непосредственно и нижнюю часть печи. Колпак служит разделителем газов, и сортирует их на горячие и холодные, что позволяет выводить холодные газы, а горячие оставлять в печи как можно дольше. Горячие газы попросту поднимаются под колпак и остаются там долгое время, не вылетая в трубу, как в обычной русской печи, а наоборот аккумулируя тепло.

Естественно, в печи за счет этого поднимается температура горения, как следствие, вырастает КПД до 80-90%. Кроме этого, система свободного движения газов помогает сделать нагрев печи гораздо равномернее, а образование сажи не такое интенсивное. Как результат применения всех этих конструктивных тонкостей выплывают такие преимущества кузнецовок:

• огромный КПД;
• экономичность;
• высокая стойкость печи к образованию трещин;
• свободное отношение к форме и дизайну печи;
• очень равномерный прогрев;
• минимальное дымление;
• нетребовательность конструкции к обслуживанию.

Каминопечь Кузнецова: порядовка

Каминопечь Кузнецова – это большой накопитель тепла. Кирпичная конструкция, похожая на камин, и тёплая как печь. За счёт своей массы каминопечь обогревает помещение уникальным способом.

Строительство каминопечей сложное дело, но при желании всё можно сделать своими силами. Начинать такой сложный процесс нужно обязательно имея под рукой порядовки. Каминопечь Кузнецова имеет массу достоинств.

Преимущества каминопечей:

• Красота и изящество каменной кладки;
• Эффективность кирпичного нагревателя;
• Незначительный выброс окиси углерода и сажи;
• Длительная поддержка комфортной температуры в доме;
• Экономичность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решётками и элементами декора, воспользовавшись услугами кузнеца. Приятное ощущение лучистого тепла, можно почувствовать на себе, если оборудовать свой загородный дом или дачу такой каминопечью.

Стоит ли строить самостоятельно

Количество методического материала на сайте изобретателя и порядовые чертежи позволяют построить колпаковую печь для бани или дома самостоятельно. При этом обязательно соблюдают последовательность работы. Владельцы недвижимости, которые не уверены в своих строительных навыках, обращаются в специализированные фирмы.

Устройство мощных купольных конструкций лучше доверить профессионалам. В конечном итоге это сэкономит время и финансы.

В любом случае стоит потренироваться, возведя малогабаритную отопительную печь Кузнецова, например, в подсобном помещении или сарае для домашних животных. Только после этого можно приступить к строительству печи в жилом доме. Правильно выбранная и изготовленная конструкция прослужит долгие годы без поломок.
