Печи из автомобильных дисков своими руками

Изготовление буржуйки из металла

По форме такие отопительные устройства бывают круглыми и прямоугольными. При самостоятельном изготовлении печи-буржуйки рекомендуется использовать подручные материалы для устройства корпуса, что значительно упростит выполнение работ, и снизит затраты на приобретение материалов.

Буржуйка из молочного бидона

Кроме непосредственно старого бидона, потребуются пруты металла диаметром не более 6 мм, молоток и зубило, а также дымоходная труба.

Для устройства поддувала вырубается окно прямоугольной формы, которое располагают ниже горловины емкости. Края прямоугольного отверстия необходимо обработать напильником.

С использованием зубила и молотка выполняется отверстие для монтажа дымохода. Его установка подразумевает максимально плотную подгонку соединяемых деталей.

Колосниковая решетка создается из проволоки, которую изгибают в виде змейки. Ее конструкция должна обеспечивать легкий монтаж в горловине. После установки решетки внутрь бидона следует ее выровнять.

Чтобы повысить устойчивость конструкции желательно соорудить подставку с использованием стальных труб.

Для регулирования интенсивности горения топлива в качестве поддувала предусматривают заслонку. После установки буржуйке в определенном для этого месте, осуществляется подключение дымохода.

Буржуйка из трубы

Для изготовления буржуйки нередко используют отрезок трубы большого диаметра или старую бочку. Для создания колосниковой решетки применяется проволока, которая фиксируется сваркой внутри корпуса. Ниже нее устраивается отверстие, которое будет служить поддувалом, а выше – окно топки. На них навешиваются дверцы. В верхней части корпуса выполняется отверстие, необходимое для монтажа дымохода. Его диаметр должен соответствовать размеру трубы, чтобы при сваривании этих деталей не возникало щелей. Такая конструкция отопительного прибора способна за короткий срок прогреть помещение, а также может применяться для приготовления пищи.

Из такой трубы вполне может получиться печка-буржуйка

Буржуйка из старого газового баллона

Баллон, играющий роль корпуса, может быть расположен вертикально и горизонтально.

Вертикальное расположение устройства позволит сэкономить место при его установке в помещении.

Последовательность операций при сборке такого агрегата происходит следующим образом.

Размечаются места расположения зольника и топочной камеры и вырезаются при помощи болгарки отверстия прямоугольной формы. Для закрывания этих проемов изготавливаются дверцы, которые оборудуются петлями и запорами в виде щеколды.

Для более удобного продолжения работ привариваются ножки, и заготовка опирается на них.

Для изготовления колосника используется арматура, которая монтируется внутри корпуса в отверстиях, которые высверливают заранее. Можно предусмотреть крепление иначе, и смонтировать полки из уголков.

Верхушка баллона срезается, и создается отверстие, в которое монтируется дымоход. В отверстие вваривается патрубок, и насаживается труба.

В заключение поддувало и топка закрываются дверцами, которые навешиваются и проклеиваются с помощью асбестового шнура.

После удаления всех неровностей и заусенцев на фасадной стороне печи производится ее окраска термостойким покрытием.

Буржуйка из подручного материала

Процесс изготовления прямоугольной буржуйки ведется аналогично выше описанной технологии. Разница заключается в необходимости создания каркаса для монтажа стальных листов.

Конструктивные особенности печки

Любой тип печи для бани, изготовленный своими руками из подручных средств, отличается простотой конструкции и легкостью монтажа. Благодаря компактным размерам колесная банная печь быстро прогревается, поэтому обладает высокой теплоотдачей.

Процесс остывания металлической буржуйки из колес занимает не более 120 минут. К тому же в подобной конструкции не накапливаются отработанные газы, что делает возможным проведение банных процедур одновременно с прогреванием печки.

Самодельная печь из дисков обладает рядом преимуществ:

  • доступность и дешевизна строительных материалов;
  • простота изготовления;
  • высокая прочность и долговечность;
  • эргономичная конструкция, не занимающая много места;
  • ускоренный прогрев и высокая тепловая отдача;
  • устойчивость к механическим повреждениям и деформациям;
  • инертность при воздействии повышенной влаги и высоких температурных режимов;
  • возможность использования различного типа топлива – древесины, угля, пеллет.

Среди недостатков устройства можно выделить следующее:

быстрый нагрев металлических дисков способен привести к травмированию и появлению ожогов при неосторожном обращении с печкой;
быстрое остывание конструкции потребует увеличения объема используемого топлива в 2 раза.

По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений.

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

  • сварочный аппарат в комплекте с электродами;
  • болгарка и круги для резки металла;
  • рулетка;
  • металлические уголки;
  • металлические прутки для колосниковой решетки;
  • трубопровод;
  • листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

  1. Делаем чертеж будущей печи.
  2. Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
  3. Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.

  4. Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.

  5. На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.

  6. После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.

  7. Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.
  8. Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.

  9. В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Усовершенствования для самодельной печи ля бани из баллона

Топка самодельной печи из газового баллона показала, что от корпуса идет очень сильный жар. Есть два варианта: сделать сверху большую сетку для камней или обложить печку кирпичным экраном. Решено сделать сверху каменку. Ее сварили аз арматуры 14 диаметра.

Сетка для камней на банной печи из газового баллона

Как вы видите, чтобы защитить от жара стенку из бревен, сложили кирпичную стенку в полкирпича. Высота ее — не ниже закладки камней.

Даже при наличии сверху каменки, дымовая труба во время топки раскаляется сильно. По этому поводу есть тоже варианты:

  • Сделать дымовой на трубе сетку для камней. Этим вы увеличите инерционность печи, после прогорания дров в бане будет долго тепло. Еще уберется жесткое тепло, а также температура дымовых газов станет ниже, а это повысит пожарную безопасность. Конструкция видна на фото, использовать можно сетку с толщиной проволока 3-4 мм или сварить ее из тонкого прутка.

  • Сделать на трубе теплообменник. Он может быть в нескольких вариантах:
    • Водяная рубашка. Сделать вокруг трубы герметичный бак с двумя патрубками, которые подключить к выносному баку с водой (можно запитать пару радиаторов водяного отопления).
    • Просто теплообменник для увеличения теплосъема. Вокруг трубы просто наваривается еще один баллон, только длинный и узкий типа кислородного. За счет большей площади повышается отдача тепла.

    • Змеевик на трубе. Вместо водяной рубашки вокруг трубы можно накрутить несколько витков трубы, желательно, медной, по которой пустить воду к выносному баку.

  • Использовать трубу как парогенератор. Если труба у вас из высококачественной нержавейки, на нее можно плескать воду и получать отличный пар. Ее температура часто бывает порядка 500°C, чего достаточно для получения хорошего пара.
  • Отличная идея есть у производителя печей Ферингер. В свой конвектор на трубе они наливают кипяток. При топке печи он, понятное дело, испаряется. Пар проходит вдоль трубы по воздуховодам, одновременно охлаждая трубу и быстро прогревая парилку (влажный воздух может переносить больше тепла, чем сухой).

Принцип работы конвектора на трубе у Ферингера

Зольник в такой конструкции, как описана выше неудобен: чистить его придется кочергой, выгребая угли в какую-то емкость. Не самый лучший вариант. Выдвижной в этом плане удобнее. Он же еще используется как регулятор интенсивности горения. Нагоняют температуру при открытом зольнике, горение идет активно. После достижения заданных параметров, зольник задвигают, воздуха поступает мало, горение почти затухает.

Схема печи из баллона с выдвижным зольником и теплообменником

Регулировка горения при помощи зольного ящика — грубая. Сделать тонкую регулировку можно приварив на дверку металлический стакан с шиберной заслонкой. Поворотом шибера вы увеличиваете/уменьшаете количество воздуха и интенсивность горения плавно, добиваясь именно того режима, который вам необходим в данный момент.

Пример дверки с шибером

Эта идея взята у печей Булерьян. Она проста и эффективна. Несколько фото устройств регулировки подачи воздуха в топку есть ниже.

Как можно сделать шибер на дверке

Обратите внимание, что диск шиберной заслонки обязательно делают или меньшего диаметра, чем внутренний диаметр стакана (на 5-10%) или вырезают в нем часть (сектор, срезают часть круга). Это условие обязательно. Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть

Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть.

Отопительные печи для гаража: как сделать кирпичную или железную печь для гаража своими руками?

Сразу оговоримся, что в нашем материале речь пойдет о создании железной буржуйке для гаража. Итак, первым делом нужно определиться с формой печки, которая зависит от используемого материала. Если ваша буржуйка будет сделана из трубы – форма будет круглой, если же вы собираетесь сварить печь из листового металла, намного проще сделать её прямоугольной.

В самодельных печах для гаража обязательно должны быть продуманными зоны поддувала и топки – места вывода продуктов горения и накопления золы. Зона топки должна находиться выше поддувала и разделяться горизонтальной перегородкой с прорезями, необходимыми для опадения золы. Если это будет печь для гаража на дровах большого диаметра, в перегородке нужно делать прорези шириной не менее 40 мм. Для угля и мелких дров будет достаточно 10-20 мм.

Под зоной отвода продуктов горения понимают трубу отвода дыма, которую можно расположить или на задней, или на верхней части буржуйки. При использовании заднего способа отвода дыма, для обеспечения хорошей тяги угол наклона трубы не должен быть менее 30°. Но вообще, конечно, предпочтительно предполагается использование вертикального способа отвода дыма.

Для повышения теплопередачи и теплоемкости буржуйки, по её бокам рекомендуется сделать дополнительные ребра. С этой целью к боковым стенкам корпуса буржуйки приваривается несколько металлических пластин толщиной 5 мм под прямым углом к плоскости стенки. Увеличив площадь соприкосновения с воздухом, вы ускорите скорость нагрева помещения.

Наиболее оптимальным вариантом для изготовления корпуса буржуйки будет 300 мм труба с толщиной стенки не менее 5 мм. Если вы не располагаете таковой, но имеете листовой материал толщиной ≥ 5 мм, можете воспользоваться им. Для организации отвода дыма подойдет труба диаметром ≥ 120 мм. Во избежание прогорания толщина стенки на первых метрах должна быть ≥ 2-3 мм. Рекомендуется также сделать ящик под сбор золы, вставляющийся в поддувало. Сделать его можно из листа стали толщиной 3 мм.

В процессе раскроя материала следует учитывать толщину стенок, делая для этого укорачивание или удлинение заготовки. Кроме того, при отрезании стоит учитывать толщину диска болгарки, потому отрезайте заготовки с нужной стороны по линии.

Перед установкой печки в гараж на отработке, её отдельно собирают, выполняя для этого ряд нижеприведенных операций.

Подключите к сети сварочный аппарат и возьмите электрод марки MP-3 или AHO-21 диаметром 4 мм. Установите на сварочном аппарате силу тока в пределах диапазона 140-160 А. Проверьте также тип электродержателя на сварочных кабелях – он должен быть второго типа. Надев сварочную маску со светофильтром С6, который рассчитан на силу тока 200А, одевшись в брезентовую или спец одежду и одев на руки краги, приступайте к сварке.

Соедините прихватками 3 боковых стенки и дно печки. Днище при этом должно располагаться на высоте ≥ 50 мм, для уменьшения нагрева пола. Прихватка выполняется под прямым углом. Сделав прихватки, проверьте перпендикулярность всех плоскостей и для контроля соответствия размерам приложите переднюю стенку. Проваривание стыков деталей выполняйте тавровым швом в горизонтальном положении.

Теперь нужно приварить перегородку между топочной частью и поддувалом. Для удобства изготовления в перегородке предварительно сделайте прорези для просыпания пепла. Как правило, их размещают на 50мм расстоянии от стенок буржуйки с шагом, равным 1,5 ширины самой прорези. Расстояние от перегородки до дна буржуйки не должно быть менее 100 мм. Собрав основные элементы конструкции, прорежьте сваркой отверстие в задней стенке – оно нужно для отвода дыма.

После этого прислоните переднюю стенку буржуйки, отметив место где вскоре будет привариваться перегородка между поддувалом и топкой. Положив переднюю стенку буржуйки в горизонтальное положение, сделайте разметку поддувала и топочного отверстия. Форма последних должна быть прямоугольной. Их нижняя часть должна совпадать с перегородкой между поддувалом и топкой по высоте. Вырежьте с помощью болгарки 2 отверстия и сохраните полученные при этом прямоугольники.

К навесам привариваются дверки поддувала и топки, дверки при этом максимально поднимают к верхней части проема (если этого не сделать, под воздействием температуры они со временем просядут и будут хуже закрываться). Последний этап – приваривание лицевой части буржуйки

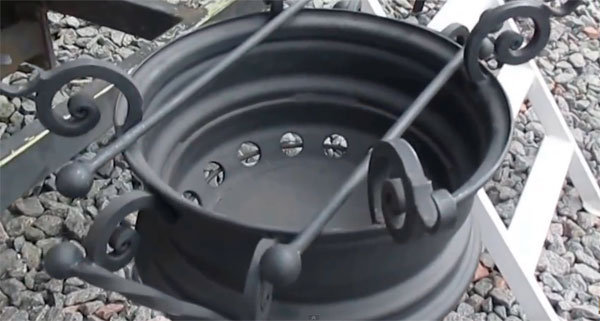

Оптимальный вариант изготовления «бочки» из дисков

Печка горизонтального типа ничем не отличается от банных каменок и буржуек, изготовленных из водопроводных труб большого диаметра или пропановых баллонов. Для изготовления самой простой печи из дисков необходимо подобрать три камазовских обода.

Два оставляют без изменений, третий подвергают дополнительной обрезке и удаляют фланцевую стенку. Проще говоря, необходимо вырезать кислородным резаком или мощной болгаркой дно диска, оставить один лишь обод. Внутри обода укладывают металлическую решетку колосников и приваривают к стенкам диска.

Торцы двух оставшихся колес заваривают толстолистовым металлом, толщиной не менее 5 мм. На один из дисков наваривают навесы и оборудуют дверцей, в нижней части оставляют отверстие для чистки зольника печки. Обычно для этих целей используют выдвижной лоток из металла или секторную задвижку. Печь для бани должна в обязательном порядке оборудоваться заслонкой для поддувала.

В третий диск врезают фланец для дымохода, после чего все три элемента укладывают стопкой на металлической подставке, выравнивают и проваривают стыки между кольцами. Наиболее ценным в данной конструкции является простота и легкость установки. Печку можно установить в бане безо всякого фундамента. Достаточно уложить на пол лист стали на теплоизоляционной подложке, и можно монтировать печь.

Такая схема идеально подойдет для установки в небольшой бане на даче. По завершению сезона конструкцию весом чуть более 100 кг можно увезти или убрать на хранение.

Буржуйка для гаража: основательный подход

В рассматриваемом примере топка состоит из 3 старых дисков, плюс один для зольника и еще один идет для дымоотведения, что повышает теплоотдачу.

Этапы работы:

  • диски свариваем между собой, предварительно срезав сердцевину в первых трех, кроме самого верхнего;
  • привариваем 4 ножки из металлических уголков;
  • вырезаем отверстие и по размеру изготавливаем из кусков металла дверку;
  • для герметичности топки вставляем по контуру асбестовую нить;
  • верх 4-го диска закрываем металлом;
  • добавляем внизу 5-й диск и делаем в нем отверстие для сбора золы и поддувало, дно полностью закрываем металлическим листом;
  • сбоку у 4-го диска делаем отверстие и привариваем трубу для отведения дыма;
  • после полировки можно окрасить термостойкой краской.

В примере труба имеет угол в 90º, что по мнению экспертов послужит причиной частого засорения сажей. Практичнее делать угол в 45 или 27º.

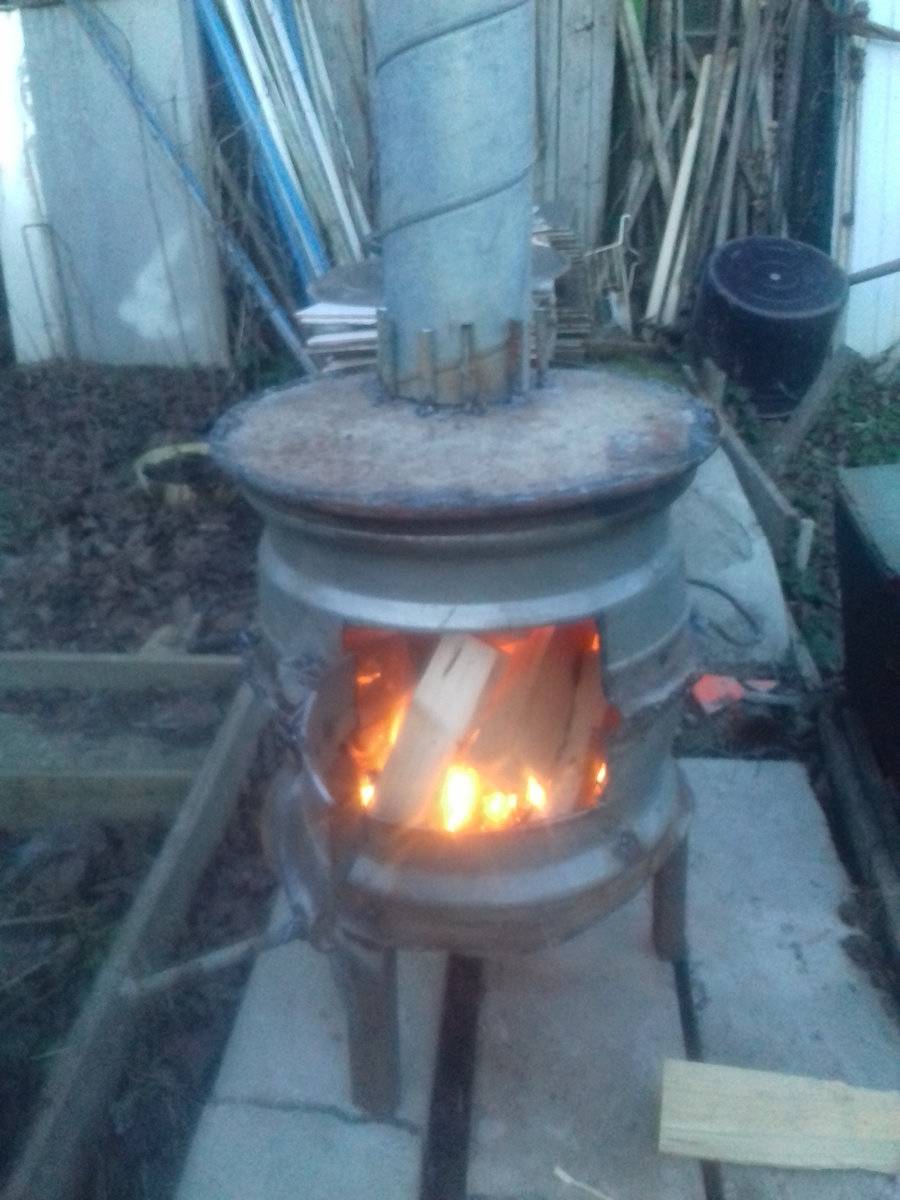

Этапы монтажа печи из дисков своими руками

Уличный вариант проще сделать из-за отсутствия дымохода

С помощью болгарки нужно вырезать сердцевину у автомобильных дисков. На самом верхнем ее можно оставить.

Следующий этап – сварка элементов печи. Для проведения сварочных работ понадобятся электроды 5 мм.

Нижний диск надежно приваривают к железному листу, размеры которого должны превышать размеры диска. Если печь будет использоваться только на улице, потребность в этом условии отпадает.

Если конструкция будет предназначена для обогрева помещений, на верхнем диске в одно из имеющихся отверстий вставляется труба, остальное пространство герметично заделывается листом железа. Далее все диски нужно сварить между собой таким образом, чтобы между ними не было зазоров и щелей, иначе огонь и дым могут проникнуть в помещение.

Дальше приступают к изготовлению отверстия под топку, но делать это нужно на таком расстоянии, чтобы осталось место для поддувала. Преимущественно его делают во втором снизу диске, а для зольника в первом. Отпиленный кусок металла не нужно выбрасывать, он понадобится для двери.

Аналогичным образом делается отверстие для поддувала. Для хорошей тяги достаточно соблюдать размеры приблизительно 30 на 15 см.

Для колосника нужно подыскать подходящую по размерам решетку. Если такой найти не удалось, можно воспользоваться листом металла, в котором предварительно будут проделаны отверстия.

В завершение обязательно устанавливают дверцу. Для этого сначала приваривают петли, на которых она будет держаться. Далее к петлям приваривается непосредственно дверь. Чтобы ее удобно было открывать, рекомендуется оснастить дверцу ручкой. Использовать в этих целях можно любую фигурную ручку, болт или сверло по металлу.

Особенности

Для сооружения печки буржуйки из колесных дисков нужно сначала понять ее особенности. Она может отапливать комнату площадью 12-17 м2. Ее устанавливают, несмотря на специфику материалов, не только в гаражном помещении, но также и для жилых комнат, подсобок, бань. Главное преимущество – доступная цена и хорошее качество.

Диски, как правило, изготавливаются из толстой прочной стали, тем самым обеспечивая увеличенное время эксплуатации для печки. По своему качеству колеса не уступают котельной стали в профилях или листах.

Также устройство почти не будет сушить воздух, металл при нагревании не выделяет токсины. Экологичность объясняется специальным материалом дисков – это специальная сталь, не подверженная коррозии.

Конструкция агрегата

По принципу работы буржуйка похожа на каменную или кирпичную печь. Закладка топлива реализуется внизу топки, вверх идет труба, являющаяся дымоходом. Тяга поддерживается за счет приоткрытой дверце или в сложноустроенных моделях благодаря наличию дополнительного отделения под золу. Оно же служит для поступления кислорода для поддержания горения.

Выделяют несколько способов конструирования печи – они различаются по ориентации в пространстве – вертикальный или горизонтальный агрегат. Также можно поделить модели по назначению – для пищи, обогрева, для бани и т.п. По виду топлива выделяют газовые, дровяные, угольные буржуйки.

Соблюдение расстояний при конструировании

При создании печи из дисков машин требуется учесть важную особенность. По нормам для данного твердотопливного пламенного устройства расстояние между поддоном топочной камеры и колосниковой решетки должно равняться не меньше 45-50 см. Это расстояние от места закладки топлива до первой преграды выходу газов дыма по направлению вверх.

Для кондиционного вида топлива – то есть при топке сырыми дровами, древесными отходами, расстояние нужно увеличить до 65-80 см.

Горизонтальная модель

Такие правила не сложно объяснить тем, что твердое топливо в процессе горения выделяет пиролизный газ. Он отходит через прямой дымоход в атмосферу, при этом забирая с собой существенную часть тепла. При воздействии пиролизными газами с менее горячими поверхностями они стынут, не успевая разделиться и догореть, формируя осадок в виде сажи. В последствии при эксплуатации такого устройства свод топки, внутренняя часть, покрывается толстым слоем нагара. Нагар существенно уменьшает КПД, повышает риски развития пожара.

Буржуйка из автомобильных дисков, сделанная своими руками, обычно топится бросовым топливом. Оптимальная схема под такой материал помогает не создавать высокий топочный отдел. Применяются не обычные колосники, а специальная конструкция, включающая:

  • листовую сталь 6 мм в толщину;
  • прутья арматуры 12-14 см в диаметре.

Нестандартная колосниковая решетка ставится внутрь прибора с зазором 5-8 мм, он нужен по причине отличия температурного уровня линейного расширения материалов. Данный вариант колосниковой системы помогает решить проблемы очищения от золы. Вместо зольника можно использовать жестяную банку 15-20 см в диаметре. Для поступления воздуха, чтобы поддерживать горение, дымоход сооружается не меньше 10 см и 2 м в высоту.

Вертикальная модель

Для горизонтальных моделей колосники не потребуются, а для регулирования притока воздуха в поддувало монтируется заслонка.

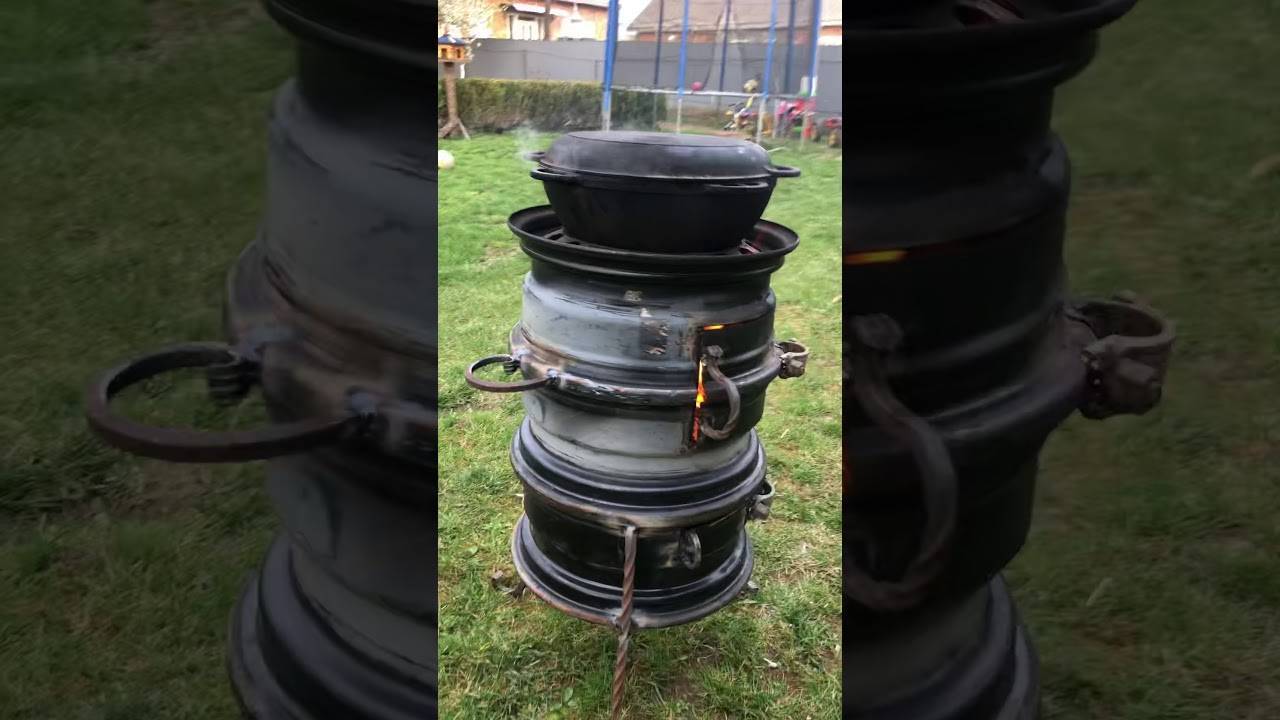

Изготовление печи для казана

Печь под казан из колесных дисков изготавливается практически по такой же технологии. Но для начала изделия следует подготовить к сварке. У верхней детали вырезается лицевая сторона. Это необходимо еще и для равномерного распределения тепла в зоне приготовления пищи. Со средней частью будущей печи проделывают аналогичные действия. Нижний диск оставляют без изменений.

Нижняя деталь должна быть уложена на поверхность лицевой частью вниз, сверху размещается средняя деталь. Эти элементы прихватываются между собой сваркой. Третья деталь располагается лицевой стороной вниз. На этом этапе изделия следует прихватить в четырех местах.

Рассмотрев фото печей из колесных дисков, вы сможете понять, как конструкция будет выглядеть в итоге. После того как все детали окажутся на месте, следует проверить их расположение и обварить окончательно. Далее нужно отбить шлак и проверить качество шва

Для закладки дров важно сделать хорошую дверцу. Для этого от нижней части печи отступают 200 мм

По линиям разметки с помощью болгарки необходимо вырезать окошко. Деталь будет использоваться для дверцы. Ее устанавливают на место и приваривают к ней загнутую П-образную ручку. При необходимости можно приварить ножки под небольшим углом. На противоположной стороне от дверцы следует разметить места для установки дымохода. С помощью электросварки следует прорезать отверстия по размеру трубы. Ее вставляют заподлицо с металлом колесного диска. На дымоход наматывается несколько витков асбестового шнура.

Из прутка нужно выполнить ручки для переноски печи. На заготовках с обеих сторон следует отметить расстояние в 50 мм, изогнув их под прямым углом. Заготовка зажимается в тисках и загибается молотком. В верхней части конструкции следует сделать разметку мест крепления ручек, выставить их и приварить. На этом можно считать, что печь готова.

Материалы и оборудование для изготовления

Печка из дисков для бани делается просто. Для ее создания требуется наличие следующих строительных принадлежностей:

  • Резак для металла либо болгарка.
  • Аппарат для сварки, электроды.
  • Специальные элементы для защиты: краги – для ног, очки – для глаз.
  • Две металлические трубы длиной 50 см, с толщиной всего в 5 мм и диаметром в 16 см.
  • Лист из железа 8 мм.
  • Крупные болты с гайками.
  • Кирпич, стойкий к огню.
  • Глина, цемент для кладки.
  • Железный лист с толщиной в 8 мм.
  • Крупного размера болты с гайками.
  • Огнестойкий кирпич.
  • Глина, раствор из цемента и бетона.
  • 4-6 швеллера.

Чтобы изготовить печь из колесных дисков своими руками, потребуется следующий набор инструментов:

  1. Болгарка с кругами по металлу или газовый резак.
  2. Сварочный аппарат и электроды.
  3. Защитные приспособления: очки, краги.
  4. 2 отреза по 50 см трубы из металла толщиной 5 мм и диаметром 160 мм.
  5. Железный лист8 мм.
  6. Дверные подвесы (можно заменить крупными болтами с гайками)
  7. Огнеупорный кирпич.
  8. Цементно-песчаный раствор для кладки и глина.
  9. 4-6 стальных швеллера.

Для возведения корпуса понадобится 4 диска от грузовой машины, например КрАЗа. Из таких колес получится печка диаметром 0,5 м и толщиной стенок 1 см – этого вполне достаточно для обогрева бани или другого подсобного помещения.

Получить самодельную печь возможно после приготовления нужных комплектующих и дополнительных приспособлений.

Изготовление печи для бани предусматривает применение следующих материалов и инструментов:

  1. сварочный аппарат с электродами;
  2. болгарка, на которой установлен отрезной круг для металла;
  3. металлические листы (оптимальная толщина 8 мм);
  4. труба для отвода дыма, диаметром 160 мм;
  5. навесы для дверцы;
  6. швеллер;
  7. огнестойкий кирпич;
  8. глина, песок для приготовления раствора;
  9. перчатки и очки для персональной защиты.

Основной составляющей для печи выступают 4 обода из грузового автомобиля, например, ЗИЛ-130. Они позволяют создавать топку, диаметром 50 см. Такая конструкция будет иметь стенки, толщиной 1 см.

Перед тем, как сделать печку из дисков, нужно знать почему применяется именно 4 штуки.

Каждый элемент исполняет свою роль:

  • первый – в нем располагается кирпичная топка. Помещение топлива проводится через дверку, которая на нем монтируется.
  • второй – предназначен для камней. Раскаленные камни помогают производить пар после того, как на них попадает вода.
  • третий – производит обмен тепла между печкой и помещением. Благодаря этому удается поддерживать нужную температуру.
  • четвертый – подогревает воду.

Схема печи

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

  • 4 одинаковых колесных диска нужного размера;
  • болгарка;
  • сварочный аппарат;
  • толстый лист металла или печная вставка;
  • ножки (необязательны).

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

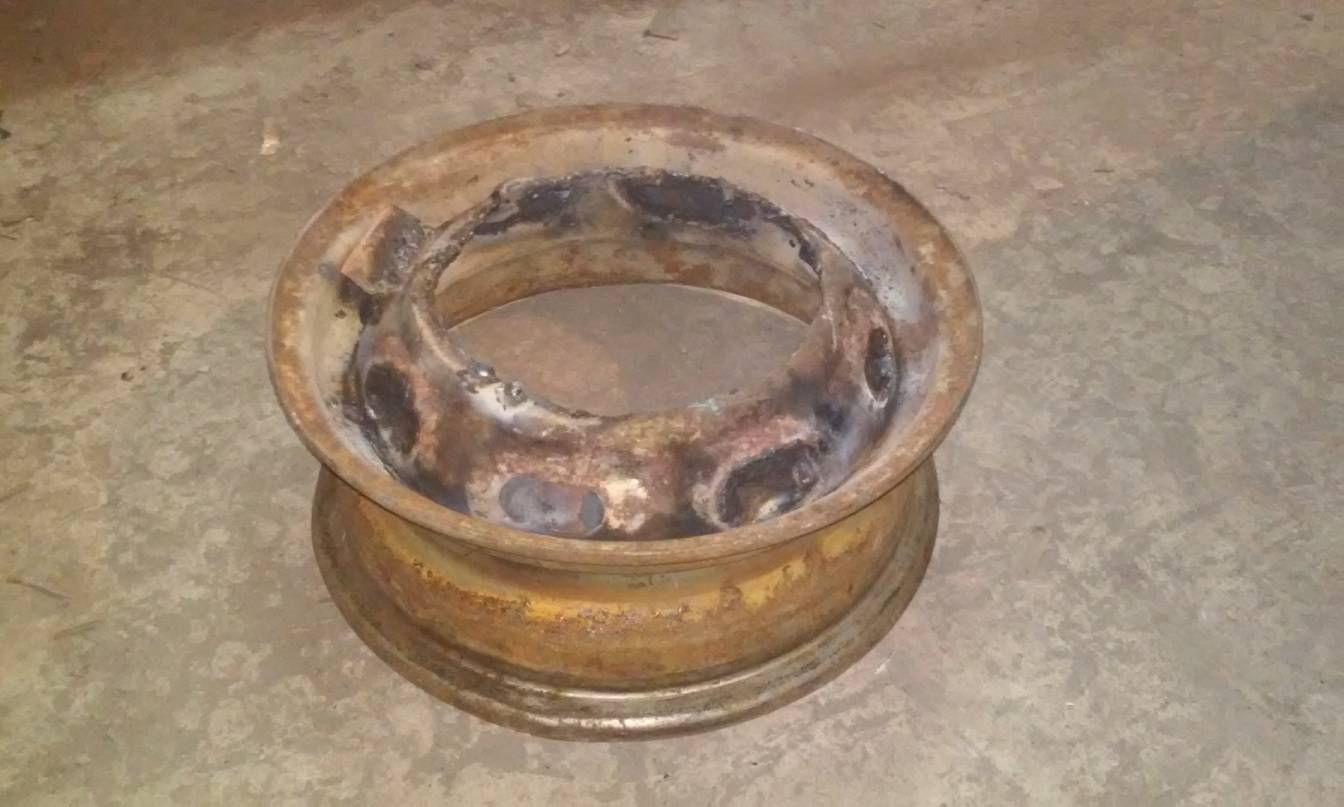

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

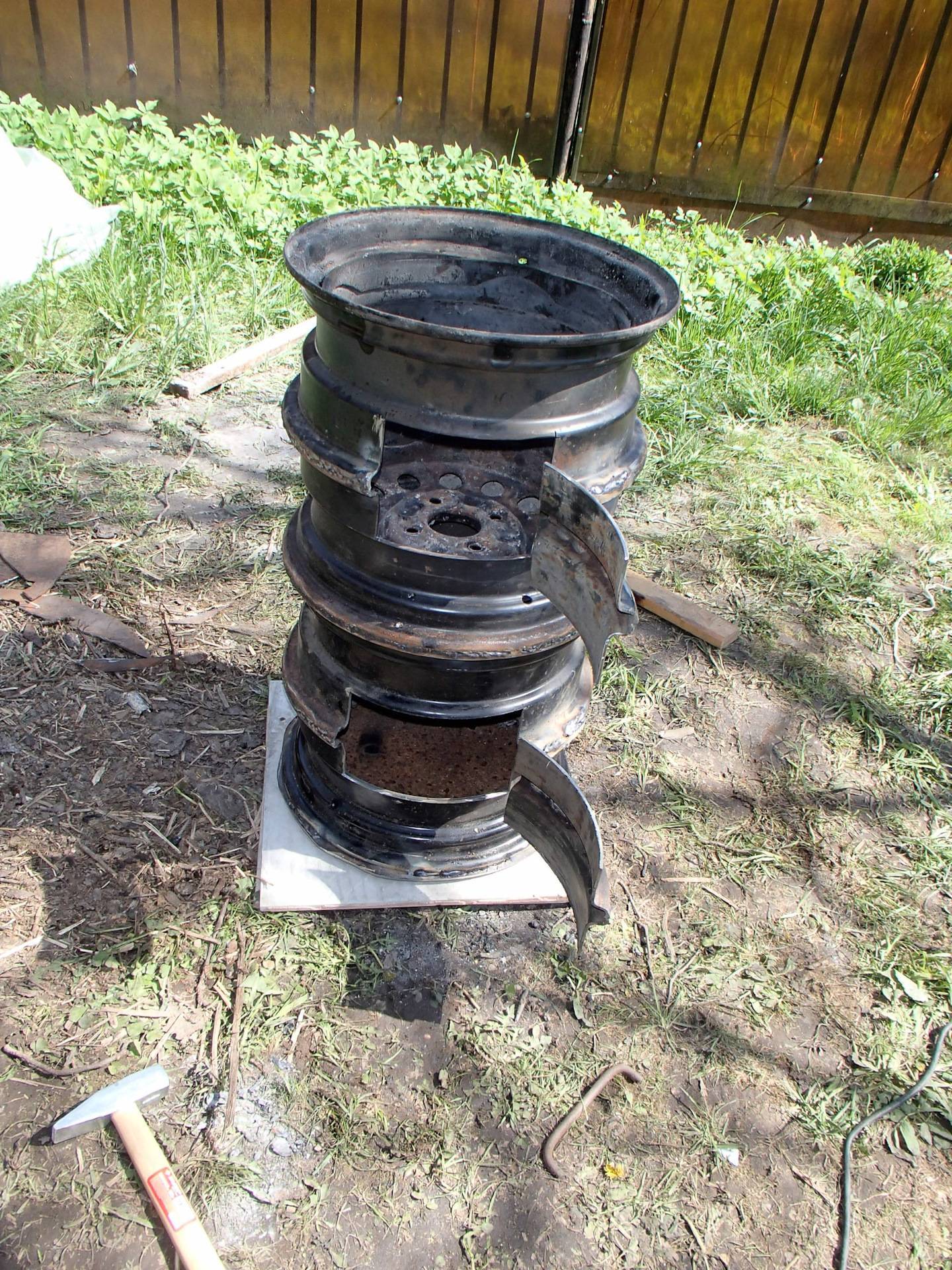

Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см

Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

  1. Далее все отдельные части конструкции свариваются между собой.
  2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Вывод

Можно сделать вывод, что устройство печи  из металлических дисков можно вполне осуществить своими руками. На практике такая печь показывает себя с самой лучшей стороны. Она очень не прихотлива к обслуживанию, не предъявляет особых требований к качеству топлива. Баня нагревается быстрее, чем от заводской конструкции аналогичной мощности.

Среднее время прогрева объема в 16 м3 до 1200 С, при правильном утеплении, занимает всего один час, хотя и увеличивается расход дров. Подойдет для тех, кто достаточно состоятелен, чтобы не экономить на данной статье расходов.

Долговечность и надежность конструкции проверена на практике. На форумах в сети редко встретишь негативные отзывы и комментарии. Проблемы, чаще всего, возникают при ошибках  в изготовлении. Чтобы их избежать, четко соблюдайте представленные рекомендации.

Однако, при всех достоинствах, конструкция также имеет некоторые недостатки:

  • высокая опасность получения ожога при небрежном обращении,
  • конструкция быстро нагревает помещение, но также быстро оно и остывает,

Как видим, эти недостатки не перевешивают достоинств. С ними можно вполне эффективно бороться. Устройство защитного экрана из кирпича способно решить сразу обе проблемы: снизить травмоопасность и увеличить теплоемкость печи

Еще один совет — при сборке обращайте особое внимание на герметичность емкости последнего диска. Чтобы вода грелась быстрее, накройте котел крышкой

Вывод

Конструкция Логинова позволяет минимизировать затраты топлива. Модель может быть доработана и усовершенствована, проста в изготовлении. Сделать самому печь буржуйку значительно дешевле, чем покупать готовую, при условии владения базовыми навыками работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении – никакой резьбы и трубок поддувала.

Для мастеров со стажем есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Интегрированные ТЭН нагреваются и вырабатывают 12 вольт постоянного тока с мощностью 60 ватт. Этого мало для полноценного обеспечения электричеством, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации, очень пригодится.

Буржуйка Логинова более безопасна и эффективна в работе. Компактные размеры позволяют использовать её на любой площади, а небольшой вес – устанавливать даже на очень хлипких перекрытиях и лагах. Минус конструкции в сложной чистке – не каждый в состоянии поднимать и наклонять тяжелую металлическую печь. Один день работы, а в итоге собственное печное отопление с широким спектром применения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
