Какую печную трубу лучше использовать для дымохода

Распространенные ошибки

Длина трубы от топки до верхней точки должна быть не менее 5 метров

Опытные мастера возводят конструкции без особых сложностей и по всем правилам. Начинающие специалисты могут допустить типичные ошибки, к которым относятся:

• Неправильный выбор высоты и толщины трубы дымохода. Это одна из самых популярных ошибок. В случае слишком большой длины создается избыточная тяга, которая увеличивает вероятность затягивания дыма в топку. Оптимальный размер трубы – 5-6 метров в зависимости от размеров камеры сгорания и конфигурации дымоходного канала.
• Доведение дымохода до излишнего переохлаждения или слишком сильного нагрева. Оба случая могут привести к разрушению трубы.
• Отсутствие отвода конденсата. Для сбора излишней влаги используют специальные сборники и вставляют в трубу люк для ревизии.

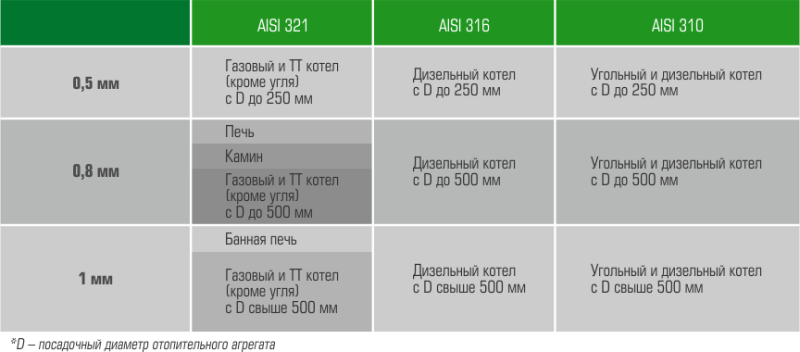

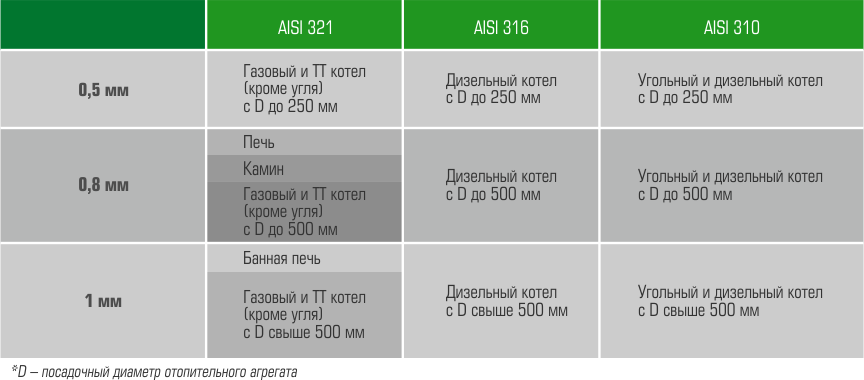

• Неправильный выбор стали. Дымоход для печи прогревается в среднем до 500°С, но кратковременно температура может возрастать до 1000°С. Нагрев неравномерный, поэтому материал должен быть устойчивым к таким перепадам. Сталь должна быть жаропрочной, трубу следует утеплять через 2 метра от топки для предотвращения перегрева.
• Смещение рядом кладки кирпичей по вертикали. Это уменьшает эффективность дымохода, так как в такой структуре будут образовываться завихрения потока и сажные осадки.
• Создание ненадежного фундамента под кирпичный дымоотвод. Некачественная конструкция может привести к частичному или полному разрушению трубы.

Размер и диаметр дымохода для печи на дровах

Если размер трубы дымохода недостаточен или конструкция смонтирована неправильно, то может образоваться обратная тяга. В этом случае дым пойдет в дом, что не только неприятно, но и может привести к пожару

Поэтому очень важно, чтобы до строительства дымохода был проведен точный расчет геометрии, обеспечивающий необходимую силу тяги и обеспечивающий высокий КПД отопительного прибора. Только зная, каким размер дымохода должен быть, можно приступать к монтажу.

Необходимо точно знать три параметра:

• Какой размер труб для дымохода требуется. Чтобы разобраться с длиной трубы, нужно выяснить высоту дома и расстояние от места вывода трубы до конька крыши. Высота трубы должна быть равной рекомендуемым значениям. Если она слишком низкая, она не будет обеспечивать нужной тяги. При чрезмерно высокой ухудшится разрежение, в результате печь будет плохо сжигать топливо и сильно дымить.
• Диаметр трубы. Важна также ее конфигурация. Лучшую аэродинамику имеет круглое сечение. На ее стенках меньше оседает сажи, что позволяет реже ее чистить. Размер нужно подбирать, исходя их сечения выходного патрубка у котла.
• Сила тяги. Рассчитывается при помощи закона Бернулли, внося в формулу параметры давления среды, а также температуры воздуха снаружи и внутри системы. Обязательно рассчитываются общие потери напора для двух точек: на выходе из трубы и в топке. Тяга должна быть больше, чем сумма потерь напора во всем газовоздушном тракте отопительной системы.

Керамика для дымохода

Такие конструкции представляют собой трубы с повышенной прочностью с термостойкой керамики. Конструкции монтируются только отрезками и секциями, а сверху закрываются специальным кожухом из керамзита. После чего, готовая конструкция «зашивается» в еще один корпус, но уже из «нержавейки».

Дымоход из керамики

Преимущества:

• Грандиозно высокая стойкость к перепадам температур.
• Долговечность достигается за счет антикоррозийной обработки.
• Универсальность.
• Отлично аккумулирует тепловую энергию.
• Сажа и копоть не скапливается, ведь внутренние стенки идеально гладкие.
• Конденсат не приводит к разрушению, потому что стенки не пропускают влагу.

Что касается минусов, то можно отметить:

1. Достаточно высокую стоимость.
2. Высокий вес сооружения.
3. Довольно привередлив к монтажу.
4. Природная хрупкость материала.

Однозначно ответ сложно дать, какая именно труба подойдет под ваш дом. Нужно ориентироваться исходя из финансов и конструктивных особенностей жилья. Но, при этом, не стоит гнаться за низкой стоимостью. Это не всегда оправданно.

Как сделать своими руками?

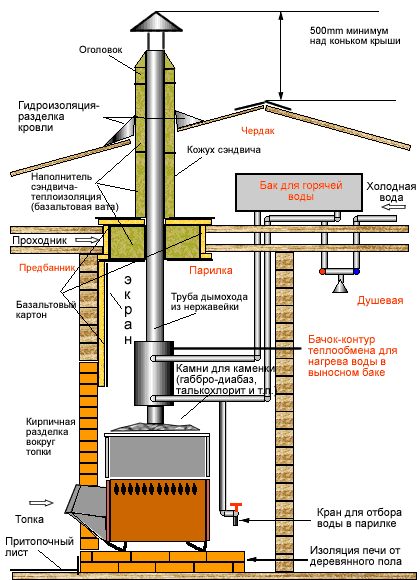

Схема монтажа сэндвич-дымохода

Очень легко сделать трубу-сэндвич самому. Для работы возьмите стальную трубу, оцинкованную железом. Трубу внутри обмотайте каменной ватой, а поверх ваты прикрепите оцинковку. Ничего сложного здесь нет.

Внешняя оболочка делается из пары кусков. Не забудьте про стыки. Оцинкованное железо прикрепите блошками и шурупами. Крепите не в одном месте листа, а между ними. Сэндвич-трубу можно сделать из разных материалов.

Если вы хотите установить сэндвич-трубы нужно быть внимательным, осторожным, детально изучить план конструкции.

Приготовьте такие инструменты:

• лестница;
• труба;
• зажимы;
• шурупы;
• герметик;
• каменная вата;
• профессиональный картон;
• ножницы;
• инструкция по сборке;

Для установки трубы вам понадобится несколько часов и желание поработать.

Наденьте переходник на шланг котла или печи, предварительно смажьте его герметиком, и потом зажмите хомутом из металла. Если дымоход идет вертикально, установите дополнительную трубу, на которой разместите, бак для подогрева воды.

Варианты расположения дымохода

Устанавливать трубу сразу нельзя, потому что слой термоизоляции может сплавиться. Если вы устанавливаете на отопленный котел с выходом на улицу, то после переходного патрубка монтируйте горизонтальный участок. Длиной он должен быть не больше одного метра. Шар термоизоляции, который остался, обязательно, закройте профессиональной заглушкой.

В стене нужно будет пробить дырку, для того, чтобы между стенкой и сэндвичем образовался зазор. Внутри стенку обшивают специальным картоном. После этого можно вставить блок. Через блок проведите трубу и соедините с котлом, пространство заполните каменной ватой. Снаружи все закройте пластиной из металла.

Установите трубу на плоской крыше на высоту не меньше 50 сантиметров над плоскостью кровли. Устройство должно пройти через кровлю листа из стали, размер которого равен размеру трубы. Лист оденьте верхним концом, под конек крыши. Потом обверните трубу силиконовым уплотнителем. Прикрепите лист к покрытию, специальными саморезами стыки промажьте герметиком.

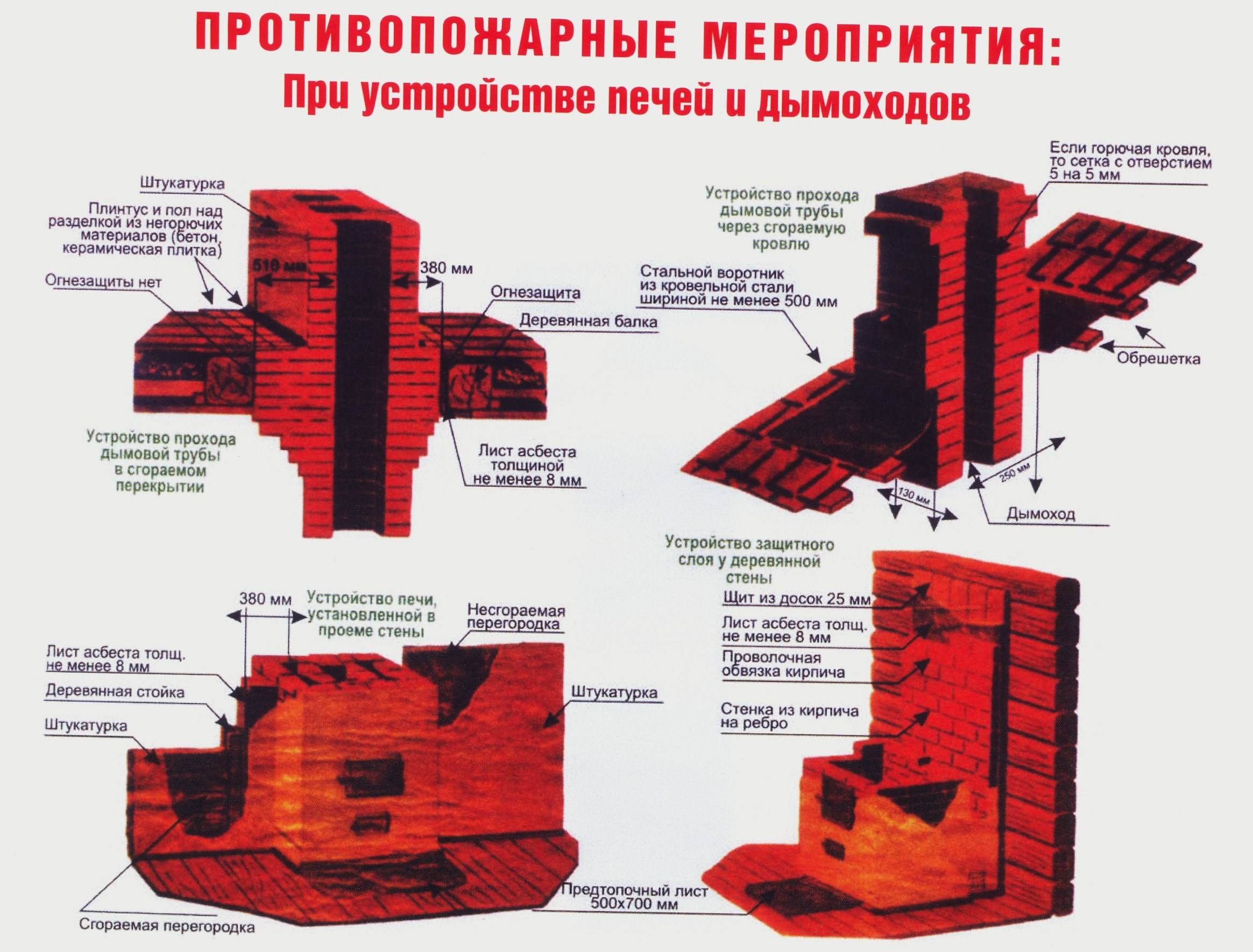

Пожарная безопасность

Необходимо, чтобы возле печки или котла был участок неизолированной трубы. Не устанавливайте сэндвич-трубу над печкой, несмотря на толщину и прочность, она сгорит.

Устанавливайте трубу с тем учетом, что на стенке внутри будет образовываться конденсат. Конденсат будет собираться на холодной стенке дымоходной трубы.

Чтобы конденсат, куда-то девался, делают специальные тройники. Трубы устанавливают раструбами внутренних труб вверх, с помощью этого конденсат никуда не денется из дымохода, а внешнюю оболочку, наоборот, стыкуют по дыму.

Эта деталь не позволит уголькам проникнуть в помещение. Устанавливайте трубу подальше от горючих предметов.

Принцип работы

Во время работы отопительной системы, выделяются газы. Они горячие, следовательно, плотные, поднимаются в дымовой канал. Когда происходит подъем газов по трубе, внутри нее создается пониженное давление, втягивающее холодный воздух из окружающей среды. Таким образом продукты горения выталкиваются наружу и выводятся через трубу. Воздух над дымоходом холодный и имеет другую плотность, по сравнению с дымом. Такая разница позволяет дыму легко выходить от печи или камина. Такой выходящий поток, называется восходящим.

Для обеспечения нормальной работоспособности, важно учитывать высоту дымоотвода. Если она будет рассчитана неправильно, то восходящий поток замедляет свое движение или, наоборот, ускоряет его (при слишком высокой или слишком маленькой трубе)

Итог: снижается общий нагрев помещения, дым начинает идти внутрь. При сильном нарушении расчетов конструкции, обратная тяга тушит огонь.

Устройство

Устройство дымохода для печей или каминов требует от монтажников знаний норм допустимого возвышения трубы над строением. Она должна располагаться на уровне полутора метров от конька крыши и выше. Нельзя располагать трубу ниже линии, проведенной от конька вниз под углом 10 градусов, в случае расположения трубы на удаленности от конька более 3 метров. Если дымоход располагается на удалении полтора метра, то труба не должна быть ниже горизонтальной линии конька.  Если канал располагается близко к коньку, на расстоянии до полутора метров, то он не должен быть ниже его уровня (допускается отклонение 0.5 м).

Нельзя монтировать дымовыводящий канал с трубами вентиляции под одну систему. В этом случае продукты сгорания будут затягивать в вентиляционную систему. Избежать этого можно, подняв выход с печи выше системы вентиляции.

Устройство дымохода предусматривает монтаж прямой вертикальной трубы. При необходимости, формируют повороты. Их выполняют с помощью специальных наклонных элементов под углом 45 градусов. Сумма длин всех наклонных элементов, не зависимо от высоты дымохода для печей и каминов, не должна превышать двух метров. Минимальная высота составляет 5 метров.

Составляющие и компоненты дымохода

Прежде чем начинать строительство, стоит в деталях изучить информацию о том, из каких компонентов состоит печная труба. Многие обыватели ошибочно считают, что такая конструкция выполнена лишь из кирпича. Из чего же состоит дымоотводный канал?

Основывается он на установке насадной трубы, прикрепляемой непосредственно на поверхности печи. При желании на нее можно установить заслонку. Выкладывать такую трубу необходимо, используя технику перевязки кирпичей после каждого выложенного ряда. Не доводя до перекрытия приблизительно 4 ряда, следует прекратить выкладывать основу. Название места – шейка распушки. Далее, происходит расширение кладки от ряда к ряду вверх.

Пришло время установки непосредственно самого дымохода. Рассмотрим основные этапы строительства.

1. Производится ознакомление с чертежом конструкции. Обычно используется стандартная схема укладки. Если планируется установка газового котла, то в основание также следует заложить специальные металлические трубы.
2. Определяется размер канала, соответственно степени проходимости труб он подбирается индивидуально. Стоит помнить, что он также зависит от толщины швов на кладке из кирпича.
3. Как уже было сказано ранее, начинается устройство с выкладки надсадной трубы. Придерживайтесь всех установленных ранее кирпичных перевязок.

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые

Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент

При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.
3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.
5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.

Монтаж дымохода

После того как хозяин определился с выбором модели дымохода, можно приступать к монтажным работам. Разумеется, это сложный ремонтный процесс, требующий хотя бы минимальных знаний в этой области. В первую очередь, для работы необходимо запастись строительными инструментами. Только после этого можно начинать. Ниже приведена пошаговая инструкция, соблюдение которой позволит облегчить процесс.

Шаг 1. Предварительно поставьте печь на будущее место установки. Это делается для того, чтобы определить расположение и высоту прохода дымохода через стену дома.

Котел нужно поставить на место установки

Шаг 2. После установки всех соединительных труб сделайте пометки на стене при помощи простого карандаша.

На стене делаются пометки

Шаг 3. Подготовьте специальное приспособление для алмазной резки. Это шумный, но практически непыльный процесс.

Готовим специальное приспособление

Шаг 4. Просверлите сквозное отверстие в стене в ранее обозначенном месте.

В стене сверлится отверстие

Шаг 5. Подготовьте все элементы дымохода для сборки.

Подготовка элементов дымохода

Шаг 6. Соберите настенную подставку, ревизионный отсек, тайник и метровую трубу. Готовую конструкцию можно устанавливать.

Процесс монтажа дымохода

Шаг 7. Обязательно используйте строительный уровень при монтаже. Желательно это делать при установке каждого отдельного элемента.

Используется строительный уровень

Шаг 8. При монтаже дымохода одной только лестницей не обойтись, здесь потребуются леса. Поэтому, как только рабочий процесс перейдет на более высокий уровень, необходимо позаботиться о возведении лесов.

Потребуется соорудить лесаИзнос и долгосрочность использования лестниц

Шаг 9. Все получилось достаточно быстро. Остался последний метр трубы.

Сборка последнего метра дымохода

Шаг 10. Теперь соберите все элементы печи. Как и в случае с дымоходом, при монтаже печи обязательно нужно использовать строительный уровень.

Собираются элементы котла

Шаг 11. Готово! Дымоход и твердотопливный котел полностью установлены и готовы к эксплуатации.

Все готово к эксплуатации

Голосование пользователей

Какой дымоход для котла вы выберете или посоветуете?

Комплект Вулкан 120 мм

50.00
%
(
6
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Изготовление дымохода своими руками

Многие владельцы частных домов изготавливают газоудаляющие устройства самостоятельно. Сделать их несложно, но этой работе должна предшествовать соответствующая подготовка. Неправильно рассчитанный самодельный дымоотвод не только будет иметь плохую тягу, но и может стать причиной отравления угарным газом. Часто возникают пожары из-за неправильно изготовленного устройства. Если нет уверенности в том, что расчеты будут выполнены верно, а конструкция изготовлена и установлена правильно, лучше обратиться к специалистам или купить конструкцию в магазине.

Выбор материала труб и расчет основных параметров

Самым распространенным материалом для изготовления дымоходов является нержавеющая сталь, однако в домашних условиях из листового материала сложно изготовить трубу, т.к. для этого нужна специальная сварка. Диаметр трубы должен обеспечивать стабильную тягу. Этого можно достичь, если площадь сечения дымохода будет не ниже сечения выходного патрубка источника тепла.

У котлов на твердом топливе устройство дымоудаления должно быть выше, чем у газового прибора. Для расчета высоты дымохода существуют специальные формулы, однако на практике они используются крайне редко. Тяга в отопительном приборе будет устойчивой, если оголовок дымового устройства будет возвышаться относительно горизонтального участка на 5-9 м.

Необходимые инструменты

Для изготовления дымохода потребуются:

• сварочный аппарат;
• набор слесарных инструментов;
• электродрель и болгарка;
• крепеж.

Для герметизации места выхода неизолированной трубы через кровлю используют герметики, рассчитанные на температуру выходящих газов. Выходы коаксиальных и утепленных дымоходов герметизируют монтажной пеной.

Изготовление труб

Для изготовления частей дымохода используется шаблон соответствующего диаметра. По нему сгибают металлические листы и сваривают сплошным продольным швом. Для удобства монтажа диаметр нижней части делают немного больше.

Утепление

В качестве утеплителя используют базальтовую вату или другой термостойкий материал. Толщина слоя должна быть не менее 5-10 см. Поверх него устанавливается окожушка.

Сборка дымохода

Конструкция собирается из отдельных модулей снизу вверх. Через каждые 1,5-2 м дымоход крепится кронштейнами к стене. Места стыков герметизируют, а на оголовок устанавливают искрогаситель.

Особенности печных дымоходов

Дымоход является важнейшей частью закольцованной системы, от правильной работы которой напрямую зависит работоспособность и эффективность печи. Цикл работы такой системы можно описать следующим образом:

• В топке происходит сгорание топлива.
• В процессе сгорания кислород перерабатывается, а едкие газы нагреваются и выводятся через дымоход наружу.
• При выведении продуктов горения в топке образуется область пониженного давления, куда через тот же дымоход затягиваются новые порции кислорода.
• Процесс повторяется вновь и вновь, вплоть до полного сгорания топлива.

Несоблюдение технологии установки дымохода может стать причиной нарушения цикла и спровоцировать некоторые неприятные последствия:

• Нерациональный расход топлива.
• Ухудшение теплоотдачи печи.
• Повышение пожароопасности.
• Проникновение в жилое помещение опасных угарных газов.

Виды конструкций

В любом частном доме, где есть камин, нужно устанавливать дымоход. Сначала необходимо решить, как он будет расположен внутри помещения, составить чертеж трубопровода, выбрать вид трубы.

Чугунный

Дымовая труба из чугуна — популярная альтернатива кирпичным конструкциям. Трубопровод их чугуна дешевле кирпичного, но преимуществ у этого материала меньше чем недостатков. Минусы:

• большая масса отдельных элементов;
• материал не выдерживает воздействия агрессивных кислот;
• стенки трубок быстро прогорают;
• на стенках скапливается большое количество конденсата, который будет стекать в топочную камеру.

Трубопроводы из чугуна недолговечны. Их устанавливают, чтобы сэкономить, уменьшить общие затраты.

Чугунный дымоход (Фото: Instagram / medveddurak)

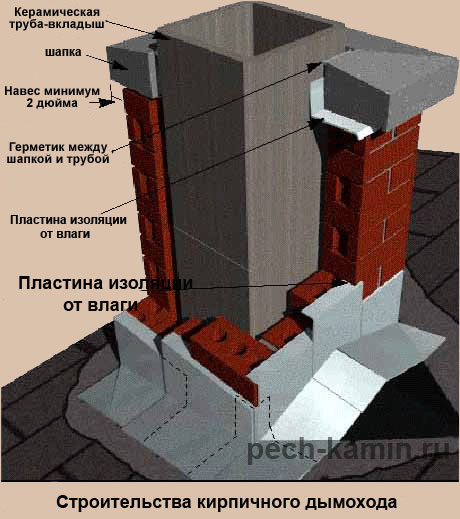

Кирпичный

Классический способ сборки дымоходов — кирпичная кладка.  Преимущества:

• долговечность, надежность;
• высокая прочность конструкции;
• хорошая теплоотдача материала;
• устойчивость к высоким температурам;
• привлекательный вид.

Недостатки:

• высокая цена.
• разрушение при воздействии кислот;
• большой вес готовой конструкции;
• быстрое накапливание сажи на кирпичных стенках.

Чтобы минимизировать недостатки кирпичных конструкций, внутри них часто устанавливают металлические трубы.

Стальной

Очень популярны трубы из нержавеющей стали. Они подходят для систем, которые постоянно подвергаются изменяющимся условиям окружающей среды, высоким температурам, воздействию влаги. Преимущества:

• высокий показатель герметичности.
• привлекательный вид;
• большой ассортимент;
• на металлических стенках не образуется ржавчины;
• на трубах медленно скапливается сажа;
• малая масса, простой монтаж.

Стальной дымоход (Фото: Instagram / masterskaiagrigorevyh)

Из бетона

Бетонные трубопроводы для отвода дыма редко встретишь в частных домах. Связано это со сложностями в проведении монтажных работы. Из-за большой массы трубопровода нужно сооружать отдельное основание, ожидать пока бетонный раствор застынет. Только после застывания можно демонтировать деревянную опалубку.

Из асбоцемента

В прошлом веке асбоцементные трубы получили высокую популярность. Этот материал был дешевле металла, кирпича. Сначала асбоцементные трубки не применялись для сборки дымоходов, но после распада Советского Союза у многих людей не хватало средств на устройство трубопроводов для отвода дыма из других материалов.

Недостатки:

• быстро разрушаются при длительном воздействии влаги;
• на шероховатых поверхностях скапливается сажа;
• материал начинает гореть при температуре свыше 300°C.

Трубы из асбестоцемента подойдут для изготовления временных систем.

Из стеклокерамики

Инновационный материал для изготовления дымоходов. Для изготовления стеклокерамических дымоходов используют термостойкие компоненты. Преимущества:

• аккумуляция тепловой энергии;
• высокая устойчивость к частым перепадам температуры;
• стойкость к воздействию конденсата;
• долговечность, надежность.

Дымоход из стеклокерамики (Фото: Instagram / pechi43.ru)

Какой дымоход лучше?

Чтобы понять, как выбрать дымоход, нужно рассмотреть материалы. Каждый из них имеет свои эксплуатационные особенности, ценится в разных условиях. Один из популярных видов конструкции — сэндвич трубы. Это многослойные элементы трубопроводов. Внешний, внутренний слой изготавливаются из металла. Прослойка между сталью заполняется негорючим материалом.

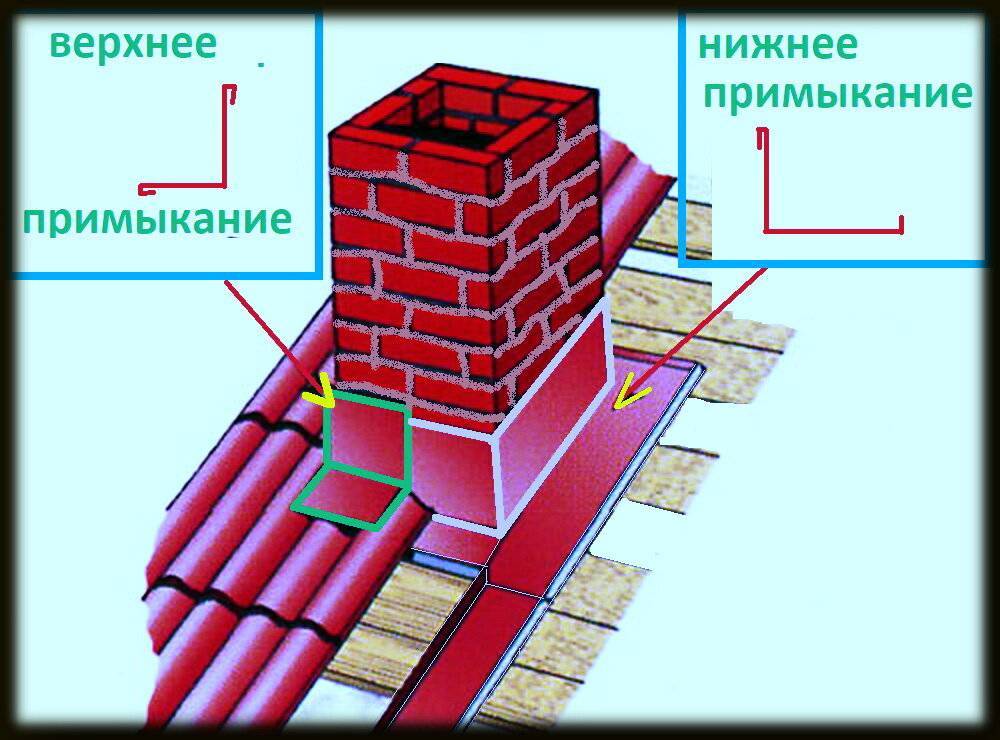

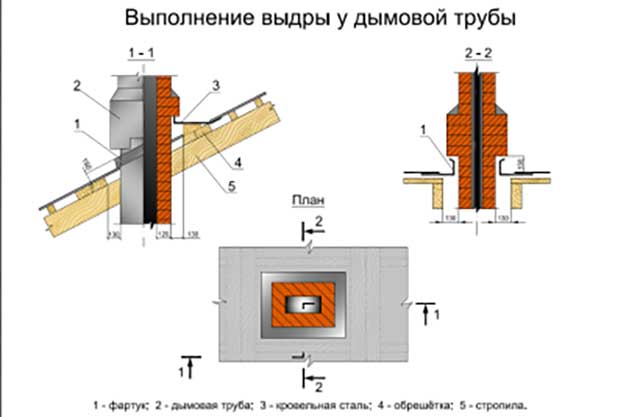

Заделка квадратной трубы на шиферной крыше

Шифер – неудобный материал в плане работы, так как имеет ярко выраженную волнистость. В связи с этим, любые способы герметизации не приведут к успеху.

Исключением служит только цементно-песчаный фартук, изготавливаемый по следующему алгоритму:

Все видимые щели нужно закрыть подворотничками. Они должны быть из не коррозийного материала. Лучше взять нержавеющую сталь или алюминий, так как они в принципе не вступают в реакцию с водой. Если хотите сэкономить – подойдет оцинковка

При работе с ней важно не допустить повреждений цинкового покрытия. Малейшие царапины приведут к ржавчине и дальнейшему гниению

Заливка

Сделайте обычную смесь. Она должна быть консистенции сметаны – удобна для заливки, но не жидкая. Уровень фартука должен быть выше крыши. Чтобы было удобно, нужно заранее изготовить цилиндр. Его можно сделать из картона. Отвод воды. Наклоните выступ так, чтобы вода спокойно отходила.

Виды кирпичных дымоходов

Существует несколько их разновидностей:

1. Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
2. Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
3. Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Какие параметры требуется вычислить?

Для расчета нужно определить такие параметры:

Длина. Первым делом вам необходимо обязательно определить максимальную высоту здания, сколько метров до конька крыши в том самом месте, где предполагается выход будущей трубы. Потому что от длины будут зависеть одни из самых важных характеристик будущей системы. Учитывайте тот факт, что слишком высокие каналы попросту будут «съедать» тягу, в итоге к источнику тепла будет она добираться с меньшей скоростью, а значит гореть ваша печь, будет намного хуже. Кроме того, «страшны» и слишком низкие дымоходы по отношению к кровле, об этом подробней будет ниже.
Диаметр дымохода (сечение). Что касается данного параметра, то здесь нужно учитывать не столько сами размеры, сколько первоначально форму самой трубы

Не забывайте важное условие, если вы хотите получить качественную дымоходную систему, работающую по всем правилам, то труба должна быть цилиндрическая. То, есть стенки обязательно делайте круглыми, чтобы сажа и копоть меньше задерживалась в канале. Тем самым, вы отталкиваете момент прочистки каналов

Что касается размера (диаметра), то его выбирать нужно исходя из сечения главного выходящего патрубка печи либо котла. Использовать трубы с диаметром больше или меньше патрубка, не рекомендуется. Высокая вероятность разгерметизации.

Тем самым, вы отталкиваете момент прочистки каналов. Что касается размера (диаметра), то его выбирать нужно исходя из сечения главного выходящего патрубка печи либо котла. Использовать трубы с диаметром больше или меньше патрубка, не рекомендуется. Высокая вероятность разгерметизации.

Оцинкованная сталь

Хорошая «оцинковка» по своим свойствам почти ни чем не уступает классическим «нержавейкам», однако нужно помнить, что при нагревании свыше 100 градусов, будут излучаться вредные для организма человека вещества. Поэтому в большей части домов, где предпочли использовать именной такой тип дымоотведения, их конфигурация предусматривает установку только снаружи. А внутреннее части адаптируются с классической керамикой либо «нержавейкой», для обеспечения безопасности в помещении.

Еще одна особенность стальных каналов в том, что они могут быть не только одно стенными, но и модульными, то есть состоять из нескольких секций, у которых между стенками находится утеплитель. Особенности таких конфигураций понятны, дымоход не перегревается, за счет чего, конденсат если и образовывается, то в гораздо меньших пропорциях. Если брать для сравнения такую трубу с одно стенным покрытием, то она будет выгодно отличаться от кирпича или асбестоцемента. Но, когда речь заходит о двойных системах, стоимость таких конфигураций перечеркивает преимущества.

Кирпич или трубы?

Недостатки кирпичных дымоходов общеизвестны – сложность постройки, дороговизна, необходимость сопутствующих строительных работ, низкая ремонтопригодность. Главные достоинства кирпичных дымоходов, первое, долговечность. Есть действующие исправные кирпичные дымоходы, которым перевалило за 1000 лет. Второе – большая теплоемкость в сочетании с низкой теплопроводностью, т.е. огромная тепловая инерция. Холодный кирпичный дымоход на морозе дает оптимальную для печи стартовую тягу, а по мере ее разгона, прогреваясь сам, без всякой автоматики настраивается под ход печи

Это крайне важно для кирпичной печи, тоже инерционной. Отрегулировать тягу под нее на минимальный расход топлива шибером очень трудно, т.к

после каждой перестановки задвижки отклика печи нужно ждать долго, а топливо тем временем сгорает зря. Переменились ветер или наружная температура – регулировать надо заново. Поэтому шибер в системе кирпичная печь – кирпичный дымоход редкость. Довести прогревшийся кирпичный дымоход до пульсации или обратной тяги невозможно, а задуть в трубу способен разве что тропический ураган, так что сложный дымник на кирпичную трубу не нужен.

Однако для котлов импульсного действия большая тепловая инерция оборачивается неустранимым пороком. Любой теплоприбор показывает максимальный КПД на определенном режиме горения, как ДВС – на определенных экономичных оборотах. В импульсных котлах горелка периодически включается без разгона, сразу на оптимум расхода топлива при заданной мощности; при этом используется тепловая инерция теплоносителя в системе отопления с принудительной циркуляцией. Таким образом, среднее значение КПД котла поддерживается близким к максимальному. Соответственно, гистерезиса дымохода тут быть не должно, т.е. разница между его стартовой (начальной) тягой и расчетной должна быть нулевой. Гистерезис дымохода прямо зависит от его тепловой инерции и является ее следствием. Если импульсный котел подключить к инерционному дымоходу, то либо в холодном, либо в прогретом его состоянии весьма вероятен срыв пламени при включении горелки и уход котла в останов по аварии.

В меньшей степени, но все-таки существенно, инертность кирпичного дымохода сказывается для любых теплогенерирующих приборов повышенной эффективности: котлов и печей длительного (поверхностного) горения, пеллетных, жидкостных с горелками-капельницами, печей-калориферов и т.п. Симптомы возможны разнообразные: распространение горения в массу топлива, его недожог в топке и закоксовывание прибора, тот же срыв пламени, но в любом случае это большой перерасход топлива и высокая вероятность аварии.

Что такое дымоход

Дымоход представляет собой трубу, которая выводит продукты сгорания из печи в атмосферу. Он создает естественную тягу, при которой воздух для работы котла поступает в топку, а вредоносные газы удаляются из нее. Дымоотводные трубы бывают разных видов в зависимости от выбранной схемы монтажа.

Хороший дымоход должен соответствовать следующим характеристикам:

1. Наличие оптимальной тяги.
2. Качественное сгорание топлива.
3. Его структура должна быть долговечной и прочной.
4. Хороший и быстрый прогрев стен.
5. Преодоление порога образования конденсата за минимальное время.
6. Отсутствие сложностей в монтаже.

Какую нержавейку выбрать для дымохода?

Если нужен дымоход, который не придется менять через пару лет из-за прогара или сквозной коррозии – выберите жаростойкую аустенитную нержавейку (начинается с цифры три –AISI 321, AISI 316, AISI 310).

Если нужно сэкономить, и вы готовы через пару лет переделать (разобрать старый, купить и собрать новый) дымоход – выберите ферритную нержавейку (начинается с цифры четыре – AISI 430, AISI 439, AISI 444).

Когда можно использовать ферритную нержавеющую сталь (AISI 430, AISI 439, AISI 444)? –  на наружный контур сэндвич дымохода или для вентиляции. Там тепловая нагрузка будет минимальна.

Какой толщины выбрать нержавейку для дымохода?

Толщина нержавейки дымохода может быть от 0,5 мм до 2 мм. Если нержавейка жаростойкая аустенитная (начинается с тройки), то оптимальная толщина для бытовых агрегатов:
для дров – 0,8 мм – 1 мм,
для дизеля – 0,5 мм,
для пеллетов – 0,5 мм – 0,8 мм,
для газа – 0,5 мм.

Таблица рекомендаций выбора марки и толщины стали в зависимости от отопительного агрегата и диаметра дымохода

2. Не у всех производителей трубы сварены герметично

Чтобы труба была герметична, она должна быть сварена встык в среде аргона или лазерной сваркой.
Другие способы сборки трубы: фальц и сварка на точку – устарели и не герметичны (конденсат и осадки протекают в теплоизолятор сэндвич трубы).

3. Не все производители используют правильный теплоизолятор

Основные типы теплоизолятора, которые используют в дымоходах из нержавеющей стали:
– базальтовый: классический или безусадочный теплоизолятор. Безусадочный имеет ряд преимуществ при сборке и эксплуатации дымохода.

Прочитайте: Безусадочный теплоизолятор

– сыпучий (вермикулит, перлит). Такой тип теплоизолятора спорный и для того, чтобы он не высыпался из трубы, устанавливают перемычки из стали между наружным и внутренним контуром трубы. По этой перемычке температура с внутренней трубы передается на наружную. И смысл сэндвич трубы теряется.

https://youtube.com/watch?v=G8MDd0QprvE

Толщина теплоизолятора дымохода. Популярные толщины – 25 мм, 30 мм, 50 мм, 100 мм.
25 мм и 30 мм – для вентиляции и низкотемпературного котла, если он пройдет внутри помещения.
50 мм – для отопительного агрегата на дровах или низкотемпературного котла снаружи здания.
100 мм – мощная банная печь или вариант для снижения температуры наружного контура дымохода сэндвича.

Таблица зависимости температуры на наружном контуре сэндвич дымохода от диаметра дымохода и температуры теплоносителя

Посмотрите: Цены на дымоходы из нержавеющей стали

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

• минимальная высота должна быть не менее 5 000 мм или колосниковой решетки;
• при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 500 мм;
• при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба должна быть не ниже конька;
• при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;
• оголовок должен возвышаться над плоской кровлей на высоту не менее 1 000 мм;

максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1000 мм, суммарная длина их проекций на горизонталь не должна превышать 2000 мм. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.
