Примеры практического применения в быту
Как и было обещано в начале статьи, приводим пару полезных схем, в которых используются герконы. Начнем с универсального управления освещением в прихожей. Принцип работы заключается в следующем: при открытии входной двери автоматически включается свет, и спустя несколько минут выключается. При достаточном уровне освещения, свет в прихожей не включается.
Схема управления освещением прихожей
Обозначения:
- Резисторы: R1 – 68 кОм, R2 – 33 кОм, R3 – 470 кОм, R4 – 10 кОм, R5 – 27 кОм.
- Конденсаторы: С1 – 0,1 мкФ, С2 – 100 мкФ х 25 В, С3 – 470 мкФ х 25 В.
- Стабилитрон и диоды: VD1 – КС212Ж, VD2 и VD3 – КД522 (1N4148), VD4 – КД209 (1N4004).
- Транзисторы: VT1 и VT2 – ÌRF840.
- SG1 – любой обычный герконовый датчик, например, 59145-030.
- FR1 – фоторезистор, подойдет любого типа с сопротивлением на свету не ниже 8 кОм, в темноте – 120-180 кОм.
- Триггер D1 – К561ТМ2 (СD4013).
Настройка схемы сводится к подбору сопротивления R1, для выбора оптимального времени задержки отключения освещения.
Теперь рассмотрим схему простой домашней сигнализации, где в также используется типовой герконовый датчик для двери.
Простая домашняя сигнализация
Обозначения:
- Резисторы: R1, R2 и R3 – 100 кОм, R4 – 33 кОм, R5 – 100 кОм, R6 – 1 кОм.
- Конденсаторы: С1 – 100 мкФ х 16 В, С2 – 50 мкФ х 16 В, С3 0,068 мкФ.
- Диоды и светодиод: VD1 и VD2 – КД522 (1Т4148), HL1 — АЛ307Б.
- Транзисторы: VT1 – КТ829, VT2 – К361.
- Микросхема: К561ЛА7.
- S1 – герконовый датчик 59145-030.
В качестве сирены используется звуковой оповещатель АС-10.
Питание схемы осуществляется от аккумулятора 12 В, емкостью 4 А*ч.
Принцип работы этого коммуникационного устройства, название которого расшифровывается как «герметичный контакт», можно объяснить следующим образом. Геркон – миниатюрная цилиндрическая стеклянная колбочка, в противоположные концы которой впаяны два контакта, обладающие ферромагнитными свойствами: подвижный и неподвижный. Колба либо вакуумирована, либо наполнена инертным газом, дабы продлить срок их службы.
Герметизированные магнитоуправляемые контакты
Герметизированные магнитоуправляемые контакты Каталог-проспектМ.: ЦНИИ «Электроника», 1973
Герметизированные магнитоуправляемые контакты (герконы, МК) в большинстве случаев представляют собой два плоских лепестка (контакты-детали) из магнитомягкого сплава (например, 52Н-ВИ, 47 НД или др.), герметически вваренные в противоположные концы стеклянной трубки (баллона) таким образом, что их свободные концы перекрываются на расстоянии 0,3 — 1,1 мм с раствором 30 – 150 мкм. Контактирующие поверхности покрыты благородными металлами или их сплавами. Внутренний объем баллона заполнен защитным газом или вакуумирован. Под воздействием магнитного поля, создаваемого электромагнитной катушкой управления или постоянным магнитом, контакты-детали намагничиваются и притягиваются друг к другу, замыкая электрическую цепь. Когда управляющее поле уменьшается до определенного значения f контакты — детали под воздействием сил упругости размыкаются.На герконах конструируют реле, логические элементы, преобразователи напряжений и токов, датчики неэлектрических величин, коаксиальные переключатели, коммутаторы, исполнительные элементы схем перестройки частоты в ВЧ-устройствах, тумблеры, концевые выключатели, клавишные переключатели и т.п.Герконы могут управляться магнитным полем, создаваемым постоянным магнитом, электромагнитной катушкой управления или их комбинацией.Для повышения срока службы герконов используются различные схемы защиты контактов от электрической эрозии, основанные на применении элементов LС, полупроводниковых диодов, полупроводниковых переменных сопротивлений (варисторов) и кремниевых стабилитронов. При разработке конкретной схемы защиты следует практически уточнять значения элементов схемы. Броски токов и напряжений не должны превышать максимально допустимых значений, указанных в технических условиях или проспектах на герконы. Нужно учитывать, что реактивные сопротивления кабелей (проводов), соединяющих герконы с нагрузками, также уменьшают количество коммутаций. Цепи защиты целесообразно применять и при работе герконов на активную нагрузку – это позволяет значительно повысить количество коммутаций, так как уменьшается разрушительное действие электрической дуги в наиболее опасном при данном виде нагрузки режиме размыкания.1. Применение герконов2. Способы управления герконами3. Способы защиты герконов4. Технические данные и изображения герконовГеркон замыкающий, асимметричный МК-10-3Геркон замыкающий МК-16-3Геркон замыкающий КЭМ-2Геркон замыкающий МУК-1А-1Геркон замыкающий, высокочастотный МК-17Геркон универсальный, перекидной КЭМ-3Геркон замыкающий МК-27-3Геркон замыкающий, измерительный МК-27-ИГеркон универсальный, перекидной МК-27-ПГеркон замыкающий КЭМ-6Геркон замыкающий КЭМ-1Геркон замыкающий МУК-3А-1Геркон замыкающий, измерительный МК-1Геркон замыкающий, вакуумный, высоковольтный МК-52-3В5. Некоторые схемы применения магнитоуправляемых контактов6. Дополнения и правкиСканы документа предоставил Александр Перебаскин (Москва) создатель портала >> Справочник по микросхемам

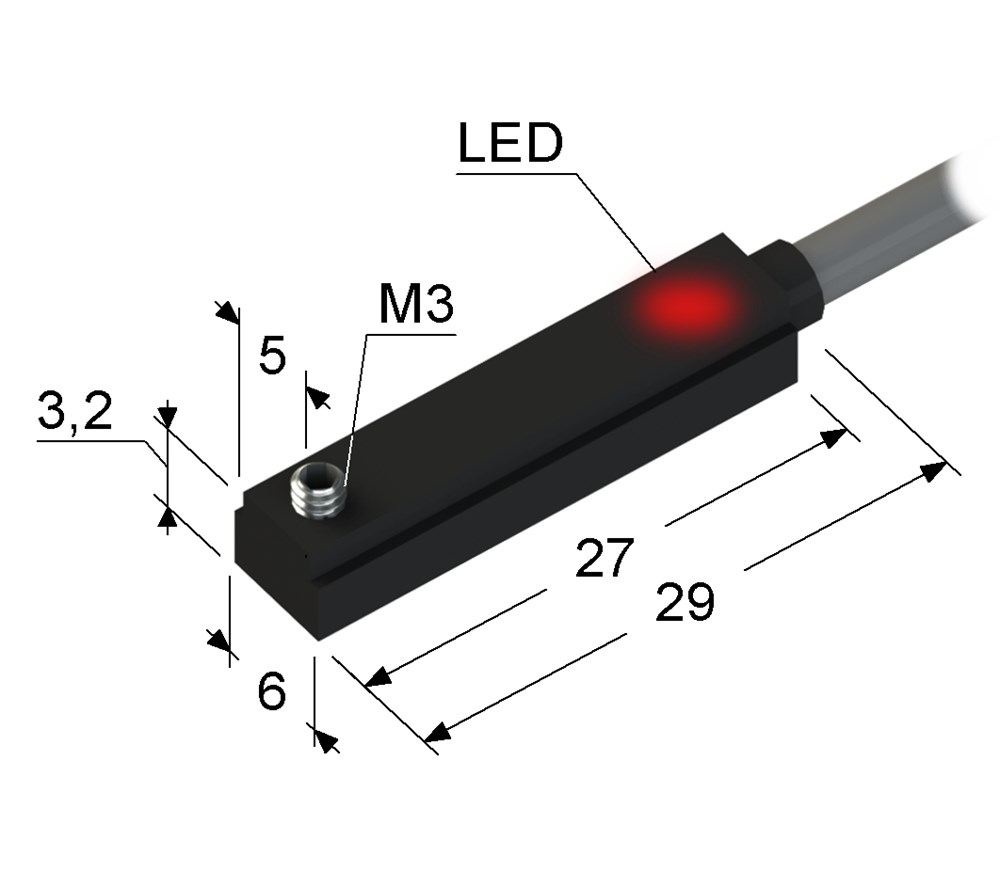

Герконовый датчик
- Область применения.
- Виды герконов.
- Принцип действия и подключение герконов.
- Подключение трёх контактных герконов.
- Как можно использовать геркон, как тревожную кнопку.
- Видео обзор.
1. Область применения.
- Дверей.
- Окон.
- Сейфов.
- Ворот.
- Тревожных кнопок и проч.
- Уличный —
- Вандалозащищённые —
- Для помещений —
- Обманки, куклы —
3. Принцип действия и подключение герконов.
4. Подключение трёх контактных герконов.
5. Как можно использовать геркон, как тревожную кнопку.
Для начала давайте рассмотрим общую схему соединений охранной сигнализации.
Она приведена на рис. 1 и включает:
- приемно контрольный прибор —ПКП;
- извещатели (датчики) — ИО;
- устройства звукового и светового оповещения — ОП;
- блок питания — БП.
Определенные модели ПКП имеют встроенный блок питания с возможностью подключения извещателей. Для небольшого количества датчиков мощности бывает достаточно. На схеме приемо контрольного прибора эти точки обозначаются как выход «плюс» и «минус» или «общий» напряжения 12 Вольт.
Обратите внимание — ПКП является центральной частью сигнализации, что, собственно, определяется назначением и принципом работы системы. Приведенный пример иллюстрирует взаимосвязь оборудования системы безопасности, конкретные схемы подключения технических средств приводятся в документации предприятий изготовителей
Однако, для различных типов датчиков и приборов есть много общего, поэтому соединить их между собой можно не пользуясь специальными инструкциями и описаниями
Приведенный пример иллюстрирует взаимосвязь оборудования системы безопасности, конкретные схемы подключения технических средств приводятся в документации предприятий изготовителей. Однако, для различных типов датчиков и приборов есть много общего, поэтому соединить их между собой можно не пользуясь специальными инструкциями и описаниями.
Что такое герконовый датчик и где он применяется?
Ни одна современная система охраны, контроля, пожаротушения, экстренного оповещения не может функционировать без применения датчиков, связывающих ее с окружающим миром. Датчики определяют наличие задымления, пыли в воздухе, движение объектов и еще множество других изменений.
Герконовый датчик по-прежнему используется во многих подобных системах благодаря своей надежности.
Что такое геркон
Геркон – электромеханическое устройство, замыкающее либо размыкающее электрические контакты под влиянием магнитного поля, генерируемого электромагнитом, либо постоянным магнитом.
Термин «геркон» означает герметичный контакт. Обусловлено это его конструкцией. Состоит он из двух ферромагнитных пластин, запаянных в стеклянную капсулу с двумя выходными контактами и заполненную инертным газом. Такая оболочка минимизирует воздействие окружающей среды и обеспечивает надежное функционирование устройства.
Колба может содержать азот, иссушенный воздух, иной инертный газ. Также из колбы может быть откачан весь газ до состояния вакуума. Этим добиваются повышения уровня коммутируемого напряжения.
Назначение и область применения
Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:
- Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
- Бытовые счетчики.
- Автоматические системы охраны и контроля положения.
- Оборудование, работающее под водой или в условиях высокой влажности.
- Телекоммуникационные системы.
- Медицинское оборудование.
В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.
Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.
Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.
Разновидности
В зависимости от нормального состояния контактов устройства разделяют на:
- замкнутые – цепь размыкается под воздействием магнитного поля;
- переключаемые – под воздействием поля замыкается один контакт, а при отсутствии поля – другой;
- разомкнутые – срабатывание геркона происходит при появлении магнитного поля.
В зависимости от конструкции датчики бывают:
- газовые – стеклянная гильза заполнена сухим воздухом или инертным газом;
- ртутные – на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.
Герконы по техническим характеристикам подразделяются на:
- Герконы.
- Газакон – устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
- Геркотроны – реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
- Герсикон – реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.
Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.
Принцип действия
Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.
Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.
При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.
Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.
Особенности управления контактами геркона
Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:
Управления по средствам магнитного поля от постоянного магнита.
Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.
Линии силового поля воздействующие на герконовые контакты
Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.
Пример монтажа герконовых датчиков на двериА – контакты находятся в разомкнутом состоянии;Б – контакты замыкаются сигнализация срабатывает:
Скрытые герконовые датчики в профиле металлических дверей В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:
- Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
- Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
- Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.
Плюсы и минусы
У герконовых датчиков есть свои преимущества и недостатки. К плюсам относят:
В контактах отсутствует дребезг
Это актуально для тех, выводы которых смочены ртутью.
По сравнению с классическим реле датчики отличаются высоким быстродействием.
Датчик считается долговечным и не поддаётся физическим ударам (например, при неосторожном обращении или падении).
Такой вид датчика не создаёт шум.
Контакты слабо сгорают, так как располагаются в вакууме или инертном газе. Это относится и к тем случаям, когда замыкание с размыванием происходит с возникновением искры.
Доступная для всех цена, так как при производстве не используют тугоплавкие или драгоценные металлы.
Небольшой размер по сравнению с классическими реле.
- По сравнению с открытыми контактами они тяжеловаты.
- Скорость срабатывания ограничена.
- Нужно создавать магнитное поле.
- Бывают случаи, когда контакты остаются в замкнутом состоянии и вывести их из него нельзя.
- Внешние магнитные поля влияют на них.
Конструктивные особенности
Конструкция геркона представляет собой герметичный баллон из стекла, внутри которого находятся контакты. Эти контакты – это сердечники из магнита, которые приварены с торцевых сторон колбы. Внешние части этих сердечников подключаются к электросети. На схеме ниже демонстрируется устройство изделий:
где:
- Колба из стекла.
- Переключающийся контакт.
- Неподвижный контакт.
Самыми распространенными являются герконовые датчики на замыкание. Контакты из ферромагнитной проволоки прямоугольного вида. В зависимости от мощности и размера геркона, сердечники изготовляют из пермаллоевой проволоки. Также покрытие можно заменить и другими металлами (золото, серебро, родий и другие).
В колбу запускают инертный газ или вакуумируют, что не дает возможности развития коррозии в герконовом выключателе. При изготовлении детали также учитывается то, что между сердечниками есть зазор определенного размера.
Дребезг контактов
Отдельно стоит упомянуть и такое неприятное для цифровой техники (где, в основном, и используются герконы) явление как дребезг контактов. После замыкания наблюдается серия бесконтрольных актов потери и приобретения контакта.
Справедливости ради следует отметить, что такое поведение характерно для большинства механических коммутационных аппаратов. Подключив геркон напрямую к синхронному входу можно получить непредсказуемые результаты. Меры, направленные против дребезга контактов:
- Добавка ртути (что чревато ее утечкой при разбитии колбы);
- Подключение через специальные электронные схемы;
- Использование демпфирующих фильтров (в отдельных случаях);
- Программные средства.
Последние реализуются следующими способами:
- Временная задержка;
- Подсчет вторичных коммутаций в течение определенного интервала времени;
- Вычисление длительности текущего состояния.
Импульсная защита — классификация устройств, схемы подключения, особенности электромонтажных работ
Промежуточное реле — классификация, назначение, подключение и особенности срабатывания (Инструкция)
Преимущества
Герконовые датчики обладают следующими преимуществами:
- Полная герметичность позволяет использовать их в пожароопасных помещениях и агрессивных средах.
- Моментальное срабатывание позволяет использовать их в устройствах с высокой коммутационной частотой.
- Исключение дребезга контактов у ртутных датчиков. Они применяются в оборудовании с повышенными требованиями к чистоте сигнала.
- Малые габариты от 4 мм, простота конструкции, низкая стоимость изготовления.
- Высокая функциональность и универсальность реле.
- Возможность коммутировать маломощные сигналы.
- Большой температурный диапазон работы — от -55 до + 110 ºC.
- Высокая прочность сердечников.
- Отсутствие поверхностей трения.
Высокая универсальность, надежность и цена по-прежнему позволяют герконам соперничать с прямыми конкурентами.
Разновидности
Устройство работает по принципу размыкания, либо замыкания линии, передающей электричество. Напряженность магнитного потока задает замкнутое или разомкнутое положение
Примечательно, что не важно, откуда возникает магнитное поле. Оно может появляться как от электромагнита, так и постоянного магнита. Намагничивание в устройстве начинает происходить тогда, когда под действие попадают силовые линии
После этого, сила упругости преодолевается и притягивает контакты друг к другу. В итоге цепь замыкается
Намагничивание в устройстве начинает происходить тогда, когда под действие попадают силовые линии. После этого, сила упругости преодолевается и притягивает контакты друг к другу. В итоге цепь замыкается.
В таком состоянии датчик будет находиться до тех пор, пока будет оставаться магнитное поле. После прекращения воздействия силовых линий контакты размыкаются. Чтобы произошло следующее замыкание, необходимо, чтобы создалось поле вокруг устройства снова.
Исходя из этого, специалисты считают геркон переключателем.
Замыкающие
Замыкающие по своему принципу работы постоянно находятся в разомкнутом состоянии. Для них это нормальное статичное положение, а контакты между собой не соединятся.
Переключающие
У такого типа в составляющей конструкции есть три вывода. При нормальном состоянии, когда отсутствует влияние электромагнитного поля, оба контакта замкнуты (один с другим). После появления поля, в одном контакте происходит замыкание, а тот, который замкнут нормально — размыкается.
Размыкающие
Размыкающие отличаются тем, что когда магнитное поле отсутствует, контакты соединяются между собой. Такой тип относят к нормально разомкнутым.
Типы по технологическим особенностям
Так как конструкций различных герконовых реле много, выделяют ряд характеристик. Благодаря ним можно отличать конкретный вид от остальных. К основным характеристикам относят:
- Время отпускания — этот тот период времени от момента, когда ток в катушке пропадает, до перехода контактов в своё обычное положение. Промежуток времени — 0,2-1 мкс.
- Уровень вибрации. Этот заданный уровень нельзя превышать, так как стеклянные колбы трескаются. Измерение величины вибрации происходит количеством колебания в секунду.
- Время реакции. Промежуток времени, начинающийся с подачей тока, и завершаемый в момент размыкания или замыкания. Составляет примерно 0,5-2 мкс.
- Допустимое показание. Мощность герконового датчика определяется из совокупности сечения контактов и материала. Измерение происходит в кВт и Вт.
- Емкость контактов. Она может измеряться только тогда, когда контакты разомкнуты.
Сухие
Сухой выглядит как герметичный баллон, состоящий из стекла. Внутри него находятся контакты. К контактам относятся сердечники из магнита, они привариваются снаружи колбы, с торца. При этом ртуть в этом случае не добавляется.
Ртутные
При ртутном контакте в стеклянный корпус добавляются ртутные капли, благодаря которым смачивается деталь. При срабатывании геркона качество контакта улучшается. Благодаря такой системе можно избежать дребезга и вибрации в контактах. Это увеличит время срабатывания.
Преимущества и недостатки
Малогабаритный геркон рассчитан на ток аналогичный стандартному реле
К положительным факторам применения герконов относятся:
- отсутствие дребезжания у модификаций с ртутными выводами;
- надежность – датчик не сломается при падении и превышает показатели стандартного реле в 100 раз;
- отсутствие рисков обгорания контактов, расположенных в вакууме или инертном газе;
- малогабаритный датчик рассчитан на ток, аналогичный стандартному реле;
- наличие гальванической развязки – устройства подключаются к сети последовательно;
- коммутация слабых сигналов;
- большое количество включений без трения;
- эксплуатация без привязки к источнику электричества.
К минусам эксплуатации герконов относятся:
- большой вес в сравнении с реле с открытыми контактами;
- необходимость генерации магнитного поля;
- не всегда выдерживают удары и вибрации;
- необходимость защиты от внешнего магнитного поля;
- сложность вывода контактов из замкнутого состояния;
- ограниченная скорость срабатывания.
При воздействии большого тока происходит самопроизвольное размыкание контактов.
Управление герконом при помощи катушки с постоянным током
Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп. Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.
Герконы в колбе из зеленого стекла.
Преимущества и недостатки герконов
Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт. Сравнительные характеристики герконов приведены в таблице ниже:
Будет интересно Варисторы – что это такое, принцип действия, характеристики и параметры.
Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000Гц, а скорость срабатывания и отпускания находится в пределах (0,5 – 2,0мс) И (0,2 – 1,0мс) соответственно. Срок службы некоторых герконов доходит до 4 – 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузкой а также работа герконов без применения источников электрической энергии.
Недостатки герконов
На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.
Как подключить геркон.
Принцип работы геркона
Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности
При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь
В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.
Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.
У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.
Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.
Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.
Способы управления, примеры использования
Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.
Механические параметры герконов
К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп).
Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.
Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.
Электрические параметры герконов
Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз.
Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.
Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax.
Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.
