Характеристики группы В данную группу входят провода с медными и алюминиевыми жилами, предназначенные для электрических установок в осветительных и силовых сетях, а также для монтажа электрооборудования.
Марки, элементы конструкции и области применения
| Марка провода | Конструктивные особенности | Область применения |
| АПВ | Провод с алюминиевой жилой с поливинилхлоридной изоляцией | Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей |
| ПВ1 | Провод с медной жилой с поливинилхлоридной изоляцией | То же |
| ПВ2 | Провод с медной жилой с поливинилхлоридной изоляцией, гибкий | Для монтажа участков электрических цепей, где возможны изгибы проводов |
| ПВЗ | Провод с медной жилой с поливинилхлоридной изоляцией повышенной гибкости | То же |
| ПВ4 | Провод с медной жилой с поливинилхлоридной изоляцией, особо гибкий | Для монтажа участков электрических цепей, где возможны частые изгибы проводов |
| АППВ | Провод с алюминиевыми жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием | Для негибкого монтажа |
| ППВ | Провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием | То же |
| АПБПП | Провод плоский с двумя алюминиевыми жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката | Для неподвижной прокладки в осветительных сетях |
| ПБПП | Провод плоский с двумя медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката | То же |
| ПБППз | То же с заземляющей жилой | То же |
| ПУНП | Провод плоский с медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката | То же |
| ПРКА | Провод с медной жилой с изоляционно-защитной оболочкой из кремнийорганической резины | Для фиксированного монтажа в устройствах и приборах с повышенной рабочей температурой |
Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ выпускаются в соответствии с ГОСТ 6223-79, провода марки ПРКА в соответствии ТУ 16.505.317-76. Провода марок АПБПП, ПБПП, ПБППз и ПУНП выпускаются в соответствии с ТУ 16.К80-08-89, ТУ 16.К 13-020-93 и по документации производителей.
Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ, ПБППз предназначены для эксплуатации в сетях на номинальное переменное напряжение до 450 В частотой до 400 Гц или постоянное напряжение до 1000 В, остальные с пластмассовой изоляцией в сетях на номинальное переменное напряжение 250 В частотой 50 Гц, провода марки ПРКА в сетях на номинальное переменное напряжение до 660 В.
Длительно допустимая температура токопроводящих жил проводов с пластмассовой изоляцией не должна превышать 70 «С, проводов марки ПРКА — 180 «С.
Конструктивные параметры проводов
| Марка провода | Число жил | Диапазон номинальных сечений, мм | Класс жил |
| АПВ | 1 | 2,5-16/25-120 | 1/2 |
| ПВ1 | 1 | 0,5-10/16-95 | 1/2 |
| ПВ2 | 1 | 2,5-95 | 2 |
| ПВЗ | 1 | 0,5-1,5 2,5; 4,0 6,0-95 | 2 4 3 |
| ПВ4 | 1 | 0,5; 0,75/1,0; 1,5/2,5; 4,0/ 6,0; 10 | 5/4 или 5/5/4 или 5 |
| АППВ | 2 или 3 | 2,5-6,0 | 1 |
| ППВ | 2 или 3 | 0,75-4,0 | 1 |
| АПБПП | 2 | 2,5; 4,0 | 1 |
| ПБПП | 2 или 3 | 15-25 | 1 |
| ПБППз | 3 | 1,0-2,5 | 1 |
| ПУНП | 2/2 или 3 | 1,0/1,5-6,0 | 1/1 |
| ПРКА | 1 | 0,5-2,5 | 1 |
Номинальная толщина изоляции проводов марок АПВ, ПВ, АППВ, ППВ, мм
| Номинальное сечение жилы, мм2 | Значения толщины |
| 0,5-1,0 | 0,6 |
| 1,5 | 0,7 |
| 2,5-6,0 | 0,8 |
| 1,0 | |
| 1,2 | |
| 1,4 | |
| 1,6 |
Номинальная толщина разделительного основания проводов марок АППВ и ППВ составляет 0,5 мм, ширина — 1,0 мм.
Номинальная толщина изоляции проводов марок АПБПП и ПБПП составляет 0,5 мм, толщина оболочки 0,8 мм, для проводов марки ПУНП — 0,5 мм и 0,7 мм соответственно.
Наружные размеры проводов марок АПВ, ПВ, мм
| Номинальное сечение жилы, мм2 | Марка провода | |||
| АПВ,ПВ1 | ПВ2 | ПВЗ | ПВ4 | |
| 0,5 | 2,4 | — | 2,6 | 2,6 |
| 0,75 | 2,6 | — | 2,8 | 2,8 |
| 1,0 | 2,8 | — | 3,0 | 3,0 |
| 1,5 | 3,3 | — | 3,4 | 3,5 |
| 2,5 | 3,9 | 4,2 | 4,2 | 4,2 |
| 4,0 | 4,4 | 4,8 | 4,8 | 4,8 |
| 6,0 | 4,9 | 5,4 | 6,3 | 6,3 |
| 10 | 6,4 | 6,8 | 7,6 | 7,6 |
| 16 | 8,0 | 8,0 | 8,8 | — |
| 25 | 9,8 | 9,8 | 11 | — |
| 35 | 11 | 11 | 12,5 | — |
| 50 | 13 | 13 | 14,5 | — |
| 70 | 15 | 15 | 17 | — |
| 95 | 17 | 17 | 19 | — |
| 120 | 19 | — | — | — |
Наружные размеры проводов марок АППВ и ППВ, мм
| Число и номинальное сечение жил, мм2 | Толщина | Ширина | Число и номинальное сечение жил, мм2 | Толщина | Ширина |
| 2х0,75 | 2,6 | 6,4 | 3х0,75 | 2,6 | 10,2 |
| 2х1,0 | 2,8 | 6,8 | 3х1,0 | 2,8 | 10,8 |
| 2х1,5 | 3,3 | 7,8 | 3х1,5 | 3,3 | 12,3 |
| 2х2,5 | 3,9 | 9,0 | 3х2,5 | 3,9 | 14,1 |
| 2х4,0 | 4,4 | 10,0 | 3х4,0 | 4,4 | 15,6 |
| 2х6,0 | 4,9 | 11,0 | 3х6,0 | 4,9 | 17,1 |
Наружные размеры и масса проводов марки ПУНП
| Число и номинальное сечение жилы, мм2 | Толщина, мм | Ширина, мм | Масса, кг/км |
| 2х1,5 | 3,6 | 9,5 | 56 |
| 2х2,5 | 4,0 | 10,3 | 74 |
| 2х4,0 | 4,8 | 11,8 | 110 |
| 3х1,5 | 3,6 | 15,5 | 80 |
| 3х2,5 | 4,0 | 16,5 | 110 |
Массы проводов марок АПВ, ПВ, кг/км
| Номинальное сечение жилы, мм2 | Марка провода | ||||
| АПВ | ПВ1 | ПВ2 | ПВЗ | ПВ4 | |
| 0,5 | — | 8,5 | — | 9 | 10 |
| 0,75 | — | 11 | — | 12 | 12 |
| 1,0 | — | 14 | — | 14 | 15 |
| 1,5 | — | 20 | — | 20 | 20 |
| 2,5 | 16 | 30 | 31 | 31 | 31 |
| 4,0 | 21 | 45 | 48 | 48 | 48 |
| 6,0 | 29 | 65 | 69 | 70 | 70 |
| 10 | 47 | 110 | 115 | 115 | 120 |
| 16 | 66 | 170 | 180 | 180 | — |
| 25 | 110 | 270 | 280 | 290 | — |
| 35 | 150 | 370 | 380 | 380 | — |
| 50 | 200 | 490 | 520 | 520 | — |
| 70 | 270 | 700 | 710 | 730 | — |
| 95 | 370 | 970 | 980 | 990 | — |
| 120 | 440 | — | — | — | — |
Массы проводов марок АППВ, ППВ, кг/км
| Номинальное сечение жилы, мм2 | Марка провода | |
| АППВ | ППВ | |
| 2х0,75 | — | 22 |
| 2х1,0 | — | 30 |
| 2х1,5 | — | 40 |
| 2х2,5 | 32 | 62 |
| 2х4,0 | 43 | 92 |
| 2х6,0 | 58 | — |
| 3х0,75 | — | 33 |
| 3х1,0 | — | 45 |
| 3х1,5 | — | 60 |
| 3х2,5 | 48 | 94 |
| 3х4,0 | 64 | 140 |
| 3х6,0 | 87 | — |
← Назад
Похожие документы
Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Провода марок АПВ и ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей.
Провода предназначены для заземления в системах защиты от короткого замыкания и для специального применения при ремонтных работах в системах с большими токами.
Провода силовые гибкие с этиленпропиленовой изоляцией марки ПВЭп-М предназначены для работы в электрических сетях и для выводных концов электрических машин и аппаратов на номинальное напряжение до 660 В частотой до 400 Гц или 1000 В постоянного тока.
Провод предназначен для внутренних и наружных соединений подвижного состава рельсового транспорта и троллейбусов в качестве комплектующих изделий (для достройки спроектированных единиц подвижного состава и ремонта), на напряжение 660 В переменного тока частотой до 400 Гц или 1000 В постоянного тока, для монтажа при ограниченных перемещениях и для фиксированного монтажа при воздействии смазочных масел и дизельного топлива.
Провода марки ПРМТ предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью в тепловозах и тяговых агрегатах при внутренних и наружных соединениях электрооборудования, а также для межсекционных соединений на номинальное напряжение 220, 660 и 3000 В переменного тока частоты до 400 Гц или 500,1000 и 4500 В постоянного тока соответственно. Допускается применение провода на напряжение 220 В переменного тока при напряжении до 250 В.

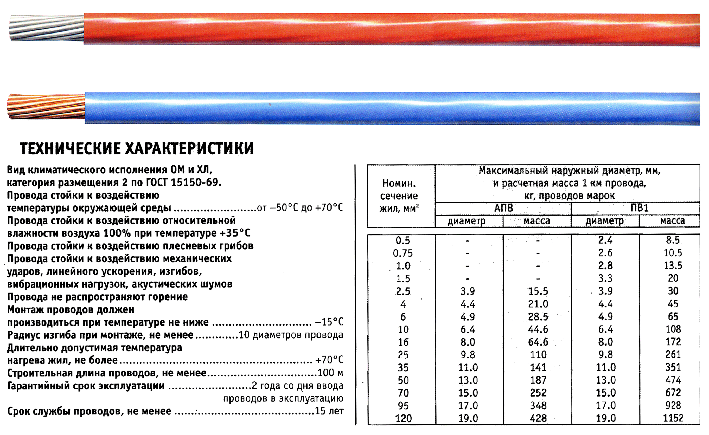

Технические характеристики
Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
Провода стойки к воздействию температуры окружающей среды: от -50оС до +70оС.
Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35оС.
Провода стойки к воздействию плесневых грибов, механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
Провода не распространяют горение.
Монтаж проводов должен производится при температуре не ниже -15оС.
Радиус изгиба при монтаже, не менее 5 диаметров провода.
Строительная длина проводов, не менее 100 м.
Срок службы проводов, не менее 15 лет.
| ПВ3 | ПВ4 | |||
| диаметр | масса | диаметр | масса | |
| 0.5 | 2.6 | 2.6 | ||
| 0.75 | 2.5 | 2.8 | ||
| 1.0 | 2.6 | 3.0 | ||
| 1.5 | 3.2 | 3.5 | ||
| 2.5 | 4.2 | 4.2 | ||
| 4.0 | 4.8 | 4.8 | ||
| 6.0 | 6.3 | 6.3 | ||
| 10.0 | 7.6 | 118 | 7.6 | 116 |
| 16.0 | 8.8 | 181 | ||
| 25.0 | 11.0 | 271 | ||
| 35.0 | 12.5 | 381 | ||
| 50.0 | 14.5 | 519 | ||
| 70.0 | 17.0 | 722 | ||
| 95.0 | 19.0 | 970 | ||
| 120.0 | 22.0 | 1257 | ||
| 150.0 | 24.0 | 1534 | ||
| 185.0 | 26.5 | 1893 | ||
| 240.0 | 30.0 | 2507 | ||
| 300.0 | 33.5 | 3035 | ||
| 400.0 | 37.5 | 4085 |
Другая продукция из рубрики «Провода установочные»
Обзор характеристик провода ПВ-3

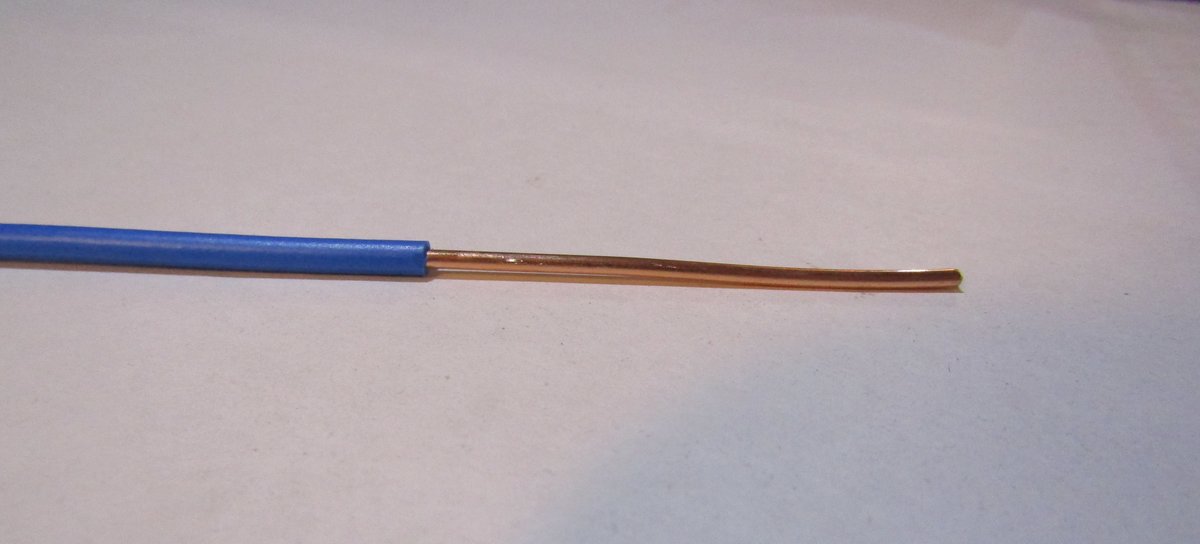

Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.
Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.
В конструкцию устройства входят такие элементы:
- Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
- Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.
Основные параметры
Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.
Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.
Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

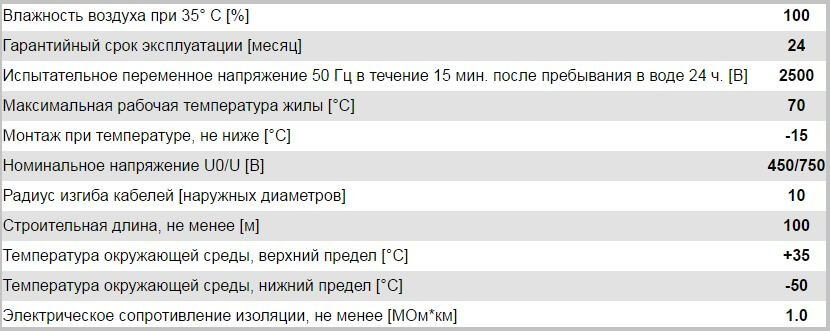

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

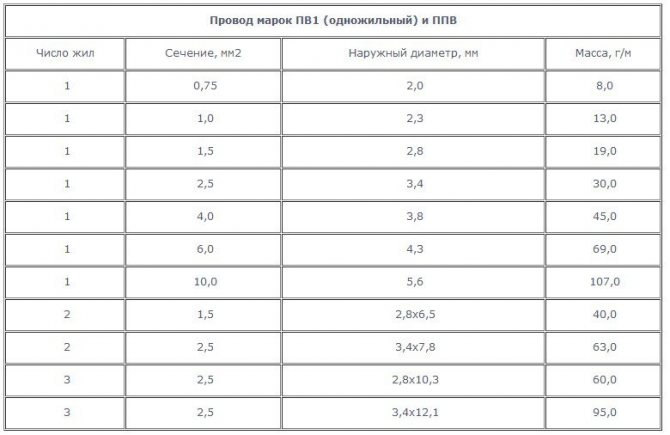

Наружный диаметр, сопротивление изоляции и масса 1 км провода:
Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.
Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».
Область применения
Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.
Сферы применения изделия можно поделить на такие разделы:
- коммуникационные системы;
- жилые, нежилые и производственные помещения;
- электрическая проводка, как в помещении, так и на уличных пространствах.
Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.
Что еще важно знать?
Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.
Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:
Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!
Главные свойства
Рассмотрев основные технические характеристики, специалистами выведены его параметры. Так, ПВ-3 проявляет устойчивость к повышенной влажности воздуха.
Также ему не страшно наличие влаги либо конденсат. Согласно данным производителя, рабочая температура колеблется от -70 до +60 градусов по Цельсию.
Благодаря этим характеристикам, его выбирают для монтажа электричества в ванной комнате либо бане.
Это возможно за счет материала изоляции. Поливинилхлорид не пропускает искру от жилы наружу, что предотвращает пожар.
Широко используется его как заземление. Диаметр наружного слоя подбирают согласно правилам устройства электроустановок.
Производитель закладывает срок использования провода – не менее 15 лет. В продажу поступают мотки ПВ-3, в которых содержится до 100 метров проводника.
В зависимости от условий эксплуатации, ПВ-3 имеет разную площадь поперечного разреза. В таблицах ниже приведены более конкретные данные о технических свойствах проводника.
Таким образом, проанализировав основные характеристики и особенности конструкции, можно выделить главное отличие ПВ-3 от подобных проводов. Заключается оно в материале изоляционного слоя. Поливинилхлорид характеризуется повышенной прочностью.
Сравнительные характеристики ПУВ с другими проводами
По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:
- Меньше сечение провода;
- Состав сплава проводов, уменьшенный процент меди;
- Состав изоляционного слоя, он должен быть из негорючих материалов;
- Толщина слоя изоляции бывает уменьшена до 20%.
Сравним параметры других марок, сведенных в таблицу:
| Тип проводов | Количество жил | Производимые сечения, мм2 | Класс по сечению жил |
| АПВ | одна | 2,5…1625-120 | Первый, второй |
| ПВ-1 | 0,5…1016-95 | Первый, второй | |
| ПВ-2 | 2,5…95 | Второй | |
| ПВ-З | одна | 0,5…1,5 2,5; 4,0 6,0-95 | Второй, третий, четвертый |
| ПВ-4 | одна | 0,5; 0,751,0; 1,52,5; 4,06,0; 10 | Четвертый, пятый |
| АППВ | Две — три | 2,5…6,0 | Первый класс |
| ППВ | 0,75…4,0 | ||
| АПБПП | две | 2,5; 4,0 | |
| ПБПП | Две — три | 15…25 | |
| ПБППз | Три | 1,0…2,5 | |
| ПУНП | Две — три | 1,01,5…6,0 | |
| ПРКА | одна | 0,5…2,5 |
Для прокладки сети освещения в квартирах и частных домах идеально подходят провода сечением 0,75 мм2. Исходя из данных таблицы видно у некоторых марок такое сечение не производится, а другие не вызывают доверия по качеству, поэтому потребители предпочитают приобретать ПВ-1.
Предлагаемые аналоги провода
Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:
- вариации конфигураций;
- разнообразные геометрии поперечного сечения.
Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».
Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250 Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.
Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.
Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:
- гибкость;
- малая степень дымовыделения;
- высокая пожароопасность.
Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит .
Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.
Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.
Недостатки:
- материалы не высокого качества;
- мгновенная потеря своих свойств при нагревании.

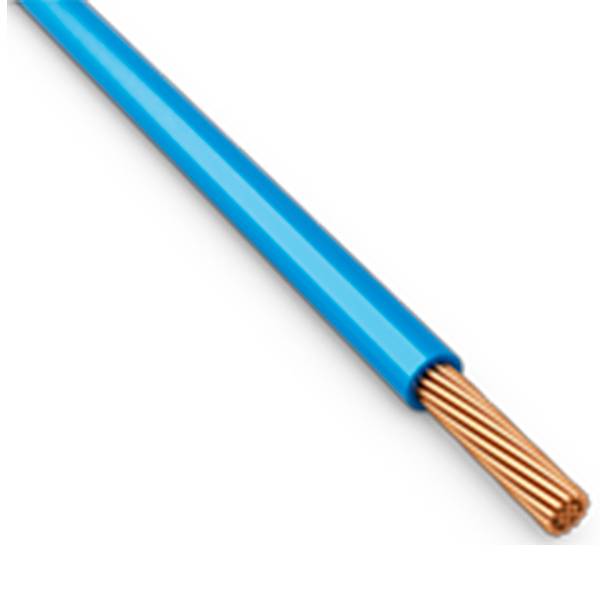

Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариациях Одножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.
Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.
Недостатки:
- одножильные кабеля менее гибкие;
- многожильные кабеля обладают большей стоимостью.
Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».
Провод ПВ 3: технические характеристики
Кабель ПВ-3расшифровывается так: П – обозначает провод, В- указывает, то, что в конструкцию кабеля входит изоляция винилового типа, а цифра три обозначает класс гибкости к которому относится электропроводящая жила кабеля. Чем больше цифра, тем большей гибкостью обладает кабель.
Медный кабель ПВ-3, который имеет сечение 1х4, 1х6, 1х35, 1х25, 1х16, 1х10, 3х 2,5, 3х1,5 и 3х0,75 выпускается на Московской фирме, которая имеет название МосКабельмет. Такой кабель часто бывает зеленым или желто-зеленый. Также он включает в себя медную жилу, которая является очень прочной и гибкой. Эта жила многопроволочная, а это означает что отличное проведение электричества, может эксплуатироваться долгий срок и является очень прочным. Проведение всех технических характеристик, ни имеет смысла, так как в некоторых особенностях кабеля могут разобраться только эксперты.
Можно выделить 6 основных характеристик, а именно:
- Применяется такой кабель в силовых и осветительных цепях;
- Он рассчитан на эксплуатацию с переменным напряжением 400В и постоянным 1000В;
- Температура, при которой может использоваться кабель, составляет от -50 и до + 75 градусов, а монтаж возможен при температуре не ниже – 15 градусов;
- Можно использовать его при влажности 100%;
- Угол изгиба возможен до 90 градусов;
- Срок использования по гарантии составляет 2 года, а на практике показывает до 15 лет.
Из-за широкого сечения, кабель может быть использован в любых сферах. К примеру, монтаж проводки в квартире, создание отдельной электросети, питание разных электрических приборов и тому подобное.
Сфера применения кабеля ППВ
Такое изделие часто используют для прокладки электропроводки и силовых установок. Подходит для применения в щитках с постоянным напряжением 380 Вт и частотой до 350 Гц. Если переменный ток, то провод применяется при напряжении до 1000 Вт.
Сфера применения зависит от того, из чего изготовлен внешний слой кабеля. Провод можно использовать для постоянной и негибкой прокладки. Желательно прокладывать кабель ППВ в гофрах и кабель-каналах. Сфера применения достаточно широкая, даже в промышленности или атомных станциях. Основные места, где используется кабель ППВ:
- Проводка снаружи помещения;
- Жилые и офисные здания;
- Промышленные предприятия.
Для станков, аппаратов, устройств освещения, электроустановок применяется такой же провод.
Маркировка кабеля
Основные преимущества использования кабель ППВ для прокладки проводки:
- Если провод расположить внутри бетонной стены и замаскировать под слоем отделочного материала, то он будет иметь высокую пожарную безопасность. Это объясняется тем, что внутри стены не циркулирует воздух и поэтому горение не распространится;
- Кабель имеет защиту от прикосновения и неосторожных механических воздействий. Скрытая прокладка позволяет повысить срок службы провода, потому что исключается воздействие отрицательных источников окружающей среды;
- При скрытой прокладке кабель не будет портить внешний вид помещения.
Но у такого изделия есть свои минусы:
Если при скрытой прокладке провода допущена ошибка, то придется вскрывать всю стену, чтобы до него добраться. В итоге, придется заново ремонтировать стену, а это не дешево;
Трехжильный ППВ
- Наращивание кабелей способом скрутки приводит к повышению сопротивления, образованию искр, особенно если к сети подключена мощная техника. Из-за этого кабель сильно перегревается, что может привести к возгоранию;
- Проблемы, появляющиеся в процессе поиска кабелей или при монтаже старой проводки. Необходимо ломать всю стену, чтобы найти провод.
Обозначение маркировки
Начнем с расшифровки аббревиатуры. Вопросы могут возникнуть из-за дополнительных цифр, которые добавляют после двух основных заглавных букв. Приступим:
- Буква «П» на первом месте указывает на то, что продукция является проводом. Помимо проводов, данные изделия делятся на две категории – шнуры (Ш) и кабели (К).
- Буква «В» на втором месте указывает на тип используемой изоляции. В данном случае речь идет о поливинилхлоридной оболочке, положительным качеством которой является устойчивость ко многим физическим и химическим воздействиям. Это один из основных материалов, применяемых в качестве диэлектрика.
- Последняя цифра указывает на класс гибкости кабеля – от «1» до «5». Чем выше данное значение, тем более гибким будет изделие.
Провода делятся на две основные категории – установочные и монтажные. К первым относятся изделия, которые допустимо использовать в течение продолжительного срока на одном и том же месте. Речь идет, к примеру, об установке розетки, выключателя и т. п. Монтажный провод предназначен для многократного применения и временного подключения различного оборудования.
Логично, что более гибкий кабель следует называть монтажным, в то время как изделие пожестче – установочным. Для примера, ПВ1 – установочный провод, который не рекомендуется постоянно перемещать и использовать в разных местах, ПВ3 – монтажный.
Механические и электрические параметры провода ПВ3
Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.
Механические характеристики провода ПВ3
К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.
Итак:
Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.
Стенд для испытания провода на изгиб при низких температурах
Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.
Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С
При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля
При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Понятное дело, что цена на такой провод выше.
Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.
Электрические характеристики провода ПВ3
Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны
И при выборе провода их никак нельзя обделять своим вниманием
Итак:
Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.
Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.
Максимально допустимые сопротивления провода ПВ3
Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям
Для этого изоляцию подвергают высоковольтным испытаниям.
Основные характеристики провода ПВ3
Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.
Расшифровка названия провода ПуГВ
Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2. Толщина изоляции у проводов различных сечений
Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску
Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
Условия хранения и транспортировки провода
Во время хранения, кабельный барабан должен стоять, а не лежать. Разрешается хранение таких проводов на открытом воздухе, под навесом, чтобы на него не попадали осадки.
При хранении концы провода нужно защищать от внешних воздействий (ультрафиолетовые лучи, вода, химикаты).
Важно! Провода с волокнистой, эмалевой защитой и оболочкой из других влагопоглощающих составов нужно хранить только в складских помещениях. Перевозка кабелей в катушке
Перевозка кабелей в катушке
При вскрытии упаковки с кабелем, нужно подложить под барабан фанеру или доску.
Важно! Если упаковка повреждена, то такое изделие эксплуатировать не рекомендуется. Температура в помещении должна быть не ниже 15 градусов
Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов
Температура в помещении должна быть не ниже 15 градусов. Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов.
Время от времени рекомендуется проверять изделие на наличие механических повреждений. Так как, если они имеются, это может существенно сократить срок службы продукции и привести к неприятным последствиям.
Вам это будет интересно Плинтус с обогревом
Важно! Перевозка выполняется только в специальной грузовой машине, куда барабан помещается при помощи погрузчика. Далее, катушки нужно закрепить тросами, чтобы они не повредились
Правильное хранение
Запрещается пытаться самостоятельно перетаскивать или перекатывать катушки по земле, это может повредить внешний резиновый слой.
Расшифровка названия и номенклатура проводов ПВ1
Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.
Расшифровка названия проводов ПВ1
Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.
Расшифровка проводов ПВ 1
Итак:
Пув
- Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
- Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
- Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.
Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.
То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.
Номенклатура проводов ПВ1
Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.
Зависимость сечения провода и его массы
Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.
Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:
Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.
Провода ПВ 1 сечением до 10 мм2
- Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
- А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.
Провод ПВ1 16
Где применяется провод ппв, и какие его технические характеристики: расшифровка аббревиатуры, эксплуатация
Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.
Диаметр отдельных проволок для проводов различного сечения
Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.
Толщина изоляции провода в зависимости от сечения
Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.
Окраска проводов ПВ 1
В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.
