Перекрестный выключатель, схема подключения
Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает. Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями .
Понять принцип работы перекрестного выключателя поможет следующий рисунок:
А1 — принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 — схема разводки проводов с использованием распределительной коробки. В2 — схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель. В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым — провода с Нулем.
Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:
Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.
Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:
Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.
Для терминалов номер Яндекс Кошелька 410012390761783
Или на карту 5106 2110 0462 8702 Получатель SERGEI GUTOV
Для Украины — номер гривневой карты (Приватбанк) 5168 7423 0569 0962 Получатель Гутов Сергей Михайлович
На всякий случай кошелек webmoney: R158114101090
Доктор Лом. Первая помощь при ремонте, Copyright 2010-2017
Управление освещением с трех мест и более
Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.
Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).
Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.
Принцип работы перекрестного переключателя (выключателя)
Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.
Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.
Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.
Схема подключения проходного выключателя для управления из 3х мест
Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.
Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.
Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.
Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.
Схема подключения проходного выключателя для управления из 4х мест
Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.
При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.
При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.
Схема подключения проходного выключателя для управления из 5 мест
Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:
Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)
Как работает устройство и чем отличается от обычного?
Проходной выключатель является устройством, по внешнему виду практически не отличающимся от обычного. Однако, предназначение его несколько шире. Помимо классического включения и выключения аппарат осуществляет переключение цепей между собой за счет трех неподвижных контактов.
Данный тип выключателей обычно используется «в паре». Устройства включаются последовательно и разделяют (расщепляют) фазные провода. В момент перекидывания контактов внутри проходного аппарата происходит размыкание одного участка электрической цепи и замыкание другого.
При этом схема подключения в сеть этого устройства изменяется таким образом, что любой другой выключатель в цепи готов осуществлять управление источниками света. Так же есть возможность подключения проходного выключателя с осуществлением работы как обычного, но тогда теряется смысл всех элементов его конструкции.
Внимание В отличии от простого выключателя проходной более удобен в некоторых случаях, за счет дополнительной функции переключения. Он может использоваться как в паре, так и одиночно, выполняя роль обычного.
Парное включение существенно расширяет функциональность устройств, но требует больших затрат
Так как происходит разделение фазного провода на два, то возрастает количество соединений, а, следовательно, и используемых кабелей
Парное включение существенно расширяет функциональность устройств, но требует больших затрат. Так как происходит разделение фазного провода на два, то возрастает количество соединений, а, следовательно, и используемых кабелей.
Так же стоимость такой сети увеличивается и за счет необходимости приобретения второго выключателя. Дешевле обойдется простой аппарат, но он будет сильно уступать проходному по функционалу.
Схема подключения выключателей из нескольких зон
Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку. Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия. Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм
Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.
Подключение перекрёстного выключателя проводится в несколько действий:
- разрабатывают электрическую схему соединений;
- высверливают каналы, необходимые для укладки проводки;
- в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;
Эту задачу выполняют после отделочных работ
- рычажком электрощита перекрывают подачу электротока в зону монтажа коммутационного аппарата;
- от распределительной коробки к щитку, осветительным приборам и выключателям тянут кабель;
- к контактам светильников подводят нулевую жилу;
- к контакту первого проходного выключателя подсоединяют фазную жилу;
Работа выполняется после отключения электричества
- систему дополняют парными проводами, идущими от одного выключателя к другому;
- контакты последнего перекрёстного выключателя подводят к осветительным приборам через распределительную коробку.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
Схемы подключения
Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.
Электрическая схема
Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.
Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.
При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.
Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.
Монтажная схема с распредкоробкой
За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.
Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Управление освещением с трех мест и более
Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.
Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).
Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.
Принцип работы перекрестного переключателя (выключателя)
Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.
Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.
Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.
Схема подключения трех выключателей
Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.
Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.
Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.
Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

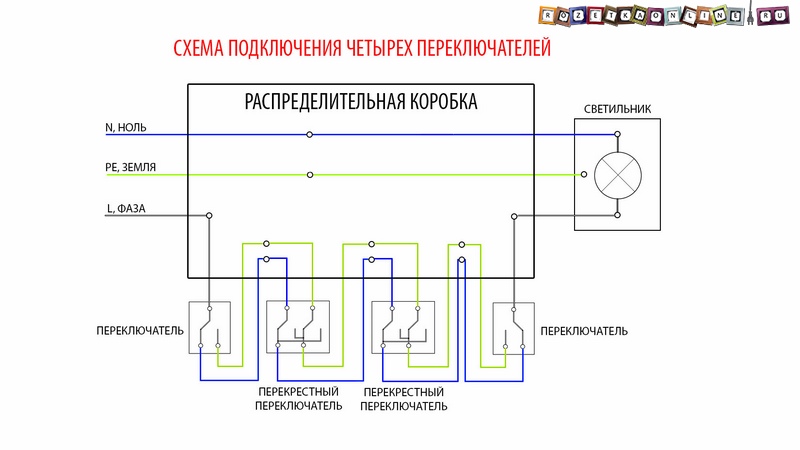

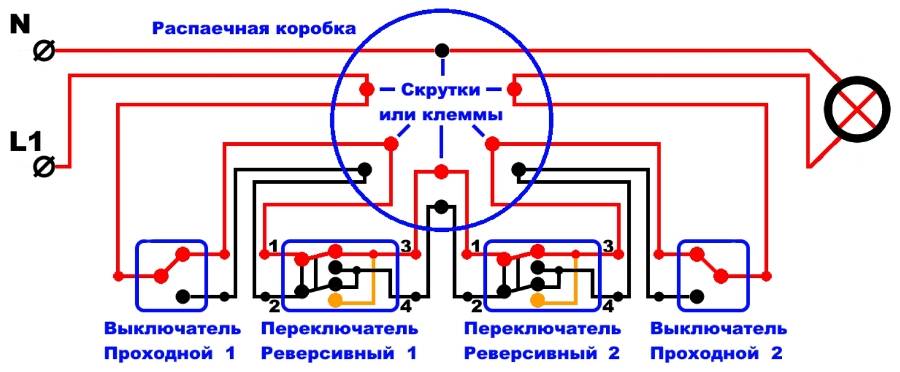

Схема подключения четырех выключателей
Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.
При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.
При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.
Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:
- относительно высокая стоимость;
- сравнительно низкая надежность;
- возможность ложных срабатываний;
- сложность обслуживания и ремонта.
Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.
Электрика в жилых помещениях
- Электромонтаж в квартире
- Электрика в однокомнатной квартире
- Электрика в двухкомнатной квартире
- Электрика в трехкомнатной квартире
- Электрика в четырехкомнатной квартире
- Электромонтаж на даче
- Электромонтаж в частном доме
- Электромонтаж в загородном доме
- Электромонтаж в деревянном доме
- Электрика в доме из СИП панелей
- Электромонтаж в гараже
- Электромонтаж в коттедже
- Электромонтаж в таунхаусе
- Электрика в бане и сауне
- Электрика в бытовке
- Электрика в щитовом доме
- Электрика в брусовом доме
- Электрика в каменном и кирпичном доме
- Замена электрики в “Хрущевке”
- Замена электрики в “Сталинке”
- Замена электропроводки в панельном доме
- Временное электроснабжение
- Монтаж скрытой электропроводки
- Скрытая проводка в деревянном доме
Технические характеристики
Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.
ABB Basic 55 белый:
| Номинальное напряжение сети, В | 220-250 |
| Максимально допустимый ток, А | 10 |
| Частота, Гц | 50 |
| Контакты | Посеребренные, устойчивы к воздействию влаги и пара |
| Корпус | Из термопласта |
| Цена | От 10 у. е. |
Перекрестный Schneider Electric SDN:
| Напряжение, В | 250 |
| Ток, А | 10 |
| Номинальная мощность, Вт | 2300 |
| Защита | IP20 |
| Стоимость, у. е. | От 3 |
Legrand Valena (его аналог Anam):
| Тип | Одноклавишный |
| Максимальное напряжение в сети переменного тока, в | 230 |
| Ток, А | 10 |
| Материал | Поликарбонат |
| Частота, Гц | 50–60 |
| Стоимость, у. е. | От 4 |
Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):
{SOURCE}
Варианты подключения
Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.
Схема управления тремя светильниками.
При подключении через распредкоробку топология монтажа выглядит так:
Прокладка проводников для управления тремя светильниками.
Из рисунка видно, что для выполнения такого монтажа потребуется:
- трехжильный кабель от распределительного щита;
- три кабеля по три проводника к каждому потребителю;
- четырехжильный кабель от распредкоробки к коммутационному прибору.
В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.
Важно! Проводник PE в системах электроснабжения TN-C может отсутствовать. На работу схемы он не влияет
Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления. Это вопрос безопасности эксплуатации.
Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.
Схема управления многорожковой люстрой.
Отличие этой схемы от предыдущей:
- проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
- каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.
Прокладка и соединение кабелей для управления многорожковой люстрой.
Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:
- кабели в 3 жилы от распредщита до коробки (две, если нет PE);
- пятижильный кабель от распредкоробки до люстры.
Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.
В видео наглядно на примере показана схема подключения.
Подключение проходного выключателя со схемой управления из двух точек
Этот вид подключения является наиболее простым и не вызывает каких-либо трудностей.
От схемы обычного подключения выключателя его отличает всего два нюанса:
- конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток направлен либо на одну клемму, либо на другую. Во время перенаправления электрического тока, происходит замыкание или, наоборот, размыкание одной из схем работы данной системы, отключение осветительных приборов происходит при разных положениях двух проходных выключателей;
- количество проводов, используемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя применяют два электропровода, представляющие собой разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между двумя маршевыми выключателями, а третий служит для одного провода подачей фазы, а для второго выходом фазы, которая идет на прибор освещения.
При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже электропроводки, соблюдая все правила, от нее не получится избавиться. Для понимания принципа коммутации следует схему подключения проходного выключателя разделяют на две части (строго пополам каждый провод), а затем скрутить снова используя изоляционную ленту.
Схема подсоединения проходного выключателя из трех мест
Проходной выключатель схема подключения из трех мест несильно отличается от выше написанного способа подключения. Разница состоит в использование третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство называется «перекрестным выключателем». Оно дает возможность использовать при управлении светом одновременно три схемы.
Оно служит транзитным устройством, которое не влияет на работу двух других маршевых выключателей, одновременно самостоятельно замыкая и размыкая цепь освещения независимо от двух других выключателей.

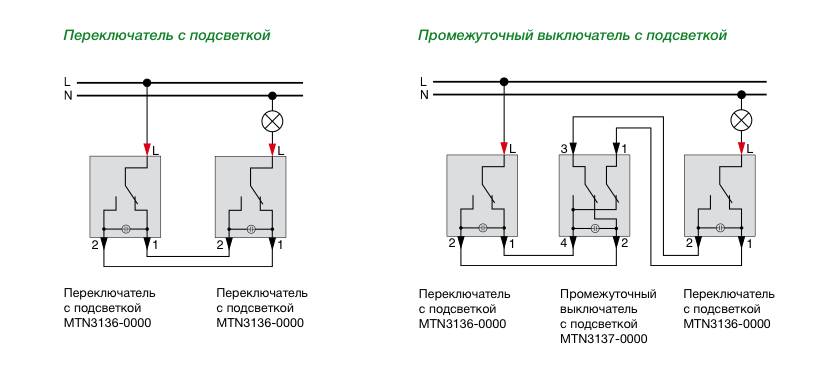

От проходного выключателя данный прибор отличается тем, что имеет пять, а не три клеммы подключения: две клеммы нужны для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, пятая — транзитная.
Именно пятая (транзитная) клемма делает возможным управление освещением сразу из трех мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.
Две группы светильников. Двухклавишный проходной выключатель
Схема подключения такого типа проходного выключателя производится тем же способом, что и одноклавишного проходного светильника.
Только нужно иметь ввиду несколько нюансов:
- Это два одинарных проходных выключателя, которые установлены в один корпус;
- На две одинаковые части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). Второй выключатель, осуществляет само подключение осветительного прибора к системе, каждая из его выходящих фаз идет на свой прибор освещения;
- Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают пять жил к первому и шесть ко второму устройству. Это различие обусловлено наличием на первом выключателе одной общей входящей фазы, а на втором двух выходящих фаз на разные осветительные приборы.
Схема подключения — проходной выключатель
После прочтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и сможете самостоятельно смонтировать проходной выключатель к осветительным приборам по схеме подключения. Для вас уже не составит особой трудности установка проходных выключателей с различным количеством клавиш. Вы сможете самостоятельно сделать свое пребывание в жилом помещение более комфортным и приятным. Сможете самостоятельно строить довольно сложные схемы проходных переключателей, которые позволят управлять освещением из различных мест помещения. Хотя, как правило, в повседневной жизни хватает и управления освещением с трех мест помещения.
