Деревянные балки перекрытия для большого пролета: Инструкции и Фото

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Расчет сечения балок

А теперь, важный вопрос, который, скорее всего, возник у читателя — как узнать каких размеров в сечении, нужен брус или бревно для балки? Если у вас нет проекта, либо подобного помещения для образца, сечение балки нужно рассчитать.

Знание сопромата для расчёта сечения балко вам не потребуется. В сети достаточно сервисов, которые сделают это с достаточной точностью.  Некоторые сервисы считают нагрузку, которую может выдержать балка заданных параметров. Другие по известной нагрузке и пролету выдадут необходимое сечение.

В поисковике наберем фразу: «расчет деревянной балки онлайн» и перейдем по любой из первых  трех-четырех ссылок. Откроется страничка с калькулятором, в окошки которого введем запрашиваемые данные.

Нормативную нагрузку можно принять в пределах 200-250 кг/м2 для чердачного, и 400-450 кг/м2 для междуэтажного перекрытия, либо рассчитать самостоятельно.

Для этого нужно, сложить вес максимального количества людей, которые могут оказаться в комнате и добавить вес мебели и оборудования. Разделив полученные данные на площадь перекрытия и получим искомое значение.

Подробнее о деревянных фермах

На самом деле – это не больше чем заблуждение и эти конструкции в некоторых случаях просто незаменимы. Например, балка пролетом 12 м только под действием собственного веса даст немалый прогиб и не может использоваться без дополнительных опор.

Преимущества и недостатки использования ферм из пиломатериалов

Использование подобных конструкций имеет ряд преимуществ:

можно без труда перекрывать большие пролеты без установки дополнительных опор. Никакая балка не сможет составить им конкуренцию при пролете в несколько десятков метров;

Длина этой конструкции превышает 30 метров

  • благодаря жесткости и невысокому весу их сборку можно организовать на земле, а потом уже доставлять на место установки;
  • по сравнению с балками деформации намного меньше, прогибы настолько малы, что это никак не сказывается на состоянии потолков нижних этажей в случаях, когда используются деревянные перекрытия фермы;
  • в просветах между элементами можно спрятать коммуникации, что положительно повлияет на интерьер помещения;
  • при должной сноровке такие конструкции можно использовать и как элемент дизайна.

Конечно, не обошлось и без недостатков:

по сравнению с балками толщина ферм все-таки намного больше, соответственно и толщина перекрытий между этажами велика;
покупные конструкции стоят немало;
если попытаться изготовить такую конструкцию самостоятельно, то особое внимание придется уделять узлам и качеству сборки в целом. Желательно, чтобы даже простенькая деревянная ферма 8 метров должна быть собрана идеально, без зазоров и щелей.

Узлы ферм

Узлы деревянных ферм – места соединения 2 и более элементов, именно его можно считать слабым местом всей конструкции. При небрежной сборке, некачественном соединении о жесткости конструкции можно забыть.

Соединение отдельных элементов в одно целое может выполняться несколькими способами, рассмотрим простейшую стропильную ферму:

в коньковом узле стропила соединяются вполдерева и закрепляются болтами. Допускается использование металлических либо деревянных накладок для большей жесткости;

Коньковый и опорный узлы

  • для жесткости необходима затяжка, соединяющая оба стропильных бруса. В этом случае в стропилах делается паз по размеру затяжки, и она фиксируется болтами;
  • деревянная ферма 6 метров и большей длины (до 12) требует установки дополнительных связей (вертикальных и наклонных брусков) для обеспечения жесткости. Схема соединения будет выглядеть так – в вертикальной связи делаются небольшие пазы, в которые упираются наклонные связи. Дополнительно узел укрепляется металлической пластиной;
  • также конструкция фермы крыши из дерева потребует надежного соединения со стеной. Самый простой способ сделать это – просто уложить деревянные брусья на стену и установить стропила в пазы, закрепив болтами.

На схеме – различные варианты стропильных ферм

Конструкции с параллельными поясами создаются, как правило с использованием специальных металлических пластин. Такие пластины для соединения деревянных ферм с одной стороны имеют ряд зубцов, которые надежно фиксируют узел.

Схема крепления с использованием потолочной балки

Самодельные фермы из дерева

Классификация конструкции и расчет деревянных ферм – это скорее забота специализированных организаций. Когда возникает необходимость в ее постройке своими силами, то чаще всего просто пользуются готовыми чертежами, тем более, что частные дома, как правило строятся типовыми.

Чаще всего фермы в частном строительстве используются при строительстве крыши. В этом случае можно посоветовать классическую конструкцию в виде треугольника с затяжкой, расположенной посередине либо внизу.

Точнее говоря, понадобится не 1, а несколько одинаковых конструкций, собрать которые можно на земле своими руками, а потом уже поднять наверх. Причем понадобится минимум инструментов – пила, молоток, накладки для узлов, болты либо гвозди.

Металлическая пластины для узлов

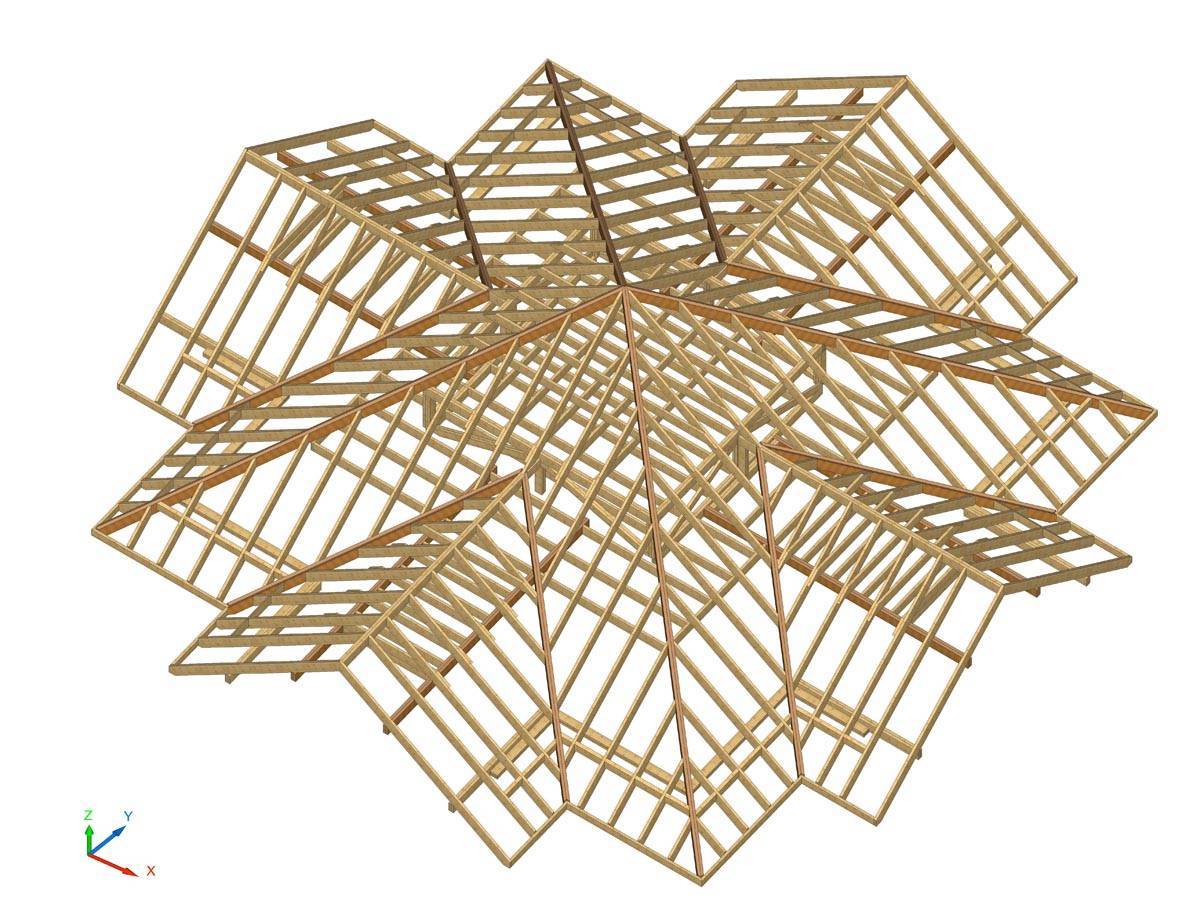

В случае с такой крышей лучше не заниматься самодеятельностью

В принципе можно изготовить и перекрытия своими руками. Достаточно знать простейшую зависимость – для поясов опасное сечение находится в середине пролета, а для наклонных связей – у опор. Некоторые сложности может представлять точная разметка и обрезка брусков и досок, но это проблема решаемая.

Достоинства и недостатки

Однако технологии не стоят на месте. Рано или поздно возникает вопрос, нельзя ли обойтись без балок, упростить строительство. В результате технического поиска были созданы так называемые безбалочные перекрытия. Самый частый вариант подобной конструкции – выложенные последовательно однотипные плиты и панели либо плита монолитного исполнения. Они отличаются:

  • высокой крепостью;
  • стойкостью к огню;
  • изначальной заводской готовностью;
  • повышенной технологичностью.

Но не стоит полагать, что по этим показателям балки сильно уступают безбалочным конструкциям – при грамотной работе разница невелика. Более того, безбалочные плиты весьма трудно и дорого перевозить, загружать и разгружать. Потребитель оказывается привязанным к их стандартным габаритам при подборе величины пролета. Но есть и плюс: монолитная бетонная поверхность, залитая непосредственно на объекте, обычно отличается лучшим качеством.

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким. то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет

Устройство деревянного перекрытия

Перекрытия своими руками сделать достаточно просто, главное — соблюдать все рекомендации и технологи. Балки укладываются на стены концами. Для того чтобы они надежно были закреплены, в стене выпиливаются специальные разъемы под нужный размер сечения. Укладывая в разъем балку, ее со всех сторон обкладывают паклей.
Это предотвратит в дальнейшем образование мостиков холода. Если балка имеет размер сечения меньше, чем стены, то углубление можно делать не на всю глубину.

Второй вариант крепления перекрытия к стене является «ласточкин хвост». Для того чтобы усилить такое крепление, дополнительно используется крепеж в виде металлической скобы. Такое крепление чаще всего используется, если стены дома выполнены из бруса. В деревянном доме ригель с балкой на одном уровне можно закрепить с помощью хомута.

Стоит выделить самый распространенный вид крепления балки к ригелю — это использование черепных брусков. Такие бруски крепятся к ригелю, и уже на них крепится балка. Рекомендуется использовать бруски сечением 50*50 мм.

Для щитового дома укладка балок осуществляется немного другим методом. В стене делаются специальные гнезда, в которые укладываются концы элементов перекрытия. Оптимальной глубиной гнезда является 150-200 мм, при этом ширина должна соответствовать размерам сечения. Помимо того, необходимо оставить зазор с каждой стороны по 10 мм. Как и в первом случае, концы материалов перед укладкой в гнезда необходимо обмотать паклей.

Для крепления элементов можно использовать и металлические анкеры. При таком креплении конец балки не будет заходить в стену.

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм

Очень важно контролировать, чтобы края листов ложились именно на середину балки

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

  1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
  2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
  3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
  4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
  5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
  6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
  7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтаж деревянных перекрытий между этажами

Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.

В конструкциях наружных стен необходимо оставлять специальные ниши глубиной  150-200 мм, в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм, но не более 180 мм с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.

Установка деревянного перекрытия в паз стены:

Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50 × 50 мм, которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

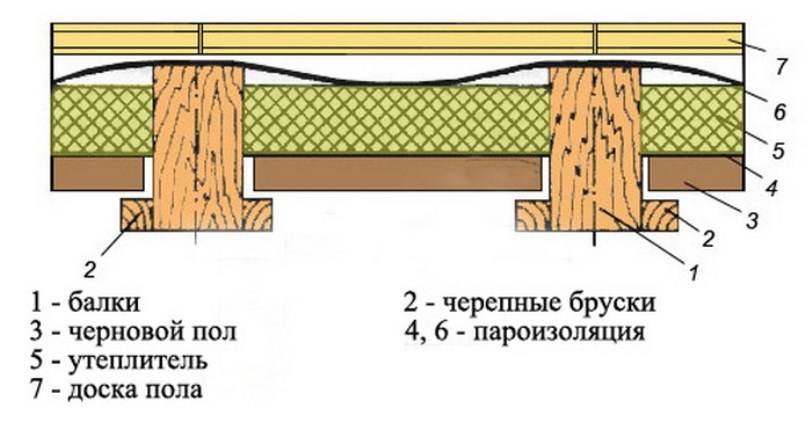

Деревянное перекрытие между этажами в разрезе:

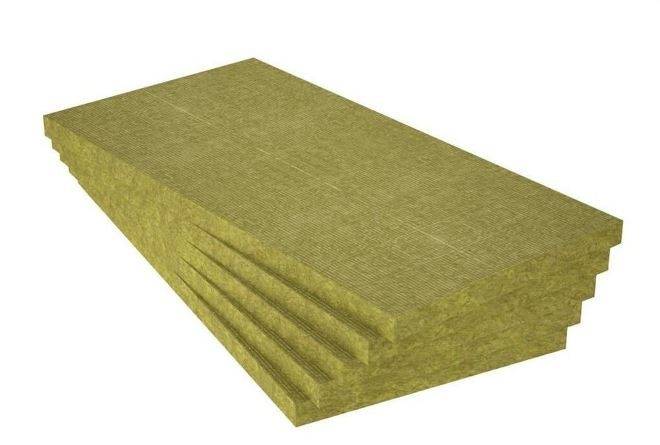

Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм, а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в программе теплотехнического расчета ТеРеМОК.

Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.

Определение сечения и шага

После подбора нагрузок и определения длины балок приступают к расчёту шага их укладки для устройства опалубки будущего перекрытия, а также определяют величину их сечения.

Все работы проводятся по таким правилам:

  • соотношение ширины и высоты несущих элементов перекрытия находится на уровне 1:1,4 (ширина балки колеблется в пределах 4–20 см, а высота изделий зависит от толщины теплоизоляционного материала, находится в диапазоне 10–30 см);
  • на шаг установки балок влияют расчётные нагрузки и размеры утеплителя, фанеры или любого другого материала для подшивки;
  • между соседними балками оставляют свободное пространство от 30 до 120 см.

Для точного определения сечения бруса деревянного перекрытия существуют специальные таблицы

Во время проведения вычислений необходимо обращать внимание на максимальную величину прогиба, для чердачных брусков перекрытия не более 1/200 для междуэтажных элементов – 1/350

Расчеты

Расчет деревянных балок перекрытия требуется при возведении различных строений, где нужно перекрыть какую-либо площадь, например чердак либо несколько этажей. Только при правильных расчетах можно быть уверенным в надежности и долговечности конструкции.

Требования к деревянным балкам перекрытий

Деревянные балки должны отвечать ряду требований:

  • быть стойкими к воздействию огня;
  • иметь хорошую прочность и жесткость;
  • не иметь больших дефектов и повреждений в структуре древесины;
  • сечение должно соответствовать параметрам перекрытия.

К тому же есть требования, которые предъявляются непосредственно к материалу балок. Для рассматриваемых целей предпочтительнее использовать древесину хвойных пород. В ней содержится большое количество смолы, что улучшает стойкость к воздействию различных микроорганизмов. Важным моментом является регион выращивания и время заготовки древесины.

Основные исходные положения для расчета размеров

Поскольку на элементы рассматриваемой конструкции возлагаются несущие функции, то, чтобы выяснить количество и размер бруса для перекрытия, следует придерживаться следующей последовательности действий:

  • замеряют пролет, который предполагается перекрывать;
  • определяются со способом, которым лаги будут фиксироваться к стене;
  • рассчитывают нагрузку, прилагаемую к несущему элементу во время эксплуатации;
  • подбирают межбалочное расстояние и сечение согласно табличным данным.

Расчет нагрузки на перекрытие

В течение всего периода эксплуатации лаги должны иметь способность выдерживать не только собственный вес, но и вес пола, расположенную на нем мебель, людей и пр. Поскольку нагрузка на балку определяется типом перекрытия, все расчеты должны быть проведены заранее еще на этапе планирования.

Сперва необходимо учесть вес самих балок. Если взять, например, чердак, для утепления которого будет задействована минеральная вата, то конструкция должна выдерживать нагрузки минимум 50 кг на 1 м² (Рсобств). Для точного расчета нагрузки следует обратиться к нормативным документам.

Определение сечения и шага деревянных балок

Расчет шага укладки бруса на перекрытие можно провести посредством изменения длины балок. Поскольку сечение и длина взаимосвязаны между собой, они и рассчитываются одинаково. Во многих случаях высота лаги зависит от толщины используемого теплоизолятора. Высота может составлять 100-300 мм, а ширина 40-200 мм. Применяя круглое бревно как элемент перекрытия, его диаметр выбирают от 110 до 300 мм.

Что касается шага установки балки, размеры минимального параметра должны составлять 300 мм, максимального – 120 см. В процессе расчета не стоит забывать о ширине теплоизолятора и подшивки. При необходимости совершают подгонку для более простого монтажа. Если возводится каркасное сооружение, то шаг установки балок берут таким же, как промежуток между стойками каркаса дома.

Длина деревянных балок

Длина балок перекрытия определяется характеристиками будущего строения

При проведении вычислений следует принимать во внимание, что длина лаг должна выбираться согласно ширине пролета, который предполагается перекрывать. Поскольку балки входят в стену на определенную длину, для их надежного закрепления к расчетной длине нужно прибавить дополнительную с учетом стеновых материалов:

  1. В кирпичную стену лаги заводят на 150 мм.
  2. В домах из дерева их углубляют на 70 мм.

Длина бруса может быть такой же, как сам пролет, при условии использования специального крепежа. В этом случае на металлические элементы возлагается весь вес несущей системы и общей нагрузки. Оптимально нужно предусмотреть запас по 200-250 мм для опирания с двух сторон. Исходя из предполагаемой конструкции перекрытия определяют, будут ли лаги выступать через стены наружу. Если это так, то к ним крепят стропила, образуя таким образом скат крыши. При монтаже такой конструкции лаги должны выходить за стену на 300-500 мм.

Укладка несущих элементов деревянного пролета

На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

  • Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
  • В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

  • провести замеры пролёта между несущими стенами жилого здания;
  • рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
  • провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

  • общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
  • при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
  • в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
  • общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Заключение

Во многих случаях межэтажные конструкции из бруса могут быть единственно возможным решением, особенно при строительстве каркасных и бревенчатых домов. Так же они всегда используются при возведении строений из пено и газобетона, поскольку несущие характеристики этого строительного материала не предусматривают перекрытий из более тяжёлых конструкций, к примеру, таких как железобетон.

Кроме того, деревянные перекрытия имеют достаточно долгий срок службы, который может быть долее 50 лет, а в случае необходимости его сравнительно легко можно отремонтировать. Для этого достаточно разобрать небольшой участок пола, извлечь повреждённые элементы и заменить их на новые. Такой ремонт может занять всего несколько часов и не доставит больших неудобств жильцам дома.
