Армирование перекрытия по профнастилу и бетону

Заливка опалубки бетоном

После укладки нескольких рядов (не более 5) заливают полости опалубки стен лёгким или тяжелым бетоном. Для сибирского климата индивидуальные застройщики выбрали для заполнения облицовочной несъёмной опалубки товарный полистиролбетон. Этот материал выступает и как основа для несущих конструкций, и как универсальный утеплитель. Его широко применяют для капитального утепления полов, чердачных перекрытий, заливки звуко- и теплоизоляционных стяжек. Именно благодаря технико-физическим характеристикам полистиролбетона новые дома сибиряков, построенные с помощью облицо вочной несъёмной опалубки, обладают завидными энергосберегающими свойствами: применение материала позволяет на 40 % снизить затраты на отопление помещения.

Достоинства сталебетонных перекрытий

СБП используют не так давно, но он уже успел заслужить репутацию удобного строительного материала с высокими эксплуатационными характеристиками. Сталебетонные плиты сочетают в себе достоинства стали и раствора: профнастил обеспечивает стойкость в растянутой зоне, а бетон – в сжатой.

Вот основные преимущества СБП:

• малый расход профнастила и облегчение веса перекрытий;
• простота монтажа и снижение трудозатрат на строительство;
• возможность размещения коммуникаций внутри конструкции.

Кроме того, бетонные плиты с профнастилом отличаются пожаробезопасностью и экологической чистотой, ведь в процессе производства не применяются вредные добавки. Для изготовления СБП используется оцинкованный и полимерный профлист. Последний обладает улучшенными качествами, поскольку покрытие защищает его от коррозии и влаги. Однако цена профнастила для монолитного перекрытия с оцинкованной поверхностью ниже.

Монолитное перекрытие без поддерживающих балок

Схема часторебристого сборно-монолитного перекрытия.

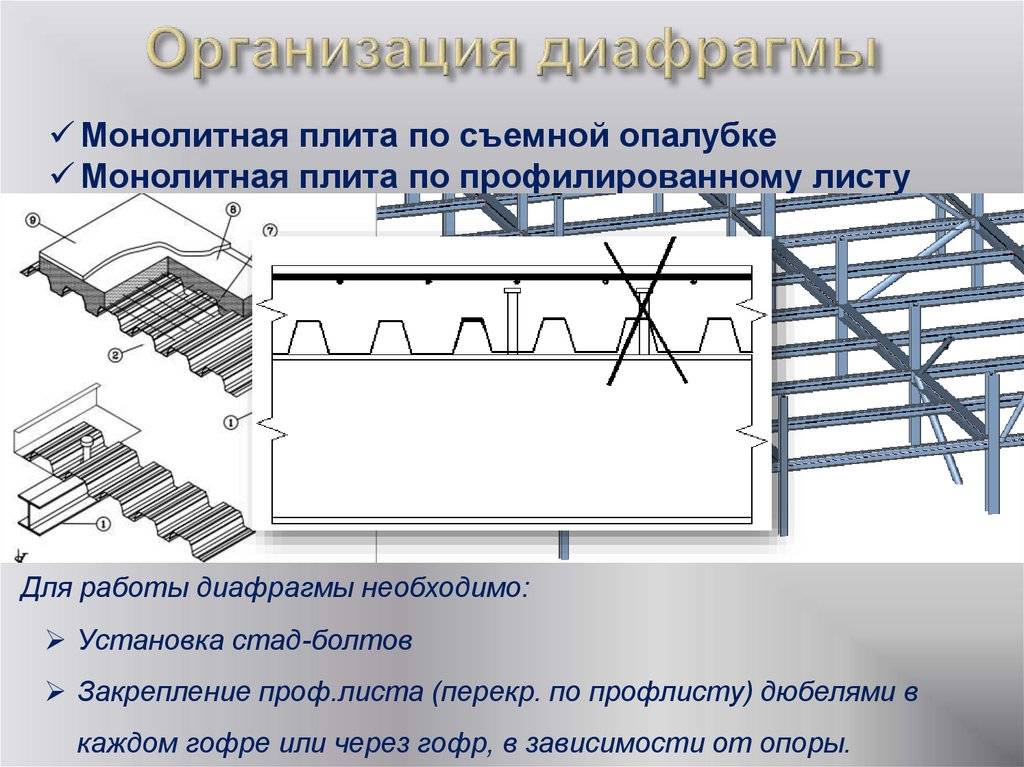

Монтаж без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.

В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.

Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.

Наиболее широкое применение этот вид монтажа получил на уровне комната – чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.

Расчет нагрузок на межэтажное перекрытие

Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:

• при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 – 70 кг на кв. м площади;
• нахождение мебели и другого домашнего скарба;
• передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
• запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.

Для справки: минимальная толщина перекрытия монолитом должна составлять 50 – 60 мм, максимальная 200 – 250 мм.

Варианты защитного покрытия профнастила

При выборе профнастила надо уточнить у производителя какое защитное покрытие в данном изделии присутствует. От этого зависит прочность и качество профнастила.

1. Цинковое покрытие недорогое, но и самое непрочное.
2. Сплав алюминия и кремния предоставляет более высокую защиту, может прослужить до нескольких лет.
3. Полиэстер очень качественный материал. Устойчив к воздействию негативных внешних факторов.
4. Полиэстер с тефлоном дают усиленную защиту. Также предлагается большой выбор цветов.
5. Смесь ПВХ с другими веществами способствует усиленной защите.
6. ПВДФ очень качественное покрытие и долговечное.

Монолит по профлисту: схема строительства

Основой будут служить следующие данные: расстояние между балками — 3 м, толщина профлиста марки Н-75 — 0,9 мм. Самым надежным является крепление листа к основаниям металлических балок с применением 32-миллиметровых саморезов с усиленным буром, называемых бронебойными. Это позволит сверлить швеллеры без предварительного использования дрели. Крепление осуществляют на всех стыках профилированного листа и балок. Например, если лист кладется на 3 балки, то и крепиться он будет в 3 местах.

Кроме фиксации профлиста к балкам, нужно также закрепить их в местах соединения друг с другом. Для этого также используются бронебойные саморезы, но меньшей длины, например, 25 мм. Вкручиваются они с шагом 40 см. Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования. При возведении перекрытий всегда нужно учитывать толщину бетонного слоя, которая, обычно, составляет не более 8 см без толщины самого каркаса. Бетонирование рекомендуется проводить с использованием бетона марки М-350.

Перед тем как залить монолит, необходимо подготовить профлисты. Для этого в центре каждого пролета внизу, между балками, нужно монтировать временные опоры от пола до каркаса. Для этой цели подойдут обычные деревянные палки. Это помогает предотвратить проседание профнастила под тяжестью уложенного бетона. После затвердевания бетонного раствора опоры можно убрать.

http://masterprofnastila.ru/youtu.be/MG7VuzO0-e8

Стоит отметить и риски, возможные при сооружении перекрытий:

1. Перерасход стройматериалов. Это не опасно, однако приводит к существенному увеличению затрат на строительство.
2. Недостаточная прочность и устойчивость плиты, выполненной с применением профнастила при попытках сэкономить на стройматериалах и работах.
3. Недостаточная прочность при ошибочном монтаже и нарушении правил технологического процесса.

http://masterprofnastila.ru/youtu.be/zwXPBLK7XIM

Кроме того, могут быть увеличены сроки строительства, приводящие к убыткам. Поэтому при монтаже монолита на профлисте необходимо пользоваться услугами квалифицированных проектировщиков и строителей.

Главные детали создания монолитного перекрытия

Само по себе перекрытие на основе профнастила имеет оригинальную конструкцию, на которой стоит подробно остановиться. Прежде всего, нужно отметить тот факт, что в самом начале проводится проектирования перекрытия, так как именно на основе этой информации и будут проводиться все строительные работы. Нужно быть готовым к любым непредвиденным ситуациям, связанным с этим процессом.

При покупке профнастила следует обращать внимание на габариты материала. Конечно же, размеры металлических листов должны идеально вписываться в проект будущего перекрытия

Также в процессе понадобятся арматурные прутья, которые должны иметь соответствующую длину.

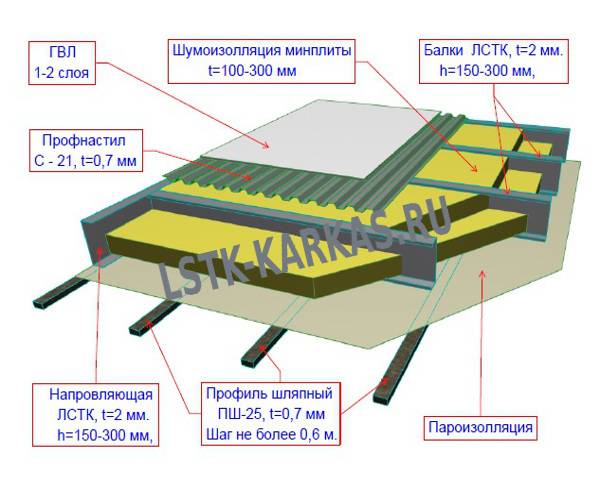

Конструкция перекрытия на основе профнастила состоит из следующих «слоев»:

• В самом низу находится балка, на которой будет располагаться бетонное перекрытие.
• Профнастил.
• Дополнительное армирование. Прямо на профнастиле можно расположить арматуру, которая немного укрепит общую конструкцию.
• Бетонная основа. В самом бетоне располагается арматурная сетка, которая также положительно влияет на прочность конструкции.

В некоторых случаях составляющие перекрытия могут меняться. Речь может идти об использовании дополнительных армирующих слоев, а также стержневых анкеров. Подобные вопросы следует дополнительно уточнять у специалистов.

Монтаж перекрытия по профлисту

Чтобы сооружение на профлистах прослужило вам как можно дольше, следует выполнять рекомендации перекрытия по профнастилу.

Монтажные работы следует начинать с подсчета материала и подробного чертежа

Во-первых, перед началом работы обязательно произведите расчет перекрытия. В процессе такого расчета особое значение имеют точнейшие (до миллиметра) размеры здания. Кроме того, следует учитывать нагрузки, которые будут созданы перекрытием по профлисту.

В качестве колонн по перекрытию выступают металлические трубы с круглым или квадратным сечением. А вот для балок используются двутавровые балки и швеллера из металла.

Профнастил для перекрытий нужно подбирать очень внимательно. В зависимости от его вида выбираются шаги укладок балок и их приемлемое сечение. Если проще, то меньший шаг требуется для металлопрофилей с большей высотой. А вообще, чтобы как можно точнее рассчитать межбалковый шаг, проконсультируйтесь с производителей профнастила или его представителем в своем городе.

Чтобы понять, как правильно делать расчеты, приведем конкретный пример. Допустим, укладочный шаг между балками равняется трем метрам. Вы приобрели профнастил с маркировкой ТП-75 и толщиной листа 0.9 мм. Чтобы определить нужную длину профнастила, следует учесть его опору на три балки (а не на две, как принято). Это будет препятствовать прогибанию листов.

Крепить листы к балкам предпочтительнее саморезами на 32 мм (т. н. бронебойными). Такие крепления имеют усиленный бур, который создаст швеллера без применения дрели. Крепления делаются по стыку профлиста и балки. Так, если вы делаете укладку листа на три балки, он должен прикрепляться к ним в трех местах, на две балки – в двух и так далее.

Далее листы нужно закрепить по их стыкам, использовать для этой цели можно те же бронебойные саморезы, но немного короче, например, на 25 мм. При этом они вкручиваются на расстоянии 40 см друг от друга.

На этом процесс опалубки завершается и начинается армирование перекрытия по профлисту. Армирование позволит усилить один материал при помощи другого, более прочного. Так, профнастил армируется проволокой . Такой каркас, расположенный внутри конструкции, даст возможность бетону выдержать нагрузки. Объемная структура создается продольными прутьями (толщина 12 мм). Они укладываются по каналам профлистов. Каркасные элементы соединяются стальными проволоками (реже – при помощи сварки).

Перед бетонированием следует произвести армирование конструкции, это сделает ее еще более прочной

После армирования можно смело укладывать бетон. Толщина заливки обычно не превышает 8 см. Выбирать лучше бетон марки М-25 (он же – М-350). Однако перед тем, как заняться заливкой, следует подготовить профнастил – установить под него палки, чтобы избежать проседания под тяжестью бетона. Такие опоры убираются сразу после высыхания бетонной смеси.

Период высыхания напрямую зависит от погодных условий. При условии теплой погоды этот процесс займет около 10 суток (при этом, если на улице слишком жарко, следует постоянно смачивать бетон). Если же вы занимаетесь стройкой зимой, то процесс растягивается до 4-х недель.

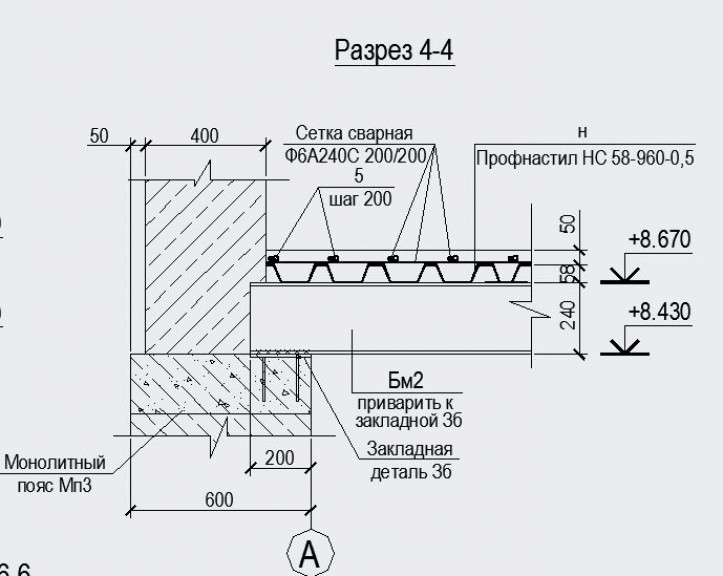

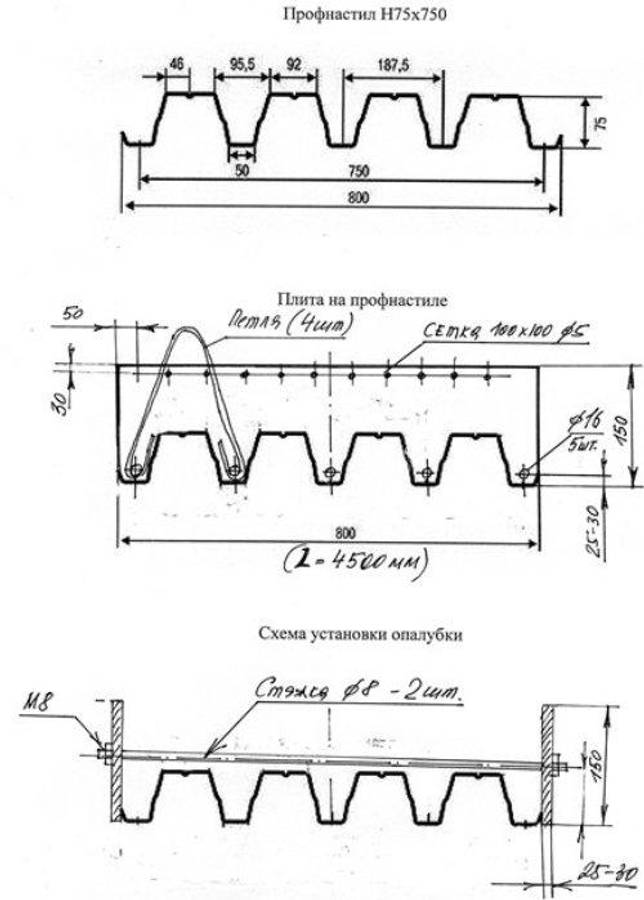

Чертежи перекрытия по профлисту

Перекрытие по профлисту, не смотря на свою универсальность, все-таки имеет некоторые риски и нюансы. Так, во время работы вы можете рисковать перерасходом материалов, их недостаточной прочностью и устойчивостью, особенно если поспешите или захотите сэкономить, нарушив технологический процесс. Кроме того, во время работы с профлистом могут быть нарушены строительные сроки, а также не исключены убытки из-за вышеперечисленных причин.

Если вы хотите, чтобы плита перекрытия прослужила вам максимально долго, не игнорируйте теоретическую часть работы, во время которой выбираются материалы для будущей конструкции, подбираются листы с учетом их вида и толщины, выбираются арматурные сечения.

Порой такие теоретические расчеты выполнить весьма сложно самостоятельно, особенно, если вы не являетесь специалистом в области строительства. В этом случае лучше обратиться за помощью к профессионалу, который поможет вам в составлении плана и чертежа.

Не забывайте, что несущий профнастил для перекрытий не стерпит ни одной ошибки. Если неправильно спланировать перекрытие по профлисту, все здание может оказаться непригодным. Не допускайте ошибок, лучше по нескольку раз пересчитывайте и учитывайте любые мелочи.

Как выполнить монолитное перекрытие по профнастилу?

Современное строительство благодаря появлению новых материалов с уникальными эксплуатационными свойствами получила отличную возможность применять более эффективные и менее затратные способы возведения объектов. Один из них – отказ от применения сборного железобетона путем применения монолитных бетонных перекрытий по профнастилу. Купить профнастил в Харькове и воспользоваться рекомендациями специалистов предлагает компания НТК!

Достоинства монолитных перекрытий

Монолитные перекрытия широко используются при строительстве сооружений с металлическим каркасом. Помимо доступной стоимости, ключевым достоинством является возможность придания «на месте» любой геометрической формы (не подстраиваться под существующие плиты). Связка с несущими колоннами с помощью дополнительной арматуры при этом обеспечивает дополнительную жесткость и надежность.

Опалубка из профнастила

Среди разнообразия опалубок наибольшую популярность в последнее время приобрели несъемные конструкции из профнастила. Если не вдаваться в строительную терминологию, монолитное перекрытие представляет собой опалубку из профлиста с уложенным на нее арматурным каркасом нужной формы. Опалубка опирается на продольные балки, обеспечивая равномерное распределение нагрузки на здание.

Гофрированная форма поверхности ограничивает растекание бетона при заливке и застывании. Сплошная металлическая поверхность служит своего рода дополнительной арматурой: компенсирует усилия растяжения на сетку арматуры.

В некоторых объектах, ориентирование защитного покрытия профлиста вниз, позволяет сэкономить на дополнительной отделке потолка.

При выборе профлиста, нужно учитывать, что профиль должен выдерживать вес жидкой бетонной смеси. Наилучшим образом подходят листы, которые имеют дополнительные ребра жесткости, высоту волн не менее 60 мм и толщину от 0,7 мм, например профнастил Н-60. Поскольку гладкие профлисты не очень хорошо сцепляются с бетоном, на них выполняют «рифы» — специальные насечки.

Выбрать подходящий профлист можно на сайте производителя —

Расчет монолитного перекрытия по профлисту

Характеристики металлических элементов  — марка профнастила и сечение арматурных стержней зависят от действующих нагрузок и расстоянием между опорными балками.  В строительстве используют формулу 1:30. Иными словами при стандартной длине пролета в 6 м, слой бетона должен быть не менее 200 мм.

Монолитное перекрытие  по профнастилу относится к ответственным конструкциям, их проектирование выполняется по сложным формулам, в условиях специальных проектных организаций согласно действующим нормативным документам.  Любые ошибки на данном этапе чреваты не только дополнительными затратами, но и несут потенциальную угрозу для жизни людей и целостности здания.

Технология выполнения монолитного перекрытия

По окончании монтажа балок перекрытия согласно проектной документации производится укладка профлистов:

• с нахлестом в одну-две волны;
• с крепежом к верхним полкам опор;
• с соединением листов с помощью заклепок.

Следующий этап – укладка арматуры. Предварительно устанавливается так называемая торцевая опалубка, ограничивающая зону на высоту монолитной плиты. Профиль сеток и выбор стержней для них определяется на основе проектирования. При больших площадях обустраивается несколько зон бетонирования.

Подача бетона ведется с помощью специального оборудования. Классический состав – одна часть цемента ПЦ-400, две части песка и четыре части гранитного щебня 5-10 мм.

Рассмотрим примерный расчет

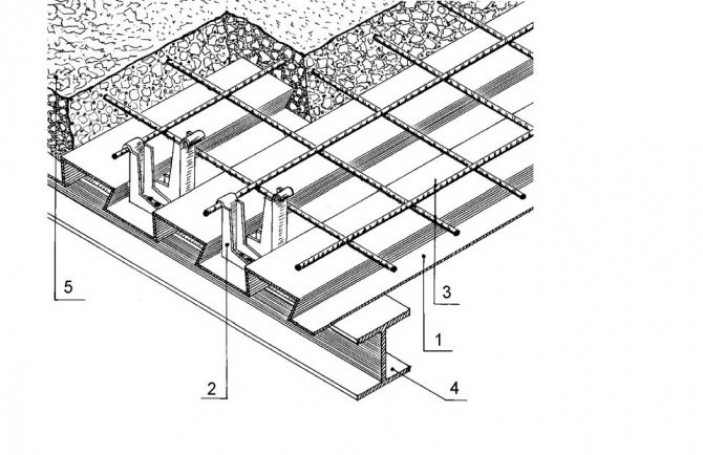

Последовательность укладки слоев монолитного перекрытия на профнастил.

За основу возьмем следующие данные: зазор между стропилами 3 м, выбран профлист ТП-75, толщина 0,9 мм.

1. Наиболее ценным креплением гофрокартона к металлическим основам балок является использование саморезов 32 мм с усиленным сверлом (так называемое перфорационное), благодаря которому появляется возможность просверливать каналы без предварительного использования дрели.
2. Крепление необходимо производить на каждом стыке профлиста с балками перекрытия. Поэтому, если профнастил укладывается на 3 балки, его следует закрепить в 3 местах, если кладка производится на 2 балки — в 2 местах.
3. Помимо крепления профилированных листов к стропилам, необходимо еще их закрепить на стыках между ними. Для этого также можно использовать указанные шурупы для сверления, но более короткие, например 25 мм. Они прикручиваются на расстоянии примерно 400 мм друг от друга.
4. Когда устройство профилированной опалубки завершено, следующий этап — бетонирование. Для плиты всегда необходимо учитывать ее минимальную толщину, которая, как правило, не превышает 8 см без учета толщины самих профилированных листов. Рекомендуется использовать бетон с бетоном марки М-25 (другое обозначение — М-350).
5. Перед укладкой бетона необходимо подготовить профлист. Для этого внизу, в центре каждого пролета, между балками необходимо установить наличие временных опор (в качестве них можно использовать палки) от пола непосредственно до профлиста. Эти действия помогают предотвратить возможность провисания профнастила под нагрузкой уложенного бетона. Как только бетонный раствор высохнет, можно снимать опоры столбов.

Не забывайте, что суть профлиста в последующем процессе эксплуатации — армирование. Таким образом, толщина бетонной кладки рассчитывается исходя из прочности и деформации профлиста. Минимум — 30 мм, если нет бетонной стяжки — расчет 50 мм. Профлист разложен с большими волнами. При наличии в настиле поперечного отверстия до 500 мм пол необходимо армировать в виде продольных брусков. В противном случае необходимо предусмотреть дополнительные элементы каркаса балки по контуру отверстия для передачи нагрузки с ослабленных участков на прогоны.

В первую очередь необходимо определить необходимую длину профнастила, для которой лучше учитывать опору не по стандартному варианту на 2 балки, а на 3 — это позволит прогиб профлиста во время операции.

Отливку рекомендуется выполнять за один проход: вся площадь покрывается за один рабочий день, в противном случае необходимо проводить процесс хотя бы для пролетов.

Примечание: если бетон заливается в несколько проходов, необходимо учитывать, сколько дней просыхал тот или иной участок. Тогда дополнительные опоры из-под пролетов с засохшим бетоном будут вовремя убраны. При этом следует учитывать, что бетон достигнет 80% прочности не ранее, чем через 10 дней со дня укладки, при условии теплой погоды. В холодное время года бетонная кладка может сохнуть до месяца.

В теплых климатических условиях в период мощения по профнастилу бетон необходимо регулярно смачивать, что предотвратит преждевременное ускоренное испарение влаги из-за резкого нагрева профлистов из-за высокой температуры окружающей среды.

Как и многие другие строительные работы, технология выполнения монолитного перекрытия профнастилом не отличается особой сложностью и не требует специально приобретенных навыков.

Структура профлиста.

Важнейшим этапом является разработка теоретической части, которая включает:

• определение материала каркаса металлоконструкции;
• правильное определение видов и размеров профлистов;
• грамотный расчет сечений арматуры, необходимых в процессе изготовления каркаса и т д

Немаловажным фактором является наличие необходимых инструментов:

• отвертка и саморез, желательно 32 с дрелью;
• дрели и сверла;
• правило;
• крючком и нитками.

Это разные уровни, отвес, веревка, угольник и рулетка. Если бетон заливается вручную, потребуются бетономешалка и емкость для раствора.

Если весь процесс непосредственного строительства можно провести самостоятельно, все же рекомендуется доверить расчет по каждому параметру высококвалифицированному специалисту.

Устройство профнастила следует выполнять строго по разработанным и утвержденным планам и чертежам, в соответствии с указанными выше требованиями.

Однако, чтобы не допустить разного рода ошибок и неточностей при выполнении строительных работ, можно пригласить команду квалифицированных специалистов, но рекомендуется предварительно поинтересоваться их репутацией и отзывами о них.

Перекрытие по профилю и обычное перекрытие

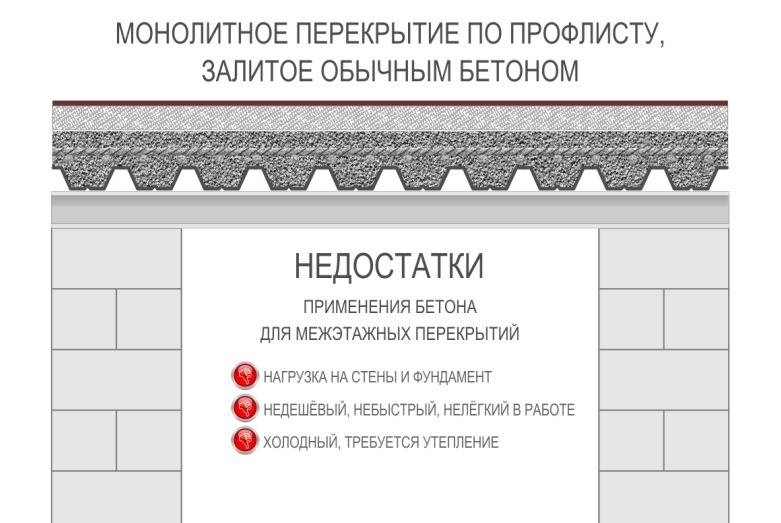

Перекрытие монолитное по профнастилу отличается от железобетонного, при котором производится заливка с использованием специальной опалубки, тем, что профнастил позволяет получить в результате готовый потолок, не требующий выполнения дополнительных работ, связанных с отделкой или доработкой.

Различные профили, которыми оснащаются профнастил для перекрытий, являются важным преимуществом перекрытия, благодаря которому его сечение может быть сделано ребристым.

Это позволяет существенно повысить прочность перекрытия, снизив одновременно расход арматуры и бетона на его строительство.

Перекрытия — один из вариантов устройства коробки дома

План перекрытия из профнастила состоит в том, что профнастил, выполняющий функцию неснимаемой опалубки, к которой впоследствии будет применяться бетон, использует металлический каркас в качестве своей опоры. А данный каркас состоит из металлических балок и колонн.

Использовании такой конструкции позволяет применять для строительства стен легкие материалы, обладающие небольшой прочностью, ведь что такое профнастил — знают все.

Это становится возможно благодаря тому, что перекрытия межэтажные из профнастила передают нагрузку не стенам, а непосредственно достаточно прочному металлическому каркасу.

Полезно: материалом для стен, если используются перекрытия по профнастилу, могут служить также материалы для теплоизоляции, например – пеноблок или газобетон.

Межэтажные перекрытия из профнастила имеют и еще одно не менее важное преимущество. В случае строительства крупного здания приходится изготавливать ленточный фундамент, который требует достаточно существенных затрат различных строительных материалов

Перенос нагрузки с перекрытия на каркас облегчает стены, что позволяет также существенно снизить нагрузку и на фундамент. Это позволяет выполнять вместо ресурсоемкого ленточного фундамента, например, колонный, для изготовления которого требуются гораздо меньшие затраты времени и денежных средств.

При этом каждая из колонн, из которых состоит фундамент, будет выдерживать нагрузку со стороны только одной колонны металлического каркаса.

В оголовки такого фундамента (под стены более низкого веса вдоль всего периметра здания) выливают небольшой ростверк, для расчета сечения которого используют расчет толщины стен и планируемое расстояние между колоннами, составляющими фундамент.

Основные детали технологии создания перекрытия по профнастилу

Прежде всего, стоит сказать, что чаще всего в строительстве применяется три технологии создания перекрытия на основе профнастила:

• Балочная конструкция. В этом случае создание перекрытия происходит на основе сплошных плит, которые при этом опираются на колонны.
• Ребристая конструкция с плитами. Это самый распространенный вариант создания перекрытия, при котором балки (пролеты между которыми составляют до 6 метров), представляют собой основу для будущей крыши.
• Ребристая конструкция с второстепенными балками и плитами. Несмотря на надежность такого варианта, существует необходимость в большом количестве материалов, а это лишние финансовые затраты.

К сожалению, в данном процессе нужно произвести огромное количество расчетов, и при этом нужно не ошибиться, так как любые неточности могут серьезно повлиять на общее состояние будущей конструкции. Таким образом, как мы уже говорили, к подобным делам лучше всего привлекать профессионалов.

Основной процесс создания перекрытия состоит из следующих этапов:

• В первую очередь на поверхности располагается профнастил. Чаще всего основание металлическое, поэтому металлический профиль без всяких проблем крепится на основе саморезов. Чаще всего используются саморезы на 32 мм, причем у данных крепежей должен быть усилен бур, так как конструкция должна быть действительно надежной. Фиксация происходит практически на каждом стыке, где происходит пересечение балки и профнастила.
• Также стоит проводить крепление листов профнастила между собой. Для этого также сгодятся саморезы, но они должны быть немного короче тех, о которых говорилось в прошлом пункте. Шаг крепления саморезов должен составлять порядка 35-40 мм. На этом шаге манипуляции, связанные с обустройством металлического покрытия, заканчиваются.
• Теперь пришло позаботиться о бетонировании. Чаще всего специалисты рекомендуют использовать бетон марки М-25, но при этом может подойти и другая разновидность материала, так как отдельные производители по-своему классифицируют этот ресурс. На этом же этапе нужно подобрать качественное армирование. Его можно расположить прямо поверх профнастила, а уже затем забетонировать. Как уже говорилось, при необходимости можно сделать несколько слоев армирования. К примеру, это может быть сетка, а также арматура.
• Далее следует иметь в виду, что бетон имеет слишком большой вес, поэтому будущее перекрытие может не выдержать и рухнуть. Этого допустить никак нельзя, поэтому сразу же после расположения профнастила следует подобрать опоры. Они располагаются под каждым листом металлического продукта. Сразу после окончания всех работ и полного застывания бетона опоры можно будет убрать. Если говорить о выборе опор, то это могут быть разнообразные материалы, все зависит от масштабов жилища.
• Если речь идет о правильном расположении армирования (в случае использования арматуры), то следует укладывать единицы материала с определенным шагом. Между собой единицы армирования можно крепить при помощи обычной проволоки.
• Стоит отметить также и тот факт, что для заливки бетона необходимо иметь некую опалубку, которая станет гранью для бетонного слоя. Это может быть кирпичная основа. Если говорить о высоте такой опалубки, то все может ограничиться двумя или тремя рядами кладки. Для заливки нужны большие объемы бетона, поэтому здесь однозначно пригодится специализированная техника.

После того как произошло бетонирование поверхности, нужно прождать несколько недель, пока слой материала наберет необходимую прочность

Также нужно обратить внимание на тот факт, что такую поверхность следует накрыть, к примеру, полиэтиленом, чтобы осадки или другие влияния никак не сказались на состоянии набирающего прочность бетона. После все этого процесса можно начинать постройку или монтаж крыши
