Пилорама: применение, варианты конструкций, чертежи, изготовление самодельной

Конструкция самодельной дисковой пилорамы

Простейший вариант самодельной мини-пилы включает в себя стол и отрезной диск. Сделать такое оборудование можно и самостоятельно, но оно не будет иметь высоких показателей производительности.

Основной недостаток конструкции этого типа — необходимость производить подачу материала самостоятельно. Это может с легкостью привести к нарушению геометрических параметров будущего бруса или доски. Потому такие установки применяются лишь для обработки листовых материалов и сравнительно малых заготовок.

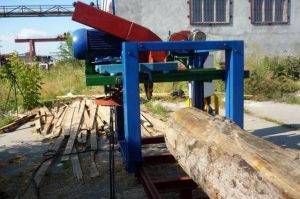

Гораздо большим диапазоном функций может похвастаться пилорама углового типа. Это оборудование одновременно делает два распила в вертикальном и горизонтальном положении. Но ее сделать гораздо труднее, нежели модель, о которой было сказано выше. Самодельная дисковая пилорама обладает следующими особенностями конструкции:

перемещающаяся распиливающая каретка. Этот элемент перемещается по специальным направляющим, расположенным на платформе. На нем находится два двигателя с дисками;
стационарная платформа. Она предусматривает наличие фиксаторов материала, которые предотвращают смещение бревен и их последующую деформацию при работе.

Сделать такую установку можно с помощью подручных приспособлений и материалов

Важно, чтобы пилорама выдерживала постоянные вибрации и нагрузки

Если оборудование будет использоваться исключительно для изготовления досок, то вместо горизонтального инструмента можно поставить еще один вертикальный. Это существенно повысит показатели производительности пилорамы.

Общие характеристики

Не секрет, что древесина является одним из самых популярных материалов в частном строительстве. Несмотря на стремительное расширение ассортимента таких товаров и появление дешевой альтернативы, дерево по-прежнему пользуется спросом и не имеет аналогов. И хоть приобретение хорошего материала в гипермаркете не считается сложностью, ведь решения в виде досок, бруса или реек доступны в каждом торговом центре стройматериалов, возможность изготовить подобную продукцию в домашних условиях выглядит гораздо привлекательнее.

Это не странно, ведь в таком случае вы лишаете себя многих затрат, и единственное, что требуется купить, — деловой лес. А ведь обрезочный пиломатериал стоит очень дорого. Естественно, покупать собственную лесопилку, чтобы подправить ремонт или отремонтировать крышу, неразумно. Если же вы намерены построить какое-нибудь сооружение на чистом участке, то здесь пилорама может стать очень полезным решением. А если ещё попытаться изготовить её самостоятельно, это сделает затраты минимальными.

Сегодня применяется несколько ключевых модификаций подобного оборудования. Однако если вы намерены сделать самодельную пилораму, то, скорее всего, необходимо будет выбрать между двумя основными видами:

вариант с фиксированным размещением пилы,
вариант с тележкой, где фиксируется заготовка.

Именно она и перемещается по рельсам в процессе работы. Любые другие разновидности являются модернизированными версиями, которые существенно упрощают задачу и обеспечивают максимальное качество работы. Для примера можно взять мобильную пилу.

Размеры конструкции зависят от места размещения. Не секрет, что на всех участках (придомовых, дачных и т. д. ) присутствует своя характерная планировка, поэтому к выбору оптимальных размеров станка нужно подходить с особой тщательностью. Любые доступные в сети чертежи (соответствующая литература, интернет-ресурсы и другие источники информации) выполняют роль «ориентиров» — в плане отдельного комплектующего, параметров и других свойств. Самодельную пилораму делают таким образом, чтобы с ней было удобно работать в конкретном месте при конкретных условиях. В большинстве случаев подобные решения эксплуатируются для роспуска бревен и обрезки досок.

С чего начать изготовление?

Что нам понадобиться?

Сварочный аппарат, электроды;
Пиломатериалы, столбики, шурупы, гвозди;
Бензопила, электропила или просто электродвигатель;
Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
Ролики и направляющие;
Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
Подшипники для роликов.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

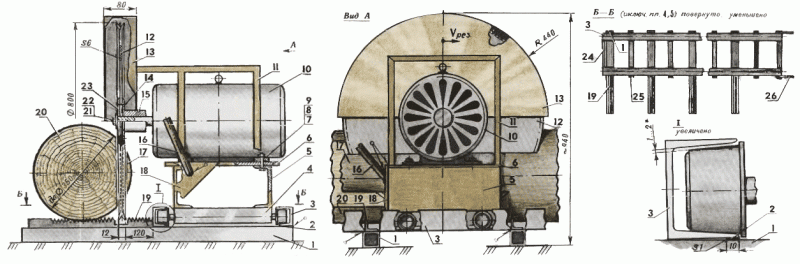

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Во-вторых.

Как только ширина пропила достигает необходимого размера, и остаток высоты бревна дошёл до получения нужного размера, его переворачивают. То есть если Вы пилите брус к примеру на 150, то и ширина пропила и высота остатка бревна должны соответствовать этому значению, даже быть больше, с учётом снятия горбыля.

Далее нам известен конечный размер материала, который необходимо получить, и мы его получим.

Для этого, после переворота бревна, начинайте расчёт от конечного размера до полного использования высоты бревна, но при этом не забывайте учитывать размер пропила, который как нам уже известно составляет от 2 до 5 мм.

К примеру — у Вас на эстакаде бревно, которое вы срезали до размера в 260 мм. Перевернем бревно и продолжим.

Конечный результат, которого мы хотим добиться — лафет, толщиной 150 мм. Далее, нехитрым способом сосчитав, что 260 мм-150 мм=110 мм. Мы получаем целых 110 мм толщины дополнительного материала. И именно его необходимо правильно рассчитать.

Берём этот дополнительный размер и высчитываем, для получения плахи, которая имеет размер 50 мм, 110-50=60, не забываем пропил, а у нас он составляет 2 мм, 60-2=58 мм, затем тесины, равной 25 мм, 58-25-2=31 мм, подгорбыльник 20 мм, 31-20-2=9 мм.

Как видите, из наших расчётов, получается 9 мм горбыль, 20 мм подгорбыльник, 25 мм тесина и 50 мм плаха. А конечный размер составит 150 мм.

Необходимые советы и рекомендации

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

сарай;
гараж;
обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Что такое пилорама и принцип ее работы

Воспользовавшись показательным примером ниточной катушки, можно понять каким образом действует пилорама. Если натянуть промеж двух вращающихся катушек нить, получится устройство схожее с пилорамой. Расстояние от одной до другой станет размером бревна в оптимальном решении.

Выполненная собственноручно, она позволяет:

Делать бревна одинаковые не только по размеру, но и по форме;
Проводить распилку с применением конкретной схемы при наличии созданного оборудования;
Нередко, впоследствии распиливания возникают отдельные недоработки. Их устранить можно исключительно ручным способом.

Работает агрегат так. Бревно целиком закрепляется на платформе абсолютно неподвижно. Придя в движение, мобильная часть осуществляет распил. Пилу ставят в горизонтальное положение.

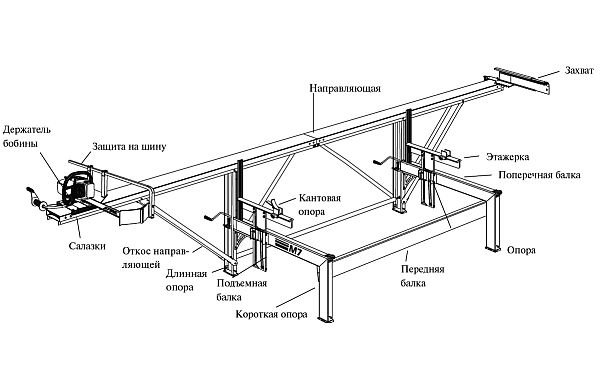

Схема самодельного устройства

Подход к проектированию и созданию пилорамы из бензопилы должен быть самым серьезным, ведь и сама мотопила является опасным оборудованием, тем более пилорама. Прежде всего, следует определиться с задачами, которые предполагается решать с помощью домашней пилорамы.

Естественно, мини пилорама не будет многопильным станком с расширенным функционалом, и произведенные пиломатериалы будут нуждаться в дальнейшей специфической обработке. Но выполнить простейшие операции – распил досок, реек, бруса, можно будет на достаточно хорошем уровне и в приличных объемах.

Инструменты и детали

Для сборки пилорамы из бензопилы понадобится пила, металлический профиль, направляющие и ролики, подшипники, гвозди, шурупы, из оборудования — сварочный аппарат, обычные инструменты.

Инструменты и материалы для изготовления

Сделать ленточную пилораму своими руками можно только с использованием некоторых инструментов и дополнительных приспособлений. Для ее изготовления потребуется сварочный аппарат.

Конструкция ленточной пилорамы подразумевает использование следующих материалов:

уголки размером 100×100;
2 колеса от легковой машины или фанерные диски;
несколько ступиц;
подшипники;
профильная труба;
дополнительные трубы размером 60×40 мм;
круглая труба диаметром 50 мм;
8 болтов М16;
электромотор;
кожух из металлического угла;
труба 80×40 мм (для каркаса);
рельсовые пути для движения;
держатель пилорамы;
пила;
бак с жидкостью для смачивания.

Но одних материалов недостаточно. Для изготовления ленточной пилорамы также понадобятся следующие инструменты:

сварочный аппарат;
дрель;
болгарка;
гаечные ключи;
измерительные приборы: линейка на 50 см, рулетка, уровень.

Для бытового использования такие большие конструкции обычно не используются. По этой причине их заменяют на мини-пилораму. Сделать ее можно из обычной бензопилы. Такое устройство легко транспортировать в любое место, оно компактно.

Чтобы сделать мини-станок понадобятся уголки, каркас, металлические балки. Начать сборку нужно с рельсов или каркаса, по которому будет двигаться агрегат. В нем просверливаются отверстия, а после устанавливается крепление (болты). Углы у конструкции должны быть прямыми.

К нижней части каркаса необходимо приварить уголки и поставить их на рельсы. Бензопила крепится к верхней части мини-станка.

Завершающей частью изготовления данного устройства является монтаж крепления для обработки древесины.

Сделать конструкцию своими руками можно в гараже, сарае, подсобном помещении.

С чего начать изготовление?

У любого мастера возникает вопрос, как сделать устройство, чтобы оно обладало определенными способностями. Нужно разработать схему установки. Она должна включать ряд основных узлов:

направляющие для перемещения инструментальной рамки (рельсовый путь);
сама рамка, на которой крепится инструмент;
фиксатор для заготовки (бревна);
вспомогательные приспособления для фиксации и перемещения инструмента по рамке.

Общий вид конструкции простейшей дисковой пилорамы: 1 – направляющие; 2 – инструментальная рамка; 3 – пильный диск; 4 – клиноременный редуктор.

Нужно рассмотреть, из чего состоят узлы самодельной дисковой пилорамы. Тогда подобрать исходные материалы.

Дисковая пилорама

Рассмотрим более простой вид самодельной пилорамы.

Для того чтобы сделать дисковую пилораму, потребуется найти дисковую пилу. В качестве мотора будет использоваться электродвигатель.

Видео:

https://youtube.com/watch?v=7YH78aJykL0

Сначала необходимо сделать сварную раму, на которую нужно будет поставить металлическую плиту с прорезью для диска. Снизу к плите нужно прикрепить вал плиты на подшипниках и шкивах.

Колесо электрического двигателя соединяется с пилой ремнем.

Чтобы обеспечить хорошее натяжение ремня, необходимо использовать массу самого двигателя, а также можно воспользоваться утяжелителями. Дисковая пилорама готова.

Что понадобится для строительства лесопильной установки

Тем, кто считает постройку собственной пилорамы делом несложным, сразу скажем, что создать качественный, работоспособный агрегат непросто. И дело даже не в том, что здесь не обойтись без определённых финансовых затрат — как правило, бюджет самодельной лесопилки легко укладывается в сумму 30 – 40 тыс. рублей. Сборка агрегата, способного выдавать качественный пиломатериал, потребует решения задач, связанных со стабильностью работы, обеспечением прочности узлов и деталей, настройкой и регулировкой механизмов, изготовлением приспособлений для заточки ленточной пилы и разводки её зубьев и т. д. Не боитесь трудностей? Тогда ознакомьтесь с тем, какие материалы и инструменты потребуются для работы.

В качестве рельсовых направляющих можно использовать стальные уголки с шириной полки не менее 50 мм, швеллер или двутавровую балку. Основным требованием к рельсам является их прямолинейная геометрия. Надо иметь в виду, что любой недостаток нашей миниатюрной «железной дороги» скажется на качестве пропила, поскольку ленточное полотно скопирует каждую неровность, перенеся её на поверхность доски. Именно поэтому лучшим вариантом будет Т, Н или П-образный металлопрокат. К сожалению, уголки больше всего подвергаются искривлению при изготовлении и транспортировке. Самым же идеальным случаем будет использование заводских рельс, например, от узкоколейного транспорта, которые при определённом везении можно найти в пунктах приёма металлолома.

Ролики, обеспечивающие продольное перемещение лесопилки, можно выточить на токарном станке и закалить. В отдельных случаях допускается использование обычных шарикоподшипников.

Отличные ролики получаются из линейных направляющих на базе шарикоподшипников, которые можно найти в продаже. Это решение нельзя назвать самым дешёвым, однако в надёжности и долговечности такого узла можно не сомневаться

Собственно, рама, пильная каретка и ложе для укладки брёвен изготавливается из квадратных и прямоугольных профильных труб. Лучше всего использовать металлопрокат с максимальной толщиной стенки. Это обеспечит оборудованию необходимую прочность, поскольку работа станка связана с переменными динамическими нагрузками.

Для механизма регулировки высоты каретки (траверсы) понадобятся направляющие из стальных труб с ползунами и два длинных винта с гайками. В этих целях можно использовать детали от списанных токарно-винторезных станков (маловероятно, но чем чёрт не шутит), механических прессов, или прутки с нарезанной резьбой из строймага (самый доступный, но наименее предпочтительный вариант). Также можно заказать изготовление деталей у токаря — всё равно без обращения к специалисту обойтись вряд ли получится. Кроме того, потребуется цепная передача, которую нередко заимствуют из механизма газораспределения автомобильных двигателей. Как вариант, можно использовать велосипедную цепь и звёздочки.

В качестве рабочих колёс под ленточное полотно лучше всего подходят шкивы от старых отечественных комбайнов марки «Колос», «Нива» и другой сельхозтехники. Кстати, оттуда же можно взять валы и корпуса подшипников качения. Учтите, что диаметр направляющих должен быть не менее 30 см (оптимально 50 см), иначе излишние механические напряжения приведут к трещинам у основания зубьев пилы.

В конструкции привода ленточной пилы можно использовать шкивы от списанной отечественной сельхозтехники

Существуют конструкции самодельных установок с направляющими шкивами в виде колёс от легковых автомобилей. Для скептиков отметим, что такое кустарное решение имеет массу преимуществ начиная от возможности применения ступиц в сборе и заканчивая тем, что тонкую регулировку натяжения полотна в процессе работы можно осуществлять подкачкой шин.

Что касается инструмента, который понадобится в процессе работы, то он должен быть у каждого уважающего себя хозяина. В частности, потребуются:

сварочный аппарат;
«болгарка», или, профессиональным языком, угловая шлифмашина;
сверлильный станок или электрическая дрель;
набор свёрл по бетону и металлу;
комплект слесарных струбцин;
набор гаечных ключей;
молоток;
пассатижи;
крепёж (болты, гайки, шайбы различных размеров);
мерительный инструмент (линейка, штангенциркуль, рулетка);
уровень (лучше всего лазерного типа).

Не забудьте и о том, что понадобится подготовить прочное, ровное основание, поэтому будьте готовы к бетонным работам — сделайте запас песка, щебня и цемента, подготовьте бетономешалку, трамбовки, опалубку и длинное правило.
