Дефлекторы для вентиляции: изготовление, устройство, расчет турбодефлектора

Виды ротационных дефлекторов

Для улучшения действия вентиляционной системы разработано много модификаций дефлекторов. Некоторые из них статические, другие — ротационные. К последним можно отнести турбины с вращающейся головкой-крыльчаткой, которая работает благодаря силе ветра.

Конструкция дефлектора может иметь вращающийся или статичный корпус. Все устройства созданы для улучшения тяги в дымоходе или вентиляционном канале, для защиты от дождя, снега, града, от проникновения птиц. Но самым эффективным из всех считается турбодефлектор

Классификацию ротационных турбин можно провести по следующим характеристикам:

• материалу изготовления — производят изделия из нержавейки, оцинкованного или окрашенного металла;
• диаметру присоединительного кольца (насадки) — он может составлять от 110 до 680 мм, размеры соответствуют типичным размерам канализационных труб.

Производители выпускают модели турбодефлекторов, которые внешне очень схожи друг с другом. Но их характеристики могут несколько отличаться.

Вот краткая информация о некоторых из них:

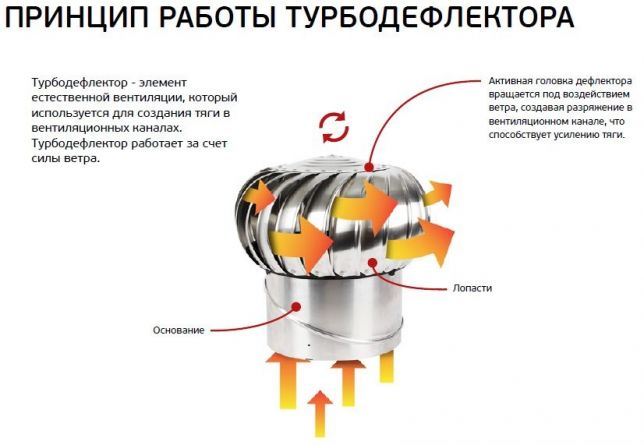

• Турбовент. Одноименная компания выпускает ротационные вентиляционные турбины из алюминия, толщина которого равна 0,5—1,0 мм. Основание изготавливают из гальванизированной стали 0,7—0,9 мм. Изделие окрашивают в любой цвет по общепринятому цветовому стандарту — RAL.
• Турбомакс. Производитель реализует свое изделие, называя его естественный нагнетатель тяги. Для изготовления используется сталь марки AISI 321 толщиной 0,5 мм. Изделие можно использовать как для вентиляционных, так и для дымовых каналов, оно выдерживает температуру до +250 °C.

Это продукция из высококачественной нержавеющей стали. Походит для улучшения тяги в вентиляционных системах и дымоходах. Применяют в условиях повышения температуры до 500 °C.

На рынке встречается также продукция менее известных торговых марок и производителей

К покупке таких изделий следует отнестись с осторожностью, запрашивая сертификат качества

Обслуживание и устранение поломок

Особых проблем с эксплуатацией дефлекторов обычно не возникает. Раз в год достаточно подниматься на крышу и проводить визуальный осмотр их состояния. Может потребоваться смазка или замена подшипника, а для этого сначала снимается колпак, а затем отсоединяется стопорное кольцо. Необходимо проверять подвижность лопастей этого устройства.

Причинами наиболее распространённых поломок выступают:

• заклинивание подшипников из-за недостатка смазки;
• повреждение физического свойства вследствие града, ветра или атаки птиц;
• перемерзание по причине значительных заморозков.

На работоспособность устройства прямое влияние оказывает сила ветрового потока.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

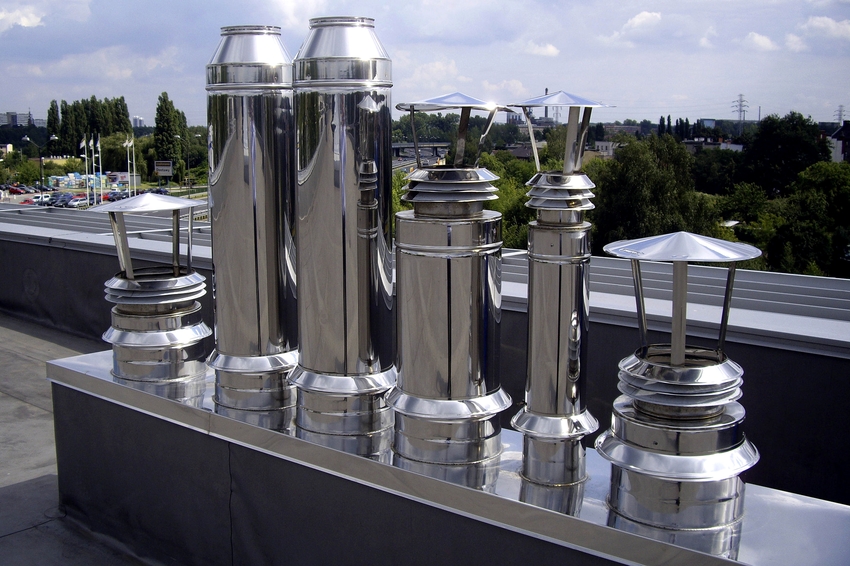

Дефлекторы могут быть установлены даже на крыше гаража

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции

Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

• материал изготовления;
• принцип функционирования;
• особенности конструкции.

В основном все модели выполняются из следующих материалов:

• алюминия;
• нержавеющей стали;
• оцинковки;
• меди;
• пластика;
• керамики.

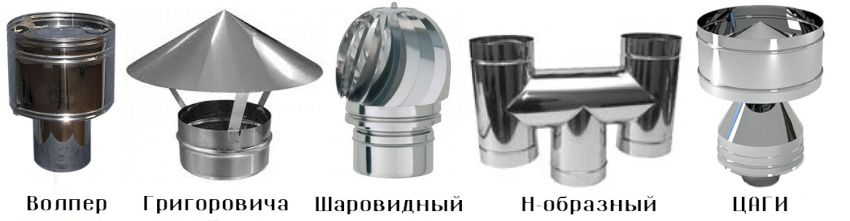

Устройства делятся на такие типы:

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика

• ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
• цилиндрический вентиляционный грибок Волпера;
• колпак-флюгер, в простонародье – «подхалим»;
• Н-образный дефлектор из труб;
• турборефлектор, представляющий собой сферическую ротационную насадку;
• статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

• плоские;
• полукруглые;
• с открывающейся крышкой;
• двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

• ротационные;
• дефлекторные;
• турбинные.

Устройство по принципу работы может быть ротационным, дефлекторным и турбинным

Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Подобная конструкция представляет собой экран-отражатель, перераспределяющий поток воздуха. Благодаря этому пучок прохладного воздуха направляется не напрямую, а параллельно потолку. Несмотря на то что воздух рассеивается, напор от этого не изменяется.

Самостоятельное изготовление турбодефлектора

Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:

• стальной лист – 0,5-1 мм толщиной или пластиковый;
• дрель со сверлами;
• картонные листы;
• заклепочник;
• ножницы.

Создание чертежа

Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:

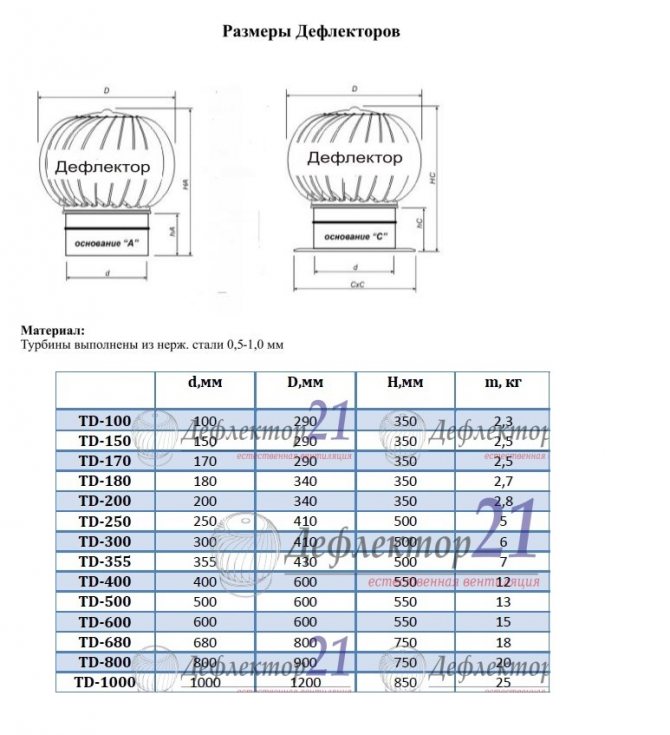

Диаметр посадки, см	Ширина, см	Высота, см	Высота основания, см
200–250	290–350	290–345	70–100
300-315-355	400-400-450	365-365-385	110-110-110
400–500	495–615	465–635	140–225
630	790	700	250

Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.

Процесс изготовления

Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:

1. С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
2. Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
3. Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
4. Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной – 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
5. Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
6. Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.

Правила монтажа турбины

Вентиляционные турбины могут устанавливаться непосредственно на скатную или прямую кровлю, на вылет дымохода или вентиляционной шахты. Место размещения зависит от области применения турбины.

Для вентиляции подкровельного пространства используют турбину с диаметром основания 315 мм. Она может обслужить 50—80 м2 кровли — точная площадь зависит от наклона кровельного покрытия — чем меньший угол, тем большее число турбодефлекторов нужно монтировать.

Для установки на скатную конструкцию выбирают самую высокую точку на скате. При усовершенствовании вентиляционных систем жилых помещений монтаж производят на вылет вентиляционной шахты.

При монтаже на плоское основание крыши нужно учитывать высоту снежного покрова и устанавливать турбодефлектор выше его среднего показателя для конкретного региона. В любом случае он не должен быть ниже 180 мм

Выполняя монтаж ротационной турбины на трубу дымохода, расчет его высоты проводят вместе с устройством. То есть турбодефлектор, как часть дымохода увеличивает его длину.

Правила размещения дымохода относительно конька остаются такими же, как и при монтаже трубы без каких-либо насадок:

• Если расстояние от конька до трубы меньше или равна 1,5 м, то трубу поднимают на 0,5 м над коньком.
• Высота трубы, размещенной на расстоянии от 1,5 до 3 м, может быть равной высоте конька.
• При отдаленности более 3 м от конька верх трубы должен находиться не ниже, чем уровень условной линии, проведенной вниз на 10° от уровня высоты конька.

Чтобы уменьшить потери тепла в зимний период через вентиляционную систему, производитель допускает использование задвижек (для жилых помещений) или регулируемых воздухозаборных устройств (для складских и производственных площадей).

Высота оголовка трубы относительно конька должна отвечать определенным правилам. Иначе, велика вероятность появления обратной тяги. И хотя с установленным дефлектором это явление исключено, но неправильное размещение трубы может привести к ухудшению движения в канале

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Вентиляционный дефлектор своими руками

дефлектор Григоровича, сделанный самостоятельно

Чаще всего своими руками для вентиляции изготавливают дефлектор Григоровича. Устройство достаточно просто, а работа этого вида дефлектора вентиляции бесперебойна.

Чтобы изготовить своими руками дефлектора вентиляции Григоровича понадобятся:

• оцинкованная или листовая нержавейка;
• заклепки, гайки, болты, хомут;
• электродрель;
• ножницы по металлу;
• чертилка;
• линейка;
• карандаш;
• циркуль;
• несколько листов картона;
• ножницы по бумаге.

Шаг 1. Расчет параметров дефлектора

размеры устройства легко подобрать в таблице

На этом этапе нужно вычислить размеры вентиляционного дефлектора и начертить схему. Все первичные  расчеты основываются на диаметре вентиляционного канала.

Н=1,7 х D,

где Н – высота дефлектора, D – диаметр дымохода.

Z=1,8 x D,

где Z – ширина колпака,

d=1,3 x D,

d – ширина диффузора.

На картоне создаем схему элементов дефлектора вентиляции, своими руками и вырезаем.

Шаг 2. Изготовление дефлектора

Обводим чертилкой на листе металла лекала и с помощью ножниц получаем части будущего устройства. Детали соединяем между собой маленькими болтами, заклепками или сваркой. Для установки колпака вырезаем кронштейны в форме изогнутых полос. Закрепляем их снаружи диффузора, обратный конус крепим на зонт. Все комплектующие готовы, теперь прямо на дымоходе собирается весь диффузор.

Шаг 3. Монтаж дефлектора

На трубу дымохода устанавливаем нижний стакан и крепим болтами. Поверх надеваем диффузор (верхний стакан), зажимаем хомутом, прилаживаем к кронштейнам колпак. Заканчивается работа по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству функционировать даже при нежелательном направлении ветра.

Статодинамический дефлектор и его особенности

Французские разработчики подготовили статодинамический дефлектор Астато, который помогает обеспечивать хорошую потоковую тягу в системе, где вентиляция происходит естественным путем. Монтаж прибора может проводиться на любой высоте, для построек, возведенных недавно и для очень старых. После включения электромоторчика аэродинамика канала остается прежней. Степень разрежения воздуха выражается показателями давления и напора вентилятора.

Для монтажа устройства можно применить ниппельное соединение – это удобный вариант, если канал вентиляции имеет круглое сечение. При работе с целой группой, состоящей из воздуховодов прямоугольной формы, устанавливается адаптер. Управление такой конструкцией можно выполнять как вручную, так и с использованием реле времени и прибора для измерения давления.

Дефлектор разработан в виде шести различных вариантов. Различаются они между собой диаметром – он может быть в диапазоне 16-50 см. Стоимость приборов зависит от размера.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора

В сети есть много онлайн-калькуляторов, нет необходимости переписывать и пользоваться сложными формулами. Все размеры даются в зависимости от диаметра круглого дымохода.

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Практический совет. Намного проще позаботиться о прочности конструкции на земле, чем потом подниматься на кровлю для ремонта дефлектора. Несколько раз внимательно проверяйте надежность фиксации элементов во всех местах.

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода. Но и дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. Как установить керамическую трубу для дымохода, можно прочитать на нашем сайте.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

• нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
• диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
• полый металлический цилиндр, являющийся наружной частью дефлектора;
• верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
• кронштейны крепления верхнего конуса;
• монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

• нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
• диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
• полый металлический цилиндр, являющийся наружной частью дефлектора;
• верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
• кронштейны крепления верхнего конуса;
• монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

• материал изготовления;
• принцип работы;
• конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

• статичные насадки;
• ротационные дефлекторы;
• статичные установки с эжектирующим вентилятором;
• модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Как работает устройство

Безусловно, чтобы сделать что-то, нужно понять принцип его работы. С дефлектором то же самое. Можно сказать, что принцип работы изделия довольно прост: за счет энергии ветра, дефлектор начинает создавать разрежение воздуха в вентиляционной шахте. Это способствует увеличению тяги, отработанный воздух быстрее выходит, как с помещения, так и из подкровельного пространства. Ведь бывает так, что естественная вентиляция не справляется с данной задачей, поэтому дефлектор помогает усилить тягу в системе.

Важно! Такие турбодефлекторы используются не только для системы вентиляции, но для печей и каминов, усиливая тягу и выводя дым быстрее.

Примечательно, что каким бы ни было направление ветра и его сила, крыльчатка (так называется вращающаяся головка) всегда крутится в одну сторону, создавая в системе частичный вакуум. Благодаря ему увеличивается интенсивность движения воздуха. К тому же в таком случае исключается образование обратной тяги и улучшается обмен воздухом. Как уже упоминалось ранее, осадки и мусор не попадают в систему.

Получается, что для вентиляционной системы естественного типа турбодефлектор просто необходим. Он никогда не помещает, но в свою очередь сделает работу вентиляции более эффективной.

Как работает устройство

Безусловно, чтобы сделать что-то, нужно понять принцип его работы. С дефлектором то же самое. Можно сказать, что принцип работы изделия довольно прост: за счет энергии ветра, дефлектор начинает создавать разрежение воздуха в вентиляционной шахте. Это способствует увеличению тяги, отработанный воздух быстрее выходит, как с помещения, так и из подкровельного пространства. Ведь бывает так, что естественная вентиляция не справляется с данной задачей, поэтому дефлектор помогает усилить тягу в системе.

Примечательно, что каким бы ни было направление ветра и его сила, крыльчатка (так называется вращающаяся головка) всегда крутится в одну сторону, создавая в системе частичный вакуум. Благодаря ему увеличивается интенсивность движения воздуха. К тому же в таком случае исключается образование обратной тяги и улучшается обмен воздухом. Как уже упоминалось ранее, осадки и мусор не попадают в систему.

Получается, что для вентиляционной системы естественного типа турбодефлектор просто необходим. Он никогда не помещает, но в свою очередь сделает работу вентиляции более эффективной.

Выводы и полезное видео по теме

Что собой представляет ротационный дефлектор для вентиляции:

Что выбрать для вентиляции – турбодефлектор или дефлектор ЦАГИ:

Как самостоятельно отремонтировать турбодефлектор:

Самое оптимальное решение проблемы всегда простое. Больше нет необходимости устанавливать электрические вентиляторы для улучшения тяги в вентиляционных каналах. Появление на рынке турбодефлекторов лишило потребителей многих проблем.

Вы оснастили домашние вентканалы турбодефлекторами? А возможно вы самостоятельно собрали ротационный дефлектор и своими руками закрепили его? Расскажите, насколько сложным оказался процесс изготовления и как прибор проявил себя в действии.
