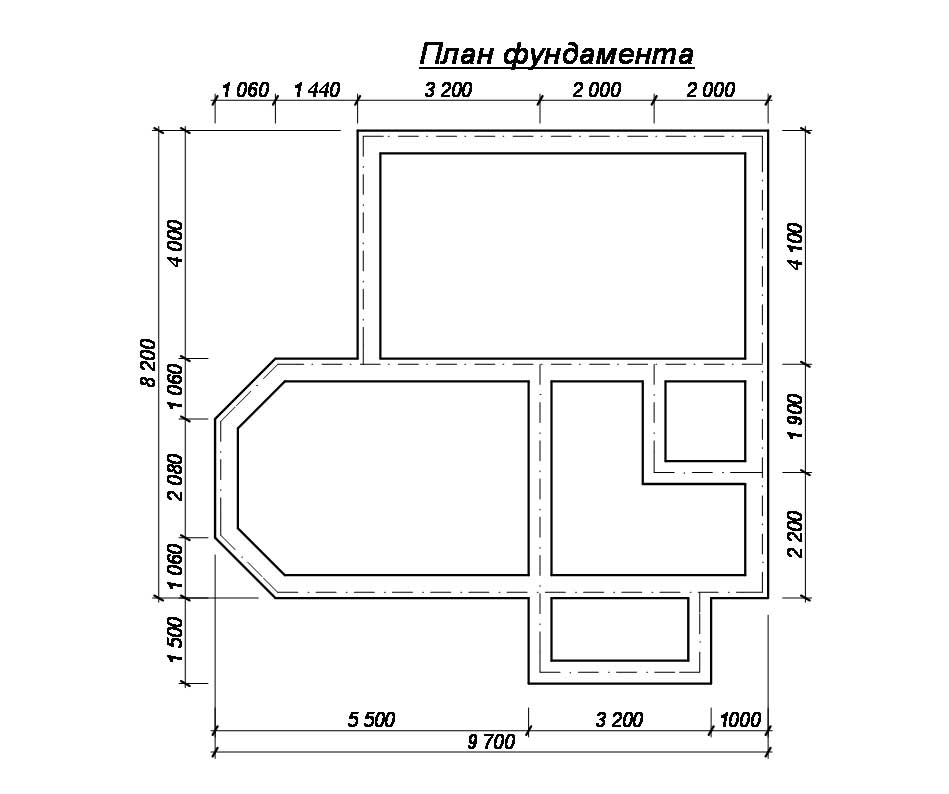

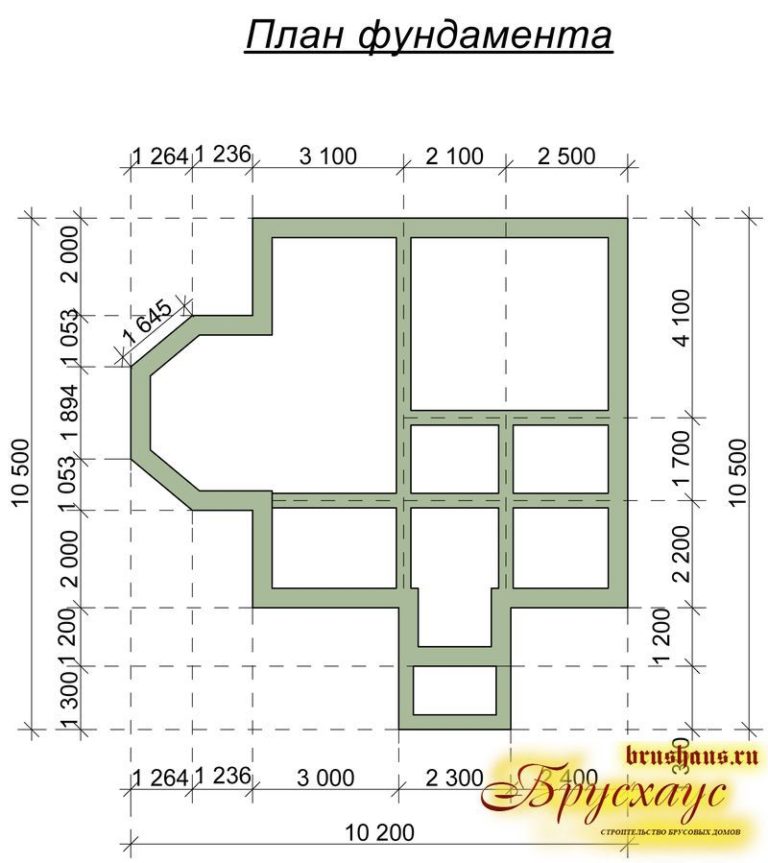

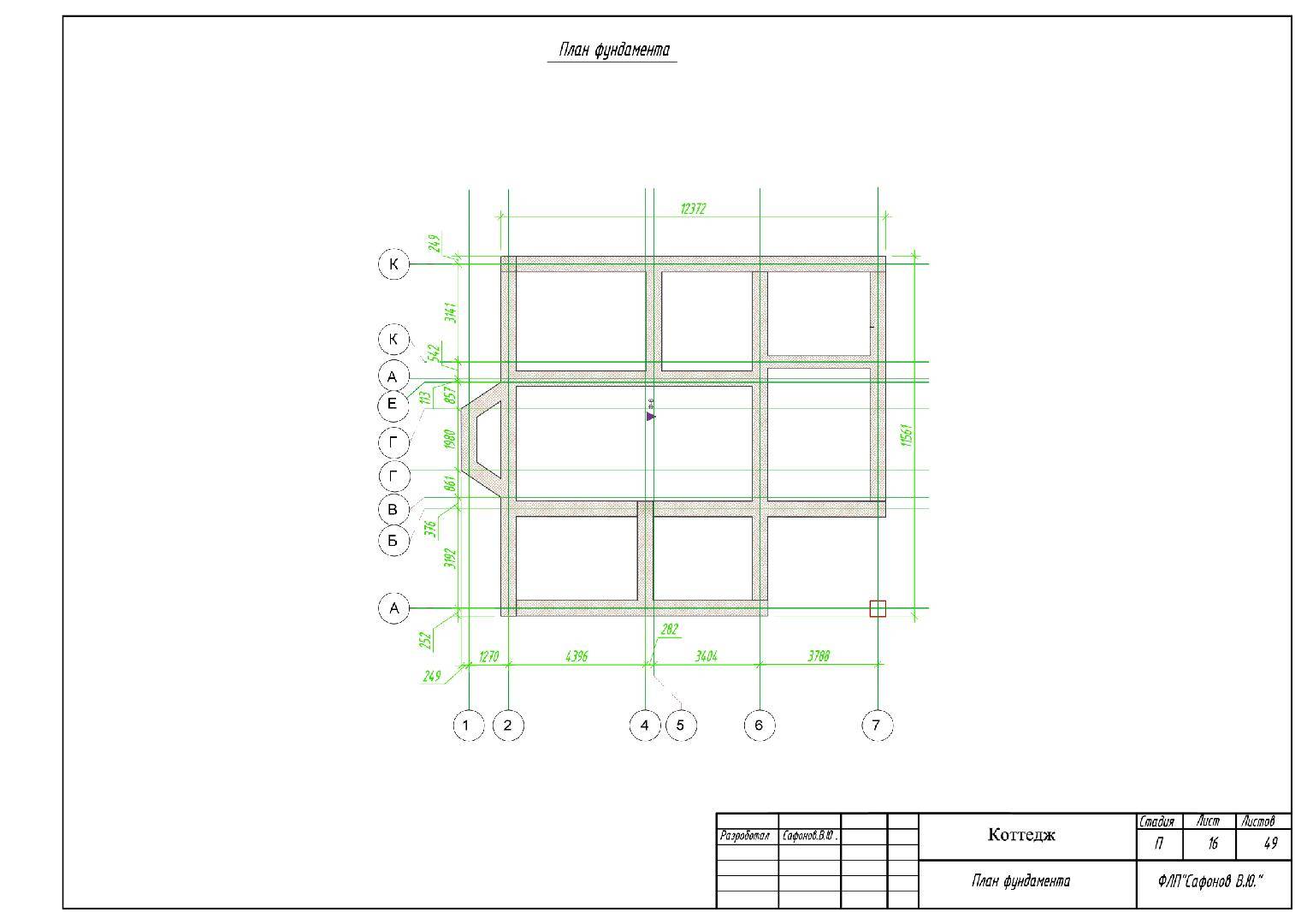

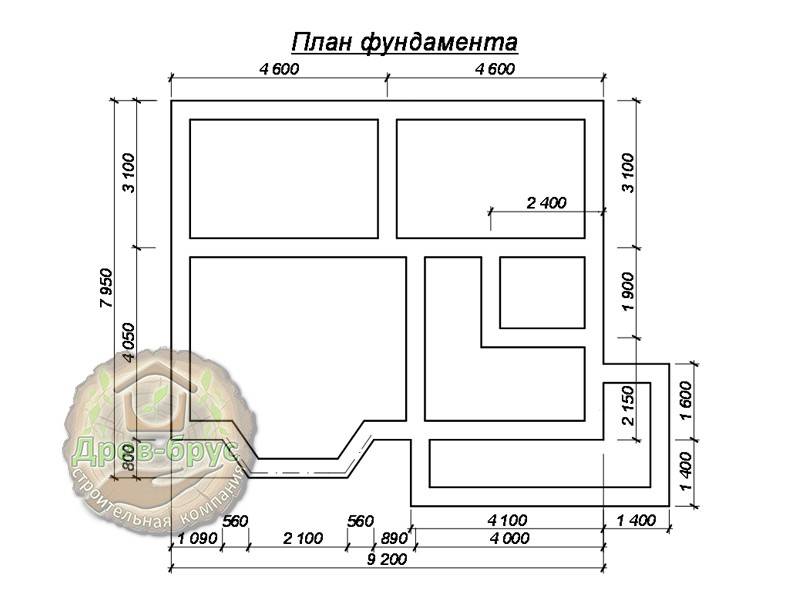

План фундамента: проект с размерами, типы и схема расположения дома

Свайный фундамент

Этот тип фундамента способен обеспечить надёжность строительства, если работы ведутся в условиях неустойчивого грунта. Используется при строительстве крупногабаритных и малоэтажных сооружений.

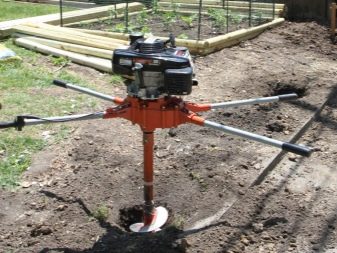

Устройство свайного фундамента, прежде всего, отличается наличием в конструкции свай – столбов, которые вбиваются или вкручиваются в грунт при помощи специального оборудования.

Глубина установки свай напрямую зависит от глубины залегания сильных слоев грунта, на которые приходится вся нагрузка, оказываемая зданием. Каждая из свай по отдельности может выдерживать нагрузку от 2 до 5 тонн. Для соединения свай используют балки, прикрепляемые сверху.

Схема устройства свайного фундамента

Свайные фундаменты, как правило, применяют в тех случаях, если верхний грунтовый слой является подвижным или слабым, а также на грунтах, где наблюдаются плывуны или очень высокий уровень грунтовых вод. В большинстве случаев свайные основания применяют при строительстве крупногабаритных сооружений.

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

по глубине заложения;
по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Разновидности ленточных сборных фундаментов

Опорные конструкции ленточного типа могут выполняться из таких строительных материалов, как:

Полнотелый шлакоблок, который многим строителям известен под названием бетонит.
Железобетонные блоки под названием ФБС.
Природный или бутовый камень.

Для мелкозаглубленного фундамента на сухих и прочных грунтах вспомогательных зданий и хозпостроек допускается применение полнотелого кирпича высоких марок. Исключением является применение белого силикатного кирпича, который в земляной траншее подвержен разрушению.

Конфигурация ленты фундамента может быть сплошной или прерывистой и имеет прямоугольный или квадратный вид.

Согласно строительным нормам и правилам ширина ленточного фундамент на 100 -200 мм должна быть больше чем толщина опорных стен.

Планирование разных типов фундамента

Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.

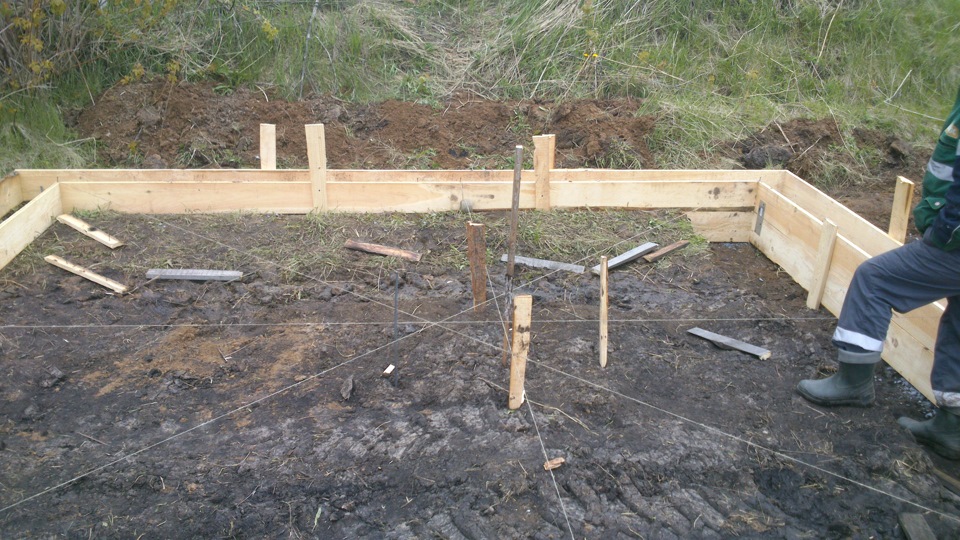

Ленточный фундамент

Требует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения. Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.

Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Свайный фундамент

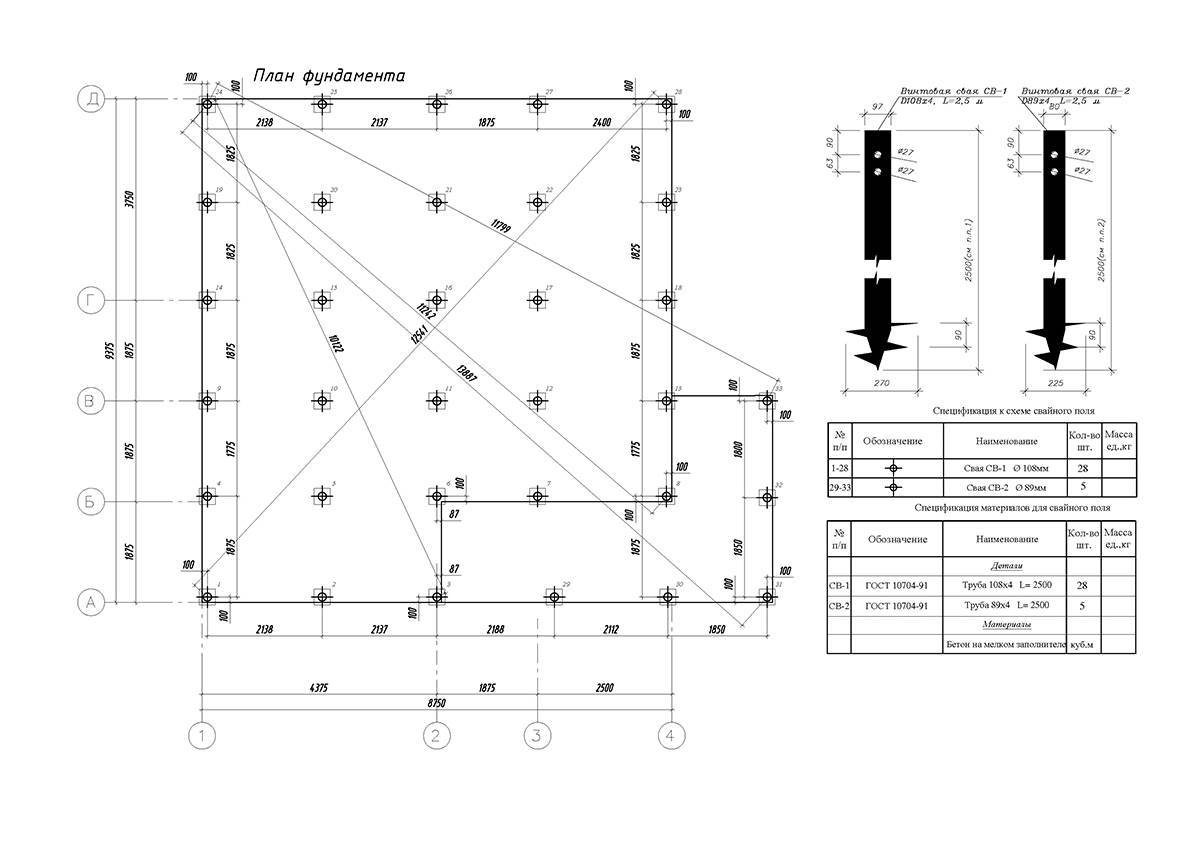

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

Плитный фундамент

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

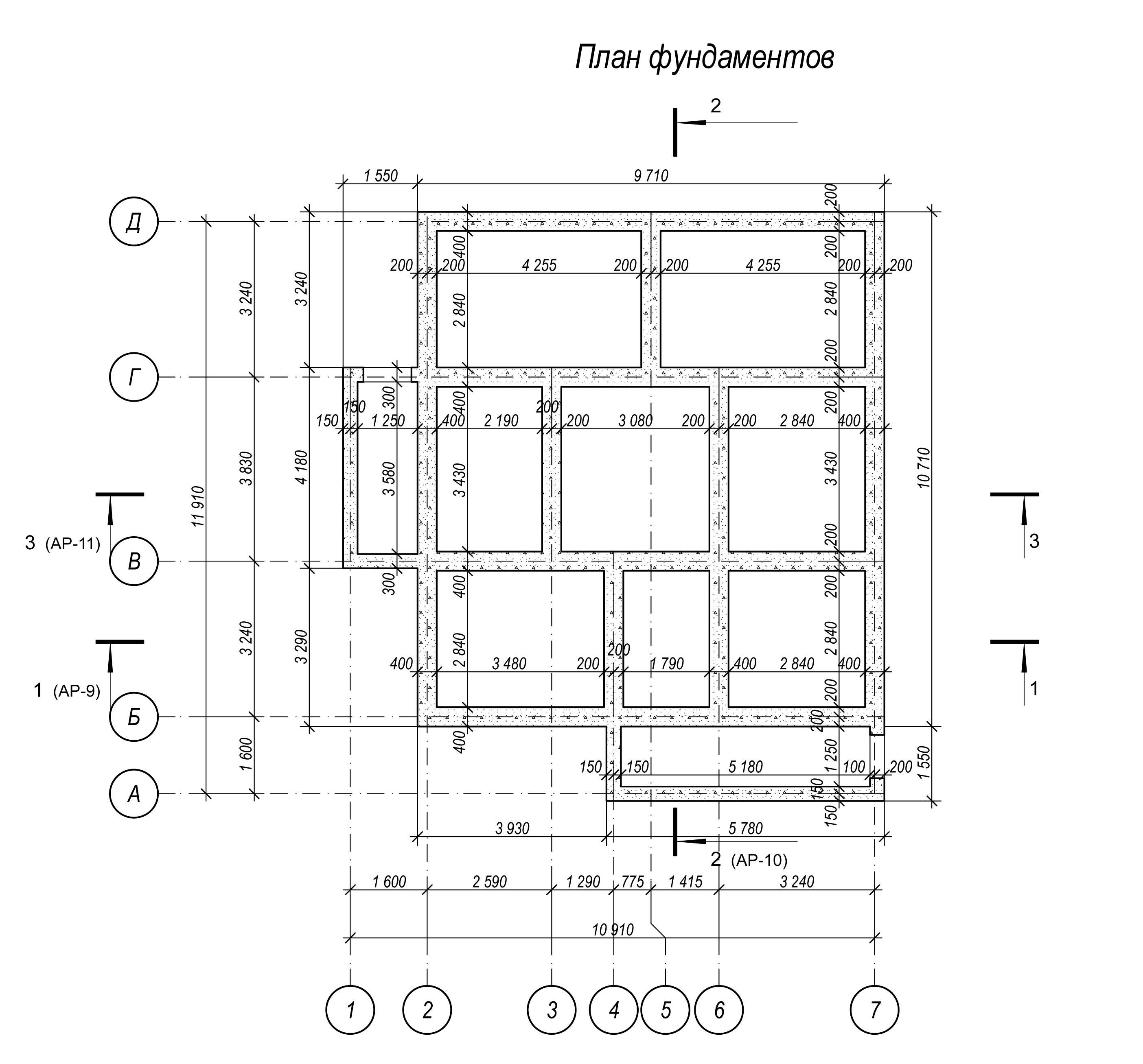

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Как подать строительное уведомление, какие документы понадобятся

Адресатом уведомительного документа будет муниципальный орган власти, соответствующий территориальной принадлежности земельного участка. Достаточно созвониться с муниципалитетом и уточнить получателя. Заметим, что по многих муниципальных образованиях установлен определенный порядок обращения с уведомлением о строительстве, описываемый в постановлениях и нормативных документах местных властей.

Документы, которые следует направить властям вместе с уведомлением о строительстве:

гражданский паспорт (копия). Если уведомление направляется по доверенности, необходима ее копия**;
кадастровый номер участка, принадлежащего собственнику-застройщику***;
подтверждение права собственности по земельному участку, либо договор на него (копии). Эти сведения потребуются, если по каким-либо причинам они отсутствуют в ЕГРН.

**При личной подаче строительного уведомления необходимы как копии, так и оригиналы названных здесь и далее документов.

***При потребности узнать кадастровый номер участка земли можно через сервис публичной кадастровой карты (его эл. адрес указан выше) – по адресу участка, либо указав его местонахождение на названной карте.

Подача уведомления выполняется через МФЦ, сайт госуслуг или нарочно, лично прибыв в отдел архитектуры местного муниципалитета.

Описанный выше порядок уведомления о намерении строиться на собственном участке отражает наиболее простую ситуацию – предназначение данной территории изначально под ИЖС или садоводство. Если же имеются ограничения, к примеру, охраняемая зона объекта культурного наследия или территориальная зона с особыми условиями, то потребуются дополнительные документы.

Для строительства коттеджа, например, в охранной зоне (объекты «Водоканала» или, скажем, близость аэродрома и т.п.) нужны будут письменные разрешения от данных учреждений.

Подача уведомления по строительству бесплатна, но, чтобы не столкнуться с отказом, рациональнее показать документы риэлт-специалистам, специализирующимся на земельных участках и частной малоэтажной недвижимости.

А как составлять планировку дома, помещений?

Пару слов о том как составлять проект, планировку дома. Очень ответственное дело, и если не уверены в своих силах, то лучше всего это поручить профессионалам, т.к. в противном случае могут не дать разрешение на строительство, и это не единственная из тех проблем что могут быть, в случае неграмотной планировки. Однако, если вы уверены в своих силах, то можно попробовать составить проект дома и самому (правда перед этим нужно перелопатить гораздо больше информации чем есть в этой статье, проходите по ссылкам в ней и читайте блог).

«Накидать» планировку дома сейчас можно легко в какой нибудь онлайн программе вроде homestyler.com илиplanner5d.com — они довольно просты и рассчитаны чуть ли не на домохозяек. Даже если ваш проект не примут, то по крайней мере вы максимально точно дадите понять архитектору что вы хотите видеть, «без объяснений на пальцах». А он уже дорисует до необходимых стандартов с учетом СНИПов и прочего, и опираясь конечно на свой богатый опыт, где-то поправит, предложит другие решения, более оптимальные.

Рисуем план самостоятельно в онлайн-программе

Многим не нужны очень большие дома, и они стремятся создавать компактные дома, что вызвано также желанием снизить расходы на отопление, обслуживание, да и просто многие уже познали на своем опыте как много приходится убирать в большом доме, или «скакать» по лестнице если он двухэтажный (кстати вот этот вопрос «быть или не быть второму этажу тоже очень актуален, во время проектировки дома, см. видео ниже). Однако в маленьком доме нужно суметь грамотно распланировать пространство, чтобы всем членам семьи было комфортно. Прочитайте эту статью — «Компактный дом: как грамотно спроектировать«.

Пример планировки двухэтажного дома (кликните на картинку для увеличения), нарисованной в одной из онлайн-программ, например planner5d.com

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Сложные участки схемы

Если вы планируете возводить капитальное и масштабное сооружение, то оно наверняка потребует создание сложного сборного или монолитного основания. Как правило, такие схемы невозможно уместить на одном чертеже. Поэтому специалисты в строительной индустрии настоятельно рекомендуют разрабатывать отдельные схемы сложных участков. Как вариант, можно нанести на главный план дополнительные осевые линии и обозначение сечения (при необходимости), а также создать крупные разрезы на листе, предварительно сделав отметку об этом. Кроме того, в зависимости от степени сечения рекомендуется выбирать масштаб 1 к 20, 1 к 25, либо 1 к 50, для того, чтобы максимально приблизить разрез и сложные конструкционные элементы.

Какая понадобится техника?

Планировку участка можно произвести механизированным или ручным способом.

В первом случае арендуется тяжелая техника: бульдозер или грейдер, трактор с планировочным ковшом, трактор с культиватором.
При механизированном самостоятельном проведении мероприятий используется мотоблок с культиватором и фрезой для срезания грунта.

Наиболее дешевый способ – ручная планировка. Для ее проведения потребуются такие инструменты: лопата (совковая и штыковая), тяпка разного размера, грабли, лом, колышки, молоток (кувалда), топор, пила (ножовка) для удаления растительности. Для перевозки грунта необходима тачка или тележка.

Измерения и разметка производится с помощью:

нивелира;
строительного уровня;
рулетки.

Необходимость плана

Чертеж основания здания делают, чтобы возведенное по нему строение было надежным и функционировало в течение определенного времени. Владельцы должны без опаски использовать входы, лифты и лестничные клетки, т.к. нагрузка от них предусмотрена при проектировании опоры строения. Проект фундамента для дома должен отвечать требованиям:

содержать простые технические решения, которые удобно исполнить на местности;
предусматривать при сооружении передовые методы строительства с экономией трудозатрат и материалов;
включать в состав прочные конструкции, которые не опрокидываются и не скользят в грунте;
содержать нужные размеры, привязанные к осям стен дома.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

тепло- и гидроизоляция,
схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
для повышения прочности рекомендуется их связка в единую конструкцию,
для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа
