Как осуществить врезку
Традиционно врезка в пластиковую канализационную трубу ПВХ, ПП или ПЭ в частном доме или квартире, Вам нужно будет купить специальные адаптеры. Эти детали подбираются из материала, из которого выполнен трубопровод. Они врезаются в нужное место в коммуникации, закрепляются и образуют удобный и герметичный выход для подсоединения дополнительных коммуникаций.
Фланец
Для врезки в полипропиленовую или полиэтиленовую канализационную трубу небольшого диаметра можно использовать фланцы. Для установки таких приспособлений понадобится только отверстие на магистрали
Перед началом работы отключите воду, просверлите отверстие, очень важно, чтобы его размер точно соответствовал выбранному фланцу, иначе врезка не будет эффективной или со временем начнет протекать. Очистите его от пыли и пластиковой стружки. Видео: как сделать врезку в канализационную трубу под давлением
Видео: как сделать врезку в канализационную трубу под давлением.
Внутреннюю часть дыры и наружный участок просверленной трубы смажьте герметиком. После установите на магистрали фланцевое соединение и плотно затяните его при помощи хомутов на верхней части крепежа. За счет герметика на наружном участке трубы, врезка получится прочной и полностью герметичной. Совет: обязательно перед началом работы протрите трубу, она должна быть полностью сухая. Воду не включать до полного застывания герметичной мастики, в среднем на это уходит 8 часов.
Фото: фланец для наружной канализации
Как произвести резку в пластиковую трубу:
- Перед началом работ нужно перекрыть воду в стояке, иначе может прорвать трубы при сверлении отверстия;
- После этого необходимо просверлить отверстие в определенном месте отверстие. Строго следите за тем, что размер будущего места врезки соответствовал Вашим потребностям и размеру адаптера;
- Зачистите отверстие при помощи наждачной бумаги с небольшой абразивностью, после чего обработайте его обезжиривающими смесями;
- Осталось только установить адаптер в трубу и закрепить его при помощи болтового соединения. Не перетяните болты, чтобы предупредить прорыв или трещины магистрали. Место стыка желательно обработать герметиками или мастиками для образования прочного и герметичного крепления.
В зависимости от диаметра канализационной трубы, нужно выбрать правильный переходник для врезки, например, для 110 мм понадобится адаптер 50. Для разветвления коммуникаций до 50 мм используются соединители от 20 до 32 мм.
Патрубки для врезки в чугунную трубу
Для врезки в чугунную или металлическую канализационную трубу Вам понадобится отрезок аналогичной полой коммуникации. Такая система успешно используется в частном доме или на даче, в особенности для обустройства наружной безнапорной коммуникации. Как сделать разветвление при помощи труб:
- Определите, где именно Вам необходима врезка, после этого отметьте это место на чертеже канализационной системы и отключите воду;
- Используя дрель с соответствующей насадкой, просверлите отверстие необходимого диаметра. Будьте осторожны, следите за тем, что на месте обработки не оставалась стружки, которая может повредить коммуникацию;
- Очистите отверстие от пыли, металлических осколков и грязи, обезжирьте поверхность;
- Вставьте в коммуникацию трубу. При этом нужно быть предельно внимательными: задвинув переходник слишком глубоко, Вы можете образовать препятствие для нормального стока воды. Оптимальным расстоянием является 5 мм от стенки отверстия;
- Установив трубный адаптер на определенное расстояние, приварите его к магистрали;
- Место шва обработайте специальными составами, которые защитят его от коррозии и разрушения.
По окончании работы подождите несколько часов, пока шов окончательно не застынет, и можете включать воду. Периодически крепление рекомендуется промазывать с целью предупреждения ржавления.
Почему пластиковые трубы лучше?
При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.
Обустройство поливинилхлорид трубопроводов имеет такие преимущества:
- Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
- Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
- Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
- Устойчивость к коррозии, грибку и плесени.
- Длительный срок эксплуатации. Он составляет не менее 50 лет.
- Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
- Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.
Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.
Как соединить пластиковую трубу для канализации с металлической
При ремонте в помещении может выполняться частичная замена устаревших труб на пластиковые. Тогда возникнет необходимость в соединении современных труб с чугунными. Как это сделать?
Неверно поступают сантехники, которые просто вставляют трубы одна в другую и замазывают стык цементом. Из-за этого пластик разрушается, канализация может протекать. Причина – в разном расширении при нагревании, поэтому нарушается герметизация системы. Если трубы подвергаются ударам или вибрации, также возможно появление протечек.
Есть несколько способов для соединения пластиковых и чугунных труб. Выбор того или иного метода для установки канализационной системы будет зависеть от того, есть ли на чугунной трубе раструб. Если выяснилось, что он присутствует, необходимо докупить дополнительные элементы. Понадобится специальный переходник для установки в раструб. Размеры этой детали стандартные, подходящие для чугунных труб диаметром 50 или 110 мм. Встречаются также раструбы с нестандартными параметрами, стоит заранее уточнять это в магазине.
Перед соединением труб проводится чистка раструба от загрязнений и ржавчины. Специальный переходник устанавливают внутрь, предварительно смазав детали составом для герметизации. Переходник должен быть прочно закреплен. Затем в него вставляют трубу из пластика. Система готова к использованию. Этот способ является простым и качественным. При необходимости трубы можно прочистить, разобрав конструкцию. Обязательно соблюдайте уклон по направлению к стояку.
Если чугунная труба не имеет раструба, то необходимо приобрести два переходника соответствующего диаметра. Обязательно проводится очистка краев от грязи. Первым на трубу надевают резиновый переходник, затем на него – пластиковый. В последний будет устанавливаться труба для сточных вод. Места соединений всех труб и переходников обрабатывают силиконовым герметиком, чтобы предотвратить появление протечек. Такой способ установки канализации тоже хорошо себя зарекомендовал, при необходимости конструкцию можно разобрать и прочистить.
Еще одним приспособлением для соединения труб канализации является хомут. Иногда его делают самостоятельно, но лучше приобрести деталь соответствующего размера в магазине.
Самодельный хомут вырезают из куска резины, оборачивают им место крепления труб и закрепляют с помощью болтов и гаек пластинами из металлического материала. Иногда поступают проще: стык укрывают резиной и заматывают проволокой, тщательно закрутив ее концы.
Забилась канализация в частном доме: что делать
Новое Место │ Инженерные системы23 декабря 2022
Еще одним простым средством является стыковка при помощи переходника – муфты, вырезанной самостоятельно из металлической или пластиковой трубы. Это приспособление надевают на чугунный стояк, оставшиеся отверстия закрывают монтажной пеной или уплотняют эластичными прокладками.
Все перечисленные методы можно применять именно для канализационных труб, так как эта система не подвергается воздействию давления воды. Если же по трубам будет течь вода под напором, то необходимо производить стыковку металлических магистралей и пластиковых деталей только с использованием резьбы.
Подписывайтесь на нас в соцсетях, чтобы не пропустить свежие обзоры, акции и новости.
✧ Наш YouTube
✧ Мы Вконтакте
✧ Мы в Одноклассниках
✧ Мы в Инстаграм
✧ Мы в Facebook
*
Звоните по телефону +7 (499) 501-15-98 — наши менеджеры всегда рады ответить на ваш звонок!
*
Компания «Новое место»: жить за городом с комфортом!
Как сделать монтаж?
В частном доме можно делать несколько стояков, соединяя их в одну линию или выводя в разные септики отдельными магистралями. Главным условием является соблюдение правил экологической безопасности. При установке канализационных труб своими руками рекомендуется соблюдать такие правила:
- используйте ножовку по металлу для нарезания заготовок;
- вставляйте трубы в раструбы без перекосов перпендикулярно их срезам;
- ведите сборку системы стоков по направлению от тройника к источникам потребления воды;
- контролируйте уровнем каждый этап сборки;
- не заливайте магистраль бетоном, лучше закрыть ее пластиком, который легко снять;
- не забывайте смазывать стыки и оставлять демпферный зазор.
При соблюдении правил проведения расчетов, нанесения разметки и сборки канализационная система прослужит не меньше, чем само строение.

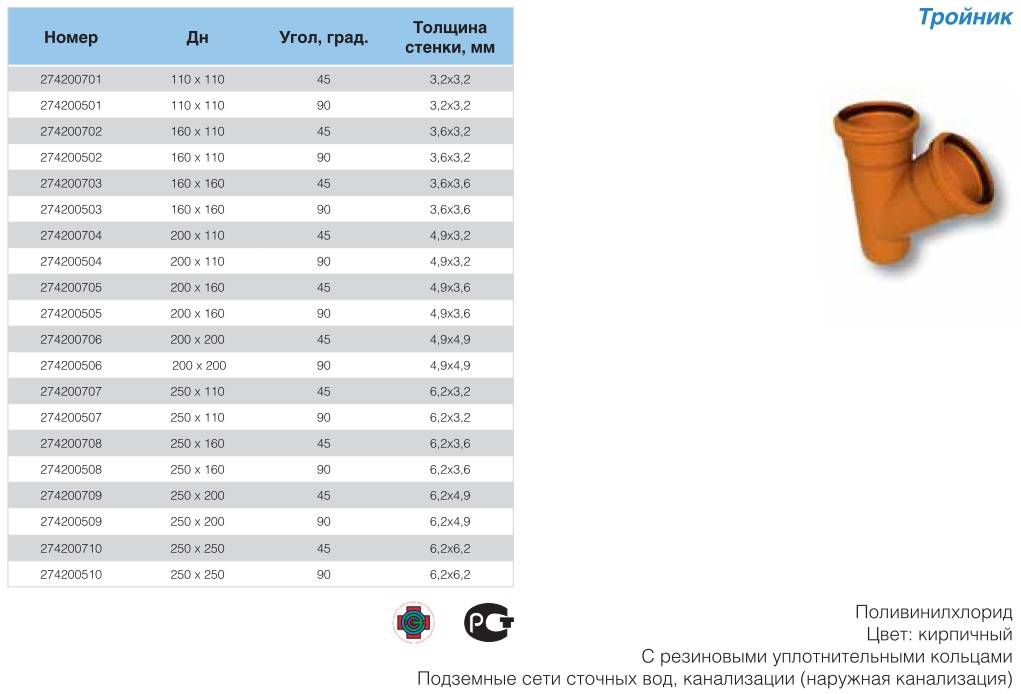

Фитинги для канализационных систем ПВХ
Для устройства врезки в канализационную систему удобно использовать специальные фитинги. Для удобства, разделим эти приспособления на несколько типов.

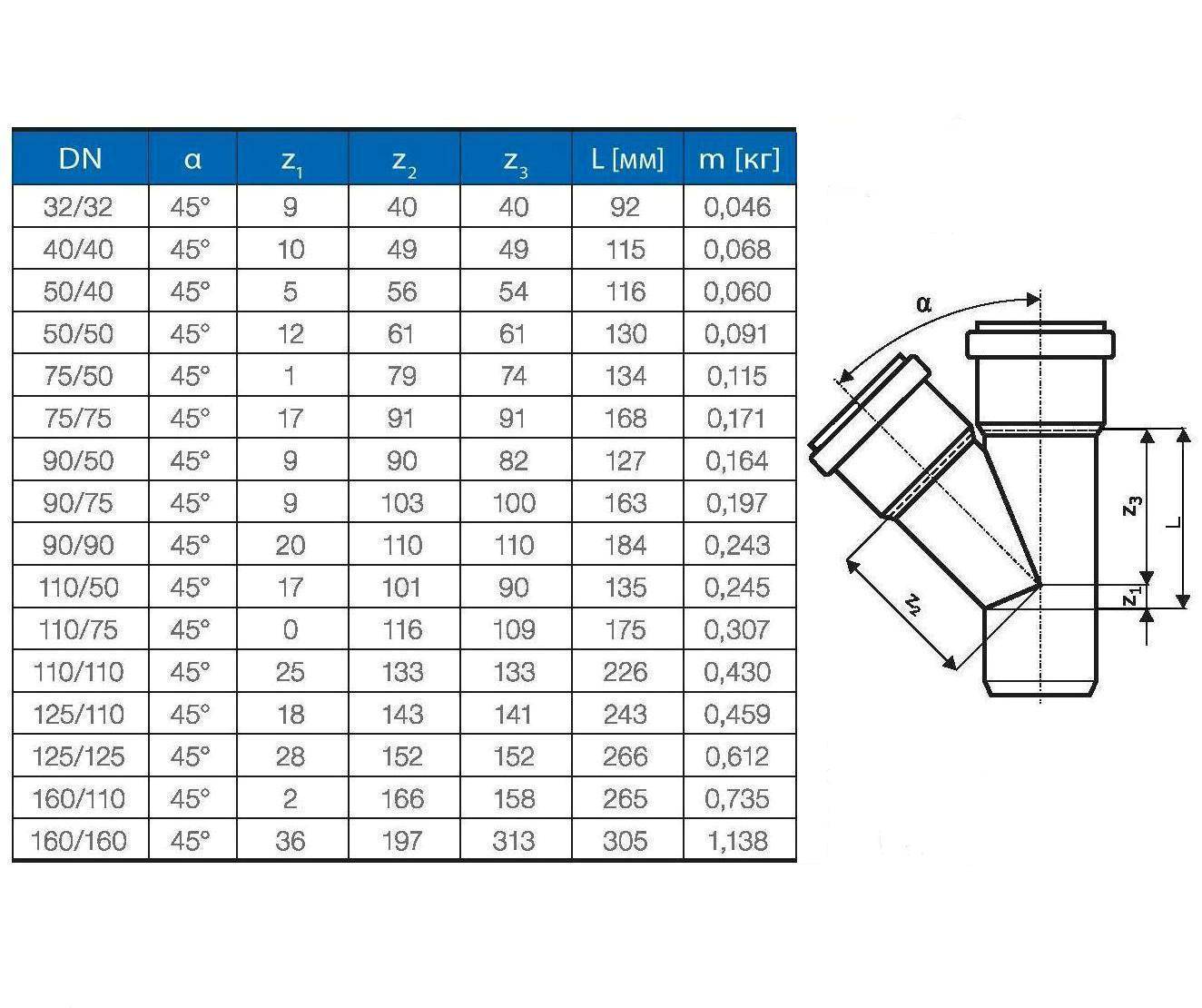

Разветвители
Предназначены для подключения в канализационную систему, имеют несколько выходов одного или разных диаметров для подключения сливных труб.
Разветвитель 110 мм
Разветвители не требуют дополнительной гидроизоляции, т.к. в них предусмотрено резиновое или силиконовое уплотнение. Для установки такого фитинга требуется полностью разрезать основную трубу, что в ряде случаев невозможно. К данному типу относятся тройники и крестовины с различными углами подключения.
Врезки
Для устройства подключения в безнапорную канализационную систему можно использовать «врезки». Это приспособление, которое устанавливается в заранее подготовленное отверстие определенного диаметра и не требующее полного разрезания трубы. Большое распространение получили врезки размером 110/50, которые используются для подключения к системе 110 мм сточной трубы диаметром 50 мм. Приспособление не требует дополнительной гидроизоляции, т.к. имеет резиновый уплотнитель, который при правильной установке надежно герметизирует соединение.
Врезка 110/50 с ключом
В комплекте с из ПВХ, должен идти ключ, который используется для затяжки детали во время установки. Без такого ключа правильно установить «врезку» не получится.
Седелки
Приспособление работает по принципу хомута, устанавливается поверх основной трубы и зажимается при помощи болтового соединения.
Врезка типа седелка
Может использоваться как для ПВХ, так и для металлических систем. Для установки не требуется делать разрез основной трубы, достаточно подготовить отверстие, диаметр которого равен диаметру подключаемого трубопровода.

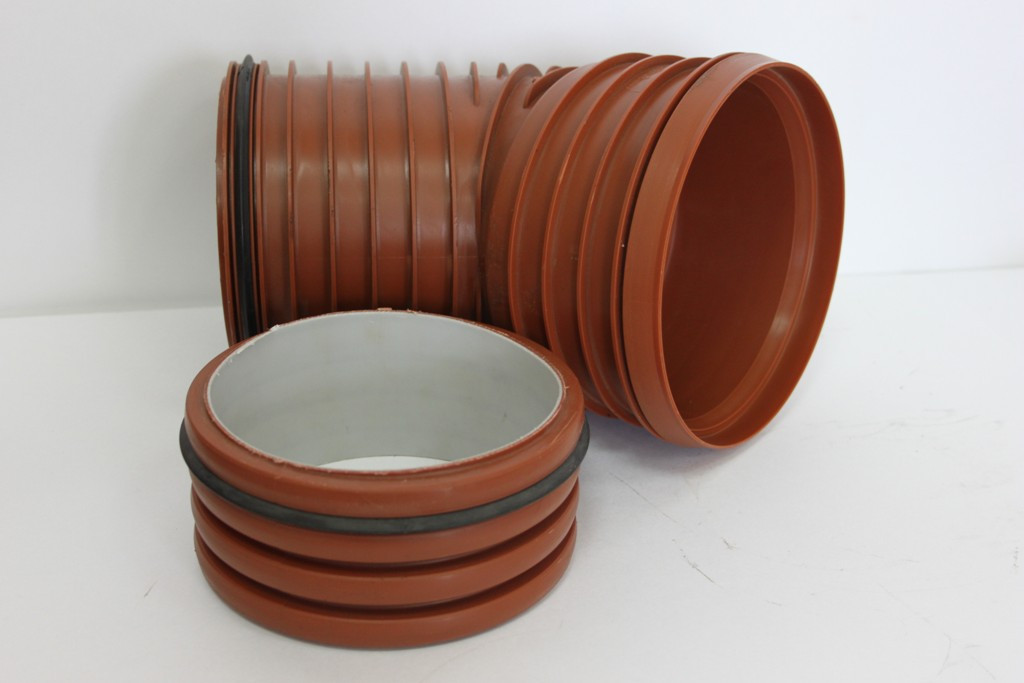

Муфты соединительные
Фитинг такого типа предназначен для соединения основной трубы с врезаемым тройником или крестовиной. Используется преимущественно для систем, в которых нет возможности раздвинуть основную трубу в месте разреза. Соединительные муфты производятся двух типов, компенсационные и надвижные. В зависимости от ситуации удобно использовать оба варианта. Дополнительной гидроизоляции не требуют, т.к. имеют стандартное круговое уплотнение.
Муфта соединительная надвижная

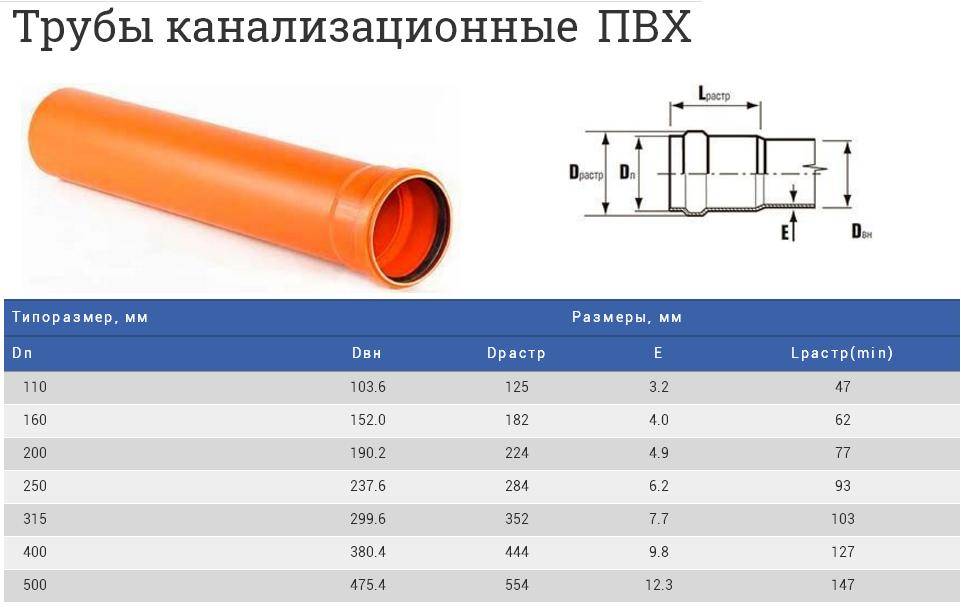

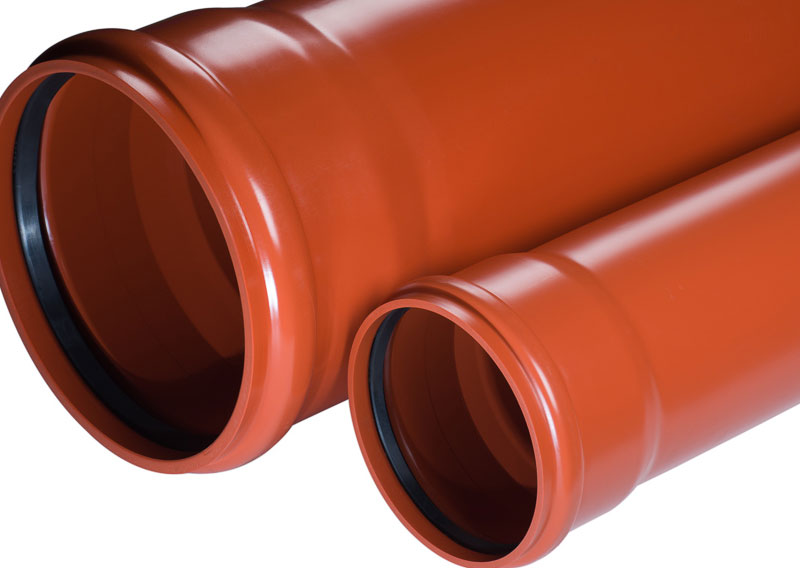

Свойства труб ПВХ
Поливинилхлоридные трубы обладают такими качествами:
- легкость;
- термическая выносливость (-25оС…70оС);
- отсутствие процессов коррозии;
- химического окисления;
- долговечность (в нормальных условиях срок службы более 60 лет);
- способность после расширения принимать первоначальную форму;
- минимальная теплопроводность.
Гладкая поверхность внутри пластиковых труб не позволяет задерживаться грязи на стенках, предотвращает заиливание, а так же размножение бактерий, устойчива к износу от движения канализационных вод с твердыми частицами (песок)
Это важное условие для самотечных сточных систем, где нет давления
Бытовая внутренняя и наружная канализационные системы могут быть полностью выполнены в ПВХ материале. Монтаж такого отвода не вызывает значительных затруднений. Трубы легковесные, разновидности соединительных деталей позволяют конструировать любые повороты и разветвления, для стыковки (склеивание, спайка) не требуется дорогостоящего энергозатратного оборудования. Однако стоит учесть, что канализация – это инженерная конструкция, которая строится со строгим соблюдением норм и правил. Исправная работа такой системы зависит от правильного подбора материала и особенностей укладки.
Монтаж отводной трубы, не перекрывая магистраль
Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:
- демонтаж изоляции и защита поверхности в области сверления трубы. При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;
- фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;
- если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается. К нему присоединяется задвижка с фрезой. Выполненный шов дополнительно подваривается;
- на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;
- закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.
Параметры
Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.
Параметр толщины стен чугунной трубы практически идентичен
пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.
Фотографии работ монтажа канализации:
Остальные фотографии монтажа канализации >> Непосредственный монтаж канализации в общественных зданиях проводится за несколько шагов. Первоначально требуется выбрать класс используемых расходных материалов. Они различаются по ряду параметров:
- срок службы;
- соотношение цены и качества;
- несложность ремонта;
- гармоничность в интерьере.
От сделанного выбора будет зависеть качество проделанной работы. Такой подбор составляющих частей предпочтительнее предоставить мастерам, которые будут выполнять запланированный объем работы. Излагаемый метод застрахует клиентов от незапланированных трат.
4 Монтаж канализационных труб своими руками – важные особенности процесса
Самостоятельное обустройство домашней канализационной системы рекомендуется выполнять при помощи полимерных изделий. Справиться с данной задачей может любой человек. Полимерная труба на одном конце имеет срез с фаской, на другом – уплотнительное кольцо и муфту. Достаточно вставить до упора в муфту конец другой трубы, а затем примерно на 15 мм вытащить ее назад. Две части трубопровода уже соединены!
Кольцо-уплотнитель в этом случае обеспечивает качественную герметизацию сети, а от деформаций, вызванных расширением (линейным) труб в ходе их применения, система защищена демпферным зазором, находящемся в зоне соединения двух частей трубопровода. Если используются изделия с раструбным способом соединения канализационных труб, их сборка также не отличается высокой сложностью: одно трубное изделие вставляется в раструб другого (опять же-таки, до упора), а затем это место уплотняется кольцом, сделанным из резины.
Сборка канализации с применением чугунных труб возможна исключительно на месте монтажа конкретных участков сети. А вот пластиковые изделия допускается собирать в удобном месте (например, на открытой площадке), а уж затем заносить в дом, где и производить дальнейшие монтажные мероприятия. Крепление канализационных труб к стене выполняется при помощи хомутов с вкладышами из резины. Этот вид крепежа должен плотно обхватывать трубу (другими словами, соответствовать ее диаметру). Хомуты могут быть:
- пластиковыми;
- металлическими.
Хомуты из металла предназначены для высокопрочного и жесткого крепления канализационных труб к стене, а из пластика подходят и для жесткого, и для подвижного варианта соединения. При этом пластиковый крепеж имеет более низкую стоимость.
Особенности монтажа канализационных труб
При эксплуатации такие трубы сталкиваются с массой пагубных факторов. Еще на стадии производства фирмы стараются максимально отгородить от них свои изделия, но получается это далеко не всегда. Поэтому и при установке нужно учитывать несколько особенностей:
- Еще до начала работ необходимо сделать схему системы, в которой будут учтены особенности каждого ее участка. К примеру, там должно быть прописано, в каком месте применяются напорные трубы, а в каком — гофрированные. Это поможет избежать не только ошибок при установке и выборе каждого отдельного элемента, но и сыграет важную роль в процессе эксплуатации. Особенно, когда вы будете сталкиваться с такими трудностями, как засор или промерзание. Схема позволит определить, в какой именно части канализации система дала сбой.
- Нужно максимально избегать повреждения внутреннего слоя и появления неровностей внутри системы. Все они приводят к тому, что мелкий мусор и просто жировые и мыльные отложения могут цепляться за эти участки и образовывать засор. Производители максимально избегают этой проблемы. Зачастую в трубах внутренний слой сделан из более гладкого материала, чем верхний. Все это необходимо для комфортной эксплуатации.
- Обычно трубы, особенно те, которые имеют сравнительно большой диаметр, продаются в виде отрезков по несколько метров длиною. Монтаж труб канализационных по большей части состоит именно из соединения этих элементов между собой. Такие участки наиболее уязвимы, в них чаще всего возникает такая проблема, как течь. В качестве изоляции могут быть использованы несколько типов материалов, например, силиконовый, тканевый или ленточный герметик, цементная смесь, льняная ткань.
- Канализационная система делится на внешнюю и внутреннюю. Одна из них проходит внутри дома, другая – за его пределами. Основная часть установки в обеих частях системы схожа, даже идентична, но в каждом из случаев необходимо сделать несколько дополнительных манипуляций, которые позволяют обеспечить более комфортные условия эксплуатации.
- В местности с суровым климатом очень важна теплоизоляция всех элементов. Для этого используются специальные материалы, а также подручные средства.
Все это — особенности монтажа канализационных труб в целом. В остальном процесс установки зависит от материала и расположения каждого отдельного элемента.
Выводы и полезное видео по теме
Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки. Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.
Видео #1. Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:
Видео #2. Особенности монтажа электросварной седелки:
Видео #3. Нюансы врезки в полиэтиленовый водопровод:
Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.
Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.
Пишите, пожалуйста, комментарии в блоке, расположенном под тестом статьи. Расскажите, как производилась врезка в полимерную трубу вашими руками. Делитесь сведениями, полезными для посетителей сайта, задавайте вопросы, размещайте посты с вашим мнением и фото по теме.
