Как установить пластиковую канализационную трубу диаметром 250 мм

Как проводится установка трубы 110 мм

Укладка канализационных труб определяется по определённой технологии. Соблюдение её обеспечивает качественное функционирование канализации. При монтаже следует соблюсти некоторые особенности и учесть определённые нюансы.

Уклон канализационной системы

Одним из важнейших параметров является уклон труб канализации. Сливные воды должны уходить легко и не получать никакого препятствия. Естественный процесс стока требует обустройства некоторого уклона. По стандарту показатели уклона составляют 1 см на 1 м трубы. Для обустройства уклона предварительно делают разметку, а затем устанавливают крепежи в соответствии разметками. Размета производится с помощью уровня, лучше всего лазерного. Для начала отмечают горизонтальную линию, которая проходит на уровне со сливным отверстием на стояке. Далее она поднимается на число, которое соответствует расстоянию от стояка до первоначальной точки слива.

Процесс соединения

Важным и непосредственно главным фактором качественного обустройства канализационной системы является соединений труб. Сам процесс несложен, но существуют некоторые нюансы, которые обеспечивают надёжность и герметичность стыков. Халатность в этом деле может привести к появлению таких негативных факторов:

Для того, чтобы не допустить перечисленных выше дефектов при соединении труб 110 мм используют уплотнительных прокладок, которые выпускаются нескольких типов: одноперьевые, двуперьевые и двуперьевые с пластиковым кольцом. Установка данных прокладок выполняется с некоторыми отличиями, которые также следует учесть. К примеру, одноперьевые прокладки устанавливаются обычно, а при установке других, необходимо использовать специальную смазку. Итак, для того чтобы правильно соединить трубы для канализации 110 мм:

1. Вставляем прокладку в раструб . Следим за тем, чтобы не образовывались перекосы. Также, предварительно следует осмотреть прокладку, чтобы она не имела никаких дефектов.
2. В качестве смазки можно использовать подручные средства: моющее, мыло, вазелин. Главное, чтобы эти средства не влияли негативно на резиновые прокладки и не меняли их структуру. Предугадать это сложно, поэтому специалисты рекомендуют использовать специализированную смазку, которая изготавливается на основе силикона. Сам силикон использовать нельзя, так как он является агрессивным для резины.
3. После того как уплотнители установлены остаётся соединить изделия между собой. В ходе работы следим за тем, чтобы стыки были плотные.

Последовательность соединений

• Начинают сливную систему с фитинга-поворотника, к которому, с внутренней стороны присоединяется гибкий гофрированный шланг, а с наружной труба 110 мм. Многие не используют этот элемент. Тогда в этом случае нельзя гарантировать герметичность данного соединения.
• Не забываем, при присоединении изделия к фитингу, обязательно устанавливается резиновая прокладка. Также следим за глубиной посадки.
• В случае необходимости обустройства разветвления канализационной системы, используют фитинги-тройники. Для изменения диаметрального сечения в системе канализации, следует приобрести фитинги-переходники.
• Последнее правило в соединении. Все стыки должны размещаться по ходу прохождения воды.

Диаметры ПВХ труб для внутренней и наружной канализационных систем

Выбор материала для монтажа канализационного трубопровода отталкивается от его назначения. По степени нагрузки подбираются пластиковые трубы для канализации размером, необходимым для бесперебойного отведения стоков. Решающие параметры подбора – это диаметр и длина.

Для наружной канализации нужны изделия большего размера, чем для внутренней

Учитываемый диаметр:

• внешний, номинальный или наружный (Dн) – величина, необходимая для стыковки частей трубопровода;
• внутренний (d) – самая важная величина, определяющая пропускную способность отвода, изменяющаяся в зависимости от размера толщины стенок;
• условный (Dу) – усредненное значение просвета трубы;
• толщина стенки (b) – величина, увеличивающаяся пропорционально диаметру.

Диаметры и возможная толщина стенки ПВХ труб без учета раструба указаны в таблице.

Таблица 1

Тип сети	Dн, мм	d, мм	b min, мм	d, мм	b max, мм
Внутренняя	32	30	1,0	28,40	1,80
40	38	1,0	36,40	1,80
50	47,4	1,30	46,40	1,80
75	71,2	1,90	70,40	2,30
90	85,6	2,20	84,40	2,80
110	104,6	2,70	103,20	3,40
Наружная	125	118,6	3,20	117,20	3,90
160	153,6	3,20	150,20	4,90
200	192,2	3,90	187,60	6,20
250	240,2	4,90	234,60	7,70
315	302,6	6,20	295,60	9,70
400	384,6	7,70	375,40	12,30
500	480,4	9,80	469,40	15,30
630	605,4	12,30	591,40	19,30
800	769,2	15,40	751,0	24,50
1000	960,8	19,60	938,80	30,60
1200	1151	24,50	1126,80	36,60

Диаметр канализационных труб ПВХ (d) для внутренней системы (внутридомовые сточные отводы) будет оптимален в пределах 32-110 мм, для наружной (вывод внутренних стоков к очистительному коллектору) 160-500 мм.

Для монтажа слива от сантехприборов в доме достаточно труб диаметром до 50 мм

Размеры пластиковых канализационных труб разнообразны, этому есть объяснение. Все объекты, оснащенные канализацией, различаются количеством и интенсивностью отводимых стоков, а каждая ветка трубопровода выполняет конкретную задачу и несет определенную нагрузку.

Согласно расчетам по строительным нормам и правилам (СНиП), были определены стандарты соотношения диаметра и объема смываемой жидкости в установленный период времени. Поэтому, собирая пластиковые канализационные конструкции, рекомендовано соблюдать следующие параметры:

для внутренней канализации:

• внутренний Ø 25 мм – стиральная и посудомоечная техника;
• внутренний Ø 30-47 мм – биде, раковина в ванной;
• внутренний Ø 38-50 мм – ванна, душ-кабина, мойка в кухне;
• внутренний Ø 50 мм – совместный слив (ванна, душ, раковина), разводка сети внутри дома;
• внутренний Ø 70-86 мм – отводы стояка;
• внутренний Ø 100-118 мм – унитаз, центральный стояк;

для наружной канализации:

• внутренний Ø 150-190 мм – вывод стоков к очистительным системам;
• внутренний Ø 200 мм – включая баню/сауну;
• внутренний Ø 240-300 мм – включая бассейн;
• внутренний Ø 300-1100 мм – городские канализационные магистрали.

Это важно учесть при присоединении унитаза, который ближе всего примыкает к стояку. В данном случае работает закономерность, что проходимость водостока будет равна проходимости места наименьшей окружности трубы

Относительно ванны, нет смысла увеличивать отвод.

Выбор самого широкого диаметра для смыва унитаза обусловлен еще тем, что большое количество стоков неоднородного состава, проходящее со скоростью, не должно заполнять все пространство трубы, препятствуя свободному движению воздуха. Образование вакуума в пластиковых отводах приведет к сбоям работы системы. Наличие зазора обеспечивает вытеснение находящихся под давлением воздушных масс.

Система канализации

Канализационные системы очень часто засоряются. Зачастую это происходит не из-за нарушений при установке канализационной системы, а из-за того, что ее часто используют не по назначению, выбрасывая в нее различный мусор.

Но списывать ошибки монтажа труб канализации в доме тоже нельзя. Так как некоторые «мастера» используют для системы канализации трубы с шероховатой поверхностью, которые засоряются на порядок чаще гладко покрытых. Еще одна ошибка – это неправильно составленный план КС, а сборка выполнена, верно, то результатом станет качественно собранная нерабочая СК, которая будет засоряться в местах больших углов изгиба и поворотов.

Это все необходимо предусмотреть, прежде чем начинать установку канализационной системы своими руками.

Соединение канализационных труб ПВХ

• Перед тем, как производить Монтаж канализационных труб пвх необходимо убедиться, что край трубы имеет фаску и в раструбе есть уплотнительное кольцо.
• Очистить от загрязнений уплотнительное кольцо, внутреннюю часть раструба и конец трубы со снятой фаской.
• Нанести смазку на гладкий коне трубы или фасонной части. Смазка необходима только для облегчения введения торца трубы. поэтому должна применяться только на самом конце трубы и заканчиваться на половине расстояния до соединения. В том месте, где соединение формируется, в зоне раструба никакой смазки быть не должно.
• Гладкий край трубы или фасонной части помещается в раструб до упора и помечается место контакта гладкого края трубы и раструба. Затем гладкий край трубы необходимо выдвинуть из раструба на 10 мм и так оставить для фиксации. Зазор 10 мм необходим для компенсации изменения длины трубы, возникающего в результате температурных удлинений. Это позволит избежать внутренних напряжений в системе и, как следствие, деформации труб.

Замена чугунных труб на пластиковые

В домах, построенных при СССР, в туалете и ванной использовали чугунные трубы. Очень хочется поменять их на современный аналог. Выполнить работы несложно, главное, заранее договориться с соседями по стояку, чтобы не было казусов. Итак:

1. Выпилите старый стояк – оставьте сверху 0.1 метр, а снизу 0.4 метра. Чтобы было проще, можно сделать несколько надпилов с малой перемычкой, а после все выбивают кувалдой. Главное, чтобы не повредить все, что осталось.
2. Зачистите места соединения с пластиком.
3. Подготовьте крепления для нового стояка.
4. Пластик нужно поставить раструбами вверх, а начать работу стоит снизу.
5. После первичной примерки пластик укладывают и закрепляют посредством хомутов с резиновыми прокладками.

Теперь вы знаете о том, как делать разводку, устанавливать отопительную/канализационную/водную систему из современных материалов, а еще то, что домашним мастерам все по плечу.

Как проверить канализацию на наличие протечек и избавиться от них в при обнаружении?

Тестирование собранной канализации осуществляется следующими способами:

Выливаем и проверяем

• Ведро воды, емкостью не менее 10 литров, резко опрокидывается в умывальник или раковину. Для большей достоверности результатов такой тест стоит повторить несколько раз к ряду.
• На протяжении всего смонтированного объекта включаются все имеющиеся сантехнические приборы, создающие нагрузки на канализацию (открываются все краны, смывается унитаз, желательно подать нагрузку даже на слив стиральной машины). Такая проверка позволяет эффективно оценить не только герметичность системы, но и ее пропускную способность, что само по себе имеет большое значение.

Разобрать «проблемное» соединение и собрать его заново, уделив максимальное внимание качеству сборки (правильности монтажа прокладки, качеству стыковки труб).
Если первый способ не помог, то протекающий стык нужно разобрать и тщательно обработать герметиком. Как правило, в качестве такового используется силикон.

Устранение неполадок после проверки

По прошествии времени высыхания, заявленного производителем герметика, тестирование системы необходимо повторить.
Собственноручная сборка канализационной системы в частном доме является достаточно трудоемким процессом исключительно потому, что есть необходимость копать траншеи для прокладки конструктивным элементов.

При условии, что все необходимые расчеты были выполнены правильно, необходимый уклон был реализован в процессе монтажа, а сам процесс сборки был проведен качественно и ответственно, эксплуатация смонтированной конструкции не доставит никаких сложностей, а срок использования будет измеряться десятками лет.

Видео по теме вариантов устройства канализации

https://youtube.com/watch?v=deHB__0PGho

Способы врезки отвода от бытовой техники

Именно эта проблема, зачастую, становится причиной врезки канализационной.
При этом возникает она не только в домах старой планировки, но и в новых
квартирах, спроектированных с учетом современных условий эксплуатации. Именно в
таких домах труба в ванной комнате, где и устанавливается стиралка,
бетонируется в стену. Вот и получается, что легче сделать врезку, чем
заниматься монтажом нового сифона сов семи вытекающими последствиями.

Для работы потребуются следующие инструменты:

1. Металлическая полоса, дрель и сверло с большим диаметром.
2. Хомут, предназначающийся для крепления отвода.
3. ФУМ лента.

Работа проводится в следующей последовательности:

На отвод надевается хомут, предназначающийся для
крепления металлических полосок. Для фиксации хомута на стене следует
просверлить в нем дырки.
Так как проводится врезка в напорную канализацию, необходимо
пропустить воду. Такое действие позволит избежать появления зловонного аромата.
В трубе просверливается отверстие. Если отыскать сверло
подходящего диаметра не получилось, тогда для дальнейшей работы потребуется
острый нож или напильник. С их помощью можно расширить отверстие

Важно
понимать, что дырка должна оставаться круглой формы, а ее диаметр может быть
лишь на два миллиметра меньше идентичного параметра в отводе.
Отвод обматывается ФУМ лентой и вставляется в отверстие.
Не нужно пытаться экономить на ленте и при необходимости лучше домотать ее
полностью для надежной фиксации.
На стене размечаются места крепления металлических лент,
в которых просверливают отверстия и вкручиваются дюбеля. Крепёж закручивается с
максимальной плотностью, чтобы плотно и надежно закрепить хомут на отводе.

Последним этапом идёт промазка краев соединения при помощи герметика. Как только смазка застынет, в месте стыка образуется дополнительный соединительный слой.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы — эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим — пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

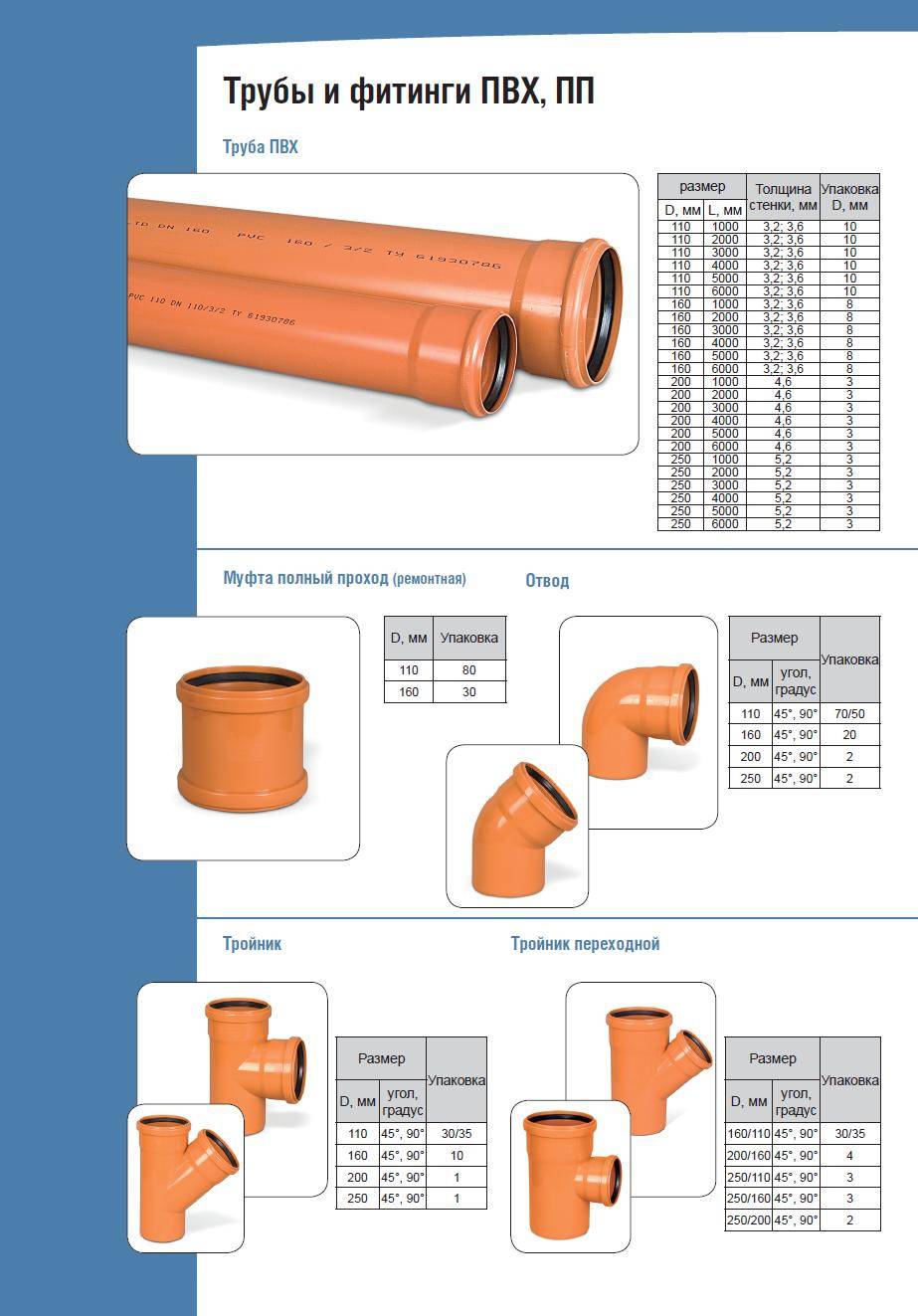

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ  №21.604 «Водоснабжения и канализация«, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны — диаметр 40 мм (укладывается с уклоном 1:30);
• душ — диаметр 40 мм (уклон 1:48);
• унитаз — диаметр 110 мм (уклон 1:20);
• раковина — диаметр 40 мм (уклон 1:12);
• биде — диаметр 40 мм (уклон 1:20);
• мойка — диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку — диаметр 50 мм (уклон 1:48);
• центральный стояк — диаметр 110 мм;
• отводы от центрального стояка — 60 мм.

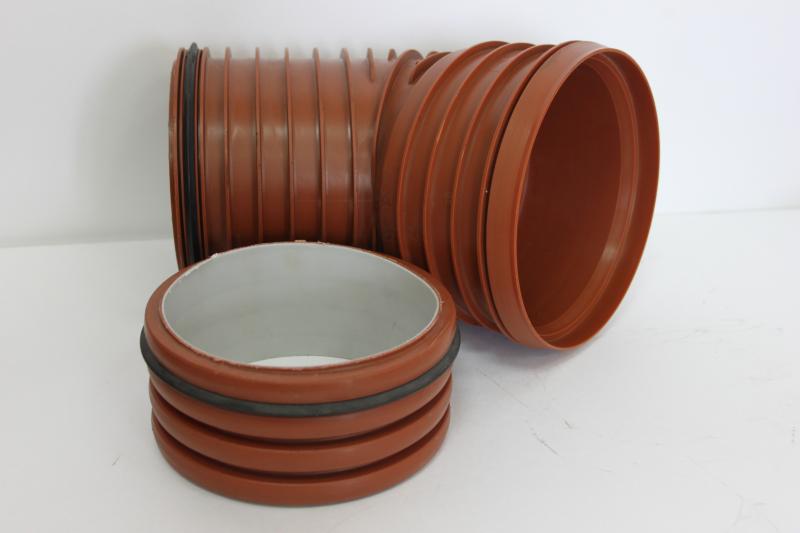

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ  подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам — сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов — «Тангит», «Винилит», «Феникс» и «Маркс», действующий ВСН 35-86 «Инструкция по монтажу пластмассовых труб» рекомендует использовать клей «ГИПК-127«.

Последовательность сборки канализации

Схема монтажа

При подготовке к работе делается схема, проводятся расчеты и изготавливаются отверстия в стенах.

После этого выполняются такие действия:

1. На стены и пол наносится разметка. Указываются места прохождения труб, углов, тройников и хомутов.
2. Проводится монтаж канализационных стояков пластиковыми трубами. Сначала в пол вмуровывается тройник. В него вставляется вертикальная секция, на которую устанавливается ревизионное окно. Поверх него вставляется еще один вертикальный отрезок стояка.
3. К тройнику крепится отвод 100/50. Выводится труба до унитаза. Устанавливается тройник для этого прибора.
4. Выполняется монтаж пластиковых канализационных труб, согласно схемы. Прогоны закрепляются в хомутах.
5. Присоединяются все сантехнические приборы. В резервные отводы вставляются заглушки.
6. Проверяется герметичность канализации. Для этого по ней нужно пропустить значительный объем воды. Если протечек нет, то трубы заливаются бетоном или закрываются отделочным материалом.

Следуя этим довольно простым рекомендациям, можно провести монтаж канализационных труб ПВХ своими руками, собрав надежную и долговечную систему.

СНиП

Перед тем, как купить канализационные трубы большого диаметра, нужно ознакомиться с требованиями СНиП. Бывают системы, предназначенные для использования в больших городах, соответственно у них больше диаметры, и коммуникации, которые применяются в поселках городского типа или селах. Исходя из норм, указанных в санитарных нормах и правилах:

1. Для монтажа канализации в городских сетях с потоком более 300 кубических метров за 24, используются трубы диаметром 150 мм;
2. Чтобы осуществить прокладку водоотвода для производственных помещений – до 130 мм, но необходимо использовать уплотняющий манжет;
3. Укладка труб для ненапорных канализаций разрешается с коммуникациями до 100 мм.

Производством и установкой труб для канализации занимаются различные отечественные и зарубежные компании. Цена на коммуникации напрямую зависит от диаметра и материала стока. Перед установкой уже подобранных трубопроводов, желательно проконсультироваться со специалистом, чтобы предупредить возможные протечки и аварийные ситуации из-за несоответствия требования и купленных труб.

Как правильно подобрать трубы ПВХ для канализации

На эскизе будущей канализационной системы рекомендуется указать длину и ширину трубы, угол наклона, места соединения с сантехникой и т. д. По рисунку рассчитать количество водопроводной арматуры, соединительных элементов, фитингов. Перенести схему на стены и пол, перепроверить ее значение и расчеты. После этого можно начинать штробирование канав под конструкцию. Их размеры должны совпадать с диаметром труб.

Как правильно подобрать трубы ПВХ для канализации

Выходящая частная труба должна соответствовать ширине стояка, в который она входит. В многоэтажных домах диаметр магистрали может быть как 110 мм, так и 200 мм, в зависимости от количества квартир в доме. Если к подземной коммуникации присоединено несколько домов, то размер диаметра может достигать 300 мм и больше. Подземные соединения чаще всего фланцевые, а надземные – раструбные.
