Преимущества использования полимерных колец для канализации

Создание камер

Монтаж колец осуществить без манипулятора не получится. Во-первых, они очень тяжелые, во-вторых, не рекомендуется их двигать, перемещать вручную во избежание их растрескивания.

Сначала собирается каркас. Необходимое количество колец по сделанным заранее расчетам, одно за другим устанавливаются друг на друга. Между кольцами для их качественного соединения укладывают скрепляющий слой – это может быть, например, специальный клей или строительный раствор

Также следует обратить внимание на место соединения первого кольца с основанием – это место требует особо тщательной заделки клеем или раствором. Если добавить в строительный раствор жидкое стекло, то это позволить дополнительно увеличить гидроизоляционный свойства состава (10 грамм на 1 кг цемента)

Заделать швы можно несколькими способами:

  • распространенным – оштукатуривание. Этот способ позволяет провести заделать стыки и изнутри, и снаружи. Работают шпателями. Герметизацию выполняют, вдавливая раствор между кольцами и в места, где есть трещины на самих кольцах. В последнюю очередь раствором обмазывают поверхность стыка и равномерно размазывают.
  • путем обмазывания битумной мастикой. Работы производят широкой кистью. Гудрон наносят равномерно. Одного слоя недостаточно. Следует поочередно навести не менее трех слоев. Чтобы гудрон лучше пристал к поверхности кольца, первый слой рекомендуется сделать, смешав смолу и бензин в пропорциях 1 к 4, а два остальных – 1 к 1.
  • с помощью заделки рулонной гидроизоляцией. Слой гидроизоляции – это может быть рубероид, например, наплавляют на верхние кольца. Этот вид изоляции защищает от грунтовых вод, с одной стороны, а с другой – не позволяет стокам из емкости просочиться в землю.
  • путем заполнения уплотнителями. На выбор способа влияют особенности грунта, насколько глубоко находится питьевая вода и т. д.

Лучше всего провести не только заделку швов, но и обработать одним из видов гидроизоляции все тело колодца, приче, как снаружи, так и внутри.

Изнутри гидроизолировать можно тампонажными составами и материалами, а можно использовать пластиковые вставки. Однако, если первый вид работ несложно выполнить своими руками либо руками чернорабочих, то работу с пластиковыми вставками лучше поручить специалистам. Гидроизолировать колодец изнутри получится только с помощником, т. к. нужна страховка.

Сверху все емкости по отдельности накрывают специальными железобетонными крышками. Каждая крышка должна иметь люк и отверстие для трубы вентиляции.

Резюме

На фоне альтернативных технических решений, предназначенных для строительства и реконструкции колодцев, септиков и других гидротехнических сооружений продукция выглядит достойно, практично и экономически выгодно. Это достигается благодаря следующим преимуществам:

  • размеры пластиковых колец, вставок и доборных элементов обеспечивают качественную и беспрепятственную реставрацию колодцев, построенных на основе стандартных железобетонных колец;
  • для реставрации старых деревянных срубов (финские колодцы) в ассортименте производителя имеются пластиковые вставки и кольца уменьшенного диаметра;
  • вся продукция изготовлена из безопасных и долговечных материалов, соответствующих требованиям санитарных и экологических нормативов (линейный полиэтилен и ПНД 100).

Простота и высокое качество сборки обеспечивается конструктивными особенностями пластиковых колец, колодцев и вставок: резьба, нарезанная в производственных условиях, а также наличие специальных раструбных соединений гарантируют прочность, герметичность и долговечность быстро собираемых соединений.

Советы по выбору и самостоятельному монтажу

Чтобы колодец прослужил длительный период времени, требуется:

  • правильно подобрать устройство;
  • соблюсти все правила монтажа конструкции.

Нюансы выбора

Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:

  1. модель колодца;
  2. габаритные размеры устройства;
  3. материал изготовления.

Полимерные колодцы изготавливаются двух видов:

монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;

Готовый полимерный колодец для канализации

сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.

Колодец из отдельных полимерпесчаных колец

При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.

Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.

Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:

для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;

Колодцы для проведения ревизии мест соединения трубопровода

Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.

дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;

Колодец для утилизации очищенных канализационных стоков

накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.

Колодец накопительный

При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.

Существенное значение имеет и разновидность материала, из которого изготовлен колодец:

  • поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
  • полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
  • полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.

Правила монтажа

Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:

  1. на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
  2. дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;

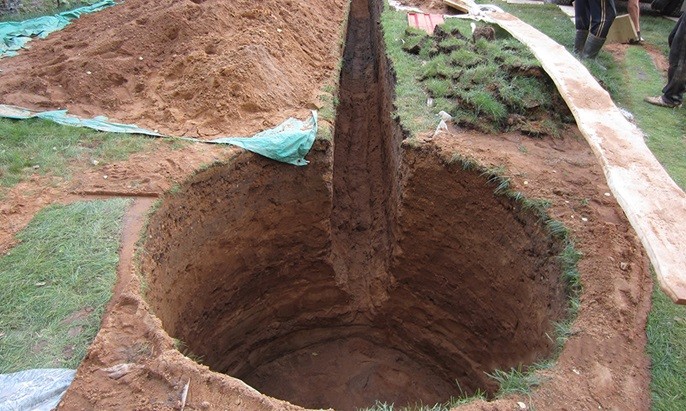

Котлован для установки колодца

  1. устанавливается колодец и производится подключение канализационных труб;

Монтаж и подключение колодца

При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.

Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.

  1. производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;
  2. устанавливается крышка. При желании колодец декорируется.

Закрытие и маскировка канализационного колодца

Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.

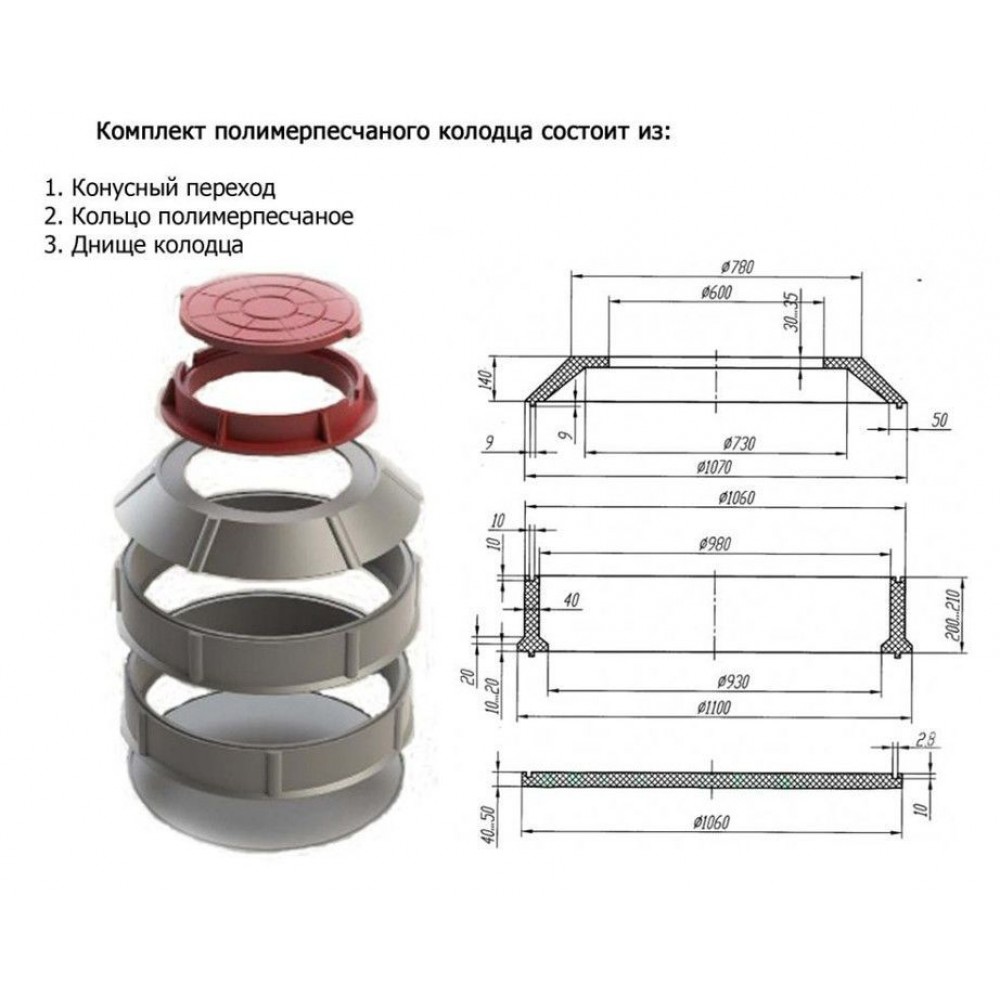

Комплектация колодца из полимерпесчаных колец

Комплект наборной колодец из полимерных материалов (песчаного композита) состоит из компонентов:

  • набор колец;
  • днище;
  • конус;
  • люк.

Основными деталями комплекта являются песчаные кольца для колодца, из которых собирают его шахту. Технические параметры этих изделий не стандартизированы, поэтому производители придерживаются собственных ТУ.

Наиболее распространены кольца диаметром 1000 мм. Также выпускаются изделия диаметром 850 мм, 1100 мм и других диаметров.

Прочностные характеристики колец для полимерпесчаных сборных колодцев определяются их толщиной, которая обычно составляет от 20 мм до 50 мм. Высота кольца обычно составляет 20 см. Необходимая глубина шахты достигается путем набора нужного количества комплектующих, которые соединяются между собой.

Днище – это плоская круглая деталь диаметр, которой соответствует диаметру шахты. Оно служит основание колодца, и должно выдерживать нагрузки от веса самой конструкции и от веса находящейся в резервуаре жидкости. Толщина стенки днища составляет 45-50 мм.

Горловина – переходной элемент в форме усеченного конуса, который необходим для формирования верхней части шахты. Через горловину осуществляется доступ в шахту колодца для проведения ревизии, обслуживания и ремонта. Размеры конуса для полимерпесчаного колодца подбираются в соответствии с размерами колец.

Сверху горловина закрывается ревизионным люком, который также изготавливается из композита. Крышка может быть рассчитана на разную предельную нагрузку. В зависимости от этого параметра люки бывают следующих типов:

  • легкие – допустимая нагрузка до 3 т;
  • средние – допустимая нагрузка до 5-6 т;
  • тяжелые – допустимая нагрузка до 12 т;
  • сверхтяжелые – допустимая нагрузка до 25 т.

В зависимости от типа определяется и область применения люка. Так, легкие и средние люки используются на участках загородных домов или на придомовой территории, в парковых зонах. Тяжелые и сверхтяжелые люки можно применять на городских улицах и автомобильных дорогах.

Все элементы колодца являются доборными. Они сопрягаются друг с другом при помощи пазогребневого соединения. За счет этого образуется прочный, устойчивый к смещениям стык высокой герметичности.

Конструктивные особенности и стандарты производства

Независимо от типа применяемого материала конструкция колодцев канализации одинакова. Сооружение представляет собой углубленную в землю цилиндрической формы шахту, на дне которой обустроена кинета – лоток для двух-трех труб со сточными водами.

Одним из обязательных условий применения и обустройства пластиковых колодцев для канализации является обеспечение свободного движения воды

Регулировать протяженность сооружения позволяет применение удлинителей и выдвижных шахт. Чтобы набрать необходимую длину сооружения, их состыковывают между собой, создавая прочное и герметичное соединение.

Нередко для наращивания конструкции используют и раздвижные модели удлинителя. Выполняя роль соединительных элементов, параллельно с этим они и служат продолжением стенки сооружения.

В зависимости от условий эксплуатации канализационные трубы могут иметь разную форму, изгибы и быть оснащены различными ответвлениями

Верхнюю часть колодца оснащают перекрытием с люком. При установке пластиковых колодцев вполне логичен выбор люков из тех же полимеров, благодаря чему можно обеспечить одинаково большую долговечность всей конструкции.

Размеры пластиковых моделей соответствуют габаритам чугунных аналогов. При выборе люка ориентируются на его функциональные возможности. В зависимости от степени выдерживаемой нагрузки люки делятся на 4 категории:

  • Стандарт «А15» применяется для установки на зеленой зоне и пешеходных дорожках. Он выдерживает до полутора тонн.
  • «В125» устанавливают на тротуарах и в парковых зонах и стоянках, где вес нагрузки не превышает 12,5 тонн.
  • «С250» применяют при сооружении канализации, прокладка которой осуществляется под городскими дорогами. Изделия выдерживают нагрузку до 25 тонн.
  • «Д400» наиболее прочные конструкции, способные выдерживать до 40 тонн, предназначены для автомагистралей.

Люки стандарта «А15» могут быть установлены непосредственно на шахту колодца, а их аналоги категории «В125», «С250» и «Д400» — на разгрузочное кольцо или выдвижную телескопическую трубу.

Крышка люка препятствует попаданию в шахту крупного строительного мусора и других инородных предметов, делая эксплуатацию сооружения более безопасной

Горловина является переходным элементом между шахтой и люком. Основное ее предназначение – принимать и компенсировать снаружи нагрузки, которые способны повредить шахту и подводящие к ней трубы. По этой причине она представляет собой гофрированную или телескопическую конструкцию.

Телескопическая часть шахты может выдвигаться, принимая наиболее удобное положение для осмотра состояния поверхности стен и осуществления доступа во время проведения ремонтных работ. Разгрузочное кольцо на обоих концах оснащено резьбой, благодаря чему соединение получается максимально герметичным.

В стенках сооружения предусмотрены отверстия для подведения вводной и выводной трубы.

Для предотвращения просачивания грунтовых вод в полость шахты или просачивания сточных вод из нее стенки колодца выполняют герметичными

В зависимости от размера конструкции колодцы бывают двух типов:

  1. Диаметром менее одного метра с необслуживаемой шахтой. Компактные инспекционные конструкции устанавливают при обустройстве на небольшой глубине.
  2. Диаметром свыше одного метра. Конструкция позволяет беспрепятственно обслуживать оборудование и при необходимости ремонтировать сооружение.

Сам колодец выполняют того же материала, что используют при производстве обыкновенных канализационных труб. Это может быть структурированный или двухслойный поливинилхлорид (PVC), полиэтилен (PE), полипропилен (PP).

Создаваемые с помощью современных технологий полимеры являются химически стойкими материалами, а потому не несут опасность окружающей среде

Не меньшей популярностью пользуются и модели, выполненные из гофрированного пластика. Такое решение упрощает задачу регулирования высоты резервуара и позволяет частично компенсировать нагрузку на дно, тем самым существенно продлевая срок эксплуатации сооружения.

Оба варианта колодцев выпускаются как с одинарными, так и с двойными стенками. Для противостояния сжиманию почвы снаружи изделия оснащают ребрами жесткости.

Как углубить уже существующий колодец

Дебет воды — величина непостоянная, и не всегда она меняется в сторону увеличения. Если количество воды в колодце уменьшилось, его придется углублять. Использование пластиковых колец значительно упрощает эту задачу.

Пластиковые кольца помогут углубить даже колодец из бетона. Для этого выемка грунта производится только в центре, чтобы не допустить опущения бетонных стен. Так как углубить нужно только средину, диаметр новой ямы должен превышать размеры пластиковых колец. Недостатком такого решения является уменьшение диаметра колодца. Но зато отпадает необходимость в устройстве нового сооружения.

Выемка грунта производится до тех пор, пока не появится достаточный дебет воды. Затем дно очищается, укладывается геотекстиль, а его края заводятся на стенки. Сверху засыпается щебень и выравнивается. Далее на подушку из щебня устанавливаются пластиковые кольца нужной высоты. На дне устанавливается донный фильтр, как для обычных колодцев.

Допуски по габаритам

Ранее существовали нормативы, согласно которым минимальный диаметр канализационного колодца должен составлять 100 сантиметров. Это пространство было необходимо, чтобы работник мог спуститься вниз и очистить или отремонтировать сооружение. Применение пластиковых колодцев, а также современной техники эту ситуацию изменило.

На не слишком большой глубине пролегания вполне уместно использовать колодцы меньшего размера. Модели пластиковых колодцев выпускают диаметром от 315 мм и больше. Это позволяет сократить не только стоимость самого сооружения, но и меньше времени, усилий и средств тратить на монтаж небольшой конструкции.

Углубление существующего колодца

Дебет воды постоянно меняется, и не всегда в лучшую сторону. Если воды в колодце стало мало, его пробуют углубить. При помощи пластиковых колец это сделать проще.

Можно избавиться от протечек в питьевом колодце установив пластиковую вкладку

 Из бетона, сруба

Пластиковыми кольцами можно углубить даже колодец из бетонных колец. Грунт вынимаем только в центре, чтобы не сдвинулись вниз бетонные стенки. Они остаются на той же глубине. Углубляем только середину. По размеру «середина» должна быть больше наружных размеров ремонтных колец. Недостаток этого метода — кольца нужны меньшего диаметра. То есть, снова-таки, запасы воды будут меньше, зато нет необходимости копать новый колодец.

Поднимаем на поверхность грунт до тех пор, пока не появится достаточный дебет воды. Далее дно чистим, укладываем слой геотекстиля, заводим его края на стенки. Насыпаем щебень, выравниваем, на эту подушку устанавливаем собранные на поверхности кольца нужной высоты. Далее на дне устраиваем донный фильтр, как в обычном колодце.

Вот такая идея

Так как пластик легче воды, установленные ремонтные пластиковые кольца надо утяжелить. Для этой цели подойдет любой груз, контакт с которым для воды не страшен. В идеале — нержавеющие чурки, большие гравийные валуны. Этот груз можно будет убрать через 6-9 месяцев — за это время грунт «обожмет» кольца и они уже не поднимутся ни при каких условиях.

Этот способ углубления колодца более безопасен, но он не идеален. В результате получается, что вода будет находиться в пластиковой вставке. Она немного уже, но это лучше, чем ничего. Проходит все намного легче, чем при попытках добавить бетонные кольца. Их надо ставить сверху, и, при осадке уже существующих, непонятно как себя поведет вся колонна.

Как сделать глубже пластиковый колодец

Если колодец у вас пластиковый, он, обычно, небольшого диаметра и работать внутри сложно и неудобно. Если нужно сделать глубже его, пластиковую гильзу достают из ямы. Дальше придется вычищать упавший на дно щебень, которым был засыпан зазор между стенками котлована и гильзой. Дальше убирают донный фильтр, начинают вынимать грунт на нужную глубину. В дальнейшем, действия «внутри» не отличаются: убираем грунт до тех пор, пока количество поступающей воды не станет достаточным.

Полимерпесчаные кольца используются для канализации, сбора дождевой воды

На поверхности к готовому корпусу добавляется нужное количество пластиковых колец и все целиком устанавливается в шахту на подушку из щебня. Дальше действия уже известны: делаем донный фильтр, засыпаем между стенками гравий. В общем, не слишком сложно, не считая земельных работ.

Минус этого способа — если грунт сыпучий, этот фокус не удастся. Вынув пластиковую гильзу из колодца, вы лишите стенки опоры. Это может привести к полному или частичному осыпанию. В этом случае, возможно, более оправданно устройство скважины.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Устройство и монтаж

Колодцы изготавливают цельными (неразъемными) или собирают из отдельных секций. Тип и габариты резервуара определяются предназначением трубопровода, высотой емкости, ее диаметром и местными геологическими условиями.

Кольца легки в монтаже.

Конструкция смотровой камеры состоит из следующих элементов:

  • чугунный или полимерный люк;
  • телескопический удлинитель;
  • конусная горловина;
  • доборная секция высотой 500 мм (по проекту);
  • шахта (1000 мм);
  • кинета (нижняя часть камеры).

Герметизация стыковочных швов выполняется с помощью специальных уплотнительных колец из эластомера. Установка пластмассовых деталей не требует присутствия грузоподъемной техники и занимает немного времени.

Требования:

  1. Ширина котлована для установки емкости должна быть на 0,7 м больше диаметра камеры.
  2. Толщина песчаной подготовки должна быть 150-200 мм с коэффициентом уплотнения не менее 95%.
  3. В случае высокого уровня подземных вод подстилающий слой необходимо отделить синтетической тканью.
  4. Для устройства ж/б плиты основания рекомендуется применять бетон марки М150-М200.
  5. Грунт для засыпки пазух котлована нужно укладывать слоями по 0,25-0,35 м.
  6. Пространство между ребрами колодца необходимо заполнять глинистым грунтом под углом 45° к вертикальной оси резервуара.

Порядок монтажа:

  1. Основание котлована уплотняется цементно-песчаной смесью.
  2. Затем на дно устанавливаются кинеты с лотком (для канализации) или плоские (для подключения водопроводных труб0.
  3. К днищу через резиновый уплотнитель стыкуется секция шахты.
  4. Следующая деталь – это горловина, которая может укомплектовываться доборным элементом и телескопическим удлинителем для регулирования высоты колодца.
  5. После подсоединения напорных магистралей к днищу камеры пазухи котлована засыпаются грунтом с послойной трамбовкой.
  6. Горловину резервуара закрывают люком.

Подсоединение водопроводных труб к корпусу нижнего кольца-кинеты осуществляется с помощью муфт произвольной врезки «in-situ». Приспособления состоят из пластмассового корпуса и уплотнительной резиновой манжеты.

Последовательность подключения:

  • в стенке шахты прорезаются отверстия Ø 100-200 мм;
  • в них устанавливают кольцевые прокладки;
  • внутрь манжеты вставляются трубы напорной магистрали.

Высота установки стыковочных муфт зависит от глубины размещения подключаемых водоводов. Количество соединительных узлов не ограничено.

Преимущества и недостатки

Благодаря особенностям материала и конструктивным параметрам кольца для колодцев полимерные характеризуются следующими преимуществами:

  • Простота монтажа благодаря небольшому весу элементов (до 60 кг) и функциональному пазогребневому соединению.
  • Отсутствие необходимости в привлечении подъемной техники для монтажа, возможность ручного выполнения работ.
  • Высокая герметичность создаваемой конструкции.
  • Высокая стойкость материала к воздействию влаги и агрессивных веществ, морозостойкость.
  • Кольца легко сверлятся, что упрощает подключение трубопровода.
  • Срок службы конструкции составляет не менее 50 лет.

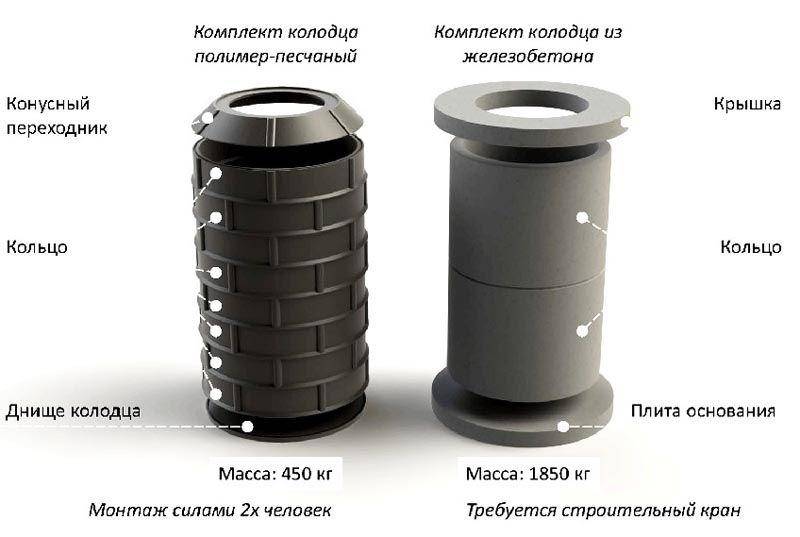

Сравнение колодцев из полимерпесчаных и железобетонных колец по особенностям монтажа и эксплуатации:

Параметр Полимерпесчаные кольца ЖБ кольца
Транспортировка и монтажные работыВес элементов до 60 кг позволяет перевозить их даже на легковом автомобиле и выполнять монтаж вручную.Вес кольца составляет около 500 кг. Для перевозки необходимо привлекать грузовик, а для монтажа – подъемный кран или манипулятор.
СтыковкаЭлементы стыкуются при помощи системы шип-паз, что упрощает установку и исключает необходимость в дополнительной герметизации.Сложность обеспечения плотного прилегания, необходимость дополнительной герметизации стыков.
Морозостойкость и влагостойкостьКомпозит не пропускает влагу, выдерживает более 500 циклов замерзания-оттаивания.Бетон впитывает влагу через поры. Влага в структуре материала при замерзании-оттаивании вызывает его постепенное разрушение.
Химическая стойкостьКомпозитный материал выдерживает воздействие многих видов агрессивных веществ.В результате химического воздействия может происходить разрушение бетона и коррозия арматуры ЖБ колец.
ТехнологичностьМатериал легко поддается сверлению обычным бытовым инструментом.Выполнение технологических отверстий для подведения труб связано с дополнительными сложностями.

Область применения, процесс производства

Колодцы из разных материалов выполняют несколько функций. На область применения влияют характеристики используемого при изготовлении материала. Колодцы из композитов отличаются универсальностью. Их разрешается применять для строительства разных типов колодца, а именно:

  • водопроводный;
  • канализационный;
  • ливневый;
  • дренажный;
  • смотровой.

Такие изделия могут использоваться для защиты электрических сетей разного назначения, телефонных коммуникаций. Для решения любых других задач допускается применять колодцы из полимерпесчаного материала. Их универсальность обусловлена свойствами композитов. Колодцы отличаются сборной конструкцией: они составляются из набора колец. Для улучшения крепления предусмотрена система «шип-паз». Полимерпесчаные кольца для колодцев изготавливают из композитных материалов, одним из основных компонентов которых является песчаный наполнитель.

Композиты представляют разновидность пластмассы. Характеристики материала определяются составом (добавками). Все компоненты, которые участвуют в производстве, поставляются в виде порошка. Основа материала — вторичное сырье: любые пластиковые упаковки, бутылки, пакеты из полиэтилена, полипропилена, полистирола. Полимерпесчаное кольцо и другие изделия изготавливаются по технологии прессования в экструдере. Процесс происходит под воздействием высоких температур и давления.

Горячее прессование позволяет получить изделия с нужными параметрами. Отличаются его плотность, габариты и даже оттенок. Цвет колодца и отдельно взятых элементов может быть разным, на что влияет тип добавленного в массу пигмента. Благодаря технологии горячего прессования получают материал с микропористой структурой. За счет армирующей супеси из песка (80%) и глины (20%) достигается нужная степень жесткости. Полимерная основа позволяет получить изделие с хорошими показателями герметичности.

Сегодня налажено безотходное производство: старые изделия (кольца, крышки, плитка), которые создаются по описанной технологии, в дальнейшем полностью перерабатываются. Они измельчаются, расплавляются и также подвергаются прессовке. Благодаря этому экономятся ресурсы, снижается себестоимость готовой продукции.

Конструктивные особенности

В связи с тем, что железобетонные кольца находят применение для разных задач, различают несколько видов изделий, адаптированных для определенных целей. Диаметр стеновых колец востребованных при конструировании водопроводов варьируется от 700 мм до 2000 мм при высоте в пределах 690 – 890 мм и толщине стенки от 70 мм до 100 мм. Монолитные кольца используют для усиления днища, а канализационные выделятся значительной высотой, которая составляет до 900 мм при диаметре до 2000 мм. Конструктивно элементы могут иметь глухое днище, перфорирование, отверстия для оттока жидкости.

По конструкции соединения бетонные кольца дифференцируются на две группы: прямые, а также фальцевые, отличающиеся соединением друг с другом в виде замка. Для последних характерно наличие конструктивных выступов в верхней части изделия и пазов, расположенных снизу.

Масса колец в зависимости от габаритов и типа может варьироваться от 200 до 1000 килограмм. Выполненные по технологии вибролитья или вибропрессования бетонные изделия, отличаются высокой прочностью, надежностью и, как следствие, долговечностью. В качестве материала для продукции используется цемент марки не ниже чем М200. Наряду с основным материалом применяются вяжущие компоненты. Для наибольшей эффективности и максимальной прочности изделия после высадки из форм подлежат пропариванию при температурах от 70 до 90 °C. Благодаря этой технологии, возрастает скорость гидрации вяжущих ингредиентов в составе.

В зависимости от назначения и варианта исполнения бетонные кольца представлены в таком ассортименте:

  • КСД – изделия с дном;
  • КФК – элементы, ориентированные на строительство дренажных систем и коллекторов;
  • КО — опорные кольцевые изделия, используемые в нижней части конструкции колодцев и фундамента;
  • КС – стеновые изделия;
  • КВГ – кольцевые конструкции, предназначенные для возведения колодцев при прокладке газопроводных и водопроводных коммуникаций;
  • КЛК – элементы систем канализации ливневых коммуникаций.

По параметру степени проницаемости бетонного покрытия изделия делятся на три категории с нормальной, пониженной и особо низкой проницаемостью, которая приводится в маркировке колец в виде индексов «Н», «П» и «О» соответственно.

Установка канализации в частном доме из бетонных колец своими руками

Строительство системы из бетонных колец, как и любой другой канализации, осуществляется поэтапно.

Очередность выполнения работ выглядит следующим образом:

  • выбор схемы для строительства;
  • расчет вместительности колодца с учетом количества жильцов;
  • выбор подходящего места под установку септика;
  • формирование котлована нужного размера в соответствии с расчетами;
  • монтаж бетонных колец;

Схема установки септика из бетонных колец

  • подвод системы труб;
  • герметизация швов между деталями и стыков;
  • засыпание конструкции.

Расчет и выбор схемы канализации из бетонных колец

Схема обустройства канализации на основе бетонных колец может предусматривать наличие септика с одной, двумя или тремя камерами.

Если в доме проживает небольшое количество людей, для строительных работ лучше выбрать однокамерную конструкцию, включающую дренажный колодец и отстойник. Двухкамерные системы используются, когда в доме присутствует большое количество сантехнического оборудования, например, ванна, мойки, унитаз, стиральная и посудомоечная машина и т.п. В этом случае канализация будет состоять из двух емкостей и дренажного колодца.

Септик из четырех бетонных колец

Схема также может включать точки размещения бетонных лотков для ливневой канализации, которые устанавливаются по периметру отмостки здания и в других проблемных местах, где может скапливаться жидкость после обильного выпадения осадков. Эта система защитит рельеф участка и фундаментную часть здания от размывания водой.

Оптимальная схема должна учитывать все необходимые для комфортного пользования расчеты, в частности, вместительность колодца. Этот показатель зависит от суточного расхода воды жильцами дома. Среднее количество потребления жидкости одним человеком в сутки составляет около 150-200 л. Чтобы рассчитать оптимальный объем септика, этот показатель нужно умножить на количество людей, проживающих в доме на постоянной основе. К результату нужно добавить 20%, которые покроют незапланированный перерасход и стоки ливневой канализации.

Схема установки септиков из двух бетонных колец

Чтобы узнать необходимое для изготовления септика количество колец, нужно общий объем отстойника разделить на объем бетонного изделия.

Подготовка участка под строительство канализации для частного дома из бетонных колец

После того как составлена и рассчитана схема канализации, подбирается место для монтажа колодца.

При этом стоит учитывать определенные требования:

  • минимально допустимое расстояние между домом и септиком составляет 10 м;
  • уровень перемещения грунтовых вод должен пролегать ниже той отметки, где будет размещаться дно колодца;
  • минимально допустимое расстояние между источником питьевой воды и септиком составляет 50 м.

Подготовка участка под строительство канализации

Зону под застройку необходимо очистить от мусора и камней. Далее, выкапывается котлован, размер которого способен вместить дренажный колодец и камеру септика с запасом по 30 см с каждой стороны. В тех местах, где будут установлены накопительные камеры, следует выполнить бетонную заливку. Таким образом, исключается проникновение отработанной жидкости в почву и ее загрязнение. Затем необходимо сформировать дренажный слой в виде песчаной подушки. Рекомендуемая толщина – 30-50 см.

В качестве альтернативы бетонированию можно использовать бетонные кольца, оснащенные глухим дном. Эти изделия защитят окружающий грунт от загрязнения стоками. Под дренажным колодцем нужно сформировать подушку, состоящую из гравия, щебня и песка. Ее минимальная толщина – 50 см.

Подвод труб к канализации

Что собой представляют полимерные кольца

Полимерные кольца для колодца изготавливаются из таких ингредиентов:

–>

  • Пластика.
  • Полимерной глины.
  • Песка.
  • Легкого состава цемента (при необходимости).
  • Добавок для придания прочности и влагостойкости кольцам.

В каких конструкциях можно использовать полимерные изделия

Они могут использоваться для создания конструкций разного типа.

Итак:

  • Как правило, полимерные колодезные кольца используют для организации канализации.
  • Также практикуется ставить их в смотровойили в колодец для водоснабжения.

Преимущество полимерных элементов

Кольца колодцев полимерные обладают рядом преимуществ.

Рассмотрим преимущества:

  • Они практичные и долговечные. Срок их службы достигает 15 лет. При правильной эксплуатации он может быть и больше.
  • Они довольно легкие, что даст возможность не создавать дополнительной нагрузки на грунт.
  • Имеют простую установку.
  • Могут собираться в цельные баки.
  • Довольно герметичные при правильной установке и гидроизоляции.
  • Пластик и другие составляющие не способны реагировать на химические средства.
  • Могут иметь разные размеры и цветовую гамму.
  • Они считаются антивандальными и устойчивыми к воздействиям грунтовой нагрузки. Даже при смещении слоев грунта кольца останутся на месте, что даст возможность более длительно использовать конструкцию.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
