Пластиковые кольца для колодца: виды, размеры, установка

Конструкционные особенности канализационных колодцев

Вне зависимости от вида колодца – бетонного, пластикового или кирпичного, их объединяет единая конструктивная схема. Она представляет собой шахту цилиндрической или прямоугольной формы, в которой на дне имеется лоток для сточной жидкости. Он может иметь разные ответвления, изгибы и отверстия, предназначенные для труб (входных и выходных). Также может быть разным перекрытие с люком.

Колодцы для канализации бывают обслуживаемыми (диаметр их достигает 1000 миллиметров) или не обслуживаемыми (тогда этот параметр меньше). Последние объекты до недавнего времени почти не устанавливались.Независимо от того, бетонные или пластиковые колодцы, по назначению они бывают:

смотровыми – линейными, контрольными, узловыми, поворотными;
перепадными.

Смотровые колодцы задействуют в таких случаях:

в местах, где присоединяют ответвления;
когда есть необходимость повернуть канализационную магистраль;
при смене диаметра труб или степени уклона.

Важно правильно выбирать расстояние между смотровыми колодцами канализации, которое может зависеть от многих факторов. Перепадные колодцы обустраивают на участках, где имеется различие между уровнями расположения входящих и выходящих труб

Также их применяют при изменении скорости водяного потока или в местах пересечения с подземными объектами.

Предъявляемые к интервалу расположения контрольных сооружений требования предполагают выполнение больших объемов строительных работ – земляных и монтажных. Если использовать для колодцев пластиковые канализационные кольца (такие как на фото), тогда можно значительно уменьшить трудозатраты и необходимое на выполнение работ время.

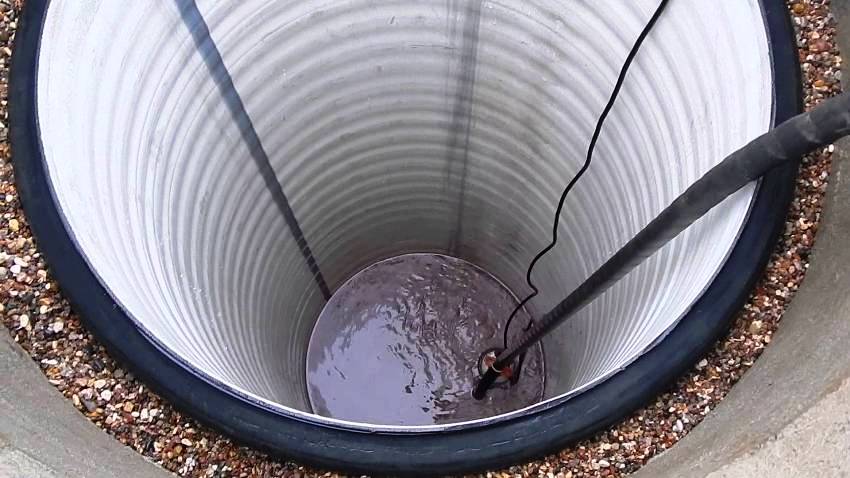

Можно избавиться от протечек в питьевом колодце установив пластиковую вкладку

Из бетона, сруба

Пластиковыми кольцами можно углубить даже колодец из бетонных колец. Грунт вынимаем только в центре, чтобы не сдвинулись вниз бетонные стенки. Они остаются на той же глубине. Углубляем только середину. По размеру «середина» должна быть больше наружных размеров ремонтных колец. Недостаток этого метода — кольца нужны меньшего диаметра. То есть, снова-таки, запасы воды будут меньше, зато нет необходимости копать новый колодец.

Поднимаем на поверхность грунт до тех пор, пока не появится достаточный дебет воды. Далее дно чистим, укладываем слой геотекстиля, заводим его края на стенки. Насыпаем щебень, выравниваем, на эту подушку устанавливаем собранные на поверхности кольца нужной высоты. Далее на дне устраиваем донный фильтр, как в обычном колодце.

Достоинства и недостатки

Помимо характеристик прочности и долговечности, к преимуществам использования можно отнести такие особенности, как:

быстрота монтажа (если сравнивать с кирпичной выкладкой), несмотря на необходимость использование вспомогательной грузоподъёмной техники;
относительно доступная стоимость на любое железобетонное изделие;
удобство в устройстве при плотном прилегании и соединении изделий с замком без просветов;
срок службы, может быть больше 50-ти лет.

Недостатками можно назвать такие немаловажные моменты:

довольно трудоёмкий процесс монтажа с обязательным привлечением грузоподъёмных механизмов и дополнительной рабочей силы;
сложности при перевозке;
при неквалифицированном монтаже стенки могут начать распадаться по истечении срока 5–6 месяцев;
при несоблюдении правил эксплуатации или в случае несвоевременных мер по гидроизоляции стенок бетонных колодцев для канализации, бетонная поверхность может разрушиться, а арматурная сетка, установленная внутри изделий, подвергается коррозии и деформации.

Особенности проведения ремонтных и профилактических работ

Питьевые бетонные колодцы (даже при постоянной чистке) через 25-30 лет нуждаются в капитальном ремонте или замене. С появлением пластиковых колец ремонт стал менее проблемным. Речь пойдет о новом пластиковом колодце для питьевой воды на месте старого бетонного.

Признаками, указывающими на необходимость замены колодца из бетона, можно считать:

появление у воды неприятного запаха сырости или гнилости;

Распространенной проблемой из-за которой приходится ремонтировать колодец являются засоры

наличие примеси глины (вода стала мутной);
критическое падение уровня воды;
значительное разрушение бетонных колец.

Выбирать кольца для ремонта нужно, придерживаясь требования, что они будут меньше бетонных на 10-15 см. Остающаяся бетонная шахта является определенной преградой для действия подвижных грунтов. Учитывая, что кольца из бетона продолжат разрушаться и, возможно, усугубят действие грунта, материал пластиковых колец для обновления колодца нужно выбирать прочный, износостойкий.

Собранная труба опускается внутрь бетонной, промежуток заполняется смесью из песка и гальки. При наличии интенсивных грунтовых вод и протеканий в старой конструкции места соединения колец желательно дополнительно загерметизировать с помощью силикона.

Лучше всего заниматься очисткой колодца в холодное время года: поздней осенью или зимой

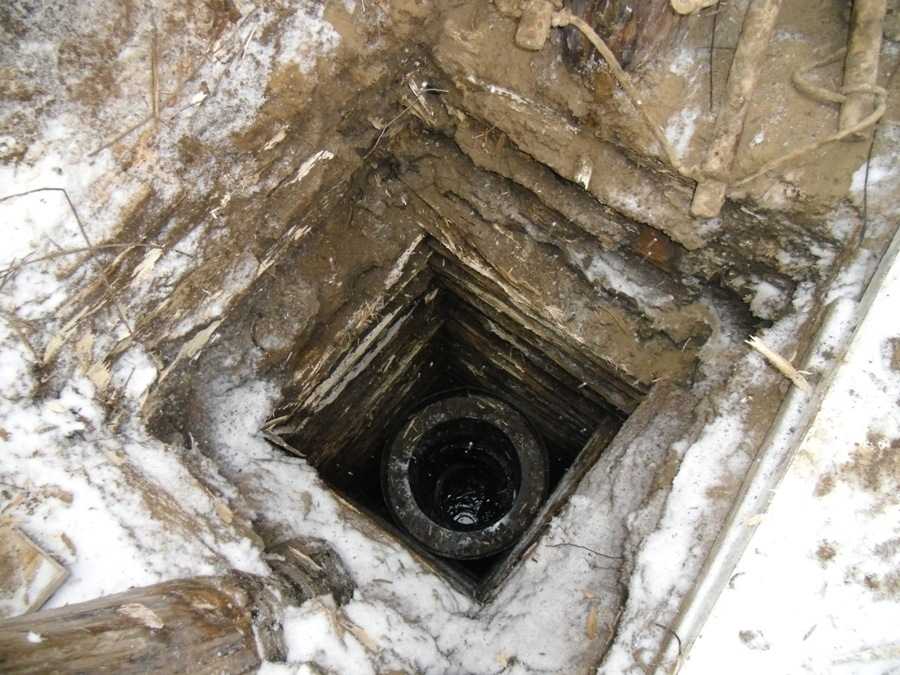

Сохранилось еще достаточное количество колодцев, где шахта выполнена при помощи кирпичной кладки. Она чаще всего имеет прямоугольную или квадратную форму. Такие конструкции обычно используются для телекоммуникационных сетей, поэтому они неглубокие.

Если размеры колодца позволяют, его можно отреставрировать с помощью пластиковых колец, следуя определенной последовательности выполнения работ:

снять люк;
разобрать верхний слой кладки;
очистить колодец от обвалившегося мусора;
смонтировать и опустить собранную из колец трубу (с учетом коммутационных каналов);
засыпать пустоты между кирпичными стенами и трубой;
установить соответствующим способом новый люк.

Возможен ремонт колодцев с использованием неразъемной конструкции. Основное ее преимущество в том, что она абсолютно герметична. Таким способом целесообразно ремонтировать неглубокие колодцы – до 500 см. Нижний край должен быть установлен на ровную поверхность. Принимая решение о ремонте или монтаже колодца с помощью цельной конструкции, нужно обязательно учитывать толщину трубы и сопоставлять ее с нагрузкой.

Поломки могут произойти в результате неквалифицированного технического обслуживания или из-за износа элементов колодца

Колодец для питьевой воды из пластиковых колец: как сделать

Устанавливаются пластиковые кольца для колодца обычно в заранее выкопанный котлован. На требуемую глубину копают яму, диаметр которой на 150-200 мм больше диаметра устанавливаемых колец. На дно застилают геотекстиль — чтобы не происходило заиливания. Геотекстиль должен заходить на стенки ямы не менее чем на 50 см. На него выкладывают слой щебня (около 20 см), поверх загибают геотекстиль. Щебень служит для фильтрации поступающей воды. Далее порядок работ такой:

Собирают трубу нужной длины. При соединении (шип-паз или резьба) место стыка промазывается полиуретановым герметиком. Можно использовать и цельные трубы нужного размера. Они могут быть до 12 метров, вот только, если глубина большая, будут проблемы с доставкой.
Опускают ее в шурф.
Между стенками ямы и пластиком насыпают щебень. Он будет служить для нейтрализации весеннего пучения.
Устанавливают донный фильтр.

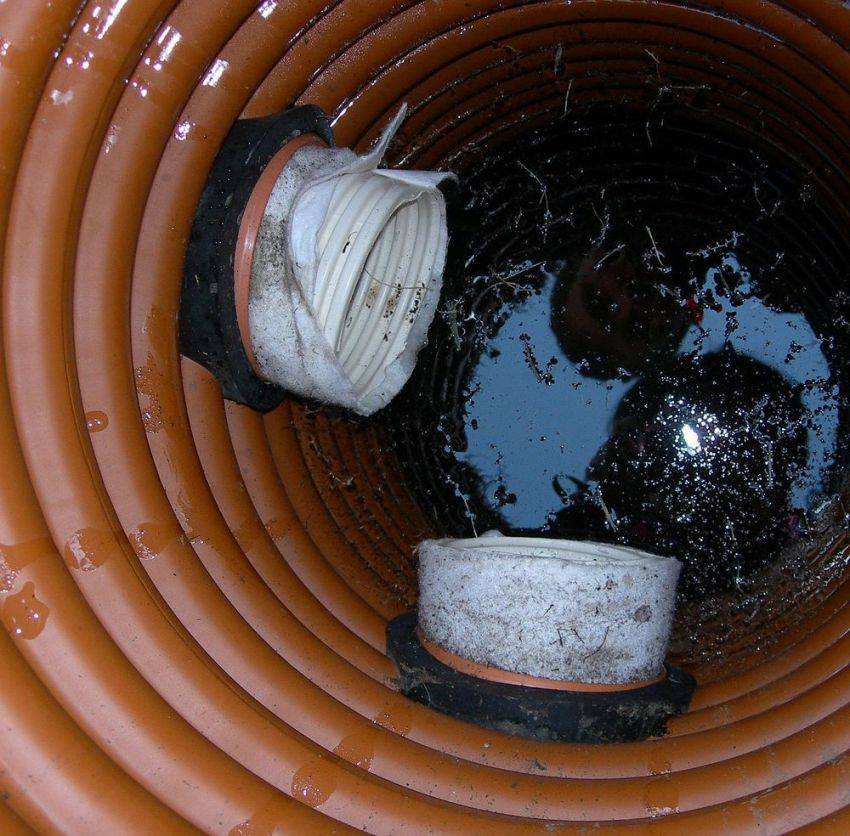

Подключают отводящие патрубки (если есть).

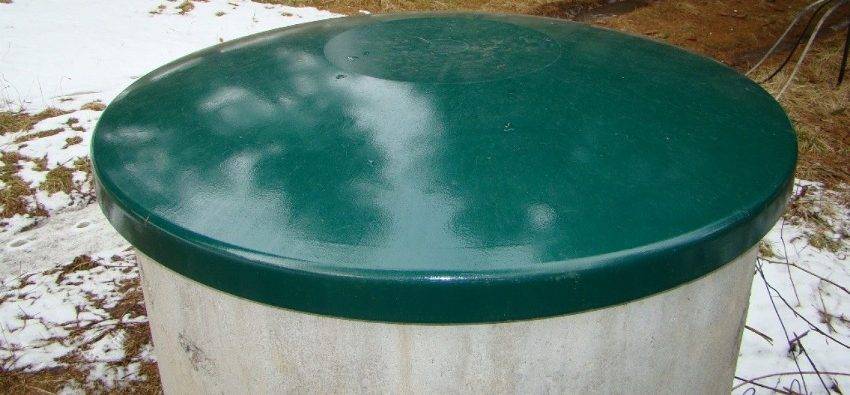

Устанавливают крышку.

Как видите, самая большая сложность — выкопать яму нужной глубины. Если грунт плотный и стабильный, может работать техника, но не до любой глубины. Очень часто приходится углубляться вручную. Проблемы возникают и если стенки осыпаются. Тогда приходится ставить кольца по мере углубления. Копать в таком случае надо вручную — то снаружи, то в кольце, осаживая колонну.

Недостатки

Выбирая кольца ЖБИ, размеры которых делают подобные изделия универсальными, следует рассмотреть также и их недостатки. Их немного, но ознакомиться с ними стоит перед покупкой.

Представленные изделия характеризуются значительным весом. Некоторые кольца могут весить около 2500 кг. Поэтому монтаж потребует применения специальной техники (а ее не всегда удобно использовать на участке). Помимо спецтехники потребуется прибегнуть к помощи нескольких рабочих. Это также существенный недостаток.

Хоть стоимость бетонных колец небольшая, перевозка их обходится недешево. Ведь такое тяжелое изделие необходимо погрузить и снять с машины. Для этого приходится нанимать грузчиков. Однако эти недостатки меркнут перед многочисленными достоинствами.

Преимущества

Канализационные пластиковые кольца отличаются следующими плюсами:

Экологичностью. Ведь они изготавливаются из листового ПНД. Данный материал используется для емкостей, которые хранят запасы питьевой воды и продукты питания.
Герметичностью. Данная конструкция не имеет условий для образования грязи в швах и ее намыв сквозь них. Как, например, в бетонных септиках.
Не нуждается в чистке.
Для установки нет необходимости в крупной технике.
Кольца стыкуют на месте, что позволяет соорудить более глубокий септик.

По сравнению с другими вариантами, канализация из пластиковых колец занимает более высокие позиции:

Деревянные кольца. В эксплуатационный период разрушается сруб, последствия – обвал грунта. Более того, гниет вода, что влечет прекращение использования. В таком случае нужен ремонт с применением пластика. Самостоятельно его лучше не проводить, так как это опасно.
Железобетон. Основным недостатком железобетонных конструкций является большой вес. Масса кольца, при диаметре в 100 см и стандартной толщине в 8 см, равна 600 кг. Поэтому без строительного крана не обойтись. Также непросто осуществить герметичность колодезной конструкции, ведь необходимо удалить все промежутки между отдельными секциями и заделать стыки. Более того, чтобы подвести сливные трубы нужно проделать отверстие в толстой бетонной стенке, а затем провести тщательную работу по герметизации. Однако кольца из такого материала часто протекают. Поэтому выходом из такой ситуации станет применение пластиковых колец. Конструкция вставляется прямо внутрь бетонного септика.
Пересохший. Иногда колодец пересыхает. В этом случае можно углубить его при помощи бетонных колец. Работа представляет собой трудоемкий процесс, так как нужно использовать специальную технику. Более того, объем воды уменьшится. Если же прибегнуть к помощи пластикового кольца, то работы заметно убавится, она станет легче, а объем воды исчезнет лишь чуть-чуть.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

от дома – 5 м;
к общим дорогам – 5 м, подъездным – 3 м;
от колодца – 30 м;
от границы соседнего участка – 3 м;
к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

копают котлован нужной глубины, диаметр больше колец;
на дно ямы укладывают бетонную плиту или заливают фундамент;
опускают кольца с одновременной гидроизоляцией стыков;
сверху устанавливают перекрытие;
монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии. Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

насыпают песок высотой 0,5 м от дна котлована;
сверху – 20 см гравия;
устанавливают кольца, перекрытие;
если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

поливинилхлоридные (ПВХ);
из непластифицированного поливинилхлорида (НПВХ);
полипропиленовые (ПП);
полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

выдерживает температуру до -70°С;
стойкий к гидроударам;
не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Группы колодцев

Колодцы канализация можно разделить на несколько групп. Они определяют их конструкцию и особенности.
Все можно без проблем изготовить своими руками. Здесь должны делать выбор вы самостоятельно
При строительстве частного дома приходится сталкиваться с массой тонкостей и нюансов. Одним важным моментом является сооружение канализационного колодца.
Для того чтобы иметь представление об этой системе, есть небольшое пояснение. Правильно проведенная канализация будет работать долго и не доставлять хлопот, если ее чистить своевременно.
Существует несколько видов.

Накопительный колодец

Эта конструкция выступает самой большой в данном ряду:

Схема установки накопительного колодца

Весь шлак из дома по трубам поступает в эту часть канализационной системы.
Размеры рассчитываются исходя из количества людей, проживающих в доме, а также объемами расходуемой воды. Предназначается он для разделения на более жидкую и плотную фракции всего содержимого. При этом жидкая часть проходит в фильтрующий отдел, а плотная оседает на дно колодца.

Безусловно, можно использовать аналог — пластмассовый септик, который достаточно просто монтируется, обладает более легким весом и может устанавливаться без особых навыков. Для избежания неприятного запаха от утечек необходимо соблюдать герметичность, а это значит, что щели и зазоры должны быть ликвидированы.

Фильтрующий отдел

Предназначен для удаления воды, которая поступает в грунт, из жидкой массы:

Объем этого отдела меньше, чем накопительный. Оба колодца не требуют частой очистки, так как фильтрация стоков через дно (естественная фильтрация) утилизирует жидкую часть.
Соответственно, это экономически выгодно, так как затраты на использование канализации уменьшаются;
Кольца (см. Кольца для колодца: виды и функциональные особенности) фильтрующего отдела обычно также изготавливаются из железобетона. Однако, отличие от накопительного заключается в меньшем диаметре колец и отсутствии дна.
Фильтрующую функцию выполняют крупнозернистый песок или щебень.

Смотровой колодец

Само название говорит о назначении.С помощью его можно определить необходимость в чистке:

Установка обычно производится с интервалом 15 метров;
Особенность заключается в расположении первого сооружения. Он должен быть установлен вблизи дома, но не менее 3 и не более 12 метров от него;
Также в первую емкость устанавливается обратный клапан, препятствующий в случае засора обратной подачи стоков. Если отходов накопилось много, то через эти колодцы производится очистка;
Следить за состоянием канализационной системы нужно регулярно, чтобы избежать засора, который ликвидировать будет сложнее.

Аналогичные смотровые кольца могут быть из железобетона и пластика. Что касается последнего, то они нашли применение при помощи монтирования их в грунт и соединяя таким образом другие части канализационного трубопровода.
Иногда трубы большего диаметра, приспособленные умельцами, отлично выполняют возложенные функции.

Поворотный колодец

Устанавливается при отсутствии прямолинейного канализационного трубопровода в местах ответвлений.

Установка поворотного колодца

Итак:

Он может использоваться для чистки участка трубы, но прямое назначение все же заключается в проведении ответвления до накопительного септика. Материалом изготовления колец также может быть пластик, железобетон или применение готового варианта;
Установка делается в местах изменения направления ведения трассы;
Основное назначение – это размыв осадков. Они образуются в результате при малом движении сточных вод. Это довольно актуально в частном секторе;
Форма для изготовления может применяться как и круглая, так и прямоугольная. В последнее время все большей популярностью пользуются изготовленные из полимеров.

Перепадный колодец

При невозможности прямолинейного канализационного трубопровода с необходимым углом наклона используется перепадное сооружение:

Схема перепадного колодца

Оно предназначается при неровном рельефе и суть его заключается в том, что входная труба размещается значительно выше выходной;
Главный элемент — опуск — служит соединением верхней части (входной трубы) и нижнему отводу, который располагается под углом 45 градусов к вертикальному опуску;
К колодезной стенке крепление происходит путем присоединения хомутами. Он может служить поворотным и смотровым аналогом и его можно почистить.
Это обусловлено временно закрывающимся тройником, который крепится к входному патрубку.

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры. 2) Одно или несколько колец разной ширины. 3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

цемент марки М200 и выше;
арматура;
бетономешалка;
тачка и большие емкости;
форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Как сделать опалубку своими руками?

Установить опалубку, закрепив ее вертикально и загерметизировав швы.
Установить армирующий каркас (сваренные или скрепленные прутья).
Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
Сначала снимается внутренняя часть опалубки, затем внешняя.

Виды материала и размеры

Сегодня строительные фирмы предлагают потребителям широкий ассортимент различных септиков, сделанных из современных полимеров. Данная продукция стала прекрасной альтернативой традиционным септикам из бетона. Такие модели нашли применение не только для устройства канализации на даче, но и в условиях дома с постоянным проживанием. Для этого нужно правильно подобрать объем колодца, учитывая число жильцов.

Используемые полимеры и их достоинства

Современные материалы, применяемые для организации канализации следующие:

Полиэтилен. Преимущества выглядят так:

Кольца из этого материала предназначены для использования в сложных условиях.
Они выдерживают ощутимые перепады температуры от -50 до +70 градусов. Обладают устойчивостью к агрессивной среде.
Современная технология изготовления такова, что позволяет получить модели без швов, благодаря чему сводится к нулю образование отложений.
Канализационные кольца имеют различную форму.
Благодаря многослойности достигается отличная прочность конструкции.
Материал позволяет эксплуатировать септик на протяжении большого количества времени и в широком диапазоне климатических условий.

Полипропилен также обладает рядом положительных качеств:

Материал обладает повышенной твердостью.
Устойчив к истиранию.
Благодаря тому, что выдерживает +140 градусов, можно использовать при высоких температурах.
Не подвержен коррозии и растрескиванию.
Канализационные кольца из данного материала показали свою надежность при очистке производственных стоков при воздействии агрессивной среды.

Стеклопластик состоит из различного рода смол и обладает такими преимуществами:

Благодаря имеющемуся в составе стекловолокну достигаются высокие показатели прочности.
Стойко переносит различные агрессивные среды.
Не подвержен коррозии.
Есть разделительные камеры.

Размеры

Пластиковые кольца для канализации имеют размеры, находящиеся в диапазоне от 30 до 100 см. Средняя толщина его – 10 мм. Наиболее востребованными моделями в нашей стране являются образцы с диаметром 80 и 90 см. Высота – 1,5 метра.

Также размеры пластиковых колец для канализации варьируются исходя из их формы. Пластик –материал легко плавящийся, благодаря чему появляются многие формы. Отсюда берутся и размеры.

Как монтировать?

Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.

Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.

В месте установки делаем расширение траншеи, как показано на фото

Инструкция по установке ревизионного пластикового колодца проста:

В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.

Чем больше конструкция, тем надежнее должно быть основание

Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.

Установленная кинета с присоединенными трубами

Соединение лотка с трубой через герметизирующую манжету

Сверху на манжету ставим либо горловину (если колодец неглубокий), либо шахту колодца. Место стыка уплотняем с помощью манжеты, дополнительно герметизируя силиконом.

Дополнительная герметизация стыка силиконом

При установке лоток выставляем строго горизонтально, а шахту/горловину вертикально. Перекос может отрицательно сказаться на функционировании всей системы, поскольку в этом случае есть риск разгерметизации в местах соединения шахты с лотком или горловиной.
К верхней части установленной трубы крепим коническую горловину либо основание для монтажа люка. Все места соединений также герметизируем.

Крепление горловины к шахте

После того как люк будет закрыт, нужно засыпать зазор между стенками котлована и самим колодцем. Засыпку выполняем послойно, постепенно заполняя полость смесью песка, гравия и глины. Для дополнительной теплоизоляции колодца можно добавить керамзит или перлит.

Система в сборе – осталось засыпать котлован

Технические характеристики железобетонных колец для канализации

Для частного строительства рекомендуется применять кольца ЖБИ канализационные марки КС, размеры для дачи которых могут быть 70 см, 100 см, 150 см и 200 см в диаметре.

Следующим показателем кольца ЖБИ размеров является их высота, которая не связана с диаметром и может быть 60 см или 90 см.

А вот стоимость таких ЖБИ изделий с диаметром, как раз, и взаимосвязана, т. е., меньший диаметр — меньше цена и т. д. Кстати, цифры в маркировке показывают диаметр, например, КС-20-9 имеет диаметр 2 м и высоту 90 см или 900 мм

Таблица покажет вам зависимость стоимости от технических данных

Вид колец ЖБИ	Объём ЖБИ кольца (м3)	Примерная стоимость (руб)
КС 10 — 9	0.71	1800 — 2100
КС 15 — 9	1.59	2750 — 3200
КС 20 — 9	2.83	4700 — 5350

Как видите, чем больше диаметр, тем дороже цена. Если взять КС 10 — 6, например, то тут стоимость будет значительно дешевле, а именно, 1000 — 1300 рублей.

Как рассчитать объём канализационного кольца и от каких величин он зависит?

Исходя из главных показателей размеров, мы можем определить, что их величины и составляют формулу вычисления объёма железобетонного кольца.

Надо узнать общий объём самой ямы, для этого:

Точное число жителей дома * дневная норма воды (л/чел) * 3 (время переработки стоков в сутках) = объём колодца.

Пример: 5 * 200 (установленная норма) * 3 суток (константа) = 3 м3.

Внутренний объём считаем по формуле:

V=R2*h*П,

где V — объём,

R2 — радиус кольца,

h — высота,

П = 3,14 (пи).

Обычно сливную яму делают глубиной около трёх метров. Из этой величины вычитаем 0.7 м и получаем показатель высоты кольца.

Для того, чтобы узнать радиус, вспоминаем математику и делаем обратный расчёт, т. е: R2=V/П/h.

В нашем случае это будет изображаться так: R2 = 3 м3 : 3,14 : 2,3 м = 0,65 м.

Отсюда мы видим, что ЖБИ кольцо надо покупать диаметром 130 см, а выше было показано, что таких показателей нет — значит, путём исключения, выбираем изделие, у которого показатель = 150 см.

Монтаж ЖБИ колец

Установка канализационных колец начинается с рытья ямы для колодца, что можно делать спецтехникой или своими силами при помощи лопаты. Тогда лучше позвать несколько человек, чтобы сэкономить время.

Зная объём и другие показатели, роем котлован, но по высоте и диаметру делаем его больше на 0.5 м.
Дно колодца трамбуем и засыпаем песчаную подушку 8-10 см, на которую кладём ЖБИ плиту или заливаем бетонным раствором.
Опускаем осторожно первый ЖБИ элемент на высохший бетон и цементируем его соприкосновение с дном.
Подводим сливной патрубок к подготовленному заранее отверстию.
Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений.
Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк.

Чтобы скрепить некоторые ЖБИ кольца для канализации, применяют скобы из металла.

Нюансы

Существует различие армированного бетона по типу изготовления:

Монолитный — применяют для сооружения больших объектов путём заливания арматурного каркаса бетоном по заданному периметру.
Сборные детали — виды и количество изделий отличаются широким ассортиментом и выпускаются на предприятии.
Сборно-монолитные — делаются под каждый проект отдельно.

Для нас с вами самыми востребованными является второй вариант.

Если вы планируете опускать изделия без помощи спецтехники, то воспользуйтесь досками, которые можно, к тому же, применять вместо направляющих деталей.

Для лучшего погружения колец в грунт существует один секрет и состоит он в дополнительном элементе, приваренном к внешнему краю. Элементом служит металлическая полоса около 5 см шириной.

Заключение

Главный критерий при выборе стройматериалов для обустройства канализационной ямы сводится к надёжности и долгосрочной эксплуатации, а это и есть главные показатели ЖБИ колец любой формы и разных размеров.

Изготовление ЖБИ кольца: видео

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Это интересно: Какие трубы использовать для вентиляции в частном доме: разбираем суть

Технология реставрации колодца пластиковыми кольцами

Перед тем как перейти к описанию способов ремонта, необходимо установить причины и виды повреждений, с которыми смогут справиться пластмассовые конструкции.

Проблемы скважины из бетона:

Скважина наполнилась мутной и грязной водой;
Колодец постепенно наполняется сторонними примесями – глиной, песком или мусором;
Резко упал уровень воды;
Колодезная шахта полностью разрушилась.

Так загрязняются колодцы из бетонных колец

Отметим, что пластиковые кольца для колодца решают все вышеописанные пункты.

Итак, главной причиной описанных проблем является нарушение герметичности колодца. Причины нарушения: тектонические движения, нарушенная технология укладки, старость.

Пошаговая инструкция:

Подготовительный этап заключается в демонтаже домика (колодезного сруба);
Откачиваем воду;
Производим полную или частичную дезинфекцию (при необходимости) скважины;
Вычищаем дно с помощью метелки или щетки от ила и грязи;

Чистка колодца дренажным насосом

Очищенная скважина должна постоять хотя бы день. Поэтому ремонт рекомендуется затевать на второй или даже третий день после чистки. Рекомендуем приобрести колодезные кольца с резьбовым соединением. За счет специальных креплений вы добьетесь практически идеальной герметизации шва даже без применения герметика.

С чего начать? На дно скважины опускаются пластиковые кольца для колодцев ручным или механизированным способом. Совет: не забывайте смазывать каждую конструкцию толстым слоем силикона. Герметик повысит показатель водоустойчивости каждого элемента практически до 99,9%. Нижнее кольцо из ПВХ желательно укладывать на идеально ровную плоскость.

Обустройство скважины на воду

Если дно не соответствует нормам, то его необходимо выровнять, сделав примитивную стяжку из речных камней и кварцевого песка. Выравнивание дна скважины производится по тому же принципу, что и пола в доме. После выравнивания дна ремонт необходимо отложить до полного высыхания фундамента. Пластиковые конструкции устанавливаются последовательно.

Рекомендуется проверять надежность каждого соединения из ПВХ. Поэтому после установки каждого элемента вам придется спускаться в скважину, чтобы контролировать ремонт.

Пространство между колодезной шахтой и пластиковыми элементами засыпается грунтом после установки всех частей. На этом этапе ремонт старого колодца считается оконченным. Наполнять отремонтированную скважину через верх не рекомендуется, восстановление уровня воды должно происходить естественным путем – через дно колодца.

Полимерные (пластиковые) колодезные кольца
