Недостатки полиэтиленовых канализационных колодцев

Конструкции колодцев из пластмассы

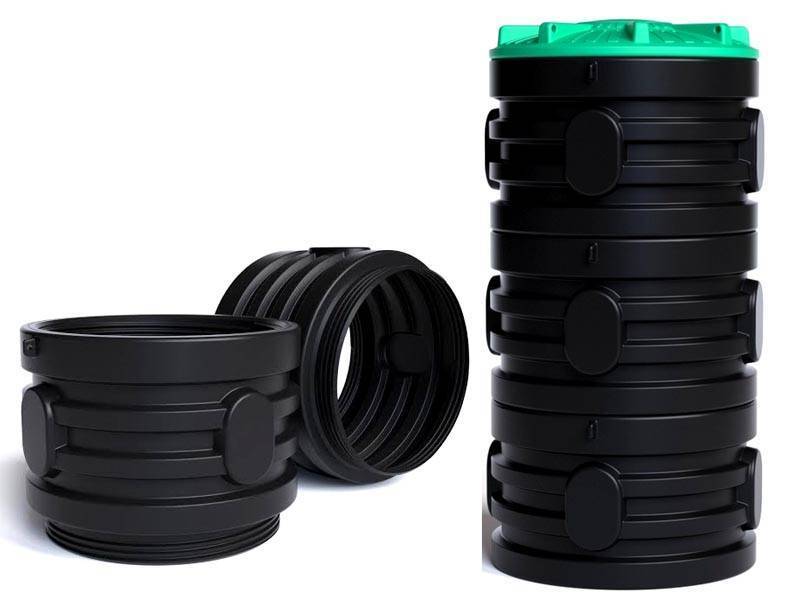

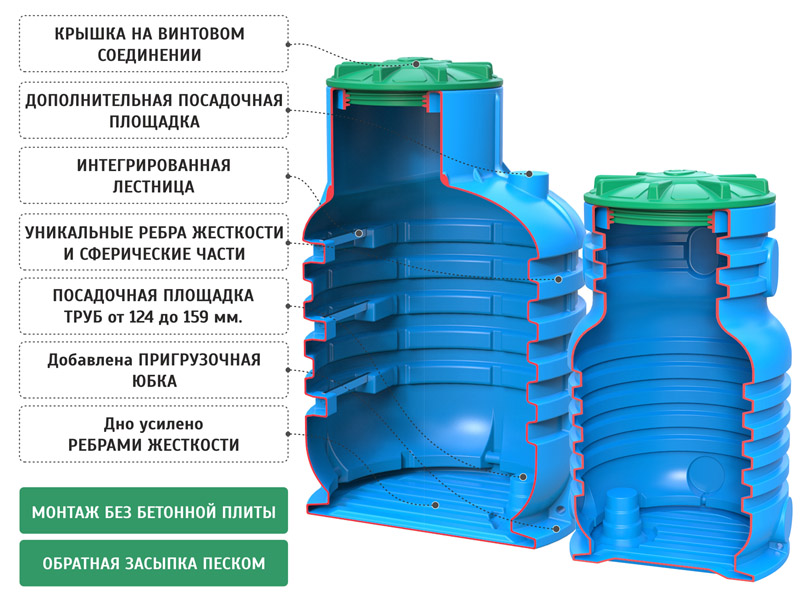

Основные части, из которых состоят пластиковые колодцы канализационные это основание со встраиваемым лотком, шахтой, горловиной и люком. Основание или дно бывает с различной модификацией лотка, могут присутствовать одновременно разные размеры диаметров присоединительных труб.

Шахты монтируются при помощи специализированного элемента, именуемого удлинением, которое является стеной канализационных колодцев. Удлинители вытягиваются до необходимой глубины при помощи объединения нужного количества элементов (технология похожа на монтаж бетонных колец), еще имеются их телескопические вариации.

Люки (крышки) изготавливаются по различным нормам, определяемым оказываемыми нагрузками, представлены в таблице:

Наименованиелюка	Макс.нагрузка, т	Местопредназначен.
А15	1,5	Пешеходные дорожки
В125	12,5	Стоянки, тротуары, парки
С250	25	Городские дороги
Д400	40	Автомагистрали

Люки также подразделяются по типу постановки на горловину:

• прямо на шахту
• на разгрузочное кольцо
• на выдвижную телескопическую трубу

Первый вариант применяется только к люкам А15, для других вариантов все виды. Материал изготовления люков – полимерный, он бывает различны окрасок. Иногда может использоваться чугунный аналог люков.

Большеразмерные шахты-колодцы с величиной диаметров от тысячи миллиметра и больше – это обслуживаемые колодцы, в основном, они сразу оборудуются встраиваемыми лестницами. Однако у некоторых производителей эта опция изготавливается по индивидуальному заказу.

Основная функция горловины заключается в ограждении от нагрузок стенок шахты, основания колодца с лотком и труб, приобщенным к ним. Горловина производится в гофрированном или телескопическом исполнении, при любой вариации она осаживаемая.

Горловина с изменяемыми размерами производит еще одну функцию: в случае если наметилась необходимость приподнять уровень люка (например, если положен слой асфальта), это мероприятие будет не совсем сложным, не займет много времени.

Тело колодца выполняется из труб или гофры, обе вариации могут выполняться в однослойном и двухслойном вариантах. В последнее время все более популярным стало использование гофрированных труб, гофра разрешает достаточно просто, без дополнительных проблем изменять длину колодца.

Совет: В случае решения установить на участке канализационный пластиковый колодец рекомендуется применять гофрированные трубы, в виду их практичности на предмет того, что трансформируемая размерность гофры поможет установить ее точно на глубину, соответствующую размеру котлована.

Кроме того гофрированное изделие обладает обширным спектром использования, их можно использовать как помещение для насосной установки, либо применяют как канализационную песколовку.

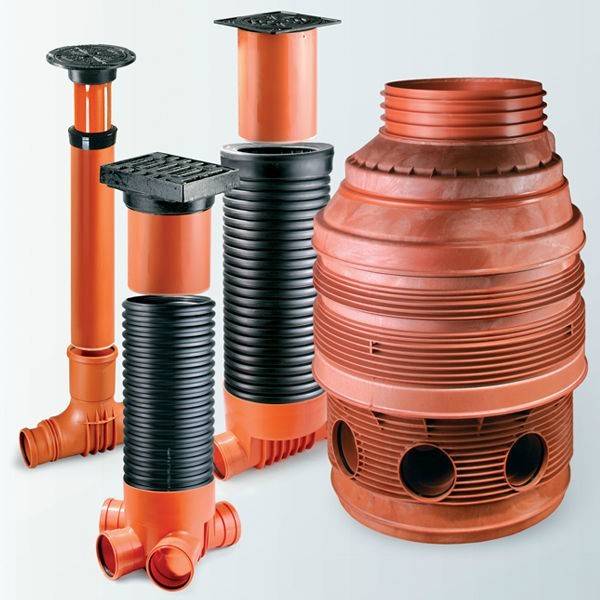

Колодцы для канализации пластиковые фото

Сфера применения

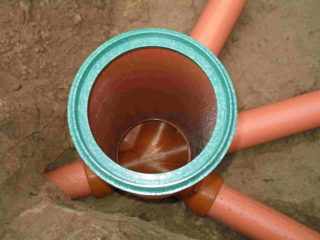

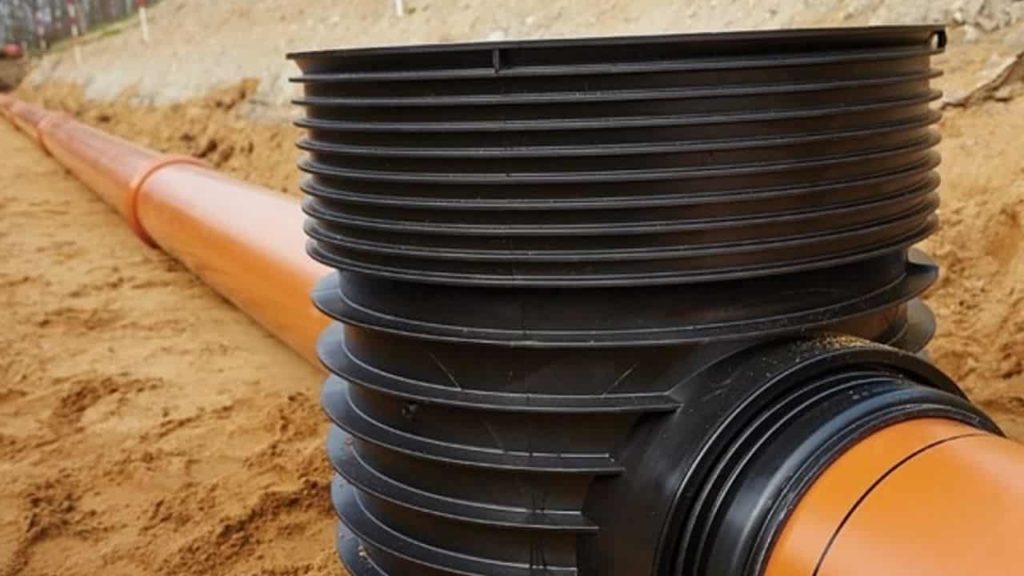

Ревизионный колодец

Пластиковые колодцы можно использовать как самостоятельные резервуары для устройства сети и в качестве герметичных вставок в шахты из бетона. В этом случае герметичность приемников увеличивается, а давление грунта на них не оказывает столь негативного влияния.

Главное предназначение полимерных колодцев — соединение ветвей одной магистрали с целью обеспечения бесперебойной работы системы. В целом полимерные резервуары выполняют сразу несколько функций:

• работают как точки смены направления трубопровода,
• обеспечивают надежный мониторинг работы всей коммуникации,
• позволяют проложить трубы на разном уровне относительно горизонтали при условии сложного рельефа,
• помогают изменить скорость транспортируемого потока,
• обеспечивают доступ к участкам канализации для проведения ремонтных работ.

Особенности монолитных и сборных конструкций

Выбор типа конструкции будет зависеть от конкретного случая, так как и монолитные и сборные колодцы имеют свои преимущества и недостатки.

Монолитные модели

Они могут быть использованы в большинстве случаев, часто используются, когда надо обеспечить высокую прочность конструкции на сжатие. Монолитный корпус не только имеет высокую прочность, но и полностью герметичен.

Если вы делаете перепадный колодец, то для него лучше подходит монолитная модель. Она способна выдерживать большие нагрузки.

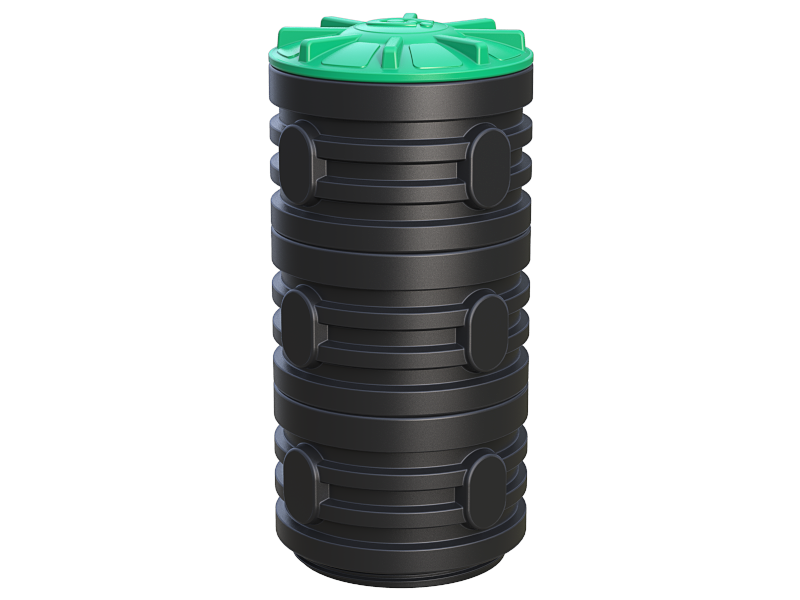

Рис. 4 — Монолитный колодец

Одним из недостатков данного варианта является его статичность, нет возможности их наращивания. Поэтому при выборе размеров такого колодца, надо правильно оценить объем воды, что будет в него поступать. Если такую конструкцию установить глубоко, то можно будет нарастить горловину.

Так как существует большой выбор размеров таких конструкций, вы всегда сможете выбрать именно ту, что подходит в вашем случае. Цена на монолитные модели меньше, чем на аналогичные по объему сборные конструкции.

Сборные образцы

Если нет подходящей по размерам монолитной модели, то можно приобрести и установить сборную конструкцию. Для изготовления таких моделей используют как гладкие, так и гофрированные трубы.

Гибкость конструкции зависит от количества деталей, чем их будет больше, тем она выше. Но стоит учитывать, что увеличение числа деталей значительно увеличивает риск возникновения протечек и сложнее проводить монтаж, поэтому надо искать компромисс.

Применение сборных конструкций позволяет создавать колодец любой высоты. Есть модели, в которых врезка труб может быть выполнена только к уж существующим патрубкам, а в некоторых трубы можно врезать в любом удобном месте.

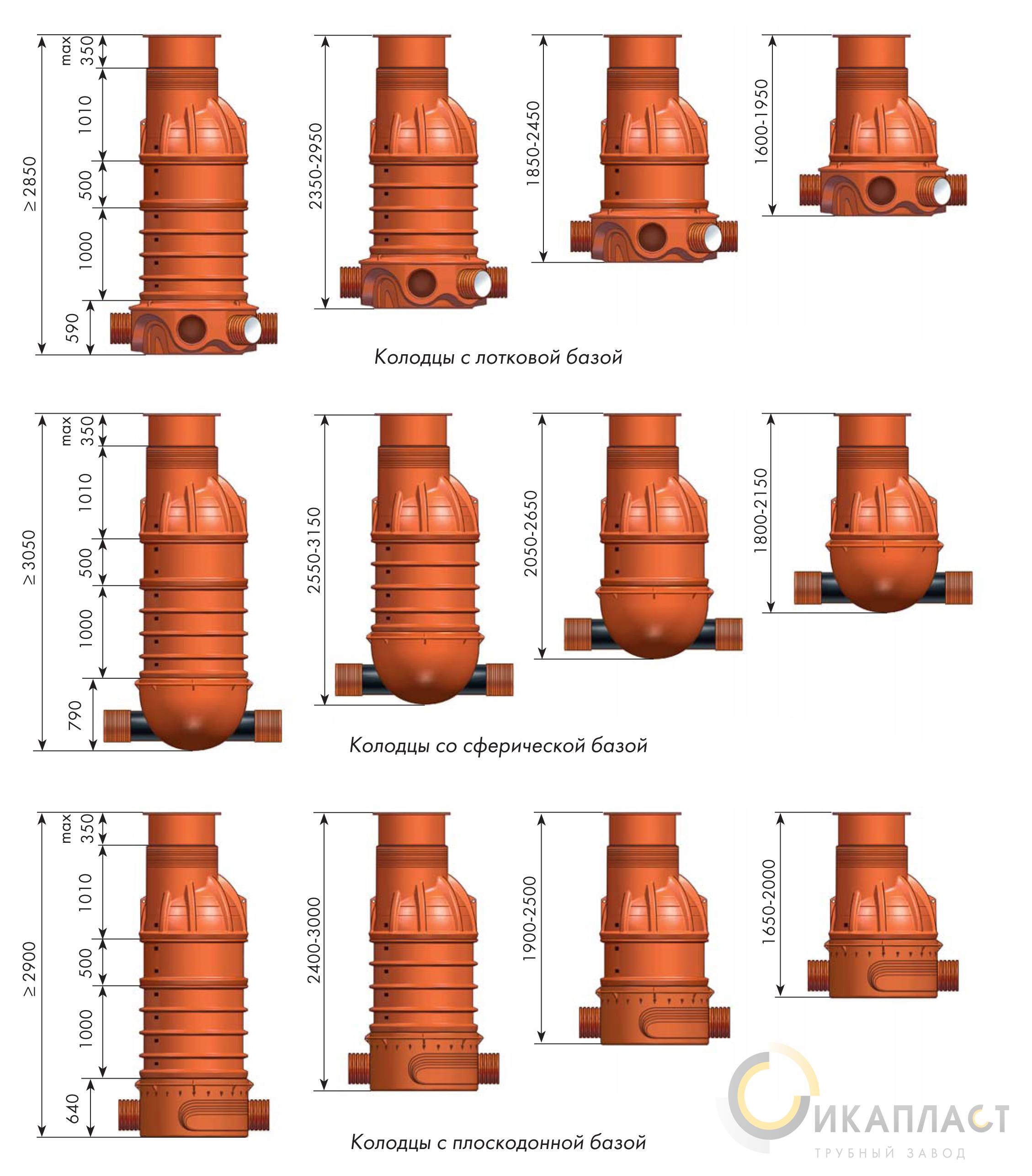

Рис. 5 — Схема сборного колодца

Достоинства и недостатки пластиковых моделей

Пластиковых моделей преимущества и недостатки.

Пластиковые колодезные системы имеют такие положительные качества:

• Низкая цена. Стоимость коллектора в зависимости от размеров и количества элементов составляет 10-50 тыс. руб.
• Небольшой вес. Масса кольца высотой 1 м и диаметром более 100 см не превышает 100 кг.
• Повышенная прочность. Кольца могут выдерживать перепады давления, возникающие как внутри, так и снаружи.
• Простота монтажа. Для установки конструкции не требуется специальной техники.
• Низкая способность к поглощению тепла. Полиэтиленовые кольца не изменяют своей формы под воздействием высоких температур. Лоток для труб также устойчив к износу.
• Нечувствительность к низким температурам. В морозную погоду резервуар не повреждается и не утрачивает свойственных ему функций.

Недостатком пластиковых изделий является хрупкость. При появлении сколов или трещин на кольцах скважина становится непригодной к использованию.

Типы канализационных колодцев из пластика

На данный момент известны три вида коллекторов канализационного назначения (исходя из этого, надо выбирать кольца из пластика для проведения монтажных работ).

Сборный. Его особенностью является сборка из заранее подготовленных элементов. При этом доставка конструкций на объект происходит в демонтированном состоянии. Поэтому окончательное соединение частей будет происходить на месте.

Сварной. Эта разновидность полностью готова к эксплуатации. Это поясняется тем, что на предварительном этапе происходит подсоединение к основному кольцу всех элементов методом спаивания.

Бесшовный. В таком варианте исполнение выглядит как цельная труба, имеющая заранее выбранный диаметр. Дополнительно происходит её оснащение фильтром, который изготавливается из геотекстиля и монтируется непосредственно на дно.

Различают следующие виды колодцев

Поглотительные. Предназначены поглощать установленные объёмы жидкостей. Обязательно оборудуется специальная подушка на дне.

Смотровые. Их назначением является проведение ревизий систем водоснабжения и (при необходимости) выполнение комплекса ремонтных работ.

Водоприёмные. В их обязанности входит приёмка сточных вод из канализационной системы. Также туда могут выводиться и воды от дренажной системы (дождевые и т.д.).

Конструкция и назначение

Любой канализационный колодец, не зависимо от материала из которого он изготовлен, имеет круглую (цилиндрическую) шахту и дно с лотком для трубопровода. Лоток может быть разной формы, от прямой линии до поворотов и различных ответвлений.

Некоторые разновидности оснащаются запорным или измерительным оборудованием, а также ступенями или отбойниками, как в случае с перепадными колодцами. Кроме того, они делятся на два типа – обслуживаемые, с шахтой диаметр которой равен или больше 1 м, и необслуживаемые – сечение менее 1 м.

В системе канализации колодцы служат для соединения трубопроводов между собой, изменения направления потока. Так же есть конструкции отвечающие за уменьшения скорости стоков, для установки насосов и другого оборудования или просто для сбора нечистот (выгребная яма).

Видео: Новые пластиковые колодцы

Конструктивные особенности и стандарты изготовления

Обычные полимерные колодцы представляют собой цилиндрическую вертикальную шахту, к дну которой крепится лоток для сточных вод (кинета). В зависимости от условий эксплуатации, эти лотки делают с изгибом, с несколькими ответвлениями или в виде сочетания ответвлений и изгиба. Кроме того, в колодце делают отверстия для вводной и выводной трубы, а также снабжают его перекрытием с люком. Сам колодец нередко изготавливают из гофрированного пластика, поскольку его проще регулировать по длине. Кроме того, таким образом создается некоторая компенсация нагрузки на дно, что увеличивает срок эксплуатации колодца.

Обратите внимание: Не стоит пытаться сократить расходы, отказавшись от лотка для сточных вод. Практика показывает, что его отсутствие препятствует нормальному удалению стоков из колодца, что приводит к его быстрому загрязнению, а иногда и к поломкам

Такие конструкции успешно применяют для хозяйственно-бытовых и промышленных и ливневых канализационных сооружений. Регулировать протяженность шахты можно с помощью специальной детали — удлинителя. Их необходимо соединять между собой, пока не будет набрана необходимая длина. Вполне приемлемым может быть и применение раздвижных моделей удлинителя.

Люк для пластикового канализационного колодца нужно выбирать с учетом стандарта

Обратить внимание следует и на люки для пластиковых колодцев, которые различаются в зависимости от нагрузки, которую они могут выдержать

• Стандарт А15 выдерживает до 1,5 т и подходит для установки на пешеходных дорожках, а также в зеленой зоне.
• Стандарт В125 предназначен для таких мест как автостоянки, парки и тротуары, поскольку может выдержать воздействие груза до 12,5 т.
• Стандартом С250, выдерживающим нагрузку до 25 т, пользуются при сооружении канализации, которая проходит под городскими дорогами
• Стандарт Д400 (нагрузка до 40 т) предназначен для автомагистралей.

Легкий люк стандарта А15 можно устанавливать непосредственно на горловину колодца. Под остальные люки необходимо использовать специальное разгрузочное кольцо или выдвижную телескопическую трубу. При использовании колодцев из полимерных материалов можно при необходимости изменять высоту конструкции, например, если производится замена дорожного покрытия. При использовании бетонных колец нарастить длину колодца почти невозможно.

Сфера применения пластиковых колодцев

В прошлом использовались колодцы, состоящие из железобетонных колец, стыки между которыми закрывались цементным раствором. Под воздействием внешних факторов конструкция утрачивает герметичность, начиная разрушаться. Полимерные резервуары этого недостатка лишены.

Сооружение из полимеров выполняет такие функции :

• возможность отслеживания состояния канализационных труб в местах установки фитингов, частого проведения ремонтных работ или технического обслуживания;
• прокладка канализационных систем на разных уровнях;
• снижение скорости потока стоков;
• возможность стимуляции отведения отработанных вод (систему снабжают запорно-регулирующим оборудованием).

Полимерные конструкции применяются для сооружения бытовых и промышленных канализационных систем.

Как углубит колодец из пластика

Пластиковые колодцы обычно небольшого диаметра, поэтому выполнять работы внутри сооружения крайне неудобно. Если возникла необходимость углубить грунт, гильзу из пластика извлекают из земли. Затем придется вычистить упавший на дно щебень, который служил наполнителем между стенками котлована и пластиковыми кольцами. Далее снимают донный фильтр и производят выемку грунта на нужную глубину.

Извлеченную гильзу наращивают нужным количеством колец из пластика, и новая конструкция устанавливается в шурф на подушку из щебня. Далее все, как было описано выше: устройство донного фильтра, засыпка гравия между стенками и грунтом.

Данный метод не получится использовать при сыпучих грунтах. Если извлечь пластмассовую гильзу из земли, это приведет к частичному или полному обрушению стенок колодца. В этом случае целесообразно устройство скважины.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

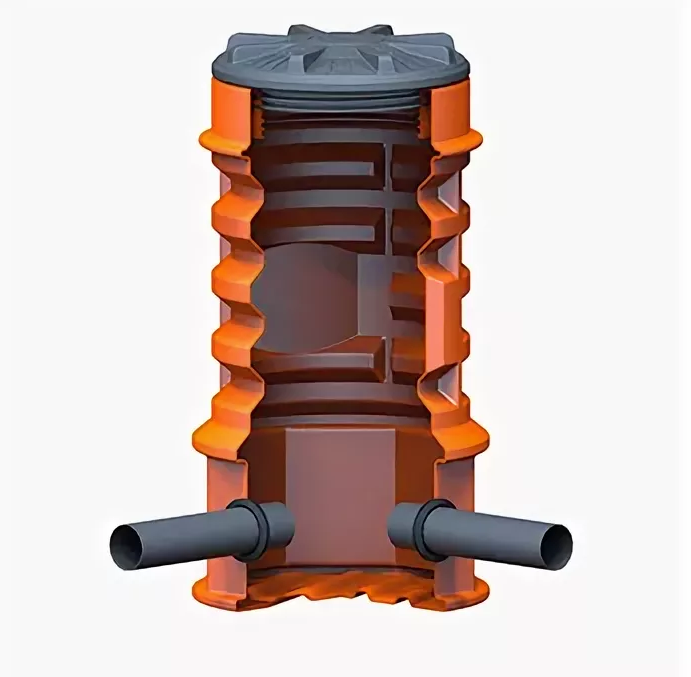

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

Особенности и преимущества пластиковых колодцев

Современные кабельные пластиковые колодцы связи (ККС) в отличие от своих единственных конкурентов — бетонных конструкций большого объема, используются при малом количестве трубопроводов и уверенно занимают свою нишу, имея преимущества перед бетонными изделиями. Пластиковые колодцы обладают следующими особенностями и плюсами:

• По сравнению с массивными бетонными камерами позволяют сэкономить значительные финансовые средства и снизить трудозатраты при их использовании в кабельных магистралях с небольшим количеством трубопроводов.
• Легкий вес большинства конструкций, не превышающий 30 кг, значительно упрощает и ускоряет проведение монтажных работ,  их можно устанавливать без привлечения специальной техники.
• В отличие от бетона, полиэтилен не пропускает и не накапливает влагу, обеспечивая тем самым более надежную защиту стыков в трубопроводе, а сухость внутри колодца значительно облегчает проведение любых ремонтных, профилактических и контрольно-измерительных работ.
• Изделия не подвержены воздействию большинства агрессивных химических веществ, средний срок службы колодцев из полиэтилена низкого давления (ПНД) составляет не менее 50 лет.
• Изделия устойчивы к температурным перепадам в широком диапазоне от -60°C до +60°C, обладают высокими теплоизолирующими свойствами.
• Для специфических условий проще найти исполнение колодца нужной формы и размера в одной из многочисленных коммерческих фирм производителей.

Эксплуатация колодцев в различных участках магистрали

Назначение канализационных колодцев

Данное устройство представляет собой шахту прямоугольной или цилиндрической формы, на дне которой находятся каналы для отведения сточных вод. Оно предназначено для осуществления контроля над  работой системы канализации и последующего ее ремонта. Сверху этой шахты расположен люк. Сейчас строятся, в основном, полиэтиленовые канализационные колодцы, так как они имеют ряд преимуществ перед старыми бетонными сооружениями.

По принципу устройства и использования канализационные колодцы бывают следующих типов:

• линейные колодцы;
• смотровые устройства;
• узловые, перепадные и поворотные колодцы;
• контрольные сооружения.

Смотровые устройства необходимо устанавливать:

• в местах ответвлений трубопровода;
• на поворотах труб;
• при изменениях диаметров труб и уклонов;
• на прямом участке через определенные расстояния, которые зависят от диаметра труб.

Работа по монтажу канализационных колодцев предусматривает сравнительно большой объем  и затрату материалов.

Какой колодец выбрать

Что выбрать: железобетонные устройства или канализационные колодцы полиэтиленовые? Рассмотрим каждый из них подробнее.

Бетонные колодцы можно устанавливать на любую доступную глубину. В них может находиться работник и осуществлять различные работы. Цена их сопоставима с пластиковыми изделиями. Они надежны и прочны. Однако, имеют существенные недостатки:

• большая масса требует использования специальной техники и больших трудозатрат;
• трудность монтажа труб из-за отсутствия внизу стандартных отверстий;
• герметичность недостаточна и может быть нарушена в результате движений грунта;
• давление сверху почвы передается на трубопровод, что может привести к авариям;
• изменение высоты устройства или конструкции влечет большие затраты сил и средств;
• ограниченный ассортимент изделий по размерам от 0,7 до 1,5 метров.

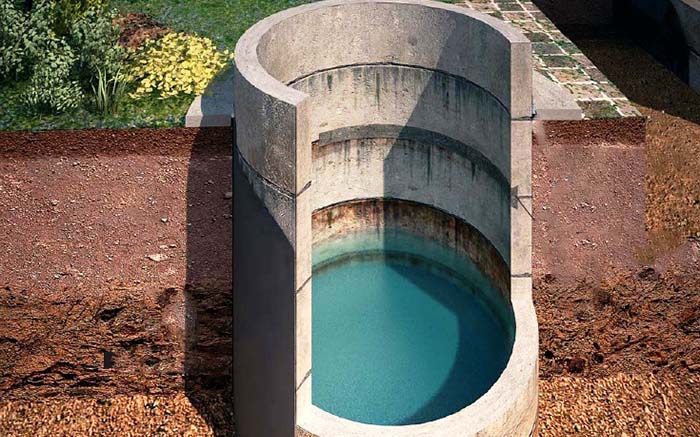

Бетонный колодец

Канализационные колодцы из пластика имеют много преимуществ:

• высокий уровень герметичности;
• надежность и долговечность конструкции объясняется тем, что данные изделия не подвержены гниению и коррозии;
• на внутренних поверхностях пластикового устройства не размножаются бактерии;
• небольшая масса позволяет экономить средства на транспортировке и монтаже;
• система телескопирования обеспечивает одновременное колебание люка с грунтом без повреждений;
• нижний лоток колодца интегрирован под различное расположение труб разного диаметра;
• при необходимости легко можно изменять конструкцию;
• стоимость с бетонными изделиями сопоставима, однако, вместе с монтажом пластиковые колодцы обходятся дешевле.

С применением современных технологий ремонта и обслуживания канализации пластиковые устройства можно изготавливать меньшего диаметра. Сейчас не всегда внизу требуется присутствие человека, большую часть работы делает техника.

Разновидности

            В продаже
есть аналоги любых колодцев, которые используются в системах водоотведения. Среди
них:

• смотровые;
• распределительные;
• перепадные;
• водоприемные.

Смотровые колодцы — самая
обширная группа. Они нужны для устранения засоров и других ремонтных работ.
Часто функции смотровых и распределительных емкостей бывают объединены в одном
устройстве, что удобно и экономно. Нередко смотровые колодцы объединяют с поворотными,
когда направление потока изменяется под углом, близким к прямому.

Перепадные пластиковые колодцы для канализации
используются для соединения линий, уложенных на разной глубине. Как правило,
поступление жидкости происходит из канала с более высоким уровнем, а
выход — на более низком.

Водоприемные резервуары
используются на дождевых сетях водоотведения. Они оснащаются дополнительными
фильтрами, песколовками, решетками. Требуют частой очистки от мусора и твердых
частиц.

По типу использованного полимера
бывают:

• ПВХ;
• полиэтилен;
• полипропилен;
• песчано-полимерные составы.

Наиболее популярны ПВХ и полиэтиленовые колодцы для
канализации. Изделия из пропилена дороже, что ограничивает их
использование. Композитные песчано-полимерные узлы появились относительно
недавно. Они жестче и прочнее обычных моделей. Стоимость этих изделий пока
слишком велика, чтобы колодцы были широко востребованы.

По прочности колодцы из
пластмассы делятся на 4 группы:

• группа «А15». Выдерживают нагрузку до 1,5 т.
  Используются в местах. Где нет автомобильного движения — пешеходных
  дорожках или детских площадках;
• «B125».
  Способны нести вес до 12,5 т. Применяются на тротуарах, парковых участках,
  стоянках;
• «C250».
  Предназначены для нагрузок до 25 т. Могут устанавливаться на городской проезжей
  части;
• «D400». Самые прочные конструкции,
  выдерживающие до 40 т. Используются на междугородних автострадах.

Форма большинства моделей круглая, но встречаются и прямоугольные колодцы для канализации. Обычно, это фильтрационные узлы для ливневых систем, приемные резервуары или песколовки. Глубина погружения в грунт у них невелика, поэтому слишком больших нагрузок не бывает.

Сфера применения ↑

Еще одним достоинством пластиковых колодцев является то, что по области использования они ни чем не отличаются от своих бетонных аналогов.

Большинство моделей предполагает, что с ними будут применять не только пластиковые люки, но могут также эксплуатироваться с традиционными чугунными крышками.

При использовании колодцев для сетей бытовых сточных или ливневых вод, нет никаких ограничений.

Важно! При их применении на отводе технических стоков, нужно знать, что определенные типы пластика подвержены разрушению органических растворителей. Впрочем, при работе с отходами производства и бетонные колодцы нуждаются в дополнительной защите

Впрочем, при работе с отходами производства и бетонные колодцы нуждаются в дополнительной защите.

Канализационные колодцы различного назначения устанавливают также при прокладке сетей наружного водопровода, что предусматривается Санитарными Нормами и Правилами 2.04.03-85. Такие канализационные колодцы могут быть с обслуживанием и без (в случае небольшого диаметра).

Но следует учесть еще одну практику — колодцы зачастую применяют не только для водоотведения, а и для других коммуникаций.

В подобной ситуации необходимо учесть некоторые особенности конструкций из полимера:

1. Если это водопровод — ограничений нет, кроме санитарно-гигиенических требований.
2. При монтаже колодцев на тепловых сетях следует брать в расчет низкую термостойкость некоторых полимеров.
3. Нежелательно использовать полимерные колодцы в сетях силового электроснабжения из-за низкой огнестойкости.
4. В продуктопроводах и газопроводах следует учитывать то, что некоторые полимеры разрушаются от органических растворителей и легко накапливают статическое электричество.
