Обзор пластиковых труб для внутренней канализации

Способы соединения труб

Соединение канализационных пластиковых труб производится вручную без использования специального оборудования одним из нижеследующих способов:

1. Клеевое соединение, осуществляемое посредством специальных фитингов и клея.
2. Состыковка с помощью уплотнительных манжет или колец.
3. Муфто-раструбное соединение.
4. Муфто-клеевое соединение.

Решение об использовании того или иного метода принимается исходя из специфики строения труб, которые могут быть:

с раструбом под уплотнительное кольцо:

с раструбом без уплотнительного кольца (под клеевое соединение):

с фаской (под клеевое соединение):

без фаски (под муфто-клеевое соединение):

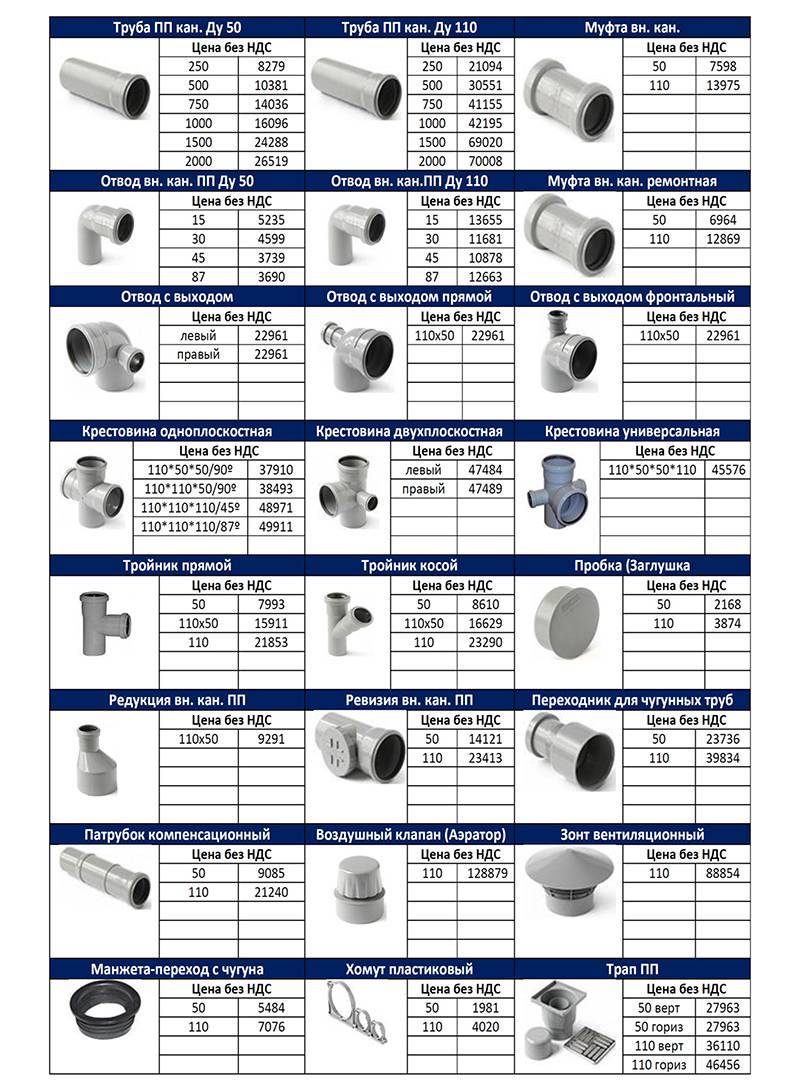

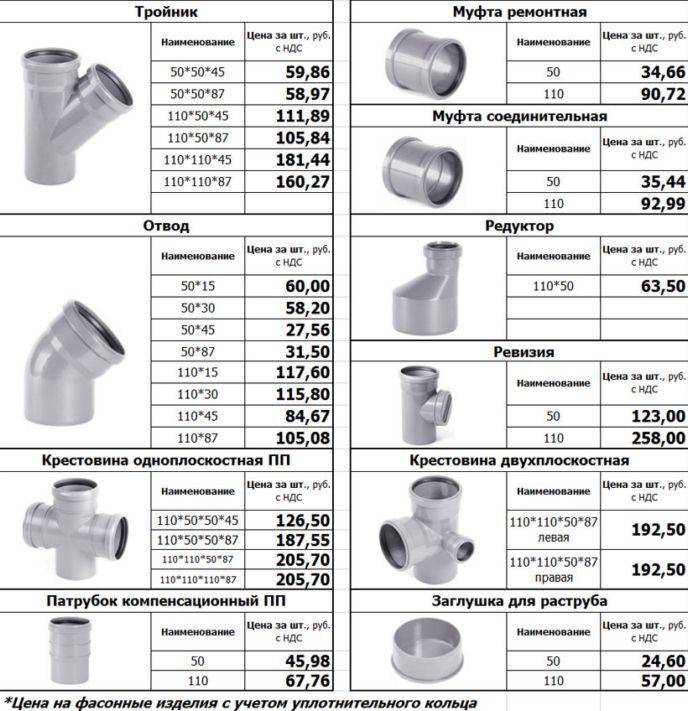

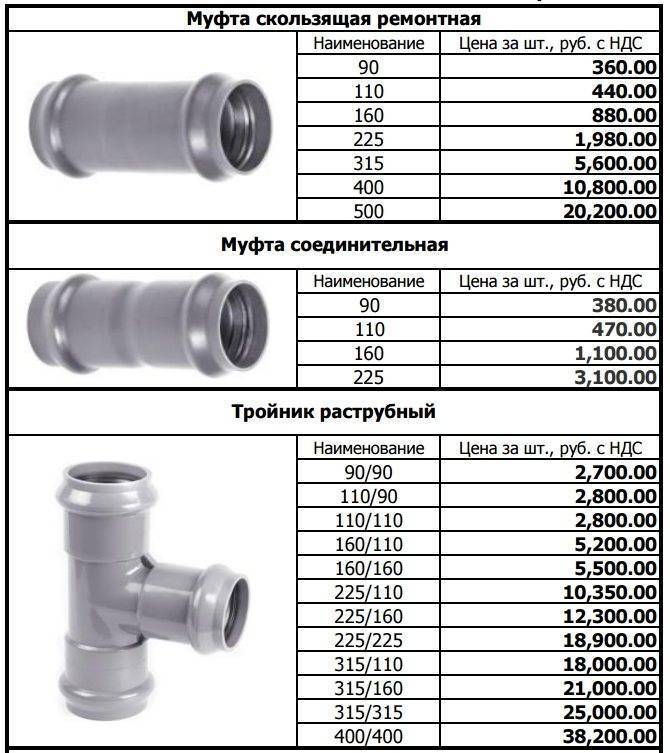

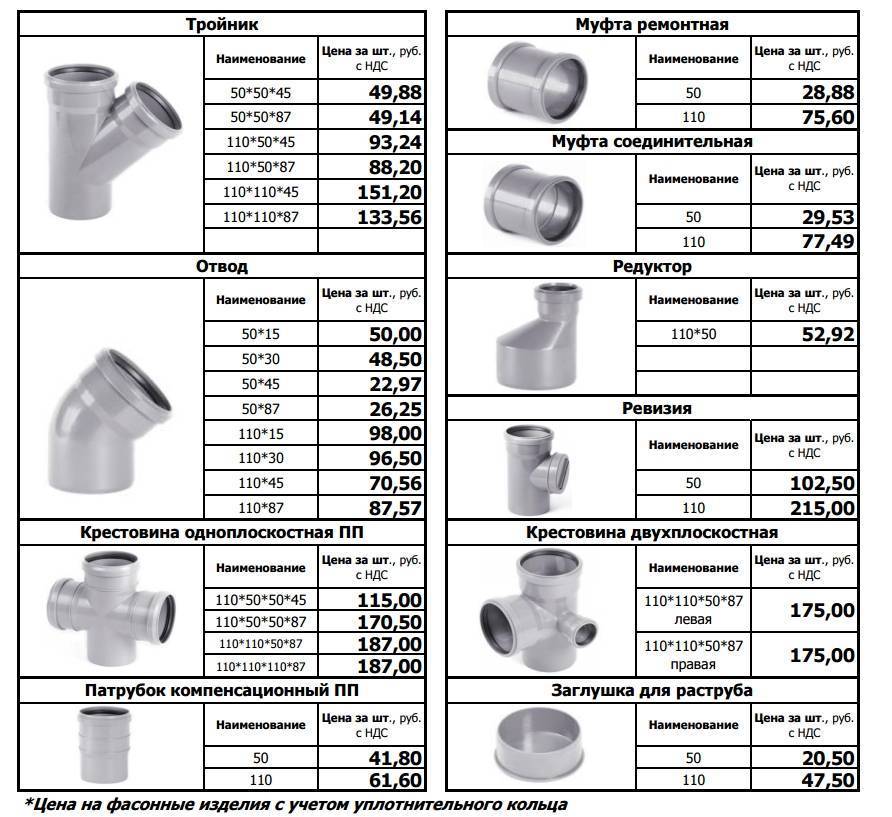

Большой выбор фасонных элементов обеспечивает не только разветвление канализационной магистрали (крестовины и тройники), направление движения потока в нужном направлении (уголки), но и облегчает монтаж трубопровода:

• редукторы, предназначенные для состыковки труб разного диаметра;
• компенсационные патрубки, уменьшающие воздействие линейного расширения;
• соединительные муфты, хомуты и пр.

Соединение канализационных ПВХ-труб в раструб (уширение части трубы) происходит в несколько этапов:

1. Из раструба вынимается уплотнителя (при наличии оного) и производится пробная стыковка. На вставляемой вовнутрь трубе помечается граница вхождения с обозначением компенсационного зазора в 1 см.
2. Уплотнитель устанавливается на место.
3. Контактируемые плоскости промазываются тонким слоем герметика.
4. Монтажные элементы состыковываются между собой.
5. Проводится дополнительная герметизация стыкового шва.

Алгоритм склеивания:

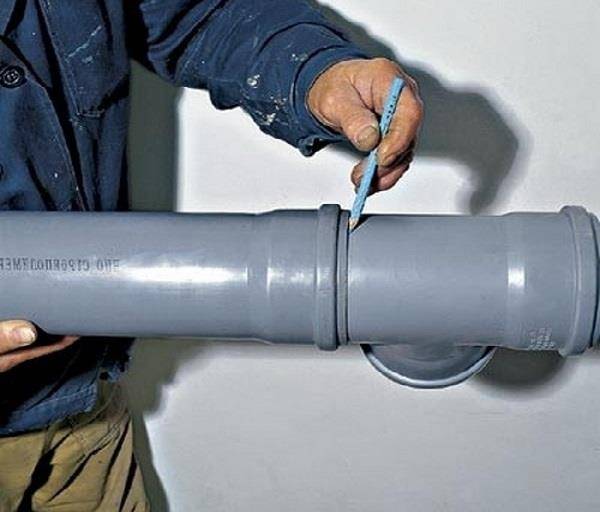

1. Производится предварительная стыковка элементов с обозначением монтажных границ.
2. Для улучшения адгезии места, подлежащие склеиванию, обрабатываются наждачкой и обезжириваются.
3. На оклеиваемые плоскости равномерным слоем наносится клеевой состав.
4. Трубы состыковываются и до полного схватывания фиксируются струбцинами. Излишки клея зачищаются.

Материал изготовления и технические характеристики

Перед покупкой пластиковых труб для обустройства канализации или водопровода необходимо обращать внимание на технические характеристики материала и соизмерять плюсы и минусы

Полипропиленовые трубы

Раструбные полипропиленовые трубы

Полипропилен выпускается в виде гранул, из которых при термической обработке отливают трубы разного диаметра. ПП химически не взаимодействует с кислотами и щелочами, не выделяет вредные вещества, поэтому может применяться в системе подачи холодной и горячей воды. Мягким материал становится при 145 градусах, поэтому горячие стоки до 95 градусов выдерживает без деформаций.

Физико-механические показатели:

• устойчив к механическим ударам;
• низкие температуры не оказывают воздействия, если в молекулы добавлен этилен;
• устойчив к износу;
• армированный алюминием полипропилен меньше деформируется при нагревании;
• чувствителен к кислороду и ультрафиолету – чтобы снизить показатели, в состав добавляют стабилизаторы.

В зависимости от наполнения можно создать материал с новыми свойствами:

• Стеклонаполненный. Стекловолокно повышает упругость при сгибании и увеличивает прочность готовых изделий.
• Минералонаполненный. Введение карбоната кальция увеличивает теплоизоляционные свойства ПП.
• Эластифицированный. При добавлении эластомеров повышается морозостойкость труб и их упругость при сгибании.
• Трудногорючий. Производят смешением гранул с антипреном. При возникновении пожара материал затухает самостоятельно.

Пластиковые трубы из полипропилена гораздо дешевле и практичнее металлических. У них гладкая внутренняя поверхность, что исключает налипание грязи и засорение канализации. Минеральные осадки  — кальций, железо – не способны засорить просвет и изменить диаметр труб, потому что материал не электризуется и не притягивает молекулы солей. Рекомендуется ставить фильтры для питьевой воды, если в ней есть растворенные минералы, так как они могут повредить бытовые приборы – посудомоечные и стиральные машины, котел, бойлер или батареи отопления.

ПВХ трубы для канализации

Трубы из поливинилхлорида

Непластифицированный поливинилхлорид – материал, который успешно заменяет стальные конструкции, которые гораздо сложнее и дороже обходятся в обслуживании. Его применяют в пищевой и химической промышленности, так как ПВХ выдерживает агрессивную нагрузку от кислот – азотной, соляной, серной, и не выделяет вредные вещества в транспортируемую жидкость.

Характеристики:

• малый коэффициент расширения при нагревании;
• материал начинает размягчаться при 80 градусах;
• плавится при 180 градусах;
• в теплое время устойчив к ударам.

Недостаток ПВХ – с понижением температуры увеличивается хрупкость.

Полиэтиленовые трубы

Полиэтиленовые канализационные трубы

Для изготовления труб используют полиэтилен высокой плотности. Срок службы материала около 50 лет. Это гораздо дольше, чем работают трубы из бетона, металла или чугуна.

Преимущества полиэтиленовых труб для канализации:

• не портятся при контакте с водой или агрессивными жидкостями;
• экологически чистые;
• для сварки не требуется дополнительных расходных материалов, как для стали;
• процесс укладки длится меньше из-за относительно легкого веса изделий;
• эластичны – выдерживают давление и температуры, при этом не трескаются и не деформируются;
• лед, который образуется внутри трубы, не повреждает ее;
• подходят для укладки в тех районах, где имеется высокая нагрузка на грунт, а также часто возникают землетрясения.

Сшитый полиэтилен

Сшитый полиэтилен

Не уступает по прочности твердым веществам. Получают его при помощи добавления пероксидов, силана, азота.

Преимущества сшитого полиэтилена перед обычным:

1. теплоизоляционные свойства на 30% выше;
2. устойчив к ультрафиолетовому облучению и атмосферным явлениям, поэтому может применяться для обустройства открытого водопровода;
3. высокая механическая прочность при натяжении на разрыв, а также гибкость материала;
4. при морозах ниже 50 градусов ударопрочен.

Трубы ПВХ для напорных и безнапорных конструкций

В канализационных системах, где предусматривается принудительное перемещение стоков – с применением насосов – используют напорные поливинилхлоридные трубы. Требования, предъявляемые к ним, учитывают наличие повышенного давления на стенки трубной продукции. Производители выпускают несколько видов напорных труб, рассчитанных на давление в 6, 10 либо 12,5 кг/см².

При этом следует учитывать способ соединения, который может быть:

1. Клеевым. В этом случае при монтаже фитингов задействуют клей, а соединение фиксируют струбцинами.
2. Раструбным. При его использовании прямой участок трубы нужно вставить в раструб, предварительно обработав его силиконовым герметиком.

Жесткость пластиковой трубы

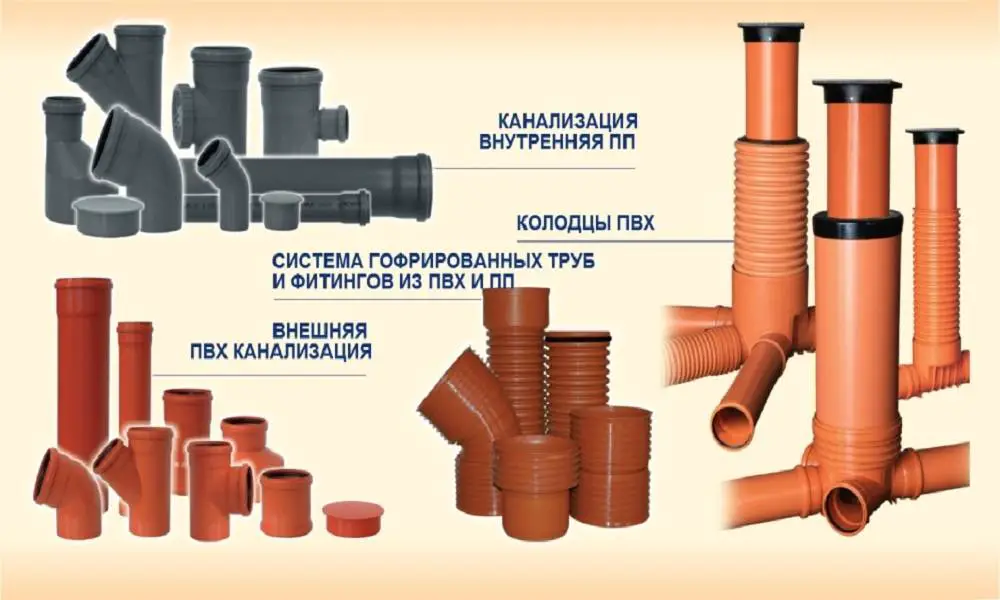

Для того чтобы их отличать, производители окрашивают изделия в разные цвета (см. фото):

• в светло-коричневый – трубы для обустройства внутренней канализации;
• в оранжево-коричневый – для наружной сети.

Трубы канализационные пластиковые отличаются согласно классу жесткости:

• SN 2 – изделия предназначаются для прокладки трубопровода на участках, где движение автотранспорта отсутствует или ограничено;
• SN 4 – продукция используется на местности с постоянным умеренным движением автотранспортных средств;
• SN 8 – данный класс изделий задействуют на участках с интенсивным передвижением большегрузного и легкового автомобильного транспорта.

Советы по выполнению монтажных работ

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

• резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
• затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
• зачистку и склеивание производят насухо;
• при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

При условии правильного проведения монтажных работ трубы и фитинги для прокладки канализационной сети прослужат указанный производителем срок.

Требования к материалу коллектора

Бытовые и промышленные стоки – это сложная смесь минеральных и химических веществ, образующих водную суспензию. Ей присущи:

• окислительные свойства, – наличие компонентов с кислой реакцией;
• щелочная среда, – остатки от моющих растворов;
• абразивность, – воздействие от твёрдых минеральных включений;
• тепловая компонента, – различие между температурой стоков, корпуса трубы и внешней среды.

Чтобы сохранять свои эксплуатационные свойства, канализационная труба сточной системы должна обладать рядом характеристик:

• Адгезия, – способность различных твёрдых и жидких веществ, сцепляться между собой. Применяя к сливному коллектору, – коэффициент склеивания должен быть как можно ниже. В противном случае, возрастает вероятность образования налипания на внутреннюю поверхность, возникновение пробок.
• Шероховатость, – внутренний объём пластиковых канализационных труб обладает минимальными отклонениями от гладкой поверхности.
• Прочность, – конструкция должна выдерживать механические нагрузки от жидкости и внешних сил.
• Химическая стойкость, – материал коллектора способен противостоять воздействию агрессивной среды сточных вод.
• Теплостойкость, – пластик должен сохранять свои рабочие функции в определённом диапазоне температур.

На канализационные пластиковые трубы, расположенные внутри отапливаемого помещения, возможно периодическое воздействие жидкости с температурой до 70–90°C. Такие события могут происходить при кратковременном сбросе кипячёной воды. Например, слив горячей воды, оставшейся после приготовления пищи.

Коллектор, расположенный вне здания, подвергается воздействию отрицательных внешних температур и положительных внутри трубы. Перепад может достигать 100–120°C. Нарушение адгезии, шероховатости приводит к образованию наплывов, заторов. Они, в свою очередь, ухудшают теплообмен, что приводит к дополнительной тепловой нагрузке на материал коллектора.

Кроме этого, зимой, стоки могут замерзнуть внутри трубы. Лёд, расширяясь, приведёт к разрушению целостности сливной системы. Поэтому сточную систему, проложенную в грунте, необходимо подвергать утеплению.

Монтаж пластиковых канализационных труб

Для устройства системы используются трубы пластмассовые канализационные разного диаметра, который подбирается в зависимости от нагрузки на данном участке. Так, например, труба диаметром 50 мм применяется внутри зданий, как правило, при разводке стоков, диаметр 110 мм больше подходит для транспортировки отходов из унитазов, а труба размером 300 мм в поперечнике используется при сооружении канализаций многоквартирных домов или промышленных объектов, то есть там, где на нее будет приходиться большая нагрузка.

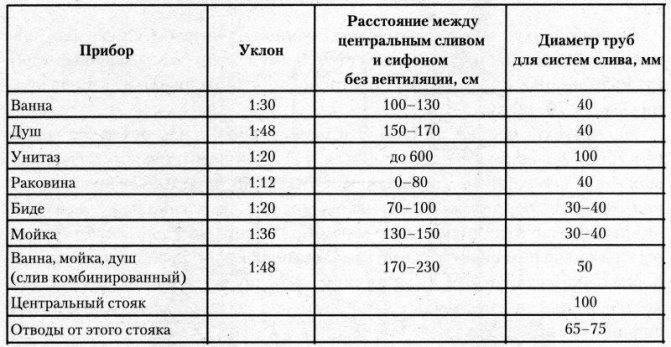

Необходимые диаметры пластиковых канализационных труб

Проектные работы и составление схемы

Начальным этапом сооружения канализации является составление проекта, согласно которому приобретаются канализационные пластиковые фитинги и трубы в необходимом количестве, соблюдая все требуемые размеры

Составить проект можно, опираясь на уже существующую систему, перед демонтажем ее требуется тщательно осмотреть, отметив все особенности и остановив особое внимание на недостатках, с тем, чтобы не повторить их в новом сооружении

По возможности следует сохранить весь маршрут прокладки труб, это делается для того, чтоб избежать изготовления новых отверстий в стенах и перекрытиях. В случае сохранения старой схемы легче также будет подобрать диаметр и произвести замеры труб.

На схеме отмечаются места нахождения стояка, канализационных узлов и прочих ключевых мест.

Замер длины трубы на местности

Прокладка труб

Прокладка канализации из пластиковых труб начинается с самой верхней ее точки. По мере прокладки не следует забывать про необходимость уклона и соблюдать его величину

Особенно это важно, если канализация безнапорного типа и вода спускается в стояк самотеком

Облегчает задачу применение уровня, с его помощью легче всего контролировать и соблюдать угол наклона. Необходимо также обеспечить минимальное расстояние между крепежными элементами, так как при его превышении, пластиковая труба может прогнуться под собственным весом.

Правильное расположение канализационных пластиковых труб

Технические характеристики труб ПВХ

Сравнение технических параметров труб из ПВХ и других материалов приведены в таблице.

Таблица 1

Производство труб основано на ГОСТ Р 51613-2000, терминология установлена ГОСТ Р 52134-2003, вес, толщину стенки и диаметры определяет ГОСТ 18599-2001.

Трубы с наиболее толстыми стенками способны выдерживать большие нагрузки и подходят к применению в промышленных целях

Изделия имеют высокие показатели эластичности, устойчивы к накоплению отложений и образованию ржавчины. Гладкость внутренней поверхности исключает понижение напора, а если это электротехническая труба (белая или серая), то не препятствует протяжке кабеля.

ПВХ трубы устойчивы к действию блуждающих токов, микроорганизмов, ультрафиолетовых лучей. Белая труба используется для защиты от поражения током в случае повреждения изоляции провода.

Минимальное значение толщины стенки для трубы из поливинилхлорида равно 1,3 мм; максимальное – до 36,7 мм для изделий, применяемых в промышленности.

Выбор труб для организации водоснабжения

На сегодняшний день основной сферой их применения является подача на объекты воды. Армированные трубы используются для горячего водоснабжения, а неармированные – для холодного. Материал, из которого они изготовлены, может выдерживать температуру в 90 градусов. Такие трубы хорошо себя зарекомендовали при прокладке внутренних систем.

Смотрим видео, критерии выбора:

https://youtube.com/watch?v=_-3CjfQuj8k

Этому также способствует их долговечность, срок эксплуатации может достигать 50 лет и более. К тому же даже самые лучшие трубы из полипропиленовые , выбранные для водоснабжения дома, по стоимости намного ниже, чем аналоги из меди или стали.

Предпочтение им отдается с учетом таких важных преимуществ, как:

• Невысокая стоимость;
• Прочность и долговечность;
• Несложный монтаж;
• Надежная герметичность соединений;
• Возможность применения при обустройстве отопления и подачи горячей воды.

Обзор популярных производителей

Пластик постепенно вытесняет металлические трубы из водопроводных и отопительных систем. Ему не страшна коррозия, он не разрушается под воздействием агрессивных сред, способен выдерживать низкие и высокие температуры, легок и имеет невысокую стоимость.

Поэтому он и приобрел большую популярность на рынке. Сегодня основной вопрос, который интересует потребителей: какой фирмы полипропиленовые трубы лучше? Попробуем определить у кого же из производителей соотношение качества и стоимости наиболее выгодное.

Смотрим видео о продукции Рехау, мнения специалистов:

https://youtube.com/watch?v=QB-6XwSB2R8

Судя по многочисленным отзывам специалистов и домовладельцев, лидирующие позиции занимают изделия из Германии, где производят лучшие и самые качественные полипропиленовые трубы на сегодняшний день. Наиболее известными являются торговые марки:

Второе место уверенно занимают чешские изделия таких компаний, как:

• ЭКОПЛАСТИК;
• FV-Plast.

На следующей ступени находятся трубы, производимые в Турции. Самые известные бренды: Valtek и Kalde.

Полипропиленовые трубы из Китая в списке какие из них лучше находятся на четвертом месте. Можно выделить два бренда:

Самым бюджетным вариантом считается отечественная продукция:

• Политек;
• PRO AQUA;
• Heisskraft;
• РВК;
• Santrade.

Более подробно ознакомимся с тем какие бывают и чем отличаются полипропиленовые трубы российских производителей.

Смотрим видео о продукции PRO AQUA:

Изделия от фирмы PRO AQUA применяются как в системах водоснабжения промышленных, административных и жилых зданий, так и в технологических трубопроводах. Допустимая температура в них +95 градусов. Они не боятся коррозии, устойчивы к воздействию агрессивных веществ, легко монтируются, абсолютно безвредны. Способны выдержать высокое давление в 79,5 Атм, что значительно увеличивает срок их службы.

Трубы с торговой маркой РВК производит российская из Оренбурга. Изготовленные из полипропилена PN 25, они применяются в системах подачи тепла и горячей воды. Имеют внутреннее армирование из алюминия. Одним из недостатков продукции этой фирмы покупатели называют «гуляние размеров».

В Подмосковье находится завод на котором выпускаются трубы Heisskraft. Их качество довольно высокое, особенно армированных изделий, которые производятся по немецким технологиям. Возможно, что часть продукции привозится уже в готовом виде из Германии.

Продукция от компании Heisskraft

Трубы Хайсскрафт, судя по многочисленным положительным отзывам, также характеризуются неплохим качеством. Потребителей немного смущает серый цвет изделий, который вызван добавлением в полипропилен технической сажи. Но такое дополнение в состав вполне оправдано, так как сажа выполняет роль хорошего стабилизатора. Это придает трубам дополнительную прочность и эластичность, что должно радовать, а не огорчать, потребителей.

Какие бывают по качеству полипропиленовые трубы торговой марки Santrade пока сложно сказать, так как отзывы о них практически отсутствуют. Быстрее всего это объясняется пока еще не очень большой популярностью бренда.

Какой длины и толщины стенок выбирать полипропиленовые трубы марки Политек зависит от сферы их применения. По отзывам монтажников их установка не вызывает больших проблем, несмотря на подверженности деформации при сжатии.

Вывод

Приобретая продукцию российских производителей следует одновременно с трубами закупать и полипропиленовые фитинги этих же фирм, чтобы создаваемые трубопроводные системы были однородными. Отечественные изделия во многих случаях обладают теми же техническими характеристиками, что и зарубежные аналоги, но при более низкой стоимости.

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Достоинства:

• высокая прочность,
• долговечность,
• устойчивость к низким и высоким температурам,
• простой монтаж,
• сопротивляемость коррозии.

Недостатки:

• большой вес,
• шероховатость внутренних поверхностей,
• неустойчивость к солям и солевым растворам,
• высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
  подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Особенности монтажа полиэтиленовых труб

Применяются различные виды соединений.

1. Раструбные.

Этапы работы:

подбор труб и фитингов согласно проекту и с учетом размеров (при выборе длины нужно учитывать те участки, которые будут вводиться в раструб); съем внешней фаски с труб; зачистка внутренней части (не должно оставаться ни заусениц, ни задиров, ни других неровностей); введение трубы в раструб вручную (нужно оставить компенсационный зазор в 1 см); при составлении проекта важно предусмотреть прокладку трубопровода под уклоном. 2

Сварные

2. Сварные.

Для этих видов соединений нужен специальный аппарат для сварки полиэтиленовых труб. Основные конструкционные элементы:

• втулки, на которые надевают трубы;
• нагревающие пластины.

Суть сварки – расплавить торцы труб и соединить их.

3. Муфтовые.

Вид соединений, используемый при монтаже гофрированных труб. Для сборки трубопровода применяются надвижные муфты, а для герметизации стыков – резиновые уплотнители.

Таким образом, полиэтиленовые трубы прекрасно подходят для обустройства как внутренней, так и внешней канализации. Для внутренних работ – гладкие трубы, для внешних – гофрированные.
