Пластиковые воздуховоды для вентиляции: правильный выбор и качественный монтаж

Особенности пластиковых труб

Под общим названием «Пластиковых», подразумевается один из материалов, изготовленных из различных полимеров:

1. Поливинилхлорид (ПВХ).
2. Полиэтилен.
3. Полипропилен.
4. Фторопласт (ПВДФ).

Рассмотрим характеристики каждого из перечисленных видов.

ПВХ – наиболее распространённый материал. Он недорогой, легко поддаётся монтажу, не портится под воздействием солнечных лучей. Рабочие пределы температуры для него 0 – 70°C со знаком плюс (экстремальный минимум -20°C).

Полиэтилен покрывается антистатиком. Его можно использовать и на холоде, поскольку пределы рабочих температур полиэтилена от -40 до +80°C. Характерный тёмный цвет придают вещества, защищающие от ультрафиолета.

Полипропилен не боится контактов с агрессивными средами, покрывается антистатиком, бывает негорючим. Не используется на холоде, поскольку становится хрупким, но вполне пригоден для жарких помещений, так как температурный диапазон полипропилена 0 – 98°C со знаком плюс.

Фторопласт наиболее устойчив к различным воздействиям. Устанавливать их можно в помещениях с экстремальными температурами и на транспортировку потоков с агрессивными компонентами. Температуры, которые выдерживает материал от -40°C до +140°C.

Характеристики и плюсы пластиковых труб:

• длительный срок использования;
• гладкая внутренняя поверхность, а значит, хорошее прохождение потока;
• отсутствие отложений, не подверженность коррозийным процессам;
• низкий уровень шума;
• лёгкий вес;
• прочность;
• простота монтажа;
• токсическая безопасность;
• не требуется окраска;
• стоимость (ПВХ – наиболее недорогой вариант, который дешевле полиэтилена и металла).

После обработки антистатическими веществами, пластиковые трубы гораздо меньше притягивают к себе пыль, а это позволяет сэкономить на обслуживании вентиляционной системы.

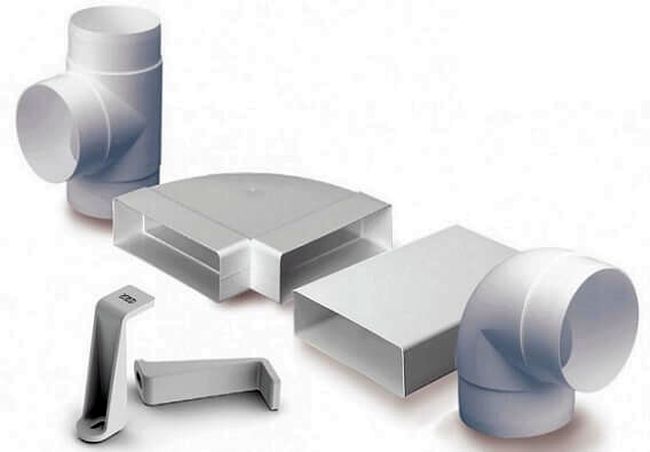

Существуют также пластиковые воздуховоды с круглым и с прямоугольным сечением, так что есть возможность выбрать тот, который лучше подойдёт к интерьеру и условиям. Из маркировки на поверхности квадратной трубы можно не только узнать ширину и высоту её сечения, но какому диаметру круглой трубы она соответствует.

По многим показателям пластиковые трубы превосходят оцинкованные короба.

Отдельно стоит сказать о гибких воздуховодах, которые представляют собой союз из слоёв пластика, алюминиевой фольги и стального каркаса. Рабочие температуры таких полиэфиров -50 +70°C.

Главный недостаток – такие трубы не обеспечивают должной аэродинамики. Внутри поток встречается с неровной поверхностью, теряет скорость и создаёт шум. Но если предполагаемая скорость воздуха не будет превышать 3 м/сек (как в кухонных вытяжках), то вполне можно рассмотреть и гибкий вариант. Монтировать, во всяком случае, его будет проще.

Монтаж

Перед монтажом вентиляции надо сделать проект системы. Если вентиляция небольшая, то можно нарисовать её самому. Более сложную конструкцию лучше заказать специалисту. Предварительно начерченный план поможет избежать ошибок при определении мест отверстий для входа и выхода вентиляции (об особенностях выхода вентиляции читайте тут).

Последовательность монтажа:

1. Разметить места, где воздуховод будет проходить через перекрытия и стены.
2. Высверлить крепёжные отверстия.
3. Затем нарезать заготовки на отрезки нужной длины.
4. Края всех деталей нужно обработать наждачкой, чтобы они были гладкими.

Дальнейший порядок действий зависит от сложности конструкции. Если система небольшая, то можно сразу крепить трубы на места, скрепляя их соединительными элементами. Более сложные ветки целесообразно предварительно собрать на полу, а затем прикрепить модуль к стенам (о важных особенностях установки вентиляции в стене рассказано здесь).

Герметичность собранной системы можно проверить мыльной пеной. Если найдена протечка, то она устраняется герметиком.

При разработке плана нужно придерживаться таких правил:

• помещение с самым загрязнённым воздухом должно быть в конце системы;
• в санузле или на кухне должно быть только выходное отверстие, а притока воздуха в этих помещениях нет (как установить вентиляцию в кухне и в санузле?);
• вытяжка должна быть размещена максимально близко к потолку и идти вверх (профессиональные советы, как установить вытяжку);
• вытяжное отверстие и приточное размещают на максимальном удалении друг от друга.

Сам монтаж начинать с крыши (как самостоятельно сделать вентиляцию на крыше своего дома читайте тут). При этом труба должна быть выше конька примерно на полметра. Её выход закрывается аэратором, который не допускает попадания влаги внутрь системы.

Как соединять воздуховоды?

Есть два основных способа соединения:

• неразъёмный;
• разъёмный.

Для первого используют специальную сварку, для второго – фланцы и фитинги.

• Если нужно соединить каналы с разным поперечным сечением, используют переходники из пластика. Тот же самый метод используют и при соединении двух труб с разным диаметром. Переход имеет вид усечённого конуса или четырёхугольной пирамиды.
• Если конструкция имеет сложную геометрию, то для таких случаев выпускают переходники со смещением. Они применяются, когда нужно соединить два участка, расположенных со смещением, а дополнительный элемент прокладывать нет смысла.
• Когда надо соединить два участка с поворотом, то потребуется отвод: он позволит повернуть воздуховод на 90 градусов.
• Для соединения одинаковых элементов применяют пластиковые муфты. Стык можно промазать герметиком. Иногда для прочности вкручивают саморезы, но это совершенно необязательная мера.

Особенности монтажа

Перед тем, как монтировать домашнюю вентиляционную сеть необходимо:

1. составить схему магистрали с точными размерами;
2. подбирать форму короба: прямоугольную или круглую;
3. рассчитать количество соединительных колен, вентиляционных пластиковых переходов и поворотных элементов.

Если выбирается гибкий воздуховод, задача по монтажу намного упрощается. Потребуется гибкая труба, вентиляционная решетка и несколько крепежных хомутов. С одной стороны конец пластиковой гофры подсоединяется хомутами к кухонной вытяжке, а с другой стороны – к вентиляционной решетке. Остается только запрятать воздуховод за карнизом кухонного навесного шкафчика или спрятать за съемной панелью.

Ассортимент современных пластиковых систем вентиляции открывает большие возможности для самостоятельного монтажа бытовой вентиляции. Однако если есть сомнения в своих силах или необходимо запроектировать сложную вентиляционную сеть, то лучше не рисковать, а обратиться за помощью к специалистам для профессионального монтажа вентиляционной системы.

Выбор трубопроводов для вентиляции помещений различного назначения на видео:

Организация вентиляции воздуха на кухне

При выборе вытяжки на кухню необходимо принять решение, как именно будут удаляться неприятные запахи и испарения – рециркуляцией воздуха или посредством отвода газов в вентиляционный канал. Как первый, так и второй вариант имеет свои преимущества и недостатки. Стоит добавить, что большинство современных устройств может работать в обоих режимах, однако при отсутствии вент канала работать они смогут только на рециркуляцию.

В вытяжках без воздуховода вентилятор всасывает и пропускает воздух через фильтры, тем самым очищая его. Потребители, которые выбирают этот класс устройств, зачастую руководствуются низкой ценой и простотой монтажа. Однако их существенными недостатками являются необходимость периодической замены фильтров и довольно низкая производительность.

3D-модель проекта вентиляционной системы

Вторым вариантом является работа устройств в режиме отвода воздуха. При этом газ также всасывается вентилятором, затем пропускается через жироулавливатель и выбрасывается в шахту вентиляции. Такой подход более эффективен, однако требует более трудоемкого монтажа и дополнительных затрат на организацию отвода. Канал должен быть герметичным, рекомендуется также установка клапана, отсекающего приток воздуха с улицы в помещение.

После подбора пластикового воздуховода для вытяжки на кухне купить его можно по выгодной цене напрямую у производителя.

Это интересно: Вытяжная вентиляция, ее характеристики, устройство, преимущества и недостатки

Устройство вентиляции

Проведение монтажа

Проект учитывает количество, параметры и места размещения всех элементов вентиляционной системы. Проведя необходимые расчеты и приобретя материалы, можно начинать собирать и устанавливать пластиковую вентиляцию.

1. Пластиковые трубы и соединительные элементы собираются в единую систему. Должна обеспечиваться герметичность и надежность соединений, которым придется подвергаться достаточно сильному давлению воздушного потока.
2. Противоположные стены помещения обеспечиваются отверстиями под установку устройств для обеспечения вытяжки и притока воздуха.
3. Крепление собранного воздуховода производится специальными кронштейнами или с помощью хомутов.
4. На подготовленные отверстия в противоположных стенах производится установка всасывающего вентилятора и вытяжки (с обязательным наличием обратного клапана).
5. Производится соединение трубы для вытяжки и вытяжного устройства.
6. Предусмотренные схемой элементы вроде фильтра, калорифера, рекуператора, кондиционера подсоединяются к всасывающему устройству.
7. Осуществляется соединение воздуховодов и системы подачи воздуха.
8. Дополнительно возможно проведение шумоизоляции, а также теплоизоляции.

Разнообразие предлагаемого ассортимента пластиковых вентиляционных труб, отличающихся формой, материалами и размерами, позволяет выбрать наиболее подходящий вариант для обустройства системы определенного целевого назначения. Это разнообразие дополняется соответствующим наличием необходимых дополнительных элементов.

Система может быть обустроена согласно собственным эстетическим и дизайнерским предпочтениям. Главным условием оптимального функционирования пластиковой вентиляции является грамотное составление проекта. На этом этапе желательно подключение квалифицированного специалиста для проведения необходимых расчетов, иначе затраты не дадут требуемого результата. А вот успешное проведение сборки и монтажа вполне возможно и собственными силами, благо инструменты для этого нужны несложные, а крепежные элементы подбираются легко.

Соединение прямоугольных воздуходов

Монтаж

Как распланировать и установить пластиковую вентиляцию в доме

Приняв решение о самостоятельном сооружении вентиляционной системы, используя прямоугольные пластиковые изделия, проектирование лучше делегировать специалистам. Только профессионалам по силам не только подсчитать необходимую производительности установку, но и подготовить смету.

Схема вентиляции частного дома

C проектировщиком следует согласовать следующие аспекты:

• для разных комнат требуются раздельные воздуховоды;
• в ряде случаев пластиковые трубы вентиляции должны иметь небольшие отверстия для отвода конденсата;
• чтобы исключить вероятность проникновения загрязненного воздуха, имеет смысл установить несколько ;
• длинные каналы необходимо доукомплектовать вентилятором для принудительной вытяжки (если требуется вентиляция курятника, промышленного цеха, завода и т.п.).

Специалисты рекомендуют организовывать прокладку труб таким образом, чтобы отсутствовали какие-либо повороты, стыки, а сами воздуховоды были максимально цельными. Каждый поворот «кушает» в среднем 10-15% мощности вентиляции. Система становится дороже, поскольку для нее требуется дополнительная фурнитура. В некоторых случаях каналам требуется утепление, как говорилось выше.

Пример схемы проекта вентиляции частного дома

На завершающей стадии формирования проектной документации, подбираются размеры и форма полимерных воздуховодов.

Различия вентиляционных труб по жесткости

По степени жесткости пластиковые трубы для вентиляции делятся на жесткие линейные и гибкие конструкции. Область применения этих позиций зависит от степени сложности магистрали и условий эксплуатации. Жесткие линейные системы рекомендуется оформлять поворотными и соединительными угловыми элементами, позволяющими удобно проложить линию магистрали к источнику забора свежего воздуха.

Для изготовления гибких вентиляционных коммуникаций, применяют разные виды пластика, физические свойства которых определяют область использования гибкого воздуховода. Если сравнивать эксплуатационные показатели гибких и жестких вентиляционных труб, то следует отметить снижение скорости воздушного потока в рифленых стенках гибких воздуховодов и их низкую звукоизоляцию.

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки

Технически важные правила

• Стояк от вентиляции должен выходить на крышу и подниматься над ней на уровень превышающий один метр;
• При монтаже, следите, чтобы выход из вентиляции такого рода располагался не ближе 5 метров от ближайшего окна;
• Пластиковая вентиляция диаметром должна совпадать с проложенной в доме;
• Ни в коем случае нельзя объединять фановую вентиляцию с той, что проложена в доме иначе от запахов пострадает половина дома;
• Некоторые мастера рекомендуют ставить дефлекторы на окончание трубы, но в этом климате делать это не стоит – он замерзнет и станет проблемой для свободного движения воздуха.

Если вы учтете эти банальные правила и сделает все правильно, то вентиляция канализационных стояков сможет работать правильно и не даст вредным запахам попадать в комнаты. О том, что собой представляет эта технология мы поговорим далее.

Прямоугольные и круглые воздуховоды

Размеры и сечение стандартных пластиковых воздуховодов

Пластиковые вентиляционные короба бывают трех видов сечений с соответствующими типоразмерами. Размеры пластиковых воздуховодов для вентиляции рассчитываются с учетом специальных нормативов, размеров помещения, а так же его условий его эксплуатации.

Круглые

Самые популярные и часто используемые диаметры:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.

Для промышленных предприятий изготавливают и изделия гораздо большего диаметра —до 2.5м

Квадратные и прямоугольные

Со следующими стандартными сечениями вентиляционных труб:

1. Высота — 55, 60, 110, 122,204мм;
2. Ширина — 55, 60, 110, 122, 204мм;
3. Длина — 350, 500, 1000,1500,2000,2500мм;
4. Толщина стенки — от 2 до 8мм.

При необходимости могут быть изготовлены короба больших размеров.

Каждый вид пластиковых воздуховодов может быть жесткими и гибким. Жесткие — изготавливаются методом отливки и застывания в специальных формовочных ящиках. Толщина стенки жесткого короба должна быть не менее 3мм.

Гибкие пластиковые воздуховоды представляют собой каркас из проволоки любой формы, покрытый слоем пластика. Такие изделия особенно удобны своей подвижностью.

Отдельный вид гибких воздуховодов — гофрированные полужесткие конструкции. Их длина достигает до 2.5м. При монтаже следует растягивать пластиковую гофру для вытяжки как можно сильнее.

Плоские

Плоские вентиляционные трубы используют для экономии пространства.

Размеры стандартных сечений:

1. Высота 55, 60мм;
2. Ширина 110, 122,204мм;
3. Длина —от 350мм;
4. Толщина стенки — от 2 до 5мм.

Классификация пластиковых воздуховодов для вентиляции

Рассмотрим более подробно классификацию.

Профессионалы привыкли разделять воздуховоды по нескольким признакам:

• материал изготовления;
• форма сечения;
• уровень жесткости;
• диаметр.

Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.

В качестве материала для изготовления воздуховодов применяют четыре вида пластика:

Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.

Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.

Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.

Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры —  от -40 °С до +139 °С. Устойчив к воздействию органических кислот.

Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).

Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС.  Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.

Полиэтилен низкого давления —  хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.

Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.

По форме сечения пластиковые воздуховоды подразделяются на:

• круглые;
• плоскоовальные;
• прямоугольные;
• плоские.

Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.

Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.

Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.

Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.

При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.

Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.

Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.

Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.

Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.

По степени жесткости  трубы делятся на два типа:

• собственно жесткие;
• гибкие гофрированные.

Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.

По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.

При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.

Материал, используемый для системы вентиляции

Для изготовления вентиляционного трубопровода может использоваться металл и пластик, в качестве альтернативы выступает гофра. Каждый из этих материалов имеет свои преимущества и недостатки.

Металл

Вентиляционная труба может быть изготовлена из черного, нержавеющего или оцинкованного металла. Это материал, устойчивый к высокой температуре и агрессивной среде, но его использование для вентиляционной системы частного дома неоправданно. Это объясняется сложностью монтажа металлических труб, их стоимостью, большим весом, подверженностью коррозии и слабым участкам в местах стыков.

Пластик

Вентиляция из пластиковых труб долговечные, легкие. Под пластиком подразумевается использование таких материалов, как ПВХ, полипропилен, полиуретан, полиэтилен. Если существует риск повредить такую трубу, вентиляционная система прокладывается внутри специальных коробов, в потолочном пространстве или внутри стен. Они очень медленно засоряются, к тому же, пластик стоит намного дешевле, чем металл. Вентиляционную систему очень легко сделать из пластиковых труб своими руками благодаря простоте монтажа. Но этот материал может использоваться только при нагреве труб до 80°С, поскольку при показателях выше этой нормы, пластик начинает терять свою жесткость и форму.

Вентиляция в частном доме из пластиковых труб, фото устройства которой можно увидеть ниже, отвечает практически всем требованиям, предъявляемым к приточно-вытяжной системе воздуха:

• Обеспечение достаточного количества поступающего воздуха в расчете на одного человека;
• Соблюдение баланса между объемами притока и оттока воздуха;
• Простота сборки;
• Возможность подвода к каждому отдельному помещению;
• Минимальный уровень шума;
• Выход отработанного воздуха вверх, т.е. на крышу;
• Невысокая стоимость;
• Движение воздушных масс происходит от жилых комнат к местам наибольшего загрязнения воздуха;
• Забор воздуха происходит на уровне 2-3 метра над землей.

Пластик проигрывает только в том, что не выдерживает высоких температур, но это характерно для использования в домашних условиях.

Гофра

Бывает алюминиевой и пластиковой. Хорошая альтернатива для вытяжки на кухню, но не рассчитана на использование в длинных трубопроводах. Ребристая поверхность трубы создает большое сопротивление воздуха, и вибрацию. Сильные загибы на длинных участках вентиляции нарушают движение потока воздуха.

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.

Для чего нужны и какие бывают

В процессе планирования вентиляционной конструкции внимание следует обратить на воздушные каналы. От правильности выбора, надежности оборудования, эффективности и  монтажа устройства будет зависеть надежность всего комплекса

Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции. За счет них воздушные массы перемещаются в определенном направлении.

Лучшие производители позаботились о том, чтобы пользователь мог сам регулировать интенсивность поступлений и показатель давления посредством клапанов. Для решения основных проблем выявлено несколько путей их решения:

1. Приточно-вытяжная конструкция. По мнению покупателей считается одной из самых эффективных способов решения проблемы. Для этого понадобится проложить два канала на почтительном расстоянии друг от друга. По одному из них загрязненные массы будут удаляться, в то время как по второму будет поступать свежий воздух.
2. Во втором случае чистый воздух в помещения будет поступать через окна, двери или специально обустроенные отверстия. Для удаления загрязненных масс устанавливается и используется отдельный вытяжной канал.

Различия механизмов проветривания помещений

По санитарным нормам прошлого столетия, допускалось, что приток свежего воздуха в жилое помещение будет поступать через небольшие щели в окнах и дверях, через форточку и во время открывания двери. С приходом пластиковых стеклопакетов и герметичных дверей, ситуация кардинально поменялась.

Сооружение системы вентилирования обязательно, но быть она может различной:

1. Естественной (или самотёчной).
2. Принудительной (или искусственной, механической).

Естественный вариант не предусматривает использование энергозатратного оборудования и основана на природных свойствах воздуха (играют роль разница давлений, сила ветра и разрежённость).

В большинстве своём, городские многоэтажки снабжены именно такой системой: приток обеспечивают сами жильцы путём проветривания, а отток происходит через шахты, заложенные на стадии строительства.

Принудительный способ вентиляции подразумевает использование вентиляторов, которые заставляют поток двигаться и разгоняют его.

Принципиально отличаются вентиляции по направленности:

1. Вытяжная. Отработанный воздух может только отсасываться из помещения (или выходить сам, если система естественная).
2. Приточная. Обеспечение поступления свежего воздуха с улицы.
3. Приточно-вытяжная. Когда организовано движение потоков в обоих направлениях.

Наиболее сложной и эффективной является принудительная приточно-вытяжная вентиляция. Во многих общественных заведениях такая вентиляция – требование и единственно возможный вариант.

В квартирах и домах частники вольны решать исходя из бюджета, реальных потребностей и предпочтений.

Отрицательные и положительные стороны пластиковой вентиляции

Для того чтобы выбрать материал для воздухопровода на этапе проектирования, в соответствии со строительными нормативам, нужно учитывать:

• технические характеристики самого здания;
• режим эксплуатации;
• климатические особенности региона;
• необходимые показатели воздухообмена.

Для создания комфортного микроклимата в гостиной, спальнях и детской идеально подходят пластиковые воздуховоды.

К преимуществам пластиковых систем относят:

• небольшой вес;
• устойчивость к коррозии;
• длительный период эксплуатации (сохраняет свойства около 50 лет);
• минимальное сопротивление воздуху за счет гладкой поверхности пластика;
• легкость герметизации соединений;
• простоту монтажа;
• гибкость, позволяющую собрать  сложную, разветвленную конструкцию с изменением направления движения воздуха;
• стойкость к воздействию окружающей среды;
• неприхотливость, нетребовательность в уходе;
• шумо- и теплоизоляцию;
• нейтральный дизайн, Не портят внешний вид здания или помещения при открытом монтаже;
• невысокую стоимость.

По сравнению с асбоцементными или металлическими  аналогами, пластиковая труба для устройства вентиляции имеет ряд недостатков:

• слабая огнестойкость, температура плавления в 10 раз ниже, чем у металлических аналогов;
• часто для установки требуются дополнительные детали, различные переходники и соединения;
• в некоторых случаях способствует образованию конденсата (например, если воздуховод проложен по потолку);
• требует обязательного дополнительного утепления;
• по сравнению с другими материалами  пластиковые трубы более хрупкие.

Несмотря на наличие недостатков, пластиковые трубы остаются одним из самых популярных вариантов, применяемых при монтаже систем естественной и принудительной вентиляции.

Канализационные трубы: за и против

Монтаж и встраивание в шкаф

Для сбора воздуховода достаточно иметь под рукой даже обычную ножовку. Изоляция систем проводится с помощью герметика. Можно купить элементы для соединения отдельно взятых фрагментов, если это требуется. Вентиляция может включать в себя как пластиковые, так и металлические трубы одновременно. Последние в большинстве случаев размещают на выходе, а от них проводят отводы к пластиковым изделиям. Для ускорения воздушного потока в трубах можно задействовать вентилятор. Надо учитывать, что большое количество изгибов ухудшает тягу. Мощность вентиляции снижается на 10% при наличии поворота.

В ряде случаев доступно встраивание в шкаф при обустройстве воздуховода и вытяжки. Для этого надо монтировать обратный клапан перед вентиляционной шахтой. Далее алгоритм действий следующий:

1. Изготавливают отверстие под воздуховоды лобзиком в полках и стенах шкафа.
2. Проводят в полученное отверстие трубу, закрепляют стыки герметиком.
3. Вешают шкаф на стену, соединяют с вентиляционной шахтой воздуховод, закрепляют саморезами.

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

1. Поливинилхлорид (ПВХ).
2. Полиуретан.
3. Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

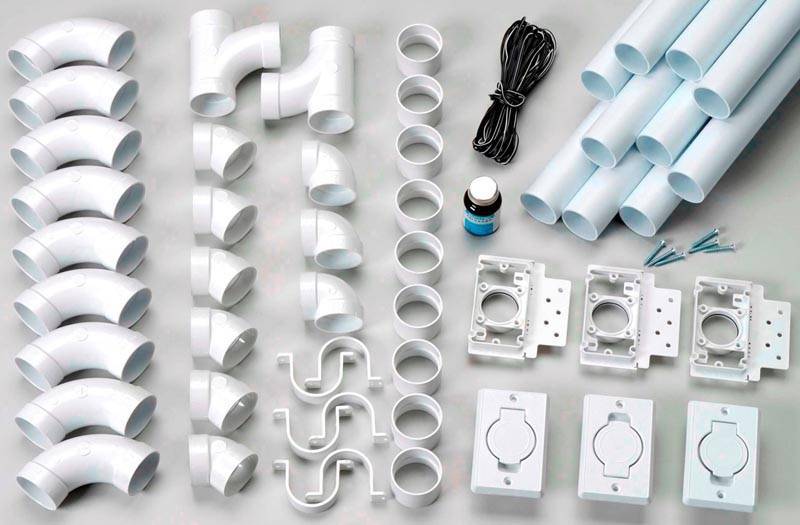

Вентиляционные трубы и комплектующие из полипропилена

Заключение

Принудительный тип вентиляции позволяет устранить из помещения посторонние ароматы, токсические испарения и влагу. Такой тип устройств принято считать оптимальным решением для частного дома. При монтаже изделий в многоквартирных домах и высотных сооружениях применяются особые требования, с которыми следует ознакомиться еще на начальной стадии планировки системы. Выход под вытяжку подключается к общей системе каналов, поэтому застоявшиеся воздушные массы выпускаются на улицу. Для каждого из типа зданий применяются различные схемы прокладки, проектированием которых должны заниматься специалисты.
