Обзор пластиковых дренажных колодцев

Содержание и эксплуатация

Прежде чем приступить к строительству фильтрационной системы, необходимо ознакомиться с технологией очистки стоков и условиями эксплуатации:

1. В процессе эксплуатации не реже двух раз в месяц необходимо проводить осмотр очистного сооружения на состояние герметичности и заиливания.
2. Не реже одного раза в месяц необходимо брать пробы на анализ земли ниже по течению грунтовых вод от камеры и в стороне. Для этого необходимо пробурить две скважины в этих местах.
3. При наполнении коллектора стоками нечистоты следует откачать с помощью ассенизаторской машины, а отстойник очистить от накопившегося ила.
4. Если дренирование в камере нарушилось, необходимо фильтрационный слой щебня заменить или промыть.

Диаметр дренажного колодца из пластика

Почему все европейские производители дренажных труб и колодцев рекомендуют уменьшать диаметр и использовать именно пластиковый колодец для дренажа? По нескольким причинам:

1. Экономия места – согласитесь, не совсем удобно, например, на четыре угла садового домика 6х6 установить четыре колодца ЖБИ диаметром 1 м каждый;

2. Экономия на обслуживании. Пластиковые трубы имеют срок эксплуатации не менее 50 лет. А колодцы ЖБИ начинают осыпаться, кольца сдвигаться через 5-7 лет, что требует обслуживания и соответственно затрат. Вплоть до замены или реновации колодца!

3. Экономия на монтаж. Пластиковый колодец даже диаметром 1200 мм можно установить 2-мя – 3-мя специалистами. Колодец ЖБИ требует использование техники. Пластиковый колодец полностью готовое изделие требует только присоединение труб. Колодец ЖБИ требует существенно больше времени на монтаж.

4. Экологическая безопасность. Хотя в дренажной системе нет в отличие от хозяйственно-бытовой канализации различных вредных стоков, но бетон сам по себе за счет взаимодействия с водой растворяет в почве щелочи и различные соли.

Суммируя рекомендации европейских производителей пластиковых тренажных труб и колодцев, можно сделать следующие обобщения:

1. Дренажный колодец для труб диаметром до 315-и мм, как правило, не требует необходимости спускаться вовнутрь человеку. Инспекция и обслуживание идет снаружи. Поэтому диаметр колодца можно уменьшить до 315 (подключаемые трубы 110 и 160), 400 (труба 200), 500 (труба 250),  630 мм. (труба 315). Здесь рассмотрен вариант крестообразного колодца. В прямопроходных колодцах дренажную трубу диаметром 315 можно установить в колодец 500.

2. Дренажный колодец для труб от 400 до 630 мм не требует использование колодцев больше чем 1000 мм. Врезка данных труб не представляет никаких проблем данный колодец. И в таком колодце специалист спокойно может провести обслуживание изнутри. Если колодцы короткие, то для труб 400 и 500 можно использовать диаметр 800.

3. Для подключения дренажных труб свыше 800 мм, как правило, достаточно колодца диаметром на два размера больше, т.е. для 800-й трубы достаточно будет колодца диаметром 1200 мм.

Дренажный колодец для труб малого диаметра – 110, 160, 200 и 250 – не требует специальных патрубков для подключения к колодцу. Трубы этих диаметров можно подсоединять к колодцу, вставляя прямо в отверстие часть трубы, или с использованием резиновых манжет,  или с применением специальных муфт производства Вавин «In Situ».

Колодцы диаметром 315 и 400 являются сборными, т.е. у них и верхняя крышка и нижняя вставляются на месте сборки. Колодцы свыше 400 мм имеют приварное дно. Верхняя крышка устанавливается уже на месте. Для колодцев диаметром 630 и выше возможна установка специальных полимерных люков.

Расположение и нормы на участке

В начале, необходимо произвести точные расчеты. От дома и других сооружений расстояние не ближе чем 8 м. От днища конструкции до залегания грунтовых вод расстояние не меньше 0,5 м. Эти требования необходимо соблюсти для нормального функционирования.

Дренажный сборный колодец должен располагаться в самой нижней точке всего дачного участка. Он сооружается на пересечениях/поворотах трубопровода. Это делается для предотвращения засоров. Конкретных норм нет относительно количества сооружений на территории. Влияет на это площадь участка, особенности грунта и степень залегания подземных вод.

Проект – важные моменты

Проект позволит максимально качественно распределить все важные составные части инженерной системы. На схеме должны быть указаны:

• расстояние между дренажными колодцами ;
• карта прокладки труб;
• расчет уклона и сечения труб;
• глубина и диаметр шахты ;
• уклон и глубина закладки труб.

Обязательно учитывайте следующие факторы:

• уровень залегания подземных/грунтовых вод;
• характер грунта;
• ориентировочный годовой уровень осадков;
• рельеф территории;
• есть ли поблизости какие-либо водоемы.

Помните, строить близко к фундаменту тех или иных построек запрещено, это может негативно сказаться на всем строении.

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

• Колодец поворотный;
• Колодец смотровой;
• Колодец коллекторный;
• Колодец поглотительный.

Поворотные колодцы

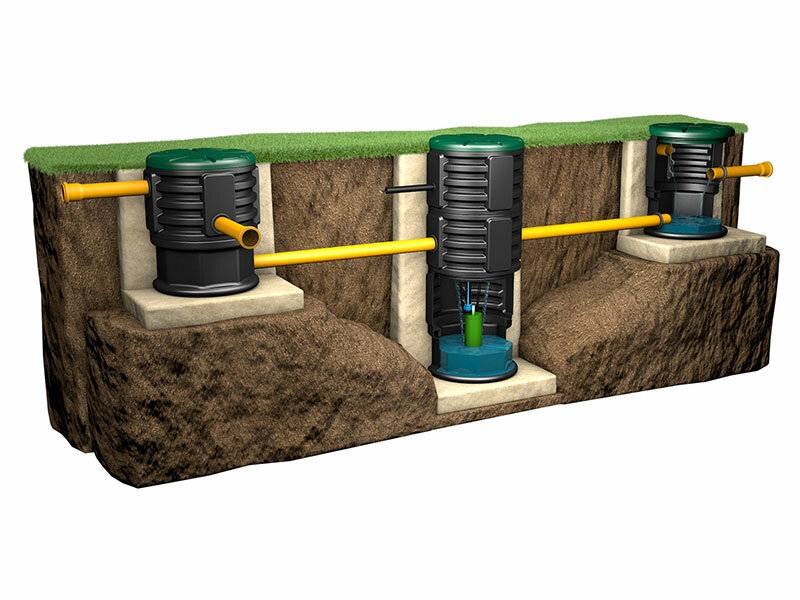

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно

Это особенно важно при высоко расположенных грунтовых водах

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Предназначение дренажных колодцев

Малые урожаи, подсыхание плодовых деревьев, подмыв фундамента – это все переизбыток влаги в почве. Корни дерева, простоявшие весенние паводки в воде, загнивают, дерево гибнет. Летние дожди не питают влагой, а перенасыщают плодородный слой, а значит, урожая ждать не приходится. Специалисты выделяют три причины перенасыщения земли влагой:

1. Высоко пролегает водоносный грунтовый слой. В этом случае система дренажа позволит снизить уровень, за счет чего весенняя вода намного быстрее уйдет в глубину.
2. Тяжелые почвы. Например, если в составе плодоносного слоя есть суглинок, то вода не может уходить быстро, дренажные колодцы позволят убрать с участка излишек влаги, чем обеспечат корневой системе здоровье и прочность.
3. Намеренное или ненамеренное нарушение водного баланса хозяевами участка. Это происходит в случае перенагружения постройками, площадками для игр и отдыха. Результат – естественные стоки перестают справляться с потоками воды, а более свободные, незастроенные участки получают намного больше влаги, чем положено. Признаки: подъем корней над землей, преющая корневая система как бы выталкивается над поверхностью, чтобы получить необходимое количество кислорода. Если после зимних морозов по весне наблюдается частичная гибель кустов и деревьев, это тоже сигнализирует о переизбытке влаги в почве и необходимости проведения дренажных работ. Для этого служат дренажные колодцы.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

• На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
• Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
• Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Что такое система дренажа, зачем она нужна?

Дренажная система на участке представляет собой сложный комплекс сооружений, состоящий из отводных трубопроводов, колодцев, крепежных и соединительных элементов, защитных, герметизирующих и других дополнительных материалов и оборудования. Она выполняет несколько важных функций:

• снижение уровня грунтовых вод и их давления на стены и фундамент дома;
• предотвращение затопления подвальных пространств;
• осушение территории, прилегающей к строению;
• уменьшение чрезмерного воздействия влаги на корневую систему плодовых деревьев.

Существует два основных вида дренажной системы для отвода грунтовых вод:

• открытый (открытое поверхностное дренирование) – это обычные канавы с уклоном, направленные к естественным водосборникам или в дренажные колодцы;
• закрытый (закрытые системы отведения) к ним относятся канавы, заполненные слоем песка или щебня, с установленными в них лотками или трубами, и засыпанные сверху грунтом.

Наиболее востребованным видом дренажа на участках является закрытый вариант, одним из главных элементом которого являются колодцы.

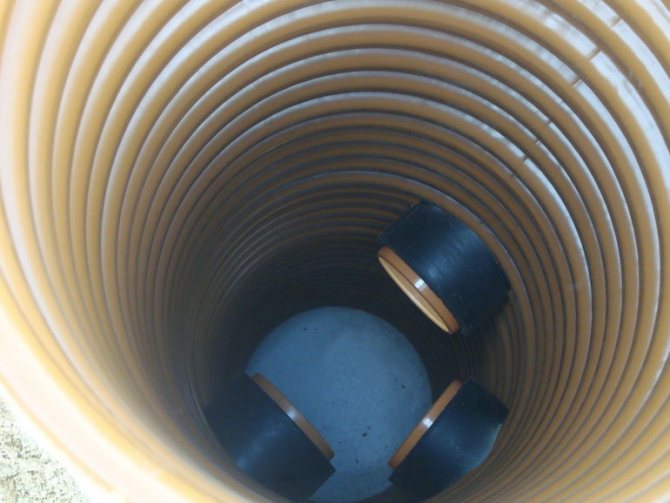

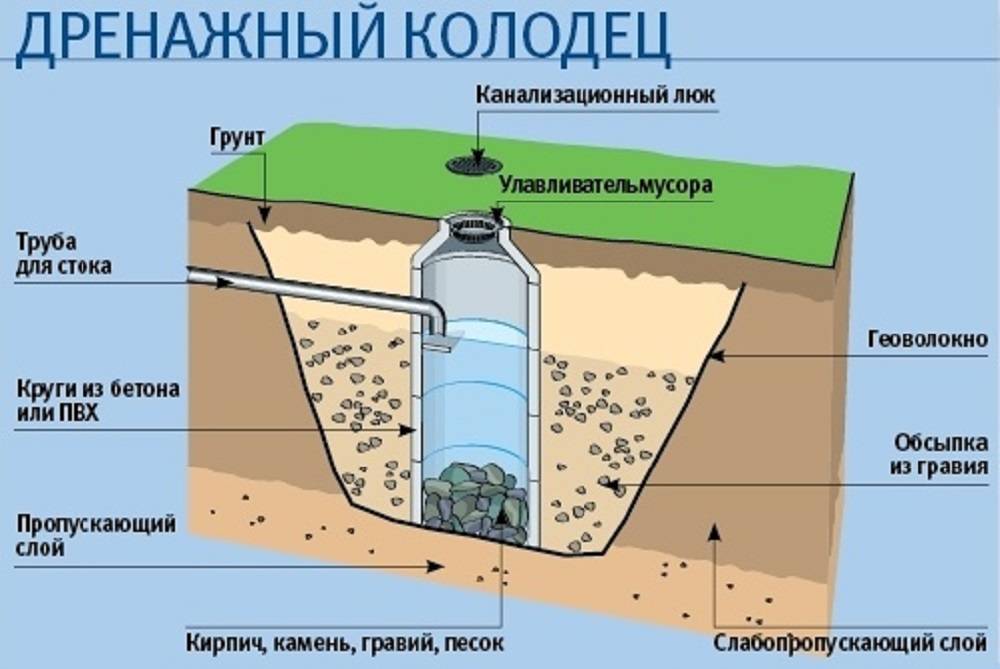

Дренажные колодцы – это инженерные сооружения, представляющие собой емкости с закрытым дном (или без него), в шахту которой подведены трубы дренажной системы. Они служат ее важнейшим элементом и позволяют проводить очистку, осуществлять наблюдение за корректной работой, осушать территории (применяться в качестве водоприемника). Колодцы после установки погружены в землю, а верхняя часть закрыта люками.

Они имеют рабочую комплектацию:

• гофрированная пластиковая труба (или железобетонное кольцо), выполняющая функции рабочей камеры (шахты);
• люк или крышка (обычно с муфтой и уплотнительным кольцом);
• заглушка на дне (для некоторых видов);
• врезки входных и выходных труб (при их наличии), располагаемые на высоте не менее 50 см от дна;
• насос постоянного или периодического применения – в случаях отсутствия фильтрации, слива или в виде дополнения к ним.

Монтаж дренажных смотровых колодцев

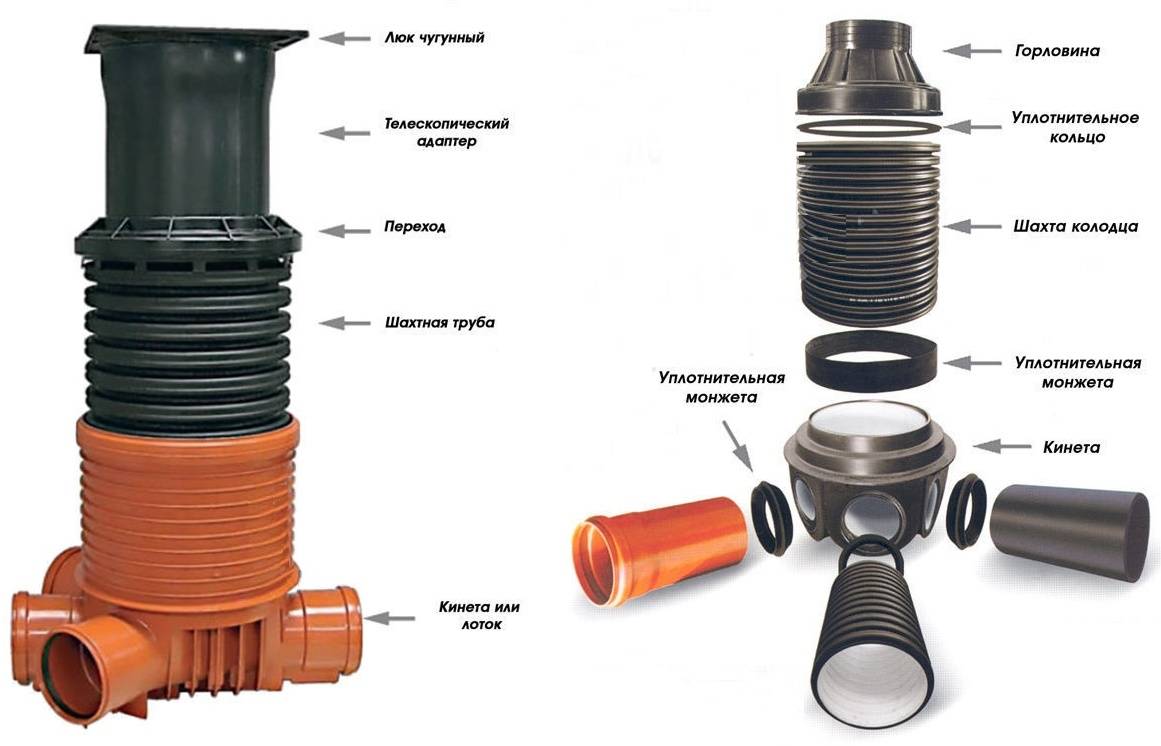

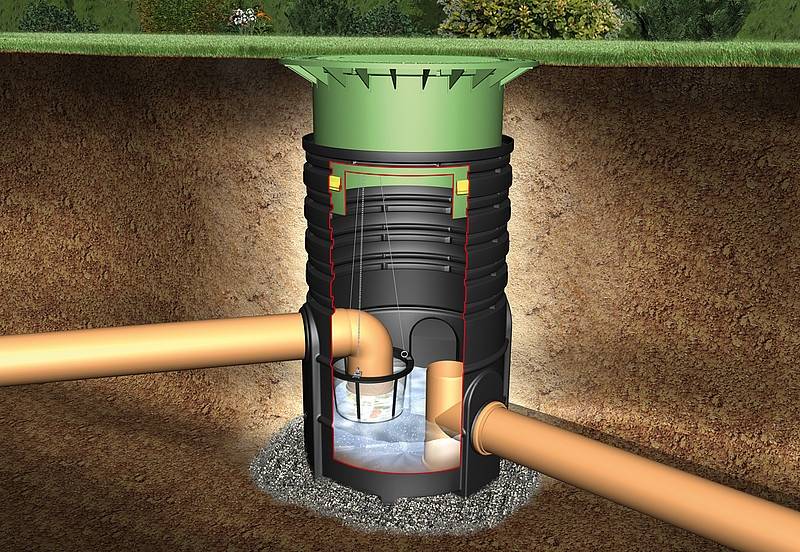

Смотровой колодец пластиковый должен располагаться в месте пересечения нескольких дренажных труб, которые имеют отверстия. Через них вода начинает просачиваться из почвы внутрь. Конструкция всех смотровых колодцев является схожей, она включает следующие элементы:

• горловина;
• лоток;
• рабочая камера;
• основа;
• люк.

Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.

Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.

Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:

1. Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
2. Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
3. Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
4. Монтаж колодцев производится по углам, укладываются дрены.
5. Установка смотровых окошек осуществляется выше уровня почвы.

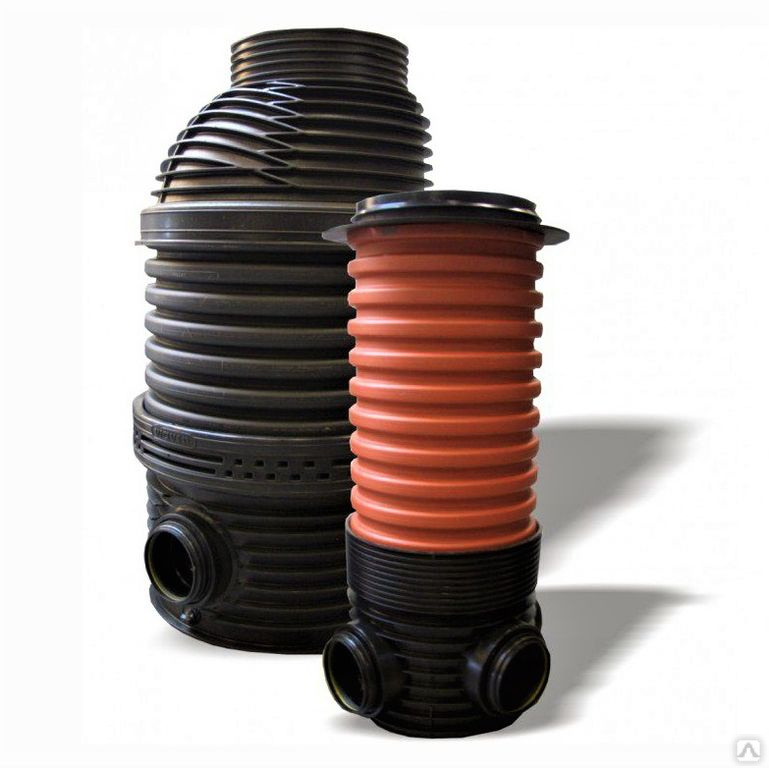

Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.

Виды колодцев

Дренажная система представляет собой сложную конструкцию, состоящую из множества узлов, поэтому для поддержания ее функциональности могут использоваться сразу несколько пластиковых колодцев с разными задачами. Так, по предназначению устройства делят на три типа.

Смотровые. Применяются для обеспечения контроля за общим состоянием дренажной конструкции, проверки работоспособности труб, обслуживания и ремонта отводящей системы, очистки труб от твердых загрязнений. Смотровые колодцы из пластика монтируются сразу в нескольких зонах: на поворотах дренажного трубопровода, на схождениях дрена, на прямых участках с шагом в 35-40 м.

Совет. Для маленькой дренажной системы подходят смотровые колодцы с диаметром 35-45 см – их можно чистить опущенным в основную камеру насосом или обычным шлангом, а для большой – с диаметром 1 м, чтобы в установку смог спускаться сам человек.

• Водоприемные. Главное предназначение – сбор и последующее отведение стекающей по дренажным трубам дождевой и талой воды. Колодцы выводят собранную жидкость или в канаву, или в канализацию, или в специальное место утилизации. При этом вывод воды может обеспечиваться как естественным оттоком, так и откачивающим насосным прибором.
• Поглотительные. Используются для отвода воды в грунт. Устанавливаются в тех случаях, если на участке нет возможности организовать централизованный сброс воды в канализацию, канаву или другое место приема. Главная особенность поглотительных колодцев – отсутствие дна: его заменяют специальным засыпным слоем из песка, гравия или щебня, сквозь который вода уходит в почву.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

• дно – цельное или в форме тройника, с приспособлением для сбора ила;
• шахта – дрена с гофрированными или гладкими стенками;
• крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

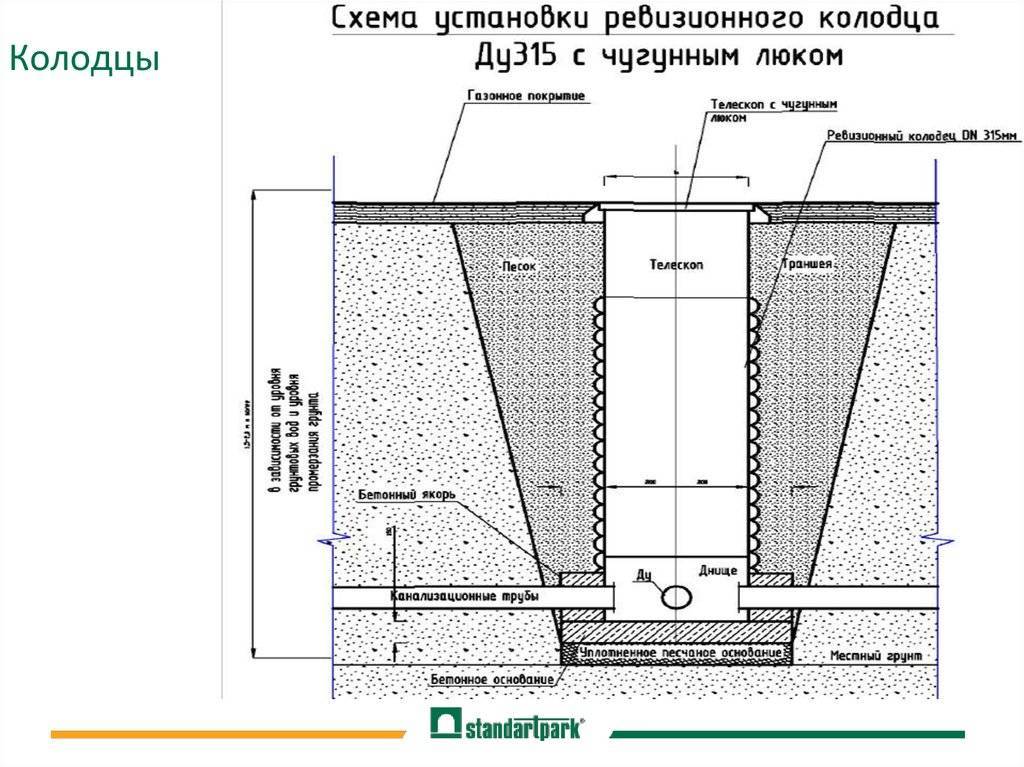

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

• На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
• Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
• Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Положительные и отрицательные стороны использования пластиковых дренажных колодцев

Приобрести и смонтировать ливневую канализацию из пластиковых элементов сегодня может каждый владелец загородного участка. И популярность полимерных колодцев заметно растёт благодаря их качествам, позволяющим:

• Производить монтажные работы в минимальные сроки;

• Собирать систему ливневой канализации самостоятельно, без привлечения специалистов;

• Получить исключительную герметичность;

• Использовать полимерные колодцы в любой климатической зоне;

• Быстро наращивать высоту сооружения при возникновении такой необходимости.

Малый вес пластиковых элементов даёт возможность любому человеку проявить свои строительные способности.

Удобство установки и последующая долговечность изделий экономят средства на последующее обслуживание и ремонт дренажа.

Отсутствие коррозии и выносливость при резких колебаниях температуры также способствуют всё большей популярности ливневых систем из пластика.

Нельзя не отметить и конструктивную особенность данной продукции. Волнообразная поверхность, аккуратно засыпанная грунтом с последующей утрамбовкой прочно держится в земле даже при сильном пучении почвы.

При этом, находясь в постоянном контакте с участком, дренажный колодец для ливневой канализации из полимерных материалов не нарушает экологического состояния местности. С подобным дренажем природа остаётся в том же состоянии, что и до начала строительных работ.

Но, как и любые другие изделия, пластиковые колодцы имеют и отрицательные стороны. В первую очередь стоимость подобной продукции.

Высокая цена на каждый элемент заставляет задуматься многих владельцев загородных домов. Особенно это заметно при обустройстве дренажа на участках с большой площадью.

Но заметные выгоды от приобретения данной продукции всё же преобладают над имеющимися минусами.

Монтаж

Технология строительства дренажного колодца зависит от его разновидности и материала изготовления. Смотровые и накопительные устройства из пластика сооружаются из гофрированных труб или герметичных резервуаров нужных габаритов.

Восемь шагов на пути к правильному дренажному колодцу:

1. Выкопать яму чуть объемнее резервуара.
2. Обрезать трубу до требуемых параметров.
3. Закрепить с помощью битума на отрезке трубы дно из пластика.
4. Засыпать в яму песок или соорудить бетонную подкладку.
5. Опустить на дно подготовленную емкость.
6. Вырезать отводы для дрен в установленном резервуаре.
7. Подключить трубопровод к колодцу и наглухо задраить щели.
8. Засыпать пустоты между резервуаром и грунтом щебнем или песком.

Смотровой колодец монтируется по тем же принципам, но без установки насосного приспособления.

Фильтрационная пластиковая установка не имеет дна. Монтируется так же, как другие колодцы, но без бетонирования основания емкости. На его месте обустраивают фильтрующий слой из гравия толщиной 20-30 см, который покрывают геотекстилем. Дренажная сеть подключается в верхней части колодца. Емкость со всех сторон плотно засыпается щебнем.

Из бетонных или полимерпесчаных колец можно соорудить колодец любого вида. Конструкция монтируется следующим образом:

• роют нужных размеров котлован;
• дно покрывают слоем песка и гравия (в поглотительном устройстве фильтрационная подушка должна быть толще полуметра);
• на днище монтируют первое кольцо;
• следом укладывают остальные кольца, скрепляя их битумом;
• в верхнее кольцо через отверстия вставляются дрены, щели заделываются;
• колодец герметично закрывается крышкой из пластика или металла;
• пустоты между кольцами и стенами ямы утрамбовываются щебенкой и песком.

Качественное функционирование дренажной системы во многом зависит от регулярной прочистки колодцев. Особенно в дождливые осенние месяцы и весной – в период таяния снега.

Можно построить дренажный колодец своими руками. Для этого выкапывают яму большого диаметра и обкладывают ее кирпичом. Обустраивать дренажный колодец – дело хлопотное и затратное. При этом срок эксплуатации такого водоприемника недолог.

Этот вариант используется тогда, когда остаются неиспользованные кирпичи после ремонта или строительства дома. Так можно сэкономить на материале и соорудить дренажный колодец своими руками.

Предназначение дренажных колодцев

переизбытке влаги в земле.

Первой причиной является высокое пролегание грунтовых вод. В этом случае дренажная система существенно снизит уровень их пролегания, и вода по весне будет уходить в землю гораздо раньше, чем прежде. Второй причиной переизбытка влаги в почве может стать состав почвы, в частности, суглинок, который задерживает жидкость. В этом случае дренажная система уберёт с участка лишнюю воду, предотвращая прение корневой системы растений.

В третьем случае сами хозяева нарушают баланс влаги на участке, излишне перегружая его различными постройками, дорожками, площадками для отдыха и пр. В результате естественные стоки не справляются, и незастроенные участки получают гораздо больше воды, чем им необходимо. Хозяев земельных участков должен насторожить такой симптом, как приподнимание над землёй корней деревьев, которые преют в земле, и им необходим воздух. Если после зимы часть деревьев и кустарников гибнет, это тоже сигнал того, что в почве излишек влаги и пора заняться устройством дренажа на участке.

освободить дрены от наносов.

Сколько нужно на участке и как рассчитывается их размер

Время просачивания воды в почву зависит от структуры грунта. Если на участке суглинок, через 1 м2 можно отфильтровать 50 л стоков в сутки, у песка впитывающая способность составляет 100 л.

Среднее потребление воды в день на человека 125 л. От количества проживающих людей определяется общий объем потребления воды.

Конкретный пример:

1. Почва на участке – суглинок, фильтровать 1 м2 может 50 л стоков в сутки.
2. Проживает четыре человека. Потребление воды на семью 500 л в сутки.
3. Вода не будет застаиваться на площади фильтрации 10 м2.

Размер дна дренажного колодца составляет 2–3 м2. Чтобы обеспечить очистку стоков, необходимо построить три коллектора.

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

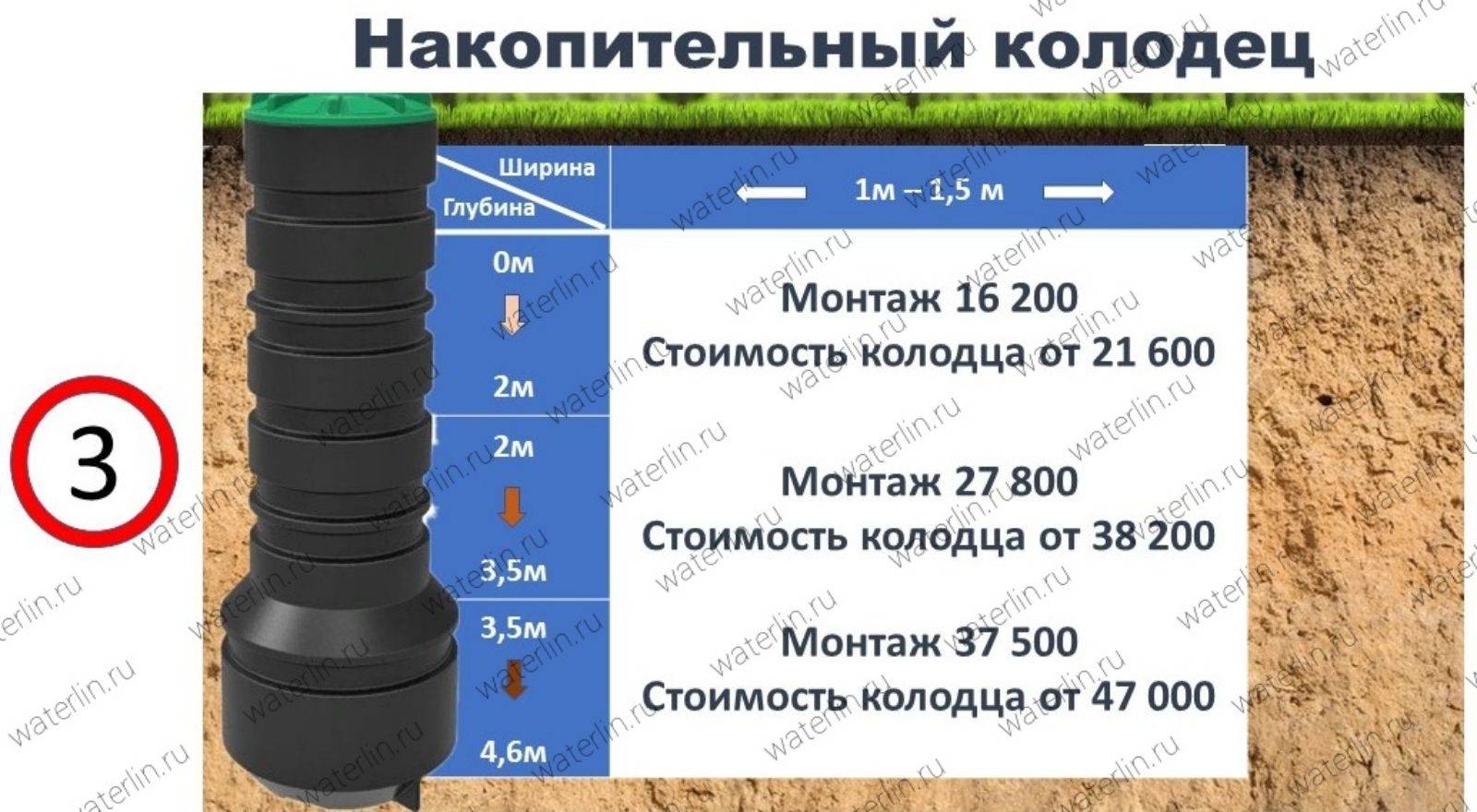

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.

Обустройство и эксплуатация

Правильно установить ревизионные системы для дачи или частного дома – это одно, совсем другое – поддерживать их в рабочем состоянии продолжительный срок. Если спустя некоторое время не производить обслуживание, то вся система дренажа не будет эффективной. Чтобы не довести до этого, рекомендуется проводить профилактические работы:

Проверять места соединения слива с канавой и дренажные стоки. Здесь может скапливаться очень много мусора. Загрязнения могут быть самыми разными: ил, листва, частицы почвы и прочее

Поэтому шахты должны быть обеспечены лестницами для необходимой их прочистки.
Особое внимание уделяется в зимнее время. Уровень грунтовых вод в этот период становится ниже

Поэтому в трубах и коллекторе будет отсутствовать вода. В этом случае на зиму систему не следует консервировать, так как изначально трубы помещались на глубину ниже уровня промерзания грунта. Более того, присутствие щебня и песка создает стойкий к деформации слой.
Если необходима промывка, то она выполняется напором воды.
Один раз в 15 лет выполняется глобальная прочистка и промывка всей дренажной системы.
Проверяется исправность насосного оборудования.
Надо убедиться, что люки надежно перекрывают емкость от попадания внутрь нее мусора извне.

Применяемые материалы

Будь то водосборный или ревизионный колодец, для его обустройства отлично подойдут бетонные кольца. Но при всей своей прочности и долговечности, устойчивости к агрессивным воздействиям окружающей среды и прочих достоинствах, они имеют существенный недостаток. Из-за слишком большого веса их сложно установить самостоятельно, нужно для этих целей арендовать спецтехнику, а это увеличит стоимость колодца.

Есть и другой вариант — купить готовую пластиковую емкость, тем более, что их выпускают в разных размерах. Такая емкость стоит дороже, чем кольца, зато она проста в установке. При этом современные пластиковые емкости достаточно надежны, они также не подвержены коррозии и другим агрессивным воздействиям. И кроме того, у них есть еще одно преимущество — многие производители выпускают емкости, в корпусах которых уже имеются отверстия для труб. А при выборе бетонных колец нужно помнить, что отверстия придется сделать самостоятельно.

Иногда можно встретить комбинированный вариант:

• поворотный и смотровой колодцы делают из пластиковой емкости;
• сливной и накопительный ­- из бетонных колец.
