Конструктивные особенности смотрового пластикового колодца

Требования к установке канализационных колодцев

Прежде, чем выполнять монтаж канализационных колодцев по СНиП, нужно определить место расположения конструкций.

Если речь идет о смотровых колодцах, то они устанавливаются с шагом в 40 метров при диаметре канализационных труб 150 мм и с шагом в 50-60 метров, если диаметр труб составляет 200 мм.

Что касается накопительных и фильтрационных колодцев, то тут СНиП дает совсем другие нормы расположения.

Они основаны на расстоянии колодца до определенного объекта:

Требования к расположению колодца по СНиП

• не менее 5 метров до жилого дома;
• 1 и более метров до хозяйственных построек;
• 3 метра до ограждения участка или автомагистрали;
• 30 метров до скважин с питьевой водой или водоемов;
• 20 метров до сада или огорода.

Соблюдая эти нормы, вы защищаете себя и экологию от возможных последствий выхода из строя колодца, грозящего проникновением сточных вод в грунт, распространением их грунтовыми водами. Также есть некоторые требования к технологии устройства канализационных колодцев.

Они заключаются в следующих моментах:

Требования к технологии устройства СНиП

• глубина котлована, вырытого под колодец, не может превышать 2,5 метра;
• дно фильтрационного колодца должно находиться на расстоянии 1 метр от максимально возможного уровня грунтовых вод;
• при высоком уровне грунтовых вод обязательно должна обустраиваться гидроизоляция;
• диаметр котлована должен быть на 50 см больше диаметра колодца;
• на дно котлована обязательно должна укладываться песчаная подушка высотой в 10 см;
• между дном колодца и нижней частью канализационной трубы должно оставаться расстояние 0,6 метра.

Это то, что касается требований с точными данными. Если же говорить про саму процедуру установки канализационного колодца, то она предполагает такую последовательность работ:

Монтаж колодца по СНиП

• рытье котлована требуемых размеров;
• утрамбовка дна котлована;
• укладка песчаной подушки;
• монтаж дна канализационного колодца;
• установка бетонного кольца на дно;
• герметизация стыка;
• установка следующего кольца с последующей герметизацией шва;
• подвод канализационных труб;
• обустройство гидроизоляции и теплоизоляции;
• установка перекрытия;
• монтаж ревизионного люка.

Монтаж пластикового колодца

Если говорить об установке пластикового колодца, то после погружения на песчаную подушку он должен быть надежно на ней закреплен при помощи специальных ремней.

Затем емкость наполняется водой, выполняется обратная засыпка пространства между нею и стенками котлована.

С этой целью используется смесь песка и щебня.

Поверх пластикового контейнера укладывается слой теплоизоляции, предотвращающий замерзание стоков в зимний период времени.

Преимущества и недостатки водопроводных колодцев

К достоинствам таких водозаборных сооружений стоит отнести следующее:

• Большой срок службы. Железобетонная или пластиковая конструкция может прослужить полвека.
• В сравнении с расходами на устройство скважины затраты на сооружение шахтного сооружения значительно ниже.
• Размеры таких водозаборов позволяют без труда выполнять их очистку. Кроме этого внушительный диаметр способствует тому, что можно использовать любые глубинные насосы для устройства системы водоснабжения дома.
• Для монтажа водозаборного колодца вам не нужно получать никакие разрешения на строительство. Достаточно лишь зарегистрировать сооружение.

Однако у данных водозаборных конструкций есть и недостатки:

Выкапывание глубокой ямы требует значительных физических затрат.
В зависимости от глубины залегания водоносного пласта вода может быть непригодной для питья (не соответствует требованиям СНиП на питьевую воду). Такую воду можно использовать только для хозяйственных нужд и полива огорода.
Чтобы ваш колодец давал качественную питьевую воду, необходимо устройство хорошего фильтра. Это повлечёт за собой дополнительные расходы.
Если гидроизоляцию сооружения выполнить некачественно, то со временем поверхностные и грунтовые воды могут попадать в ствол и загрязнять чистую питьевую воду в нём

Именно поэтому при монтаже сооружения так важно тщательно выполнить устройство гидроизоляции и герметизации швов.

Гидроизоляция канализационных колодцев

Для предотвращения попадания загрязняющих веществ в почву каждый канализационный колодец должен быть герметичным.

В качестве гидроизоляции можно использовать различные составы, изготовленные на битумной основе.

Особое внимание нужно обратить на стыки бетонных колец, из которых построен канализационный колодец. Перед нанесением слоя гидроизоляции поверхность необходимо просушить, очистить и удалить грязь и посторонние вещества. Если обнаружена утечка стоков, то это место следует дополнительно заделать раствором цемента и обработать несколькими слоями битума

Если обнаружена утечка стоков, то это место следует дополнительно заделать раствором цемента и обработать несколькими слоями битума

Перед нанесением слоя гидроизоляции поверхность необходимо просушить, очистить и удалить грязь и посторонние вещества. Если обнаружена утечка стоков, то это место следует дополнительно заделать раствором цемента и обработать несколькими слоями битума.

После этого необходимо отдельно промазать составом все стыки.

Далее можно приступать к нанесению слоев гидроизоляции на всю поверхность канализационного колодца. Количество слоев должно быть не меньше трех. При этом каждый слой должен сначала просохнуть, а только затем можно наносить следующий слой битумного состава.

Гидроизоляцию необходимо делать как внутри, так и снаружи канализационного колодца. К этой работе следует подходить очень внимательно, иначе сточные воды могут загрязнить почву.

Установка канализационных колодцев необходима, прежде всего, для контроля, обслуживания трубопроводов и удаления отходов, которые накапливаются с течением времени в трубах и всей системе.

Полимерные колодцы

Пластиковый колодец

Абсолютно другую степень свободы проектировщикам канализационных сетей дали колодцы из современных пластиков.

Свое слово сказало и развитие техники: современные мобильные комплексы могут без спуска человека под землю обслуживать сотни метров канализационных трубопроводов.

Благодаря этому появилась возможность значительного уменьшения размеров изделий.

Там, где раньше приходилось использовать метровые, минимум – 70-сантиметровые кольца, сейчас можно установить компактное пластиковое устройство вплоть до ф300 мм.

Полимерные изделия также отличаются малым весом и возможностью четкой подгонки размера под нужды конкретной магистрали.

Как сделать колодец из пластиковой трубы?

Как любая работа по монтажу коммуникаций, установка колодца начинается с проекта. Требуется определить местоположение, глубину и диаметр будущего сооружения. После приобретают материалы, подбирают необходимые для монтажа инструменты.

Инструменты

Для самостоятельного монтажа колодца из пластика вам нужны следующие инструменты:

• лопата;
• дрель для перфорации нижней части трубы;
• геотекстиль для сооружения фильтра;
• проволока для закрепления геотекстильной обмотки на нижнюю, перфорированную часть трубы.

Дополнительные элементы

Сооружение колодца из отдельных сегментов потребует резиновые прокладки для герметизации стыков. Резину следует покупать термоустойчивую, иначе прокладки потекут после первой заморозки.

Для закрытия верха необходимо приобрести соответствующего размера платформу с крышкой.

Для забора воды потребуется купить насос, погружной или центробежный. Водоснабжение дома можно вести через периодическую подкачку насосом, который устанавливают в подвальном помещении. Или через накопительный водяной бак, установленный на чердаке (как правило), из которого монтируется разводка по дому

При этом важно не забыть о дополнительных входящих фильтрах на насос

Инструкция по установке

Алгоритм действий по обустройству колодца:

• На предварительно отмеченном месте, где водоносный слой залегает неглубоко, роют котлован. Ширина котлована на 15-20 см должна быть больше закупленных труб. Глубина – до появления воды.
• В нижней части тела основной трубы сверлят отверстия в 5-7 мм для доступа воды. Вода в колодец будет поступать через низ и эти отверстия. Низ и перфорированную часть обматывают фильтрующим полотном и проволокой.
• Дно котлована засыпают мелкой галькой, устилают геотекстилем, который прижимают щебнем, для фильтрации поступающей воды.
• Устанавливают трубу в котлован строго по центру.
• Боковой объем заполняют песком или мелкой галькой.
• Верхнюю часть колодца утепляют. Как правило, устанавливают декоративный короб.
• Монтируют верхнюю крышку.
• Погружным насосом откачивают воду из колодца до тех пор, пока она не пойдёт чистая.

Советы специалистов

Если необходимо отремонтировать бетонный колодец, можно сделать полиэтиленовую вставку. Диаметр вставки должен быть на 20 см меньше внутреннего диаметра бетонного кольца. Остальные работы по монтажу не отличаются от установки полимерного колодца в грунт. Просвет между бетоном и полиэтиленом также заполняют песком или галькой. При желании (и материальных возможностях) этот просвет можно залить бетонным раствором.

Установку колодца следует планировать в месте, где нет деревьев. Их корневая система способна разрушить даже пластик.

Выбирайте цельную конструкцию тела трубы. Если это невозможно, то для герметизации используйте качественную резину. Помните, что большинство герметиков запрещено использовать в коммуникациях для питьевой воды.

Перед покупкой важно убедиться, что производитель надёжный, продукция сертифицирована и подходит для использования в климатической зоне, где планируется установка, и для того типа грунта, который находится на участке

Виды колодцев

Чтобы понять какие и сколько колодцев необходимо установить на участке следует разобраться в их типах. Канализационная система может включать в себя следующие виды:

1. смотровой;
2. перепадный;
3. поворотный;
4. фильтрационный;
5. накопительный.

Каждый из них определяет за свою, определенную функцию, иногда они могут совмещаться в одном сооружении. Ниже подробнее рассмотрим каждый из них.

Смотровой

Смотровой канализационный колодец устанавливается на любой системе, независимо от степени ее сложности. Помогает контролировать работоспособность канализационного трубопровода и используется при обслуживании – прочистка, промывка и прочее. В зависимости от расположения разделяются на:

• линейные – при большой протяженности магистрали располагаются на прямых участках, через определенное расстояние;
• поворотные – устанавливаются в местах изменения направления трубопровода;
• узловые – монтируются в месте соединения нескольких труб в одну;
• контрольные – используются в местах соединения локальной канализации с централизованной.

Перепадный

Служит для изменения глубины закладки труб или скорости потока. Так же, могут применяться для обхода какого либо препятствия. Конструкция состоит из резервуара с расположенными на разной высоте подводящими и отводящими трубами, и дополнительными устройствами, например, ступени для гашения скорости. Так же как и предыдущий вид могут несколько различаться друг от друга:

1. классическая конструкция – стоки поступают через верхнюю, а отводятся через нижнюю трубу;
2. с отбойно — сливными стенками – для изменения скорости потока;
3. каналы с уклоном – для увеличения скорости;
4. конструкции с многоступенчатыми перепадами.

Фильтрационный

Эти модели используются в качестве устройства для почвенной доочистке стоков поступающих из септика. Конструктивной особенностью этого колодца является отсутствие дна и отверстия в стенках. Вместо этого, на дне и снаружи колодца устраивается дренажный слой из щебня или гравия.

Накопительный

Место для сбора и хранения стоков, проще говоря обычная выгребная яма

При его обустройстве важно, чтобы емкость была герметичной и регулярная очистка

Решение вопросов установки

Сборка конструкции из бетонных колец

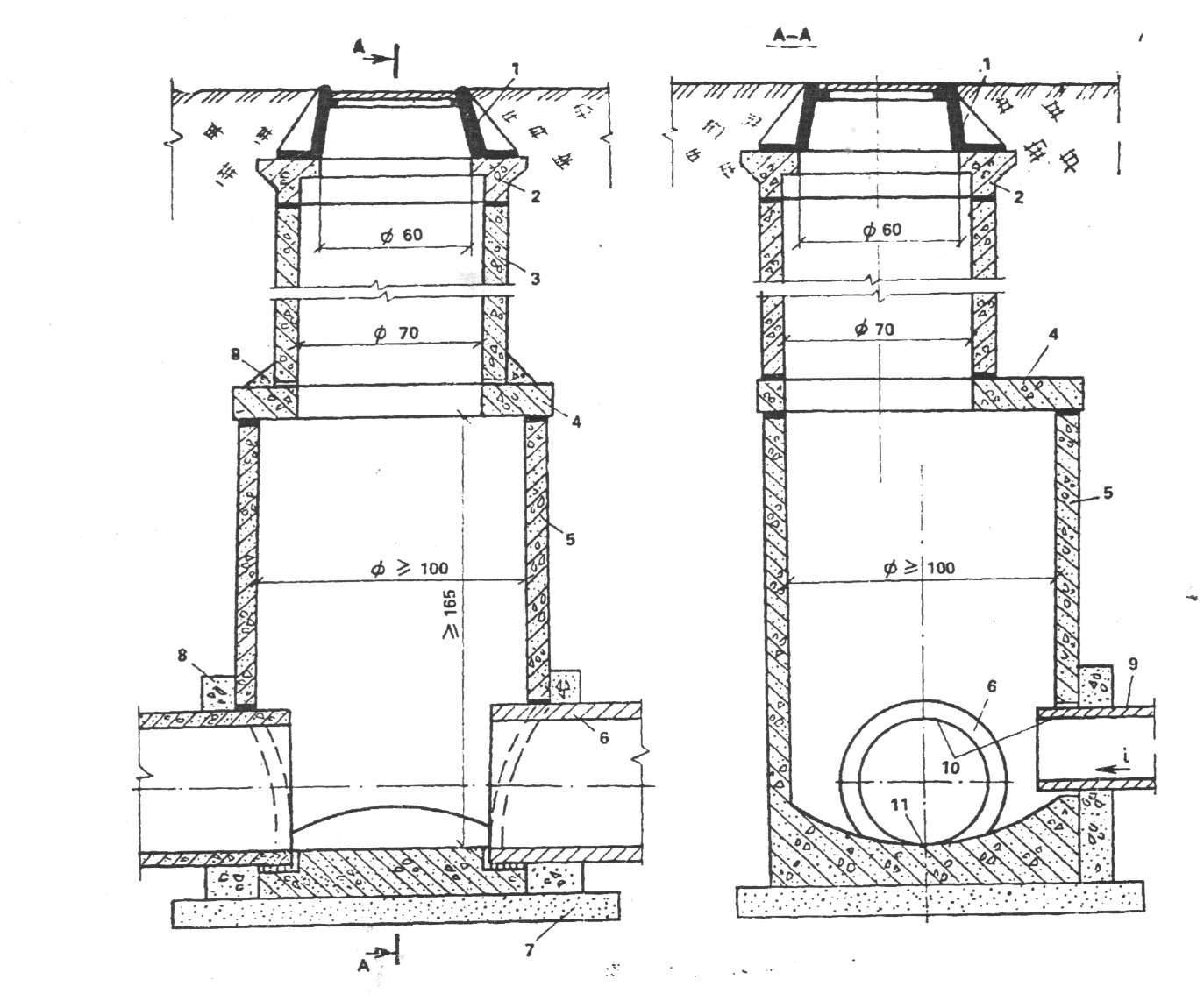

Составляющие сборки конструкций из бетонных колец.

Начинают с подготовки места установки:

• размечают участок под котлован;
• с территории убирают мусор, деревья, кустарники;
• обеспечивают подъезд техники.

На глубину сооружения роют яму, прибавив 20 см для щебеночной подушки. Формируют стенки, выравнивают дно котлована. Засыпают щебенкой, при необходимости герметизируют битумом.

Дальше последовательно выполняют работы по монтажу колодца:

1. На щебеночную подушку укладывают железобетонную плиту или делают стяжку. Формируют лотки, усиливая арматурной сеткой.
2. Опускают кольца рабочей камеры. После просадки через 2-3 дня цементом заделывают швы, покрывают внутреннюю часть битумом, герметизируют патрубки.
3. Устанавливают плиту перекрытия, горловину. Стыки тщательно герметизируют. Делают гидроизоляцию от грунтовых вод на 0,5 м выше их уровня.
4. Проводят испытание на герметичность. Закрывают патрубки, заполняют камеру водой и оставляют на 24 часа.
5. Проводят засыпку землей с трамбовкой. Устраивают глиняный замок: 0,3 м шириной, на 0,6 м выше труб. Вокруг горловины делают бетонную отмостку шириной 1,5 м.

Люк закрывают крышкой.

Монтаж колодца из пластика

Колодец из пластика.

Выполняют подготовительные работы, аналогичные тем, которые проводятся при монтаже железобетонного колодца.

Дальнейшие работы:

• котлован роют со всех сторон на 20 см шире размеров пластиковой камеры;
• засыпают основание щебнем, выравнивают песком;
• устанавливают полимерную камеру;
• подключают трубы;
• делают засыпку.

В мокром грунте в землю добавляют сухой цемент. Засыпают послойно, трамбуют. Смесь цемента с грунтом защитит конструкцию от смещения. В некоторых моделях имеются пригружные отсеки, которые заливают бетоном. Это якорит легкую камеру, делает ее устойчивой к давлению почвы и возможному смещению.

Бетонные и пластиковые смотровые колодцы: преимущества материалов

Ревизионный заводской колодец сегодня можно приобрести в готовом виде или соорудить своими силами, что сэкономит ваш бюджет. Этот строительный процесс не отличается простотой, обязательно проект канализационной системы должен быть заверен специальной службой.

Промышленные модели, как правило, изготавливают из прочного бетона, легкого пластика или композитов. Выбирая модель колодца, обязательно нужно знать какое количество воды будет поступать в данное сооружение.

Если вы решили строить колодец самостоятельно, тогда необходимо еще учесть стойкость выбранного вами материала к влажности и холодам. Каждый материал отличается своими особенностями, а так же положительными качествами или же недостатками.

Бетон и его преимущества:

• Надежность и отличная прочность;
• Водостойкость;
• Доступная цена;
• Самостоятельная установка в нужном месте.

Однако для установки такого бетонного колодца потребуется грузоподъемная техника. Многие владельцы частных домов приобретают пластиковые варианты ревизионного колодца. Такие конструкции имеют ряд положительных качеств: легкий вес, простая установка, хорошая герметичность

Но выбирая данную модель нужно в первую очередь обратить свое внимание на предусмотренные нагрузки, которые сможет выдержать данный смотровой колодец. Модели из кирпича очень схожи с бетонными колодцами: можно выбрать любой подходящий размер, но требуется много времени для их возведения

Виды и особенности колодцев

Есть два вида водозаборных колодцев:

• трубчатые;
• шахтные.

Первый тип в простонародье называют колонкой. Обычно их устанавливали на улицах деревень. Для добычи воды из глубины в таких колодцах используется ручной насос. Эти колодцы устанавливаются в местах неглубокого залегания водоносных пластов. Его монтаж проходит очень быстро. Но для сооружения трубчатого колодца понадобится оборудование для бурения, ведь яму не копают, а бурят.

Шахтный колодец – это самый доступный для самостоятельного монтажа вариант. Его копают лопатой, а стенки  укрепляют. Это традиционный колодец для загородных домов и дач. В зависимости от материала изготовления выделяют несколько видов шахтных водопроводных колодцев:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• пластиковый;
• железобетонный;
• кирпичный или из камня;
• деревянный.

Самой большой популярностью пользуются железобетонные колодцы. Они долговечны (могут прослужить до 50 лет). Их глубина доходит до 15-20 м. Однако для монтажа такого водозаборного устройства понадобятся большие трудозатраты. Прежде всего, много сил уйдёт на копание глубокой ямы. При этом её диаметр должен быть больше размера колец, чтобы снаружи выполнить песчано-гравийную засыпку. А для опускания бетонных колец придётся заказывать строительный кран. На дне такого колодца устраивается фильтр из песчаной и гравийной подушки высотой 300-400 мм.

В последнее время всё чаще владельцы частных домов выбирают пластиковые водопроводные колодцы. Их основное достоинство в том, что это цельная конструкция благодаря высокой герметичности всех соединений и швов. Размеры таких сооружений могут быть любыми в зависимости от требований. Они не менее долговечны, чем железобетонные устройства, и тоже могут прослужить до 50 лет. Их дополнительное преимущество – быстрота монтажа без использования строительной техники.

Деревянные и кирпичные водозаборные конструкции давно ушли в прошлое. Сейчас их практически не делают из-за трудоёмкости и длительности процесса возведения. Кроме того эти сооружения не соответствуют требованиям СНиП, ведь на кирпичных и деревянных стенках таких водопроводных колодцев быстро оседает ил и грязь, что снижает качество питьевой воды.

Размеры бетонных конструкций

Рабочие камеры в круглых железобетонных изделиях в зависимости от сечения магистральных труб имеют следующие диаметры:

• до 600 мм — 1,0 м;
• 700 мм — 1,25 м;
• до 1000 мм — 1,5 м;
• сверх 1200 мм — 2,0 м.

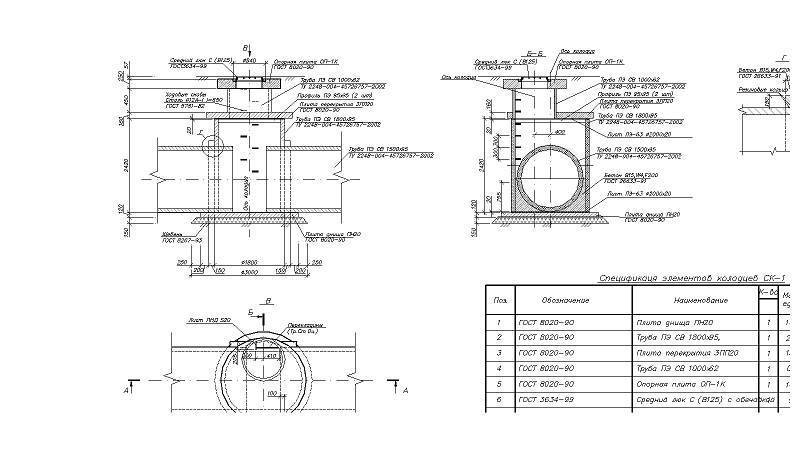

Схема бетонных конструкций.

Прямоугольные конструкции имеет габариты 1×1 м, если магистраль до 600 мм. С увеличением до 700 мм добавляют по ширине 0,4 м.

Если коммуникационные линии залегают на глубине до 1,2 м, трубопровод до 150 мм, обслуживание можно проводить, не спускаясь в колодец. Тогда монтируют ревизионный колодец диаметром 0,6 м. Габариты позволяют провести очистку от мусора, ила. Применяют в небольших по длине ливневых канализациях.

По высоте рабочая камера 1,8 м, но встречаются немного меньше. Рабочая горловина всегда 0,7 м. Габариты рассчитаны на то, чтобы человек мог спуститься в колодец и провести обслуживание системы.

Высота расположения люка зависит от места установки:

• на проезжей части — на уровне с дорогой;
• на газоне — выше земли на 5 см;
• в зоне новостройки поднимают на 20 см.

Актуальные требования к канализационным колодцам

Особенно важно знать, что согласно СНиП канализационные колодцы смотровые при размере трубопроводов до 150 мм, устраиваются через каждые 35 м, при 200 – через 50 м прямоточных участков трубопроводов. Кроме того, монтаж сооружений показан при:

• Поворотных изменениях системы стока воды;
• При изменении диаметра трубопровода или наличии уклона;
• В местах вхождения дополнительных ответвлений.

Документы, регламентирующие требования: для железобетонных изделий – ГОСТ 2080-90, для полимерных сооружений – ГОСТ-Р №0260760. Производители предлагают ТУ для пластиковых сооружений, дополняя имеющиеся регламенты.

Каменные конструкции могут быть изготовлены из сборного, монолитного бетона, железобетонных смесей, кирпича. Фильтрующие сооружения – из бутового камня. Для изготовления полимерных конструкций допустимо применение поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена нужной плотности (ПЭ).

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

Виды ревизионных колодцев и их конструктивные особенности

По конструкции смотровые колодцы бывают:

• перепадные – ставят в местах, где происходит постепенное снижение уровня и глубины трубопровода;
• линейные – для прямых участков;
• поворотные – располагаются там, где трубы меняют направление;
• узловые – в местах соединения нескольких труб;
• фильтрационные – для утилизации стоков через грунт;
• контрольные – в местах стыка разных типов канализации.

Перепадные колодцы бывают нескольких типов. Они предназначены для снижения или увеличения скорости движения стоков по канализационным трубам. Устанавливаются:

• в местах, где нужно увеличить или уменьшить глубину залегания трубопровода;
• внутри подземных сооружений;
• если разница высот входящей и выходящей трубы более трех метров.

Фильтрационные шахты предназначены для очистки сточных вод. Часто применяется в частных септиках. Нормы СНиП подразумевают, что фильтрационные колодцы должны располагаться выше уровня грунтовых вод не менее чем на метр. При этом учитывается состав грунта. Для супесчаных почв фильтрующая площадь равна 1,5 м, для песчаных 1 м.

Контрольные – располагаются на стыке соединения локальной и общегородской канализации, заводской системы и городской, автономной частной и городской.

Поворотные и узловые шахты помогают контролировать потенциально сложные участки, где имеются стыки нескольких труб или есть опасность разгерметизации системы. Патрубки расположены на одном уровне.

Линейные имеют одну пару патрубков, которые располагаются напротив друг друга. Предназначены для контроля прямых участков магистрали, расположенных на одном уровне. Расстояние между смотровым колодцами – 10 м.

Независимо от типа конструкции ревизионные колодцы состоят из таких элементов:

• люк – верхняя часть;
• горловина;
• шахта – рабочая камера, куда спускаются по ступенькам мастера для проведения ремонтных работ;
• лоток, где находятся входные и выходные патрубки;
• днище – бетонная конструкция.

В продаже имеются колодцы с различным уровнем входных и выходных отверстий.

Ревизионные шахты выполняются из материалов, которые наиболее актуальны для данного участка трубопровода:

• бетонных колец;
• пластика;
• кирпича;
• камня.

Кирпичные и каменные сооружения пропускают жидкость и распространяют запах.

Форма также бывает разная – круглая или прямоугольная. Высота лотка зависит от диаметра самой большой трубы, которая подключена к нему.

Виды канализационных колодцев

Разновидности смотровых колодцев выделяют, исходя из двух факторов:

• основной функции и места монтажа;
• материала изготовления.

Согласно первому фактору существуют линейные, узловые, поворотные и перепадные виды. Они одинаково применяемы и к бытовым, и к промышленным коммуникативным системам.

Это значит, что любой из названных видов при необходимости, например, в связи с большой протяженностью канализационного трубопровода, можно установить у себя на участке.

Линейные устанавливают на прямом трубопроводе. Они снабжены одной парой патрубков или отверстий для выхода, которые расположены напротив друг друга.

Такие колодцы необходимы, даже если нет предпосылок к возникновению аварийной ситуации, однако участок признан достаточно длинным (по СНиП – от 35 м до 300 м).

Поворотные типы, как видно из названия, монтируют на поворачивающих в сторону трубопроводах. Действует общее правило: угол поворота не должен превышать 90º, то есть не должен быть острым.

Патрубки (отверстия) находятся не на одной линии, а в местах, зависящих от угла поворота, однако на одном уровне по высоте.

На схеме показаны три вида смотровых колодцев, отличающиеся своей конструкцией. Врезка труб осуществляется в патрубки, расположенные с разных сторон, в зависимости от выполняемой функции (линейный, поворотный и узловой типы)

Узловые модели монтируют на местах пересечений двух и более трубопроводов, а также там, где центральная линия имеет ответвления.

Колодцы отличаются конструкционно наличием дополнительных патрубков (отверстий). Как правило, все входы/выходы находятся на одном уровне.

Смотровое дренажное сооружение сборного типа из бетонных колец. Важным условием эксплуатации является тщательная герметизация стыков и швов для исключения проникновения паводковых вод

Перепадные служат для повышения либо понижения потока, поэтому патрубки располагаются на разных уровнях: подводящий обычно выше, ближе к горловине, отводящий – внизу. К устройству перепадных колодцев прибегают также при необходимости снизить скорость транспортировки стоков.

Несмотря на функциональные и конструкционные различия, все типы колодцев очень похожи. Их изготавливают из различных материалов.

Изначально лучшими считались камень и кирпич, сейчас каменных сооружений практически не осталось. На замену им пришли практичные и более легкие в монтаже бетонные аналоги.

Полимерные сборные конструкции собираются по тому же принципу, что и бетонные: рассчитывается количество колец, подбирается по диаметру основание и горловина

На заводах ЖБИ выпускают стандартные детали, из которых при монтаже складывают отдельные камеры: просто устанавливают отдельные элементы друг на друга, затем герметизируют швы.

Современный аналог бетонных колодцев – полимерные модели, которые представляют собой гофрированные емкости и отличаются особой прочностью и герметичностью.

Какой вид отмостки выбрать?

Любое основание возводится по следующим принципам:

• выдерживается технологическая пауза;
• выполняются земляные и подготовительные работы;
• укладывается фракционный материал;
• планируется уклон;
• возводится окончательное покрытие.

Нельзя сказать, что одна из отмосток вокруг колодца будет лучше или хуже. У всех вариантов конструкций есть свои особенности. Чаще всего специалисты рекомендуют строить мягкое основание. Оно не сдавливает стенки шахты, что исключает смещение колец и засорение скважины. Грунт может оседать и смещаться. С течением лет можно достраивать основание, не проводя демонтаж. Декоративное покрытие на мягкую основу укладывается абсолютно любое: от спилов стволов деревьев до тротуарной плитки.

Если вы хотите пользоваться скважиной, не выдерживая технологическую паузу, то площадку вокруг нее можно оборудовать при помощи плотного грунта. Шахту обсыпают им под небольшим уклоном. Сверху сбивают деревянный щит, который предотвратит размывание этой насыпи осадками. Колодец стоит прикрыть люком, который можно сделать из досок, листа металла или пластика.

Особенности

В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.

Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.

В системе должно располагаться несколько колодцев:

• смотровой;
• поворотный;
• колодец под отходы хозяйственного характера;
• колодец для дождевой воды.

Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.

Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.

Особенности обустройства согласно СНиП заключаются в следующем:

• перед работами нужно определиться, в каком месте будет находиться колодец;
• на местности потребуется создание разметки;
• деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
• к строительной площадке нужно обеспечить незатруднительный проезд техники;
• потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.

К канализационным колодцам предъявляются следующие технические требования:

• смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
• на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
• в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
• между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
• диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

• Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
• Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.На фото линейный колодец для канализации из железобетонных колец

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.
