Нюансы укладки тротуарной плитки
Проблемы при мощении обычно возникают при оформлении криволинейных участков. Простейшим вариантом на радиусных тропинках является укладка прямоугольных элементов:
- плитку ориентируют длинной стороной по ходу движения;
- работы начинают от меньшего радиуса;
- каждый элемент смещается относительно соседнего;
- поперечные и вертикальные швы расположены клином.
Прямоугольная ТП на поворотах.
Если застройщик выбрал коллекцию плитки со сложной конфигурацией (например, «клевер»), методика мощения кардинально меняется:
- швы смещаются под 45 – 60 градусов по длине извилистого участка;
- поверхность заполняется цельными элементами;
- возле бордюров укладываются куски.
Облицовка радиусных участков плиткой Клевер.
Реже применяется технология «Луч», когда ТП прямоугольного формата ориентирована перпендикулярно бордюрам.
Вариант оформления криволинейных дорожек.
На сложных радиусных перекрестках и крупных участках направление швов может меняться для увеличения художественной ценности композиции.
Декорирование сложного радиусного перекрестка.
Проще и дешевле всего мостить дорожки, зоны отдыха и паркинги на участке по прямым трассам. На радиусных участках следует учесть вышеприведенные рекомендации. Для проблемных грунтов следует изготовить жесткий бетонный подстилающий слой.
Хорошая реклама
Самое читаемое
Красивые дорожки и площадки – монтаж покрытия
Правильно уложить рассматриваемые нами изделия совсем несложно
Чтобы сделать площадку во дворе или проложить дорожки по саду правильно и без лишних затруднений, следует принять во внимание такие рекомендации:
- Укладывать плитку необходимо от себя. Это означает, что мы при выполнении работ должны перемещаться по уже смонтированному тротуару. Тем самым выровненное и утрамбованное основание точно не будет повреждено нашими неосторожными движениями.
- Изделия монтируются в направлении повышения дорожки (площадки) от самой нижней ее точки.
Мы уже говорили, что смесь для укладки плитки в большинстве случаев делается из песка. Для этих целей нужно применять хорошо просушенный и обязательно мелкий песок (не крупнозернистый, который мы использовали при создании основания).
Ровняем песок по маякам. В качестве таковых применяем ровные обрезки труб (можно стальных, можно из алюминия). Выставляем их строго по уровню. Причем один маячок на каждом метре создаваемой дорожки ставится на 1 см выше другого. Это необходимо, как вы помните, для обеспечения стока воды. После монтажа маяков тщательно выравниваем монтажную песчаную (либо цементно-песчаную) смесь.
Теперь нас ждет самый ответственный этап работ – размещение первых рядов тротуарной плитки. Их необходимо положить безупречно точно. Если добиться этого не удастся, мощение получится неэстетичным и недолговечным. Алгоритм монтажа таков:
- Вымеряем положение первой линии изделий и натягиваем тонкую леску в поперечном по отношению к укладываемому ряду направлении.
- Устанавливаем первую плитку. Ее следует положить в 4–5 мм от бордюра.
- Берем строительный уровень. Проверяем точность монтажа изделия в продольном направлении (правильность установки в поперечном контролируется по натянутой нами леске).
- Укладываем следующую плитку, прислоняя ее к первой как можно ровнее и плотнее. Допускается оставлять незначительные (до 2 мм) зазоры между отдельными брусками. Впоследствии мы засыплем их используемой монтажной смесью (то есть песком).
После укладки всего первого ряда запланированной площадки проверяем точность его установки по высоте. Если какое-то изделие выпирает над плоскостью, демонтируем его, убираем немного песка, ставим плиточку на место. Провалившиеся бруски также вынимаем, подсыпаем монтажную смесь, устанавливаем их обратно. Процедура может затянуться. Но нам нужно добиться хорошего качества. Когда все плитки будут выровнены по высоте, подбиваем их киянкой. Окончательно проверяем уровнем правильность укладки.
Далее монтируем остальные ряды. Тут операция пойдет уже быстрее и намного веселее. Сложности могут возникнуть лишь с монтажом нецелых кусков плитки. Их желательно устанавливать в последнюю очередь. Берем цельное изделие, прикладываем его к месту монтажа, намечаем линию, по которой требуется отрезать плиточку. Ее раскрой проще всего производить алмазным диском на болгарке. Если электроинструмента под рукой нет, отрезаем брусок пилой по металлу. Этот процесс долгий и утомительный, но иного выхода не предусмотрено.
Особенности подготовки поверхности
Важным требованием к проведению работ считается тщательная подготовка. От проведенных мероприятий зависит качество будущего плиточного покрытия. Первым делом определитесь с формой плит. Проще укладывать камни в форме квадрата, прямоугольника, ромба, волны. Сложные плитки типа «клевер» и других подобных конфигураций состоят из набора элементов разных размеров. Узор получается красивее, но без опыта трудно выполнить качественную укладку.
Если предполагаете создание площадки под заезд автотранспорта, предпочтите фигурные камни с высокой степенью заклинки. Прямоугольные и квадратные плитки под колесами от нагрузки сдвигаются.
Совет! Форму плитки с рисунком укладки увяжите к каждому участку. Во время укладки меньше будете подрезать камней.
Кроме формы, правильно подберите толщину камней. Если у вас дача или частный двор, где по дорожкам только ходят люди, хватит плиток толщиной 2,5-4 см. Когда предполагается перемещение грузов, заезд автотранспорта, параметр увеличьте до 6-8 см.
Совет! Плитку можете выбрать по материалу изготовления. Она бывает классическая из бетона, резиновая, клинкерная, полимерпесчаная, пиленная из натурального камня.
Подготовка основания под укладку камней начинается с разбивки участка на отдельные зоны. Выставив высоты основных точек, определите уровни мощения тротуарной плитки. Цель мероприятия – задать правильный уклон, чтобы вода не застаивалась на отдельных участках. Стандартный параметр составляет 2,5%. Обычно мастерами укладка тротуарной плитки выполняется с минимальными уклонами 1 см/1 м погонный. Завышать параметр тоже опасно. Из швов плит потоками воды будет вымываться засыпка.
Перепады высот обозначьте на нарисованном плане с обозначением метров покрываемого камнем участка. Вам будет легче ориентироваться, где нужно подсыпать песок или снять лишнюю почву.
Отмостка дома больше всего страдает от водных потоков. Поступают они с крыши, переполненных водосточных систем. На отмостке укладка тротуарной плитки нежелательна. Водные потоки быстро размоют швы, образуются провалы. Оптимально мощение отмостки выполнить водосборными лотками, а ниже уложить поперечный ряд плитки.
Преимущества использования
От качества тротуарной плитки зависит не только срок ее эксплуатации, но и ее внешний вид
Если сравнивать ее качество с асфальтом, то следует обратить особое внимание на такие свойства материала, как:
- Стоимость. Несмотря на то, что один квадратный метр этого материала обходится дешевле асфальта, по своим качественным характеристикам она не уступает.
- Морозоустойчивость. В отличие от асфальта, плитка не разрушается под действием низких или высоких температур. Ее структура остается прежней: не приобретает той хрупкости, из-за которой так быстро разрушается в зимнее время асфальтовое дорожное покрытие.
- Эстетические качества. С помощью этого строительного материала можно воплотить любую дизайнерскую идею. Богатство расцветки и малые размеры бруска позволяют выложить узор любой сложности.
Насколько оригинально оформление двора этим строительным материалом смотрите на тротуарную плитку во дворе частного дома на фото:
Вибропрессованная или вибролитая плитка
С точки зрения технологии промышленного изготовления, плитку можно сделать двумя способами:
Вибростол для производства вибролитой тротуарной плиткиВибролитая тротуарная плитка (стоит дешевле, используется в частном строительстве).
Технология изготовления: бетонный раствор заливается в формы, которые устанавливают на вибрирующую поверхность. В процессе вибрации, раствор равномерно заполняет форму и из него выходят пузырьки воздуха. После, формы размещают на стеллажах для сушки. Через 2-3 дня извлекают плитку и досушивают.
Производственная линия для вибропрессованной тротуарной плиткиВибропрессованная тротуарная плитка
Технология производства схожа, но дополнительно раствор придавливают прессом (вибропресс). В результате получается более уплотненная смесь и соответственно, более прочная структура материала. Плитку сушат в специальных камерах.
Самостоятельно сделать можно только вибролитую плитку для дорожек, тропинок
Сразу акцентируем внимание – самодельная тротуарная плитка не предназначена для укладки в местах интенсивного передвижения транспорта, но станет незаменимой для формирования садовых дорожек на даче
Какая тротуарная плитка лучше – вибролитая или вибропрессованная?
Согласно отзывам на форумах, 80% пользователей сходятся во мнении – самая лучшая тротуарная плитка та, которая изготовлена в заводских условиях путем вибропрессования. Она дороже (~ 20%), но долговечнее. Смысл в том, что получается более плотный бетон, имеющий меньше пор, соответственно, плитка мало впитывает воду, не крошится и устойчива к истиранию.
Но, прессованная плитка имеет ограниченный выбор цветов и
форм, а литая, наоборот, отличается простотой изготовления, а значит,
доступнее, плюс, можно отлить практически любую форму, и большой выбор
оттенков.
Наибольшим разрушениям плитка подвержена зимой, когда
попавшая внутрь бетона вода замерзает и расширяется. Конечно, можно защитить вибролитую
плитку гидрофобными составами, но это не сделает её вечной, срок службы меньше,
чем у прессованной. Тем не менее, для частного использования в условиях
ограниченного бюджета, можно прекрасно обойтись самодельной тротуарной плиткой.
Как отличить вибролитую плитку от вибропрессованной?
Визуально. Первая будет иметь неоднородную гладкую структуру,
вторая – однородную, шероховатую. Парадоксально, но вибролитая более красивая
внешне (на момент продажи) – яркая, гладенькая (примеры на фото). Разница
проявляется в процессе эксплуатации.
Вибропрессованная тротуарной плиткиВибролитая тротуарной плитки
Технология укладки на отсев
Как укладывать плитку на отсев? Такой способ укладки является самым экономичным. При этом на качестве итогового покрытия это никаким образом не скажется.
Процесс и техника укладки ведется по следующему плану и при соблюдении конкретного правила:
Выполнить разметку места и распланировать сток воды. Такие мероприятия необходимы для того, чтобы на готовом участке не скапливалась вода. Для эффективного удаления воды, нужно сделать уклон на 1-2%. Вас также могут заинтересовать схемы укладки тротуарной плитки.
Удалить верхний слой грунта. Глубина снимаемого слоя зависит от интенсивности эксплуатации покрытия. Как правило, она находится в пределах 15–50 см. Если почва слабая, то можно дополнительно уплотнить. Поверх выкопанной ямы высыпать отсев. Если вы хотите выполнить качественное основание, то минимальное количество его слоев должно быть равным 3.
Засыпать щебень и хорошенько утрамбовать. Его толщина может составлять 5–10 см так как во время утрамбовки щебень садится, поэтому делайте запас на 10–15%. разложить отсев толщиной до 7 см. Хорошенько утрамбовать.
Еще раз уложить отсев, но добавив в него цемент в соотношении 1:4. поле утрамбовки следите, чтобы этот слой был выше на 5 см желаемого уровня плитки.
Установить бордюр для тротуарной плитки. Выполнить этот процесс можно при помощи шнура, натяжка которого осуществляется на необходимой высоте. Процесс установки боковой окантовки происходит на бетонное основание, ширина которого 20 см, а высота бетонного замка – 15 см.
Укладка материала. Во время выполнения процесса нужно четко следить за рисунком. С особой внимательностью необходимо выкладывать первый ряд. Установка плитки должна вестись плотно. Если образовались неровности, но они должны быть устранены
Качество выполненных работ можно проверить при помощи разметочной нити при выполнении закруглений обращайте внимание на тот факт, чтобы по внешней стороне ширина зазоров имела минимальные размеры и не превышала 8 мм. Для обрезки плитки можно воспользоваться циркулярной пилой или болгаркой
Для этих целей применяется алмазный диск.
Затирка поверхности. Когда поверхность выложена, то необходимо ее засыпать речным песком. Затем, используя швабру с жестким ворсом, осуществить затирку. Еще для этих целей можно купить специальные составы, но их стоимость высока.
Утрамбовать поверхность. По окончании всех работ желательно взять виброплиту (вибромашину) и при помощи резиновой прокладки и уплотнить всю поверхность. Если такой инструмент отсутствует, то в этом нет ничего страшного, так как такая операция не является обязательной. Просто так плитка будет прочно и надежно закреплена.
Виброплита – инструмент, необходимый для уплотнения и разравнивания смеси из бетона, когда ведется укладка тротуарной плитки. Конструкция оборудования предполагает наличие металлической балки и вибраратор серии ИВ.
Чем смазывать формы для тротуарной плитки прочитаете по этой ссылке.
На видео: как правильно класть тротуарную плитку на отсев (инструкция):
https://youtube.com/watch?v=6FoH7qNrq3I

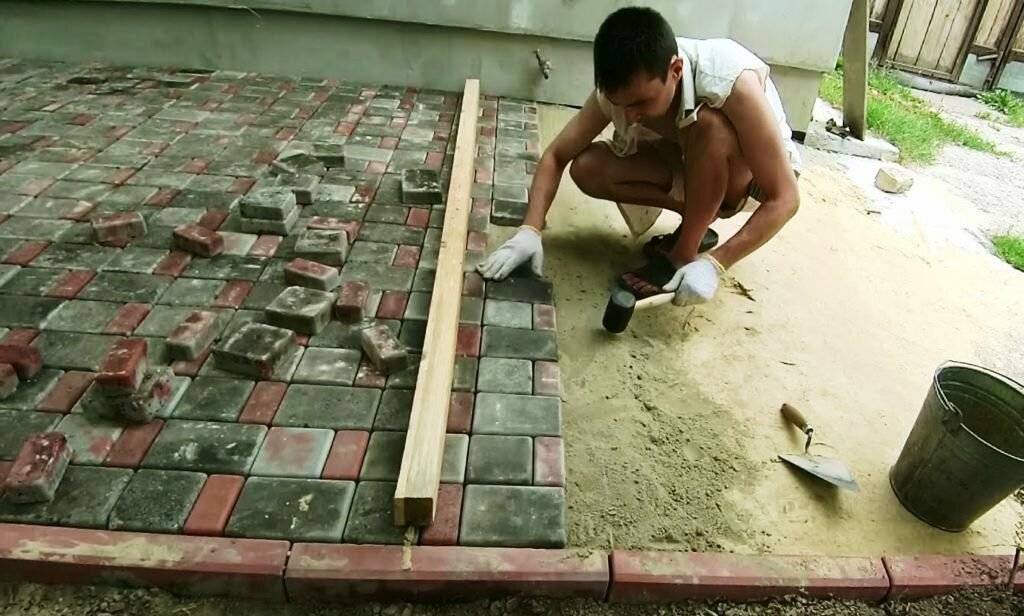

Укладываем тротуарную плитку своими руками
Сухим способом брусчатка укладывается на смесь цемента и песка в соотношении 1 к 8. Слой смеси должен быть ровным, так что в итоге плитка возвышается на половину своей толщины над бордюром. Именно на эту половину толщины и нужно усадить ее в смесь с помощью резинового молотка.
Положите первую плитку к бордюру и просто вбейте ее в смесь с тяжелым резиновым молотком. Избегайте сильных ударов, они, скорее, должны быть несильными, но многочисленными. Плитка по высоте должна сровняться с бордюром. Поставьте следующую и проделайте эту же процедуру.
После укладки нескольких рядов таким способом, проверьте плоскость уровнем или правилом. Уровень сразу покажет все проблемные места. Ровные дорожки из тротуарной плитки на даче – красивое дополнение к ландшафтному дизайну.
Ровная поверхность – важное условие готовой дорожки. Если будут ямы и впадины, то потом там будет собираться вода
Чтобы поднять плитку, выньте ее с помощью мастерка, подсыпьте немного сухой смеси, а потом вновь поставьте ее и посадите ударами молотка. Если она выступает и выше остальных, то нужно убрать из-под нее немного смеси.
Аренда виброплиты позволит упростить процесс укладки и сэкономить время. Подготовьте поверхность, высыпав слой гарцовки и стянув ее по уровню, после чего выложите рядами тротуарную плитку. Проводить виброплитой усадку тротуарной плитки в разы быстрее, чем резиновым молотком пристукивать каждую отдельно.
Подготовка дорожки с использованием виброплиты
При таком способе укладки бордюры играют роль маяков. Чтобы избежать ненужной подрезки перед началом работы, просчитайте какие размеры, и формы дорожки вы хотите. Выложите без всякого основания один ряд, подберите ширину дорожки, чтобы минимизировать отходы.
Финальным этапом работы считается просыпка тротуарной дорожки песком. Швы нужно просыпать песком для лучшей прочности и долговечности.
Интересный момент: не используйте непросеянный песок, если не хотите, чтобы из плитки потом росла трава. С другой стороны для парковой зоны подойдет другой вариант: песок с семенами газонной травы.
Результат – интересный, дорожка становится частью ландшафтного дизайна. Правила укладки на бетонное основание идентичны.
Инструкция по изготовлению тротуарной плитки
Формы укладываются на ровную прочную поверхность. Если у Вас есть старая стиральная машинка, в рабочем состоянии, то её можно использовать как вибростенд.
В машину можно положить одну ёмкую вещь, для усиления вибрации. А к крышке закрепить пластину ДСП, на которую потом поставите формы. Тогда форму заранее кладёте на эту стиральную машину сверху.
- Хорошо смазываете кисточкой все стороны бока и углы формы раствором. Для этого подойдёт жидкое мыло или жидкий раствор хозяйственного мыла.
- В пластмассовом ведре разводите краситель с пластификатором и водою. В отдельном ведре засыпаете сухую смесь цемента, щебёнки и песка.
- Хорошо перемешиваете, можно использовать шпатель. Затем жидкость вливаете в сухую. Перемешиваете с помощью перфоратора.
- Добавляете воды, если нужно. Слишком жидкую смесь делать не стоит, так как это плохо скажется на качестве плитки. Замес должен быть густым.
- Шпателем перекладываете в формы постепенно заполняя их. Заполнив на половину, нужно потрясти формы для усадки, если нет вибростенда.
- Затем заполнить до верху и продолжать уплотнять раствор. Чем лучше уплотнится и выйдут все пузырьки, тем лучше будет качество.
- Верхний и нижний слои будут гладкими. Раствор в форме должен простоять не менее 2 суток.
Формы накрывают полиэтиленовой плёнкой, чтобы влага не испарялась быстро. Затем открывают, просушивают немного и вынимают из формы. Плитки раскладываете на поверхности и накрываете снова плёнкой.
Так они должны пролежать ещё 12 дней. Затем снимаете плёнку и уже открытые они стоят месяц в вертикальном положении. Периодически переворачиваете их на другую сторону. Затем все плиты укладываете плашмя и наносите на них слой цемента.
Как обычное железнение. Сюда можете вносить краситель, если не внесли его раньше в раствор. Ни в коем случае не старайтесь уложить плитку, когда она ещё не высохла и не прошла стадию затвердения. Этот процесс долгий, поэтому заранее надо подготовить её ещё с весны или тёплой зимой.
Основные требования
Монтируемый под тротуарную плитку пирог может быть разным. Опора должна быть качественной, иначе кладка со временем может поплыть. Чтобы плиты не заваливались друг на друга, необходимо соблюдать ряд требований, предъявляемых к основаниям. Поверхность под укладку должна быть ровной, устойчивой, прочной, долговечной, заглубленной в землю. Кроме того, она должна быть гидроизолированной.
Для начала стоит продумать устройство дренажной подушки. Она будет отводить накапливающуюся влагу, предупреждая разрушение элементов мощения. Это слой дренажного материала, который кладут на подготовленное и утрамбованное дно.
Необходимо предусмотреть отвод воды, поступающей на покрытие при выпадении обильных осадков. Устройство водостока обычно выполняют путем создания стоковой канавки под уклоном. Чтобы сделать ровное покрытие с идентичными швами, придется выравнивать каждый слой подушки.
Основание под тротуарную плитку должно исключать смещение элементов облицовки вне зависимости от уровня нагрузки. Чтобы обустроить тротуарные дорожки по всем правилам, следует воспользоваться ГОСТ 17608-91, СНиП Ш-8-76, СНиП Ш-10-75, инструкциями BCH-50-79, ТУ 400-1-190-79.
Структура устройства сборных тротуаров под брусчатку состоит из нескольких элементов:
- подстилающий слой;
- основание;
- плиточное покрытие.
Что касается укладки на старое основание, то этот вопрос решается по-разному. Если это плитка, то оценивается ее состояние. В идеале нужно класть брусчатку на только что смонтированный пирог.
Закупка сырья
Сколько понадобиться цемента и других строительных материалов, зависит от рецепта раствора и требуемого количества плитки. Зачастую для бетонных изделий, используемых для улицы, готовится классический рецепт смеси. Подразумеваются такие пропорции:
- одна часть цемента;
- две части речного песка;
- три части щебня.
Пример нехитрых подсчётов количества раствора: имеются квадратные формы 30×30 см и толщиной 4 см. Одна плитка будет объёмом 0,04×0,3x 0,3= 0,0036 кубических метра. Если планируется изготовления ста единиц, то получается, что потребуется 0,36 м3 раствора.
Вышеописанный рецепт раствора предполагает три компонента, которые насчитывают шесть частей. Поэтому, объём одной части будет равняться 0,06 куба (0,36/6). Это получается необходимый объём цемента. Соответственно, песка понадобиться в два раза больше – 0,12 кубических метра, а щебня – 0,18 кубов.
Для удобства измерения можно использовать десятилитровое ведро, которое в кубических метрах имеет объём 0,01. Таким образом, для получения ста плиток из примера, понадобиться шесть вёдер цемента. Поскольку все замеры не отличаются точностью, рекомендуется покупать материалы с десятипроцентным запасом.
Для армирования проволоку лучше не приобретать. Наилучшим вариантом станет сетка рабица, имеющая ячейки размером 50 на 50 мм. Также неплохим вариантом будет стальная сетка для штукатурки. Оптимально использовать сетку из оцинковки, можно взять даже б/у.
Расчет её количества также очень простой – нужно определить площадь одной плитки 0,3×0,3=0,09 квадратных метров.
Перед началом изготовления плитки подготавливаются формы. На сегодняшний день они бывают самых разнообразных форм и размеров, самыми простыми являются квадратные.
Оборудования и инструменты для изготовления тротуарной плитки
В начале работы необходимо подготовить оборудование и инструменты. Если вибростол человек сможет изготовить самостоятельно, то вибропрессовочный станок необходимо купить уже готовый.
Затем требуется выбрать форму для плитки. По стандарту – это квадрат или в виде кирпича. Для этого вида необходимо сделать опалубку из фанеры или дерева. Если рассматривать производство тротуарной плитки в домашних условиях более сложными вариантами, то лучше задействовать полиуретановые либо силиконовые формы. С их помощью плитка получается, как в магазине. А также есть возможность сделать плитку, аналогичную натуральному камню.
Тротуарная плитка своими руками
Важные нюансы в производстве: предупреждение ошибок
При отсутствии требуемых навыков исключить вероятность появления погрешностей практически невозможно. Наиболее распространены следующие ошибки:
- Неравномерное распределение краски. Пятна могут сделать материал менее привлекательным.
- Если стенки формы не обработать, то плитку будет сложно извлечь. При прикладывании большого усилия можно нанести непоправимый дефект.
- Пузырьки и отверстия указывают на то, что заготовка подвергалась воздействию вибрации на протяжении слишком короткого периода. Поры становятся причиной снижения морозостойкости и прочности.
- Поверхность начала крошиться при эксплуатации. Неправильное сочетание требуемых компонентов становится причиной, по которой материал может слоиться.
Соблюдение основных рекомендаций обеспечивает длительную эксплуатацию тротуарной плитки.
Этап 4: Технология укладки плитки
Последний этап – непосредственное сооружение дорожки из тротуарной плитки. Начинать укладку нужно только от себя – так вы не деформируете подготовленное основание. Согласно выбранной схеме установите первую плитку, отрегулируйте ее положение и зафиксируйте на основании, аккуратно подбивая киянкой.
Ориентируясь на первый элемент, уложите всю дорожку, сохраняя зазоры в 2 мм. Каждую плитку утрамбовывайте киянкой, чтобы она крепко «садилась» в основание. Периодически проверяйте высоту покрытия – если заметите, что какой-то элемент уложен неровно, с помощью мастерка аккуратно приподнимите его, отрегулируйте положение и заново зафиксируйте на дорожке.
После того как тротуарная плитка будет уложена, заполните швы или песком, или сухим цементно-песчаным составом. Затем устраните излишки наполнителя и тщательно увлажните зазоры. Швы должны быть плотными, так как на них будет приходиться часть нагрузки, которую будет брать на себя дорожка.
Совет. Для заполнения швов используйте только чистый песок, который не содержит никаких органических примесей, чтобы вскоре между плитками не появилась растительность.
Ходить по уложенной дорожке можно только спустя 2-3 дня после ее обустройства.
Укладка тротуарной плитки – относительно недорогой, но эффектный способ облагородить придомовую территорию. Как видим, обустройство дорожек не требует профессиональных навыков или сложного инструментария – тропинки вполне реально сделать своими руками. Так что внимательно изучите пошаговую инструкцию укладки и можете смело приступать к работе.
