Требования к устройству дымохода
Безопасность газового котла напрямую связана с правильным монтажом дымовентиляционной системы, которая должна выводить все отработанные газы в атмосферу.
К установке дымохода предъявляют следующие требования:
- Дымоход не должен обладать количеством поворотов больше 3-х.
- Диаметр газохода обязан совпадать с размером указанным заводом-изготовителем котла.
- Край трубы размещают на 500 мм выше конька кровли.
- Отверстие для прохода дымовой трубы через строительные конструкции задания, выполняют больше диаметра трубы, щели между ними закладывают огнеупорным материалом, особенно в районе деревянных узлов.
- Система дымоотвода должна иметь конденсатоотводчик в нижней части трубы и дефлектор на верхней.
Советы по монтажу
Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.
Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.
В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.
Открытую схему подготовить проще всего
Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями
Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.
Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.
Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.
Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.
Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.
Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.
Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел
К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.
Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.
Источники
- https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
- https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
- https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
- https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
- https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
- https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/
Материал остекления
При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.
Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.
Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.
В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.
Площадь котельной и остекления
Поскольку проектирование пристройки возлагается на частное лицо, необходимо ознакомиться с технической документацией.
Хоть котёл не занимает много места и установка дополнительного оборудования не предусматривается, площадь помещения не может составлять 2-3 квадратных метра.
Минимальные размеры котельной частного дома
Согласно СП 402.1325800.2018, высота помещения должна составлять не менее 2,5 метров. Суммарный объём воздуха в ней должен быть от 15 кубов, а значит площадь – минимум 6 квадратов. Параметры помещения рассчитывались для среднего класса оборудования мощностью до 150 кВт.
Обычно частный сектор использует такие модели котлов.
Помещение может иметь смежную дверь с жилым либо эксплуатироваться как отдельная пристройка со входом только с улицы. Независимо от наличия смежной двери выход на улицу должен быть в любом котельном помещении. Двери для таких комнат следует использовать из негорючих материалов, шириной минимум 80 см.
Со стороны улицы можно установить дверь со стеклом, тогда в котельной станет светлее
Размер окна для котельной в частном доме также регламентируется строительными правилами.
Достаточно проёма в 0,5 м2. Но эта цифра рассчитывалась для стандартных 15 кубов воздуха в комнате. Если размер котельной больше, то на каждый м3 необходимо добавлять по 0,03 м2 площади окна.
Такие требования прописаны не только в своде правил по обслуживанию газового оборудования. Это норма естественной освещённости даже в жилых комнатах.
Если в котельной монтируют электрический водонагревательный бак, увеличение площади или объёма помещения не нужно
Важно только правильно расположить газовое оборудование, соблюдая требования пожарной безопасности
Выбор места размещения газового котла
Выбор такого места может выполняться специализированной организацией в ходе разработки проекта установки газового котла. Собственник должен только согласовать с проектной организацией предпочтительное место из возможных вариантов:
- На кухне;
- в цокольном или чердачном помещении;
- в нежилом помещении, например, в гараже и мастерской;
- в пристройке к жилому зданию.
Таким образом, просто взять и разместить газовый котел в доме не получится. Необходимо будет выполнить все многочисленные требования проекта установки котла, СНИП, правил газовой, пожарной и санитарной безопасности.
Только тогда собственник такого отопительного устройства сможет получить разрешение на его эксплуатацию.
Нормативные документы при монтаже газового котла
Все тонкости монтажа систем газопотребления, газораспределения и объектов СУГ (сжиженные углеводородные газы) установлены в основных нормативных документах по проектированию и строительству газораспределительных систем, а именно – в сводах правил или сокращенно СП.
Устройство котельной в обязательном порядке должно соответствовать трём основным СП. Это обусловлено потенциальной взрывоопасностью оборудования, в котором используется легко воспламеняющийся природный газ, к тому же топливо находится под максимальным избыточным давлением порядка 0,07 МПа.
При оформлении понадобятся следующие нормативные документы:
- СП 42-101-2003 действует с 8 июля 2003 года и отражает достоверные (полученные опытным путем в независимых экспериментальных условиях) научные данные, которые позволяют реализовать на практике соответствующие технические решения в области проектирования и строительства газораспределительных систем из металлических и полиэтиленовых труб.
- СП 62.13330.2011 вступил в силу с 1 января 2011 года, и стандартизирует устройство газораспределительных систем.
- СП 402.1325800.2018 утвержденный Министерством строительства и жилищно-коммунального хозяйства с 5 декабря 2018 г, раскрывает требования при использовании систем газопотребления в жилых домах.
Кроме того, дополнительная информация по пожаробезопасности и оснащению современных котельных содержится в разных частях других нормативных документов. В пятом разделе свода правил СП 281.1325800.2016 представлены современные конструктивные решения теплогенераторных
Стоит обратить внимание и на раннюю редакцию СП 41-104-2000 по проектированию автономных источников теплоснабжения, здесь больше конкретики. В СП 7.13130.2013 указаны требования к пожарной безопасности в дымоходе систем теплоснабжения
В СП 31-106-2002 в частях 6.2 и 6.3 отмечено положение об эксплуатации тепловых сетей в одноквартирных жилых домах, п. 4.4.8 упоминает об установке насосов в помещении с теплогенератором. СП 124.13330.2012 объясняет нормы устройства котельной в отдельно стоящем здании.
Квалифицированные специалисты должны уметь пользоваться подсказками из перечисленных СНиПов для грамотного монтажа газовой котельной в частном доме. В них содержатся рекомендательные инструкции по расположению оборудования и труб, расстоянию между компонентами тепловой сети, всех точек и выходов для обогрева или подачи горячей воды.
Обратите внимание! В своде правил 89.13330.2016 указаны Размеры газовых котельных в частных домах по котельным мощнее 360 кВт, что уже относится к многоэтажным строениям от 3 тыс. квадратов
Таким образом ссылаться на них при установке обычного газового котла неправильно.
Нормы помещения для котла с закрытой топкой
Нормативные требования для монтажа газового агрегата с закрытой топкой не такие требовательные. Это связано с надежной системой дымоотвода данных модификаций.
Схема с закрытой топкой
В них удаление уходящих котловых газов производится из закрытого топочного пространства в коаксиальную трубу. Через нее же, прямо с улицы, выполняется принудительная подача свежего воздуха, для обеспечения полного сгорания топлива.
В связи с этим модификации котлов мощностью до 60 кВт допускается ставить в произвольном нежилом помещении, удовлетворяющим таким требованиям:
- Высота помещения не ниже 2.2 м;
- полный объем — свыше 7.5 м3;
- надежная приточная вентиляция;
- стены и пол из прочных пожароопасных материалов.
Пошаговая установка оборудования
Перед началом монтажных работ стоит убрать все элементы упаковки и проверить укомплектованность агрегата. Наличие всех необходимых деталей можно проверить по списку в прилагаемой инструкции по эксплуатации.
Фото с источника https://avtovelomoto.by
Для установки настенного котла в деревянном доме чаще всего используют двухконтурные приборы с закрытой системой отопления. Поэтому стоить подробно описать работы по монтажу именно такого оборудования.
Этап 1. Установка настенной крепёжной системы
Чтобы правильно повесить агрегат на стене, необходимо использовать специальные кронштейны. Они должны выдерживать вес котла и оборудования к нему, и, вместе с тем, удерживать его в одном ровном положении, не допуская наклонов и перекосов. Обычно они уже входят в комплект с отопительным теплогенератором. Крепежи для их укрепления необходимо выбирать в соответствии характеристикой материала стены.
На стену должна быть нанесена специальная разметка, которая будет обозначать точное место каждого элемента отопительного оборудования. Это делается с помощью специального бумажного трафарета, который должен быть в комплекте с оборудованием. Он поможет наметить точные места для отверстий под крепёжные элементы.
После надёжного закрепления кронштейнов на стену, на них можно навешивать сам котёл. К отоплению, помимо самого газового котла понадобится выполнить монтаж труб для подачи теплоносителя.
Этап 2. Установка труб для отопительной системы
Поскольку система отопления может быть разной, число подключённых труб может отличаться. Но, в любом случае, сначала нужно убрать заглушки с патрубков отопительного прибора.
Для защиты котла от попадания внутрь частичек грязи вместе с поступающей из скважины (из центрального водопровода) водой стоит подсоединять вход обратки с сетчатым фильтром. Если водопроводная вода слишком жёсткая, нужно продумать дополнительное оборудование, чтобы накипь не скапливалась на стенках системы отопления. Иначе отопительный котёл будет служить гораздо меньший срок.
Все соединения обязательно выполнять в строгом соответствии со всеми правилами и нормативами. Обязательно проводить надёжную герметизацию каждого крепления не только для безопасности, но и для экономии газа. В качестве герметика может служить краска, пакля или современные материалы для уплотнения резьбы.
Это сильно упростит ремонт оборудования, если случится какая-либо неисправность. Также наличие кранов поможет исправить завоздушивание радиаторных батарей.
Этап 3. Подсоединение к водяному контуру
Работы по подключению воды такие же, как и при установке отопительных труб. Отличаются они лишь в диаметре труб и использовании кранов.
Подача холодной вода должна быть оснащена фильтром, чтобы исключить попадание в теплогенератор лишних частиц, которые могут вывести из строя всё оборудование.
Этап 4. Запуск газовой магистрали
Запуск настенного теплогенератора может проводить только инспектор газоснабжающей организации с допуском, ведь любая ошибка на данном этапе может обернуться очень плачевно. Прежде чем настраивать газовую магистраль и вводить котёл в эксплуатацию, правильность подключения ещё раз проверяет специалист.
Перед тем, как запустить котёл он удостоверится, выполнены ли нормы установки газового котла. Первый запуск тоже производится при нём.
Этап 5. Подключение к сети электричества
Это актуально только для агрегатов с закрытой камерой, поскольку они работают на электричестве. Обычно бывает достаточно типовой трёхпроводной схемы. Знатоки советуют подключать котёл к электричеству только с помощью стабилизатора, который убережёт систему от скачков напряжения и не позволит оборудованию выйти из строя.
Этап 6. Подключение к дымоотводу
Оборудование с закрытой камерой сгорания подключить к дымоотводу достаточно просто. Для этого проводится подготовка специальных коаксильных труб. Если котёл устанавливается в многоквартирном доме, его нужно подключать к общему дымоходу.
При установке открытого газового котла в частном доме обязательно наличие индивидуального дымохода. Прибор соединяется с ним с помощью трубы определённого сечения. Если дымоход ранее был в употреблении, его необходимо тщательно очистить от сажи и возможного мусора. Труба должна быть установлена под небольшим углом в сторону котла.
Основная классификация котлов газового типа
Популярность такого оборудования заставила производителей разрабатывать модели с разными особенностями, которые бы привлекли внимание потребителя. Именно поэтому классификацию можно проводить с учетом:
- Конструктивных особенностей;
- Показателей мощности;
- Способа монтажа;
- Вида розжига.
Газовые котлы, если проводить анализ конструктивных особенностей, бывают одно- или двухконтурными. Первые обеспечивают в частном доме либо беспрерывное отопление либо, используются для нагревания воды (подается в раковины, в смесители для обеспечения водных процедур) и обозначаются как АОГВ. Вторые считаются универсальными и выполняют обе задачи одновременно. Причем, особенность их конструкции может заключаться в наличии специального бойлера или моментальном подогреве проточной воды до нужных температурных показателей. Для обозначения такого оборудования используется аббревиатура АКГВ.
Что касается способа монтажа, то котел может быть напольным или настенным. Вторые более популярны — не требуют наличия отдельного дымоотвода с хорошей тягой, занимают гораздо больше места и при их установке можно обустраивать вывод остаточных продуктов горения непосредственно на улицу. Но для отопления в частном доме большой площади более рационально использовать именно напольное газовое оборудование.
Вентиляция
Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.
Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.
Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.
Общие требования к помещению
К каждому помещению оборудованным газовым котлом предъявляются свои требования, ряд из которых общие.
- К котельной любого типа должна быть подведена вода для подпитки системы и канализация для слива теплоносителя.
- Обязательная вентиляция и вывод продукта сгорания через дымоход. Если котел малой мощности до 30 кВт, то можно вывести выхлоп через стену.
- Обязательно наличие естественного освещения. Остекление должно быть площадью не менее 0,8 м2, а затем нормируется на 1 м3 — 0,03 м2 остекления. Окно должно быть распашное и открываться наружу.
- В окне должна быть форточка или фрамуга для проветривания при утечке газа.
По последней версии СНиП, помещение для газового оборудования для ГВС и отопления мощностью свыше 60 кВт должно быть оборудовано системой контроля загазованности воздуха, которая в случае срабатывания прекращает подачу газа автоматически.
А при определении размеров котельной, для бойлера и отопительного котла, их мощность суммируется.

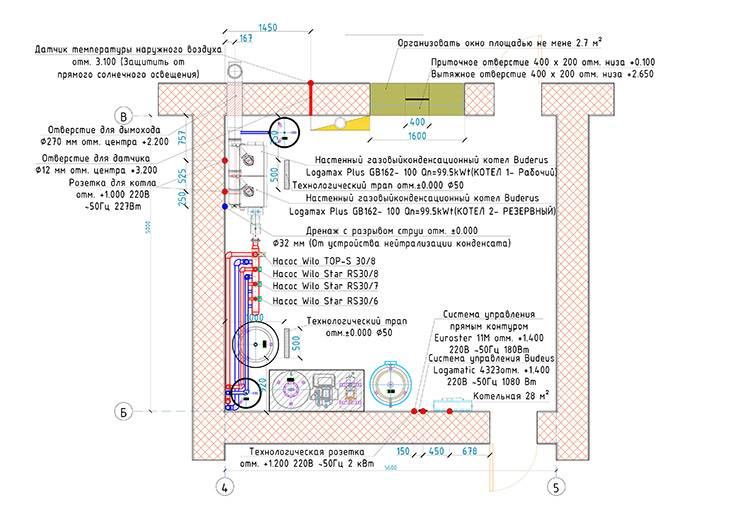

Требования к окнам в газовой котельной
Параметры помещения, предназначенного для размещения котельной или бойлерной, определяются строительными нормами и правилами:
- минимальный объем — 15 м³;
- минимальная площадь — 6 м²;
- высота от чистового пола до чистового потолка — 230 см и больше;
- отделка выполняется негорючими материалами;
- настенный котел крепится в 1 м от пола и выше, расстояние от него до ближайшей стены должно быть больше 1 м.
Если дополнительно устанавливается колонка для нагрева воды, то размер котельной можно не увеличивать.
Если помещение намного больше, его нужно разделить перегородкой из негорючих материалов. Эти правила применяются для оборудования, использующего газовые котлы до 150 кВт, в частном доме мощность используемых котлов меньше. 1 кВт мощности котла хватает для отопления 10 м² жилой площади.
Бойлерные для частных домов более 1500 м² оборудуются в отдельно стоящих постройках, возводимых с соблюдением норм пожарной безопасности, взрывобезопасности.
Если мощность котла не превышает 60 кВт, допускается его размещение в кухонном помещении, при этом необходимо соблюдать правила пожарной безопасности, в том числе касающиеся вентиляции и оборота воздуха на кухне.
К окну в котельной применяются не только требования по размеру, но и конструкционные требования. Нельзя использовать стеклопакеты — только остекление в одно стекло. Это связано с тем, что окно газовой бойлерной — это легкосбрасываемая конструкция, предназначенная для отведения ударной волны в случае взрыва газа наружу, чтобы не допустить повреждения дома. Окно должно быть с форточкой, чтобы была возможность проветрить бойлерную при утечке газа.
Окно в котельной, кроме функции проветривания и отведения взрывной волны, служит и для естественного освещения помещения с газовым оборудованием, чтобы в бойлерной можно было ориентироваться в случае нештатной ситуации с отключением электричества.

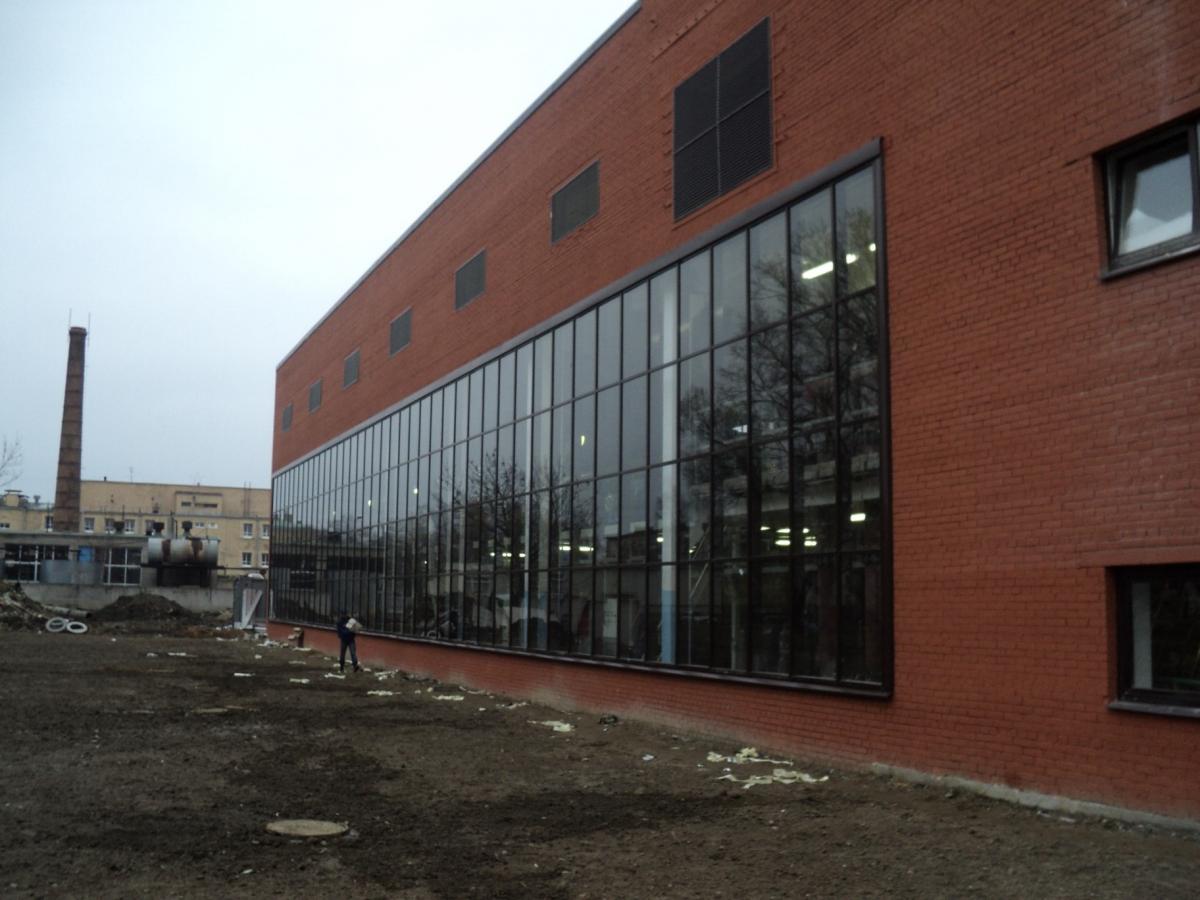

Легкосбрасываемые оконные сооружения
Легкосбрасываемая ограждающая конструкция (ЛСК) — оконное стекло, которое легко разрушается при чрезмерном давлении в случае аварийной ситуации. Оконный проем полностью высвобождается, в то время как все несущие конструкции здания сохраняют свою целостность.
Легкосбрасываемые конструкции окна
Для остекления ЛСК запрещено использование армированного стекла, так как оно слишком прочное и не разрушается под воздействием нагрузок. То же самое касается поликарбоната, триплекса и сталинита.
Это может быть:
- поворотная створка, которая при взрыве газа даже при небольшом превышении давления распахивается наружу либо крутится вокруг крепежных элементов;
- смещаемый элемент, включающий в себя оконную раму со стеклопакетом – при возникновении аварийной ситуации конструкция разваливается, вылетая на улицу.
Для оснащения оконных блоков топочной, функционирующей на газе, используют предохранительные запорные механизмы, защелки и саморазрушаемые крепежные элементы. В их функции входит обеспечение беспрепятственного освобождения смещаемого или поворотного устройства под воздействием чрезмерного давления.
Таким образом, значение имеет не только размер оконного блока. С его помощью освобождается проем для выхода образовавшейся энергии при взрыве топочного оборудования.
Материал остекления котельной
Стоит особо помнить, что любая оконная конструкция должна быть изготовлена из алюминиевого или пластикового материала. Эти материалы считаются практичными и устойчивыми, к тому же они считаются экологичными видами. Каждый из них должен отвечать требованиям, то есть должен иметь является устойчивыми при любых температурных воздействий.
Именно алюминиевый профиль может защитить от любых погодных явлений. И при сильном ветре на улице не даст создать сквозняк и потушить огонь в котле. Благодаря чему не будет возникать пожароопасный момент.
Кроме того, необходимо будет согласовать основные требования, где могут быть учтены наличие однокамерной и двухкамерной конструкции стеклопакет. Благодаря этому вы сможете сохранить тепло в помещении и создать комфорт при нахождении в нем.
Легкосрабатываемые конструкции
Итак, основные функциональные данные легкосрабатываемой конструкции обычно заключаются в основном сбросе лишнего давления, который зачастую образуется внутри каждого котельного помещения в момент аварийного момента. Здесь срабатывает механизация саморазрушения и полного высвобождения оконного проема от установленной конструкции. Этим полностью сохраняет основную целостность всех несущих конструкций всего здания.
Одним из более конструктивным вариантом считается род всех сооружений, где в обязательном порядке устанавливаются только легкосбрасываемые оконные конструкции: помимо наличия пожарной безопасности, а также защищенности от возможного взрыва будут вполне удовлетворены практически все вопросы относительно параметров по освещению, в том числе с учетом вентиляционной системы и температурного режима.
Основной принцип действия по сбрасыванию оконной конструкции бывает совершенно разным. При увеличении давления внутри всего помещения будет разрушено основное стекло, или же вся основная конструкция в целом. Крепежная система отсоединится от места монтажа. При всеобщем расчете используемой площади для остекления любого производственно-промышленного помещения будет учитываться не только общая площадь здания, но и его функциональные данные.
Но вот устойчивость и прочность в данном случае не учитывается, так как должны будут легко сбрасывать при любом напоре давления. А толщина стекол, в том числе и устойчивость к разным воздействиям к любым неблагоприятным факторам, к которым зачастую может относиться только любое избыточное давление при возможном взрыве или же пожаре.
Материал остекления
Пластиковое окно в котельной
При оборудовании помещения под газовый котел важно обращать внимание на материал, из которого оно сделано. Конструкции могут быть изготовлены из алюминия или металлопластика. Материалы считаются практичными и устойчивыми к высоким температурным воздействиям
Материалы считаются практичными и устойчивыми к высоким температурным воздействиям
Материалы считаются практичными и устойчивыми к высоким температурным воздействиям.
Алюминий
Профиль из алюминия позволит защитить конструкцию от любых погодных условий. Он обеспечит хорошую герметизацию. Даже при сильном порыве ветра огонь в котле не погаснет. Это исключает возникновение пожароопасной ситуации.
Пластик
Требованиями безопасности не запрещается установка металлопластиковых конструкций в помещении котельной. Стеклопакет может быть однокамерным и двухкамерным. Это поможет сохранить тепло.
Что можно разместить в топочной
Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.
В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.
Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.
Требования к дверям
В топочных используют два типа дверей:
- наружные без усиления для выхода на улицу;
- внутренние противопожарные для связи с жилыми помещениями.
Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.
Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.
Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.
На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.
Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.
Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.
Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.
Перед обустройством котельной нужно составить перечень оборудования, которое планируется установить в загородном коттедже. В первую очередь сюда относятся агрегаты, обеспечивающие работу системы отопления, холодного и горячего водоснабжения (ХВС, ГВС), различные электроустановки. Приведем полный перечень:
- источники тепла – котлы на разных видах топлива, внутренние блоки геотермального теплового насоса;
- агрегаты для приготовления горячей воды – бойлер электрический либо косвенного нагрева, газовая колонка, проточный водонагреватель;
- буферная емкость нужного объема;
- гидравлический разделитель (гидрострелка) с коллектором;
- гребенка со смесительным узлом для водяных теплых полов;
- оборудование ХВС и водоочистки – фильтры, гидроаккумулятор, насос, автоматика (реле давления);
- элементы обвязки – трубы, циркуляционные насосы, расширительные баки, запорная и регулирующая арматура;
- домовой электрощит.
Электрощит тоже допускается устанавливать внутри теплогенераторной, на отдельном простенке. На оставшейся свободной площади можно расположить громоздкую бытовую технику, например, стиральную машину, морозильную камеру.
Из приведенного перечня выбираем необходимое оборудование, руководствуемся проектом либо актуальной схемой отопления и водоснабжения. Рисуем планировку комнаты в масштабе и переходим к проектированию – размещению всех водо– и теплоснабжающих агрегатов. Но сначала придется изучить…
