Плуг: изготовление своими руками для мотоблока и других видов, теория и практика

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Плуг своими руками чертежи

После того как у меня появилась мотолебёдка сельскохозяйственная, изготовленная своими руками, которая используется для вспашки огорода стал вопрос: купить плуг или изготовить своими силами? Пройдясь по магазинам и базару г. Смоленска возникает странное ощущение того, что выпускаемые промышленностью плуги для мотоблока представляет из себя печальное зрелище.

Следующий шаг найти что-нибудь толковое – поиск в интернете. К моему удивлению на просторах русскоязычной сети плавает 3-4 оригинальных описания с чертежами (этот факт меня удивляет очень сильно). Шаг следующий – смотреть, чем пользуются окружающие. Купить подходящий плуг не удалось было принято решение изготовить плуг своими руками. Исходя из того что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки к нему предъявляются требования:

1. Ширина вспашки – до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не зарываясь и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4.Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную мотолебедку для вспашки и опробовал несколько вариантов, последние несколько лет он остановился на варианте, оптимизированным под самодельную мотолебедку для огорода, а и именно под посадку картофеля с расстоянием между рядами 60 см. Так же имеются самодельный окучник для мотолебедки и картофелевыкапыватель, изготовленный своими руками, все это можно посмотреть на соответствующих страницах сайта.

Чертеж плуга

Чертеж полевой доски.

По этому шаблону гнется отвал, до совпадения двух профилей а дальше сваривается под углом.

Используя чертеж самодельного плуга необходимо на плотной бумаге нарисовать шаблон выкройки плуга, а потом перенести картинку на металл и вырезать болгаркой заготовку. Лично я использовал материал нержавейку толщиной 1,8 мм. Многие часто применяют лист 2-3 мм. Режущая часть плуга усилена полоской более толстого металла. Кто-то предлагает для этих целей использовать диск от циркулярки, кто рессору от « москвича». Из личного опыта, если дачный участок на семью из 4-х человек пахать весной и осенью обрабатывая шесть соток, гнаться за свехпрочностью не стоит. Выгодней изготовить легкий, но достаточно прочный для своих задач плуг. Лучше через 10 лет что-то подремонтировать или заменить, и то, если потребуется, чем все 10 лет таскать утяжеленную конструкцию самодельного плуга. Лишний вес ни к чему.

Так выглядит система регулировки ширины вспашки. Переставляя большое колесо можно в значительных пределах менять ширину вспашки. Когда сажаю картофель ставлю захват 30 см, за два прохода получается между рядами расстояние 60 см. Под осеннюю перепашку огорода или при перепахивании целины захват делаю по меньше. Маленькое колесо сделано таким широким, что бы плуг не вдавливало в землю.

Посмотрев рисунки ниже, можно представить основные принципы работы самодельного плуга, а точнее направляющей системы, которая позволяет плугу без участия пахаря двигаться строго по прямой на установленных глубине и ширине вспашки. Ширина вспашки регулируется перемещением большого колеса, которое при смещении точки приложения усилия тяги как показано на рисунке, прижимается к борозде, что и позволяет плугу повторять направление предыдущей борозды. Плуг незначительно поворачивается, что увеличивает ширину вспашки. По факту ширина носовой части в перпендикулярном направлении оси движения плуга меньше чем 300 мм, однако, указанная ширина доступна для вспашки.

Колесо плуга идет по дну пропаханной борозды и такая ситуация наблюдается от предыдущей борозды к последующей. В результате приложения силы тяги действует сила, направленная на углубление плуга, пока плуг не станет по оси колеса, как показано на рисунке, в результате все силы уравновешиваются, и система работает очень стабильно. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разницы диаметров колес, а плавная осуществляется регулировкой наклона плуга. На данном этапе отпала необходимость использования ручек для управления плугом, разве что для каких то особенных условий пахоты.

Пашет не только рыхлую землю как на видео, но и целину

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

• однокорпусные и двухкорпусные;
• поворотные или оборотные;
• роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями

Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

• отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
• безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Навесные механизмы тракторов Т-150 и T-150K

Они устроены одинаково, небольшие различия имеются лишь в узлах крепления деталей механизма к остову трактора.

Основные, части навески — подъемный вал 9, подъемные рычаги 5 и 10, упорный рычаг 3, два раскоса (детали 12 и 16), три тяги и две ограничительные цепи 24. Подъемный вал свободно поворачивается в опорных втулках оси 2, а подъемные рычаги неподвижно насажены на его елочные шлицы. Внизу левого рычага 5 имеется площадка, в которую упирается рычаг 29 штока. Нижний паз этого рычага входит в головку штока гидроцилиндра и соединен с ней пальцем. Упорный рычаг 3 свободно проворачивается на валу 9 и может нижним концом упираться в верхнюю полку лонжерона задней полурамы трактора.

Если же заблокировать рычаги 29 и 5 установкой пальца в их соосные отверстия, то втягивающим движением штока гидроцилиндра машина будет опускаться, а ее рабочие органы принудительно углубляться. Чтобы надежно удержать навешенную машину в транспортном положении, например, при переездах на повышенных скоростях, нужно, повернув рычаг 3, совместить его верхнее отверстие с отверстиями рычагов 29 и 5 и заблокировать эти три рычага пальцем 4. Тогда нижний конец рычага 3 упрется в торец рамы трактора (б) и поднятая машина не опустится.

Регулирование на тяжелых агрегатах

Выше описывалась технология регулировки легкой мототехники, которая в основном и применяется на дачных участках. Но существуют и тяжелые модификации. Основное их различие в том, что тяжелые в несколько раз мощнее и массивные остальных моделей. Кроме того, они оснащаются дизельными моторами. Подобный выбор объясняется тем, что при равном количестве оборотов, дизельный мотор обладает большим вращательным моментом, чем карбюраторный. Монтаж и корректировка плуга на этот вид техники нисколько не различаются с представленными выше. Единственное, что нужно обозначить – регулировку желательно выполнять 2-м рабочим в силу того, что масса тяжелых агрегатов иногда превышает 200 килограммов.

Общие правила регулировки

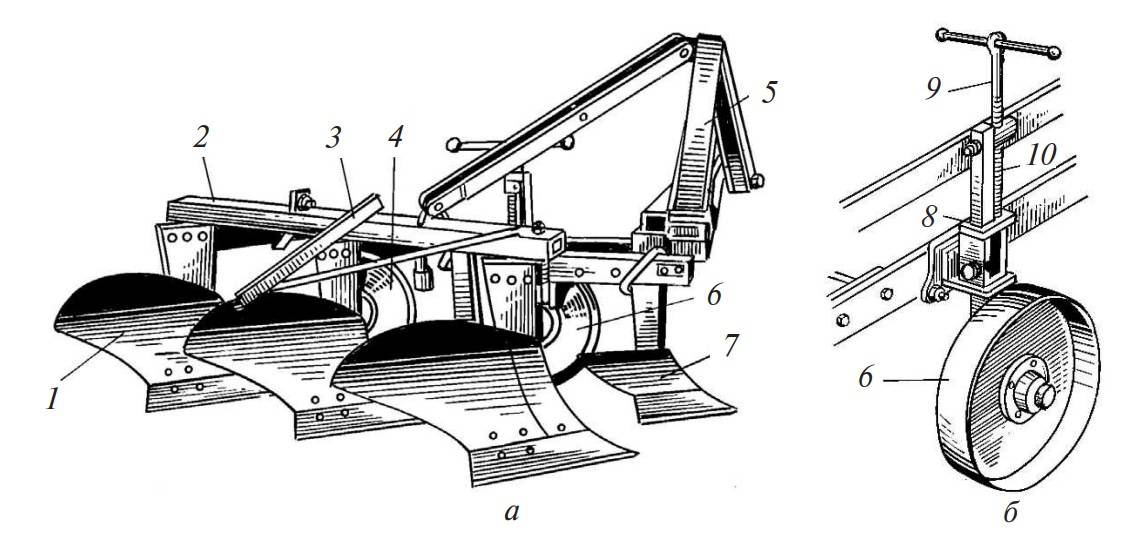

Плуг, устанавливаемый на сельхозтехнику, состоит из ножа, предплужника и корпуса. Дополнительными элементами считаются почвоуглубитель и углосним.

При установке на трактор основное значение имеет состояние корпуса и его составных частей:

• отвала;
• полевой доски;
• лемеха;
• боковины с пяткой;
• стойки.

Перед тем как настроить плуг, необходимо правильно установить сам трактор. Для этого машину помещают на ровный асфальтированный участок, под левые колеса подкладывают деревянные бруски. Для полноприводной сельхозтехники высота брусков под переднюю и заднюю пару должна быть одинаковой, для формулы 4×2 – высота переднего бруска на 3 см выше заднего.  Размер таких «подкладок» зависит от необходимой глубины вспашки и считается на 10% меньше от этого показателя.

После того как бруски будут поставлены под колеса трактора, начинают регулировать сам плуг. Пахотное устройство ставят параллельно земле, хотя сама машина будет стоять под наклоном. Смещение вправо или влево относительно навески производят при помощи регулировочного винта. Это позволяет варьировать величину захвата первого корпуса. Все работы проводят в балансе с внутренней поверхностью колеса, выдерживая расстояние между колесом и носком захвата не более 30-32 см.

При настройке отвала обязательно проверяют равномерность расстояний между этим элементом на всех корпусах. Для этого вращают специальный винт, который позволяет менять угол наклона вперед или назад. От этих параметров зависит работа по укладке обернутого пласта земли. Если отвал будет выгнут вперед, то укладка будет более плоской.

Кроме регулировки плуга важно правильно подсоединить этот агрегат к самому трактору, чтобы обеспечить требуемую глубину вспашки. Для этого максимально укорачивают раскос правой тяги на навеске и меняют длину для центральной тяги

Клиренс под первым корпусом плуга делают от 25 см, а ограничительные цепи подтягивают в таком положении, чтобы боковое отклонение концов нижних тяг было до 2 см в обе стороны.

Глубину вспашки регулируют при помощи регулировочного винта опорного колеса.

Ориентируются на специальные метки, соответствующие определенному заглублению.  После выравнивают раму плуга, что обеспечивает равномерную глубину вспашки с двух сторон. Для этого смотрят на положение лемехов относительно горизонтальной оси. Если завышена правая сторона, то удлиняют правый раскос для нижней тяги навески. Если левая, то регулируют левый раскос. Если завышена задняя часть, то работают с величиной длины центральной тяги.

Как подготовить к работе?

Подготовка агрегата к работе включает в себя установку грунтозацепов, а также навешивание и регулирование плуга.

Установка грунтозацепов. Данные приспособления представляют собой металлические колёса диаметром до 60 см и шириной 17- 20 см. В продаже встречаются и более тонкие образцы, однако покупать их не рекомендуется. Это обусловлено тем, что с тонкими зацепами сделать ровную борозду очень трудно: мотоблок будет болтать в разные стороны и справляться с ним в таких условиях довольно проблематично. Для того чтобы установить грунтозацепы, агрегат ставят на ровную площадку, откручивают родные колёса с резиновыми шинами и снимают ступицы.

Ступицы зацепов несколько длиннее обычных, поэтому их использование приводит к увеличению ширины колеи, из-за чего мотоблок становится более устойчивым. После того как ступицы будут надёжно закреплены на них монтируют грунтозацепы. При навешивании металлических колёс необходимо следить за тем, чтобы протектор сужался вперёд. Желательно выбирать зацепы таким образом, чтобы после их навешивания общий вес агрегата был больше 70 кг. В ином случае машина будет пробуксовывать и обработка получится неравномерной и некачественной. В случае приобретения слишком лёгких грунтозацепов необходимо позаботиться о дополнительном утяжелении конструкции. Для этого можно приобрести набор дополнительных грузов, установка которых обеспечит нужный вес.

Установка и регулирование плуга. Закрепление плуга выполняется посредством сцепок, которые крепятся к агрегату при помощи шкворня. Соединение сцепки и агрегата рекомендуется сделать с люфтом в 5-6 градусов. Если зафиксировать плуг неподвижно, то при вспашке он начнёт мотать мотоблок из стороны в сторону, что обусловлено неравномерным воздействием на него почвы. При соединении сцепки с плугом затягивать гайки до конца не рекомендуется. Это обусловлено тем, что впереди предстоит процесс регулировки, во время которой их не раз придётся то затягивать, то ослаблять.

Для выполнения регулировки необходимо установить агрегат на кирпичи или сложенные друг на друга доски. Высота такой конструкции должна равняться глубине вспашки и составлять 20-25 см. Грунтозацепы при этом следует зафиксировать, обеспечив тем самым мотоблоку полную неподвижность. Затем плуг располагают так, чтобы полевая доска всей своей длиной лежала на земле. Стойка плуга при этом должна быть расположена строго перпендикулярно земле и параллельно по отношению к внутреннему торцу зацепа.

Затем регулируют угол уклона полевой доски, при этом расстояние от носа плуга (лемеха) до пятки должно соответствовать 3 см. Если регулировкой наклона пренебречь, то при работе плуг начнёт зарываться в грунт, двигатель будет перегреваться и работу придётся остановить. Далее следует отрегулировать ширину колеи. Для этого правую кромку лемеха выставляют в одну линию с внутренней частью правого грунтозацепа.

Запуск агрегата. Перед тем как запустить бензиновый или дизельный мотор, необходимо проверить уровень масла и залить топливо в бак. Двухтактные бензиновые модели работают на смеси бензина и моторного масла, в то время как мощные четырёхтактные «употребляют» чистый бензин марок А-92 и А-95. При заправке мотоблока дизельным топливом следует учитывать температурный режим и в холодное время года заливать зимнюю солярку. Также перед пуском следует проверить работоспособность руля, газа, реверса и сцепления, после чего можно заводить.

Для включения бензинового двигателя, оборудованного ручным стартером, открывают кран на топливном баке и выставляют рычаг подсоса в режим «Запуск». Затем, не включая зажигания, выполняют от 3 до 5 движений стартера, после чего включают зажигание и запускают двигатель. Как только двигатель запустился, подсос сразу переводят в режим «Работа». На мотоблоках, оборудованных электростартером, пуск мотора выполняется ещё проще. Для этого просто включают зажигание, электронасос при этом закачивает топливо в карбюратор и двигатель заводится.

Перед запуском дизельного двигателя весь находящийся в системе воздух выгоняют электрическим стартером, и после того как его место займёт солярка, двигатель запускают. Если же мотор оборудован ручным стартером, то просто открывают кран подачи солярки, устанавливают газ и нажимают на декомпрессор. Затем производят несколько качков стартером, декомпрессор встаёт на место и мотор заводится.

Навесной механизм трактора Т-150К

Механизм навески трактор выполнен по единой рычажно-шарнирной схеме. С помощью стойки и оси подвеса машину присоединяют к задним концам трех продольных тяг навески, а тяги, в свою очередь, передними шарнирами — к трактору в трех или двух точках.

Схема навески Т-150

Для того чтобы понять принцип работы навески трактора Т-150, необходимо изучить её схему, мы привели её ниже с подробным описанием.

а-навесной механизм; 6 -фиксация навесного механизма в поднятом положении; /-основной цилиндр; 2 — верхняя ось; 3 — упорный рычаг; 4 — палец блокировки; 5 — левый подъемный рычаг; 6-упорное кольцо; 7 — траверса верхней тяги; 8 — вилка верхней тяги; 9 — подъемный вал рычагов; 10 — правый подъемный рычаг; 11 — регулировочная муфта верхней тяги; 12 — верхний винт раскоса; 13 — фиксатор верхней тяги; 14—регулировочная муфта раскоса; 15 — нижний винт раскоса с левой резьбой; 16 — вилка; 17—стопорный палец; 18 — яблоко сферического шарнира; 19—головка нижней тяги; 20— палец телескопического соединения нижней тяги; 21 — винт растяжки; 22— муфта растяжки; 23 — винт растяжки с левой резьбой; 24 — цепи растяжек; 25 — проушина блокировки нижней тяги; 26 — вилки нижних тяг; 27 — серьга цепи растяжки; 28 — бугель нижней оси с проушиной; 29 — рычаг штока с блокировочным отверстием; 30 — упор головок нижних тяг; 31 — головки нижних тяг; 32- нижняя ось; 33 — кронштейн рамы; 34 — кронштейн нижней оси; 35 — продольная стяжка; 36 — бутель крепления заднего моста; 37 — шток; 38 — палец упорной шайбы; 39 — пружины амортизатора.

Трехточечная схема навески

Создает жесткость присоединения машины к трактору. При этой схеме навески трактор работает с широкозахватными машинами, обеспечивая их устойчивое прямо-линейное движение. Поворачивать агрегат разрешается только с поднятыми машинами, чтобы избежать их поломки. Трехточечную схему навески используют, например, для работы с культиваторами и сеялками.

Двухточечная схема навески

При ней передние концы нижних тяг располагаются под передним концом верхней тяги. За счет этого достигается свободное движение агрегата без выглубления рабочих органов из почвы не только по прямой, но и с небольшими закруглениями (под углом до 20°). Кроме того, двухточечная схема навески позволяет сдвигать шарниры верхней и нижних тяг вправо от оси трактора.

Преимущества самодельного минитрактора

Если возникает необходимость обработать землю перед предстоящим выращиванием каких-либо культур, особое внимание уделяется таким действиям, как вспашка и подготовка к посеву. А ведь осуществить их ручным путём очень проблематично, а иногда и невозможно. Поэтому вопрос выбора мотоблока или минитрактора с хорошим плугом встаёт по-особому остро

Приобретение детали в гипермаркете для огородников и дачников — удовольствие недешевое, поэтому следует отдать предпочтение самодельному изобретению. Кстати, такой вариант обладает многими бесспорными достоинствами, среди которых выделяются такие:

Поэтому вопрос выбора мотоблока или минитрактора с хорошим плугом встаёт по-особому остро. Приобретение детали в гипермаркете для огородников и дачников — удовольствие недешевое, поэтому следует отдать предпочтение самодельному изобретению. Кстати, такой вариант обладает многими бесспорными достоинствами, среди которых выделяются такие:

• Размеры будущей конструкции подбираются в соответствии с эксплуатационными условиями, в результате чего они полностью совпадают с требованиями владельца. С помощью подобного плуга вы сможете возделывать конкретный тип почвенной смеси, предназначенной для конкретных огородных культур. Среди основных параметров, которые можно выбрать самостоятельно: угол отвала, глубина и качество обработки, производительность труда, площадь захвата.
• Учитывая показатели мощности и производительности минитрактора, можно выполнить идеальное решение с максимальными показателями КПД. В таком случае вероятность перегрузок двигателя будет минимальной, такая проблема, как буксование, исчезнет, а захват станет наибольшим.
• При изготовлении самодельной модели принято использовать лучшие материалы от известных производителей. В таком случае сроки эксплуатации существенно возрастают.
• Кроме того, вы можете предусмотреть установку всевозможных деталей и насадок, которые существенно расширяют функциональность вашего плуга. С их помощью можно будет проводить ряд других мероприятий, включая вспашку, культивацию и боронование.

Исходя из вышесказанного можно с уверенностью заявить, что плуг, который сделан своими руками — это по-настоящему незаменимое средство для каждого дачника и огородника.

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом

При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко

Не должно быть просветов и заметных щелей. После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной

При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Плуг для минитрактора своими руками — чертежи, сборка от сцепки до отвала

Тем более различных металлических деталей, валяющихся в старых гаражах в нашей сельской местности достаточно. Мы предлагаем нашим читателем одну самодельных моделей, которая получила множество положительных отзывов в сети.

Предлагаем ознакомиться Поилки для кроликов зимой своими руками

Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье.

Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров. А комплектуют его из старых металлических труб, пластин, уголков. Для работы понадобится:

1. Сварочный аппарат;
2. Ножницы по металлу;
3. Металлическая прямоугольная труба размерами 52х40х7 мм;
4. Металлическая полудюймовая труба, можно взять старую от системы отопления.
5. Болты М10;
6. Лист гетинакса в 25 мм;
7. Колеса от детского велосипеда.
8. Немного терпения.

Применяют плуг с минитракторами менее 12 л.с. Использовать его можно как распашной культиватор-окучник, бороздокопатель, соху. Благодаря необычной и простой конструкции справится с работами качественно и на любой почве. Можно агрегатировать не только с минитрактором, но и с мотоболом, а при желание отсоединить тяги, присоединить гужи и использовать с лошадьми. Ниже представлен чертеж-схема конструкции.

Огородный самодельный плуг для минитрактора или мотоблока: 1 — ручка-рукоятка из трубы, 2 шт; 2 — рама-грядиль; 3 — фиксация стойки винтом М 10; 4 — плуг; 5- крепежная вилка шарнира к раме; 6- дышло из трубы; 7 — колесо; 8 — ступица-подшипник из капронового материала; 9 — рукояток из трубы; 10 — шарнирная ось из болта М 10; 11 — контргайка; 12 — колесная ось; 13 — дистанционная капроновая шайба; 14 — ручка для дышла; 15 -тройник.

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Предлагаем ознакомиться Экстракт одуванчика инструкция по применению. Настойка из одуванчиков на водке: рецепт на цветах и на корнях

Зачем нужен плуг

Одно из самых сложных занятий в фермерстве: подготовка земли к посеву. Ведь для того, чтобы получить следующий урожай, грунт необходимо сначала взрыхлить. Для этого требуется плуг, с помощью которого легко переместить наверх слои земли.

Для того, чтобы создание борозд было максимально быстрым, плуг присоединяют к мотоблоку. Благодаря использованию такой техники затраты времени на обработку поля уменьшаются в десятки раз.

Принцип работы подобного агрегата прост: режущая кромка погружает лопасти в землю, которые и разрыхляют почву, перед этим углубляясь в неё.

За счёт тягловой силы создаётся борона. Такой принцип известен уже давно, им пользовались люди тысячи лет назад, поэтому эффективность действительно проверена временем.

Более подробно о плуге для мотоблока смотрите на видео:
