Монтаж и подключение батареи
Неграмотная установка приводит не только неравномерному прогреву, но и к прорыву трубы, затоплению помещения. Кроме того, если радиатор собран неправильно, в случае поломки о ремонте по гарантии можно не мечтать. Поэтому доверяйте работу только профессионалам.
Неправильно смонтирован кран на байпасе
Самая частая ошибка. Байпас – это обходной канал в обвязке. Его ставят перед входом в батарею. Один конец подключают к подводящему патрубку, а другой к отводящему.
В однотрубных схемах присутствие устройства обязательно. С его помощью регулируют поток теплоносителя и выполняют ремонтно-профилактические работы без отключения от центрального отопления.
Между байпасом и отверстиями (входным и выходным) устанавливают запорную арматуру – шаровые краны. При выборе комплектующих учитывайте возможные гидравлические удары.
Неверно подобранный диаметр труб
Диаметр вертикального байпаса не должен превышать сечение основной трубы. При горизонтальном исполнении – равен ему. При установке в частном доме диаметр байпаса должен быть на размер меньше, чем центральной магистрали.
Если диаметр патрубков меньше диаметра обвода, то нагрев батареи прекратится.
Почему батарея снизу холодная, а сверху горячая – всему виной низкое давление в контуре
Из-за особенностей конструкции проблема чаще возникает в новых моделях. В отличие от чугунных, современные версии батарей отличаются зауженными проходами. Поэтому для стабильного продвижения жидкости нужно определенное давление.
К снижению давления приводят следующие причины:
- увеличение количества секций (в том числе в соседних квартирах),
- теплые полы,
- неисправности в магистрали.
Из-за пониженного давления батарея снизу делается холодной, а сверху остается горячей. Почему это происходит:
- образуются воздушные пробки,
- быстро остывает теплоноситель,
- нарушается баланс.
Кроме того, если магистраль рассчитана на чугун, она может не справиться с подачей давления, необходимого для систем из других материалов.
Какую схему выбрать?
Выводы:
Если необходимо отопить небольшое помещение, состоящее из одной комнаты: гараж, небольшой цех, дачный домик, то монтируем самую простую однотрубную систему. Дешево и сердито!
Когда источником тепла является твердотопливный котел и часто происходят перебои с электроснабжением, а внешний вид системы не имеет значения (вахтовый вагончик, маленький деревенский дом) — монтируем гравитационную систему.
В небольшом частном доме, где есть возможность пустить трубу отопления по периметру, а количество отопительных приборов не более 8 – делаем «ленинградку».
Во всех остальных случаях советуем использовать двухтрубную систему. Там, где есть возможность пустить трубу по кругу – попутка, где нет – тупиковая система отопления.
Еще совет!
В частном доме в несколько этажей делайте систему из нескольких контуров. Свой контур на каждый этаж. Как известно, тёплый воздух поднимается наверх, поэтому на втором этаже всегда теплее, чем на первом. В этом случае у Вас есть возможность регулировать теплоснабжение каждого этажа.
Проблемы с отопительным контуром
Насос должен быть подобран согласно требованиям отопительного контура.
Не всегда сбои в режиме работы контура отопления связаны с неисправностью основного нагревательного элемента. Если котел работает, но не греет батареи, причину нужно искать в самой разводке.
Перечень основных неисправностей контура отопления:
- засорился фильтр на обратке или игольчатый кран (кран Маевского);
- недостаточная мощность циркуляционного насоса;
- не соблюдены правила монтажа контура отопления с естественной циркуляцией.
Любая из вышеперечисленных проблем должна решаться до начала отопительного сезона. В противном случае помещение на несколько дней может остаться без тепла, так как ремонт предусматривает полный слив теплоносителя.
Итак, почему котел не греет батареи, если на протяжении предыдущих лет все работало нормально? Причина – грязевая пробка, которая образовала на фильтре контура отопления и собой полностью перекрывает ток теплоносителя. Решается она просто – вода с труб сливается или при помощи байпасов ее циркуляция перекрывается, фильтр прочищается. Чтобы предотвратить повторения подобной ситуации, необходимо произвести полную замену теплоносителя с параллельной промывкой всего контура.
В гравитационной системе наклон труб имеет ключевое значение.
Вторая причина, почему котел работает, а батареи – холодные – это недостаточная мощность циркуляционного насоса. Производительности прибора не хватает для того, чтобы своевременно и эффективно перекачивать весь объем теплоносителя. Либо же в доме система отопления имеет ответвления, которые находятся на существенном расстоянии от насоса. Как результат – циркуляционный насос перегревается, нагревательное оборудование работает с перерасходом энергоносителя, а радиаторы остаются холодными. Решение – заметь перекачивающее теплоноситель устройство на более мощное.
Если в доме двухтрубный контур обогрева с естественной циркуляцией воды, и во время отопительного сезона часто замечают, что котел включен, а батареи – холодные, то причина кроется в несоблюдении уклона магистрали. Согласно нормативной документации, только уклон труб равный 10 мм на каждый погонный метр в системе отопления с естественной циркуляцией обеспечит нормальное перемещение теплоносителя. Как результат – равномерный прогрев батарей во всем доме. Если уклона нет, происходит застой теплоносителя, что отрицательно сказывает на температуре радиаторов. Решить проблему можно, полностью переделав разводку.
Признаки и причины плохой работы отопления
| Характерные признаки | Возможные причины |
|---|---|
| Стояк холодный | Технические неисправности за пределами квартиры |
| Стояк горячий, батареи холодные | Закрыты вентили, засорение отопительной системы |
| Холодная нижняя часть радиатора | Недостаточно открыты вентили, засорение радиаторов, низкое давление теплоносителя в трубах |
| Холодная верхняя часть батарей | Воздушная пробка |
| Последний радиатор в системе холодный | Не отрегулирована система, недостаточное давление |
| Дальняя от патрубков подключения часть радиатора холодная | Недостаточное давление, засорение батареи, воздушная пробка |
Выявлению причин неисправностей поможет анализ событий, предшествующих их возникновению.
| Проводимые работы, особенности эксплуатации | Возможные неисправности |
|---|---|
| Замена отопительных приборов, труб | Воздушная пробка вследствие попадания воздуха в систему или изменения уклонов труб. Засорение труб и радиаторов. Уменьшение проходных сечений вследствие ошибок при сборке системы |
| Система отопления работает без обслуживания долгие годы | Образовалась накипь, ухудшилась теплоотдача батарей, “прикипели” детали запорной арматуры |
| Начало отопительного сезона | Котельная не вышла на проектную мощность, сотрудники соответствующих служб забыли открыть задвижки, при заполнении системы образовались воздушные пробки. |
| Соседи делали ремонт | Снижение давления в системе вследствие непрофессиональных действий соседей |
Прежде всего, при плохом отоплении опросите жильцов дома. Если у них та же проблема, значит, плохо работает котельная или перекрыты вентили в подвале дома. В этих случаях следует сообща обращаться в управляющую компанию. Если холодно лишь в одной квартире, проверьте, открыты ли вентили, нет ли воздушных пробок. Вызовите специалиста через диспетчера обслуживающей дом организации.
Трубопроводы: причины низкого нагрева
Определение воздушных пробок в батареи с помощью тепловизора
Сбои в режиме нагрева свойственны двухтрубной системе отопления. Не греет в этом случае подводящая магистраль, распределяющая теплоноситель по радиаторам. Выявление «проблемной» зоны можно сделать с помощью измерения температуры на поверхности труб или тепловизора.
Естественная циркуляция
Уклон трубы для отопления с естественной циркуляцией
С чем могут быть связаны подобные проблемы? Если отопление плохо греет — возможно несоблюдение уклона магистрали. Это относится только к системам с естественной циркуляцией. Согласно нормативам уклон труб должен составлять 10 мм на 1 м.п. Помимо этого учитывается направление – от разгонного стояка к радиаторам. Для обратной трубы уклон должен быть к котлу.
На первом этапе необходимо с помощью строительного уровня измерить этот показатель. Если он соответствует норме, но радиатор отопления не греет, – есть вероятность образования воздушных пробок. В этом случае рекомендуется комплексный подход, который включает в себя следующие этапы:
- Измерение угла наклона. В случае надобности – его изменение до требуемого показателя;
- Промывка труб для удаления известкового налета;
- Заполнение системы теплоносителем с открытыми кранами Маевского на радиаторах.
Такая методика позволит устранить низкий показатель теплоотдачи системы отопления.
Для улучшения циркуляции в открытые системы можно установить циркуляционный насос. Если же он будет перегреваться — нужно монтировать дополнительный. Это часто необходимо для разветвленных отопительных систем.
Принудительная циркуляция теплоносителя
Принцип действия воздухоотводчика
Для системы с принудительным движением воды в трубах образование воздушных пробок можно избежать, с помощью установленного в верхней части системы воздухоотводчика. Отчасти он выполняет функции открытого расширительного бака, но при этом не снижает давление в трубах до критического уровня. Его отсутствие является косвенной причиной плохого нагрева радиатора отопления.
Специфика закрытых систем отопления заключается в необязательном соблюдении уровня установки труб. Однако при превышении критического уровня нагрева теплоносителя происходит выделение пара, который является основной причиной появления воздушных пробок. Так как воздух имеет меньшую плотность, чем вода – он будет концентрироваться в верхней области участков трубопровода. Если плохо греют радиаторы отопления в закрытой системе – причина может заключаться в снижении объема теплоносителя в трубах из-за сопротивления воздуха.
Что необходимо сделать в этом случае? Прежде всего – проверить работоспособность воздухоотводчиков. При долгом простое клапан может покрыться известковым налетом, что делает невозможным его открытие под давлением воздуха.
Кроме этого фактора нужно учитывать превышение гидравлического сопротивления в системе. Вот почему не греет батарея в отоплении при неправильном первоначальном расчете. Поэтому прежде чем приступать к установке новой системы или модернизации старой – следует выполнить расчетную часть эксплуатационных и технических параметров:
- Подбор труб соответствующего диаметра – чем он больше, тем меньше гидродинамическое сопротивление. Однако при этом увеличивается объем воды;
- Вероятность того, что двухтрубная система отопления не будет греть значительно меньше, чем у однотрубной. Поэтому предпочтительно устанавливать радиаторы с параллельным подключением;
- Нагрев циркуляционного насоса отопления происходит из-за неправильно подобранной мощности. Она же напрямую зависит от расчетных гидродинамических показателей.
По каким причинам может не нагреваться батарея отопления? Это может быть связано с неправильно подобранной моделью радиатора. Каждый из них имеет определенный показатель теплоотдачи в зависимости от теплового режима работы системы. Эти данные указываются в паспорте прибора. Если неправильно выбрать модель – то даже при идеальной работе системы отопления радиатор просто не будет нагреваться до требуемой температуры.
В видеоматериале показаны основные причины плохого нагрева радиатора для однотрубной системы отопления:
10 способов обогреть квартиру, если в доме плохо топят 14
Квитанции за отопление падают в наши почтовые ящики с завидной регулярностью. Правда, настоящего тепла в доме они не гарантируют. Многие жалуются, что комнатные термометры показывают спартанские 18 градусов – приходится натягивать самые теплые вещи, которые только есть. Кроме разве что пуховика. Но есть способы обеспечить себя дополнительным теплом. И обогреватель при этом не понадобится.
1. Купите фольгу
Но не обычную кулинарную, а поплотнее. Или все же обычная, но сложенная в несколько слоев. Лист фольги нужно протолкнуть между радиатором отопления и стеной. Он будет отражать тепло, которое уходит, как ни грустно, на обогрев улицы, обратно в комнату. Воздух в помещении потеплеет быстрее, и погода в доме будет радовать вас дольше.
2. Включите вентилятор
Вы не ослышались. Вентилятор ведь воздух не охлаждает, а создает его движение. Поставьте его «лицом» к батарее и включите на полную. Вентилятор будет разгонять теплый воздух по комнате, и потеплеет в ней быстрее.
3. Поменяйте простыни
Не грязное на чистое, а летнее на зимнее. Тогда вечером вы будете нырять в теплую постель, а не укладываться, дрожа, на ледяные простыни. Сейчас самое время для фланелевых простыней. Они мягкие и даже немножко пушистые. Такое чувство, будто постель вас обнимает. И это приятно.
4. Впустите солнце
Если вы живете не на севере, то вам повезло, и даже зимой вы видите солнечный свет. Впустите его и в комнату: обязательно по утрам открывайте шторы, чтобы солнышко прогревало комнату, пока вы на работе. После заката тепло можно «поймать», снова закрыв занавески – они не выпустят воздух из помещения.
5. Создайте зимний уют
Сезонные обновления интерьера придумали не просто так. Мы уже рассказывали об уютных осенних покупках, которые сделают долгие зимние вечера теплее и уютнее. Теплый плед, мягкая пушистая подушка согреют и тело, и душу. А ковер на полу еще и послужит неплохой теплоизоляцией. Поверьте, ходить по теплому коврику гораздо приятнее, чем по голому полу.
6. Зажгите свечи
Не только для эстетики. Теплые ароматы корицы и ванили физически согревают. А еще огонек свечи – это маленький, но костер, который тоже греет. К тому же свечи умеют создавать уют, как ничто другое. Зимой без него никак.
7. Побольше изоляции
Нет, мы не призываем вас сидеть взаперти. Но вы же знаете, что холодный воздух вламывается к нам сквозь оконное стекло. Простой способ этому противостоять – сбрызнуть окно водой и наложить на стекло пленку с пузырьками. Да, ту самую, упаковочную. Пленка будет удерживать теплый воздух внутри, а холодный с улицы не пропустит. Правда, в комнате станет чуть темнее.
8. Пейте какао
И вообще, не забывайте о нормальной горячей пище. Бульон и горячий шоколад, травяной чай и свежесваренный борщ – все они обладают способностью согревать замерзшего. Но будьте осторожны: ученые доказали, что слишком горячие напитки вредны для здоровья. Из-за микроожогов пищеводы может начаться хроническое воспаление, которое способно повлечь за собой более серьезные заболевания.
9. Готовьте еду в духовке
Горячий шоколад, какао и травяной чай настоятельно требуют хорошего соседства. Например, печенья с шоколадной крошкой. Не отказывайте себе, пеките! Тем более что духовка согреет как минимум кухню. Да и домашних порадуете.
10. Устройте вечеринку
Чем больше людей в комнате, тем теплее. К тому же вы ведь вряд ли будете сидеть по углам, читая книжки. Скорее всего, в программе будут дурачества и разное веселье. А это всегда согревает, как и любая физическая активность. Да что там, даже смех нас согревает! Поэтому пеките печенье, собирайте праздничный плей-лист и зовите друзей. Пусть зима будет уютной.
Блокировка участков отопительной системы
Если проблема возникла не сразу после монтажа системы отопления (ошибки монтажа не рассматриваем), то причинами снижения или отсутствия циркуляции теплоносителя на каких-то участках чаще всего являются засоры, воздушные пробки или запорная арматура.
Нужно проверить, что все вентили и регулировочные краны (на котле, на радиаторах) открыты. В зимний период не исключается промерзание отдельных участков трубопровода. Здесь сложно давать какие-либо рекомендации, так как это сильно зависит от конструкции системы отопления. В моей практике был случай. Загородный дом на винтовых сваях (пол не утеплен). Два раздельных контура на два этажа. Верхний работает, нижний – нет. Котел включается, греет, но дальше второго радиатора (ближнего к котлу) тепло не идёт. Второй этаж топится на полную – жара. Были сильные морозы, участок под полом “прихватило”. В итоге первый этаж полностью холодный, отогревали тепловыми пушками.
Сама постановка вопроса “газовый котел не греет батареи” не очень корректная на самом деле. Газовый котел и не должен греть батареи, он греет только теплоноситель.
Поэтому, чтобы искать проблему нужно конкретно оценивать происходящие процессы на месте. Надеюсь, что материал был полезен.
Проблемы с самими батареями
Не греют батареи в частном доме что делать? Если проблем с котлом не обнаружилось и он работает правильно, то причину того, почему батареи холодные нужно искать в самом контуре. Возможные варианты:
завоздушивание; загрязнение; недостаточное давление; неправильная разводка труб; неправильное подключение теплообменников.
Если холодные батареи, значит, нужно проверить все вышеуказанные факторы. Более предметно о том, что делать, если не греют батареи мы уже писали. Специфика частного дома в том, что все характеристики можно контролировать самостоятельно.
Затем убедитесь, что в трубах и теплообменниках нет грязи. Как это сделать? Придётся спускать воду с холодных батареи в частном доме. Что делать известно, надо открутить один торец (нижний) в батарее и подставить сосуд побольше. Если польется черная вода, то думать нечего – это загрязнение. Нужно промывать контур до чистой воды. Иногда с радиаторов вместе с водой вытекает густая жижа. Это грязь, собравшаяся в обильном количестве.
Какие еще могут быть причины, почему холодные батареи в частном доме? Если проблема не в воздухе и не в загрязнении, значит, нарушена циркуляция. Это может быть из-за низкого давления. Вообще, в автономном контуре давление теплоносителя не превышает двух атмосфер. Если у вас стоят новые батареи, то смотрите в их паспорт. В современных теплообменниках требования к рабочему давлению выше, чем в советских образцах
Обращайте на это внимание
3
Почему не прогревается батарея в частном доме
В частном секторе помимо вышеперечисленных причин неудовлетворительной работы отопления встречаются и другие. Частные дома имеют автономное отопление практически 100-процентно. Причиной плохого нагрева может быть отопительный котел. Вероятнее всего, мощность котла рассчитана неправильно, ее не хватает, чтобы нагреть теплоноситель до приемлемой температуры. Если котел с автоматикой не отключается – это верный признак недостаточной мощности.
Правильно оборудованная котельная
Если котел работает, жидкость все же будет прогреваться. Когда радиаторы совершенно холодные – отопительный агрегат сломался или не включается. Современные котлы включаются при соблюдении минимального уровня давления в системе. Котел не включится, если оно меньше. Также современные котлы оснащены системой безопасности. Например, в газовом котле есть датчик, отвечающий за то, чтобы отработанные газы ушли в дымоход. Если дым почему-то уходит не полностью, сработает автоматика, котел отключится и не включится, пока не будут устранены неполадки.
Какие еще есть причины, почему не греет батарея в доме? Давление в системе может быть слишком низким и, как следствие, циркуляция нарушается. Если батареи старые, такая причина маловероятна, ведь двух атмосфер (обычное давление домашней системы) им вполне хватает. А вот некоторые современные батареи требуют более высокого давления. Перед тем как их устанавливать, стоит посмотреть в паспорт, сможет ли система создать требуемое давление.
Поскольку отопление в частных домах часто делают люди малограмотные в этом отношении, возможны ошибки в монтаже, отчего нагрев будет слабым. Считают, что применение однотрубной системы экономит трубы, но из-за особенностей системы прогрев батарей по мере удаления от котла слабеет или они остаются совсем холодными. К тому же удаленные от котла батареи должны иметь больше секций. Сэкономить не получается.

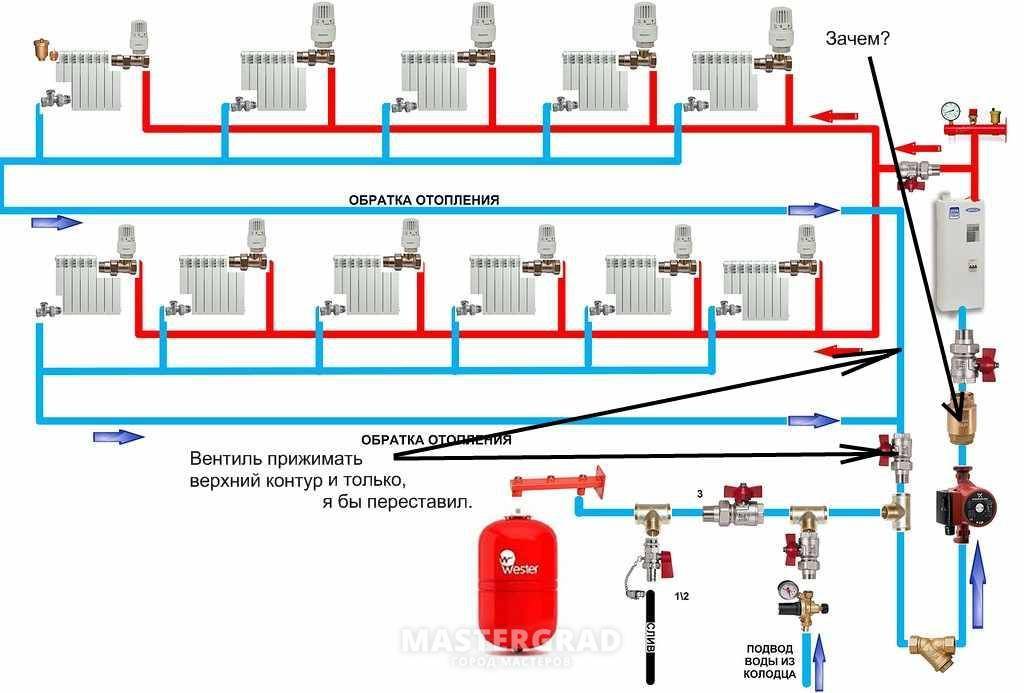

Двухтрубная система
В частном доме намного эффективнее двухтрубная система, но при ее монтаже возможны ошибки, что повлияет на эффективность отопления. К таким ошибкам относятся:
неправильная установка запорной арматуры;неверно подключенные батареи;диаметры труб подбирались случайно.
При таких ошибках не обеспечивается эффективная циркуляция, не прогревается батарея отопления. Выход один – пригласить специалиста и устранить ошибки. А чтобы не платить дважды, изначально доверяйте такую ответственную работу проверенному квалифицированному специалисту.
Причины и способы устранения плохого нагрева радиаторов и батарей отопления, а также всей системы
Изменение температурного режима работы отопления может быть вызвано рядом внутренних причин. Многие из них негативно сказываются на КПД системы, увеличивая затраты энергоносителя. В таких случаях возникает резонный вопрос — почему не греет отопление: радиаторы, батареи, насосы, системы? На первом этапе необходимо найти причины возникновения проблемы.
- Общие проблемы с отоплением
- Не нагревается радиатор отопления
- Воздушные пробки в отоплении
- Неправильный монтаж и известковый налет в трубах
- Котел не нагревает батареи
- Трубопроводы: причины низкого нагрева
- Естественная циркуляция
- Принудительная циркуляция теплоносителя
Засор в отопительной системе
Причина в недостаточном тепле батареи может кроиться в засоре. Засор объясняется тем, что после долгого периода эксплуатации отопления внутренний диаметр труб мог значительно сократиться из-за появления ржавчины. В результате может оказаться, что для циркуляции потока теплоносителя места в трубе нет. В таких случаях потребуется выполнить работы по очистке батареи или по их полной замене. Для прочистки или замены радиатора следует перекрыть подачу теплоносителя на байпасе. При этом вся система будет продолжать работать. Если получится обойтись только прочисткой, то можно воспользоваться нижеизложенным советам:
Важно помнить о безопасности, так как теплоноситель может быть сильно горячим.
Прочистка должна осуществляться только под высоким давлением воды.
Перед обратным монтажом радиатора следует проверить соединения труб, возможно, на стыке также имеется засор, который можно прочистить.
Прочистить радиаторы рекомендуется все сразу.
Влияет” ли теплоноситель на качество обогрева
Практически все производители приборов отопления в один голос рекомендуют не сливать теплоноситель из системы, разве что, только в крайнем случае. И этому есть объяснение.
Батареи могут быть холодными по причине воздушных пробок. При каждом заполнении системы образовываются пустоты, заполненные воздухом. Постоянная циркуляция теплоносителя постепенно удаляет воздух из системы, выводя его через расширительный бачок или клапаны сброса.
Поэтому для обогрева лучше использовать старый теплоноситель. В результате, даже если сначала в батарее был низ холодный, верх горячий, и секции отличались по температуре нагрева, со временем ситуация может нормализироваться, благодаря постоянной эксплуатации теплоносителя без его замены.
Оптимальное решение, использовать специальный теплоноситель. Он разъедает ржавчину и исключает замусоривание труб и радиаторов, что существенно влияет на теплоотдачу и равномерность прогрева.
Если самостоятельные усилия добиться равномерного прогрева радиатора не дали результата, то затягивать с приглашением квалифицированного сантехника явно не стоит.
Проблема в следующем: не греют последние радиаторы в системе отопления, т.е. греет только небольшая верхняя часть, а низы холодные. Частный дом. Система отопления имеет два крыла. Все радиаторы, кроме последних в каждом крыле, греют без проблем при любых настройках. Система двух трубная. Диаметр «стояков» 20, радиаторы подключены 15, везде стоят теплорегуляторы, кран Маевского, отсечной кран, подключение – диагональное. Фото приведено ниже. Что изменить в подключении, чтобы решить проблему.
Просто избавьтесь от тройников(петли снизу радиатора),тоесть подача вошла в радиатор ,а обратка вышла.
Чтобы в квартире снова стало тепло и уютно, следуйте нашей инструкции. Сначала сделаем «быструю проверку» – проверим, что стояк и батареи не перекрыты. А затем разберем более сложные проблемы, связанные с неполадками в системе отопления.

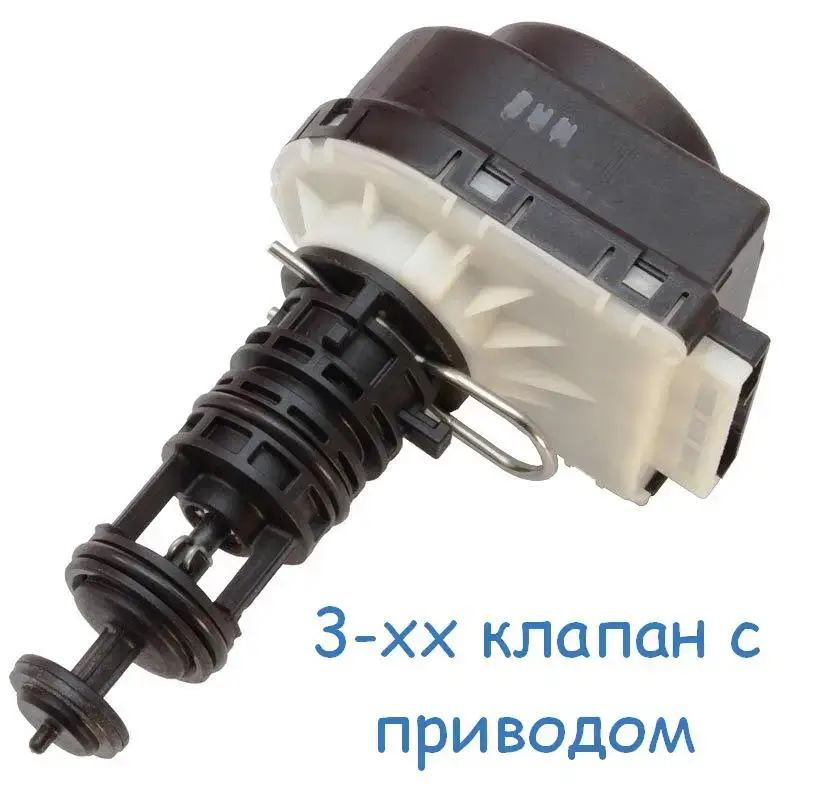

Трехходовой клапан (при наличии)
Трехходовой клапан устанавливается в котлах с двумя раздельными теплообменниками (наличие дополнительного теплообменника ГВС).
Этот клапан переключает поток теплоносителя либо в систему отопления, либо на теплообменник ГВС. Еще он называется клапаном приоритета. В котлах с одним теплообменником (битермиках) такого клапана нет. Так вот может получаться ситуация, при которой клапан “застревает” полностью или частично в положение ГВС и когда котел включается на отопление, теплоноситель частично продолжает циркулировать по малому кругу.
Из инструкции котла Аристон:
Когда котел находится в состоянии ожидания, 3х-ходовой клапан находится в положении «ГВС». При включении котла в режиме «отопление» на привод 3х-ходового клапана подается электропитание (шток привода втягивается). 3х-ходовой клапан закрывает выход с вторичного теплообменника котла, и открывает линию возврата теплоносителя из системы отопления.
Если, например, на привод не подается питание (плата управления неисправна) или в клапане сломалась пружина, которая его толкает – он так и останется в положении “ГВС” и теплоноситель пойдет по малому кругу через вторичный теплообменник. Проверить это можно по температуре теплообменника ГВС и по температуре на выходном патрубке котла (достаточно просто рукой) – греется он или нет соизмеримо с показаниями котла по температуре.
Таким образом, можно оценить, действительно вся тепловая энергия идет в систему отопления или насос работает по малому кругу. Чтобы проверить трехходовой клапан и его мотор понадобится разборка этих частей.
Обвязка
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Засорение фильтра очистки воды системы отопления
Иногда происходит произвольное снижение температуры «последней» в ряду батареи. Затем возможно каскадное отключение идущих перед ней других батарей. Обычно причиной такого «аномального» снижения температуры являются фильтры системы отопления. Необходимо снять данный фильтр и тщательно прочистить. При первом пуске возможно наличие мусора в воде, которой производят закачку системы отопления. Чтобы предотвратить попадание этого мусора в теплообменник котла отопления, на трубу обратной подачи перед котлом устанавливается фильтр. Обычно ставится один такой фильтр, но иногда можно наблюдать несколько, установленных чуть-ли не перед каждой батареей. Такая установка не имеет никакого смысла. После прочистки батареи в доме перестанут быть холодными.
Давление, скорость воды и температура обратки в системе отопления
В основном, требования, предъявляемые к системам отопления, подразумевают разделять специфику работы отопления на два типа:
- независимая, здесь источник теплоэнергии размещен непосредственно в помещении – используют в индивидуальном доме или в многоэтажных зданиях элитного типа;
- зависимая, где к обогревательному комплексу подключена сеть трубопроводов – применяют в большинстве домов городского массива и поселках городского типа.
По специфике циркуляции теплового носителя преимущественно используют воду, где скорость воды в системе отопления напрямую влияет на температуру в радиаторах. Подразделяют циркуляцию на естественную (по принципу гравитации) и принудительную (система отопления с помощью насоса). По распределению принято различать систему отопления с нижней и верхней трубной разводкой.
Температура
Невзирая на богатый выбор предоставляемых систем отопления, варианты подачи тепла и обратки достаточно малочисленны. Также должна быть установлена по правилам максимальная температура в системе отопления во избежание дальнейших неисправностей.
Радиаторы к системе отопления подключают одним из трех способов: нижним, боковым или диагональным.
Также нижнее подключение еще называют по-разному: «ленинградка», седельное. По такой схеме обратка и подвод устанавливаются в нижней части батареи. В большинстве случаев ее применяют, когда трубы проложены под плинтусом либо под поверхностью пола. Температура обратки в системе отопления не должна отличаться от температуры подвода.
Скорость воды
Если секций немного, теплоотдача будет крайне неэффективной по сравнению с другими схемами – скорость воды в системе отопления снижается, что приводит к теплопотерям.
Боковое отопление является самым популярным типом подключения радиаторных батарей к отоплению. Подачу воды в качестве теплового носителя осуществляют в верхней части, а обратка подключается снизу, чтобы температура обратки в системе отопления считалась равнозначной.
Чтобы избежать снижения эффективности такого типа подключения при увеличении радиаторных секций, рекомендуют устанавливать инжекционную трубку.
Давление
Диагональный тип подключения еще носит название боковой перекрестной схемы, потому что подачу воды подключают сверху радиатора, а обратку организуют внизу противоположной стороны. Его целесообразно использовать при подключении значительного количества секций – при небольшом количестве резко повышается давление в системе отопления, что может привести к нежелательным результатам, то есть теплоотдача может снизиться вдвое.
Чтобы окончательно остановиться на одном из вариантов подключения радиаторных батарей, необходимо руководствоваться методикой организации обратки. Она может быть таких видов: однотрубная, двухтрубная и гибридная.
Тот вариант, на котором стоит остановиться, напрямую будет зависеть от совокупности факторов. Необходимо учитывать то, какая этажность здания, где проводится подключение отопления, требования к ценовому эквиваленту системы отопления, какой тип циркуляции используется в теплоносителе, параметры радиаторных батарей, их габариты и многое другое.
Чаще всего свой выбор останавливают именно на однотрубной схеме разводки отопительных труб.
Как показывает практика, такую схему используют именно в многоэтажках современного типа.
У такой системы есть целый ряд характеристик: они отличаются невысокой стоимостью, достаточно легко монтируются, подача теплоносителя (горячей воды) производится сверху при выборе вертикальной системы отопления.
Также радиаторы к системе отопления подключают последовательным типом, а это, в свою очередь, не требует отдельного стояка для организации обратки. Иными словами, вода, пройдя первый радиатор, поступает потоком в следующий, далее в третий и так далее.
Однако здесь нет возможности регулировать равномерное нагревание радиаторных батарей и его интенсивность, в них постоянно фиксируется высокое давление теплоносителя. Чем дальше установлен радиатор от котла, тем больше снижается теплоотдача.
Также существует иной метод разводки – 2-х-трубная схема, то есть система отопления с обраткой. Его чаще всего используют в элитном жилье или в индивидуальном доме.
Здесь представлена пара замкнутых контуров, один из них предназначается для подводки воды к параллельно подключенным батареям, а второй – для ее отвода.
При гибридной разводке сочетаются две выше описанные схемы. Это может быть схема коллектора, где на каждом уровне организована индивидуальная ветка разводки.
