Обрыв нуля на входе или внутри распределительной коробки
При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.
На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.
При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.
Совет. Если провод медный, то скрутку желательно пропаять.
Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.
При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

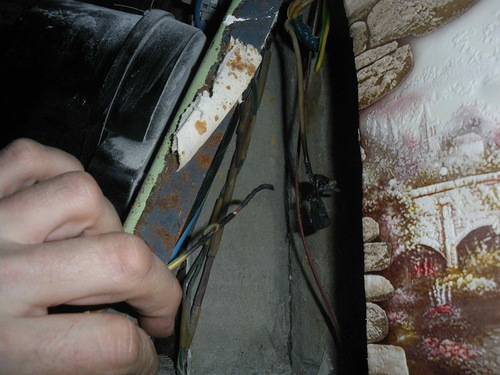

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

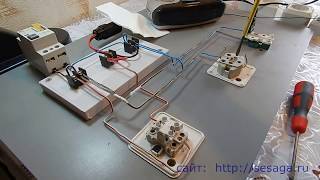

Видео по теме
Обрыв нулевого провода (N) – очень опасное явление, возникающее в электроустановках. Случается, что в одних квартирах выгорают электроприборы, а в других остаются работоспособными. Рассмотрим, с чем связано это явление.
Все многоквартирные дома имеют трехфазный ввод. В новых домах все сети уже пятипроводные L1+L2+L3+N+PE, т.е в каждую квартиру приходит три провода, а в старых домах сети выполнены четырехпроводными L1+L2+L3+PEN. В таких домах все квартиры (потребители) равномерно распределяют на три фазы.
Но, у трехфазных сетей есть два существенных недостатка: обрыв нулевого провода и перекос фаз, когда одна или две фазы нагружены больше, чем остальные.
В зависимости от того, в каком месте произошел обрыв нулевого провода, возможны различные последствия от этой аварийной ситуации.
1 Обрыв нуля (PEN-провода) в питающем кабеле, например на подстанции питающей наш дом.
В таком случае, наверное, мы даже и не заметим, что произошел обрыв нулевого провода, поскольку все электроустановки должны иметь повторное заземление. В нормальных условиях заземлитель будет состоять из двух контуров: на подстанции (4 Ом) и контура повторного заземления (около 30 Ом), которые соединены через PEN-проводник. При обрыве нуля у нас останется один контур, что вполне безопасно, если сделано так, как показано на картинке ниже:
Обрыв нулевого провода на ТП
2 Обрыв нуля в кабеле, питающем этажные щитки, например «отгорел» N-провод (PEN-провод) в вводно-распределительном щите здания (ВРУ, ГРЩ).
Такое явление очень опасно. Именно в таких случаях происходит массовый выход из строя электроприборов. При обрыве нуля или значительном увеличении сопротивлении (плохой контакт между проводом и шиной N) происходит «перекос фаз». В квартирах, где включено мало электроприборов напряжение увеличивается и может достигать чуть ли не 380В, а в других квартирах, где в это время включены мощные электрические приборы, наоборот напряжение может упасть ниже 220В. Низкое напряжение может также привести к выходу из строя некоторых приборов.
Обрыв нулевого провода после ВРУ
Для защиты рекомендуется в квартирном щитке установить расцепитель минимального/максимального напряжения.
3 Обрыв нуля в квартирном щитке.
Этот случай повлияет только на вашу квартиру. Электроприборы работать не будут, но в розетках может наблюдаться вторая фаза, которая может попасть в нулевой провод через лампочку. Вернее это одна и та же фаза. Мультиметр покажет в розетке 0 В, а индикаторная отвертка будет светится в двух полюсах розетки. А если еще вы решили заземлить, например, вашу стиральную машину нулевым проводом, то на корпусе машины будет опасное напряжение.
Устранение проблемы
Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.
Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления. Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене
Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.
Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.
Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.
Как правило, каждый пакетник отвечает за отдельную линию, идущую на:
- Розетки в комнатах;
- Освещение в комнатах и коридоре;
- Бойлер;
- Электродуховку (не менее 16А);
- Освещение в ванной, туалете, на кухне:
- Розетки в коридоре, ванной и на кухне.
Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.
Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.
Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.
Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.
Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.
Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.
В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

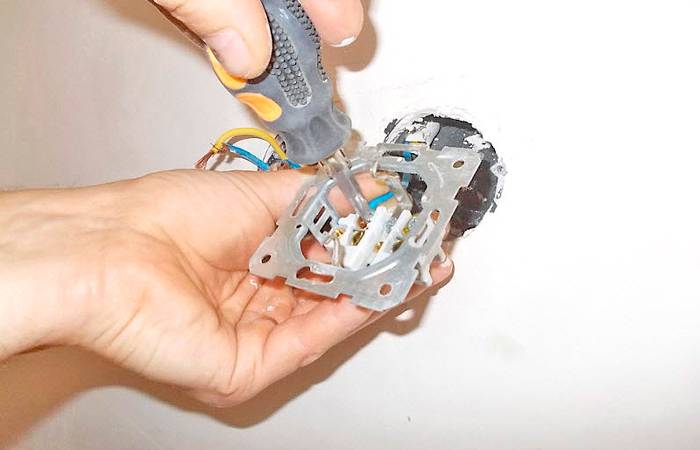

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.
Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.
Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?
В нашем случае выход был найден следующий:
- От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
- Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
- Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
- Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
- Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
- Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.
Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.
Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.
Различия в розетках стандарта С (слева) и F (справа). Разница только в наличии заземляющего контакта.
Тип. – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (.), во втором – нулевой (.). И больше никаких прикрас.
Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ. Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.
Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.
Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.
Заметим, что есть и в этом плане исключения. Некоторые приборы, например, системы кондиционирования или обогрева со встроенными термостатическими регуляторами, требуют однозначного расположения фазы и нуля на своей клеммной колодке. Но, как правило, эти приборы – стационарной установки, и подключаются не через розетки, а непосредственно к подведённым к ним выделенным линиям проводки.
Устранение неисправности в распределительной коробке
Довольно часто обрыв, короткое замыкание или отсутствие контакта по причине окисления происходит именно внутри распределительных коробок. Для начала следует обнаружить их расположение и вскрыть. Перед этим обесточьте все помещения квартиры, выключив автоматы на щите. Далее следует проверить отсутствие сети 220 вольт уже на входе коробки. Затем тщательно проверить все контакты. Лучше всего разъединить скрутки, зачистить проводку и скрутить их снова. Зачищать можно ножом или напильником.
Бывает, что внутри изоляции произошёл обрыв. Такой казус случается с одножильной проводкой. Тогда после повторной скрутки она всё равно не будет работать. Если место обрыва находится внутри распределительного прибора, его можно обнаружить. Для этого достаточно пощупать пальцами изоляцию и определить место излома. После этого нужно кусачками обрезать изоляцию, зачистить и снова скрутить кабель, выбросив неработающий кусок.
Еще одна причина возможного появления второй фазы в розетке. Оборванный нулевой провод, идущий от нее, контактирует с фазным
Ситуация нечастая, но возможная. Например, выполнялось сверление стены, и бур перебивает нулевой провод кабеля. В таких случаях почти наверняка – короткое замыкание со срабатыванием защиты. Но если при этом нижний оборванный конец нулевого провода «прикипел» к оставшемуся целым фазному, то получится картина, показанная на схеме выше. Короткого замыкания уже нет, то есть автоматический выключатель на такой контакт реагировать не будет. А вот в розетке появится вторая фаза. Причем, как говорится, на «постоянной основе», то есть независимо от включения нагрузки в остальные розетки. Такое повреждение трудно отыскивается и непросто «лечится». Так что при выполнении сверлильных работ на стенах всегда следует соблюдать нужную осмотрительность.
Основные причины неполадки
Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является . Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.
Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

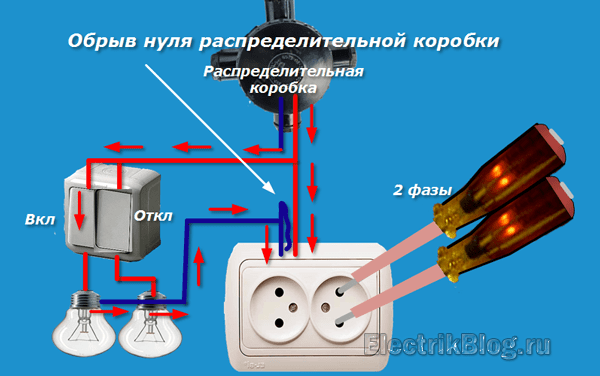

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить .
Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с .
Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, мы рассказывали в соответствующей статье.
Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.
Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили . Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:
С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.
Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.
Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке
, которая там оказывается на месте нуля, что заставляет сильно призадуматься.
На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.
Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.
Проблемы при обрыве нуля
Разрыв нарушает баланс в системе, поступление разнофазных токов прекращается, а напряжение в системе изменяется.
В качестве примера того, как могут возникнуть две фазы в розетке, рассмотрим контур AB. К помещениям A и B направляется линейное напряжение. Сопротивление подключается последовательным образом и включает в себя два компонента. Благодаря общему сопротивлению (Ra+Rb), по цепи проходит ток (Lab), который рассчитывается согласно закону Ома. Этот показатель общий для обоих помещений.
Снижение напряжения в помещениях становится не равным — оно зависит от уровня сопротивления, присущего работающим электрическим приборам. Если в одной из квартир включена вся бытовая техника, а в другой показатель потребления ниже, все 380 В окажутся в квартире с более высоким током, что приведет к выходу техники из строя, поэтому 2 фазы недопустимы в розетке.
Уменьшить риски повреждения электрооборудования можно с помощью реле, контролирующего напряжение. Такое реле устанавливается в квартирный электрощит. Реле работает в автоматическом режиме. Его задача — вовремя отключит подачу электричества в случае возникновения аварийной ситуации.
Устранение проблемы
Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.
Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления
Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.
Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Саморегулирующийся кабель: устройство, принцип работы, применение, популярные модели
Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.
Как правило, каждый пакетник отвечает за отдельную линию, идущую на:
- Розетки в комнатах;
- Освещение в комнатах и коридоре;
- Бойлер;
- Электродуховку (не менее 16А);
- Освещение в ванной, туалете, на кухне:
- Розетки в коридоре, ванной и на кухне.
Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.
Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.
Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.
Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.
Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.
Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.
В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.
Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.
Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.
Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?
В нашем случае выход был найден следующий:
- От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
- Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
- Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
- Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
- Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
- Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про штепсельные розетки, классификация, степени защиты, критерии выбора, особенности установки
Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.
Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.
Что говорит ПУЭ и другие нормативные документы?
Как ни странно, но в ПУЭ по поводу места расположения фазы и нуля в розетке абсолютно ничего не говорится. Этот нормативный документ никак не регламентирует вопрос. Однако существует другой документ, на который некоторые электрики ссылаются, как на доказательство того, что фаза должна быть расположена справа. Этот ГОСТ 7396.1-89. В нем есть таблица под названием «Группа В, стандарты, утвержденные Британским институтом стандартов (BSI) и применяемые в следующих странах: Великобритания, Индия, Пакистан, ЮАР и некоторые другие страны» (приводим картинку ниже).
Здесь в таблице указывается, что фазный контакт должен быть справа, а нулевой слева. Однако, хотя этот стандарт принят еще в СССР, современная Россия по нему не живет. У нас сейчас действует более поздний ГОСТ Р 51322.1-99. Прежний же ГОСТ действителен для других стран, поэтому ссылаться на него бессмысленно.

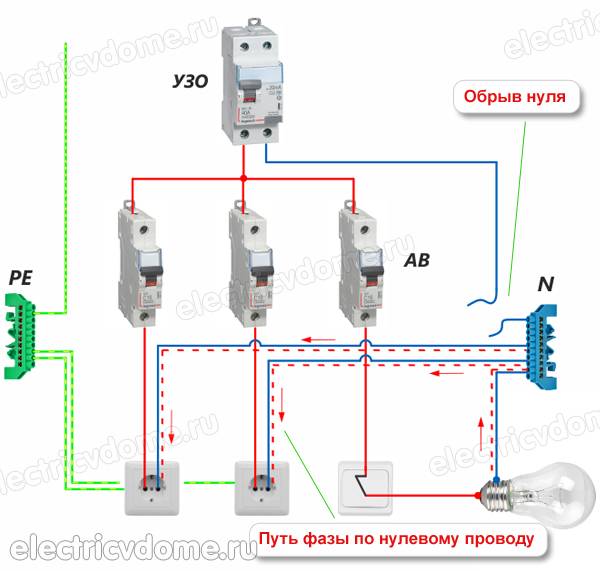

Вариант 2. Обрыв нулевого проводника
В этом случае в розетке индикатор покажет две фазы. При этом не работают электроприборы, подключенные как к этой розетке, так и к некоторым другим или всем сразу. Наличие второй «фазы» объясняется просто: это та же фаза, но приходит она на место оборванного нуля через сопротивление нагрузки. В качестве него выступают бытовые электроприборы, подключенные к сети питания с оборванным нулем. Достаточно отключить из розеток всех потребителей, и дополнительная «фаза» исчезнет. Затем необходимо вычислить все розетки, оставшиеся без напряжения, подключая к ним вольтметр, двухполюсный указатель напряжения или контрольную нагрузку. Однополюсный индикатор для этого случая не подойдет, ведь фаза есть везде. Не используйте для поисков обрывов лампочку с проводами. Если вы где-нибудь нарветесь на 380 В, она взорвется у вас в руках со всеми вытекающими последствиями. Определив оставшиеся не у дел розетки, нужно прикинуть, как расположена скрытая проводка и вычислить участок возможного повреждения. С наружной проводкой все будет намного проще.
Обрыв нулевого провода
Возможные проблемы
Ниже перечислены наиболее часто случающиеся неполадки, связанные с обрывом нуля и наличием двух фаз в розетке.
Сетевой разрыв с одной фазой
Разрыв нуля может проявиться на любом участке проводки, однако чаще всего проблема появляется там, где электромонтер производил коммутацию проводов в:
- распредщите квартиры;
- распаячном коробе;
- розетке.
Еще один вариант — разрушение изоляционного слоя проводки и обрыв нулевой жилы, после чего на фазе образуется контакт.
Разрыв в электрощите квартиры
Две фазы в розетке могут возникнуть на следующих участках:
- вводном выключателе-автомате;
- электрическом счетчике;
- нулевой шине.
Суть проблемы может крыться в неисправном контакте с проводом, что может произойти из-за:
- попадания грязи на рабочую поверхность;
- слабо закрученного винта;
- надрывов металлических жил проводов.
Перечисленные проблемы приводят к росту сопротивления в месте перехода и перегреву участка. В результате металл деформируется и происходит разрыв линии. Как следствие — нарушения целостности провода, пропадает напряжение, но фаза остается. Если имеется хотя бы единственный работающий выключатель или к одной из розеток подключен какой-либо электроприбор, фазный потенциал направится на вторые контакты всех розеток по нулевой шине. В этом случае для обнаружения неисправности понадобится проведение осмотра всех поврежденных участков.
Разрыв в распредкоробке
Две фазы в розетке могут проявить себя в помещении, где имеется распаячный короб с оторванным нулем. При этом во всех прочих помещениях будет нормальное напряжение.
В устаревших распредкоробках провода соединяются скрутками и защищаются изоляционными лентами. В области нуля необходимо большее количество соединений, в результате чего скрутка выходила более толстой. Именно отсюда и следует начинать прозвон схемы при поиске нулевого потенциала.
Обрыв нуля случается и в проводе, который соединяет распаячные коробки. Чтобы заменить кабель, понадобится продалбливать стену. Такая работа отличается высокими трудозатратами, а потому гораздо рациональнее выглядит создание новой магистрали.
Разрыв и замыкание на фазу
Обрыв в розеточном блоке может произойти при просверливании стен, забивании гвоздей, вкручивании саморезов. Такие манипуляции могут привести к нарушению целостности проложенной электропроводки и возникновению коротких замыканий. Две фазы в розетке обнаруживаются на двух контактах розетки без наличия дополнительных шунтирующих цепей. Исправить проблему можно заменой нарушенного участка проводки.
Разрыв в сети с тремя фазами
В этом случае в домашнюю сеть с одной фазой попадает второй фазовый потенциал, и ток, подающийся на бытовую электротехнику, резко повышается — вплоть до 380 В. Виновником такой неполадки обычно является электрораспределительная компания, а основной ущерб несут потребители электроэнергии.
В качестве примера можно разобрать ситуацию, при которой происходит обрыв в сети, к которой подключен частный дом. Провода обычно располагаются над землей, а линии характеризуются значительной протяженностью. Именно такое устройство линий электропередач — самое их уязвимое место, так как коммуникации сильно подвержены воздействию внешних факторов. Более безопасно, с точки зрения обеспечения стабильности поставок энергии, размещение кабеля под землей. Такой способ доставки электричества часто используется для подключения многоквартирных зданий.

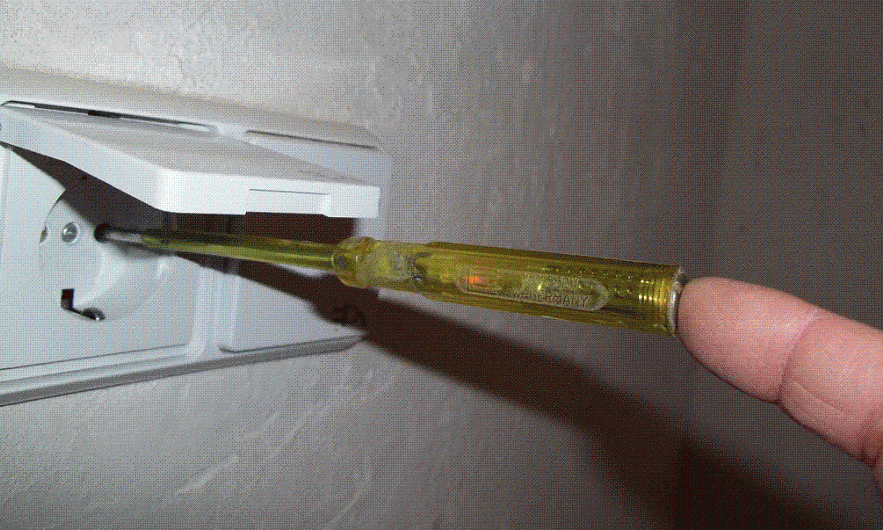

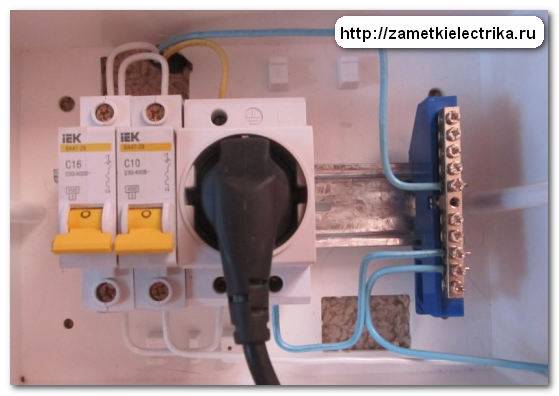

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.
Но если розетка не работает, а индикатор показываетна проводах в розетке две фазы,что делать и как такое может быть?

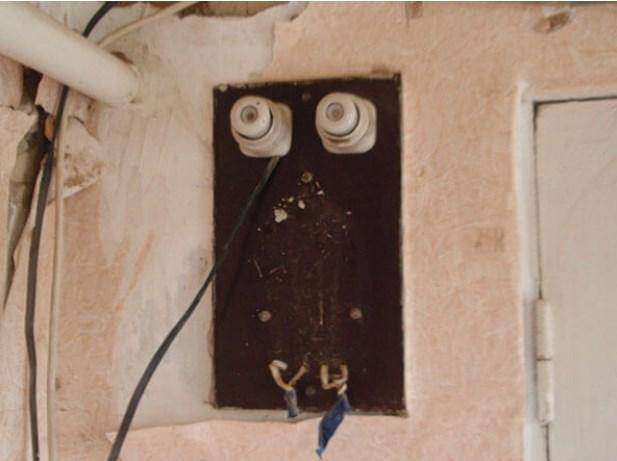

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке, давайте разберем возможные причины их появления:
Фаза с правой стороны розетки — признак хорошего тона электрика?
Некоторые утверждают, что монтаж фазного контакта в розетке с правой стороны — это признак хорошего тона электрика: якобы потом ремонтировать розетку проще, когда знаешь с какой стороны фаза. Но давайте быть честными: любой уважающий себя электрик, переживающий за свою безопасность, проверит наличие фазы с помощью мультиметра или индикаторной отвертки.
Некоторые специалисты (особенно старой школы) всегда делают фазу с правой стороны, так как это показано на приборе проверки работоспособности розеток. Но опять же, это не закон, поэтому монтаж фазного контакта может быть, как слева, так и справа.
Что еще важно знать домашнему электрику:
- Проводка в деревянном доме: как избежать пожара
- Почему в сети только 1 или 3 фазы, а не 2 или 4?
Как это происходит?

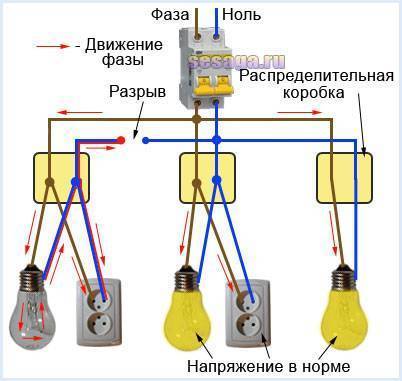

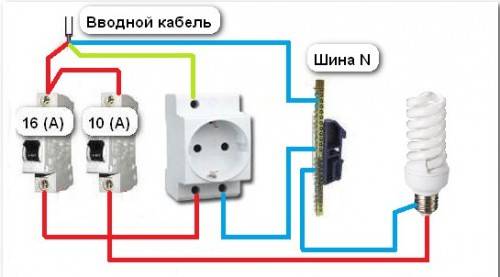

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную схему подключения розетка-выключатель-лампочка:
Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:
Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о заземлении квартиры, опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.
