Как подключить дифференциальный автомат

Простая защита с помощью дифавтомата

Если вы – не любитель современных наворотов и защита вам подойдет в самом простом исполнении, можно купить один дифавтомат на весь дом и установить его на щитке.

Однако устройство следует приобретать мощным, с расчетом нагрузки от приборов, устройств, света, который будет включаться, наверняка, в разных комнатах одновременно, чтобы избежать короткого замыкания .

Основная проблема самого обычного способа защиты – если устройство сработает и отключит энергопотребление, найти причину будет очень тяжело.

Возможно, понадобится привлечение профессионального электрика, у которого будет специальное оборудование для поиска неполадок.

Надежная защита дифавтоматом

В таком случае дифавтомат покупается с сопутствующими устройствами каждое из которых работает по разному принципу.

Минус тут один – дороговизна. Зато преимущество восполняет его: если у вас в доме возникнет опасная ситуация, выключится тот сектор, где она наблюдается. Все остальное секторы в доме будут полноценно работать.

Во-первых, это позволит пользоваться энергией в доме, во-вторых, упростит задачу поиска неполадки и ремонт электропроводки в доме .

Защита с помощью дифавтомата без заземления

Схемы, рассмотренные нами выше, предполагали работу заземления. Но если таковое не предусмотрено, будет актуальна данная схема.

Важно отметить то, что если вам нужен этот метод защиты, тогда приборы и провода нужно покупать только качественные

Установка дифавтомата

Монтаж дифавтомата – простой и незамысловатый процесс, однако он требует внимания и соблюдения всех нюансов:

• возьмите изделие, посмотрите на его внешнее состояние. Изучите поверхность, проверьте ее на предмет трещин и повреждений. Если таковые есть – устройство непригодно. Если нет – продолжаем;
• отключите электричество полностью. Вам понадобится мультиметр;
• совершите установку прибора на дин-рейку, как указано ниже;
• возьмите изоляцию, прочистите провода так, чтобы они не были повреждены (для этого применяются специальные устройства);
• подключение дифавтомата должно осуществляться через жилы сверху;
• плотно закрепите устройство к поверхности стены, включите питание.

Если в вашем случае один прибор отключается, когда срабатывает другой, значит при подключении была совершена ошибка. Наиболее частая причина – фаза подключена к одному устройству, а ноль – к другому.

Когда вводные Л и Н подключаются снизу, система не работает. Это вполне нормально. Правда, есть и электрики, которые совершают неверную установку. Нужно исправлять, чтобы привести систему в работу. Об этом и многом другом можно узнать подробно на строительном форуме .

Всегда подключение осуществляется сверху, и это показано на всех без исключения схемах.

Также стоит отметить, что мимо защиты провод Н не должен проходить. В таком случае устройство сработает, как при экстренной ситуации и отключит питание.

И последнее, что стоит отметить, это важность подключения нулевого провода. Он не должен быть соединен с остальными нулями

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

• Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
• Отключите питание в домашней сети рубильником в распределительном щитке.
• Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
• Прикрепите к DIN-рейке дифавтомат.
• Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
• Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.

После этого остается включить питание сети и удостовериться, что прибор работает правильно.

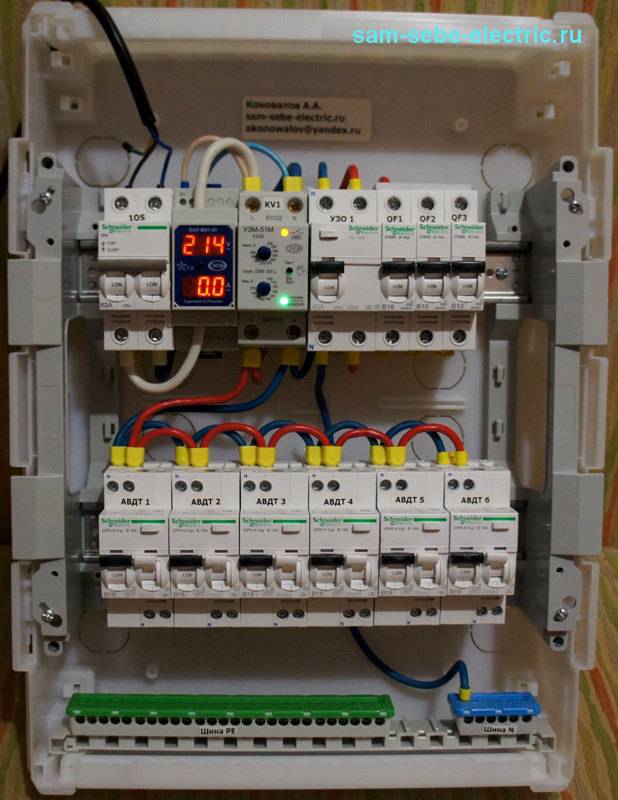

Порядок сборки распредщита на дифавтоматах на видео:

Подключение УЗО и дифавтомата — схема с заземлением

Чтобы понять, как осуществляется подключение УЗО и автомата, схема которого представлена на нашем сайте, нужно для начала разобраться, каково функциональное предназначение обоих этих устройств.

Несмотря на свою внешнюю схожесть, выполняют они разные функции. Так, устройство защитного отключения устанавливают, чтобы предотвратить повреждение электропроводки, а также обеспечить защиту от поражения электрическим током.

Что касается дифференциального автомата, то он прекрасно справляется с вышеперечисленными задачами, а также может предотвращать возникновение в проводке перегрузок, коротких замыканий.

Устройство защитного отключения — это всего лишь индикатор, с помощью которого можно контролировать утечки.

Обеспечить защиту сети устройство не способно, и поэтому рекомендуется установка обоих этих устройств.

Подключение УЗО и автомата (схема подразумевает последовательное их размещение) обеспечит максимальную защиту, так как выключит систему при превышении нормальной отметки уровня энергопотребления.

Установка устройства в однофазную сеть с заземлением: возможные варианты

Подключение УЗО с заземлением обеспечивает надежную защиту для человека, бытовых приборов и проводки. Важную роль играет здесь и тип используемого заземления. Повысить надежность системы электробезопасности можно, применяя все составляющие по отдельности, однако подключение УЗО с заземлением более предпочтительно.

Зачастую в частных домах и квартирах используется однофазный вариант электропроводки с номинальным напряжением в 220 В. Схема включения УЗО в однофазной сети достаточно проста. Существует несколько вариантов соединения этого устройства, но общий принцип, в целом, остается неизменным.

Совет

Наиболее распространенным является вариант, при котором устройство стоит на входе в дом/квартиру. Такая схема, сама по себе, является бюджетной, что и способствует ее широкому применению. Стоит отметить, что при срабатывании устройства будет сложно определить причину происходящих процессов.

Возможен и вариант подсоединения с установкой нескольких приборов — в этом случае, за каждую группу розеток или освещения отвечает отдельно взятое УЗО, поэтому при срабатывании одного из устройств определить причину будет легче, так как не придется обесточивать всю квартиру. Схема включения УЗО в однофазной сети обозначается, как правило, на корпусе изделия и в его паспорте.

Каким способом лучше подсоединить дифференциальный автомат?

Дифавтомат, схема подключения которого, в некотором смысле, аналогична принципам по монтажу автомата или УЗО, способен заменить иногда оба эти устройства и обеспечить сразу несколько степеней защиты.

Если в одной из подключенных сетей возникнут неполадки, то в аварийном режиме сработает ее автоматика, а отключены, при этом, будут все группы. Схема подключения дифавтомата в однофазной сети может также подразумевать его включение в цепь для контроля работы определенной электрической группы — такой вариант эффективен, полезен и надежен.

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

• Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
• Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
• Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
• Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Сборка схемы

В практическом выполнении сложностей нет. Весь алгоритм работы будет выглядеть следующим образом:

• Все работы с электричеством всегда начинаются с обесточения рабочего места. Поэтому отключите квартирный вводной автомат. При помощи индикаторной отвёртки убедитесь, что напряжение на его выходе действительно отсутствует.
• На дин-рейке закрепите устройство защитного отключения. С тыльной стороны на нём имеются защёлки, которые надо вставить в перфорированные отверстия на рейке.
• Корпус устройства защитного отключения имеет маркировку входных и выходных контактов для нулевых и фазных проводников. Питание на УЗО подаётся сверху, а снизу выполняется подсоединение нагрузки. С выходной клеммы автоматического выключателя фазный проводник «L» подключайте на соответствующую входную клемму УЗО. Аналогичную коммутацию проделайте с нулевым проводом «N».

• Фазный выход с УЗО распределите по всем автоматам отходящих линий.
• Выход с нулевого контакта подсоедините на нулевую шинку. А уже от неё проводники разойдутся по потребителям. После УЗО нулевые проводники в один узел не объединяются, это вызовет ложные срабатывания устройства.
• После выполнения всех коммутаций, включите вводной автомат. Проверьте правильность подсоединения и работы устройства защитного отключения. Для этого на корпусе УЗО имеется специальная кнопка «ТЕСТ». Её главная цель – имитация токовой утечки. С фазного проводника ток подаётся на сопротивление, а с него, минуя трансформатор, на нулевой проводник. Из-за сопротивления ток стал меньше на выходе и за счёт полученного небаланса сработает отключающий механизм. Нажмите на проверочную кнопку, УЗО должно отключиться. Если этого не произошло, значит, имеются неточности в подсоединении либо устройство не исправное.

Распространенные ошибки при подключении УЗО на видео:

Если будете подключать УЗО с заземлением, помните, что использовать для этой цели водопроводные трубы или другие коммуникационные сооружения недопустимо.

Заземление должно быть правильно выполненным, а не сделанным самостоятельно, только в этом случае можно быть полностью уверенным в безопасности. Если заземление нерабочее, то обязательно отсоедините и заизолируйте проводники, приходящие в щиток от электроприборов.

Нюансы в подключении УЗО и дифференциального автомата

Итак, чем отличается УЗО от дифавтомата, а точнее, их подключение. Выше уже говорилось о том, что в схему, куда подключают устройство защиты отключения, обязательно устанавливается автоматический выключатель. Вот эта принципиальная схема:

В ней автомат выполняет защиту сразу от трех вид нарушения изоляции, а, значит, короткого замыкания:

• между проводами под номерами 3 и 4;
• между входным нулевым контуром 2 и выходным фазным 3;
• между входным фазным 1 и выходным нулевым 4.

Самый опасный из трех видов – первый, потому что при этом нагрузке подвергаются сразу два контура одновременно. Что касается дифавтоматов, то в этой схеме просто будут отсутствовать автоматические выключателя. А система подключения будет точно такой же.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно.

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток – ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом

Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.
