Подключение дренажной трубки кондиционера для отвода конденсата в канализацию

Как устроена дренажная система, обустроенная своими руками

Разобравшись в том, что такое дренажная система канализации, следует рассмотреть особенности ее устройства.

Здесь ничего сложного нет.

Она представляет собой перфорированную трубу, уложенную в траншею на слой дренажа.

В роли последнего могут выступать разные материалы – в зависимости от особенностей грунта, уровня залегания грунтовых вод, а также степени загрязнения стоков.

Для обустройства дренажа обычно используется гравий, песок и геотекстиль.

В комплексе они обеспечивают дополнительную очистку сточных вод, предотвращают засорение канализационных труб илом.

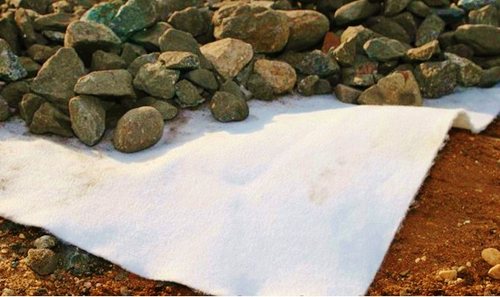

Гравий, песок и геотекстиль

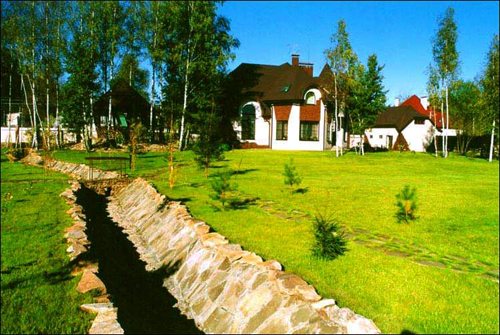

По схожему принципу обустраивается дренажная система участка своими руками в тех случаях, когда нужно обеспечить защиту от чрезмерного повышения уровня грунтовых вод и затопления участка.

Также подобная система станет хорошим методом организации ливневой канализации, отводящей воду из водосточных труб, предотвращающей подтопление фундамента здания. Единственное отличие здесь – отсутствие дренов.

Дренажная система участка без дренов

Во всех перечисленных случаях следует тщательно продумать последний момент – куда будет поступать вода из дренажных труб или траншей.

Если стоки из дома должны отводиться исключительно в септик или фильтрационный колодец, то грунтовая и дождевая вода может поступать не только в специальный сборник, но и, например, в пруд, любой другой водоем.

Ее можно использовать для обустройства купальни для домашних птиц.

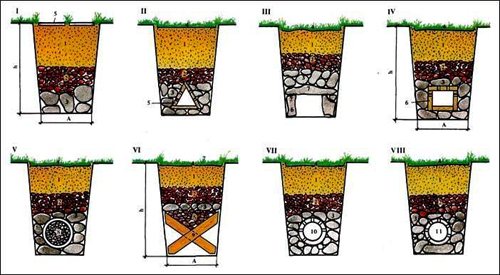

Схемы дренажной системы участка

Самостоятельное обслуживание системы дренажа

Чтобы продуть сливной шланг и не прибегать к дорогостоящей услуге вызова специалиста понадобится три вещи:

Желание. А оно появится обязательно после того, как в комнате начнет очень неприятно пахнуть.
Инструменты. Отвертки, пассатижей и ножа обычно бывает достаточно для демонтажа крышки корпуса, хомутика на патрубке и крепежных винтов.
Дезинфицирующее средство. Поможет избавиться от трудноудаляемого налета на стенках и в местах изгибов. Самый лучший результат показывают концентрированные хлорсодержащие препараты для самых грязных поверхностей.

Для проведения очистки нужно будет всего лишь снять верхнюю крышку устройства, отсоединить трубку и сильно подуть в нее ртом. Если монтаж был выполнен правильно и на трубе нет излома, то с противоположного конца вылетит вся скопившаяся грязь. После этого туда необходимо залить дезинфектор и дать ему поработать с внутренними поверхностями минут двадцать. По истечении указанного времени просто промыть трубку чистой водой и собрать все обратно, соблюдая последовательность сборки.

Обратите внимание – это неполный комплекс гигиенических мероприятий, которые надо проводить ежеквартально.

Классификация канальных кондиционеров

От мощности направленного потока, который может создавать центральный вентилятор, напрямую зависят все другие параметры, возможная длинна и тип прокладываемых каналов, их разветвление. Этот показатель делит установки на 3 класса:

Высоконапорный, с силой и скоростью потока воздуха до 250 Па
Средненапорный, до 100 Па
Низконапорные, с невысоким показателем до 40 Па

Низконапорный канальный кондиционер

Кондиционер низконапорного класса рассчитан либо на работу с короткой системой узких воздуховодов, либо вообще без них. Зачастую их используют без системы каналов, как эконом вариант для номеров в отелях, когда кондиционер монтируется в специальный шкаф (антресоли), забор воздуха производится через решетку снизу, сразу фильтруется, охлаждается в блоке и выбрасывается через вторую решетку в торце или фасаде фальш-антресоли. Такой кондиционер позволяет значительно экономить на обслуживании, и зрительно невидим.

Средненапорный канальный кондиционер

Универсальный по параметрам средненапорный кондиционер подходит для использования в квартирах и офисах. Он обладает достаточной мощностью для создания небольшой сети воздуховодов между комнатами, и заборного, выходящего на улицу. В зависимости от настроек, средненапорный кондиционер канального типа способен справляться с задачей кондиционирования 3-4 комнатной квартиры или небольшого по площади одноэтажного дома.

Высоконапорный канальный кондиционер

Это мощная установка со статическим напором воздуха внутри каналов до 250 Па, в отличие от него средненапорный не имеет показателя «статичный напор». Используются высоконапорные кондиционеры в больших зданиях, с просторными залами, в двух и трехэтажных особняках. Совместимы с приточными вентиляциями и способны обеспечивать и поддерживать полноценный и здоровый микроклимат в доме.

Обратный клапан для дренажной системы кондиционеров

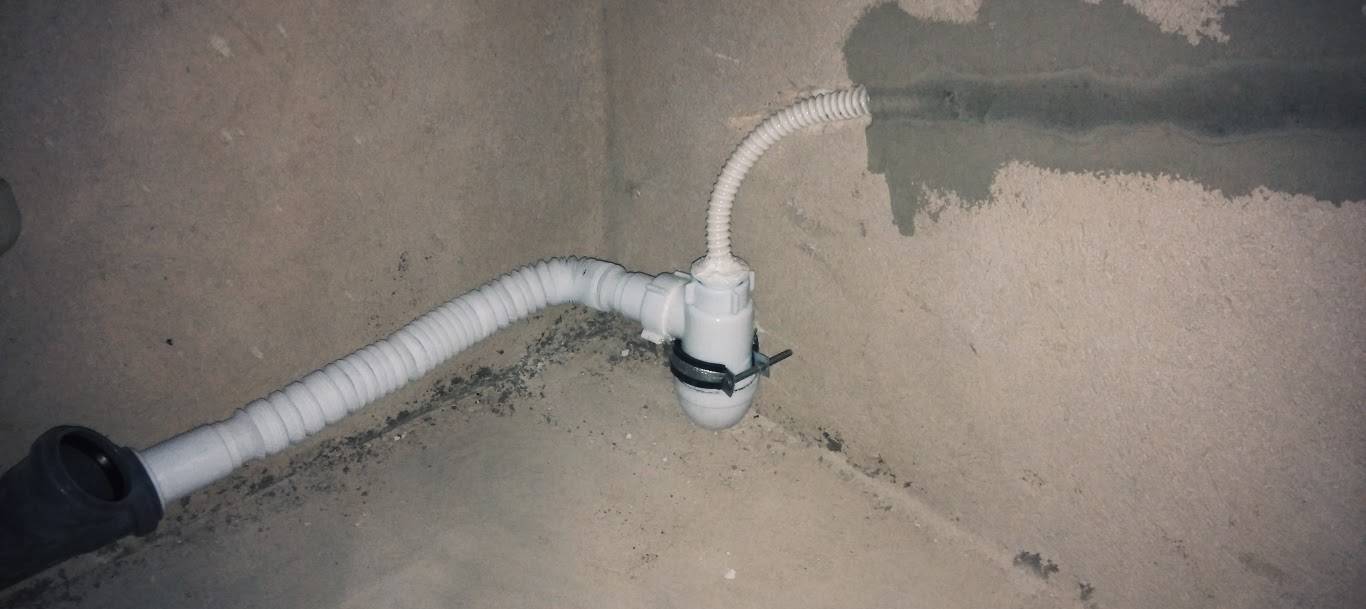

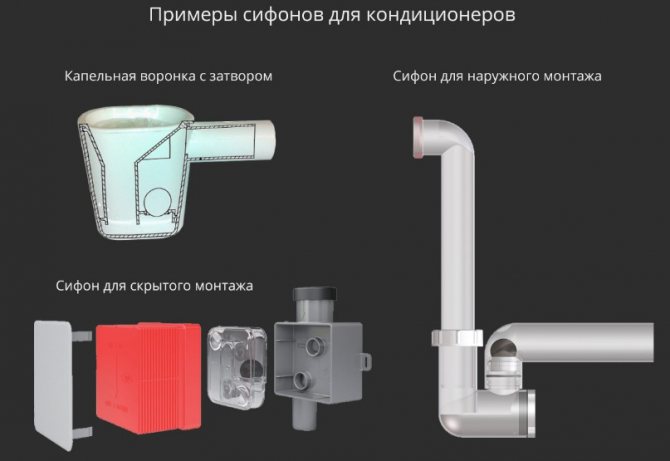

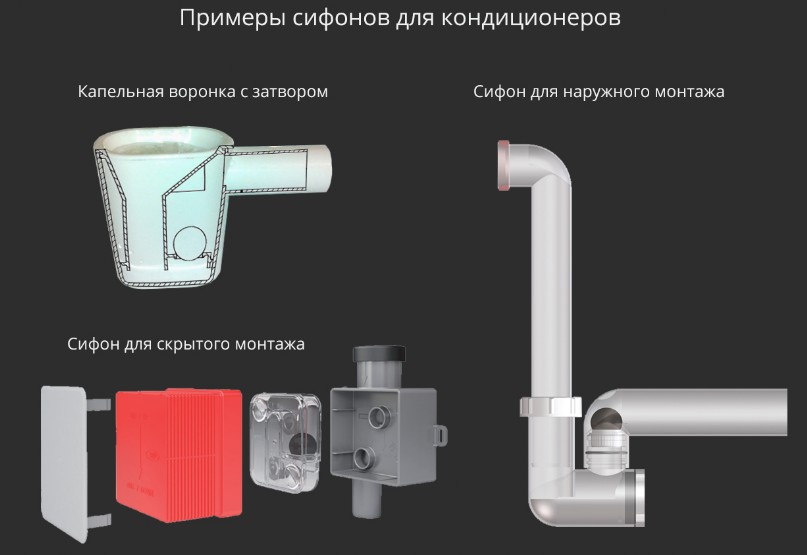

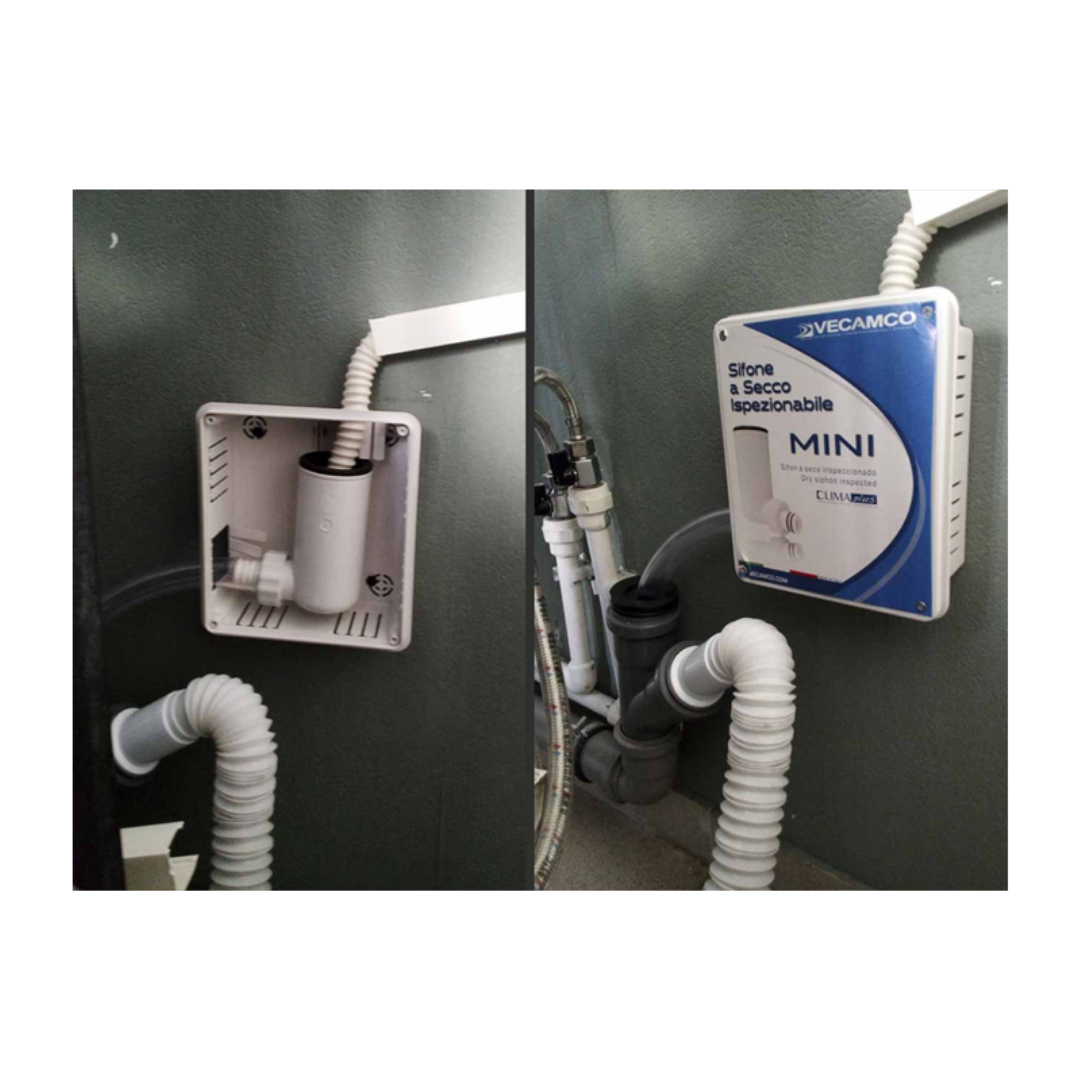

Сифоны для подключения дренажа сплит-систем к канализации отличаются от аналогичных устройств для ванн и раковин. Их принцип действия основан не на создании гидрозатвора, а на использовании обратного клапана. Такой клапан полностью блокирует воздух и стоки из канализации, но при этом беспрепятственно пропускает через себя конденсат от кондиционера.

Конструкция дренажного сифона довольно проста и чаще всего представляет собой устройство одного из двух типов:

Шариковый клапан. Легкий пластиковый шарик играет роль своеобразного поплавка, который поднимается при движении воды в сторону канализации и опускается при ее отсутствии или при движении в обратном направлении, перекрывая доступ неприятному запаху и стокам.
Пружинный клапан. Действует аналогичным образом, но вместо шарика в устройстве используется мембрана, соединенная с пружиной. Вода из дренажного шланга растягивает пружину и передвигает мембрану, что позволяет ей стекать в канализацию. При отсутствии тока воды пружина возвращает мембрану в прежнее положение, при котором сифон становится закрытым.

Помимо этого, в зависимости от параметров монтажа и обслуживания клапан для слива кондиционера в канализацию бывает:

Цельный. Имеет неразборный корпус, поэтому требует периодической замены (раз в 2-3 года).
Сегментный. Является устройством разборного типа и требует лишь регулярного обслуживания и очистки.

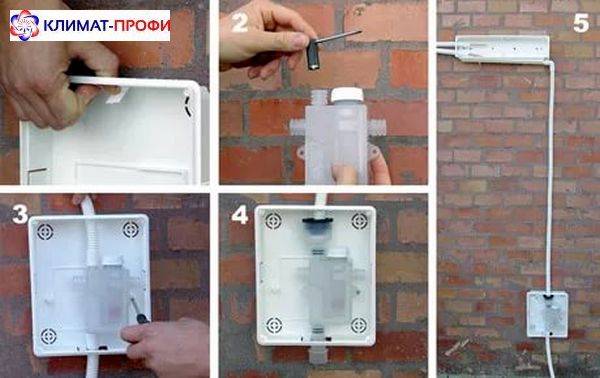

Настенный. Имеет компактные размеры и эргономичный современный дизайн, рассчитанный на установку устройства на видном месте. В корпусе имеются отверстия для настенного крепления при помощи саморезов.
Врезной. Используется для подключения дренажного шланга непосредственно к канализационной трубе.

Принцип работы

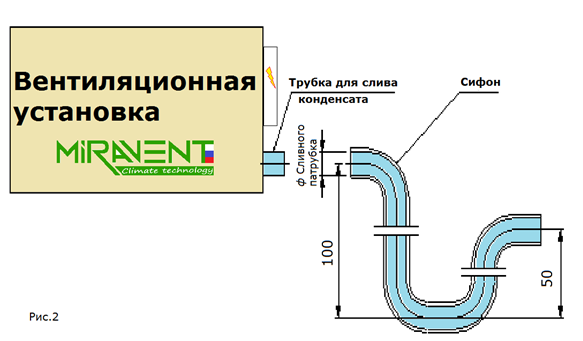

Конструктивно сифоны для кондиционеров похожи на обычные сантехнические устройства: они также имеют входной и выходной раструб, а внутренние трубки соединяются между собой зигзагообразным элементом – коленом.

Принцип действия тех и других приборов также одинаков, и заключается в следующем: конденсат, образующийся в процессе работы сплит-системы, через специальный отводящий патрубок уходит в сифон и начинает там накапливаться. После того как уровень жидкости поднимется выше верхней точки колена, вода начинает вытекать из сифона по выходящему патрубку и уходить в канализацию. При этом водная пробка, находящаяся в колене, не позволяет канализационным запахом проникать в помещение, создавая гидрозатвор. Иными словами, воздушные массы и жидкость могут двигаться через сифон только в одном направлении, прибор же при этом выполняет роль обратного клапана. Поступление воды в сифон происходит непрерывно, из-за чего она не застаивается и не выделяет неприятного запаха.

Функции дренажной системы

Для отвода конденсата, появляющегося на испарителе внутреннего блока во время преобразования и охлаждения газа, существует дренажная система. По сути, дренаж представляет собой трубку, в которой производится отвод конденсата от кондиционера. В то же время система состоит из нескольких составных частей: лотка, соединительных патрубков и трубопровода.

До того, как устанавливать климатическое оборудование, следует понимать, что существует два вида систем дренажа:

Гравитационная;
Принудительная.

В первом случае влага скапливается в лотке, затем естественным путем по законам гравитации стекает по подсоединенной трубке в канализацию или же прямо на улицу. Такой вид дренажа является наиболее распространенным в сети кондиционирования.

Искусственная система включает в себя применение дренажной помпы. Ее использование обосновано в двух случаях: если необходимо подать влагу кверху или отводная трубка для конденсата слишком длинная и жидкость не может протекать естественным путем.

Особенности монтажа на утепленный фасад или на вентилируемый

Как установить наружный блок кондиционера на вентилируемый фасад? Как закрепить кронштейны? Можно ли крепиться к каркасу стальному, оцинкованному, из нержавеющий стали или алюминиевому профилю?
Что из себя представляет этот, так называемый “вентилируемый фасад”?

Так выглядит схема монтажа вентилируемого фасада с установкой декоративной керамогранитной плитки

Чтобы уменьшить теплоотдачу здания и съэкономить на отделке (не нужно выполнять мокрую штукатарку, шпатлевку и окраску), его обшивают вентилируемым фасадом. К стене при помощи тарельчатых дюбелей крепится минераловатный (пенополистирольный) утеплитель. Около 4 см остается зазор для циркуляции воздуха, чтобы высушить эти слои, если на них попала влага. И поверх этого дом обкладывается различными материалами от керамогранита до алюминиевого листа, от асбестоцементных, фиброцементных листов или других материалов.
Вот этот вентилируемый фасад и создает большие сложности монтажникам для установки наружного блока кондиционера.

Проектировщики учли все ньюансы и создали чертеж для монтажа кронштейнов для установки кондиционера на вертилируемый фасад.

А теперь разберем информацию указанную на чертежах в деталях. Прежде всего, как вы должны были заметить, кронштейны должны быть всегда закреплены к фасаду здания на шпильках, очень длинных болтах от 12-14 мм и более, “глухарях”, как мы их называем. Шпильки ставятся иногда насковозь! Если стена дома сделана из пенобетона! На концы вместо одной гайки, следом накручивается вторая – контргайка. Все болты, шайбы, шпильки идут под номерами М10. Перестраховываемся.
Всегда слой утеплителя на том месте, где будет стоять кронштейн, вырезается. Затем, по возможности, он ставится на место, им заполняются все пустоты.

Сами кронштейны покупаются удлиненные 500 мм на 500 мм, или 600 мм на 600 мм. Здесь необходимо, чтобы при установке самого наружного блока, расстояние между ним и фасадом было 8-10 см для забора воздуха вентилятором. А то смотришь иногда, как стоят такие блоки на коротких кронштейнах 450 на 450 мм и их блоки вплотную подходят к фасаду. Ни о какой нормальной работе наружного блока кондиционера уже речь не идет. А иногда их и просто “зашивают” тем самым выполняя некачественно.

У некоторых кронштейнов для крепления их к стене сделаны даже не два отверстия, а три. Как вы видите на этих фотографиях, что также повышает прочность конструкции.

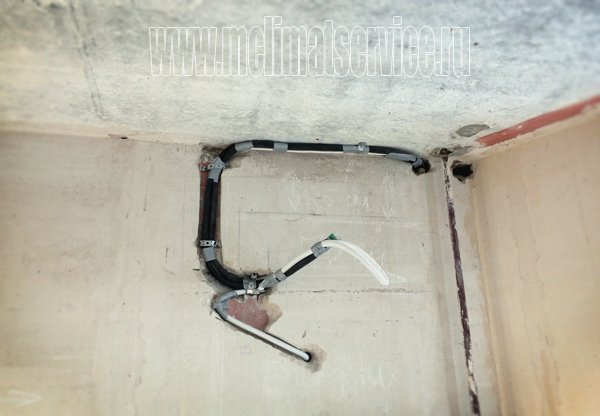

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься. В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата. С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера. Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие. Крепежи вкручиваются по месту

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

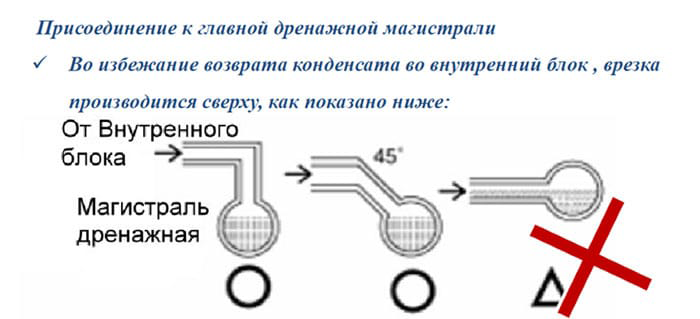

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
Неправильно был выставлен уклон дренажной трассы.
Если вышла из строя помпа.
Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть. Поднимается корпус кондиционера. Отсоединяется дренажная трубка от поддона. Последний снимается и промывается

Особое внимание именно отверстию. Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой

Все остальные действия по сборке системы слива конденсата производятся в обратном порядке

Если не получается, то придется заменить ее новой. Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

https://youtube.com/watch?v=L-4-BgJKNoo

Дренажные трубки для кондиционеров

Дренажная трубка кондиционера, с помощью которой из него наружу выводится образовавшийся внутри конденсат, изготавливается из полиэтилена или поливинилхлорида. Эти материалы не поддаются воздействию воды, а изделия из них отличаются высокой прочностью. На практике изготовители комплектуют кондиционеры армированными трубками двух видов – гладкими и гофрированными. Гладкие трубки чаще всего встречаются в бюджетных моделях кондиционеров. Их монтаж без специальных фитингов невозможен.

Фитинги – элемент, использующийся для формирования изгибов при прокладке трубопроводов различного назначения.

Использование гладких труб с фитингами для прокладки дренажного трубопровода целесообразно в том случае, когда кондиционер расположен в непосредственной близости от канализации. Если точка подключения трубки к канализации находится на достаточно большом расстоянии, применение фитингов значительно усложняет монтаж трубопровода.

Гофрированные трубки отличаются высокой гибкостью и монтаж дренажного трубопровода можно осуществлять без фитингов. Дренажный шланг для кондиционера, собранный из гофрированных трубок, можно изгибать под любым углом, что значительно упрощает процесс прокладки трубопровода.

Не рекомендуется в качестве дренажных трубок использовать садовые шланги и гофрированные рукава, которые применяют при прокладке электрических кабелей.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Дренажные трубки для кондиционеров

Куда вывести слив воды кондиционера: нормы и варианты устройства дренажа для сплит-системы

Извечная головная боль монтажников и проектировщиков: куда вывести слив воды кондиционера. Никого не устраивает установка короба с дренажом через всю стену, соседи снизу жалуются на круглосуточно капающую воду с дренажного шланга. Согласитесь, этот вопрос заслуживает поиска более достойного решения.

Все о вопросах образования, сбора и сброса конденсата, сопровождающего работу бытовой сплит-системы, вы узнаете из представленной нами статьи. Мы расскажем о том, как его лучше утилизировать с минимальным неудобством для себя и окружающих. Рассмотрим рекомендации по монтажу дренажного шланга и способы его вывода.

Самая надежная дренажная трубка для кондиционера

Сегодня разберем одну из самых важных материалов для монтажа – дренажная трубка кондиционера. Очень распространенная неисправность в процессе эксплуатации «сплита» это когда начинает течь вода из внутреннего блока. Чтобы минимизировать возможность возникновения такой неисправности я расскажу несколько нюансов при установке дренажа. Также сегодня рассмотрим, какие трубки и шланги применяются монтажниками кондиционеров.

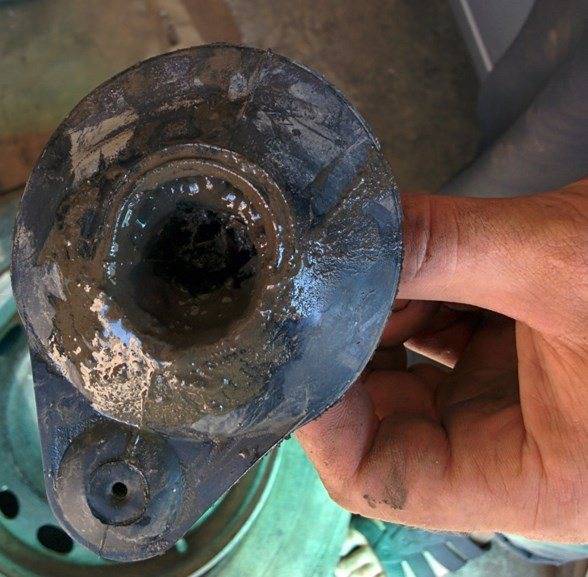

Основной причиной возникновения течи из внутреннего блока является засорение дренажной трубки. Вторая причина, с которой мне приходилось сталкиваться, менее распространенная – это заводские недоработки системы сбора конденсата на внутреннем блоке. Но о них я постараюсь рассказать в других статьях, а сегодня подробно разберем первую причину.

Очень часто нам приходится сталкиваться с проблемой засорения дренажа. Из нашей практики существует два самых распространенных случая:

когда дренажная трубка засоряется в процессе «естественной» эксплуатации (во внутреннем блоке скапливаются загрязнения);
когда дренаж становится излюбленным местом обитания насекомых (залетают пчелы или шмели, делают гнезда пауки).

Вероятность возникновения каждой из ситуаций во многом зависит от того, какой дренажный шланг применяется. Да-да, именно выбор «правильного» дренажа позволит снизить вероятность возникновения течи.

Дренаж для кондиционеров

При работе в режиме охлаждения на радиаторе внутреннего блока сплит-системы образуется конденсат (вода).

Происходит это из-за того, что температура радиатора значительно ниже температуры проходящего через него комнатного воздуха. И для того, чтобы обеспечить отвод этого конденсата из комнаты, необходима дренажная система.

В данной статье мы узнаем, какие требования применяются к дренажу для кондиционеров и как правильно его выбрать.

Для кондиционеров применяются несколько распространенных способов отвода воды:

Первый случай, это когда от внутреннего блока дренажный шланг напрямую выводится на улицу. При этом необходимо обеспечить минимальный уклон по всей длине дренажа (без перегибов). Этот способ наиболее предпочтителен, т.к. он является самым надежным, простым и не требующим дополнительных устройств. Именно так и происходит отвод конденсата в большинстве бытовых случаев (чаще всего дренаж выходит на улицу в одно отверстие вместе с другими коммуникациями). Второй случай, когда дренажный шланг выводится в канализационную трубу (при этом также необходимо соблюдать минимальный уклон шланга по всей его длине). У данного способа есть плюсы и минусы. Положительный момент заключается в том, что не будут создаваться лужи около дома, и конденсат не доставит неудобств соседям. Минус в том, что необходимо предотвратить попадание запаха из канализации. А для этого придется использовать специальные гидрозатворы (сифоны). И третий случай, это когда нет возможности обеспечить уклон дренажа по всей его длине (как правило, из-за дверных проемов). Тогда приходится применять специальные дренажные помпы для кондиционеров. При помощи данных устройств возможно «поднять конденсат» из внутреннего блока (например, за потолок), а затем обеспечить её дальнейший отвод «самотёком» на улицу или в канализацию. Как мы видим, в этом случае конструкция дренажа еще больше усложнится и, особенно в бытовых условиях лучше помпы не использовать!!!

Каким должен быть дренажный шланг для кондиционеров

Все мы прекрасно понимаем, что дренаж для кондиционера должен отвечать самым серьезным требованиям.

Ведь он не просто находится в доступном и видном месте (как в различной сантехнике, стиральной машинке или в холодильнике), а прокладывается через внешнюю стену, или еще сложнее «заштроблён» внутри комнаты.

Кроме этого нужно учитывать и то, что дренаж выводит вместе с конденсатом и другие загрязнения (в нем отсутствует давление и сильный поток воды).

Исходя из этих требований, дренаж должен быть:

прочным и надежным;
гибким и при изгибах не сужать внутренний диаметр;
иметь гладкую внутреннюю поверхность;
иметь жесткий (спиральный) каркас.

Всем этим требованиям соответствует только специальный шланг для кондиционера. Он производится из качественного и прочного материала, имеет гладкую внутреннюю поверхность диаметром 16 мм., а жесткий спиральный каркас способен защитить от повреждения и обеспечить необходимую гибкость. В крайнем случае, можно воспользоваться металлопластиковой трубкой диаметром 16 мм.

Для дренажа не подходят:

садовые шланги. Они прочные, долговечные, гладкие, но при чрезмерном изгибе сужают внутренний диаметр;
дешевые гофрированные шланги, а также большинство шлангов, которые идут в комплекте с некоторыми китайскими кондиционерами. Все они легко мнутся, рвутся и при этом имеют не гладкую внутреннюю поверхность;
гофры для кабелей. Они меньше мнутся, но имеют не гладкую внутреннюю поверхность и легко «протираются» внутри стены.

Вывод нашей статьи такой, что дренаж для кондиционера – это наиболее важная и ответственная деталь всей системы, на которой нельзя экономить. Надежный и прочный шланг для сплит-системы сложно найти в традиционных строительных или хозяйственных магазинах. Для его поиска нужно обращаться в специализированные магазины или организации, которые работают в климатической сфере.

Причины засорения дренажа

Чаще всего проблема возникает по вине самого хозяина кондиционера. Любая техника нуждается в периодической чистке и качественном сервисном обслуживании, на котором нельзя экономить. Если данными мерами пренебрегать, то можно получить вышеизложенную проблему.

Чаще всего засоряется дренажный поддон кондиционера. Конденсат, который стекает по поддону, несет всю собранную им грязь к сливу, диаметр которого обычно очень маленький (около 1 см), естественно, слив через какое-то время забивается грязью, а поддон переполняется водой. И, так как воде вытекать уже некуда, она начинает капать из внутреннего блока кондиционера на пол. Какой же выход из данной ситуации? Ответ состоит в регулярной чистке дренажной системы и в частности в чистке дренажной трубки. Давайте разберемся, как почистить дренажную трубку кондиционера своими руками.

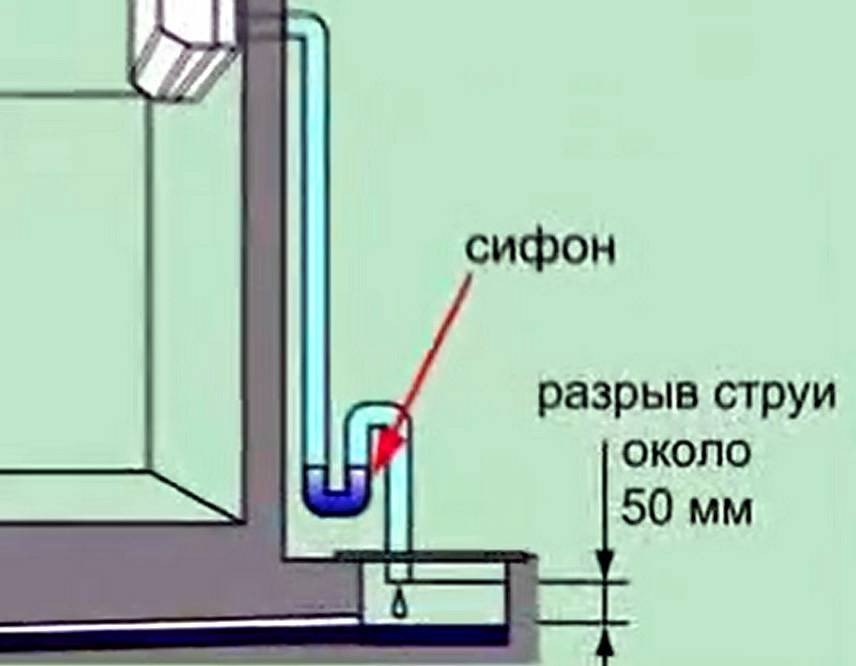

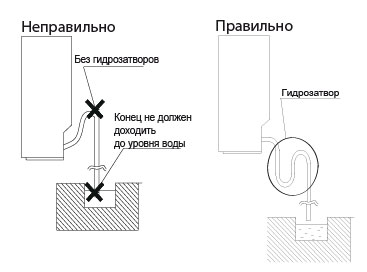

Почему нельзя использовать обычный сифон?

Подключение ванн, раковин и умывальников осуществляется через простейшее устройство, принцип работы которого заключается в создании гидрозатвора или водяной преграды. Сифон представляет собой изогнутую пластиковую трубку, проходя через которую вода заполняет часть ее объема, перекрывая доступ запахам из канализации. Если устройство используется регулярно и через него проходит большое количество жидкости, то водяной затвор обновляется и не успевает высохнуть.

Если же постоянный приток воды отсутствует, то гидрозатвор рано или поздно начнет высыхать, в результате чего воздух из канализации начнет распространяться внутри помещения. Кроме того, обычный сифон не спасет, если по каким-либо причинам канализационные стоки будут двигаться в обратном направлении.

Оба этих варианта развития событий недопустимы при подключении дренажного шланга от сплит-системы, поскольку в первом случае неприятные запахи будут распространяться по дому прямо через кондиционер, а во втором случае обратный приток сточных вод может вызвать засорение шланга или привести к серьезным поломкам.

Влияние на здоровье

Главная опасность засорения дренажа не в последствиях затопления соседей или поломке дорогостоящего прибора, а в угрозе жизни и здоровью обитателей прохладной комнаты. Если есть грязь, вода и тепло, то это автоматически создает риск создания в сплит-системе целого инкубатора разнообразной заразы:

Плесневые грибки. Некоторые штаммы могут вызывать заболевания дыхательной системы вплоть до рака легких.
Бактерии. Существует определенная разновидность, вызывающая «Болезнь легионеров» — воспаление легких бактериального характера. При этом смертность очень высока.
Неприятный запах наименьшее из возможных зол. Одновременно служит своеобразным последним предупреждением – пора чистить дренаж.

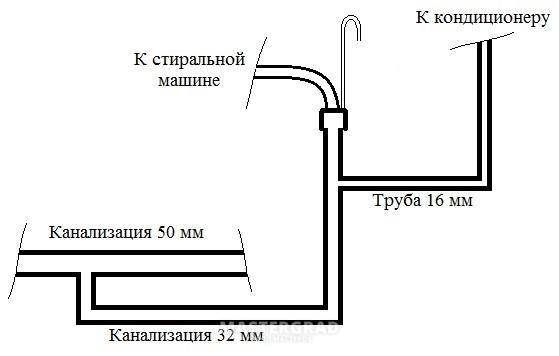

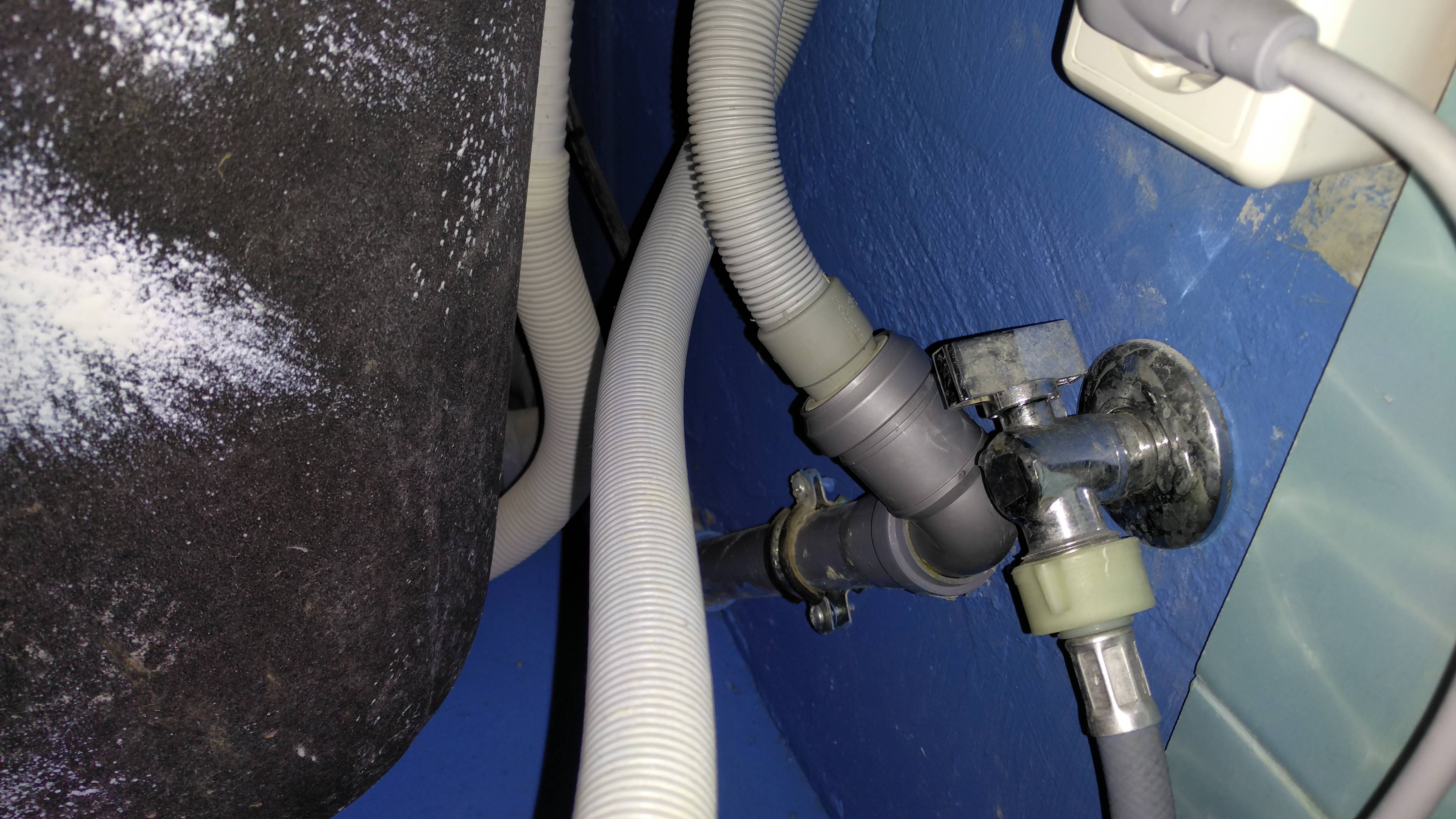

Как сделать слив конденсата от кондиционера в канализацию
