Как подключить духовой шкаф к электричеству самостоятельно

Параметры плит и выбор розетки

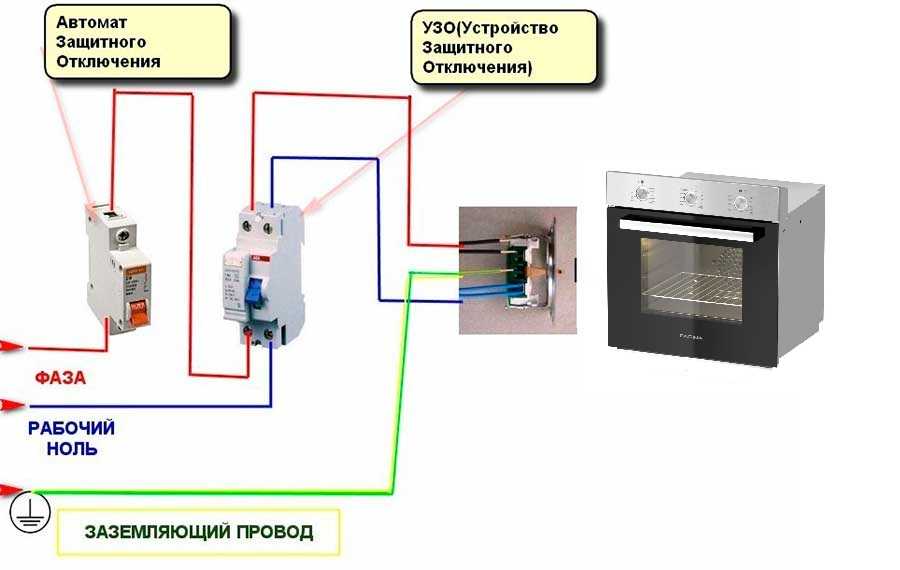

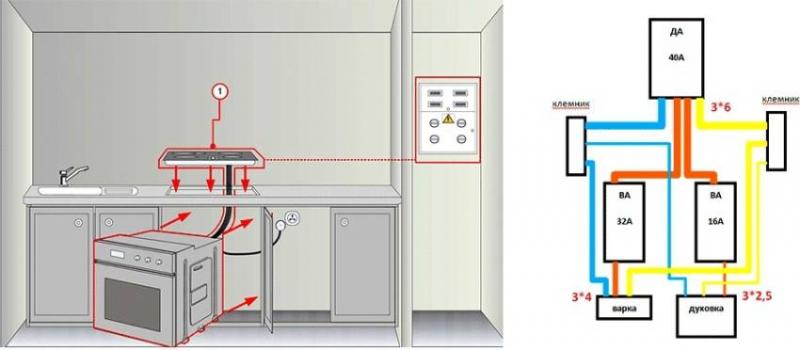

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

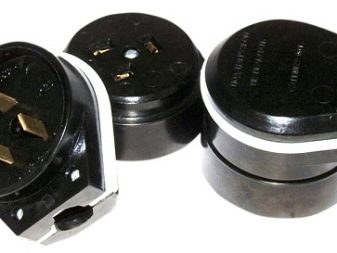

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

• для однофазных сетей 220В;
• для трехфазных сетей 380В;
• имеющие отдельный контакт для заземления или без него;
• с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
• с интегрированными устройствами — УЗО, реле отключения, таймер;
• со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

• Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
• Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
• Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

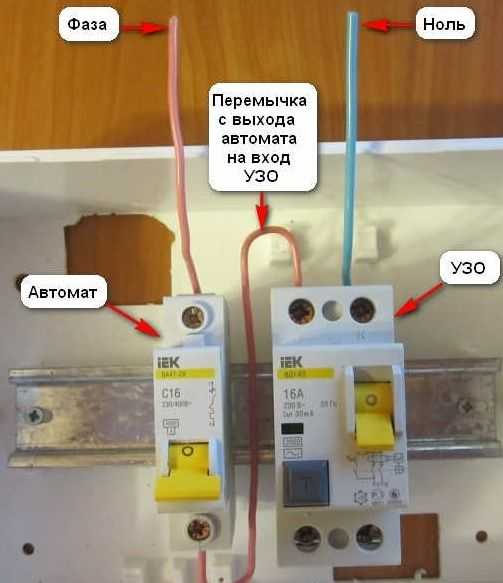

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Параметры электрической сети

Перед покупкой энергоемкого оборудования, такого как духовой шкаф или варочная панель, необходимо убедиться, что домашняя электросеть сможет выдержать его к себе подключение.

Для этого от вас потребуется просуммировать мощность всех находящихся в вашем пользовании электроприборов, которые, предположительно, будут работать единовременно с приобретаемой бытовой техникой. Теоретически, можно «заморочиться»  и не затевать работу посудомоечной и стиральной машины, уборку при помощи пылесоса и т.п. на то время, когда будет работать духовой шкаф или электроплита, но не вызовет ли это для вас серьезных неудобств – решайте сами.

Итак, потребляемый бытовой техникой электрический ток определяется по формуле:

I=P/U A (ампер)

где P – суммарная мощность единовременно работающих электроприборов, Вт; U– напряжение в электрической сети, В.

Розетка для варочной панели

Полученное в результате применения данной формулы значение потребляемого электрического тока не должно превышать тока номинального, на который рассчитан автомат на вводе в ваш дом или квартиру.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

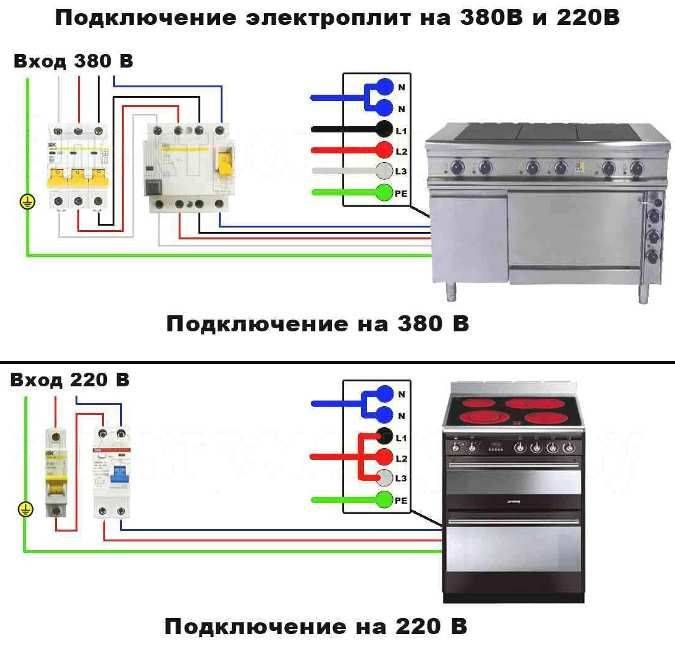

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Установка и подключение духового шкафа

В настоящее время распространено раздельное применение варочной панели и духового шкафа. Это позволяет экономить место на кухне по причине того, что такая техника часто является встраиваемой.

Нагревательные элементы электрической духовки располагаются не только снизу, но и по бокам. Духовой шкаф оборудован вентилятором-конвектором, обеспечивающим хорошую циркуляцию воздуха и равномерный нагрев пищи. Все это положительно сказывается на удобстве приготовления и качестве получаемой пищи.

Духовые шкафы бывают:

• Зависимые, электрически связанные с варочной плиткой. Некоторые функции панели регулируются с помощью духового шкафа.
• Независимые, полностью автономные приборы. Они пользуются большей популярностью по причине возможности расположения в любом удобном пользователю месте.

Перед установкой духовки следует подготовить нишу, в которой не должно быть перекосов, которые могут послужить неравномерному распределению тепла и преждевременному выходу прибора из строя. Между стенками шкафа и ниши должны быть зазоры для вентиляции от 6 мм с боков, между дном и полом около 90−95мм, а между задней стенкой и нишей не меньше 40 мм.

Поскольку прибор потребляет большую мощность, не стоит экономить на проводке. При мощности до 3.5 кВт ток потребления будет не менее 16 ампер, в этом случае потребуется отдельный автомат в щитке на 25А, а кабель от него понадобится ввг 3×2.5мм — на розетку электродуховки.

В зависимости от модели духового шкафа подключение к нему кабеля осуществляется или с помощью разъема с контактами, или при помощи клемм.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)

Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

• B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
• C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
• D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

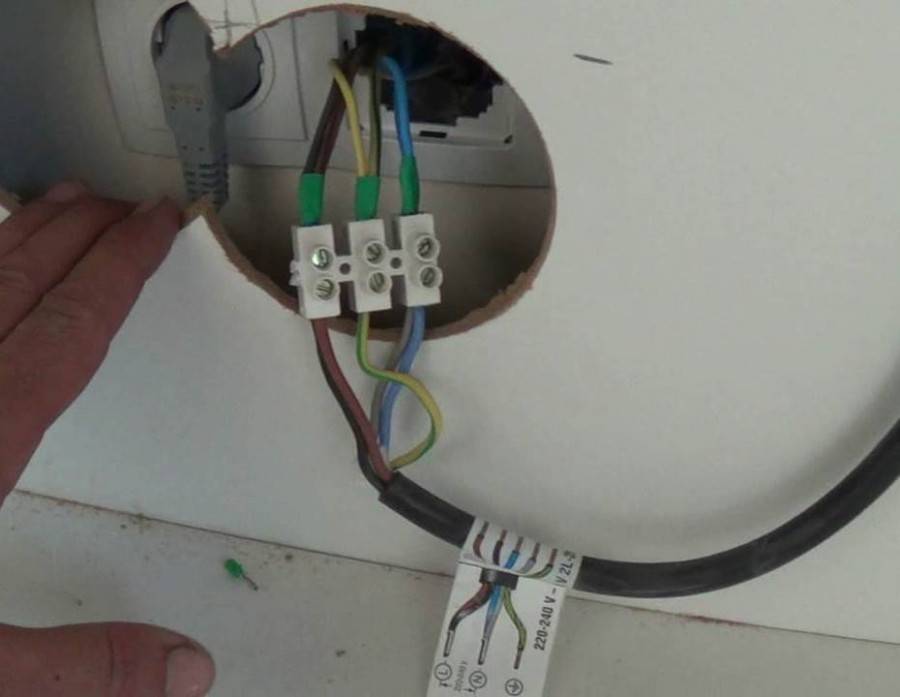

Установка клеммной колодки

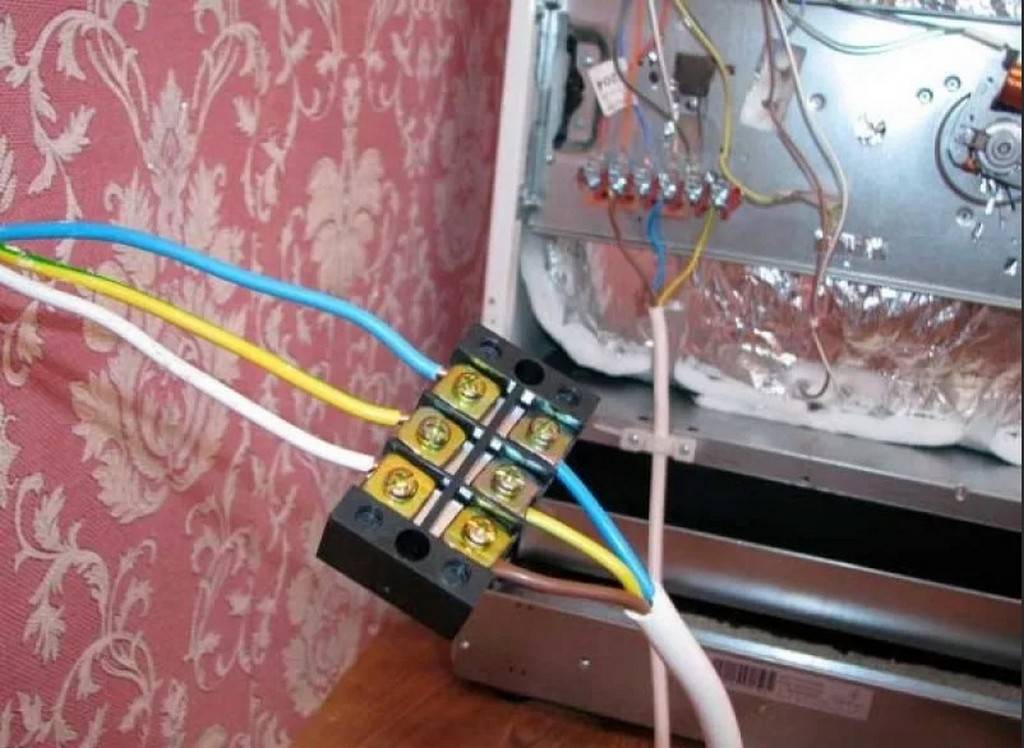

Подключение духового шкафа через клеммную колодку считается наиболее правильным. Контакт с сетью в этом случае обеспечивается прижимными винтами, что надежнее, чем при включении через вилку и розетку.

Недостаток такого подключения – сложность размыкания цепи (снять крышку, открутить болты, выдернуть провода). Потому такой способ используют при условии установки автомата, причем желательно, чтобы он был двухполюсным и разрывал сразу и “фазу”, и “ноль”.

В клеммных колодках старого образца – карболитовых – контакты открыты. Такую колодку устанавливают в специальном боксе и стандартной распаечной коробке.

В квадратную коробку отлично становится трехконтактная колодка. Если духовой шкаф подключают к трехфазной сети, то под пятиконтактную колодку ставят продолговатую модель бокса. Коробку крепят на поверхности стены или утапливают в стену вместе с самим кабелем.

При подключении зачищенные от изоляции провода вставляют под металлические пластины и затягивают контакт прижимными болтами (отверткой). При этом прикладывают хорошее усилие, чтобы контакт был надежным. Жилы провода подсоединяют в строгом соответствии с маркировкой. Фазный провод с духового шкафа – напротив фазного со щитка, “нейтраль” (“ноль”) – напротив нуля, “земля” – напротив заземляющего.

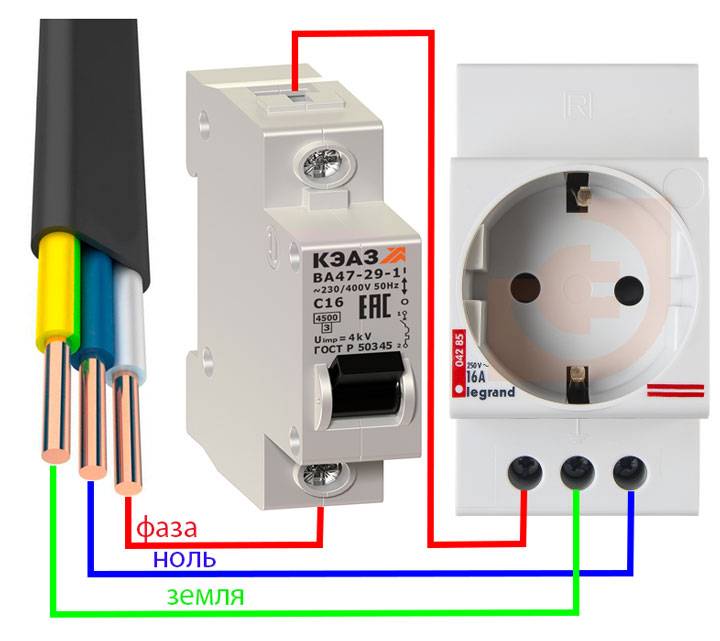

Подключение духового шкафа к электросети

Эта часть процесса считается финальной. Теперь вам следует самому подключить электрический духовой шкаф к сети. Здесь мы рассмотрим, как подсоединить духовой шкаф от распределительной коробки. Сначала вам нужно отключить электроэнергию. Если в корпусе нет шнура, тогда вам следует открыть клеммную колодку. Во время подключения необходимо использовать провод ПВС. Другой конец провода вам следует подключить к распределительной коробке. Во время подключения вам необходимо соблюдать цветовую маркировку проводов. Фаза имеет коричневый цвет и подключается к клемме L. Ноль синего цвета и его следует подключить к N. Заземление имеет зеленый цвет и подключается к PE.

Перед подключением кабеля вам следует убедиться, что он сможет выдержать токовые нагрузки. Для этого вы можете провести расчет сечения кабеля. Обычно для духового шкафа, который имеет мощность до 3.5 кВт используют трехжильный провод с сечением 2.5 мм.кв. Если нагрузка больше, тогда можно использовать сечение 4 мм.кв.

Кроме этого, вам необходимо защитить себя от поражения током. Для этого вы можете подключить УЗО. Если вы не знаете, как выбрать УЗО, тогда можете прочесть нашу статью.

После завершения всех этапов необходимо проверить правильность установки и подключения электрического духового шкафа. После этого вы сможете включить электроэнергию в распределительном устройстве. Если световая индикация работает, тогда вы все сделали правильно. Вот видеоуроки, которые помогут выполнить процесс установки.

Рекомендуем прочесть: установка электрического полотенцесушителя.

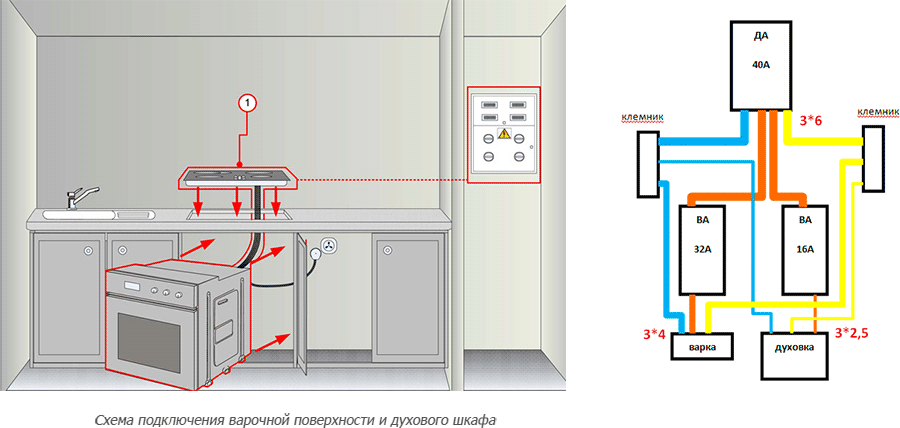

Осуществление схемы подключения варочной панели и духовки

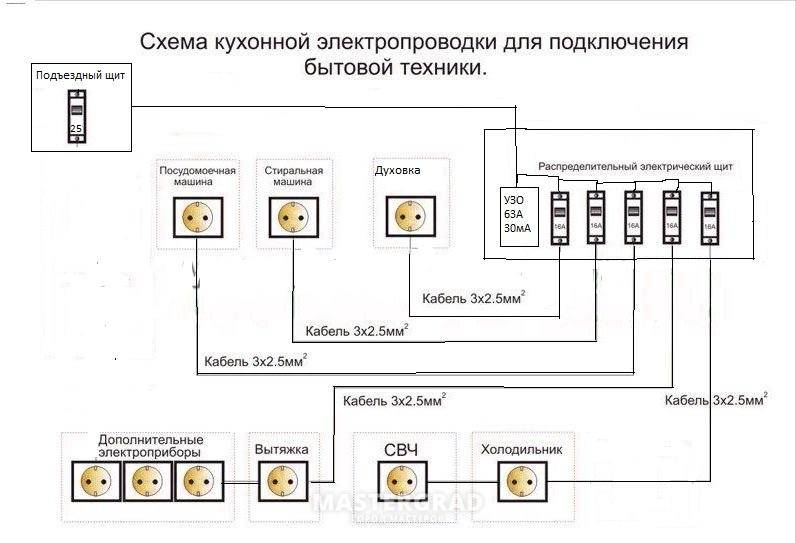

В соответствии со строительными правилами и нормами (СНиП) подключение электрических плит должно выполняться при помощи радиального метода, а именно: для  питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.

Перед включением прибора с однофазной системой стоит изучить инструкцию

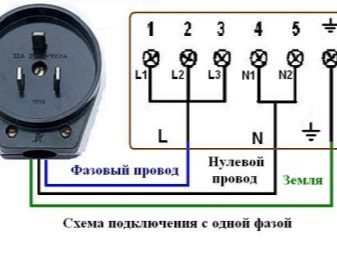

Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.

В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.

Обязательно нужно изучить схему подключения

Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:

• первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
• требуется вытащить перемычки;
• в результате должно получиться 5 мест для подключения;
• чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.

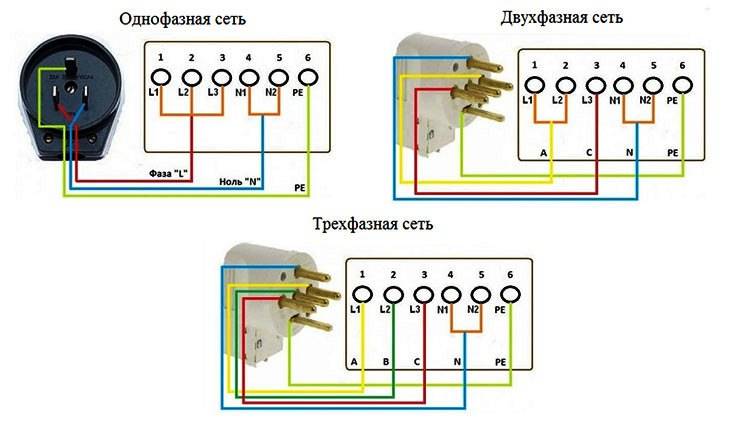

Схема подключения к однофазной сети

Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:

• 1L;
• 2L;
• 3L;
• нулевой проводник имеет пометку N;
• заземление – знак «земля».

Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.

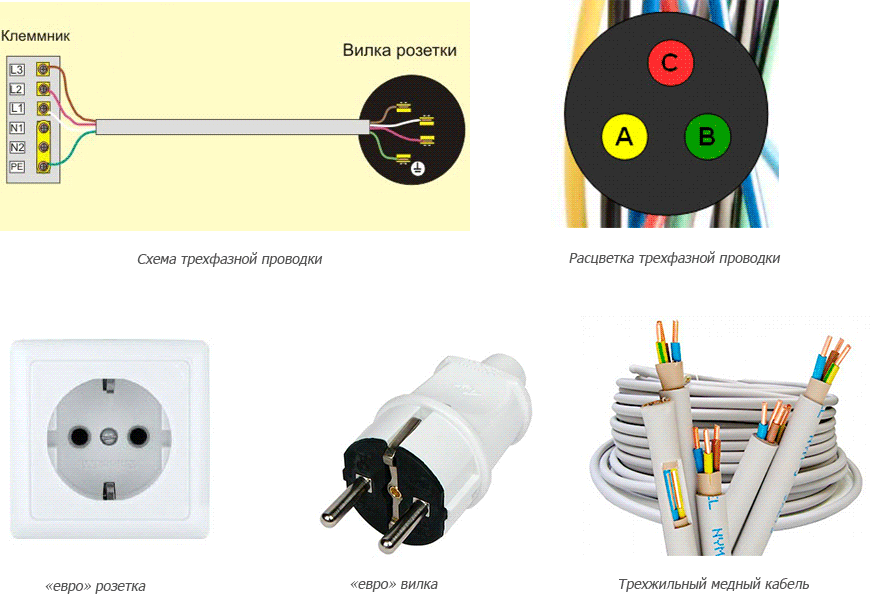

Важно знать назначение всех проводов в соответствии с их цветами:

• заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
• нулевой провод может иметь зеленую или голубую окраску;
• фазы могут иметь любые расцветки.

Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.

Схема подключения

Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.
