Как рассчитать теплый пол электрический: формулы и онлайн калькулятор

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Финишная заливка стяжки

Перед окончательной заливкой раствора нужно убедиться в работоспособности кабелей. Для этого берут тестер и измеряют сопротивление. Этот параметр должен совпадать с данными в паспорте. Допустимое отклонение максимум 10%.

Когда с греющими элементами все в порядке, можно приступать к заливке стяжки. Если не укладывалась теплоизоляция, а монтаж производился сразу на черновой пол, то высота раствора может составлять 3 сантиметра.

При наличии утеплителя бетонный слой должен быть минимум 6 сантиметров. Только при такой толщине стяжки удается обеспечить требуемую жесткость напольного покрытия. Делать меньшим высоту можно при условии укладки твердых отделочных материалов – паркетной доски, ламината и т.д.

После выравнивания бетонного слоя его оставляют минимум на 4 недели. Только затем начинают подключать кабели к термостату. На нем имеются зажимы, к которым сначала подсоединяют греющие проводники, а потом питающие провода. Электрический теплый пол готов и осталось смонтировать напольное покрытие.

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

1. Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
2. Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
3. К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

• для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
• угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
• те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

Применение теплоизоляции повышает эффективность теплых электрических полов

Если система электрический теплый пол будет использоваться как основное отопление в виде термоаккумулирующего пола, то применение утеплителей обязательно, так как мощностей нагревательных кабелей и матов будет просто недостаточно для компенсации теплопотерь.

Как рассчитать теплый пол электрический

После того как получено представление об основных системах электрического теплого пола и их характеристиках, можно приступать к расчету.

Составление плана помещения и вычисление отапливаемой площади

Прежде чем переходить к расчетам и выбору комплектующих, желательно начертить план каждого отдельного помещения квартиры или дома в удобном масштабе на миллиметровой бумаге формата А3 или в компьютерной программе.

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

• использование 16 мм труб с длиной в 65 метров;
• показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
• контуры должны обладать равноценной длиной с разницей не более 20%;
• оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Лучшие ответы

Стас Шабанов:

Много нюансов! Нужно знать где собираетесь укладывать маты, толщина стяжки, саму информацию про маты, мощность, квадратуру

ip:

В моём представлении электрический тёплый пол это расход денег зря.Степень надёжности такой системы гораздо ниже водяных полов, а ремонту они не поддаются (((Тем более, что локальный перегрев от передвинутой мебели ужеможет вызвать сокращение ресурса, чего не бывает в водяных системах…А теплофизика для любого пола одинакова. Если это второй этаж жилого дома, то пусть потолок на первом получит часть тепла, совершенно не проблема. А если внизу холодный подвал или вообще, продуваемый подпол, то утеплять полы нужно даже без обогрева)))

Дядька из Будущего…:

Маты, в отличии от погонажного нагревательного кабеля, имеют значительно меньшую толщину… И в силу их малой толщины их применение актуально когда нет возможности сделать стяжку значительной толщины.. Т. е. самой своей конструкцией они не предполагают некий значительный слой стяжки сверху. В силу этого маты применяют непосредственно на поверхности основания, а чистовое покрытие, к примеру плитку, клеят непосредственно на маты.. В силу этого и без утеплителя на подложке маты хорошо греют поверхность пола. (в силу практически непосредственного контакта с отделочным материалом пола)…В остальном про утеплитель на полу, как таковой, сказано в ответе выше…

Сеть фирменных магазинов ТЕПЛЫЙ ПОЛ:

Тонкие маты не укладываются на теплоотражающую изоляцию, т. к. не будет сцепления клея с бетоном. Кабель и маты — это разные системы и схема монтажа разная, не смотря на то, что обе системы — кабельные.

Насчет растрескивания стяжки под плиткой не уверен, ни разу такого не слышали.

Те, кто говорит, что бетон не будет так прогреваться насквозь, правы. В силу конструктивных особенностей и законов физики нагревательные маты в слое плиточного клея будут нагревать как и бетон снизу, так и плитку сверху. И если кабелю в стяжке надо прогреть сперва саму стяжку, а стяжка уже будет греть напольное покрытие (плитку и другие), то матам надо греть только плитку+клей. Следует отметить, что датчик температуры пола устанавливается в плитку и степень нагрева регулируется именно по плитке. И т. к. плитка нагревается гораздо быстрее, чем стяжка под матами и тем более бетонная плита, то греть соседей снизу не выйдет.

бустер бустеров:

а

анон неизвестно:

попробуй эту жидкую теплоизоляцию. Отличное качество nano34

artem TULISOV:

У меня есть теплоизоляцию. Когда хотел её сделать долго искал хорошую фирму, мне делали её вот эта фирма nano34 .

Aleks59:

Знаете в этом вопросе очень много разных мелочей! Я когда собрался в прошлом году сделать теплый пол мне посоветовали обратиться сюда s .caleo ребята приехали все замерили на следующий день полы уже были готовы так что не к чему вам ломать голову обратитесь за помощью. УДАЧИ

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.

2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

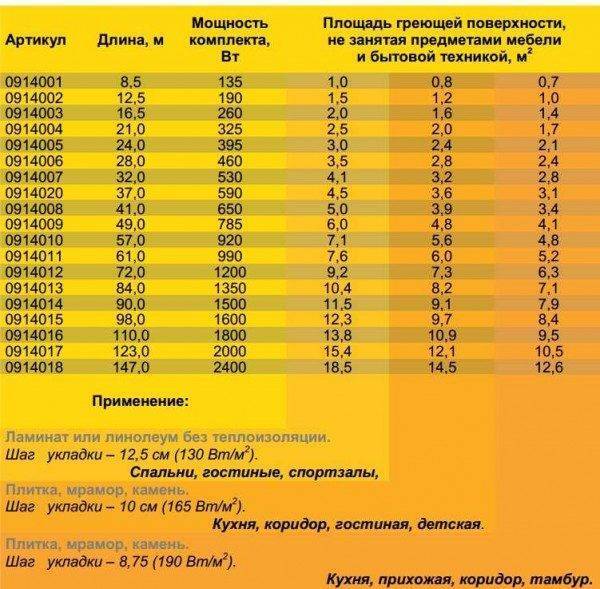

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Подбор компонентов системы обогрева

Основным элементом теплого пола является кабель, выбор которого и определяет трассу прокладки и мощность системы.

Резистивный кабель

Внешне он не отличим от обычного, но имеет совершенно другие характеристики. Если для сердцевины обычного электрического кабеля производители выбирают материал с наименьшим сопротивлением для того, чтобы сократить потери энергии на его преодоление, то при изготовлении нагревательного кабеля поступают как раз наоборот. Чаще всего сердцевина кабеля выполнена из нихрома, обладающего очень высоким сопротивлением.

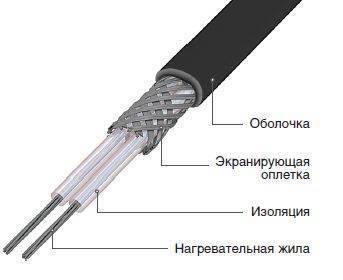

Нагревательный резистивный кабель

Решающим в выборе кабеля становится значение его погонной мощности (удельного тепловыделения). Для бытового применения этот показатель колеблется от 15 до 21 Вт/м. При выборе кабеля помните, что расстояние между витками при укладке не должно быть меньше 5–6 см – это чревато перегревом, и больше 10-12 см – иначе на полу будут чувствоваться перепады температуры. Исходя из этих значений и следует выбирать погонную мощность кабеля. То есть, при расстоянии между витками в 10 см, на 1 м2 вам потребуется 9 метров кабеля. При необходимой удельной мощности системы 140 Вт/м2 расчет будет выглядеть следующим образом:

140:9=15,6 Вт/м.

В то же время при укладке участков кабеля на расстоянии 5 см друг от друга, расчет будет выглядеть вот так:

100 см (1 м): 5 (расстояние между участками провода) = 20 м – необходимая длина провода.

140 Вт/м2: 20 = 7 Вт/м – необходимая погонная мощность кабеля.

Саморегулирующийся кабель

Это двужильный кабель, обе жилы которого выполнены из материала с низким сопротивлением. Роль нагревательного элемента здесь выполняет полупроводниковая полимерная матрица. Именно свойства полупроводника и позволяют такой матрице осуществлять функцию саморегуляции.

Саморегулирующийся кабель для теплого пола

Применение этого кабеля исключает возможность местного перегрева и позволяет его укладку под такие покрытия, как ламинат и паркетная доска. Учитывать расположение мебели тоже не нужно. Так что такой кабель идеален для любителей частой смены интерьера. Единственным недостатком саморегулирующейся системы является достаточно высокая цена.

Нагревательные маты

Нагревательные маты по сути — тот же резистивный кабель, только уже уложенный змейкой и прикрепленный к полимерной сетке.

Нагревательные маты позволяют намного ускорить процесс монтажа

Таким образом, значительно облегчается укладка электрического теплого пола, но возрастает его цена. Стоимость матов в среднем на 20-50% выше, чем цена сопоставимого по качеству кабеля.

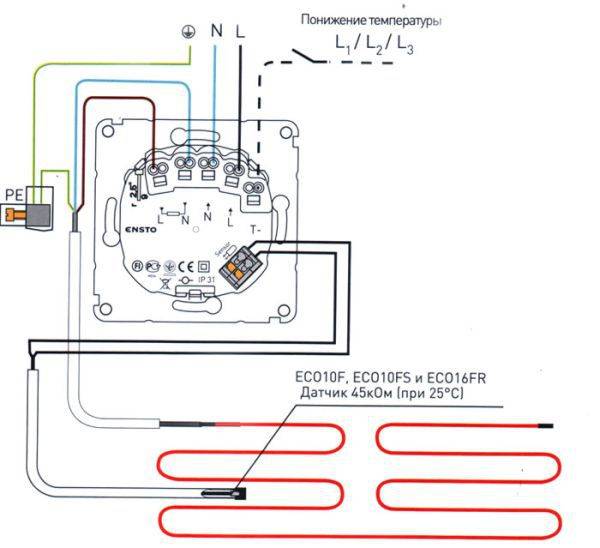

Выбор термостата

Термостат не менее важная деталь системы теплого пола, чем нагревательный кабель. Непрограммируемые термостаты необходимо включать вручную. Регулировка такого прибора может быть как ступенчатой, так и резисторной (плавной).

Непрограммируемый и программируемый терморегулятор

Программируемые термостаты значительно более сложные устройства, позволяющие поддерживать в комнате постоянную температуру. Некоторые из них оснащены таймерами, которые включают и выключают систему в определенное время.

Выбор теплоизоляции

Чтобы тепло не тратилось на обогрев подвала или перекрытий под кабель необходимо уложить слой изолирующего материала. Существует два способа сделать это, каждый из которых имеет своих противников и сторонников. Первый способ подразумевает использование экструдированного пенополистирола толщиной около 30 мм. Противники этого способа утверждают, что настолько поднимать пол не имеет смысла и советуют использовать фольгоизол. На что сторонники ЭППС говорят, что в щелочной среде цементной стяжки через несколько лет фольгоизол разрушится, что приведет к дополнительным теплопотерям.

Для тех, кто решил монтировать теплый пол самостоятельно, но опасается ошибок в подборе подходящих друг другу деталей, существуют уже готовые наборы, включающие кабель, термостат, трубку для установки датчика под поверхностью пола и подробную инструкцию по монтажу.

Важные факторы при устройстве теплого пола

Перед тем, как перейти к инструкции по монтажу, рассмотрим ряд факторов, без учета которых приступать к проектированию отопительной системы с теплым полом нельзя.

К помещениям, где планируется водяная система, предъявляют следующие требования:

В целом, к моменту подключения отопительной системы нужно максимально уменьшить теплопотери, то есть произвести утепление дома, иначе и теплые полы, и радиаторный обогрев окажутся малоэффективными.

Приготовьтесь к тому, что покупка комплектующих и реализация проекта окажутся дорогими. Монтаж оборудования состоит из нескольких этапов, пренебрегать которыми не рекомендуем. Но есть и большой плюс: через пару-тройку лет установка теплого пола окупится с лихвой, если выбрать котел, работающий на природном газе.

Природный газ до сих пор гораздо дешевле альтернативных видов топлива – дров, угля, пеллет, а двухконтурный котел легко может обеспечить теплом и горячей водой большой коттедж

Есть два варианта устройства теплого пола – «мокрый» и «сухой». Первый отличается тем, что включает заливку цементно-песчаной стяжкой, требует больше времени на монтаж, но именно его выбирают чаще. Второй целесообразно реализовывать, если в качестве финишного покрытия планируется укладка деревянных полов.

Лучшим напольным покрытием при устройстве теплых полов считают керамическую плитку, но чаще используют ламинат, линолеум или ковролин со специальной отметкой.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Что выбрать Лучшие варианты

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

• Мощность — 16 Вт/м.
• Вилка под евророзетку с заземлением.
• Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

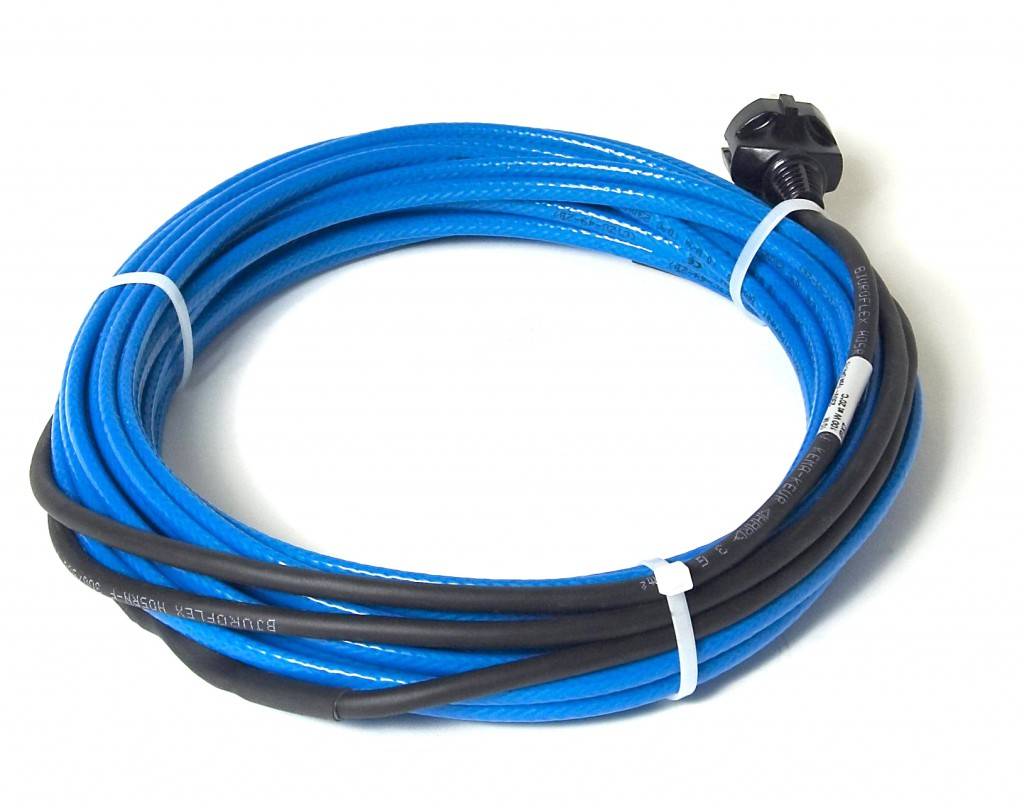

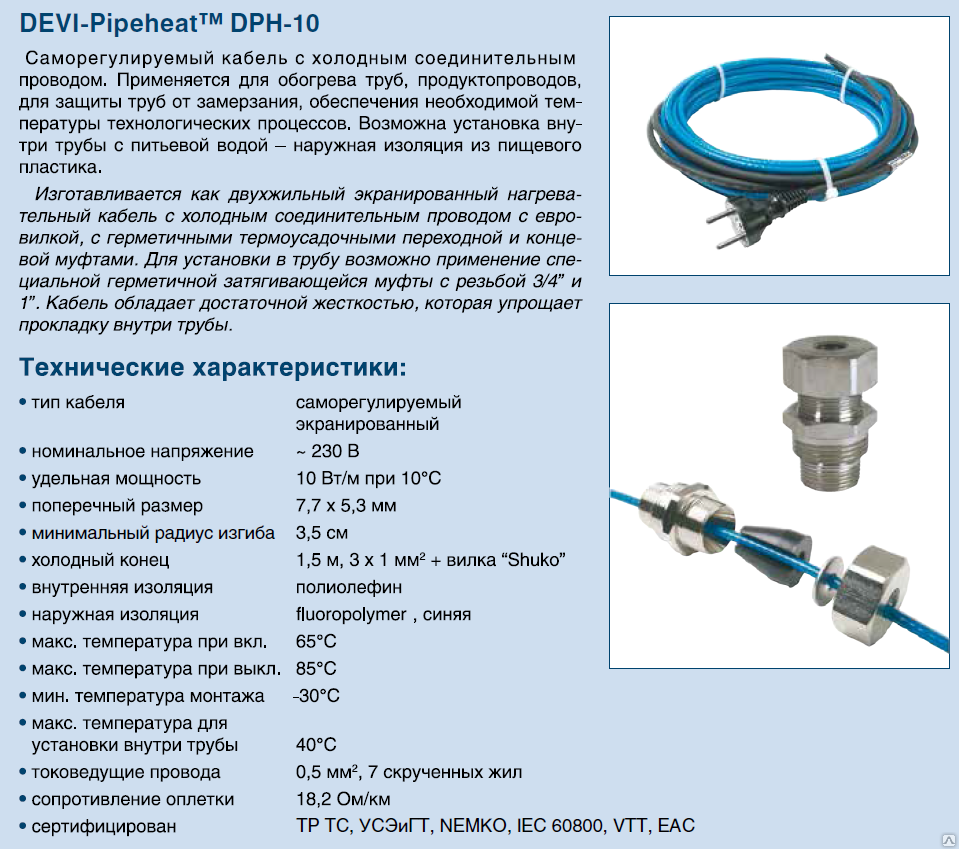

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

• Мощность — 10 Вт/м.
• Номинальное напряжение — 230 В.
• Евровилка.
• Сопротивление оплётки: 18 Ом/км.
• Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

• Мощность — 9 Вт/м.
• Напряжение — 230 В.
• Евровилка.
• Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

• Длина от 2 до 20 метров.
• Евровилка подключена к шнуру.
• При монтаже внутри трубопровода понадобится наконечник RLK1.
• Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

• Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
• Сопротивление оплетки — 18.2 Ома/км.
• Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

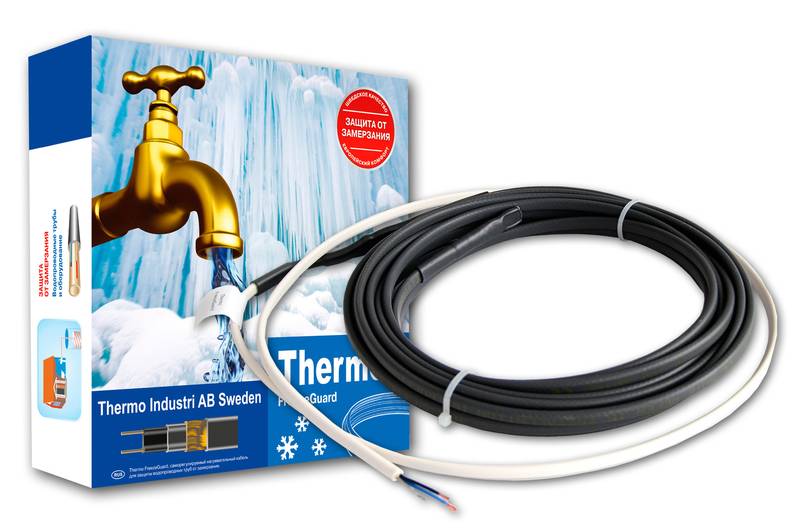

Готовый комплект Thermo FreezeGuard

Технические характеристики:

• Срок службы — 20 лет.
• Мощность — 15/25 Вт (в зависимости от модификации).
• Напряжение — 230 В.
• Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

Шаг 2. Укладка гидроизоляции и утепления

Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.

Гидроизоляция пола пленкой

Армированная гидроизоляционная пленка для пола

Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.

Плиты из экструдированного пенополистирола

Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.

Упаковка пенополистирола

Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.

Утепление пола, укладка плит

Укладка экструдированного пенополистирола

Укладка плит в два слоя

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

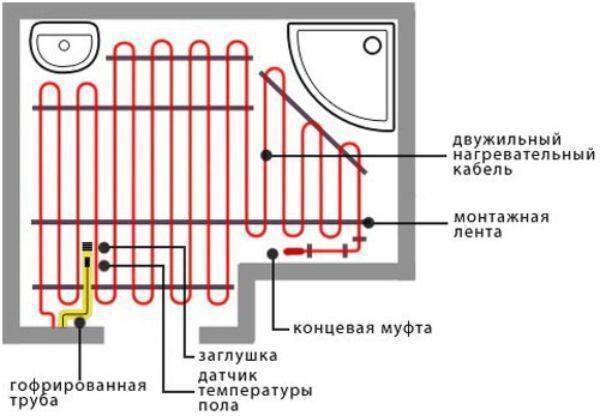

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

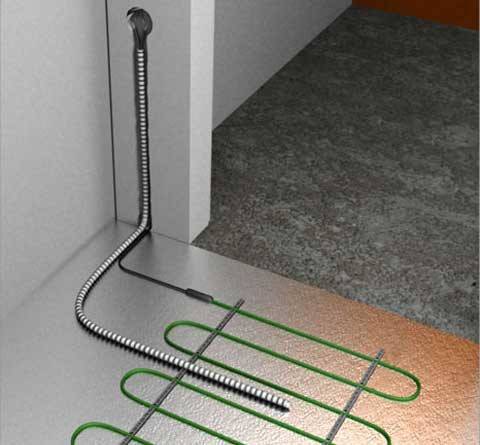

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Какие требования к помещениям должны быть соблюдены при установке системы

При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %

Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:

1. Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
2. Высота дверных проемов не должна быть меньше 210 сантиметров.
3. Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
4. Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.

А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены  штукатурные работы и вставлены все окна.

Инструкция по использованиюкалькулятора теплых водяных полов

Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.

Саморегулирующиеся кабели

Благодаря особому строению греющие провода такого типа не перегреваются. Саморегулирующийся кабель для теплого пола состоит из последовательно соединенных маленьких сегментов. Каждый из них насчитывает две токопроводящие жилы, между которыми располагается полимер, выделяющий тепло.

Саморегуляция электрического пола данного типа основана на свойствах полимера, у которого электрическое сопротивление во многом зависит от температурного режима. Чем он выше, тем больше сопротивление.

По этой причине в процессе нагрева полимера и возрастания степени сопротивления сила тока, идущего через элемент, понижается, а значит, уменьшается количество выделяемой тепловой энергии. Так регулируется теплоотдача каждого сегмента. При этом температура соседних элементов друг от друга не зависит. Стоимость такой проводки под теплый пол намного дороже, чем из резистивных кабелей.

Виды электрических теплых полов и терморегуляторов

Сейчас существует два вида электрического теплого пола:

• кабельный или секционный;
• маты, инфракрасные пленочные системы.

Кабельный теплый пол

Каждый из этих видов имеет свои особенности и применяется в конкретных случаях. Так, если теплый пол монтируется в бетонную стяжку, то здесь лучше использовать кабельный тип. Под плитку лучше всего подходят маты или пленочные нагревательные элементы.

Естественно, главной частью теплого пола является сам элемент нагрева. Но полноценно он работает благодаря терморегулятору, который является сердцем системы.

Терморегулятор для теплого пола – это прибор, который без вмешательства человека, автоматически регулирует и поддерживает оптимальную температуру воздуха

Он позволяет поддерживать нужную температуру поверхности. Приобрести терморегулятор не проблема: он может быть как механическим, с ручной настройкой и регулировкой температуры, так и полностью автоматическим, с измерением температуры поверхности, воздуха в помещении и подбором самых оптимальных параметров.

Терморегулятор для теплого пола Electrolux ETT-16 Thermotronic Touch

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.
