Утепление пола пенополистиролом под стяжку: поэтапная укладка экструдированного пенополистирола

Утепление пола пенополистиролом: особенности проведения работ

Разделяют несколько видов утепления:

Процедура укладки пенополистирола, в зависимости от окончательного покрытия, практически не различается. Наиболее популярен способ утепления под стяжку. Ведь он подходит тем, кто не хочет значительно повышать уровень пола, но при этом нуждается в качественной изоляции от низких температур. Укладка под стяжку может использоваться не только в частных, но и в многоквартирных домах на любом этаже.

Если вы выбрали в качестве утеплителя пенополистирол, то нужно учесть следующее:

  • его плита хорошо режется, поэтому обязательно измеряйте его, чтобы избежать ошибок;
  • для идеального раскроя утеплителя необходимо приобрести специальный резак с раскаленной струной;
  • при укладке плит с лагами в места стыков лучше всего укладывать стекловолокно;
  • в работе нельзя использовать органическую мастику или смолу;
  • вдоль стен необходимо оставить зазоры около сантиметра;
  • если вы хотите сделать в ванной или на кухне теплый пол, то поверх плит этого материала нужно разместить по периметру комнаты демпферную ленту;
  • эструдированный пенополистирол дополнительно укрепляют обрешеткой при укладке его под ламинат;
  • в качестве дополнительной основы под ковролин при утеплении используют ДВП, ДСП или фанеру, это не позволяет теплоизоляции прогибаться.

Наиболее сложно укладывать пол на грунтовое основание, так как в этом случае вам нужно будет сделать большое количество работ. В них входит черновая работа по подготовке площадки.

Монтаж пенополистирола на основании из грунта

Этот вариант отлично подходит для владельцев своих домов.

Возведение пола с нулевой отметки требуют проведения следующих работ:

  1. Производится тщательное выравнивание и уплотнение грунта.
  2. На грунт высыпается щебень и разравнивается. Толщина слоя должна находиться в пределах 10-ти см.
  3. Сверху на щебень насыпается небольшой слой песка, который будет служить своеобразной подушкой. Слой тщательно разравнивается и трамбуется.
  4. После этого, на песчаную подушку монтируются листы пенополистирола. Листы следует укладывать как можно плотнее. Если требуется подрезка листов по размеру, то эта операция производится как можно аккуратнее и точнее.
  5. Поверх слоя утеплителя укладывается слой пароизоляции. Пленка укладывается в пол-листа и фиксируется скотчем.
  6. Для большей прочности и долговечности, перед заливкой укладывается слой арматуры.
  7. Следующий этап – это заливка пола цементно-песчаным раствором. Поверхность тщательно выравнивается и сглаживается теркой. Стяжку следует рассчитывать таким образом, чтобы толщина бетона находилась в пределах 5-ти см, что обеспечит полу нужную прочность.
  8. После схватывания стяжки, производится финишное выравнивание основания, после чего можно укладывать напольное покрытие.

Перед укладкой утеплителя и заливкой его бетоном, следует не забывать о компенсационных швах, которые должны находиться на местах стыковки пола и стен. После того, как стяжка полностью высохнет, компенсационные швы можно запенить монтажной пеной.

Выбор финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

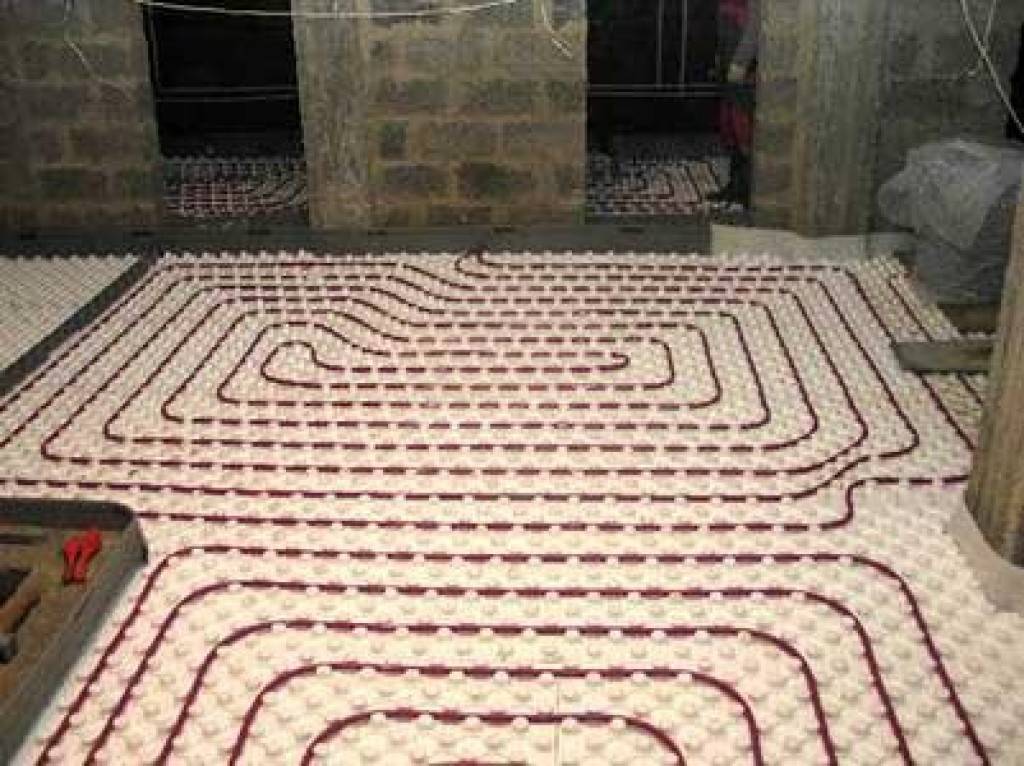

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным растворомКонструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых половДля удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом видеДва способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости трубНа графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубамиЭкструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 смСтандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²

Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скобДля фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостьюПеред укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофруДешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пеныПравильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкцииНе забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением. Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

Что такое «Пеноплекс»

Начать надо с того, что «Пеноплекс» – это название российской торговой марки, которая постепенно трансформировалась в нарицательное название строительного материала. По сути, это экструзированный пенополистирол, и не более того.

То есть процесс производства пеноплекса заключается в следующем:

  • гранулы полистирола подвергают плавлению с добавлением в них специального препарата – пирофора, под действием которого образованная масса начинает вспениваться;
  • вспененный материал подается на экструдер, где под давлением пропускается через дюзы – щели, определенной толщины;
  • смесь охлаждается и застывает;
  • образуется лента, которую разрезают на стандартных размеров плиты.

Самое главное, что материал, по сути, состоит из пустотелых гранул диаметром 0,10,2 мм, которые плотно прижаты друг к другу. При этом гранулы имеют закрытую структуру. Отсюда и высоких технические характеристики пеноплекса.

Производитель сегодня предложил несколько моделей материала с разными техническими характеристиками и с недавнего времени изменил маркировку. Поэтому давайте рассмотрим, что предлагает строительный рынок.

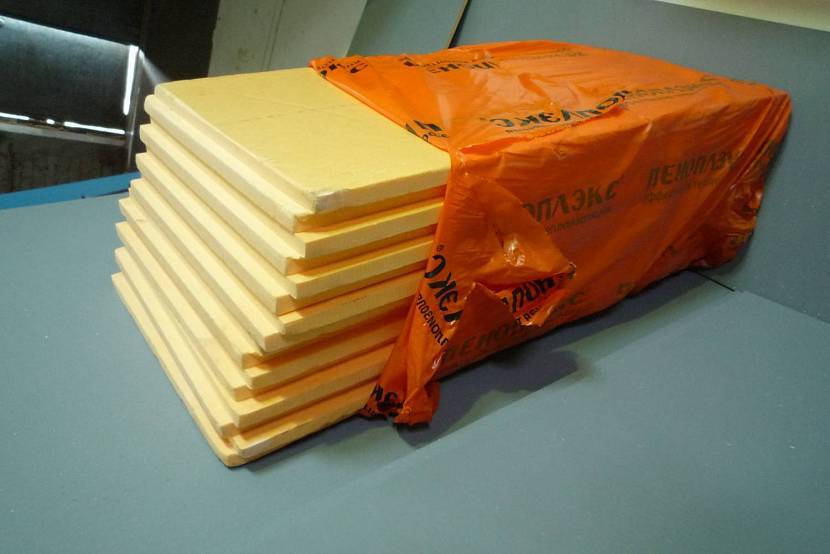

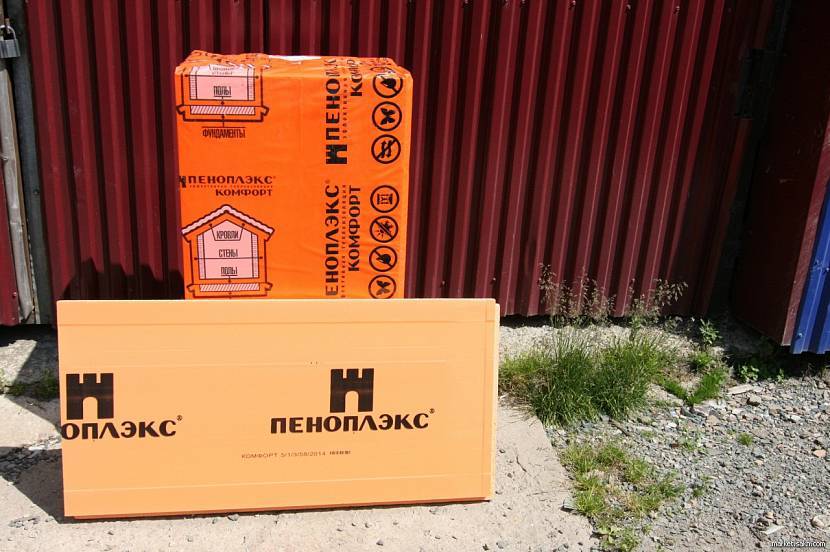

Панели ПеноплексаИсточник remontistrojka.com

Пеноплекс Стена

Для утепления стен пеноплексом используется именно эта марка материала. Раньше у нее было другое название – Пеноплекс 31. Есть в этой марке так называемые две подгруппы, которые отличаются друг от друга применением в процессе производства антипиренных составов. Так вот в марке Пеноплекс-Комфорт их нет, а в Пеноплекс-Фасад они добавляются. То есть за счет добавления антипирена меняется класс горючести материала. Добавим, что марка «Фасад» обладает более высокими прочностными характеристиками.

И несколько характеристик:

  • плотность варьируется от 25 до 32 кг/м³;
  • теплопроводность – 0,03 Вт м/К;
  • прочность на сжатие – 0,2 МПа;
  • водопоглощение 0,5%;
  • температурный режим: от -50С до +75С.

Буквально несколько слов о водопоглощении. Проводились тесты, когда плиту пеноплекса на 18 дней полностью погружали в виду. Так вот за это время материал набирал всего лишь 0,6% влаги только за счет гранул открытого типа, которые находились по краям плит в местах их разреза. Поэтому пеноплекс рекомендуется для утепления стен и других конструкционных элементов во влажных помещениях.

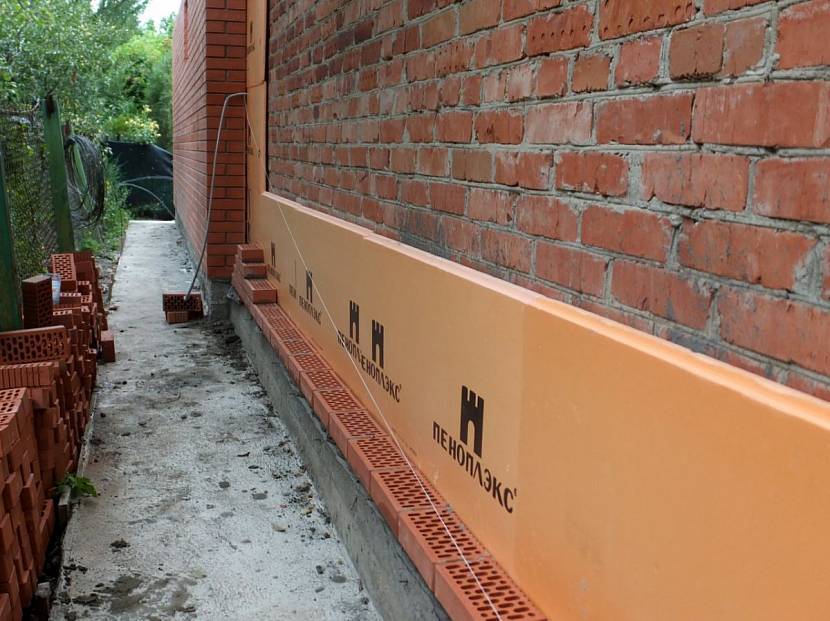

Теплоизоляция фасада кирпичного дома пеноплексомИсточник stroyka-ug.ru

Пеноплекс-Фундамент

Старая маркировка – Пеноплекс 35 без антипиренных добавок. Эта модель обладает более высокой прочностью на сжатие, а именно – 0,27 МПа, поэтому именно ее часто используют для теплоизоляции полов. Остальные характеристики:

  • плотность: 29-33 кг/м³;
  • водопоглощение – 0,5%;
  • теплопроводность 0,03 Вт м/К;
  • температурный режим эксплуатации: -50С до +75С.


Пеноплекс для теплоизоляции фундаментовИсточник aleakrd.ru

Пеноплекс-Кровля

Из самого названия становится понятным, где эти теплоизоляционные плиты будут применяться. Обычно их используют для утепления и плоских крыш, и скатных. Технология утепления в двух случаях разная. Но в этой статье нас интересует другой вопрос, поэтому просто обозначим характеристики этого теплоизоляционного материала:

  • прочность – 0,25 МПа;
  • теплопроводность – 0,03 Вт м/ К;
  • плотность – 28-33 кг/м³;
  • водопоглощение – 0,5%.


Теплоизоляция скатной крыши панелями пеноплексИсточник dmcp.ru

Минеральная вата

Минеральная вата считается распространенным материалом для теплоизоляции: доступным по стоимости, но довольно эффективным. В основном используют ее для утепления чердачных помещений или полов 1 этажа.

Минвата состоит из тонких волокон и может быть гофрированной, пространственной, горизонтально или вертикально-слоистой и иметь в основном составе следующие вещества:

  • шлак из доменных печей;
  • вулканические горные породы (базальт, камень и др.);
  • стекло.

Плюсы и минусы

Основными преимуществами материала считаются: несминаемость, хорошая паропроницаемость, морозоустойчивость, экономичность, устойчивость к воздействию температурных перепадов, низкая биологическая активность (невосприимчивость к распространению плесени, грибков). Кроме того, минвата легкая в монтаже и стяжке, а также может служить много лет.

Минвата выпускается в виде рулонов, пластов типа гибких матов или твердых плит.

Этапы монтажа минваты осуществляются примерно в одном алгоритме, нюансы состоят только в виде поверхности. Сначала тщательно подготавливают основу, затем кладут гидроизоляционный слой, поверх него укладывают утеплитель и пароизолятор. Завершающим перед стяжкой этапом считается финишное покрытие.

Технология процесса

Выбор метода и материала для утепления напрямую зависит от конструкции и расположения пола. Но в целом алгоритм действий следующий: подготовка основания, укладка пароизоляции, монтаж утеплителя, гидроизоляция, обшивка и напольное покрытие (например, ламинат).

Теплозащита по грунту

При теплоизоляции пола, который лежит на грунте, земляное основание выравнивают, рыхлую почву предварительно уплотняют и дают устояться в течение месяца. Потом насыпают десятисантиметровый слой щебня, гравия. Его утрамбовывают. Затем слой песка, толщина тоже 10 см. Сверху укладывают полиэтиленовую пленку, поверх которой производят утепление пола пенополистиролом или пенопластом.

Уложенные листы утеплителя покрывают гидроизоляционной пленкой, поверх которой укладывают сетку и делают стяжку. Ненадежность, хрупкость такого пола обманчивы, он способен выдержать несколько тонн усилия на один квадратный сантиметр. Толщина стяжки должна быть не менее 60 мм. В заключение производится чистовая обработка поверхности пола, если необходимо — укладка дополнительных материалов.

Важно помнить, что по всему периметру соприкосновения пола со стеной оставляется технический зазор в 1–2 см для температурного расширения, звукоизоляции. Его заделывают вспененным полиэтиленом

Изоляция бетонного основания

Утепление пола экструдированным пенополистиролом чаще применяют для бетонного основания. Выбор обусловлен тем, что для укладки на бетон нужно использовать плотный и прочный материал. На утеплительную конструкцию бетонного пола в процессе эксплуатации оказываются довольно сильные механические нагрузки, а при утеплении деревянного пола между лагами нагрузка распределяется равномерно по всей конструкции.

Перед утеплением пол очищают, устраняют различные дефекты и трещины, можно обработать поверхность мастикой или грунтовкой. Укладка пароизоляции в этом случае необязательна. Затем переходят к монтажу теплоизоляционного материала.

Все образовавшиеся щели задувают монтажной пеной. Чтобы защитить утеплительный слой от влаги, производят укладку гидроизоляции. Для этого используют полиэтиленовую пленку или ПВХ мембрану.

Следующий этап – заливка цементной стяжки. Ее толщина должна быть около 5 см.

Изолировать бетонный пол можно и другим способом. Для этого в цементно-песчаную смесь добавляют кусочки пенопласта. Отдельная укладка плит уже не требуется. Стяжка выполняется прямо поверх бетонного основания. Гидроизоляцию устанавливают после того, как стяжка окончательно застынет, а это не раньше чем через 20–30 дней. Сверху укладывают напольное покрытие: линолеум, ламинат, плитку и т. д.

Метод хорошо подходит для утепления жилых домов, гаражных полов, производственных помещений с малой нагрузкой, слабо подверженных деформациям.

Теплозащита деревянного пола

При наличии в конструкции лагов для теплоизоляции можно использовать любой вид пенопласта, подойдет даже обычный гранулированный. Основная нагрузка в таком случае распределяется по всему деревянному каркасу и на утеплитель сильного воздействия нет.

Первоначально заделывают все щели, трещины, поверхность обрабатывают влагозащитной грунтовкой. Затем конструкцию укрывают пароизоляционными материалами. Пароизоляцию не нужно сильно натягивать, она должна слегка провисать.
Далее монтируют плиты утеплителя так, чтобы он максимально плотно прилегал к балкам. Все образовавшиеся щели и зазоры задувают монтажной пеной.

После устанавливают гидроизоляционный слой.

Завершают работы обшивкой утеплительной конструкции плитами (ДСП, OSB), которые послужат основанием будущего покрытия. Напольное покрытие может быть любым. Современные производители предлагают напольные покрытия на любой вкус и кошелек: паркет, ламинат, линолеум, плитка, пробковый, наливной пол и т. д.

Межэтажные перегородки

Когда в доме между комнатами, расположенными на разных этажах, существует перепад температур, необходимо произвести утепление пола между этажами. Алгоритм действий тот же. В качестве утеплителя обычно применяют пеноплекс.

Утепление пола пенополистиролом или пенопластом легко можно выполнить самостоятельно. Главное правильно выбрать материал, четко соблюдать инструкции производителя и следовать технологии.

Как выполняется утепление пенополистиролом по грунту?

Применяется несколько схем утепления полистиролом по грунту. Чаще всего основание сначала хорошо утрамбовывают, а затем засыпают так называемый подстилочный слой. Хорошо для этих целей подходит гравий или мелкий щебень. Если грунтовые воды расположены близко к поверхности, щебень лучше не использовать, поскольку в сезон дождей через него будет проступать влага. В таком случае лучше выполнить подстилочный слой из песка, который нужно хорошо утрамбовать. Он будет выполнять роль дополнительной гидроизоляции. Вне зависимости от того, применяется песок или щебень, толщина слоя должна быть не менее 10 см.

Далее следует гидроизоляция. На подстилающий слой можно устелить плотную полиэтиленовую пленку. Укладывать ее нужно на хлестом. Если работы проводятся в регионе с сухим климатом, на гидроизоляции можно сэкономить или отказаться от нее вовсе, особенно при использовании экструдированного полистирола. Материал обладает неплохой водонепроницаемостью.

Если грунт переувлажнен, тогда работы проводятся в другом порядке. На утрамбованную основу засыпают мелкий щебень. Затем его заливают тощим бетоном. Когда раствор схватится, образуется хорошее основание для гидроизоляции. В таком случае можно использовать не только рулонные материалы, но и жидкие составы. Остановить выбор следует на мастиках на водной основе, поскольку при контакте с нефтепродуктами пенополистирол теряет форму и характеристики.

Поверх гидроизоляции укладывается полистирол. Если необходимо два слоя утеплителя, швы не должны совпадать. Укладывать плиты нужно в шахматном порядке, как кирпичи. На теплоизолятор снова застилается пленка. Ее края нужно завести на стены так, чтобы высота была больше толщины стяжки.

Далее можно приступать к заливке стяжки. Обычно ее толщина составляет 50 мм. Чтобы основание было прочным и надежным, его необходимо армировать. Лучше всего для этих целей использовать сварную металлическую решетку. Если планируется монтаж системы теплого пола, его необходимо провести на этапе заливки стяжки. Приступать к укладке финишного покрытия можно только полного высыхания раствора.

Устройство стяжки с пеноплексом по бетонному основанию

Изготовление стяжки происходит в два этапа. На подготовительном этапе подготавливают основание под заливку, а на основном – заливают стяжку.

Подготовка основания

Основание под пеноплекс может быть в виде ЖБ плиты или деревянного покрытия. Главное, чтобы перепад высоты составлял не более 10 мм. Если перепад большой, то для выравнивания используют цементно-песчаную смесь. На деревянном основании применяют листы ГВЛ или фанеру, ЦСП.

Плиты для формирования ровного основания

Таблица 3. Подготовительный этап

ИллюстрацияОписание
Бетонное основание обследуют визуально, выявляя дефекты.

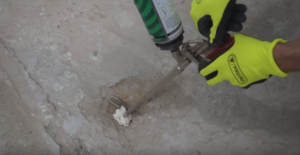

Углубления и дыры заделывают монтажной пеной.
Когда монтажная пена высыхает, ее обрезают заподлицо с плоскостью основания.
Также удаляют любые выступающие элементы.
При обнаружении непрочных фрагментов основания, их удаляют.
Основание освобождают от фрагментов крупного мусора и пыли.
Основание обрабатывают грунтовкой глубокого проникновения.
Для выравнивания основания используют самовыравнивающиеся смеси.
По периметру помещения стену обмазывают грунтовкой для более надежной фиксации демпферной ленты.
Демпферную ленту нарезают на полоски из вспененного полистирола шириной равной высоте стяжки с утеплителем.
Демпферную ленту растягивают вдоль стены и в нескольких местах наносят клей.
Ленту приклеивают к стене по периметру помещения.

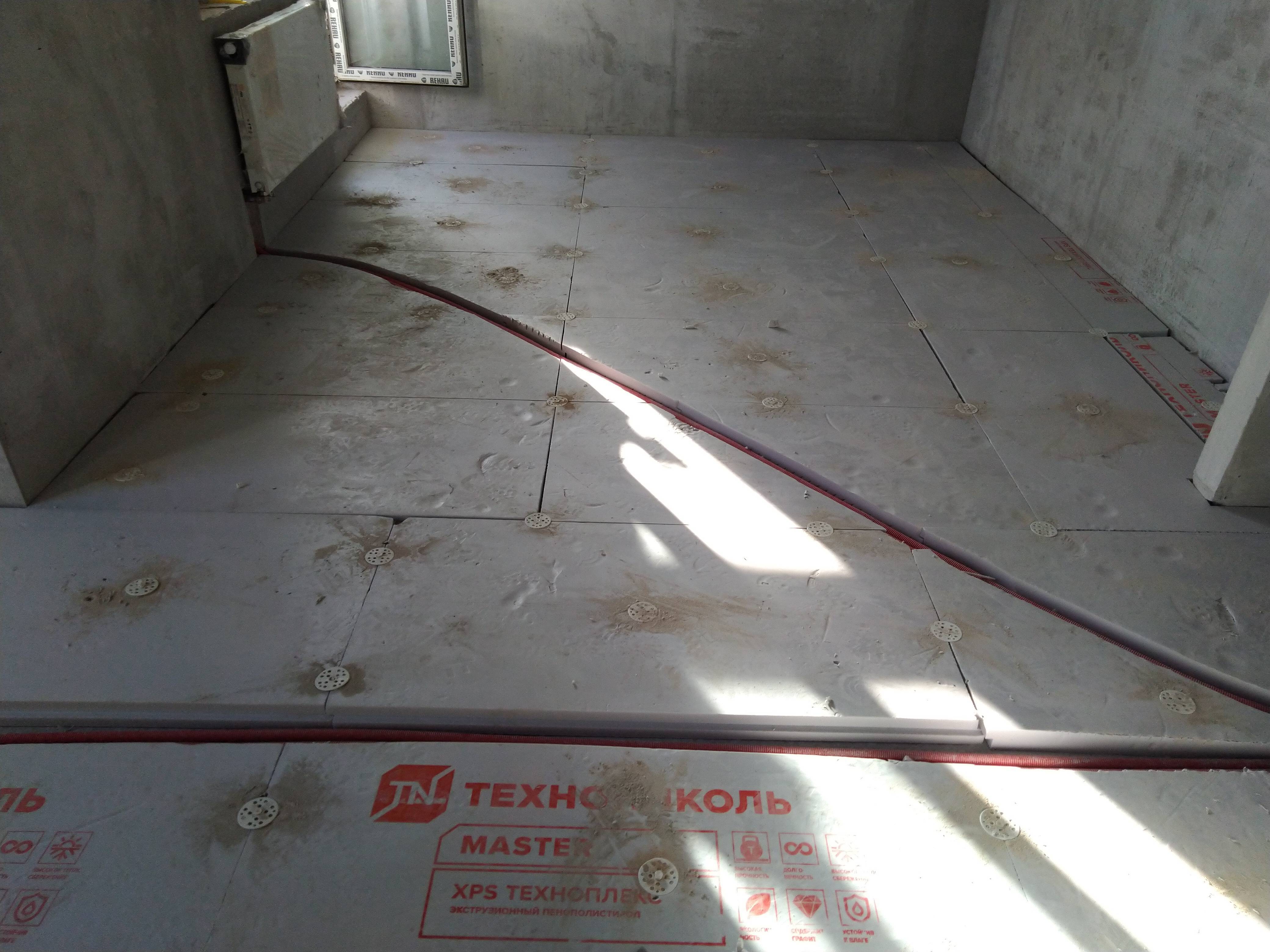

Этап укладки пеноплекса

Разные специалисты имеют отличное мнение о способе укладки пеноплекса по бетонному основанию. Одни утверждают, что жестко фиксировать его к основанию не надо, так как плиты укладываются плотно за счет L-образной кромки на торцах, а потом придавливается весом бетонной стяжки. Другие советуют фиксировать плиты на специальный клей для утеплителей, имеющих минеральную или вспененную основу. Помимо жесткой фиксации утеплителя к основанию сверху плиты между собой дополнительно скрепляют при помощи грибовидных дюбелей.

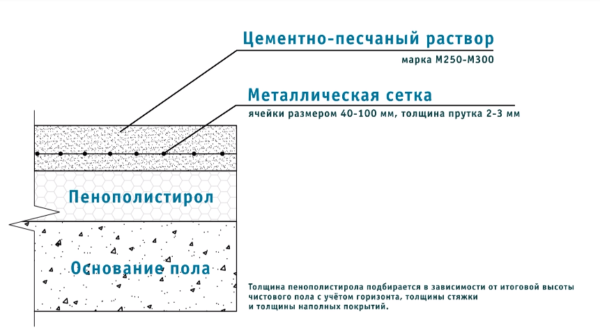

Пирог пола с утеплителем

L-образная кромка перекрывает мостики холода

Экструдированный пенополистирол легко режется при помощи специальной пилки

Роль демпферной ленты может играть перфорированная мембрана, заведенная на стену, однако следует учесть, что специалисты рекомендуют по периметру помещения оставлять зазор не менее 5 мм.

Перфорированная мембрана, заведенная на стену, играет роль демпферной ленты

Раздвоилось мнение о необходимости герметизации швов для ликвидации мостиков холода. Одни утверждают, что L-образная кромка только фактом своего существования исключает их образование. Другие рекомендует через сутки после приклеивания матов обработать стыки монтажной пеной.

Заделка швов монтажной пеной

Вместо монтажной пены для заделки стыков можно использовать обычный влагостойкий скотч, который исключит проникновение встык материала стяжки.

Этап заливки стяжки

Чтобы стяжка была прочной, ее армируют сеткой с размером ячеек 10 х 10 см. При этом прутки должны быть между собой соединены.

Армированная сетка с ячейками 10х10 см

Располагаться над поверхностью утеплителя сетка должна на расстоянии в 2 см, поэтому ее укладывают на специальные пластиковые стаканчики.

Проставки для сетки

Заливка стяжки осуществляется по маякам в виде металлического профиля, зафиксированного на гипсовом растворе. После того как стяжка будет залита и немного схватится, чтобы по ней можно было ходить, профиль и гипс из ее тела извлекают, а образовавшиеся пустоты заделывают раствором.

Монтаж маяков на гипсовом растворе

При укладке маяков, шаг между ними берут в зависимости от длины правила. Специалисты рекомендуют работать правилом длиной 2 метра. Таким образом, расстояние между маяками должно составлять 1,8 – 1,9 метра. Чем дальше маяки расположены друг от друга и чем их меньше, тем прочнее получается стяжка.

Оптимальное расстояние между маяками

Сам процесс заливки стяжки происходит традиционным способом. Раствор можно приготовить самостоятельно из необходимых компонентов – цемента, песка и гравия в небольшом количестве или приобрести готовую сухую смесь (пескобетон), которую достаточно разбавить необходимым количеством воды. Раствор накидывают между маяками и при помощи правила вытягивают на себя. После этого поверхность разглаживают при помощи штукатурной терки.

Работа с правилом длиной 2 метра

Созревает стяжка в течение 28 дней из расчета 1 неделя на высыхание 1 см стяжки.

Пожаростойкость: мифы и реальность

И производители, и реализаторы экструдированного пенополистирола в один голос твердят, что этот материал не имеет недостатков. Но в действительности это не так. Ведь не зря использование ЭППС в строительстве запрещено в Америке и большинстве стран Европы, да и критики со стороны СМИ становится все больше. Причиной тому послужил пожар в недавно отремонтированном здании во Франкфурте, Германия. Как выяснилось, дом был утеплен экструзионным пенополистиролом и именно этот теплоизолятор по неведомым причинам загорелся и привел к быстрому распространению огня.

Производственная линия для изготовления экструдированного пенополистирола

Вполне очевидно, что в свете этих событий отношение к ЭППС во многих странах неоднозначное. Ведь даже материал, в состав которого входят антипирены, в случае пожара очень опасен для окружающих. Да, распространение огня антипирены предотвращают, но во время тления пенополистирол выделяет токсичные вещества, способные привести к отравлению и даже смерти.

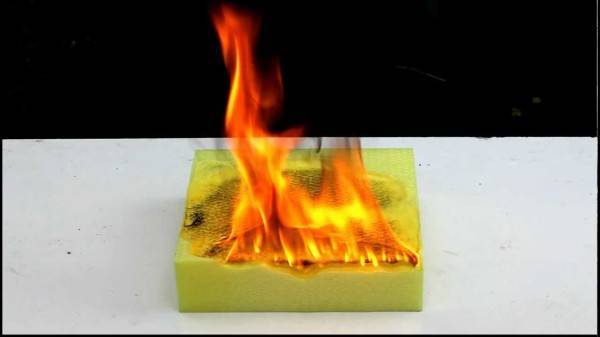

Горючесть экструдированного полистирола

Тем не менее, популярность этого теплоизолятора все равно растет, и он по-прежнему используется при утеплении зданий. Рассмотрим, как с его помощью утеплить бетонный пол.
