Как производится вентиляция канализации?
Вывод неприятных канализационных запахов также необходим для комфортного проживания в многоквартирных домах. Система «проветривания» канализации упрощена до минимума: газы выводятся через тот же самый стояк, что и осуществляется отвод стоков.
Чтобы неприятные запахи не беспокоили жильцов, стояк оборудован продолжением, выходящим на крышу, – вентиляционной (фановой) трубой.

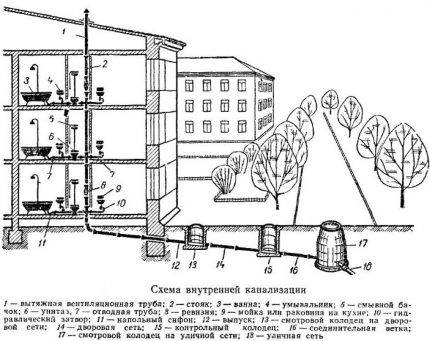

На схеме хорошо видно, как устроена вентиляция канализации. Все квартирные сантехнические приборы «привязаны» к общему стояку, который с одной стороны заканчивается фановой трубой, с другой – выпуском, ведущим к централизованной городской сети
Зная схему, можно понять, почему работы по перепланировке санузлов требуют разрешения. Если изменить расположение стояка или подключить большое количество сантехнических приборов, работа вентиляционной системы может быть нарушена.
При оборудовании канализационной сети с учетом вентилирования системы руководствуются СНиП 2.04.01-85.
Схемы вентиляции жилых домов
В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.
В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.
К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:
- поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
- быстрое загрязнение общей трубы вентиляции;
- отсутствие шумоизоляции.
Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.
Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком
К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.
Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.
Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.
Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
Немного теории
Вентиляция — это организованный обмен воздуха, создаваемый для удаления избытков тепла, влаги и других веществ, накапливающихся в помещениях. Данный процесс нужен для защиты и сохранности конструкций, создания оптимального микроклимата и качества воздуха.
Оптимальными для человека считаются характеристики воздуха, обеспечивающие физиологический комфорт при длительном и систематическом воздействии. Как правило, это:
- Температура воздуха — от 21 до 25 °C.
- Относительная влажность — от 40 до 60 %.
- Скорость движения воздуха не более 0,2 — 0,3 м/с.
- Газовый состав воздуха приближенный к естественному (75,5 % азота, 23,1 % кислорода, 1,4 % инертных газов).
Виды вентиляции:
- Естественная — самый распространенный вид воздухообмена за счет разности плотности теплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.
- Принудительная (механическая) — обеспечивается с использованием вентиляторов. Она может быть приточной, вытяжной или приточно-вытяжной.
- Смешанная — сочетание принудительного и естественного воздухообмена.
Рекомендуемая величина воздухообмена определяется исходя из количества проживающих людей, площади помещений и вида вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м² жилой площади, рекомендуется расход воздуха не менее 30 м³ в час. Общее правило — не менее 3 м³ воздуха в час на каждый квадратный метр жилой площади.
Цена очистки вентиляции в квартире
Наименование работ Ед.изм. Стоимость, руб
| Очистка воздуховодов от пылевых отложений | канал | от 5000 рублей |
Если в вентиляционном канале совсем отсутствует побуждение (тяга), это свидетельствует о завале канала. Цена удаления завала оценивается индивидуально, по результатам видеообследования.
Когда пришло время чистить вентиляцию
Обратите внимание:
- Вы регулярно убираетесь, но на следующий день замечаете тонкий слой пыли на полу.
- Еще через день в некоторых углах образовались клубы пыли и ворса.
- Вентиляционная решетка обросла грязной коростой.
- В летний период в квартире повышенная температура и духота.
Не поленитесь, возьмите листок бумаги и поднесите его к вентиляционной решетке, он как минимум должен наклониться в её сторону, а в лучшем случае притянуться к ней. Если этого не происходит, настало время вызывать чистильщика вентиляционных каналов, который используя специальный прибор (Анемометр) проверит наличие тяги, скорость, температуру и влажность воздуха, определит причины некачественной работы системы вентиляции и, конечно, произведет чистку вентиляции в квартире.
Типы вентиляционных каналов в квартирах
В различных типах многоквартирных домов, существуют различные виды систем вентиляции с обособленными каналами или центральными стояками. В квартирах с обособленными вентиляционными шахтами, для выполнения очистных работ, требуется выход на кровлю жилого дома, поэтому прежде чем оформить заказ, выясните, пожалуйста, в эксплуатирующей организации возможность получения доступа.
Очистка вентиляции осуществляется специальным оборудованием, бригадой квалифицированных чистильщиков дымовых и вентиляционных каналов, имеющих соответствующие удостоверения.
Многие считают, что чистить вентиляцию должны эксплуатирующие организации (ЖЭК, ЖЭУ, ТСЖ). Да, действительно это так, но на практике этого не происходит. Почистить или не чистить самостоятельно, решать Вам, но знайте на карту поставлено Ваше здоровье!
Специальное предложение для ЖЭКов, Управляющих компаний и ТСЖ — Чистка вентиляционных шахт!
Не всегда жильцы многоквартирных домов согласны на проведение работ по чистке вентиляции в своих квартирах, поэтому, в целях выполнения норм и правил пожарной, а также требований санитарных служб, мы предлагаем проведение очистки вентиляционных шахт, без отводов в квартиры.
Для получения дополнительной информации об услуге и оформления заказа, позвоните нам и наши специалисты проконсультируют Вас по всем интересующим вопросам.
Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Организация циркуляции воздуха в квартире
Вентиляция с подогревом воздуха
Если в доме установлена механическая или комбинированная система, циркуляция воздуха в квартире уже продумана и дополнительно делать ничего не нужно. Остается только оставлять доступ к вентиляционным отверстиям. Если они находятся на кухне, ее двери нужно держать открытыми или обустроить в них проемы площадью не менее 200 см².
Для домов с естественной циркуляцией существуют такие способы обеспечения притока воздуха с улицы:
- Окна с функцией проветривания. Щели между косяком и створкой вполне достаточно, чтобы обеспечить нормальное проветривание. Но этот вариант не подойдет, если возле окна стоит кровать, на которой отдыхают люди.
- Клапан на внешней стене. Чтобы его установить, потребуется привлечение установки алмазного бурения. Кроме этого, следует установить на изделие противомоскитную сетку. Если квартира имеет большую площадь, а шахта хорошую тягу, вместо клапана можно поставить внутренний нагнетательный вентилятор.
- Отверстие между подоконником и батареей. Пробить его можно любым способом, так как эта часть стены не является несущей. Плюс такого решения еще и в том, что проходя рядом с радиатором, холодный воздух будет нагреваться.
- Решетки в рамах предварительно делается одно или несколько отверстий, которые закрываются с обеих сторон декоративными накладками с сетками.
Если впускная дыра делается для естественного притока воздуха, ее нужно делать максимально высоко, не ниже 200 см от пола. Так холодные массы будут под потолком смешиваться с теплым воздухом и нагреваться по мере движения по каналам шахты.
Как проверить работоспособность системы
Для оценки работоспособности системы вентиляции в МКД необходимо поднести к вытяжке салфетку или лист бумаги. При исправности вентиляционного канала они будут надежно удерживаться на решетке. Плохая тяга может быть в случае:
- нарушения целостности шахтного ствола, которое может произойти в старых домах при появлении трещин в бетоне;
- наличия засора в шахте вызванного попаданием в шахту пыли, мелкого мусора, бетонной крошки или насекомых;
- скопления жировых отложений.
Отсутствия притока также является причиной плохой тяги. Так как при недостаточном поступлении свежего воздуха нечему вытеснять отработанный поток.
Вентиляция канализации
Особенностью многоквартирных домов является необходимость установки вентиляции не только для жилых и нежилых помещений, но и для канализационной сети. В противном случае существует опасность появления неприятных запахов и проникновение в квартиру испарений, опасных для здоровья обитателей.
В домах высотой свыше 9 этажей используется несколько способов вентилирования системы удаления сточных вод:
- Прямая вентиляция. В этом случае центральный стояк, куда сливаются все стоки, выводится на технический этаж здания и не герметизируется. Свежий воздух поставляется через верхнюю часть трубы. Недостаток – в случае повышения давления в нижней части системы существует опасность выдавливания водяного затвора.
- Параллельная вентиляция. Особенности этой конструкции препятствуют всасыванию и выталкиванию гидрозатворов. Суть метода состоит в том, что параллельно центральному канализационному стояку обустраивается дополнительный, вентиляционный. Они соединяются друг с другом на каждом этаже с помощью специальных фасонных деталей.
Схема проветривания канализации в многоэтажном доме
Проверка системы вентиляции
Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.
Каковы проблемы
Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.
Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.
Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.
Выход из создавшей ситуации не один.
- Провести чистку вентиляционной конструкции в панельном доме.
- Соорудить дополнительную вентиляцию.
Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.
Вентиляция цокольного и подвального этажа
круглые продухи
Подвал это один из важнейших элементов вентиляционной системы многоквартирного дома. Ведь вентиляционные шахты, пронизывающие все этажи, начинаются именно в цоколе.
Как правило, вентиляция цокольного этажа многоквартирного дома организовывается на естественной тяге.
Для отведения сырого воздуха из подвала используются общие вентиляционные каналы, выходящие отверстиями на каждом этаже и в каждой квартире.
Приток свежего воздуха не менее важен для вентиляции цокольного этажа многоквартирного дома, где часто бывает сыро и холодно. Этой цели служат продухи или отверстия в стенах цокольного этажа, расположенные немного выше поверхности земли. Количество продухов рассчитывается исходя из площади здания.
Площадь продухов составляет 1/400 площади здания.
Если здание располагается в зоне с повышенным содержанием радона или предельным фоном радиации, площадь продухов увеличивается до 1/100 от площади здания.
Площадь одного продуха может варьировать от 0,05 до 0,85 кв. метра.
Продухи диаметром 30 х 30 см должны армироваться.
Форма вентиляционных отверстий может быть любой, однако чаще всего они делаются прямоугольными или круглыми. Такая форма проще выполняется и лучше смотрится.
Расстояние от угла до ближайшего продуха – 90 см. Желательно делать четное количество продухов и размещать их напротив друг друга. Расстояние до земли не менее 20 см. Если опустить отверстия ниже, они могут быть залиты дождем или весенним паводком.
Чем выше над землей находятся вентиляционные отверстия, тем лучше.
Если фундамент дома имеет внутренние несущие поверхности, следует сделать продухи и в них, чтобы вентилировался весь цокольный этаж многоквартирного дома.
Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал кошек и грызунов отверстия закрываются металлической сеткой.
Итак, вентиляция многоквартирного дома – это единая система, устройство которой начинается в подвале и заканчивается над кровлей. Любые попытки жильцов самостоятельно вмешиваться в ее работу, такие как чистка вентиляции в квартире, демонтаж ее элементов или переделка влекут за собой административную ответственность!
Подробнее о том, как работает вентиляция многоквартирного дома видеоролик:
Требования к обустройству вентиляции в многоквартирном доме
Примерные требования для воздухообмена в квартире по требованиям СНиП
При выборе параметров системы вентиляции учитываются загрязненность атмосферы, количество этажей, специфика расположенных рядом зданий и уровень шума улицы.
Требования к конструкции:
- герметичность;
- соответствие санитарным нормам;
- пожарная безопасность;
- достаточный размер каналов;
- удобство обслуживания;
- долговечность.
Вентиляция делается так, чтобы ее расположение обеспечивало наибольшую эффективность воздухообмена. При этом она должна иметь такую конструкцию, чтобы было невозможно убрать ее часть при проведении перепланировки в одной из квартир.
Принципиальные схемы естественной вентиляции
Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.
Схемы традиционной вытяжной системы
Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.
Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.
Один из вариантов устройства вентиляционных шахт многоэтажного дома
Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.
Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.
Поэтому в строительстве применяются две признанные рациональными схемы:
- Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
- Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.
Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

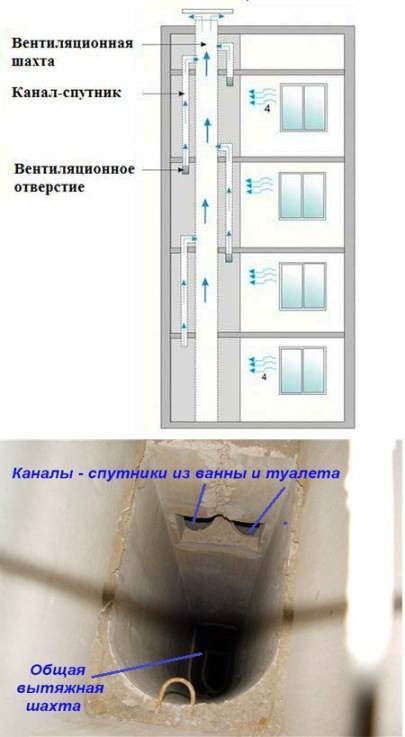

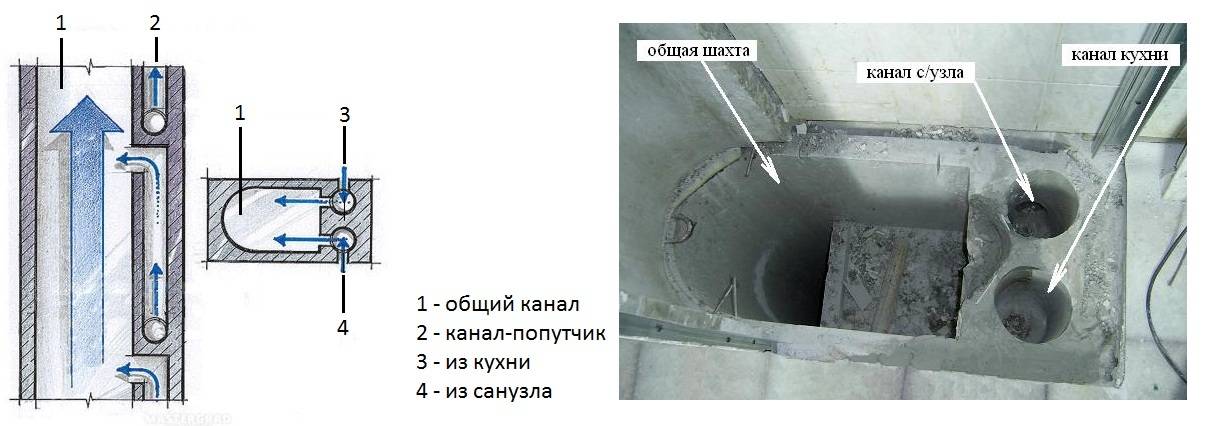

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха
Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.
Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.
Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.
Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки
Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.
Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.
Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.
Особенности расположения каналов в 9-этажном доме
У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.
Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

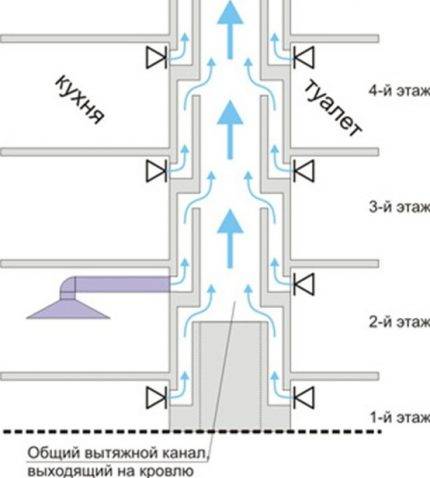

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно
По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.
Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.
При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.
Устройство вентиляционной системы МКД
Вентиляцию в квартирах многоэтажного дома устраивают по одной из 4 схем:
- Индивидуальное обустройство вытяжек. При нем из каждой квартиры на крышу выходят отдельные шахты. Это неудобно, так как требует дополнительных финансовых вложений. К тому же трубы занимают большое количество свободного места.
- Подсоединение вытяжных каналов, ведущих из квартир к общему горизонтальному коробу на чердаке. Из него воздушные массы выходят на улицу.
- Вывод отработанного воздуха непосредственно на чердак. Для предотвращения образования плесени и конденсата вентиляционные каналы необходимо теплоизолировать.
- Вентиляция с каналами спутниками при которой вентиляционная ветка от каждой квартиры подсоединяется к общему вентиляционному стволу.
Последняя схема дает возможность сэкономить денежные средства и пространство. Но в случае нарушения тяги запахи будут попадать из одной квартиры в другую.
Принцип работы
Поступление воздуха через приточный канал и удаление через вытяжной
Вентканалы в многоквартирном доме работают по принципу движения воздуха от области высокого давления к низкому. Это достигается разницей уровней подвала и крыши, где на каждые 10 м давление понижается на 1 мм.рт.ст.. На верхних этажах высотных зданий делается отдельная вытяжка, высота которой над кровлей составляет 2 м для обеспечения достаточной тяги и предотвращения проникновения запахов, идущих снизу.
Расчет делается на то, что свежая атмосфера поступает в помещения через приоткрытые окна, вентиляционные отверстия, замочные скважины, сквозь деревянные рамы. Затем воздух втягивается в шахты, увлекает за собой массы из жилых помещений, которые собирая пыль, влагу, запахи и углекислый газ выводятся наружу.
В строительстве применяются следующие схемы вентиляции:
- Индивидуальные для каждой квартиры. Используются при возведении малоэтажных зданий. Схема вентиляции в 5 этажном доме довольно сложная. Отдельные шахты делаются там, где установлены газовые колонки. Обусловлено это интересами безопасности.
- Коллекторные. В таких конструкциях шахты проходят сквозняком через все этажи и на чердаке объединяются в общий на подъезд коллектор. Затем, через одно или несколько отверстий загрязненный воздух выводится на улицу.
- Общая с каналами-спутниками. Используется в кирпичных домах. Из каждой квартиры в шахту прокладывается горизонтальный канал. Вариант самый бюджетный, но малоэффективный, так как из-за большого количества горизонтальных труб падает тяга.
