Как сделать ливневую канализацию в многоэтажном доме с плоской крышей? Как устроена — Обзор

Из чего состоит ливневая канализация

Конструкция любой системы предполагает наличие определенных составляющих частей, ливневая канализация вокруг дома в этом плане не является исключением.

Колодец

Колодец в ливневой канализации может иметь разный объем, этот параметр зависит от габаритов кровли, площади участка и среднего количества осадков, характерного для определенного региона.

Для изготовления колодца можно использовать бетонные кольца, при этом нижнее кольцо должно иметь дно. Для обустройства современных ливневых канализаций используются пластиковые емкости, которые характеризуются полной герметичностью, в отличие от сборных бетонных конструкций.

Требования к трубам-ливневкам

К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.

Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:

Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта.
Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур.
Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности.
Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы.
Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться.
Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм.
Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы.
Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка.
Габаритным размерам труб, оптимальная длина которых должна быть как можно больше

Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков.

Монтаж и устройство наружной части канализации

Для наружной канализации предназначены трубы ПВХ жёлтого или оранжевого цвета. Поскольку они эксплуатируются на большей глубине и должны выдерживать большую нагрузку, то характеризуются различной толщиной стенок.

От толщины стенок зависит, для какой глубины залегания предназначена данная труба. От этих данных зависит и её стоимость. При диаметре 110 мм трёхметровая труба будет стоить примерно 315 рублей.

Работы по монтажу наружной части канализации начинаются с прокладки траншеи, глубина которой должна быть более глубины промерзания почвы. Если эта цифра неизвестна, то лучше при прокладке труб произвести их утепление.

Для этой цели используют различные материалы – от минеральной ваты до пенопластовой скорлупы, изготовляемой различных диаметров. Самый недорогой способ – засыпать часть траншеи керамзитом.

При укладке трубопровода следует обеспечить его уклон не менее 2 см на метр трубы. Проверка выполняется с помощью отвеса.

Подробное видео о монтаже наружной канализации:

Технические требования

Для выходной трубы не предусмотрено каких-либо нормативных требований, определяющих диаметр. Обычно для этой цели в многоквартирных домах используют трубу, аналогичную канализационной.

Предположим, в частном доме для стока из мойки применяется труба диаметром в 5 см, отверстие сливного бачка составляет 7 см, труба из унитаза равна 10 см. В этом случае для фанового стояка может использоваться фановая труба на крыше диаметром 10 см.

Практика подтверждает, что такой трубы достаточно для обеспечения постоянного давления в системе стока и для проведения в ней вентиляции. Если речь идёт об одноэтажном частном доме, в котором установлен только один унитаз, то здесь можно обойтись без установки фанового стояка.

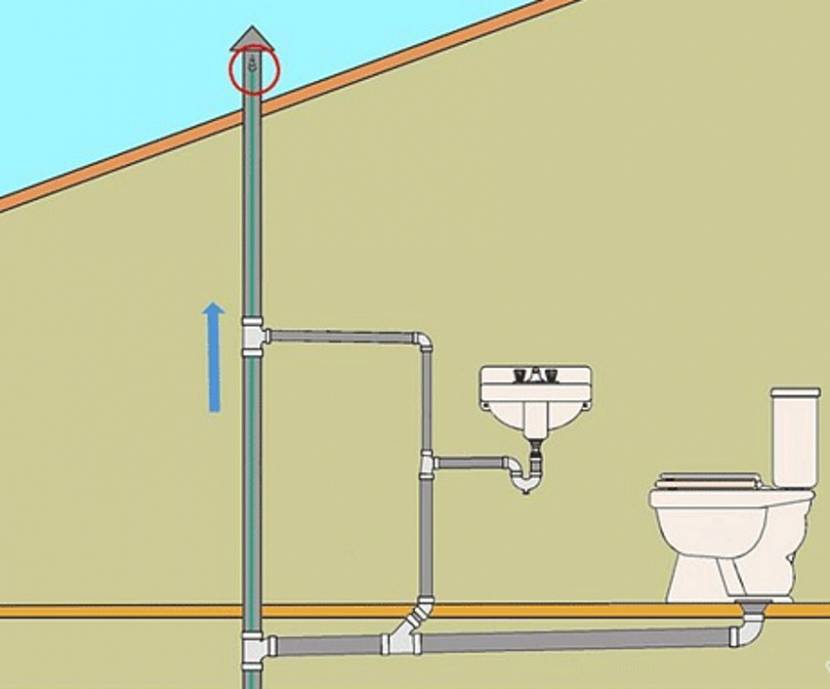

Система подачи и отвода воздухаИсточник gardeneer.me

Это связано с тем, что слив в этом случае не сможет создать достаточно сильного понижения давления, чтобы можно было ощутить неприятные последствия.

Однако в некоторых случаях фановые стояки на кровле необходимы:

  1. Если в доме есть хотя бы две квартиры с полностью оборудованными системами канализации при условии, что они подсоединены в общую сеть.
  2. Выход канализации на крышу для вентиляции стояка требуется в доме, где имеется больше двух этажей.
  3. При наличии оборудованной горизонтальной канализационной разводки при условии подключения к ней трёх или большего количества сантехнических приборов.

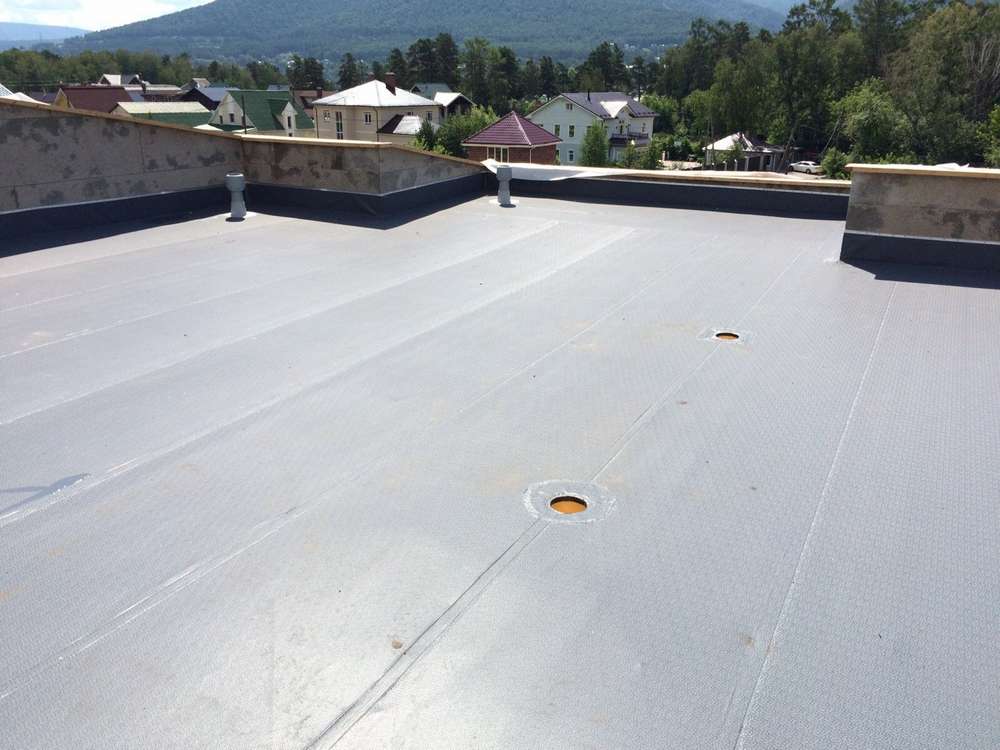

Фановая вытяжная труба на крышеИсточник teplogidromash.ru

Также необходимо предусмотреть:

  1. Хотя обычно стояки канализации имеют диаметр в 10 см, однако, иногда встречаются ситуации, когда для этого применяется труба диаметром 5 см. Тогда вывод фановой трубы на крышу является обязательным.
  2. Если в доме предусмотрен бассейн, сбрасывающий воду в канализационную систему, использование рассматриваемой конструкции также необходимо. Это связано с тем, что в такой ситуации возможен сброс большого количества воды.
  3. Фановый стояк, выход на кровлю нужны в тех случаях, когда сток происходит в частные септики, расположенные рядом с домом.
  4. Если дом одноэтажный, но ванная и унитаз расположены на разных уровнях, а сток происходит в одну трубу.

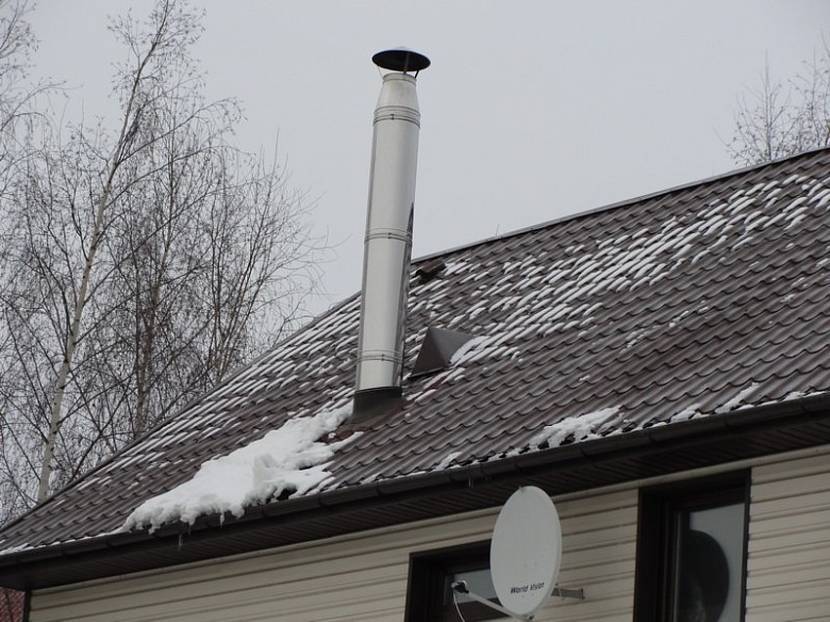

Фановая труба с выводом на кровлюИсточник forumhouse.ru

Устройство ливневой канализации в частном доме

Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.

Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:

  1. Прежде всего, нужно организовать ливневку на крыше, предусмотрев для этого сливные каналы, по которым вода стекает вниз и попадает в приемник водостока.
  2. В сточные полости жидкость поступает через трапы с надежной крышкой в идее решетки.
  3. Далее она по трубам (диаметр 100 или 150 миллиметров) поступает в дождеприемный колодец.
  4. По мере накопления вода поступает в отводную трубу, которая выводится в специальную емкость с водой или просто за пределы участка. Сохранение дождевой воды в подземной емкости применяется в местностях, где водные ресурсы ограничены. Ее можно в дальнейшем использовать повторно для хозяйственных нужд, например – на полив приусадебного участка, мытье автомобиля и прочие бытовые нужды.

Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.

Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:

  1. Дренажные перфорированные трубы. В зависимости от общей протяженности водопровода используются изделия от 100 до 150 миллиметров, а также любые виды фитингов, облегчающих монтаж сливной системы.
  2. Смотровые колодцы – они устанавливаются в точках изменения направления водостока. Предназначены для контроля состояния труб и устранения засоров в них. Это производится с использованием шланга с наконечником подачей воды под давлением. Производится размывание преграды с восстановлением свободного протока жидкости. Такие колодцы также называют ревизионными, они комплектуются металлическими или пластиковыми крышками, выступающими над поверхностью земли. Они нужны для профилактической работы по очистке ливневой канализации загородного дома.
  1. Коллекторные колодцы – предназначаются для обслуживания системы. Их диаметр должен обеспечивать проникновение внутрь. Глубина устройства несколько больше, чем у смотровых, в нем вода отстаивается. Поэтому нужно производить периодическую очистку колодца от осадков с использованием грязевого насоса.
  2. Могут также применяться фильтрационные колодцы, предназначенные для отделения мусора, имеющегося в ливневых стоках. Они устраиваются в промежуточных точках сложноразветвленной ливневой канализации загородного дома.

Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.

При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:

  1. Рубероид и битумная мастика для гидроизоляции.
  2. Пенопласт для утепления.

Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх.  Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

  • Канализационных колодцев;
  • Трубопроводных сетей;
  • Уличных, районных и городских коллекторов с насосными станциями перекачки;
  • Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Как работает ливневка

Устройство ливневой канализации простое. Это сеть каналов, туннелей или труб, которые отводят от фундамента дома и с территории участка дождевую и талую воду. Вывод организуют за пределы участка в естественные водоемы, канавы или овраги. Иногда устанавливают в грунт резервуары, где вода просто собирается, а затем насосами выводится дальше. При этом канализационная сеть является системой самотечной

Поэтому очень важно правильно выставить угол наклона труб или каналов от дома в сторону вывода за пределы территории. Кстати, угол наклона варьируется в пределах 3-7 градусов

Устройство ливневой системы

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним.

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Этапы работ по устройству канализации своими руками

Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.

Расчёт необходимого объёма септика

Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер. Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться

Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже

При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.

Калькулятор расчёта необходимого объёма септика

Установка и оборудование резервуара для канализации

Последовательность монтажа септика и фильтрующего колодца:

ФотоДействия
Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон.
Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес.
Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см.
Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования.
Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм.
При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами.
После установки ёмкость обязательно выравнивается по уровню.
Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м.
На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы.
Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала.

Прокладка труб от резервуара к дому

Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!

Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.

  1. Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
  2. Унитаз подключается непосредственно к основному стояку без врезок!
  3. Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
  4. Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
  5. Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
  6. Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
  7. Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.

Особенности внутреннего водостока

Монтируя внутренний водоотвод вы обязаны условно поделить всю плоскость на сектора. Это делается потому, что один водосток может обслуживать поверхность не более 200 квадратных метров, с большим объемом он просто не справится и на поверхности будет скапливаться вода. Хоть плоская крыши и имеет такое название, ее поверхность устраивается под определенным градусом. Такой процесс называется созданием разуклонки. Она может создаваться при помощи стяжки или теплоизоляционных материалов.

Конечно, самым простым и быстрым вариантом является стяжка. Для создания нужного уклона поверх плит перекрытия заливается бетонный раствор, а как он застынет, укладывают последующие слои гидроизоляции. Далее размещают теплоизоляционный материал. Он должен быть жестким, поэтому из всех возможных продуктов лучше всего использовать пенополистирол или пеностекло. Эти два материала не боятся намокнуть и толщины в 15 сантиметров для теплоизоляции вполне достаточно.

Финишное покрытие будет подбираться исходя из функционального назначения поверхности. Если оно эксплуатируемое, то в качестве защитного слоя можно использовать: грунт, насыпные материалы, тротуарную плитку и прочее. В случае, когда поверхность не способна выдерживать большие нагрузки, то необходимо рассматривать продукты с меньшей массой, например, битумные, полимерные или напыляемые материалы.

Внутренняя водосточная система хоть и сложная, но включает в себя простые устройства, а именно:

  • Воронку и желоб, для сбора воды с кровельной поверхности и ее передачи в стоковую магистраль;
  • Стояки, которые являются основным путем для осадков;
  • Коллектор, устраиваемый в грунте с системой труб, которые отводят воду в ливневую канализацию.

Для быстрого удаления атмосферных осадков с кровельной плоскости необходимо использовать трубы с диаметром 100-180 миллиметров. Определить необходимое сечение трубы можно исходя из соображения 1,5 квадратных сантиметра сечения трубы на 1 квадратный метр поверхности крыши. Длина одного элемента должна находиться в диапазоне от 700 до 1400 сантиметров.

Проектируя размещение водосточной системы следует найти элемент, от которого круглый год будет исходить тепло. Как правило, им является дымоходная труба. Установив водосток вблизи нее, вы позволите внутренней системе удалять осадки даже в зимнюю пору года.

ВАЖНО: Если вы проживаете в регионе с суровыми зимами, то для надежности водосточной системы устраивается частичный или полный обогрев кровли

Кто обслуживает и делает ремонт канализации многоквартирного дома

Узнать, кто конкретно несет ответственность за работоспособность канализации в вашем многоквартирном доме, нетрудно, обратившись в ТСЖ. По большей части эти функции берет на себя управляющая компания.

В целом все общедомовое имущество, и ливневая канализация в том числе, принадлежат квартировладельцам, то есть является их коллективной собственностью. Жители заключают договор с УК и передают ей дом в управление.

В договоре:

  • распределены зоны ответственности;
  • указаны расценки, по которым оплачиваются услуги;
  • фиксируется периодичность текущих и других ремонтов.

В обязанности УК также входит покупать необходимый материал для обеспечения проведения работ по содержанию дома за счет регулярных платежей жильцов. Таким образом попытка переложить ответственность за работоспособность ливневой канализации на последних является откровенным нарушением законодательства. В этом случае следует обратиться в прокуратуру.

Капитальные же ремонтные работы, напротив, обычно проводятся с привлечением дополнительных средств от квартировладельцев. Это общая практика.

Как прочистить ливневую канализацию

Чистка ливневой системы

Если забилась ливневка, то можно обратиться за помощью к специалистам, а можно попробовать почистить ее самостоятельно. Конечно, если это произошло впервые, то лучше чтобы чистку провели специалисты – у них вы сможете выведать, каким способом устраняется засор той или иной степени сложности. Таких способов есть несколько.

  1. Механический способ очистки состоит в пробивании пробок в системе и удалении грязи.
  2. Химический способ – использование химических средств, разрушающих структуру засора.
  3. Гидродинамический заключается в подаче воды под сильным напором.
  4. И термический способ очистки – очистка паром или же горячей водой.

Зачастую для чистки ливневой канализации используется механический либо гидродинамический способ. Но если система открытого типа, то чистка будет проходить существенно проще:

  • снятием решетки, установленные на лотки;
  • удалением мусора и грязи из канала;
  • промыванием прочисткой каналов сильным напором воды;
  • установкой решетки обратно.

К слову, если у вас в хозяйстве есть мини-мойка, например, Керхер, то можете использовать для промывки ее – результат тоже будет отличным.

Чистка ливневой системы

Монтаж ливневки

Ливневая решетка

Установка глубинного дренажа

Линейный водосбор

Точечный водосбор

Виды ливневок

Схема работы ливневой канализации

Пескоуловитель

Ливневая канализация своими руками

Что представляет собой ливневая канализация

Впервые услышав это название, вы можете подумать о канализации. Но не стоит путать эти понятия. Они похожи, и можно сказать даже выполняют похожие функции. Например, канализационный отвод отвечает за удаление из помещения отработанной воды. Это целая система труб, отводов и фитингов. Отработанная вода с кухни, с санузла и других помещений должна выводиться из дома. Она попадает в систему труб и доставляется в септик, канализацию или выгребную яму. Если же говорить о ливневой канализации, то это все та же система труб, лотков, ливнеприемников и вспомогательных элементов. Вместе они отвечают за сбор и отвод дождевой и талой воды с поверхности крыши здания. И опять же вода по системам труб с одного места оставляется в другое.

Как видите, некое сходство есть. Однако путать их нельзя. Кроме того, ливневая канализация может быть двух видов: внешняя и внутренняя. Внешняя система более известна для жителей частных домов. Тогда все элементы системы находятся снаружи. Она включает в себя желоба, трубы, ливнеприемники и другие элементы. Вода со скатов попадает в желоба, после чего через воронку доставляется в трубу. С трубы же жидкость направляется в дренажную систему, в резервуар или другое место. Такая ливневка подходит только для скатных крыш.

Обратите внимание! За счет того, что желоба находятся снаружи, на зимний период их лучше утеплять, чтобы не образовывались наледи и ледяные пробки. А что касается внутренней системы, то именно ее используют для устройства ливневой канализации многоэтажного дома с плоскими крышами

При этом все конструктивные элементы системы спрятаны внутри знания, а значит, они не будут замерзать зимой. Наверху остается только ливневое отверстие. Система внутреннего ливневого водостока состоит из таких элементов:

А что касается внутренней системы, то именно ее используют для устройства ливневой канализации многоэтажного дома с плоскими крышами. При этом все конструктивные элементы системы спрятаны внутри знания, а значит, они не будут замерзать зимой. Наверху остается только ливневое отверстие. Система внутреннего ливневого водостока состоит из таких элементов:

Воронка ливнеприемника.
Основаная труба или стояк.
Отводная труба.
Выпуск.

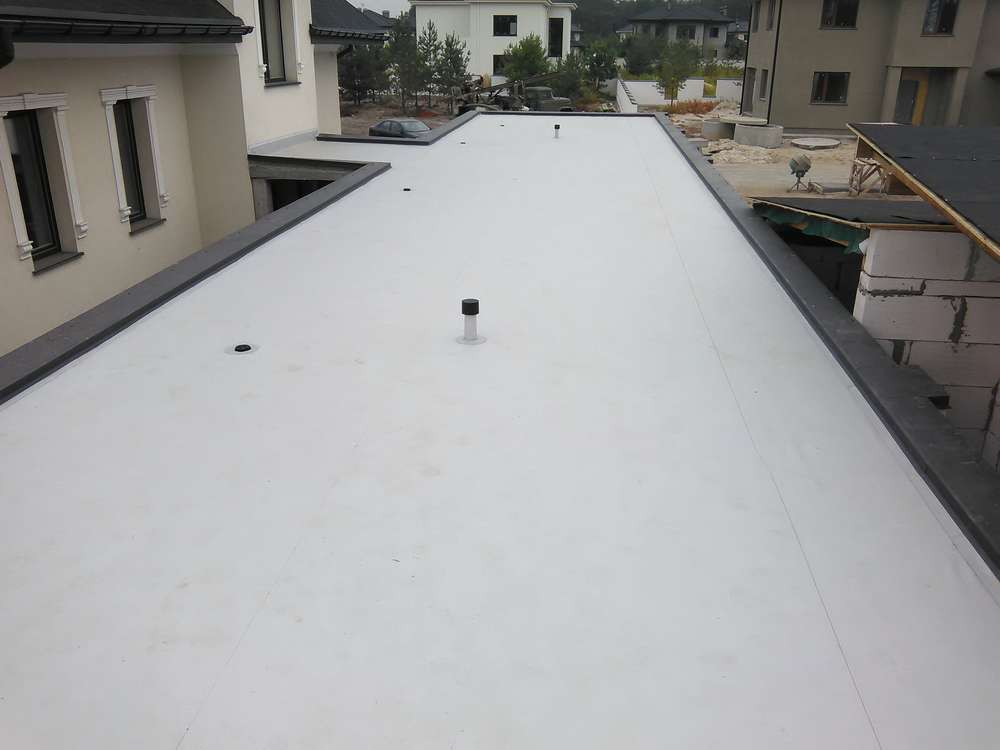

Плоские крыши многоэтажных домов хорошо накапливают дождевую воду. Если крыша старая, то жители последних этажей это ощутят. У них будет протекать потолок. Чтобы избежать подобного явления, устройство ливневой канализации обязательно.

С течением времени, на производстве выпускается все больше конфигураций ливневой канализации. Они отличаются формой, материалом и т. д. Одной из простых и дешевых считают систему водостока из оцинкованной стали. Их часто используют для отвода воды в многоэтажном доме. Но довольно часто оцинковку можно увидеть и в частном доме.

Довольно популярным на данный момент является пластик. Как и канализационные трубы, водосток из него получается отличный. Пластик довольно прочный, устойчив к перепадам температур, дешевый и долговечный материал. Он не ржавеет да и устраивать такую канализацию довольно просто.

Самой дорогой считается система из меди. Она надежная, долговечная, не гниет, не ржавеет и выдерживает большие нагрузки. Все же,для устройства внутреннего водостока лучше подойдет пластик. Все ровно никто его не видит, а цена значительно меньше.

Виды, специфика

            Различают
несколько видов наружных частей системы. Они объединяются в группы по
определенным признакам. По принципу перемещения стоков внешняя канализация делится на 2 категории:

  • самотечная. Создана таким образом, что все элементы расположены под уклоном. Стоки движутся под действием силы тяжести. Угол наклона труб жестко ограничен и для каждого диаметра представляет собственную величину;
  • напорная (или принудительная). Это системы, расположенные в участках со сложным рельефом, низинах, на склонах и т.п. Для подачи стоков используются специальные насосы.

Обычно предпочитают строить
первый вид систем, так как они проще и дешевле. По способу утилизации отходов:

  • общественная. Жидкость из дома поступает в магистральные линии, откуда передается на городские очистные сооружения;
  • автономная. Это сравнительно небольшие системы, обслуживающие один дом. Они самостоятельно утилизируют стоки, или, как минимум, аккумулируют их в крупном резервуаре до момента откачки.

Строительство канализации того или иного типа
требует знаний и соблюдения нормативов и требований. Поскольку проникновение
стоков в грунт чревато многими проблемами, все расстояния от элементов системы
до зданий и сооружений заранее
определены и жестко контролируются. Монтаж внешней канализации производится на основе плана, который
составляется с учетом норм СНиП и СаНПиН. Независимо от того, производится
врезка в общественную сеть,
или строится автономный комплекс, выполнение действующих правил обязательно.

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

  • самотечные;
  • работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

  1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
  2. Тип крыши.
  3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

  • ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
  • необходима шумоизоляция, поскольку поток воды издает громкие звуки.

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

  • воронка для забора воды с плоскости кровли;
  • стояк, используемый как передаточное звено для подачи воды в низ системы;
  • отводные трубы для удаления воды из сточной системы от здания;
  • выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Выводы и полезное видео по теме

Полезные видеоролики расширят ваш кругозор о назначении и монтаже ливневой канализации.

Видео #1. Ливневка в частном доме – от проекта до монтажа:

Видео #2. Промышленные технологии:

Этапы проектирования и тщательного расчёта ливневой канализации являются неотъемлемой частью строительства частных домов. Тщательно продуманный проект ливневки и точные расчёты – это долговечность строения и комфортная обстановка для его обитателей.

Хотите рассказать о том, как устроили ливневую канализацию на собственном дачном участке? Желаете сообщить полезную информацию и разместить фото по теме статьи? Пишите, пожалуйста, в находящемся ниже блоке.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
